105 - BREITENHAG
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFAL - SF Altkirch
Sous Secteur
Franken
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
Non précisé
Année
Commune
MUESPACH LE HAUT (68640)
Lieu-dit / Parcelle
Coordonnées
47.530444 - 7.414021
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
Armement principal :
- 2 mitrailleuses hotchkiss 8mm sur affût
- 2 canons de marine à usage antichar de 47mm
- une cloche GFM type B (FM et mortier de 50)
- 2 mitrailleuses hotchkiss 8mm sur affût
- 2 canons de marine à usage antichar de 47mm
- une cloche GFM type B (FM et mortier de 50)
CONSTRUCTION, Description
Blockhaus pour arme d'infanterie 105 Breitenhag, type STG double, avec cloche GFM-B.
Elle possède deux entrées situées côte à côte en angle droit. Une pour les hommes et l'autre pour le matériel. L'entrée matériel est fermée par des rails de chemin de fer, celle des hommes par une grille puis une porte blindée.Elles sont protégées par deux créneaux FM. En entrant on trouve, sur la droite les toilettes, et en face le créneau FM.
Viennent deux chambres de tir pour mitrailleuses, une à droite (sud) et l'autre à gauche (nord) où se trouve le second créneau FM de protection des entrées. Après les chambres pour FM viennent celles des canons antichars, orientées, l'une au nord, l'autre au sud. Chacune comprend un créneau FM.
Au fond, entre les deux chambres de tir AC, se situe l'accès vers la cloche GFM.
Elle possède deux entrées situées côte à côte en angle droit. Une pour les hommes et l'autre pour le matériel. L'entrée matériel est fermée par des rails de chemin de fer, celle des hommes par une grille puis une porte blindée.Elles sont protégées par deux créneaux FM. En entrant on trouve, sur la droite les toilettes, et en face le créneau FM.
Viennent deux chambres de tir pour mitrailleuses, une à droite (sud) et l'autre à gauche (nord) où se trouve le second créneau FM de protection des entrées. Après les chambres pour FM viennent celles des canons antichars, orientées, l'une au nord, l'autre au sud. Chacune comprend un créneau FM.
Au fond, entre les deux chambres de tir AC, se situe l'accès vers la cloche GFM.
CONSTRUCTION, Mission, ou Fonction de l'objet
- Flanquement nord-ouest - sud-est de la LPR, entre 104 - CALVAIRE et le PA de CESARHOF.
- Protection directe des emplacements d'artillerie préparés dans la forêt de Willerwald.
- Protection directe des emplacements d'artillerie préparés dans la forêt de Willerwald.
CONSTRUCTION, Plan type
Blockhaus STG double Mle 1937, pour canon anti-char et mitrailleuse.
Page n° 10699 mise à jour le 29/09/2020 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

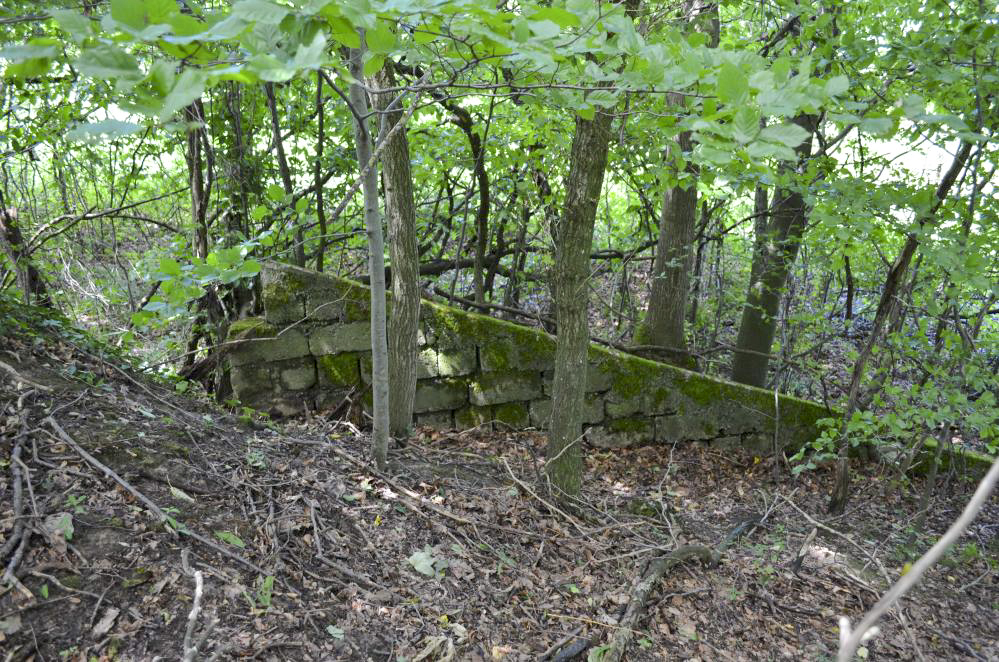

Mur de soutien de la couverture de terre de l'abri. Elle est construite en parpaings
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14454 - Taille écran 999 x 662 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

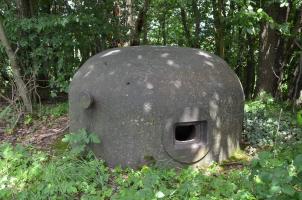

Cloche GFM type B
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14455 - Taille écran 1000 x 661 pixels
Déposée le 29/07/2012
Déposée le 29/07/2012
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

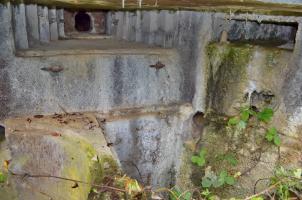

Créneau de tir AC sud avec sa fosse à douilles.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14456 - Taille écran 1000 x 661 pixels
Déposée le 29/07/2012
Déposée le 29/07/2012
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

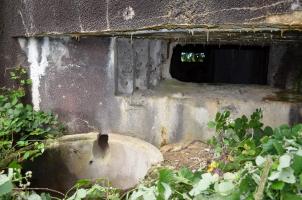

Créneau de tir Mitrailleuse sud (à gauche) et créneau FM à droite avec leur fosse respectve.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14457 - Taille écran 1000 x 662 pixels
Déposée le 29/07/2012
Déposée le 29/07/2012
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

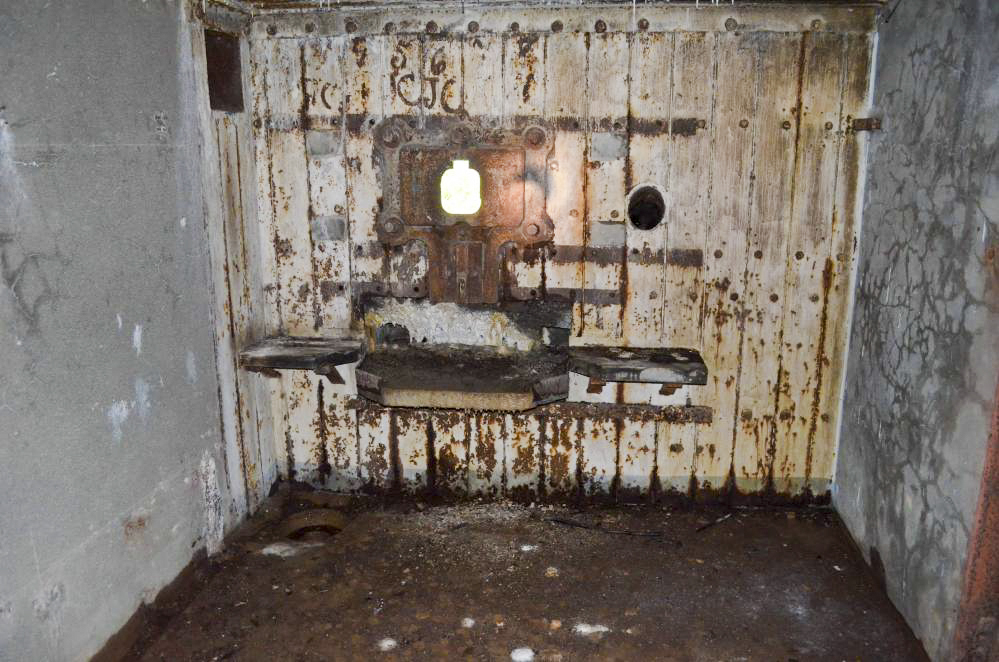

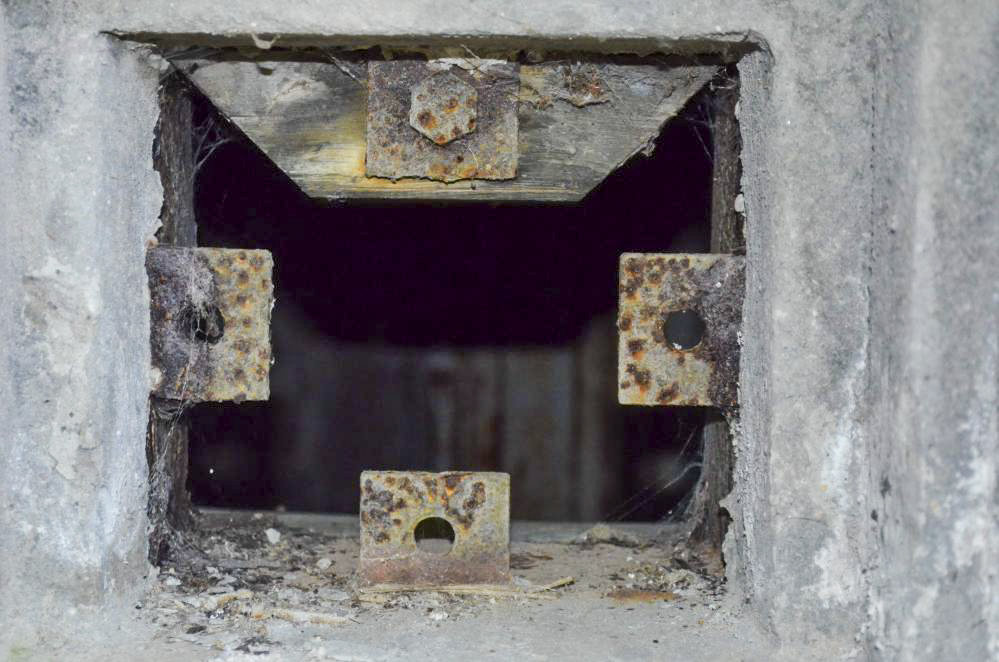

Créneau de tir FM de l'entrée homme.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14458 - Taille écran 999 x 662 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

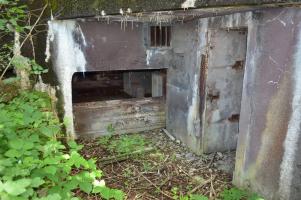

Entrée du matériel à gauche fermée avec des rail de chemin de fer. Celle des hommes à droite. Au ras de la visière l'aération de l'abri est bien visible.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14459 - Taille écran 999 x 662 pixels
Déposée le 29/07/2012
Déposée le 29/07/2012
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

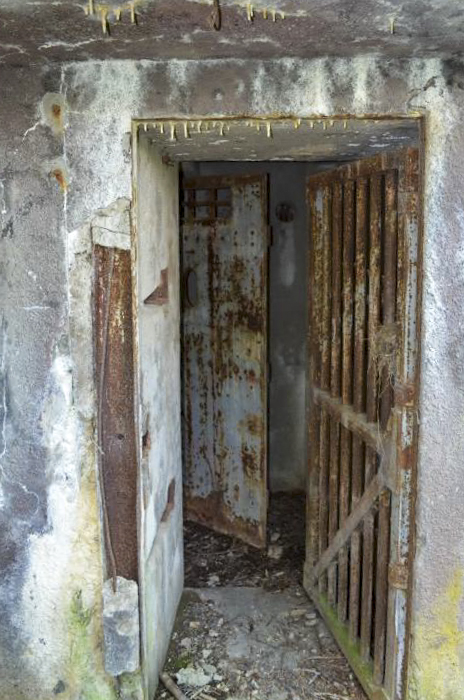

Entrée des hommes, avec sa grille et sa porte blindée.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14460 - Taille écran 464 x 700 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

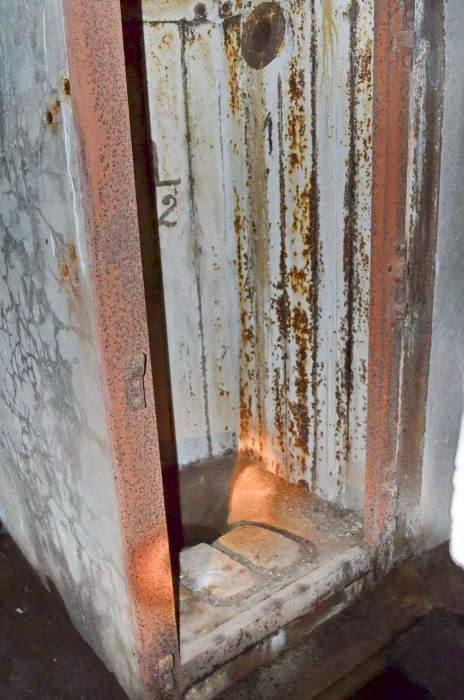

Les toilettes, avec devant dans le couloir la fosse.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14461 - Taille écran 464 x 700 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

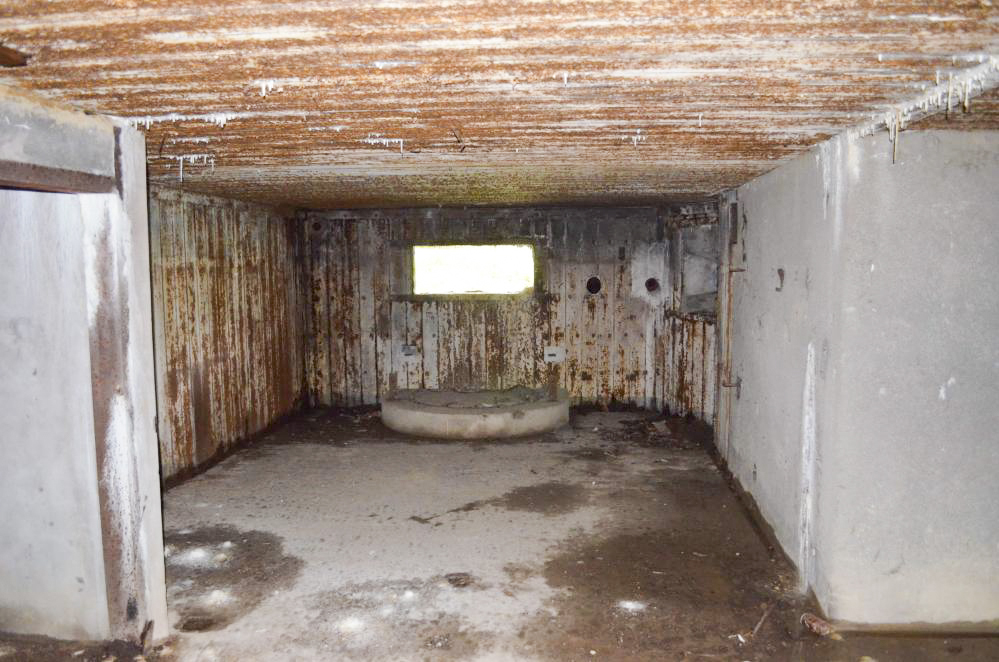

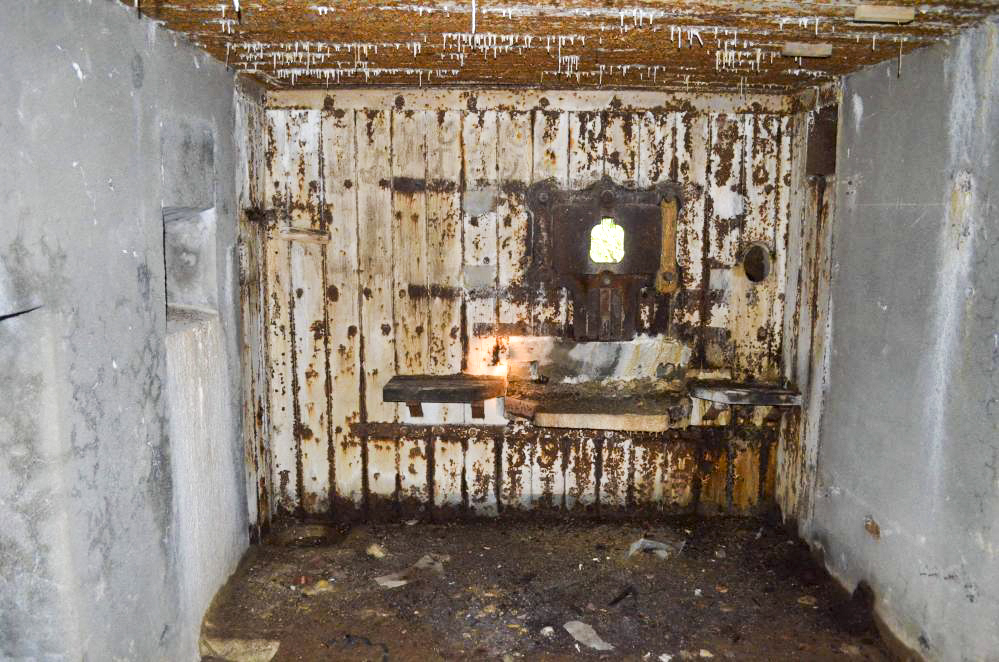

Chambre de tir de mitrailleuse situé au sud
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14463 - Taille écran 999 x 662 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

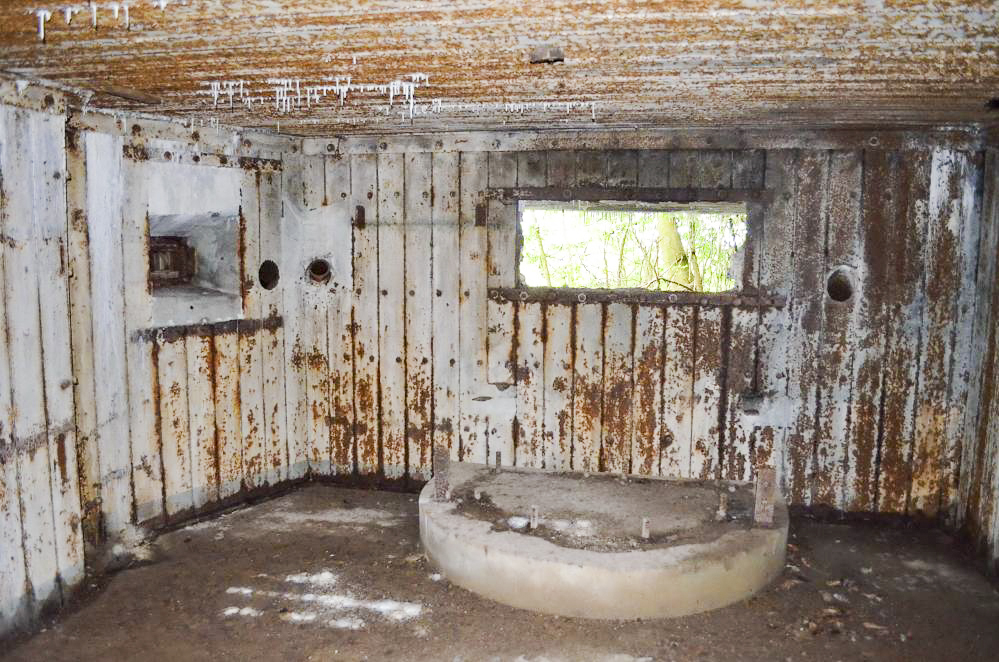

Chambre de tir pour mitrailleuse, orienté vers le nord avec son créneau FM de protection des entrées.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14465 - Taille écran 999 x 662 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

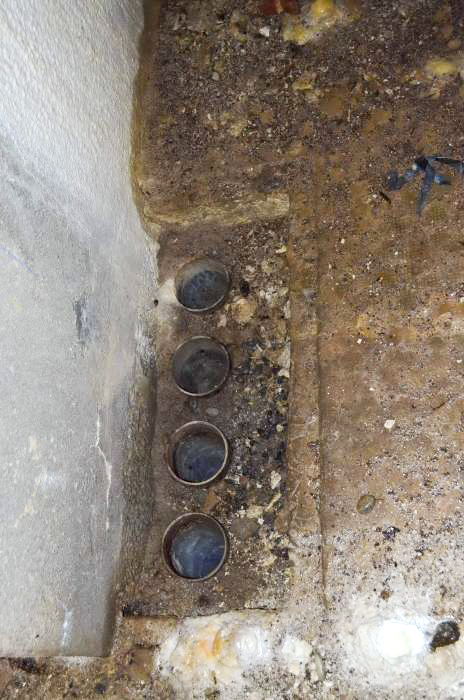

Gaine d'arrivée des câbles téléphoniques dans la chambre de tir mitrailleuse nord
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14467 - Taille écran 464 x 700 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag
Entrée matériel fermée avec des rails. A gauche l'entrée des hommes avec les toilettes et sa fosse, à droite le créneau de tir FM de la chambre de tir mitrailleuse nord. Au sol, entre l'entrée matériel et le créneau de tir FM, on distingue l'arrivée des câbles.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14469 - Taille écran 999 x 662 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag
Chambre de tir AC sud, avec sa plate-forme et son créneau FM. A droite l'accès à la cloche GFM
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14470 - Taille écran 999 x 662 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

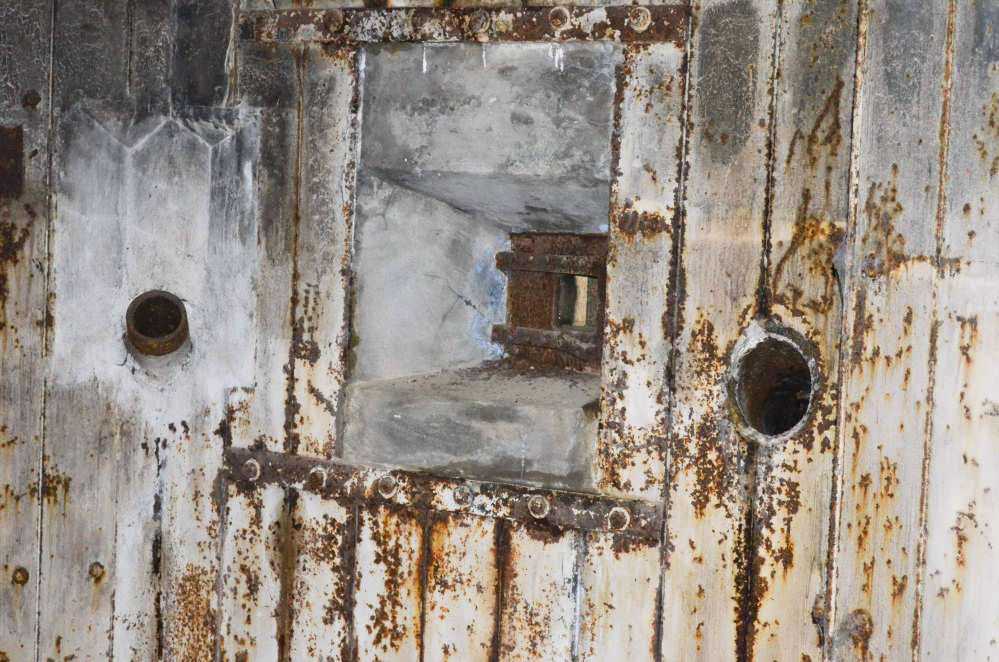

Créneau de tir FM de la chambre AC sud. On voit bien la goulottes d'évacuation des douilles (à droite) et la goulotte lance grenade (à gauche).
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14471 - Taille écran 999 x 662 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

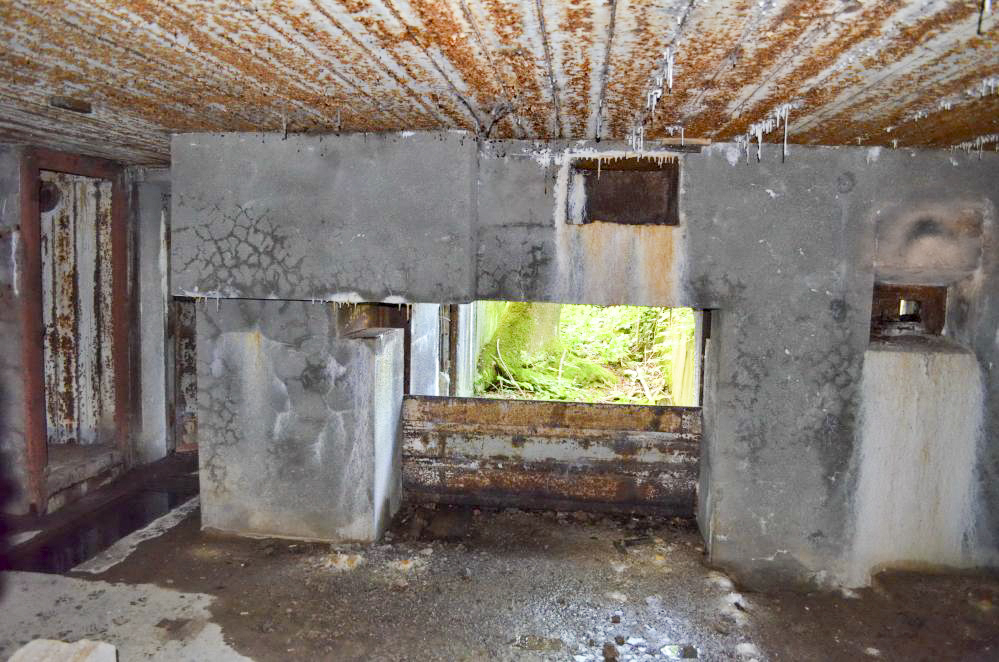

Chambre de tir AC nord , avec sa plate-forme et son créneau FM. Sur la plate-forme il y a huit (8) vis et deux (2) cornières scellées dans le sol pour le canon.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14475 - Taille écran 999 x 662 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

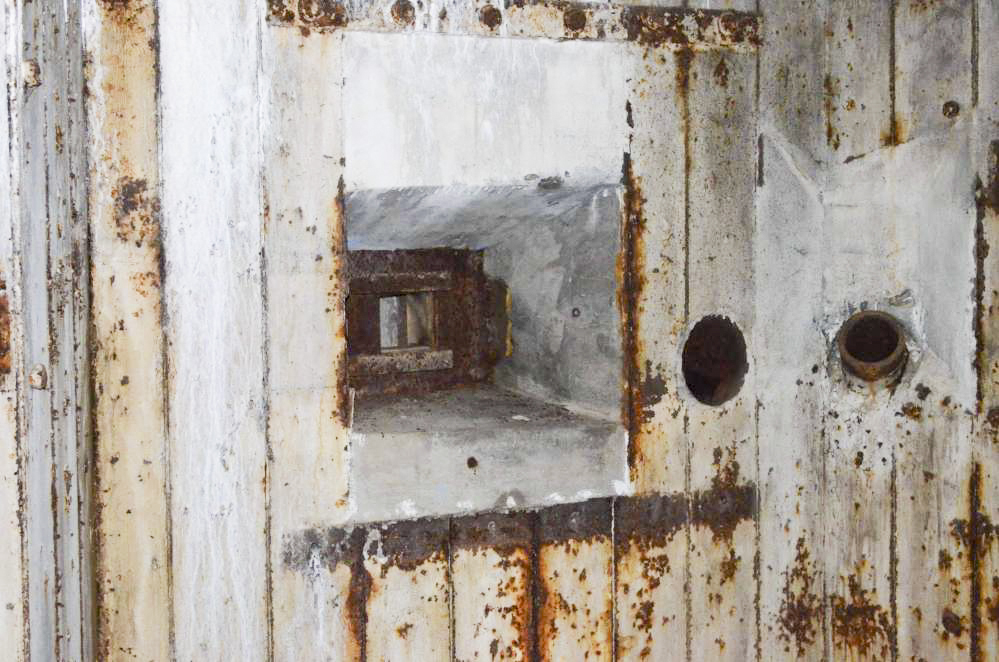

Créneau de tir FM de la chambre AC sud. On voit bien la goulottes d'évacuation des douilles (immédiatement à droite) et la goulotte lance grenade (sur le mur en retour à gauche).
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14477 - Taille écran 999 x 662 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 105 - Breitenhag

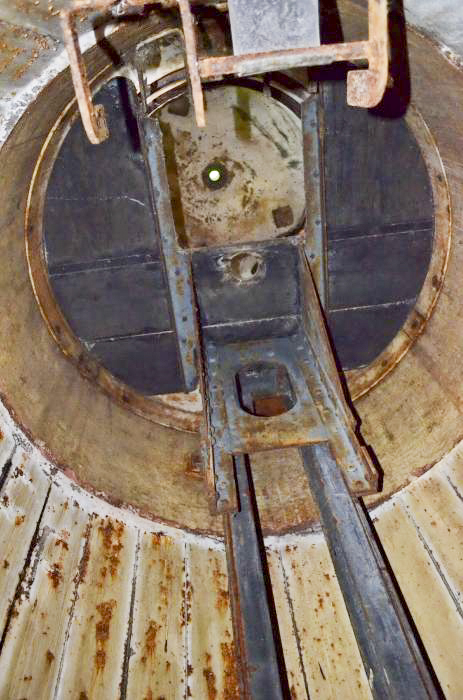

Intérieur de la cloche GFM.
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique
Auteur : D. Froehly
CC BY-SA -Paternité - Partage à l'identique Photo n° 14480 - Taille écran 463 x 700 pixels
Déposée le 29/09/2020
Déposée le 29/09/2020
wikislides - © wikimaginot.eu
