KOENIGSBRUCK Sud

( Casemate d'infanterie )









Secteur Fortifié
SFH - SF Haguenau

Sous Secteur
Soufflenheim

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
1931

Commune
KAUFFENHEIM (67480)

Lieu-dit / Parcelle

Coordonnées
48.861867 - 8.011660

Validité information
Verifié

Niveau de réalisation en 1940

Etat actuel





Notes et informations



ARMEMENT, Infanterie


1 creneau AC37 JM
1 creneau JM
1 cloche GFM


CONSTRUCTION, Cout


Dépense :

Casemate sud :
Constructions et acquisitions 535 400
1 cloche petit modèle 101 000
Créneaux et portes blindées 13 600
Total 650 000


Casemate nord :
Constructions et acquisitions 435 400
1 cloche petit modèle 101 000
Créneaux et portes blindées 13 600
Total 550 000

Total pour les deux casemates 1 200 000 F

Source : Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Routzenheim) et l’ouvrage de Hatten.


CONSTRUCTION, Description


En raison de la présence d’une nappe d’eau à faible profondeur, la casemate sud est à un seul étage. Afin de parer aux inconvénients résultant de la suppression du sous-sol l’épaisseur du radier a été porté à 1 mètre , de plus, les murs exposés au coups directs sont prolongés au dessous du radier de 0,50m s’ils sont protégés par un massif de rocaille et de 1m dans le cas contraire. Les créneaux de tir sont, dans cette casemate à 1m au dessus du pied du talus.

La casemate nord est du type normal à 2 étages. Les créneaux sont à 1m au dessus du terrain naturel.

L’évacuation des eaux se fait pour la casemate sud par un égout de 30m de longueur environ et pour la casemate nord par puits perdu.

Un excédant total de déblai de 1 800m3 necessitera un dépôt dans le bois environnant


Source : Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Routzenheim) et l’ouvrage de Hatten.


CONSTRUCTION, Environnement


Communication avec l’arrière – Camouflage – Observations

Les communications avec l’arrière se font, pour la casemate sud, le long du talus en direction du moulin de Koenigsbruck, , pour la casemate nord, on gagne le même point en suivant la route encaissée de Koenigsbruck à Hatten.

Les arbres environnant forment pour les 2 casemates un camouflage naturel qui sera à améliorer par de nouvelles plantations.

L’observation est assurée par les 2 cloches cuirassées et par l’intermédiaire de l’observatoire de l’ouvrage de Koenigsbruck avec lequel les 2 casemates seront reliées téléphoniquement.


Source : Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Routzenheim) et l’ouvrage de Hatten.


CONSTRUCTION, Mission, ou Fonction de l'objet


Mission :

Pour la casemate Sud : barrage de feux dans la direction de l’ouvrage de Koenigsbruck dans la plaine qui s’étend au sud de la Sauer.

Pour la casemate nord : barrage de feux dans la forêt le long de la route de Koenigsbruck à Hatten.

La casemate sud croise ses feux avec ceux de la casemate de mitrailleuse nord de l’ouvrage de Koenigsbruck, la casemate de mitrailleuse Nord de l’ouvrage de Koenigsbruck, la casemate Nord avec ceux de la casemate Sud du couple n°1 du bois de Rittershoffen.


Source : Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Routzenheim) et l’ouvrage de Hatten.


Justification de l’implantation – Champs de tir

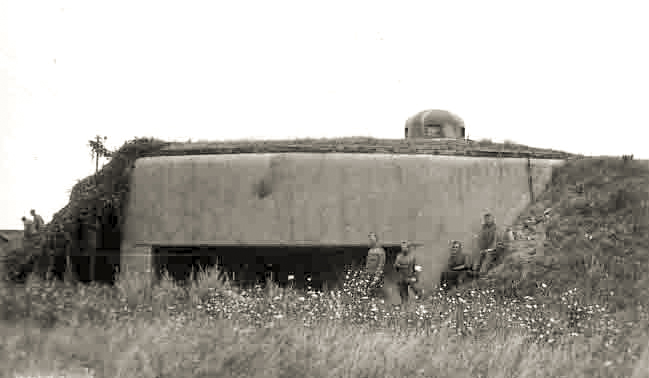

La casemate sud est encastrée dans un talus au dessus duquel sa cloche émerge d’environ 1 mètre. La direction arrière de son champ de tir de 50gr passe à 15gr à l’ouest du pied de la falaise sur laquelle se trouvera l’ouvrage de Koenigsbruck. En avant de cette falaise le tir est particulièrement bien rasant.

La casemate nord à été placée de manière que sa cloche puisse battre la lisière sud du bois de Rittershoffen, à l’est de la casemate. Son axe de tir est dirigé suivant la portion de la route à battre , pour permettre le tir dans cette direction le terrain boisé au nord-est de la route d’Hatten sera dénudé aux environs du carrefour et arasé au niveau de la route sur une superficie d’environ 4 ares.

La cloche de la casemate nord peut battre les dessus de la casemate sud , la cloche de ce dernier organe bat le terrain en avant de la casemate nord.


Source : Plans d’implantation des casemates de mitrailleuses à construire entre la casemate du chemin de fer (ou de Routzenheim) et l’ouvrage de Hatten.


DENOMINATION, Indicatifs et n° d'abonné


Le numéro d'abonné téléphonique au réseau militaire de la casemate de Koenigsbruck Sud est: Ca 902
Son central dessert les abonnés de la casemate Nord


EQUIPEMENT, Transmissions


La casemate est dotée d'un carter étanche pour central TM32 à 8 directions. ce central dessert également les abonnés de la casemate Nord

Cables d'arrivée 6p + 3p venant de CC J5
Cable 3 paires vers casemate Nord


ETAT ACTUEL , Etat - utilisation actuelle

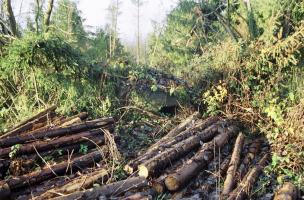

Ouverte - Visitable

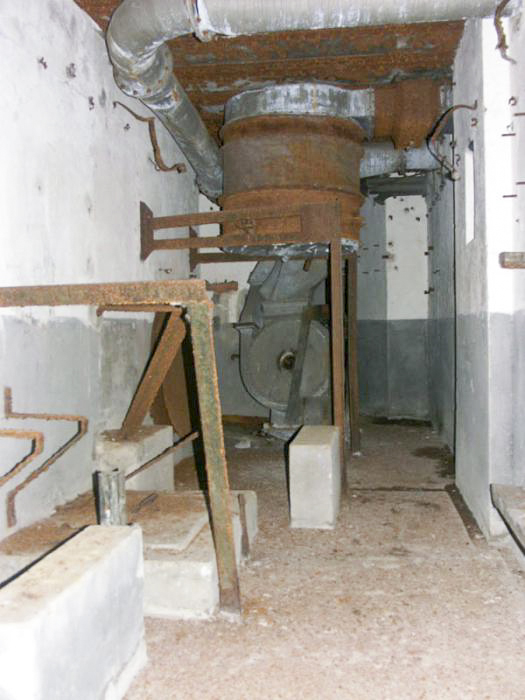

Equipements partiellement existants
