LANGHEP Nord

( Casemate d'infanterie - Simple )









Secteur Fortifié
SFB - SF Boulay

Sous Secteur
Tromborn

Quartier
Ricrange

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
OTTONVILLE(57530)

Lieu-dit / Parcelle

Coordonnées
49.215080 - 6.523207

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Plan type


Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.


Ligne Maginot - Casemate de flanquement CORF - Mle 1930 - Variante à droite
Pour plus d'informations et de détails sur l'instruction définissant ce plan-type, se rapporter à la fiche wiki suivante:
1000513, Casemate de flanquement Mle 1930


Généralités


Ces casemates de flanquement CORF Mle 1930 sont décrites dans une instruction du 23 Juillet 1930. Ell..........
Plus d'informations ...



Notes et informations



ARMEMENT, Infanterie

L'armement de la casemate d'Eblange était le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm sur birail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 créneau pour fusil mitrailleur 24/29

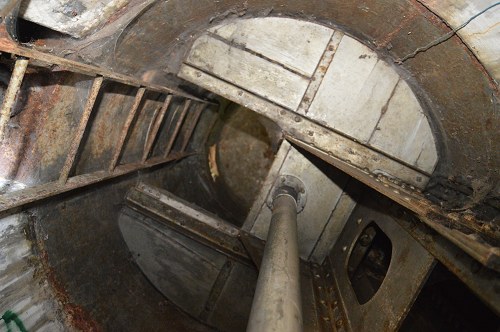

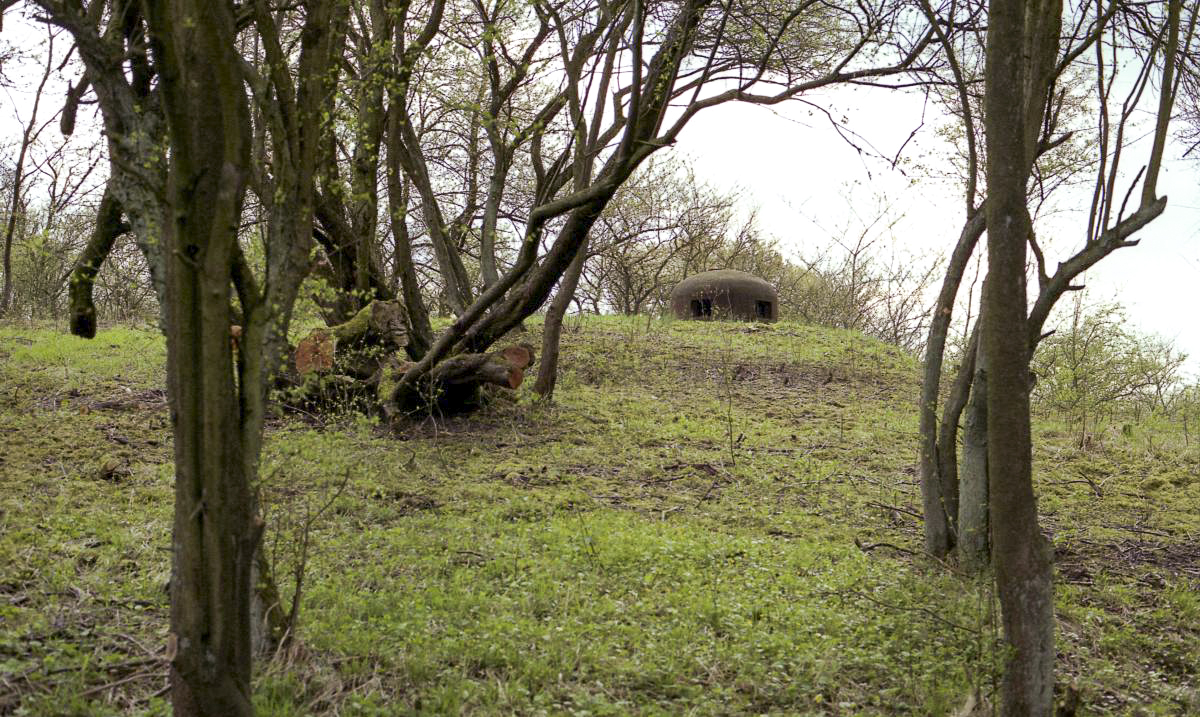

- 1 cloche GFM type A (FM et mortier de 50 mm)
- 2 créneaux pour fusil mitrailleur 24/29 pour la défense rapprochée de l'entrée dont un de porte
- 2 goulottes lance grenades pour le défense du fossé
Source(s) :
Génie - Récapitulation de l'armement des casemates



CONSTRUCTION, Cout

La paire de casemates de LANGHEP revient au total à 1.979.000 Fr (état au 01/01/1937), pour un budget de 1.800.000 F remonté à 2 millions.
Source(s) :
SHD - 9NN4423



CONSTRUCTION, Plan type

Casemate construite selon l'instruction du 23 juillet 1930.


DENOMINATION, Dénominations alternatives

C63
Aussi appelée Casemate Langhep Ouest


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné de la casemate du Langhep Nord au réseau téléphonique de la fortification Maginot était 757


EFFECTIF, Commandement et/ou unité

L'équipage de la casemate était issu du 161° RIF et place sous le commandement du Lt Krommenacker


EQUIPEMENT, Electrique

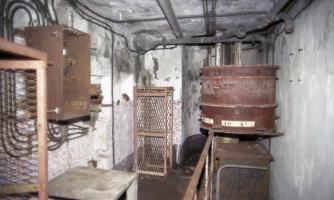

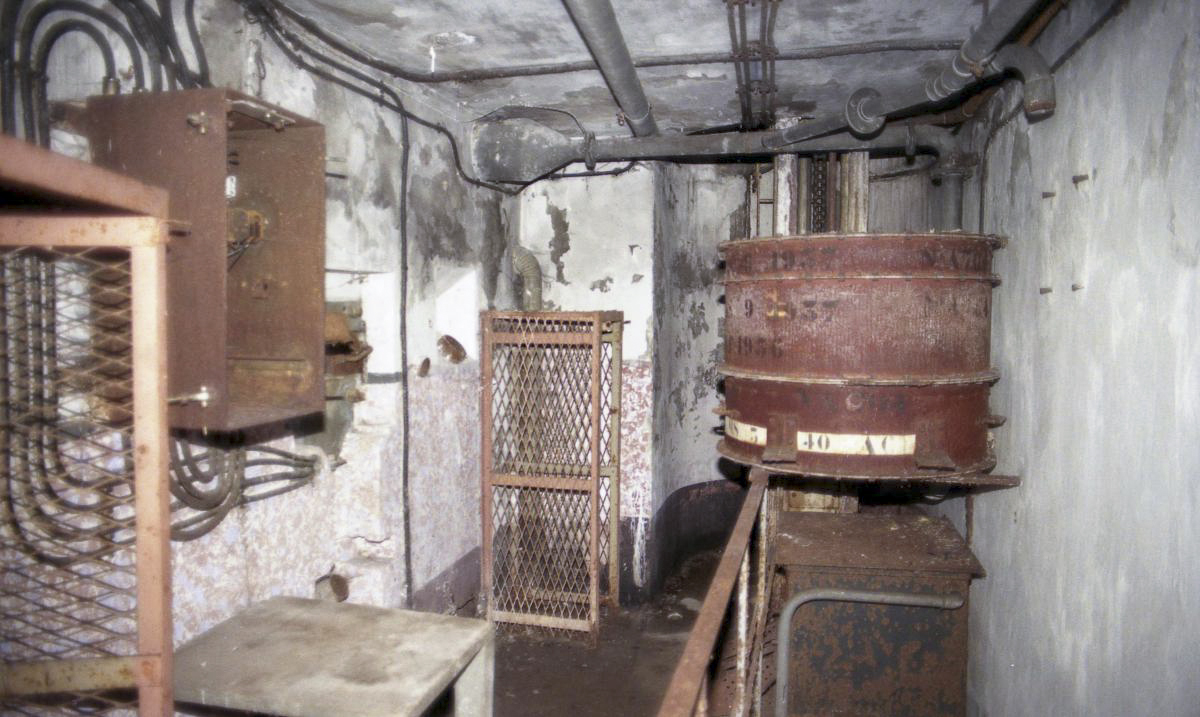

La casemate était équipée d'un groupe électrogène à moteur CLM 1 PJ 65 de 8CV fournissant 5 KVA en 220V triphasé avec neutre
Source(s) :
Génie - Equipements des abris et casemates



EQUIPEMENT, Transmissions

Les casemates du Langhep sont raccordées au réseau téléphonique de la fortification Maginot par un câble souterrain à 6 depuis la chambre de coupure qui se divise en deux antennes à 3 paires desservant chacune une des casemates.


ETAT ACTUEL , Etat - utilisation actuelle

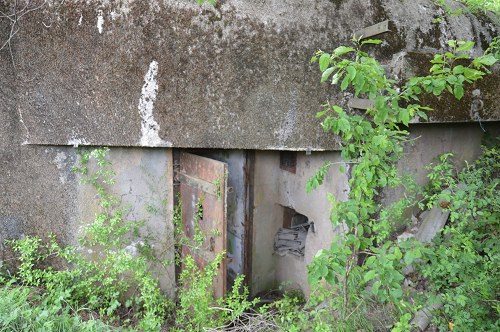

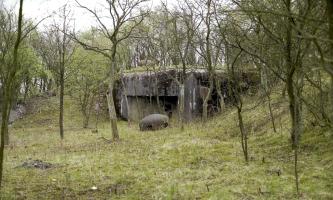

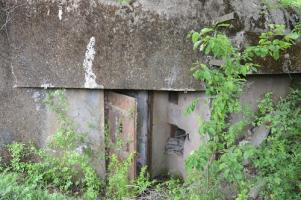

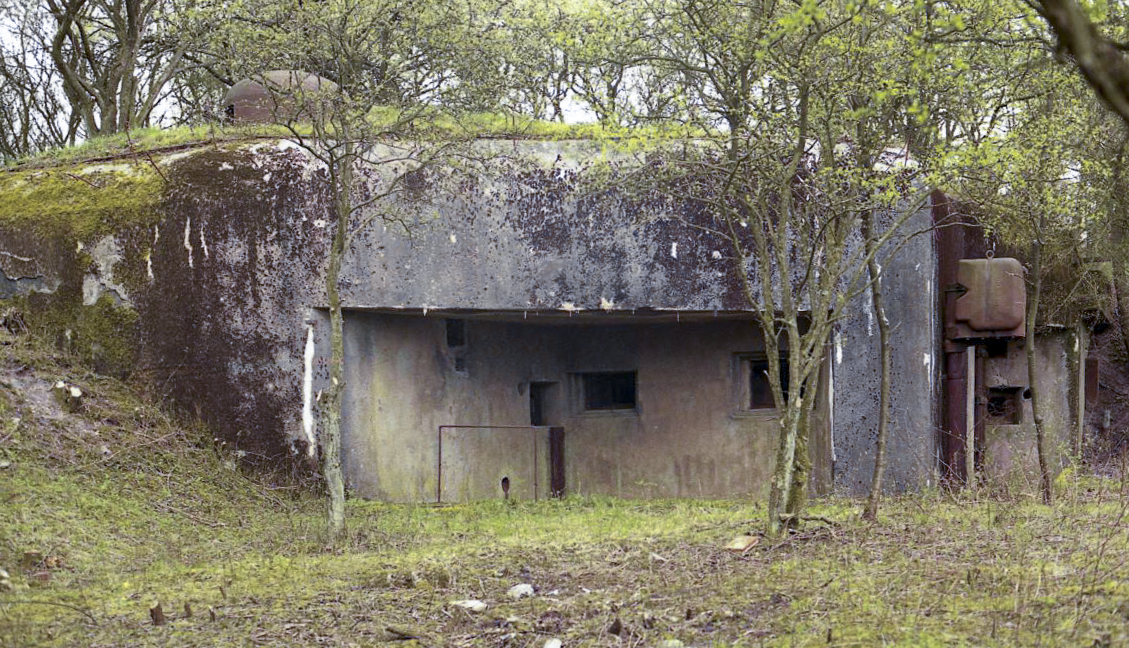

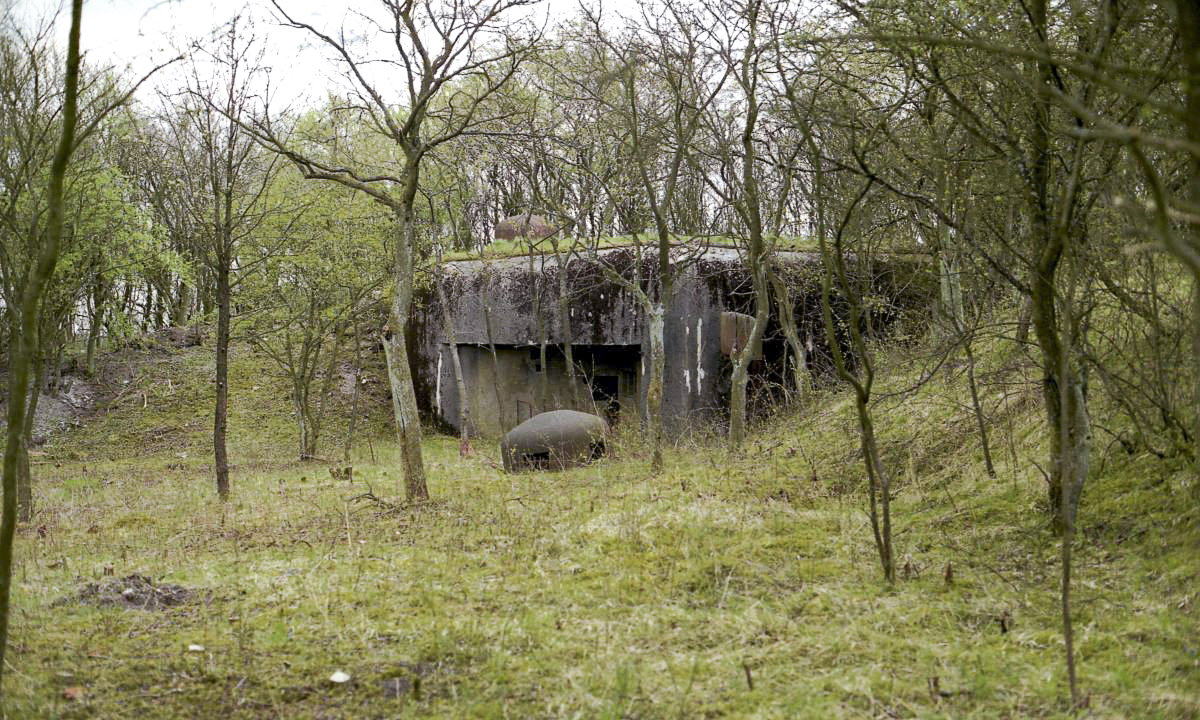

La casemate est partiellement remblayée.


HISTORIQUE, Construction

Le plan d'implantation 128/S des casemates de LANGHEP est proposé au ministère pour approbation par la CORF le 14 Avril 1931, moyennant des ajustements de détail dans la conception. Les deux casemates devaient être reliées par galerie souterraine en 2° Cycle.

Le prix de revient prévisionnel est en dépassement de 250.000 F par rapport au devis du plan de masse du quartier Bovenberg, approuvé deux mois plus tôt. Le général BELHAGUE estime malgré tout ce dépassement acceptable car compensé par des économies possibles sur l'ensemble de BOVENBERG.

Le marché de construction du gros-œuvre est attribué le 25 Juillet 1931 à la société Omnium d'Entreprises (Paris) qui construit par ailleurs toute la tranche Eblange-Denting (Quartier Bovenberg).

Le marché d'achat et installation de la ventilation est approuvé le 19 Octobre 1932, et celui de l'installation électrique le 5 Décembre 1932.
Source(s) :
SHD 2V244, 9NN4423
