BISTERBERG Sud III - C67

( Casemate d'infanterie )









Secteur Fortifié
SFFA - SF Faulquemont

Sous Secteur
Narbefontaine

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
1932

Commune
OBERVISSE (57220)

Lieu-dit / Parcelle
Benling

Coordonnées
49.157886 - 6.585138

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Complet





Plan type


Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.


Ligne Maginot - Casemate de flanquement CORF - Mle 1930 - Variante à droite
JOLAS, Jean-Michel -
Pour plus d'informations et de détails sur l'instruction définissant ce plan-type, se rapporter à la fiche wiki suivante:
1000513, Casemate de flanquement Mle 1930

Généralités



Ces casemates de flanquement CORF Mle 1930 sont décrites dans une instruction du 23 Juillet 1930. Ell..........
Plus d'informations ...



Notes et informations



ARMEMENT, Infanterie

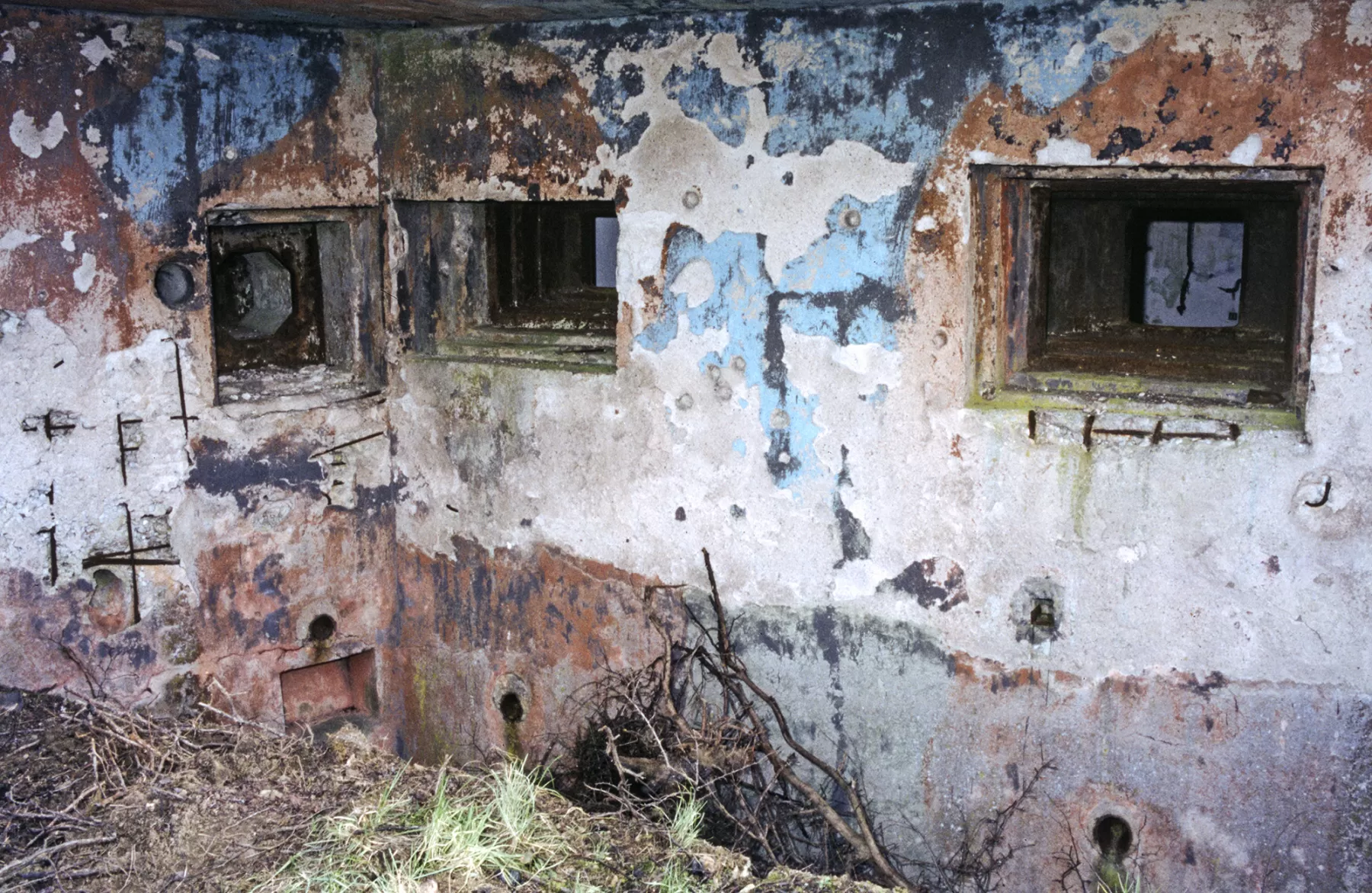

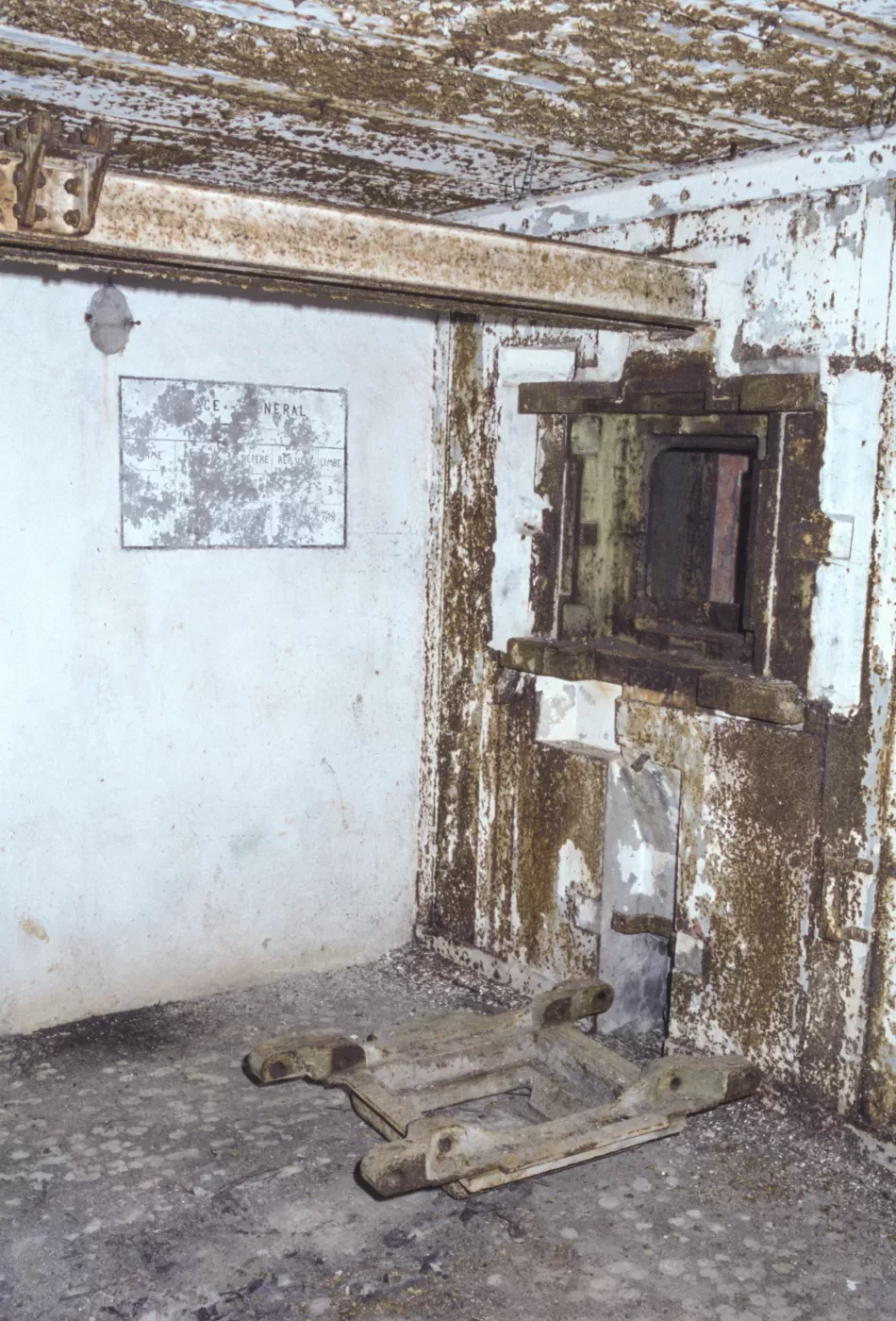

- 1 créneau pour jumelage de mitrailleuses et AC47mm
- 1 créneau pour jumelage de mitrailleuses

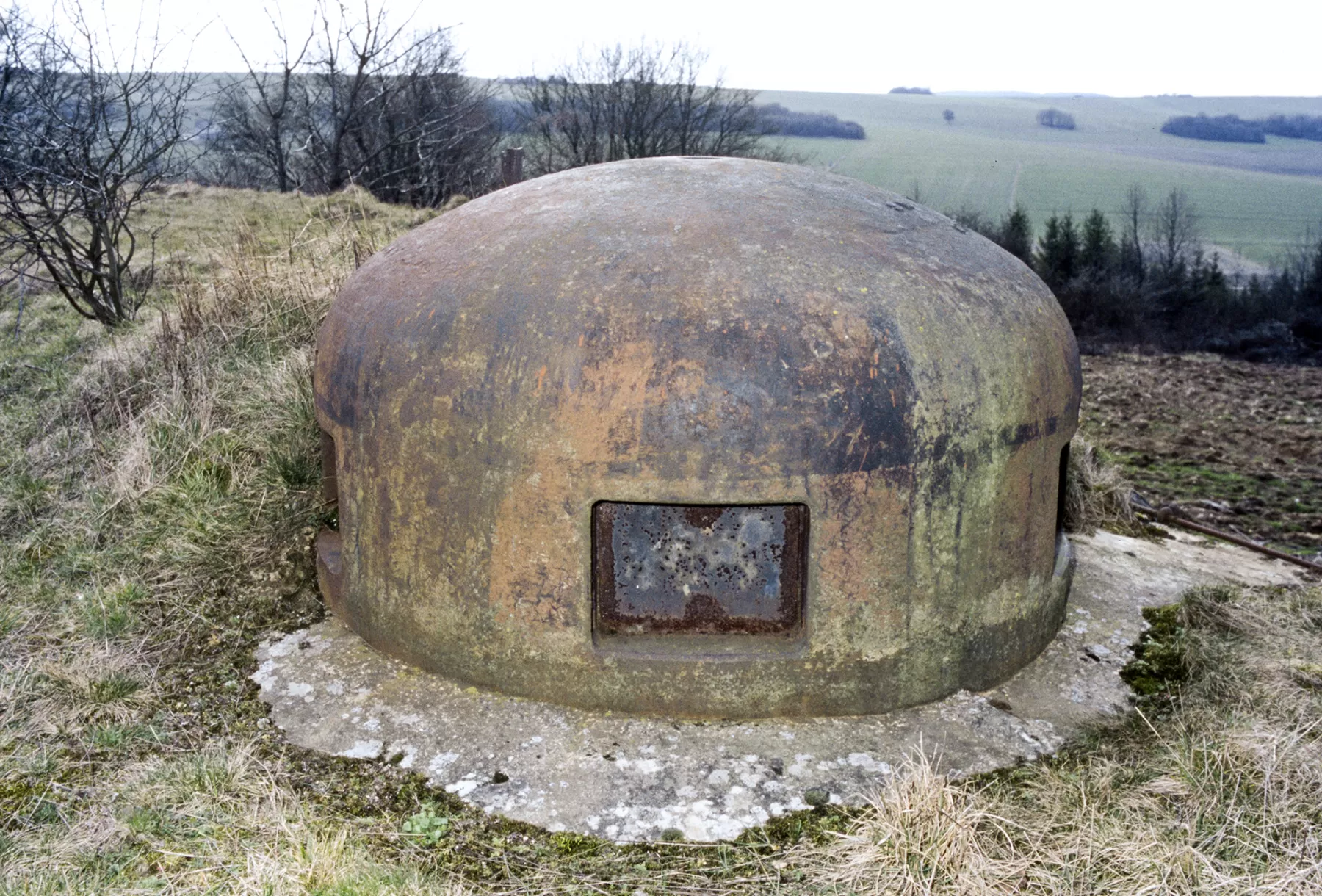

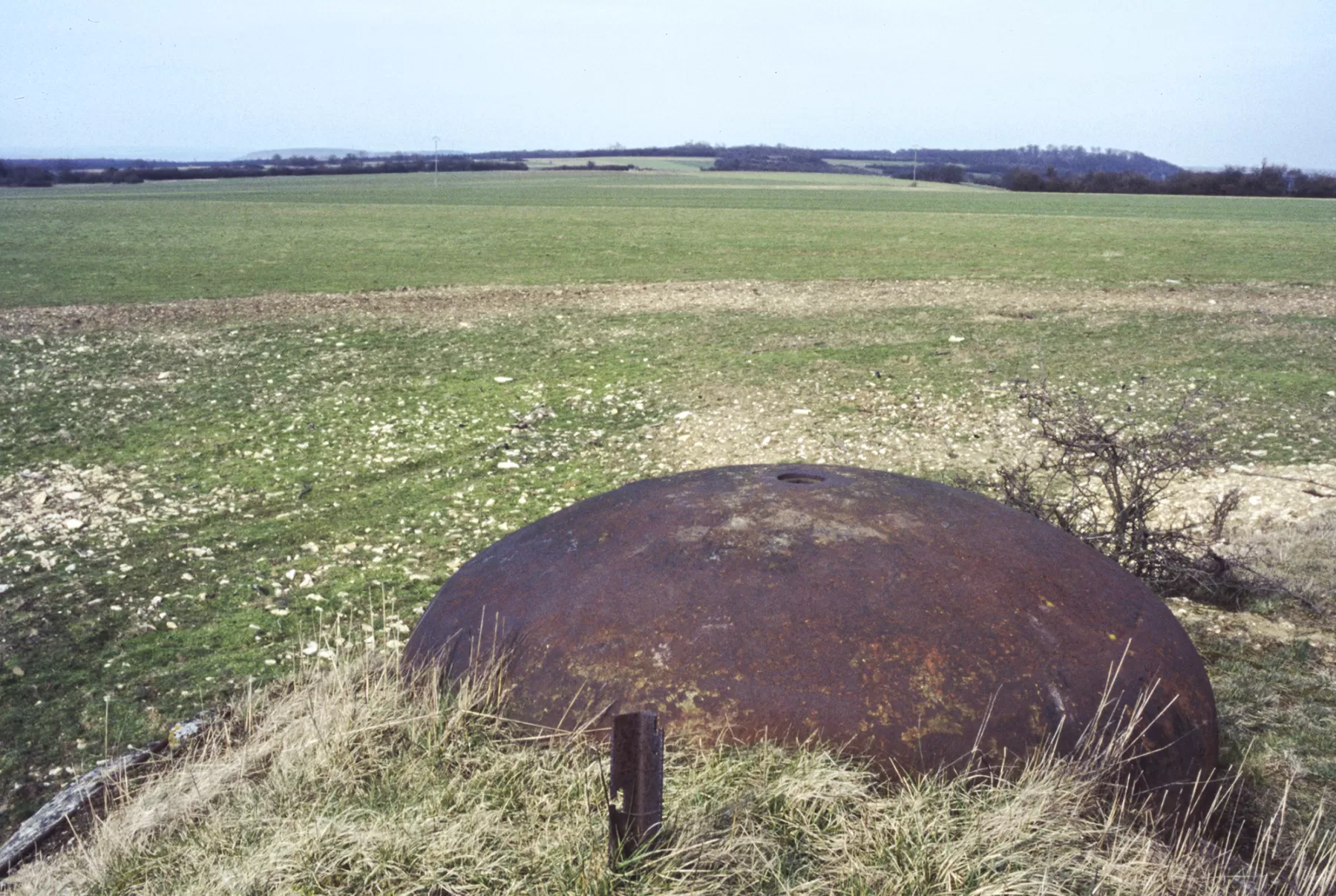

- 1 cloche GFM type A

- 2 créneaux FM de défense des façades.


CONSTRUCTION, Description

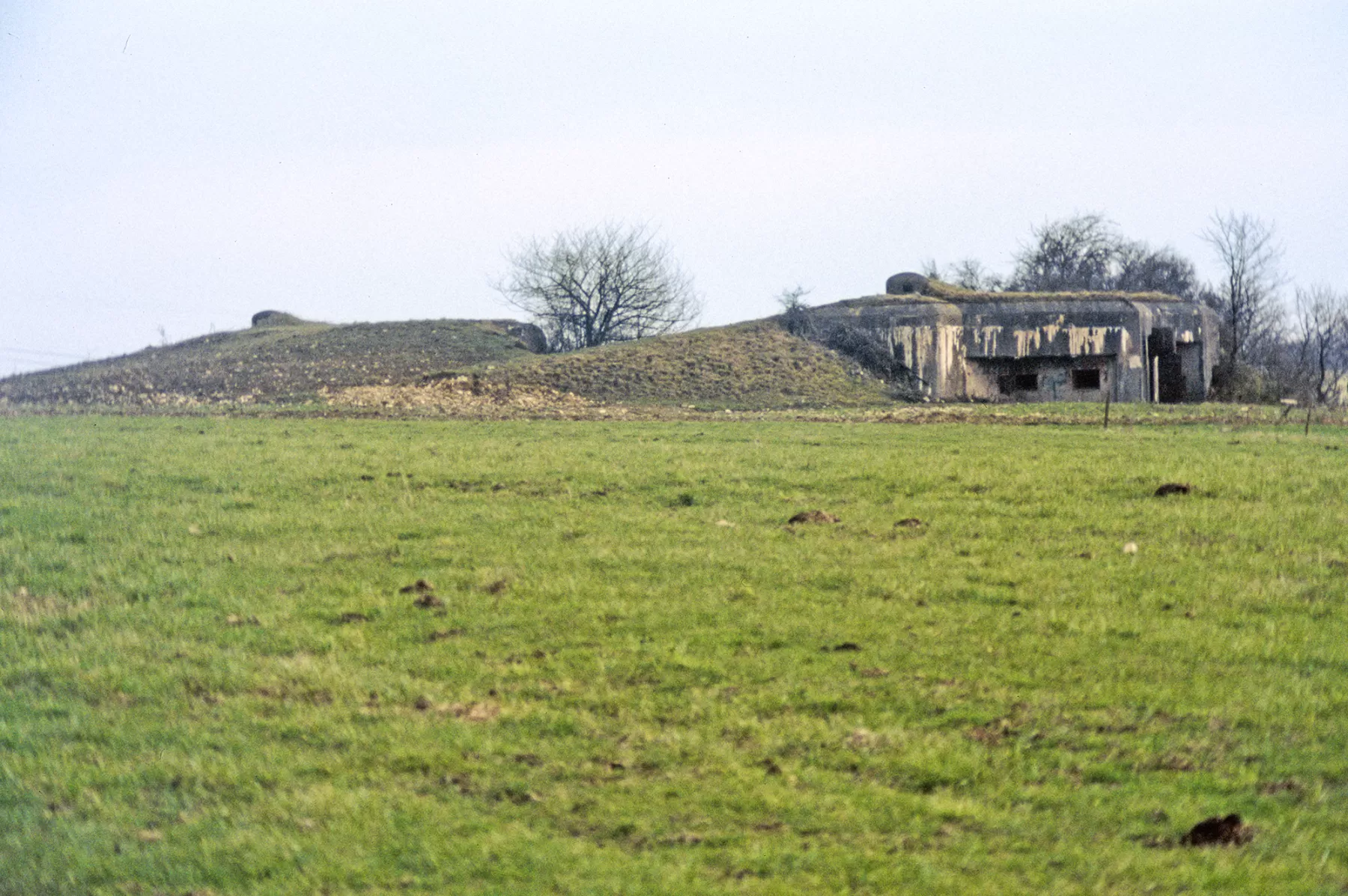

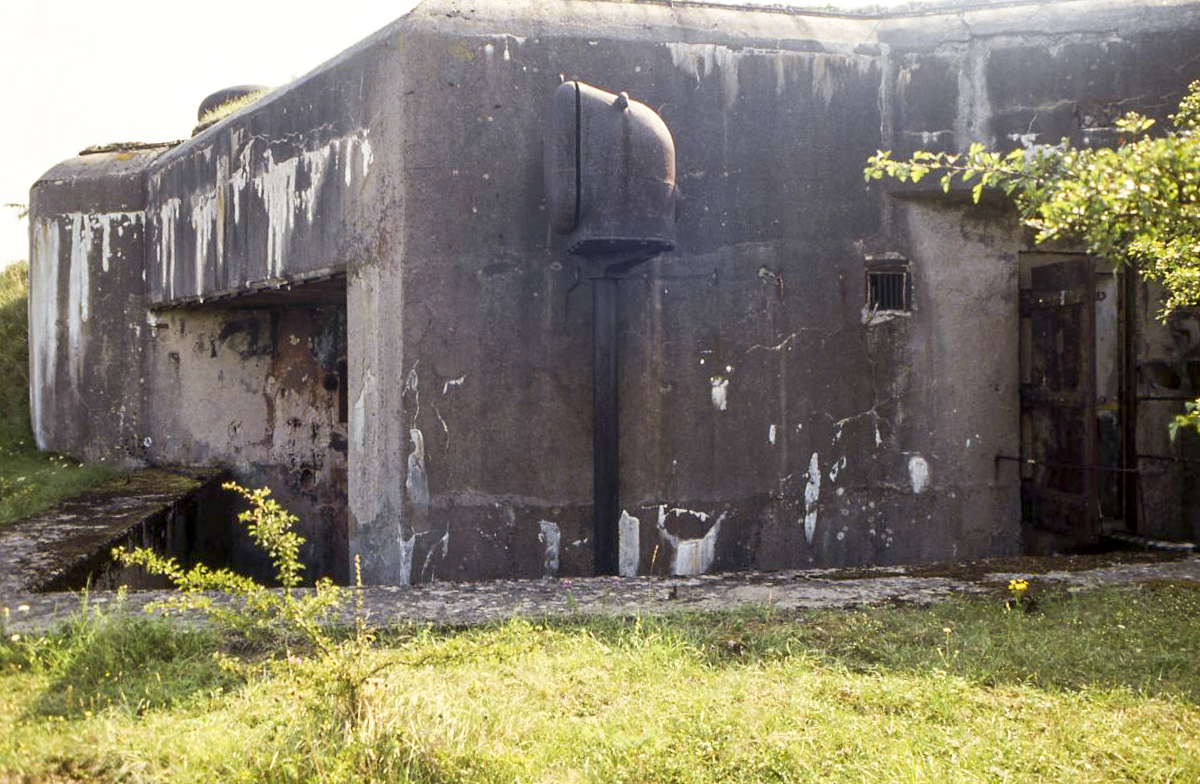

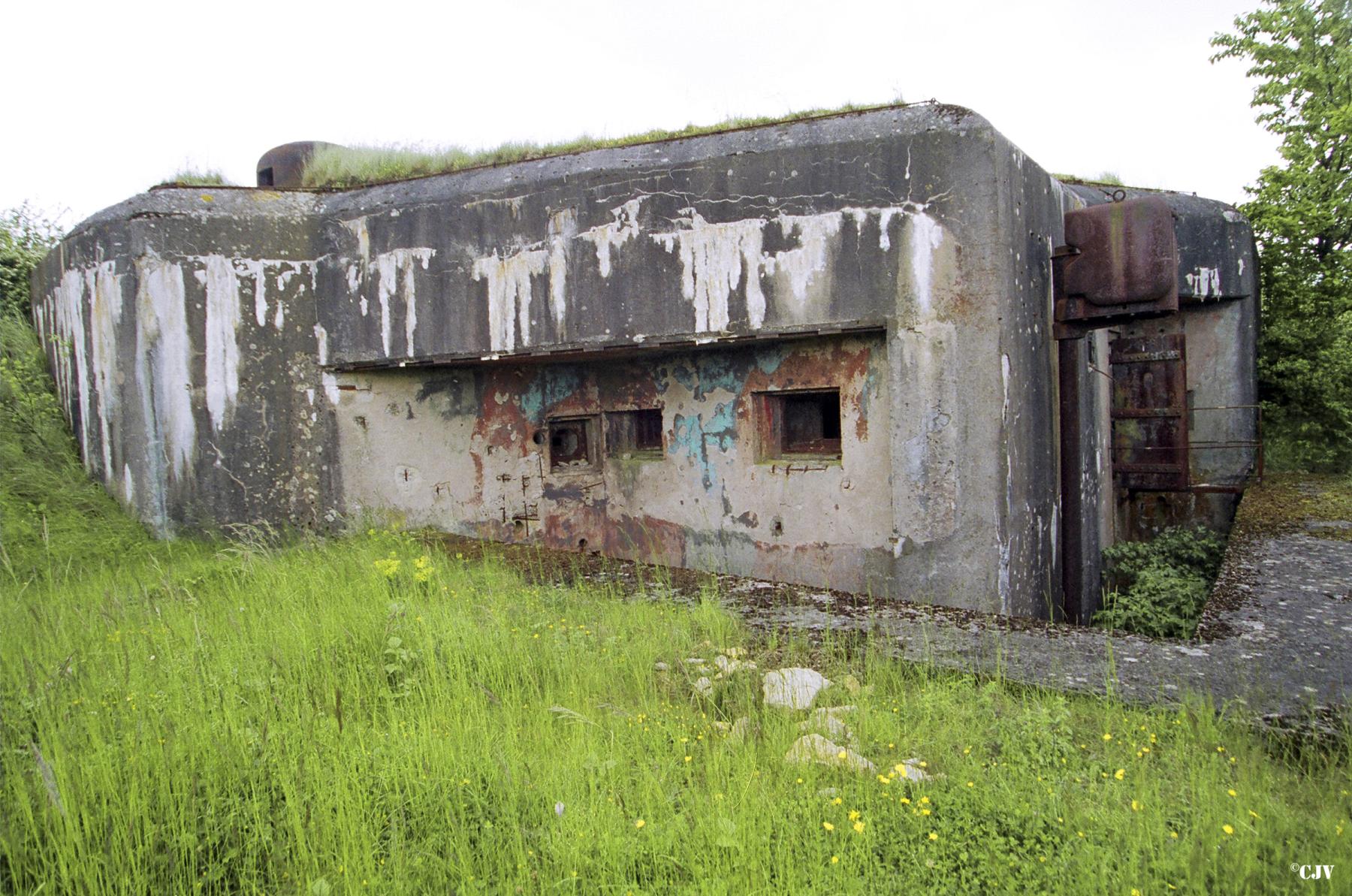

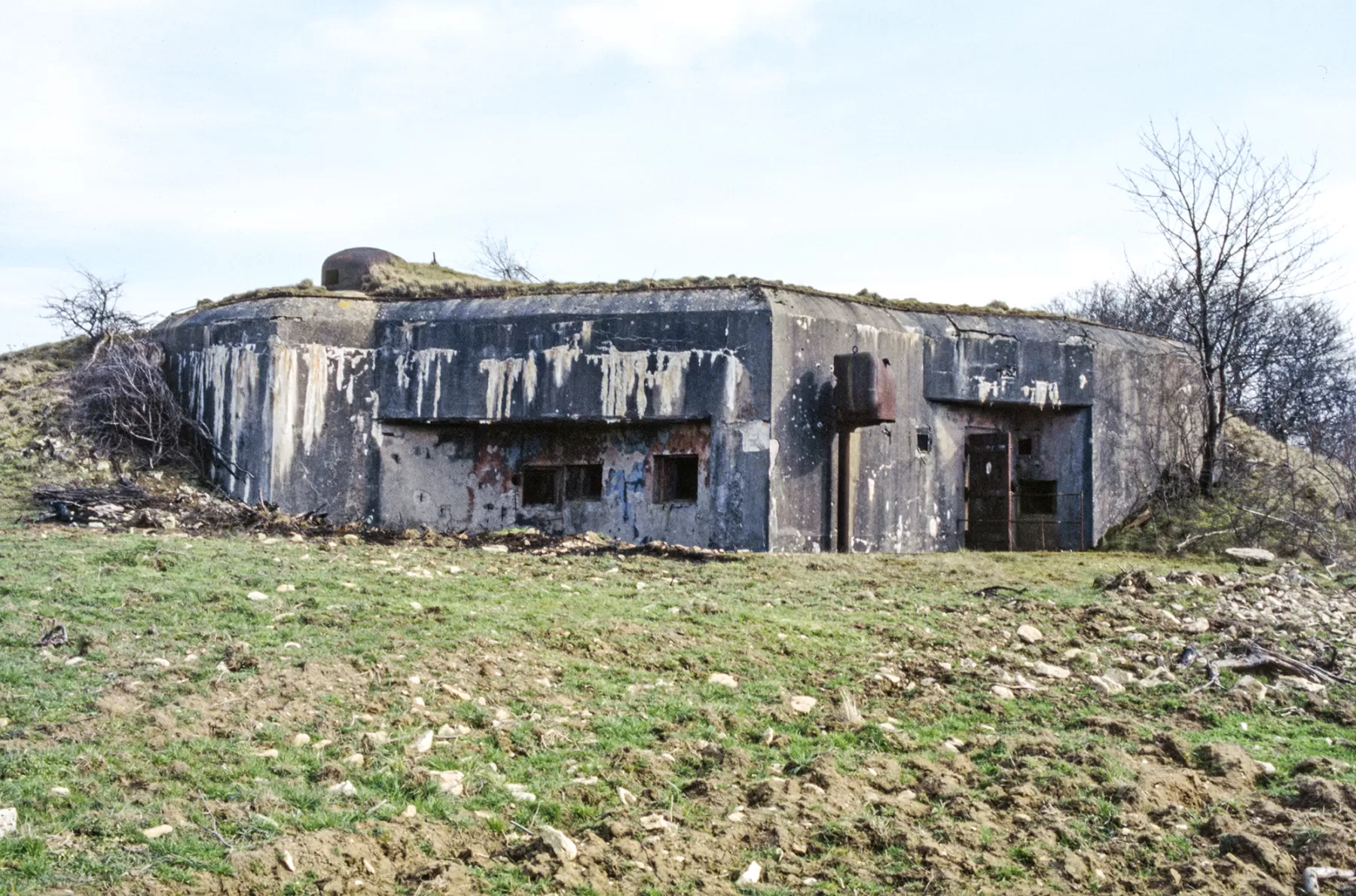

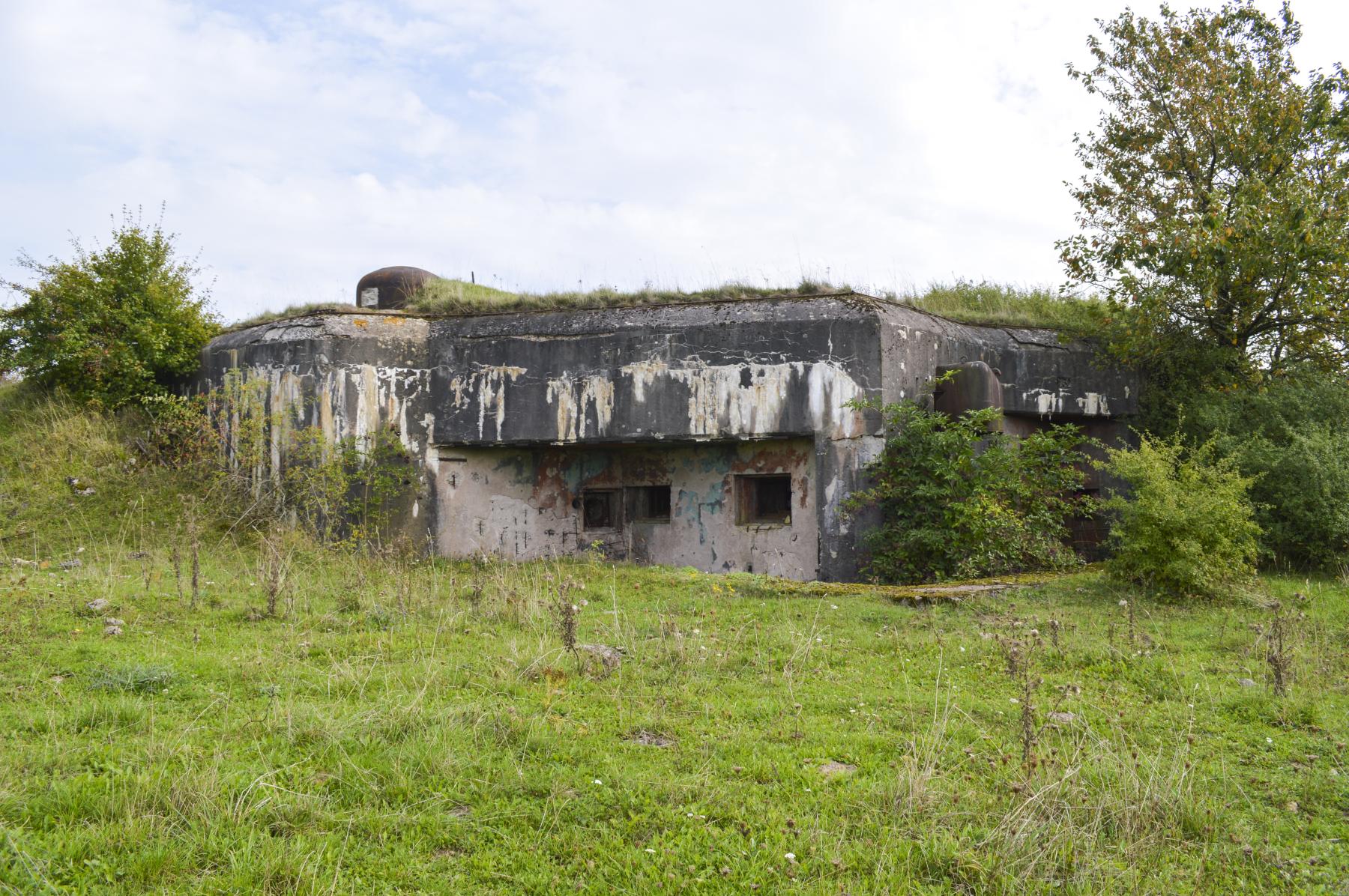

Casemate CORF simple à deux étages, flanquant à gauche vers les casemates Nord de BISTERBERG.


DENOMINATION, Dénomination officielle


C 67


DENOMINATION, Indicatifs et n° d'abonné


Le numéro d'abonné des casemates sud du Bisterberg au réseau téléphonique de la fortification était 830


EFFECTIF, Commandement et/ou unité


L'équipage de la casemate est issu du 160° RIF et est placé sous le commandement du Lt ROTH


EQUIPEMENT, Transmissions


La casemate est dotée d'un standard téléphonique TM 32 à 12 directions composé d'un carter étanche pour deux centraux de 8 et 4 directions. Ce central dessert aussi les abonnés de sa voisine C 68.
La casemate C67 est reliée au réseau téléphonique de la fortification par un cable à 6 paires provenant de la chambre de coupure 11A
Un second cable la relie à sa voisine C68.


HISTORIQUE, Construction


Le plan d'implantation (dossier 1000/S) des casemates Sud de BISTERBERG est émis le 26 Septembre 1931 par la DTF de Metz-Est. Il est approuvé par DM 3681 2/4-S du 27 Octobre 1931 moyennant les corrections suivantes :
- rotation à sa position initiale de la cloche GFM de la casemate Sud, qui avait été tournée de 50 grades vers l'Est entre le plan de masse et le plan d'implantation.
- Réduction de la taille des visières dont la portée dépasse les 6 mètres autorisés.

Source(s) : SHD 2V244
