GRAND BOIS
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFSA - SF Sarre
Sous Secteur
Kalhausen
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
ACHEN (57410)
Lieu-dit / Parcelle
Coordonnées
49.049236 - 7.157557
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
La casemate du Grand Bois est une casemate d'infanterie simple CORF construite sur deux niveaux.
Elle était dotée de l'armement suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm monté sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 cloche pour Arme Mixte (Trumelage composé d'un canon de 25 mm antichar et d'un jumelage de mitrailleuses Reibel MAC 31)
- 2 cloches GFM type B (Fusil mitrailleur 24/29)
Elle était dotée de l'armement suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm monté sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 cloche pour Arme Mixte (Trumelage composé d'un canon de 25 mm antichar et d'un jumelage de mitrailleuses Reibel MAC 31)
- 2 cloches GFM type B (Fusil mitrailleur 24/29)
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate au réseau téléphonique de la fortification Maginot était Ca218
Source(s) :
Schéma des liaisons du commandement - Secteur de Rohrbach
Source(s) :
Schéma des liaisons du commandement - Secteur de Rohrbach
EFFECTIF, Commandement et/ou unité
L'équipage de la casemate du Grand Bois était issu de la 1° CEC du 133° RIF et placé sous le commandement du Lt NEHLIG
EQUIPEMENT, Transmissions
La casemate du Grand Bois était équipée d'un central à 8 directions sous carter étanche (TM32)
Source(s) :
Doc joint
Source(s) :
Doc joint
GENERALITES, Spécificités
Cette casemate a une cloche AM unique en son genre, avec deux créneaux séparés de 163 gr. (146,7°).
Source(s) :
Communication de F. Lisch
Source(s) :
Communication de F. Lisch
HISTORIQUE, Chronologie
La casemate a été vendue aux enchères en novembre 1971 avec son emprise de 2 ha
Source(s) :
RL du 17/11/1971
Source(s) :
RL du 17/11/1971
HISTORIQUE, Construction
Le plan d'implantation particulier de la casemate de GRAND BOIS est émis le 31 Janvier 1934 (dossier 364/S) et approuvé par DM 2063 2/4-S le 30 Mars 1934.
Au 8 avril 1938, 2 JM ont été livrés et sont stockés dans Achen.
L'AM sous cloche et le 47 manquent encore.
Source(s) :
SHD - 29N121
L'AM sous cloche et le 47 manquent encore.
Source(s) :
SHD - 29N121
Page n° 10787 mise à jour le 11/04/2022 -
© wikimaginot.eu 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Christatus
GRAND BOIS - (Casemate d'infanterie)

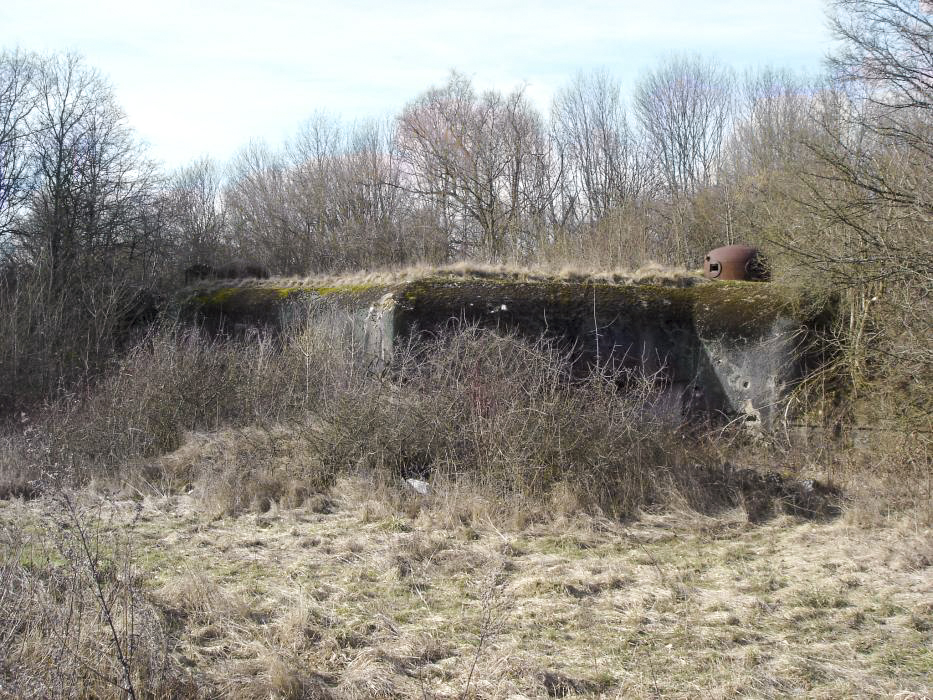

Vue générale
Auteur : Christatus
CC BY - Paternité
Auteur : Christatus
CC BY - Paternité Photo n° 10657 - Taille 933 x 700 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
Christatus
GRAND BOIS - (Casemate d'infanterie)

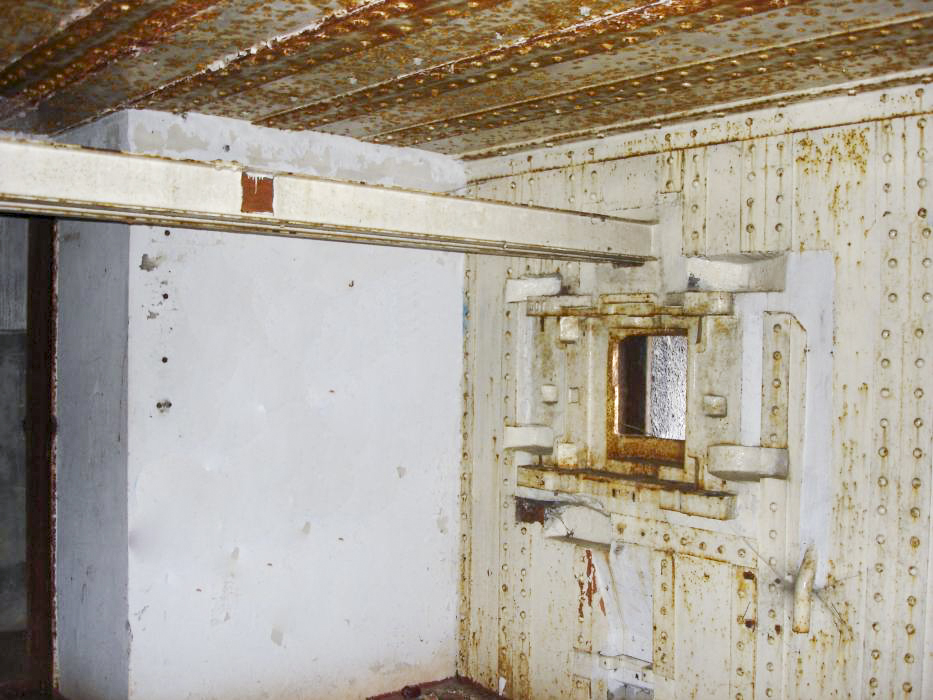

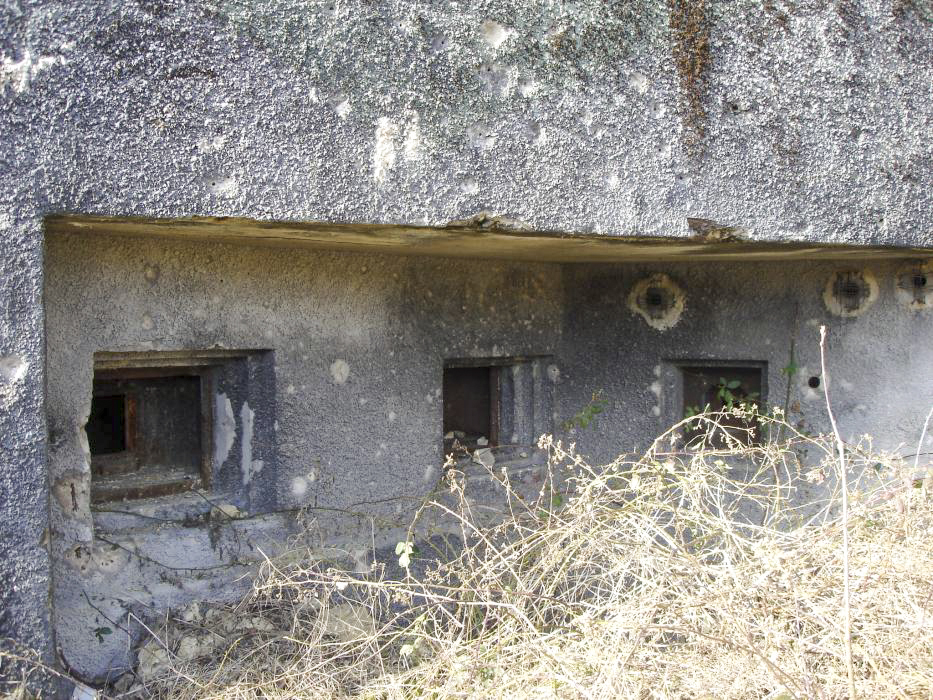

Chambre de tir
Auteur : Christatus
CC BY - Paternité
Auteur : Christatus
CC BY - Paternité Photo n° 10658 - Taille 933 x 700 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
Philippe & Michel Zimmer - Association Les Bergers des Pierres - Moselle
GRAND BOIS - (Casemate d'infanterie)
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 107938 - Taille 1651 x 1106 pixels - Déposée le 11/04/2022
wikislides - © wikimaginot.eu
Christatus
GRAND BOIS - (Casemate d'infanterie)

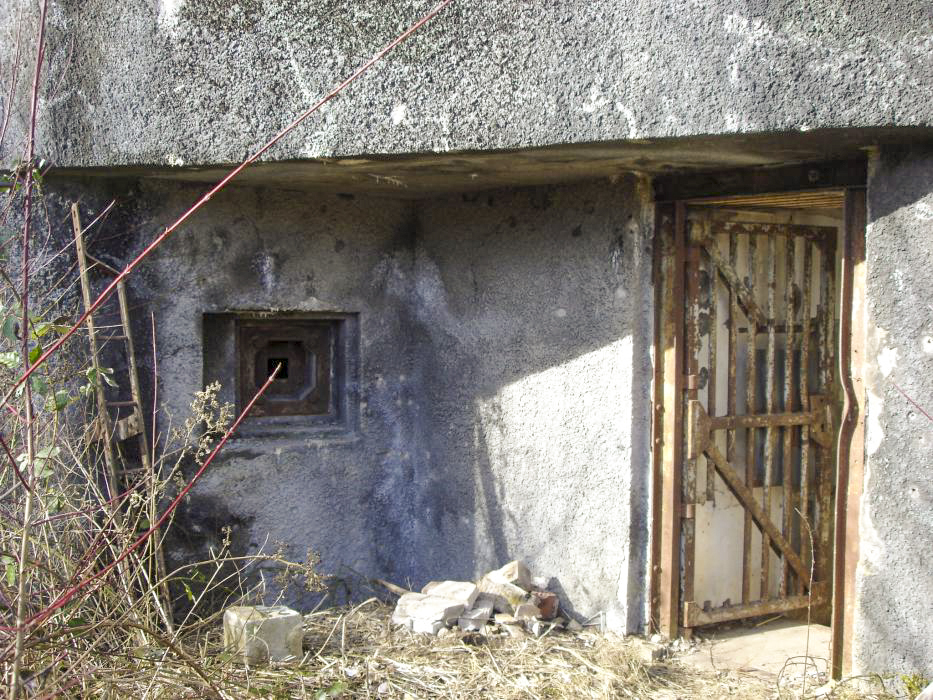

L'entrée
Auteur : Christatus
CC BY - Paternité
Auteur : Christatus
CC BY - Paternité Photo n° 10659 - Taille 933 x 700 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
Philippe & Michel Zimmer - Association Les Bergers des Pierres - Moselle
GRAND BOIS - (Casemate d'infanterie)
Cartouche avec l'année de construction
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 107933 - Taille 1800 x 1200 pixels - Déposée le 11/04/2022
wikislides - © wikimaginot.eu
Christatus
GRAND BOIS - (Casemate d'infanterie)
Cloche pour arme mixte et projecteur
Auteur : Christatus
CC BY - Paternité
Auteur : Christatus
CC BY - Paternité Photo n° 10660 - Taille 933 x 700 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
Christatus
Casemate d'infanterie du Grand Bois
Cloche GFM type B
Auteur : Christatus
CC BY - Paternité
Auteur : Christatus
CC BY - Paternité Photo n° 10661 - Taille 933 x 700 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)

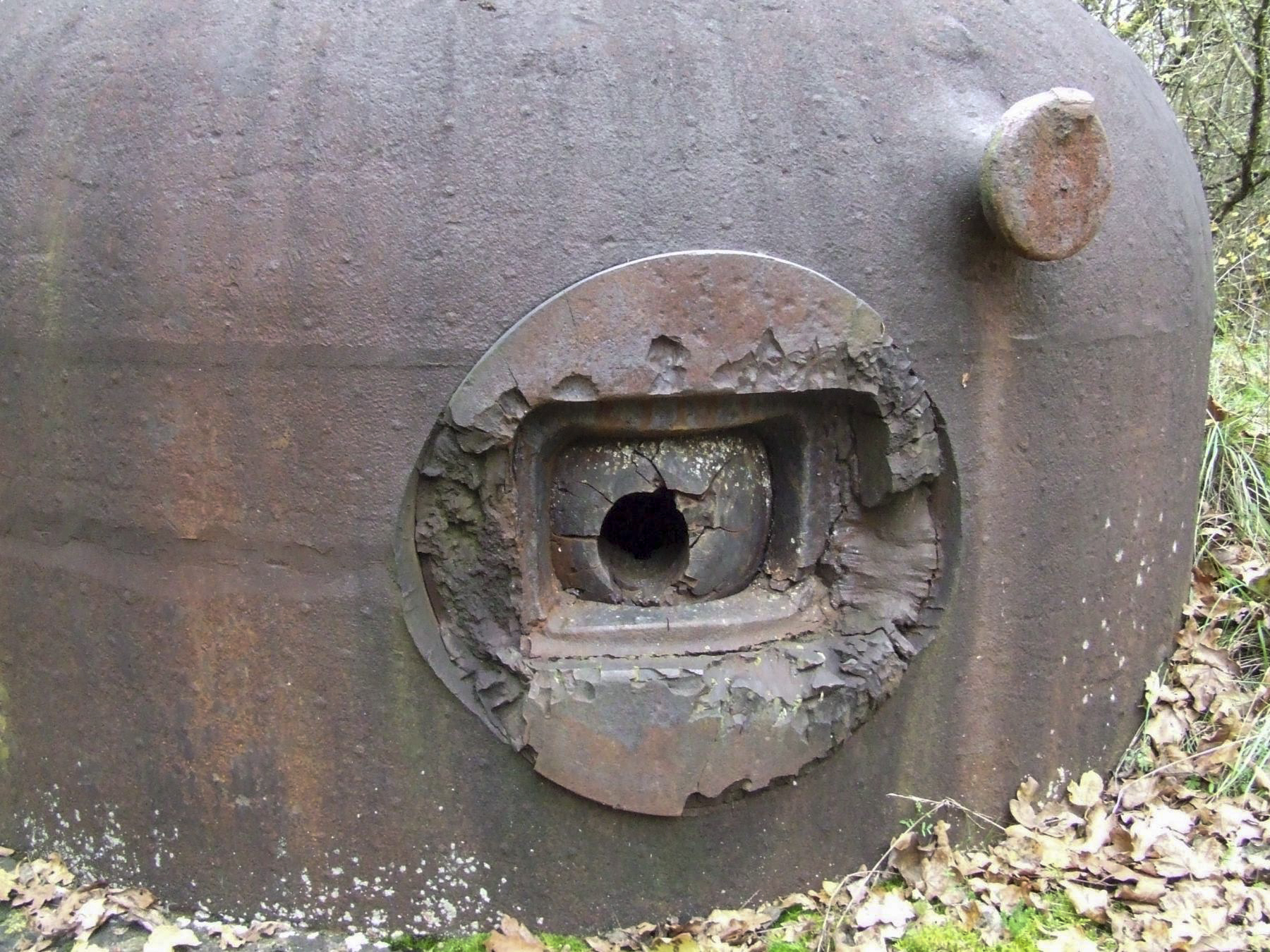

Le créneau type B d'une cloche GFM
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 90902 - Taille 1800 x 1350 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)
La deuxième cloche GFM
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 90903 - Taille 1800 x 1350 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
Philippe & Michel Zimmer - Association Les Bergers des Pierres - Moselle
GRAND BOIS - (Casemate d'infanterie)
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 107936 - Taille 1800 x 1200 pixels - Déposée le 11/04/2022
wikislides - © wikimaginot.eu
Philippe & Michel Zimmer - Association Les Bergers des Pierres - Moselle
GRAND BOIS - (Casemate d'infanterie)

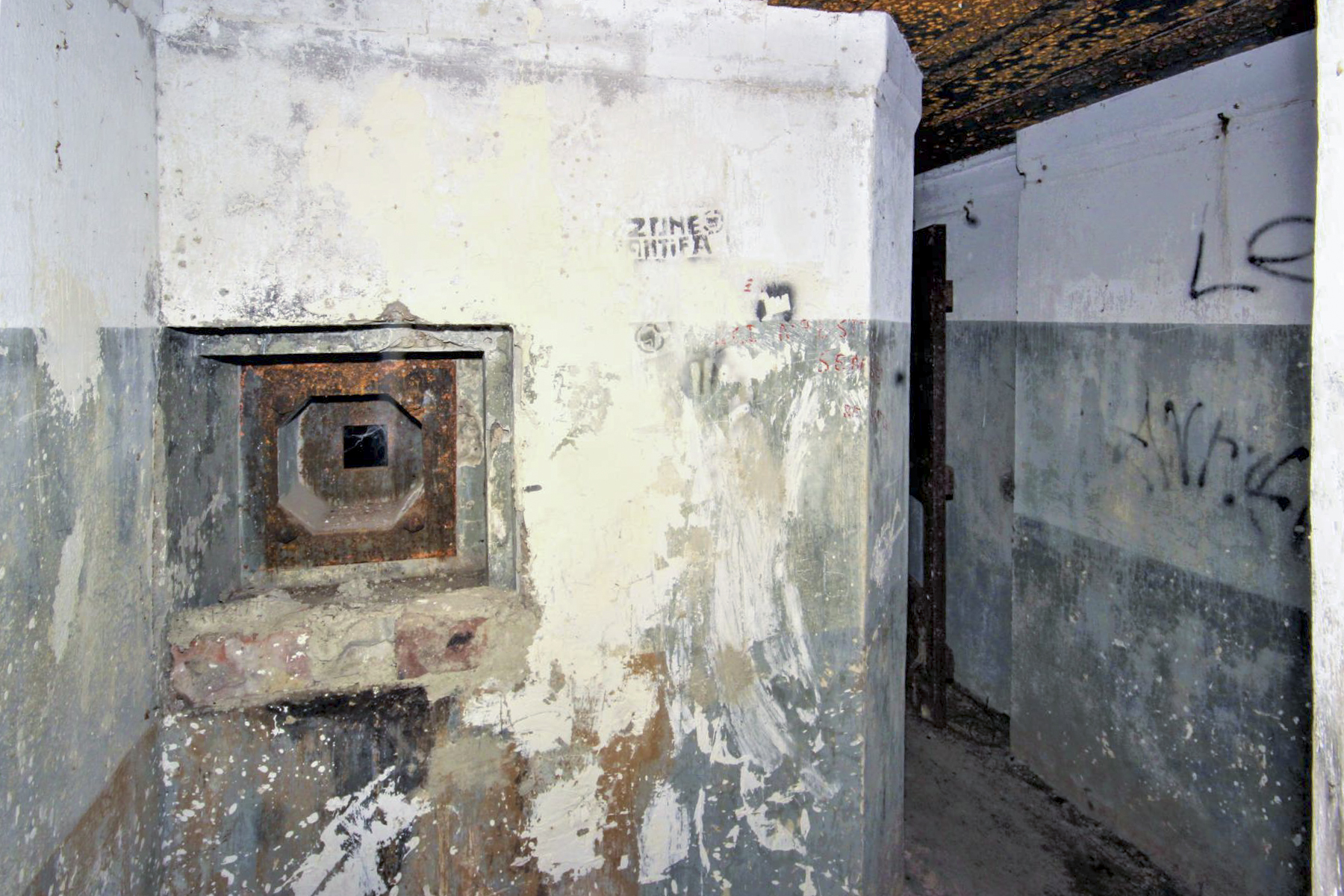

Défense de l'entrée
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 107934 - Taille 1800 x 1200 pixels - Déposée le 11/04/2022
wikislides - © wikimaginot.eu
Philippe & Michel Zimmer - Association Les Bergers des Pierres - Moselle
GRAND BOIS - (Casemate d'infanterie)
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 107935 - Taille 1800 x 1200 pixels - Déposée le 11/04/2022
wikislides - © wikimaginot.eu
Philippe & Michel Zimmer - Association Les Bergers des Pierres - Moselle
GRAND BOIS - (Casemate d'infanterie)
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 107937 - Taille 1800 x 1200 pixels - Déposée le 11/04/2022
wikislides - © wikimaginot.eu
Christatus
GRAND BOIS - (Casemate d'infanterie)
Créneau pour un jumelage de mitrailleuses Reibel interchangeable avec un canon de 47 mm antichar monté sur bi-rail
Auteur : Christatus
CC BY - Paternité
Auteur : Christatus
CC BY - Paternité Photo n° 10662 - Taille 933 x 700 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)
Le poste de tir pour FM
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 90894 - Taille 1800 x 1350 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)

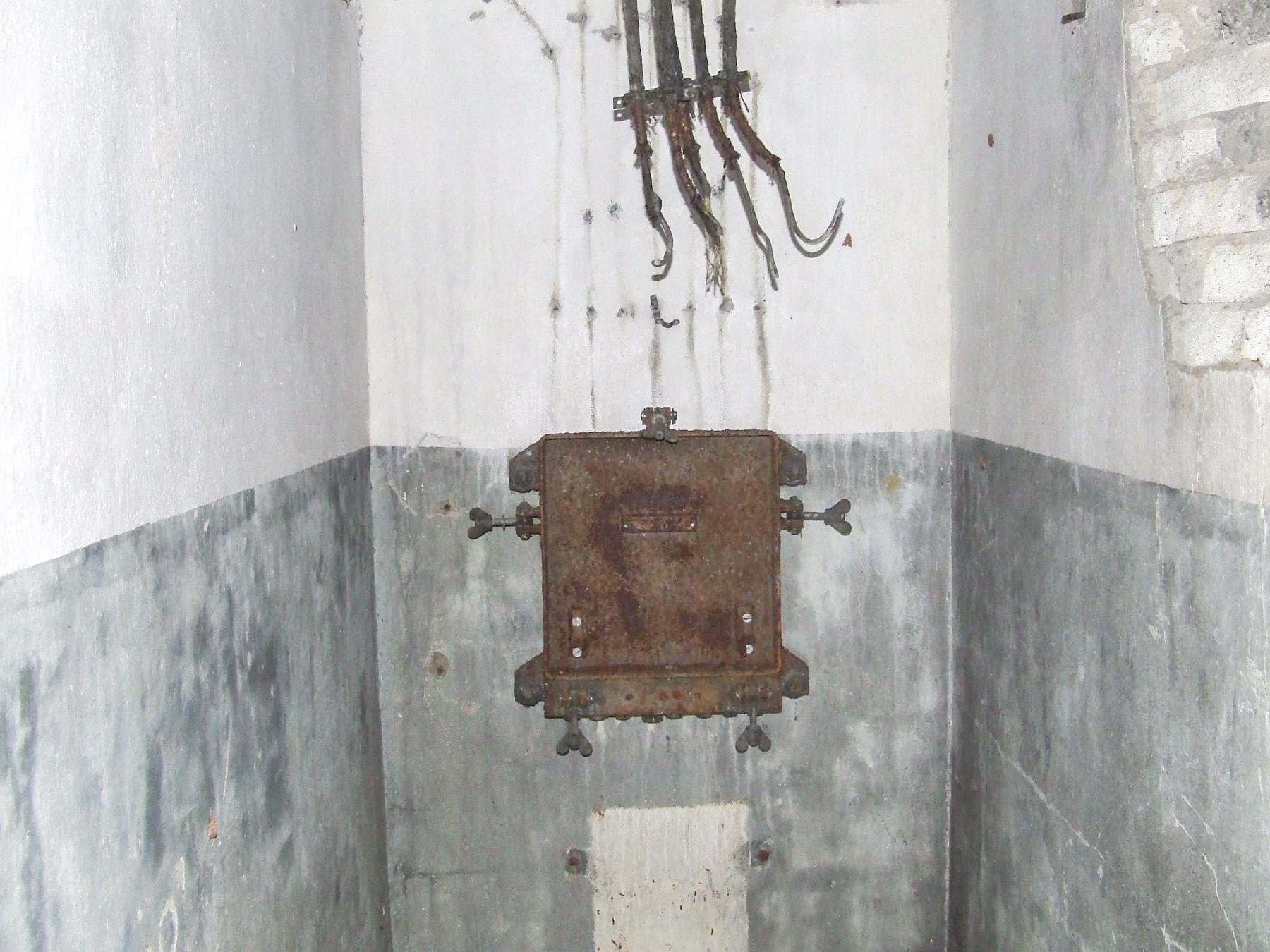

Les restes d'un boîtier électrique
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 90895 - Taille 1800 x 1350 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)

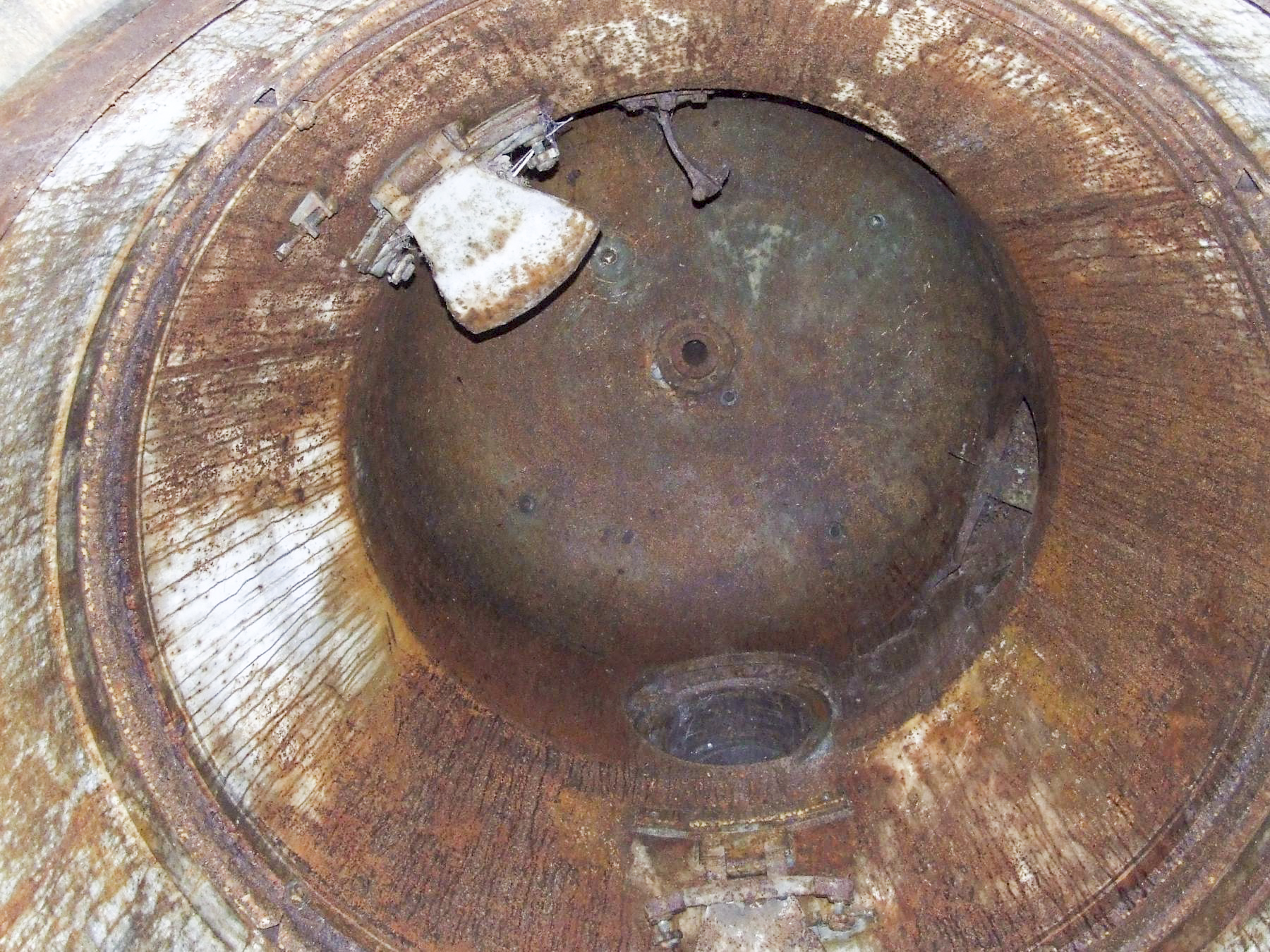

L'intérieur vide de la cloche AM
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 90897 - Taille 1800 x 1350 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
Philippe & Michel Zimmer - Association Les Bergers des Pierres - Moselle
GRAND BOIS - (Casemate d'infanterie)
Ce qu'il reste du cloche AM
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Philippe & Michel Zimmer - Provenance : Association Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 107939 - Taille 1800 x 1200 pixels - Déposée le 11/04/2022
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)
La chaîne d'une cloche GFM
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 90896 - Taille 1800 x 1350 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)

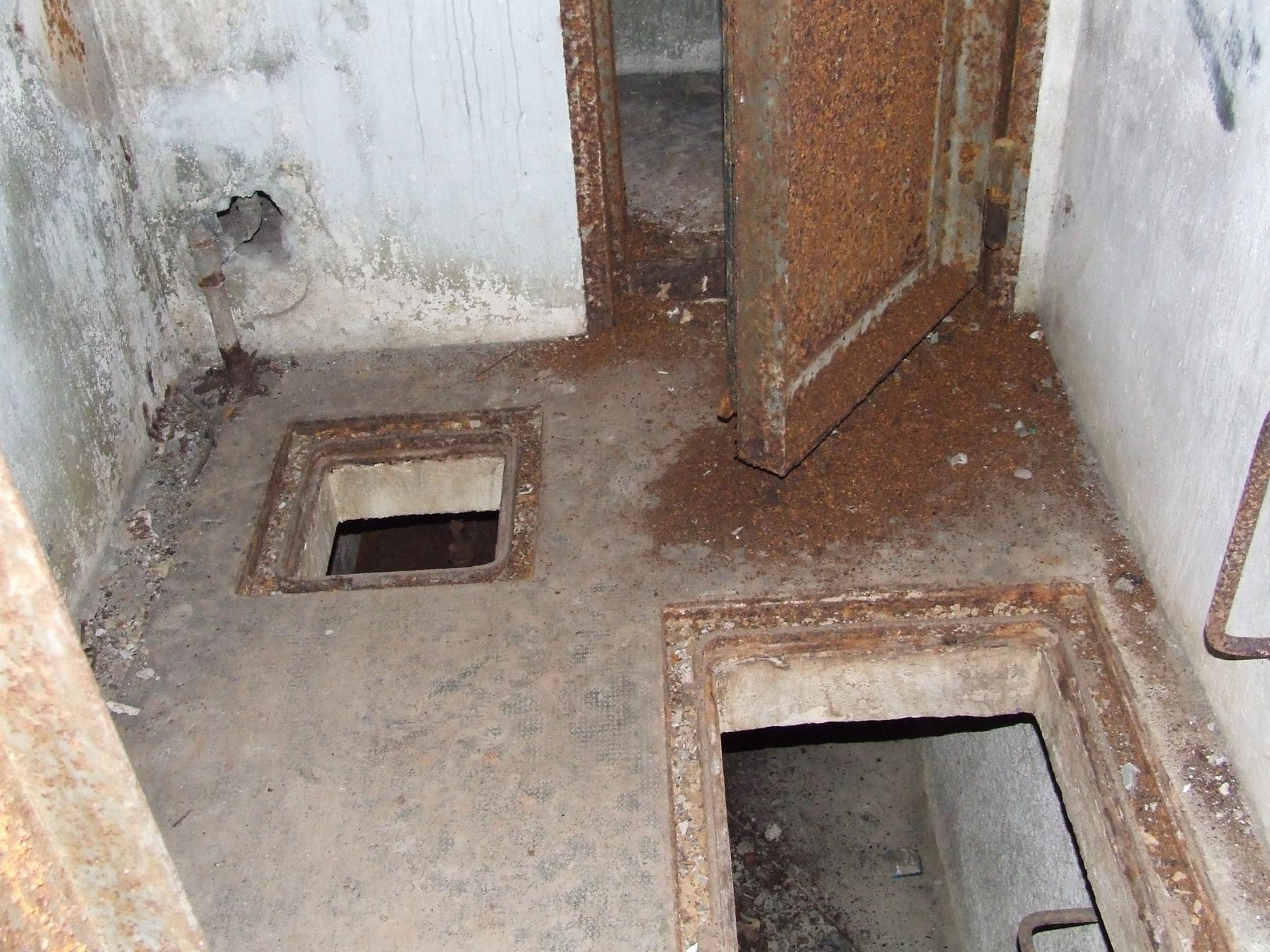

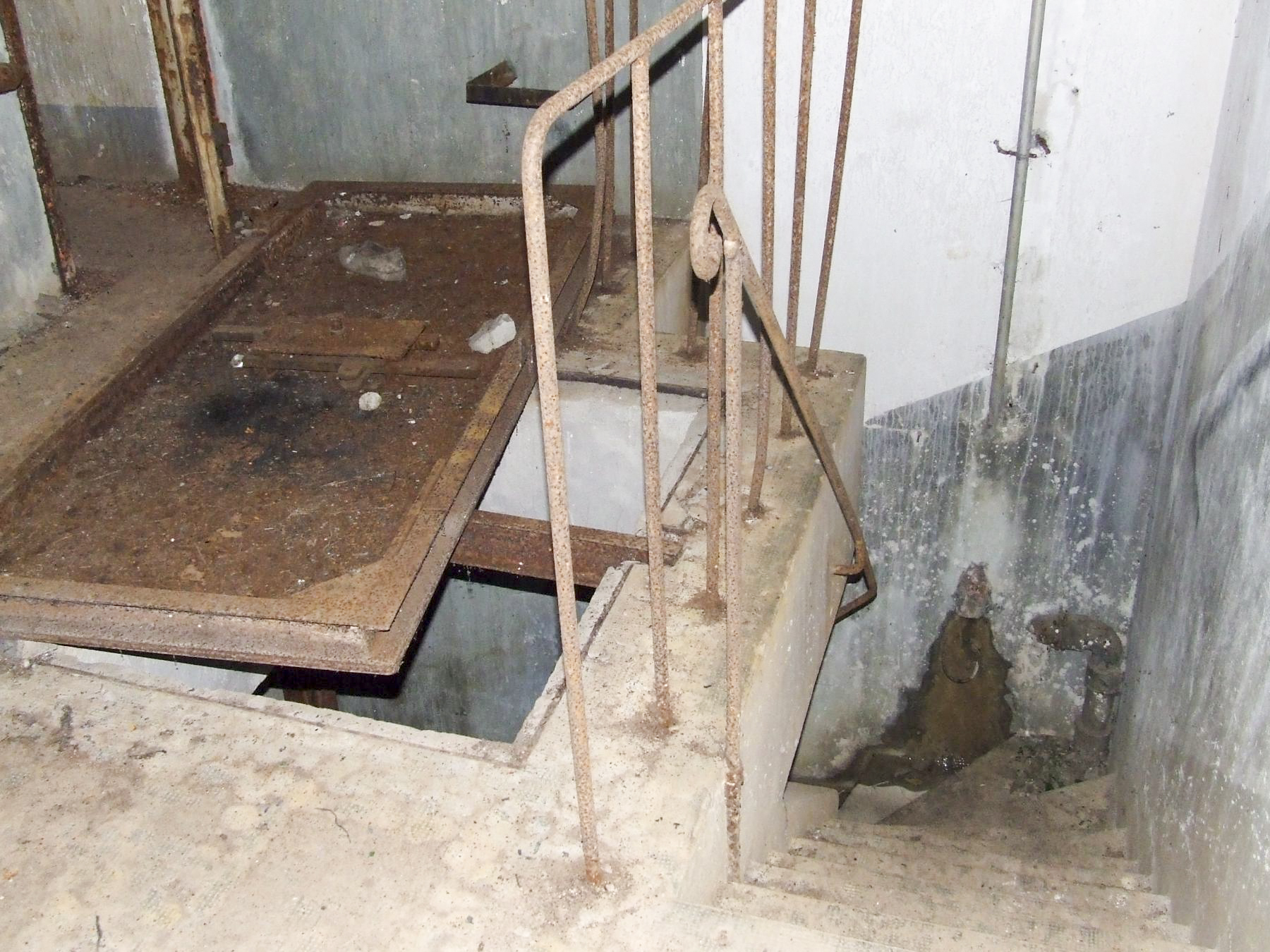

L'escalier vers l'étage inférieur
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 90898 - Taille 1800 x 1350 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)

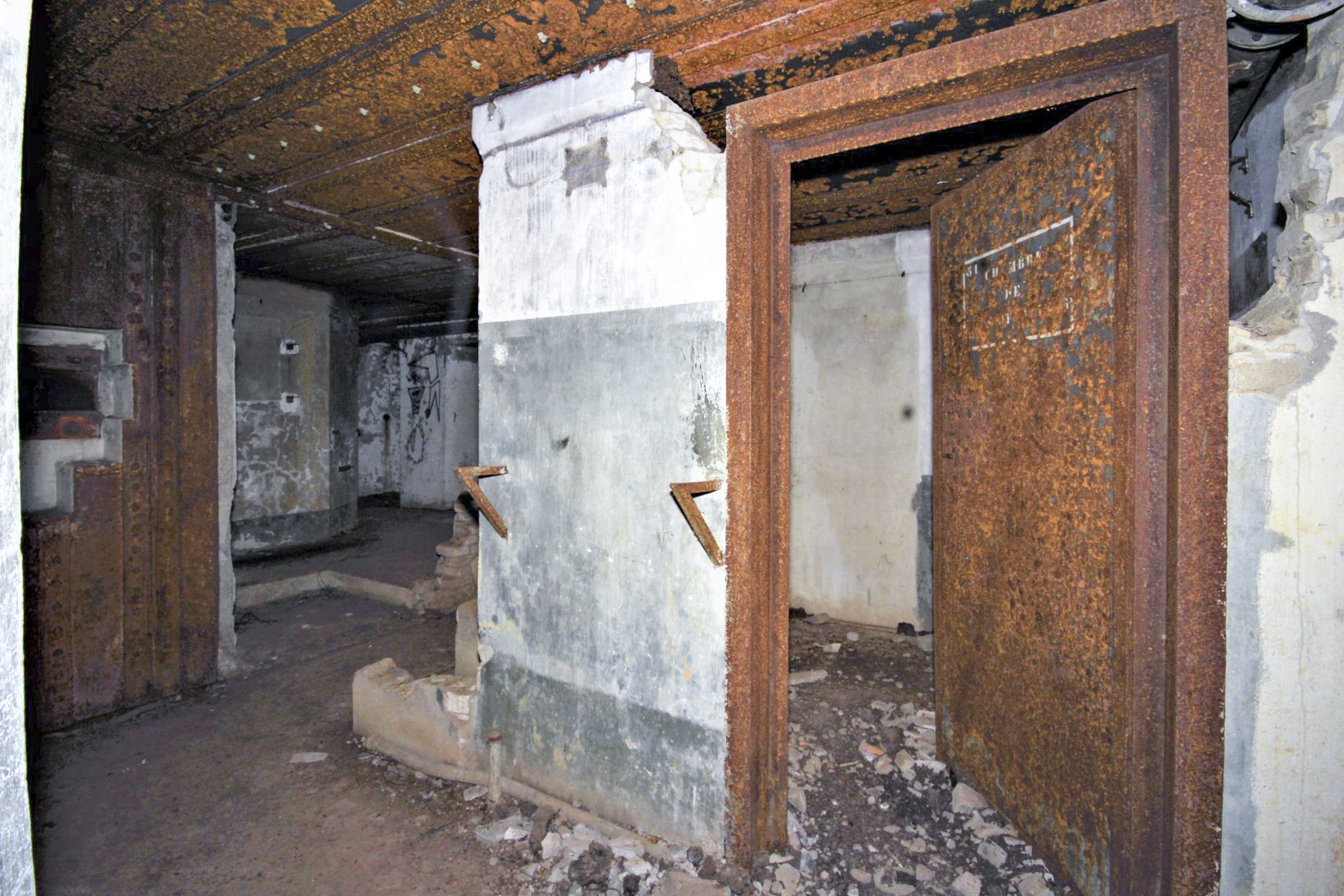

L'étage inférieur
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 90899 - Taille 1800 x 1350 pixels - Déposée le 04/02/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)
L'étage inférieur
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité
Photo prise le 17 novembre 2013
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 90900 - Taille 1800 x 1350 pixels - Déposée le 03/02/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAND BOIS - (Casemate d'infanterie)

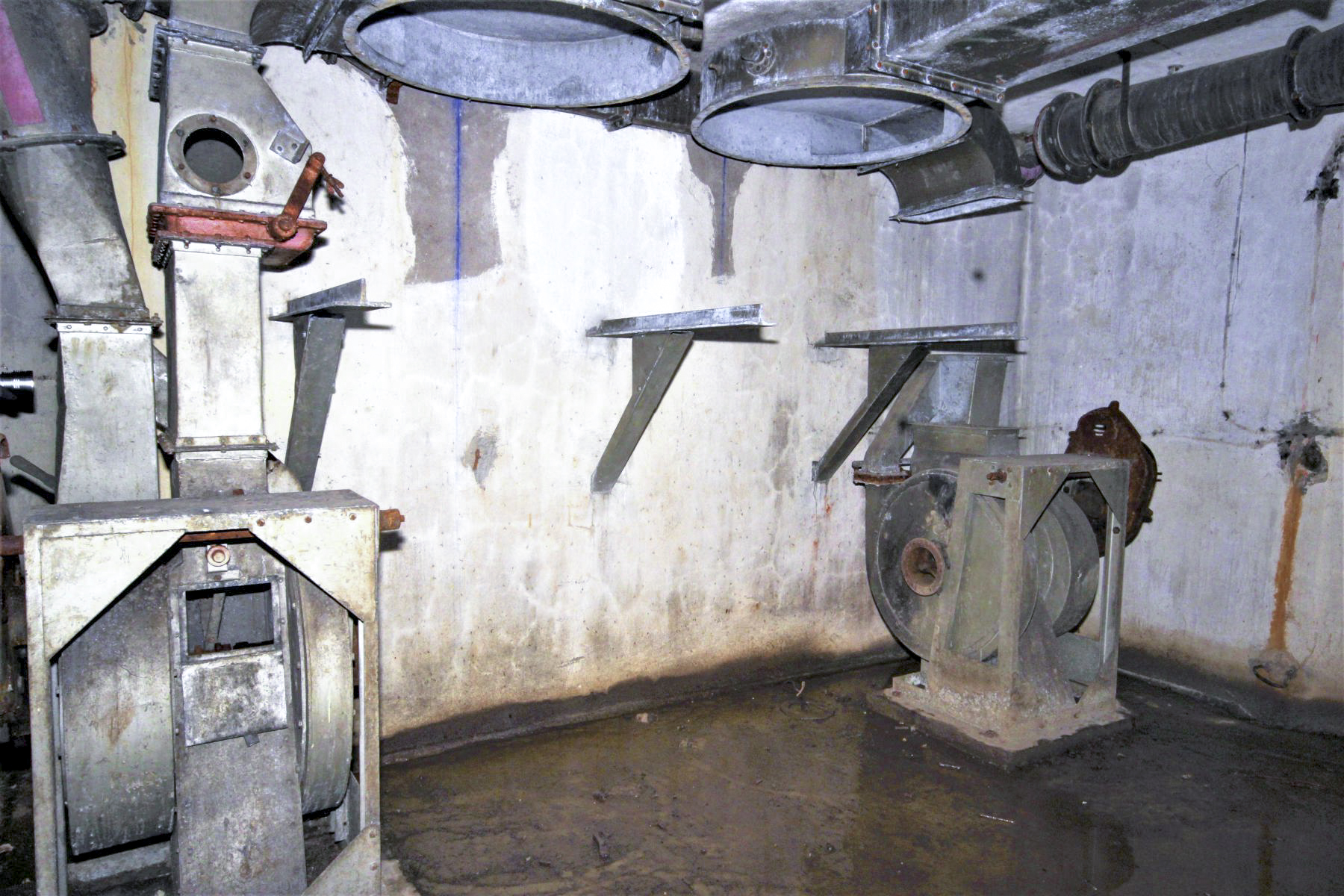

Les restes de la ventilation
