ACHEN Nord Ouest
( Casemate d'infanterie - Double )
Secteur Fortifié
SFSA - SF Sarre
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Coordonnées
49.048807 - 7.176960
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Infanterie
La casemate de Achen Nord Ouest est dotée de :

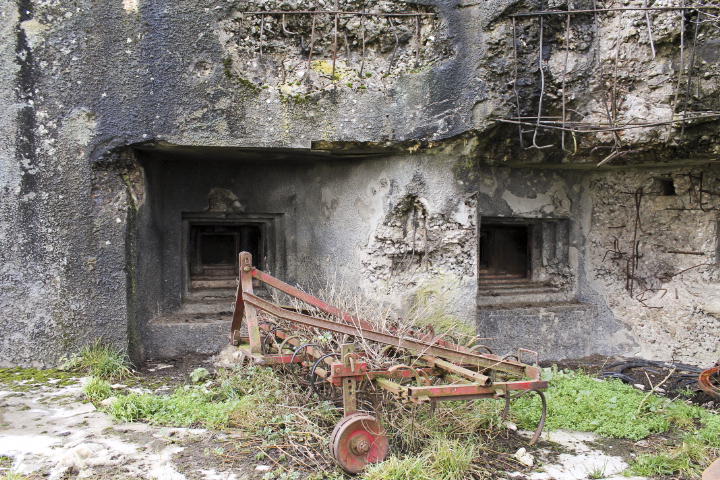

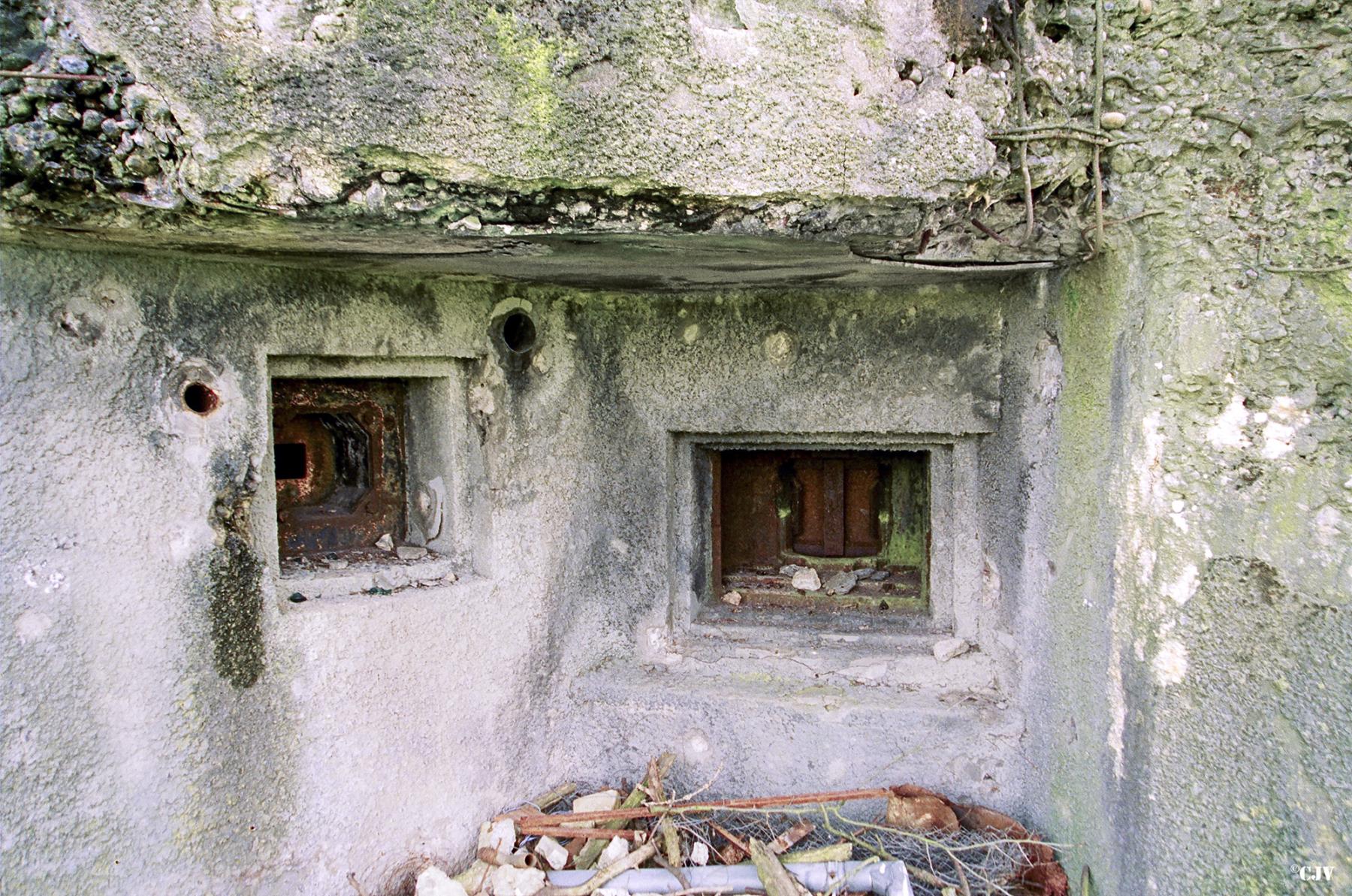

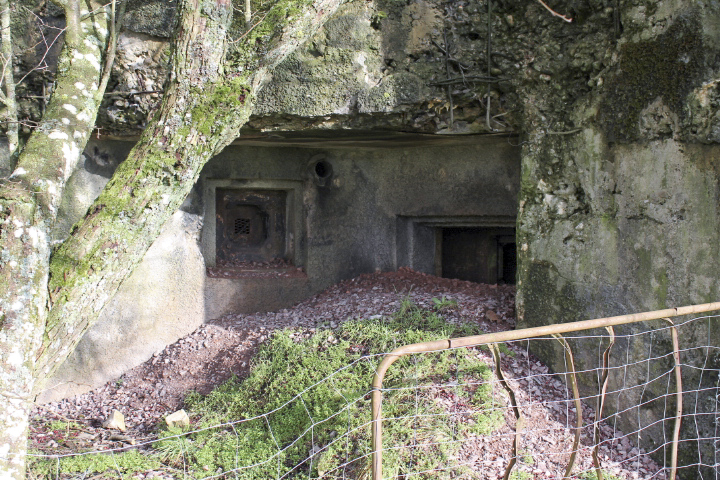

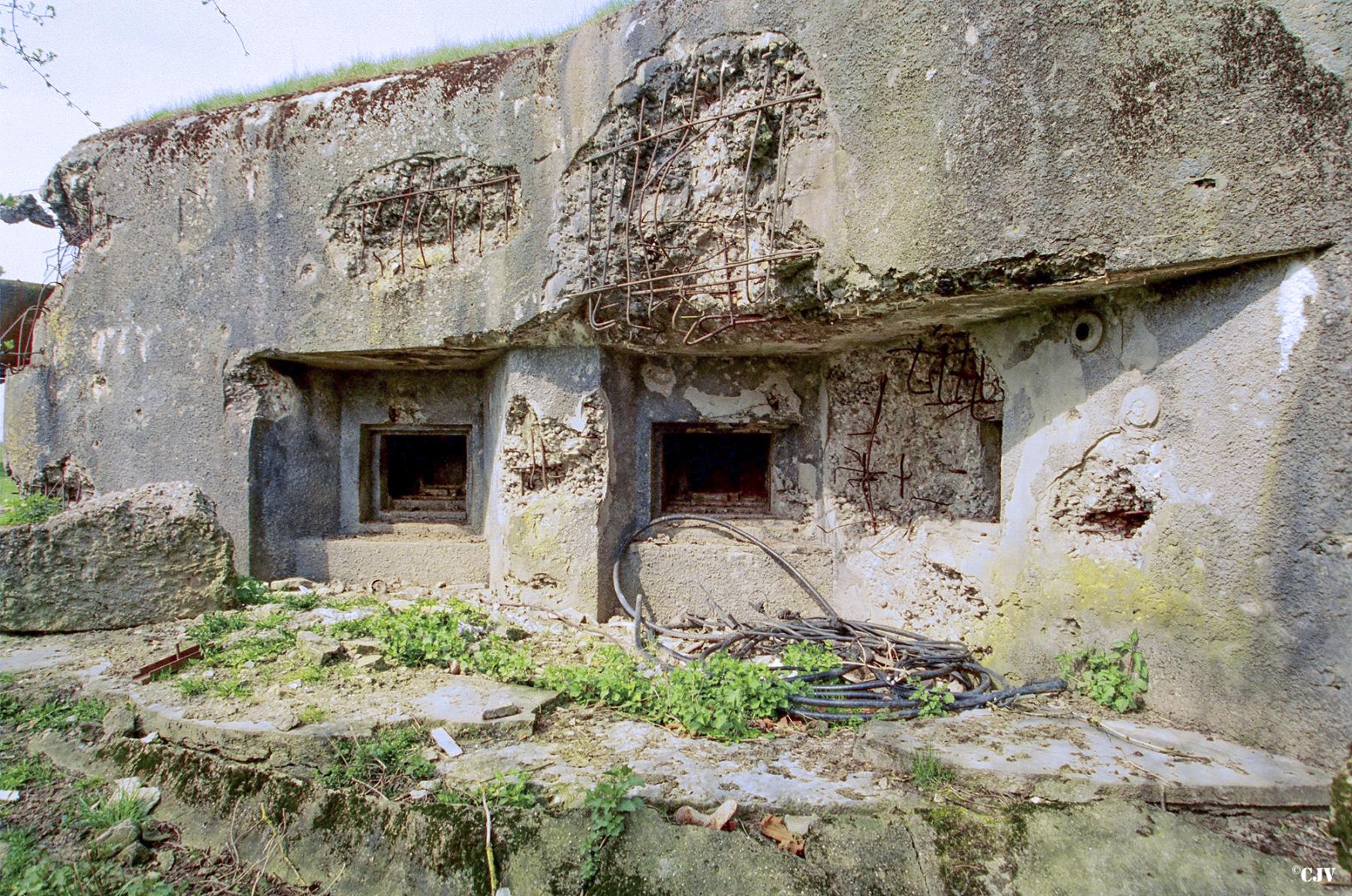

- deux créneaux pour jumelages de mitrailleuses Reibel MAC 31 ou canon antichar de 47 mm
- un créneau pour jumelages de mitrailleuses Reibel MAC 31
- trois créneaux pour fusil mitrailleur

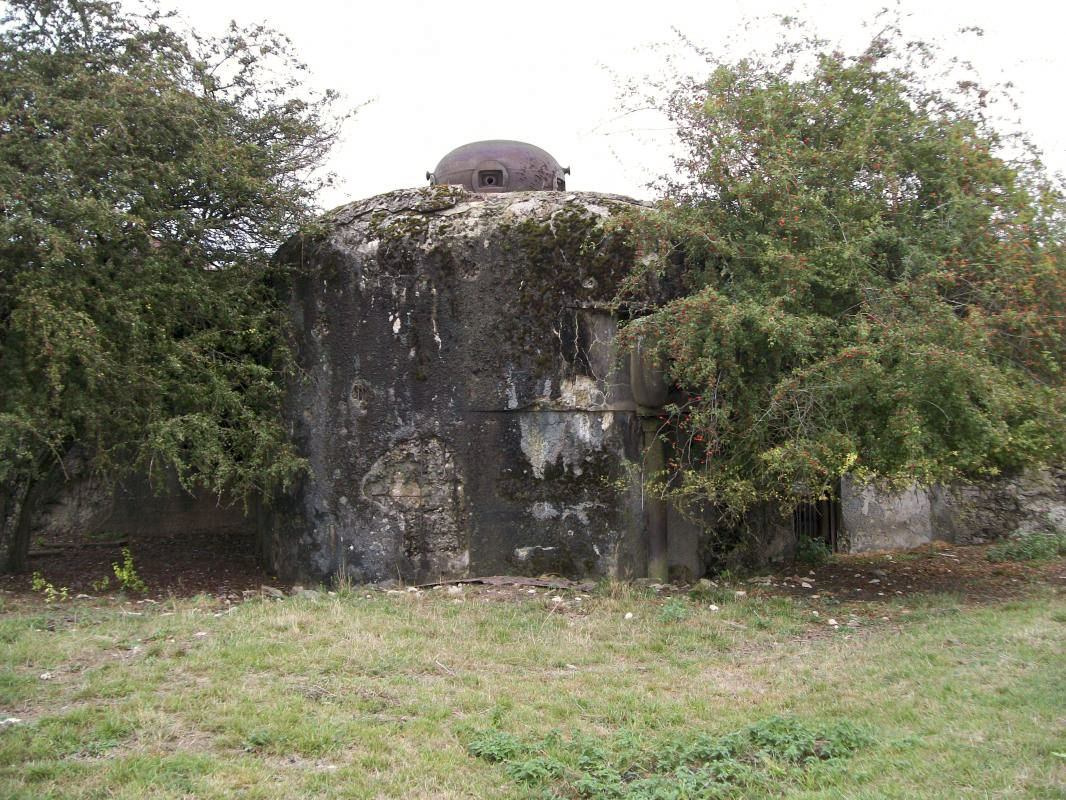

- une cloche AM (Arme mixte, mitrailleuses et canon de 25 mm)

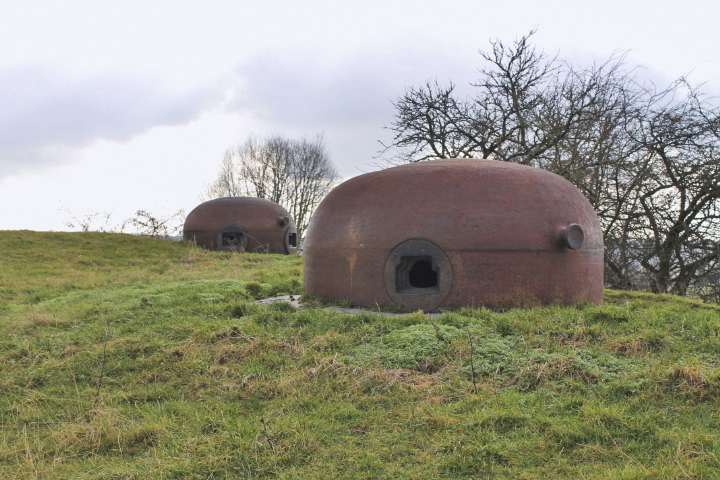

- 2 cloches type GFM B (fusil mitrailleur)
ARMEMENT, Spécificités
L'une de ses chambres de tir n'est doté que d'un seul créneau pour jumelage de mitrailleuses et canon de 47.
Ce créneau est compensé par la cloche arme mixte de la casemate flanquant en direction de l'ouvrage du Haut Poirier
CONSTRUCTION, Description

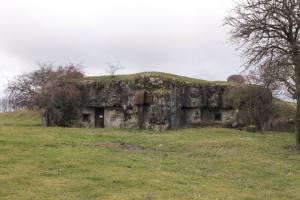

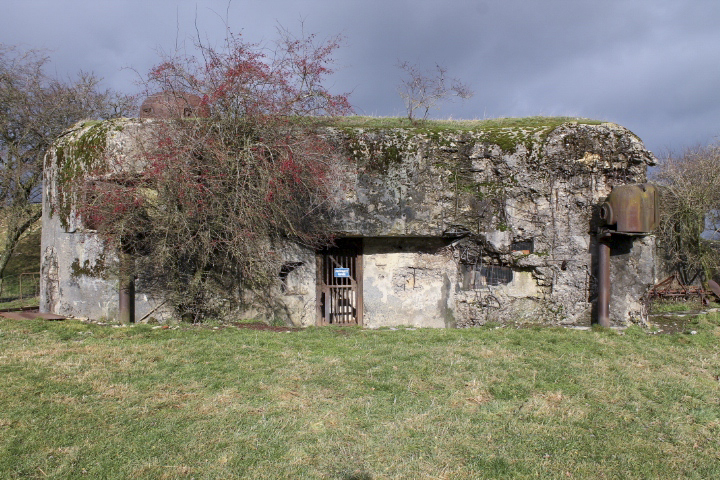

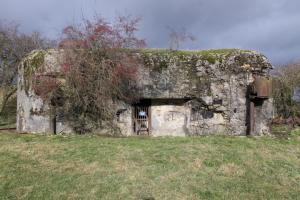

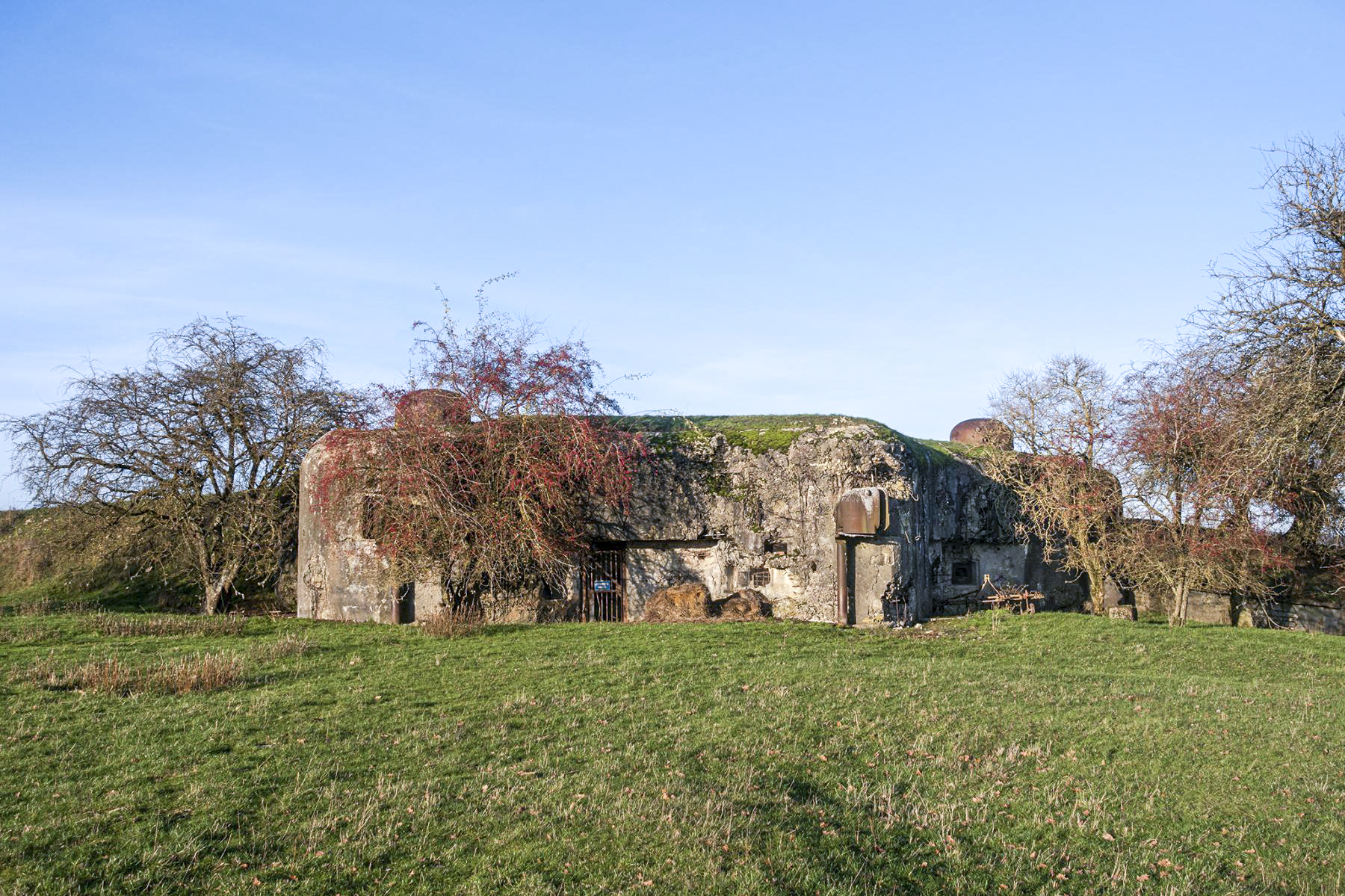

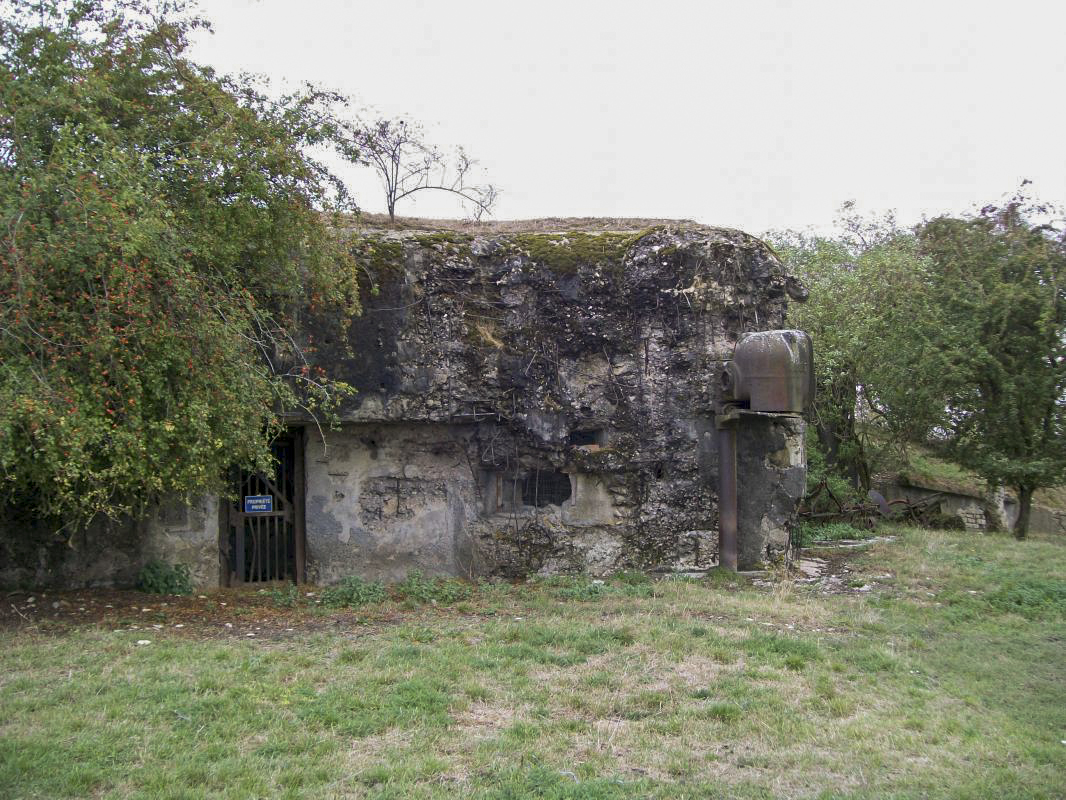

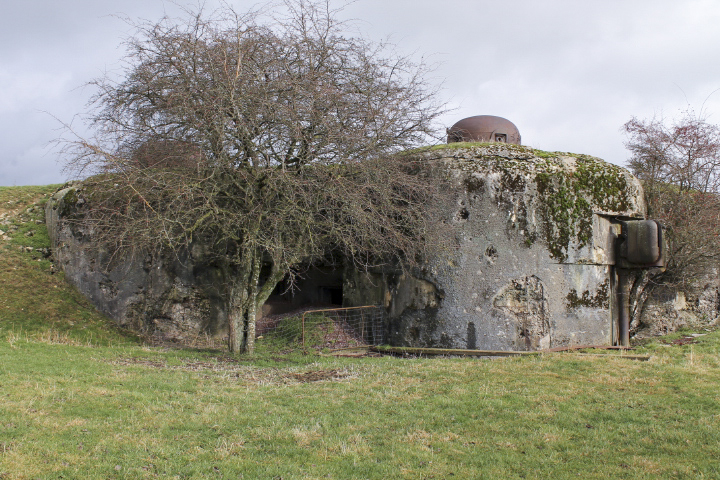

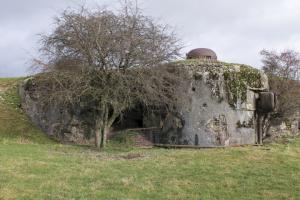

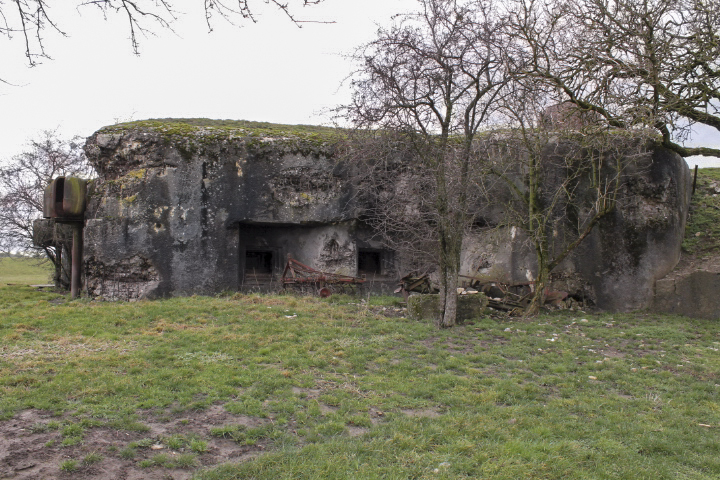

La casemate d'ACHEN Nord Ouest est une casemate d'infanterie double concue par la CORF dans le cadre des nouveaux fronts (Mle 1936) et réalisée par une entreprise civile. Elle comporte un niveau en sous-sol renfermant principalement le groupe électrogène et la ventilation.
DENOMINATION, Dénominations alternatives
la numérotation allemande de la caemate était Zwischenwerke 428
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate au réseau téléphonique de la fortification Maginot était Ca 226
Source(s) :
Schéma des liaisons du commandement - Secteur de Rohrbach
EFFECTIF, Commandement et/ou unité
EQUIPEMENT, Transmissions
La casemate de Achen Nord Ouest est doté d'un central téléphonique pour 12 abonnés composé d'un carter étanche et de deux centraux à 8 et 4 directions. Le matériel est du type TM 32
Page n° 10790 mise à jour le 21/01/2024 -
© wikimaginot.eu 2025
L'accés aux documents en ligne est réservé aux utilsateurs inscrits sur le site.
Plan allemand de la casemate
Auteur : Inconnu
Date : 01/01/1944
Droits réservés
Document #19053 disponible en ligne (104.36 Ko)
Casemate Nord Ouest d'Achen
Distribution des abonnés au niveau du central de la casemate
Peut être une prévision pré-mobilisation non respectée ensuite
Auteur : Génie
Provenance : archives Musée Moselle 39-45 - Hagondange
Reproduction et diffusion interdites sans l'accord écrit d'Ascomémo (ascomemo.chez.com)
Document #90461 disponible en ligne (319.58 Ko)
Casemate d'Achen Nord Ouest
Plan de feux de la casemate
Auteur : Génie
Date : 06/06/1935
Droits réservés
Versé par : Remi Fontbonne
Mis en forme par : Pascal Lambert
Document #121334 disponible en ligne (1.3 Mo)
Casemate d'Achen Nord Ouest
Plan d'implantation des réseaux
Auteur : Génie
Date : 06/06/1935
Droits réservés
Versé par : Remi Fontbonne
Mis en forme par : Pascal Lambert
Document #121335 disponible en ligne (1.17 Mo)
Casemate d'Achen Nord Ouest
Plan de feux de mittrailleuses
Auteur : Génie
Date : 06/06/1935
Droits réservés
Versé par : Remi Fontbonne
Mis en forme par : Pascal Lambert
Document #121336 disponible en ligne (1.08 Mo)
Casemate d'Achen Nord Ouest
Plan d’implantation de la casemate
Avis du service des matériels de la fortification
Auteur : STG
Date : 03/07/1935
Droits réservés
Versé par : Remi Fontbonne
Mis en forme par : Pascal Lambert
Document #121337 disponible en ligne (266.77 Ko)
