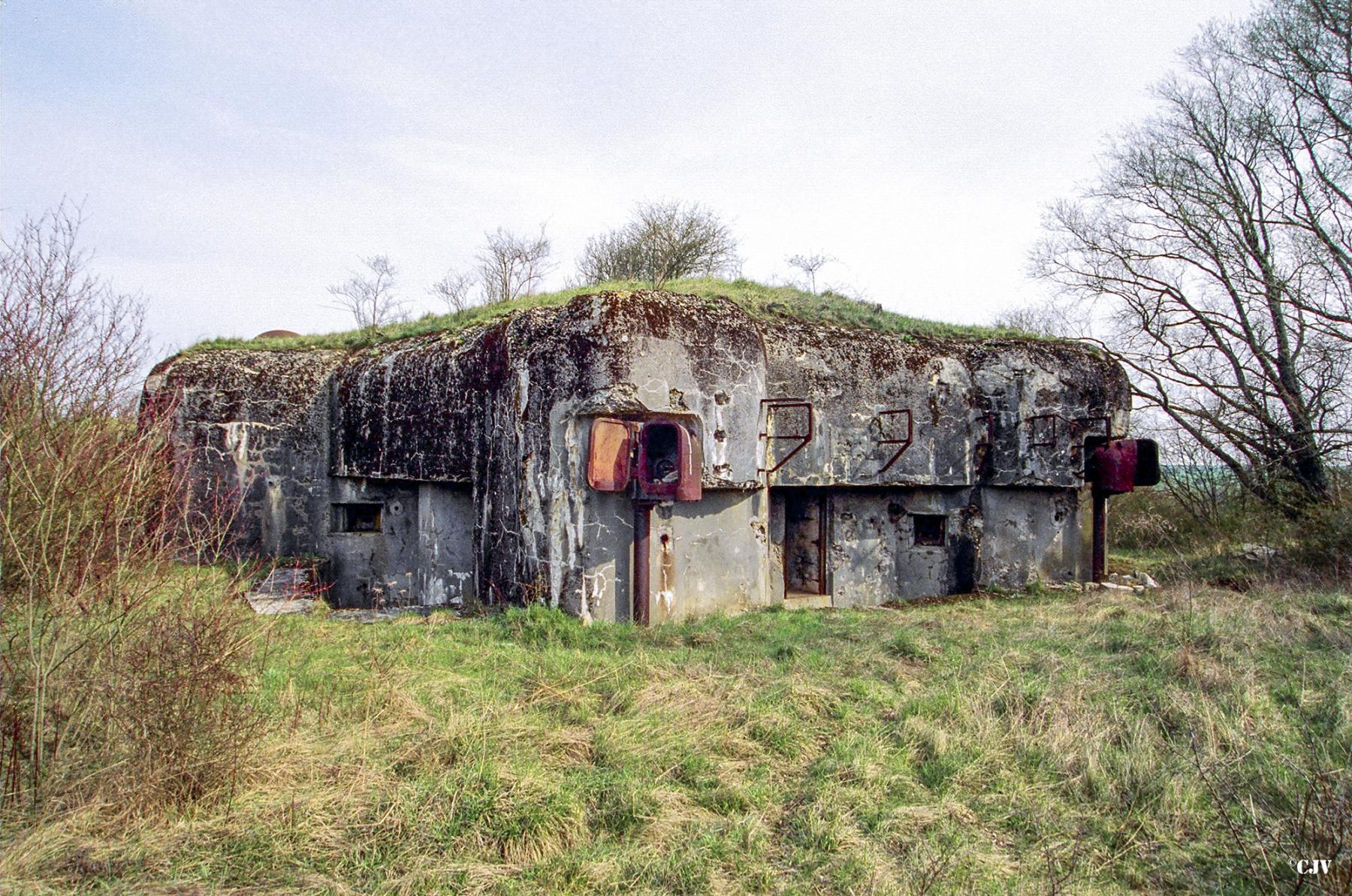

ACHEN Nord Est

La casemate d'Achen Nord Est était dotée de l'armement suivant :

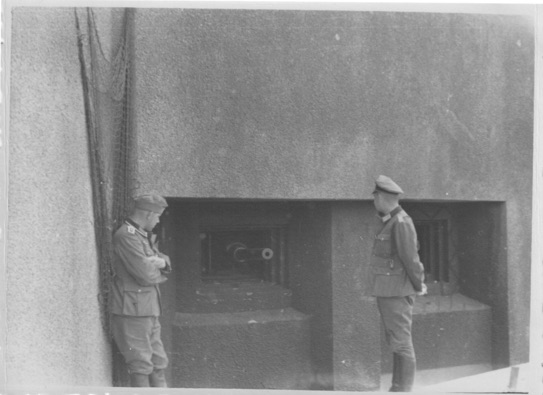

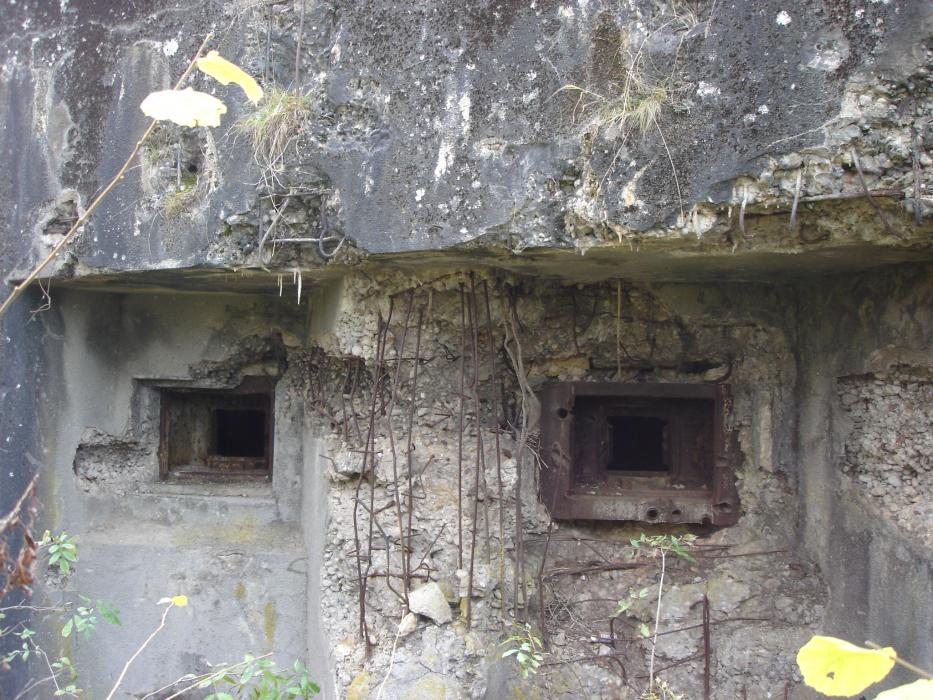

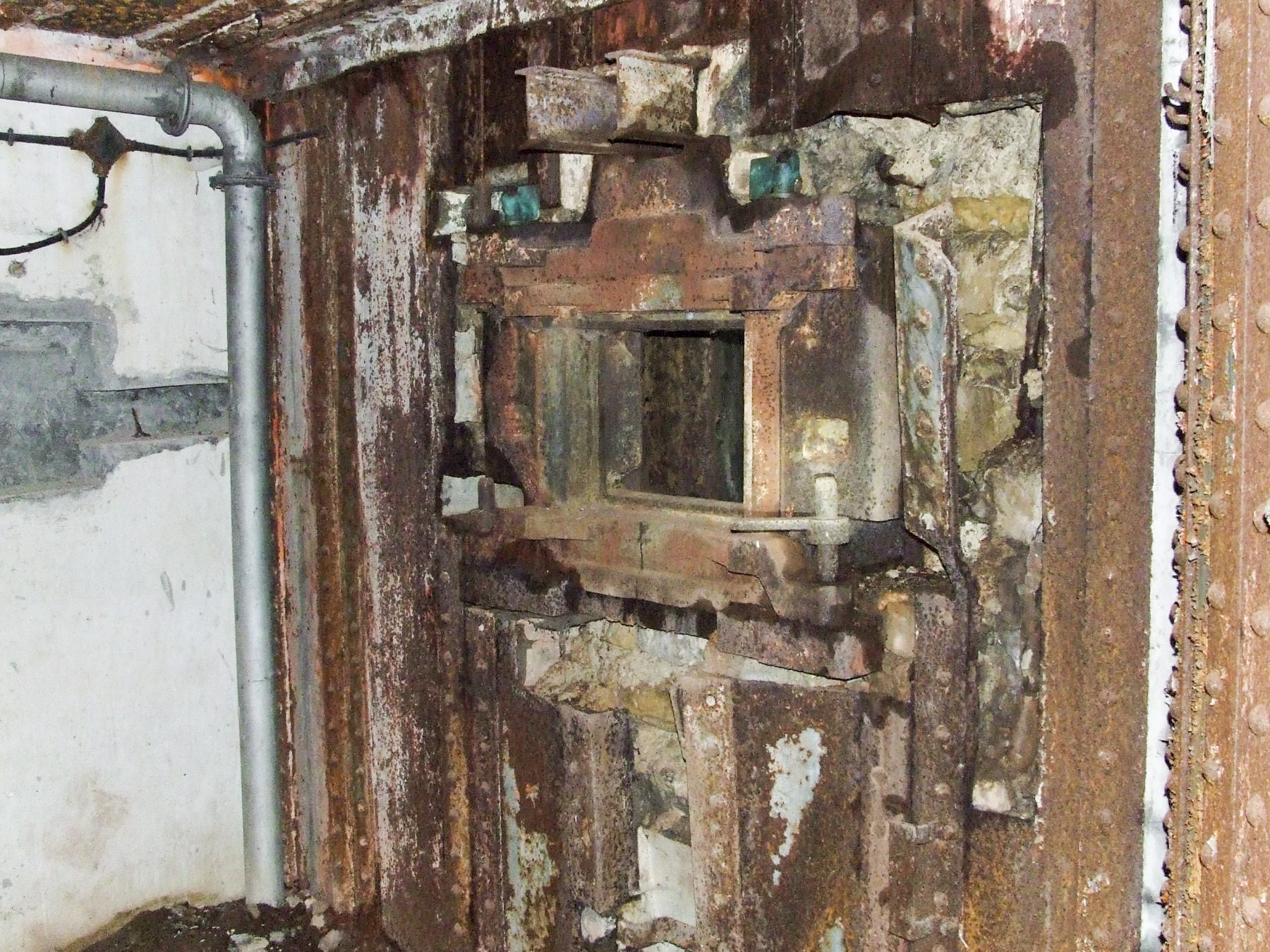

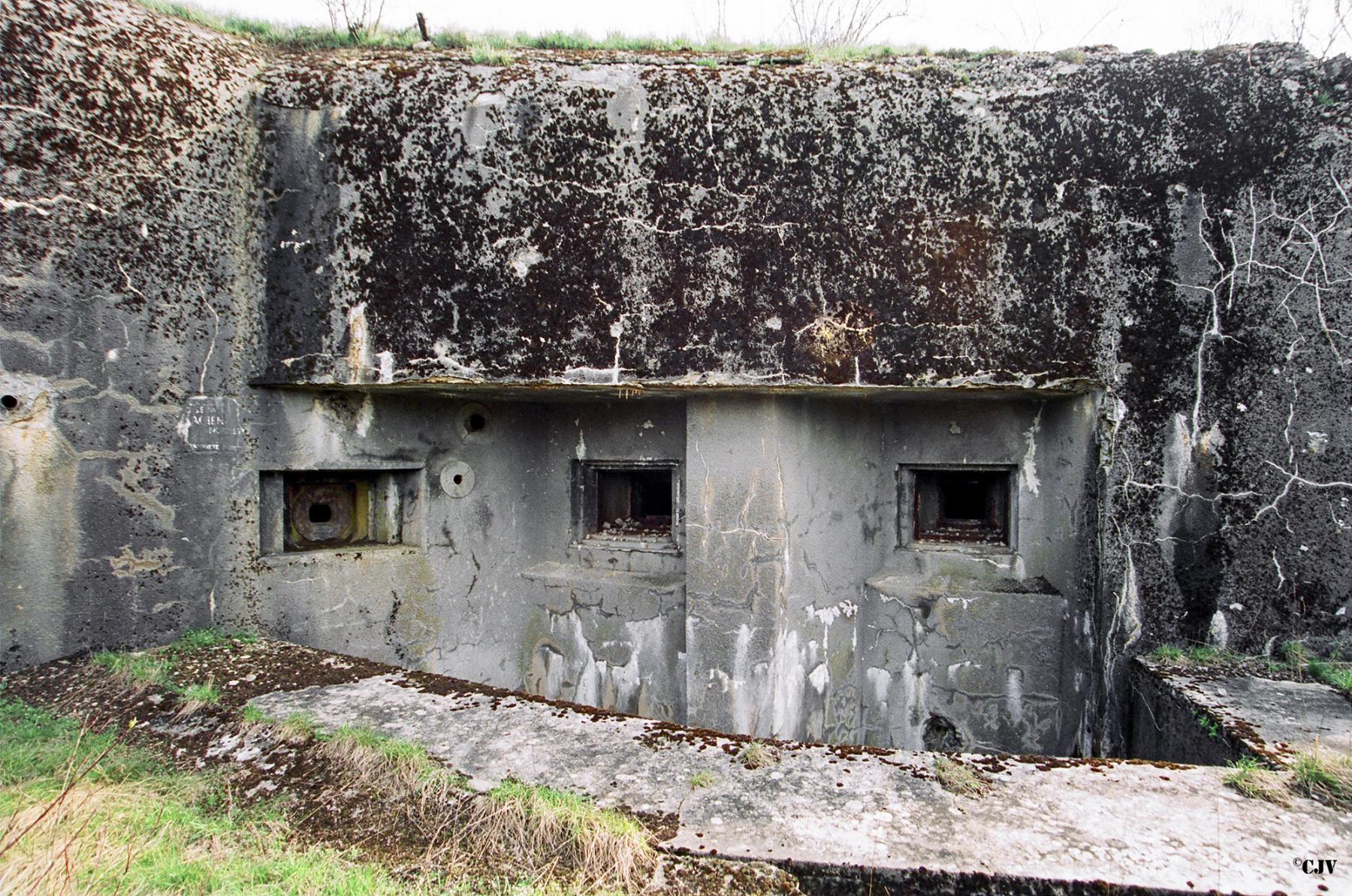

- 2 créneaux pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm sur bi-rail
- 2 créneaux pour jumelage de mitrailleuses Reibel MAC 31
- 4 créneaux pour fusil mitrailleur 24/29 dont un de porte
- 1 cloche pour Arme Mixte (JM de mitrailleuses Reibel MAC 31 et canon antichar de 25)

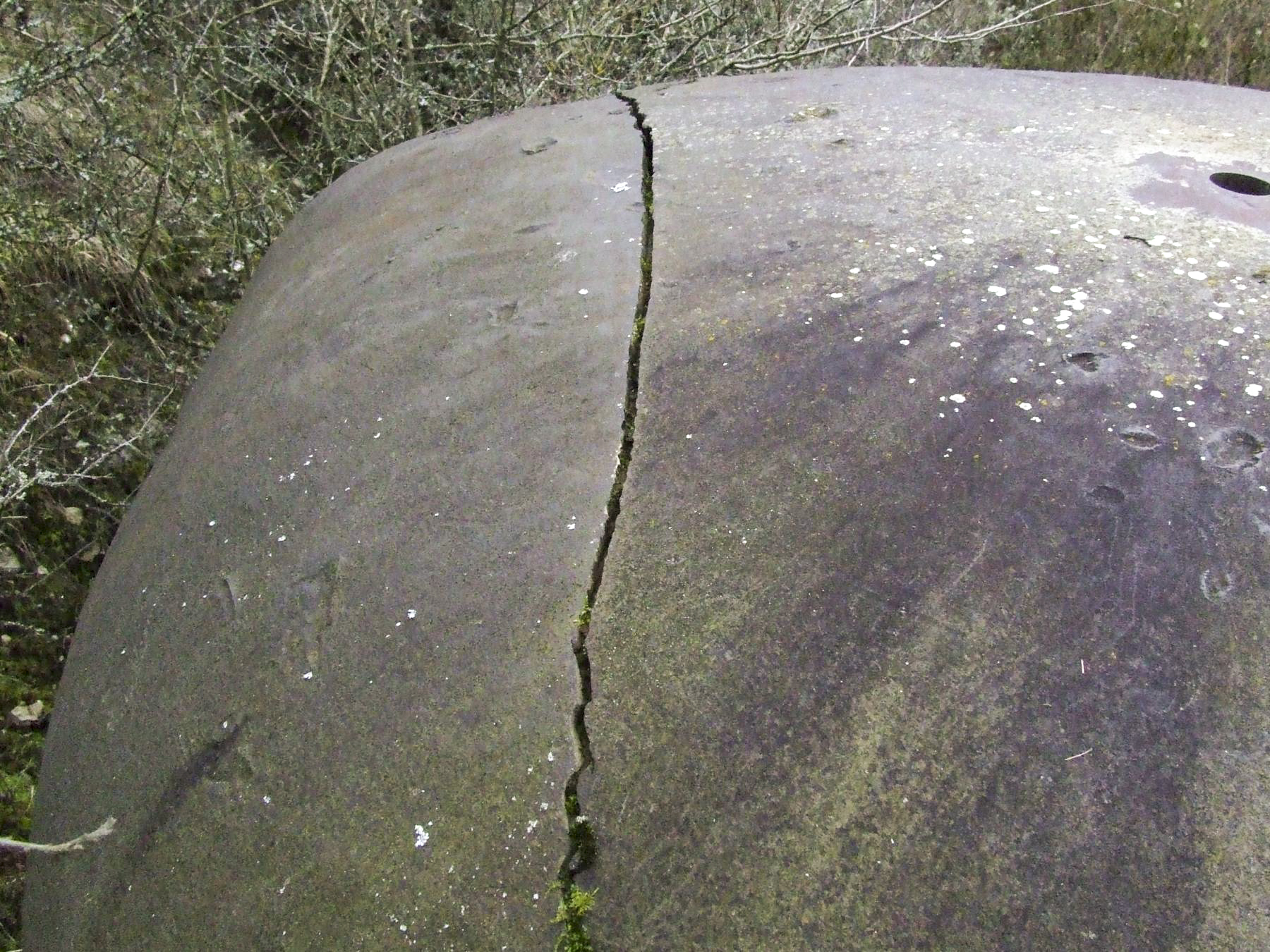

- 2 cloches GFM type B (dont une dote d'un périscope J2 pour l'observation d'artillerie)

Le numéro d'abonné de la casemate au réseau téléphonique de la fortification Maginot était Ca 231

Schéma des liaisons du commandement - Secteur de Rohrbach
Source(s) :
Schéma des liaisons du commandement - Secteur de Rohrbach

L'équipage de la casemate était issu de la 1°CEC du 133° RIF et placé sous le commandement du Lt KERSUAL puis du SLt GRIES

La casemate était dotée d'un central extensible composé d'un panneau pour 32 abonnés, du boitier de protection y afférent et d'une table d'exploitation pour 14 circuits.

Le brassage des circuits puits était fait par l'intermédiaire d'un répartiteur type 3 au niveau du central et d'un répartiteur type 1 dans la casemate.
Source(s) :
Doc joint

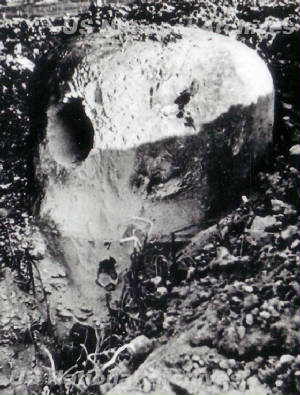

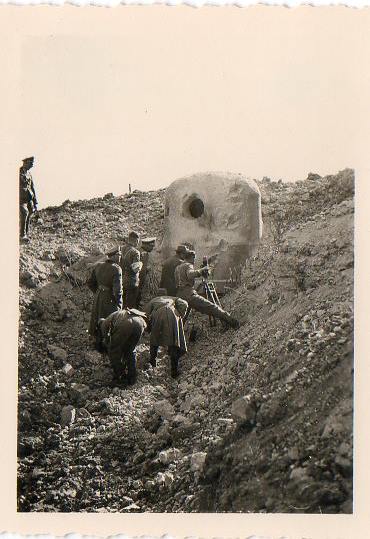

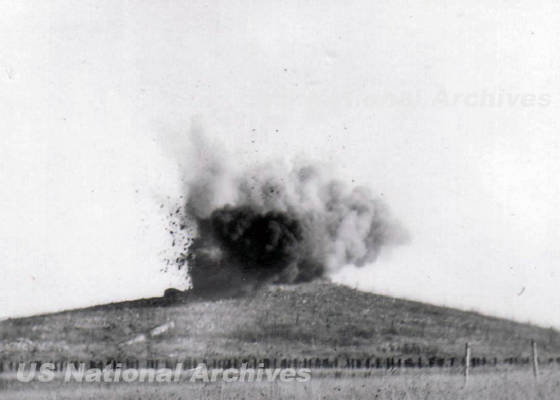

Les dégâts importants faits à la casemate sont dus aux tirs d'un obusier de 210 mm effectués dans la cadre d'un film de propagande allemand nommé Victory

Plan d'implantation particulier émis par la DTF 20° Région Militaire le 22 Mars 1934 (dossier 929/S), et approuvé dans le principe le 30 Mars 1934 par DM 2092 2/4-S. Ce plan d'implantation ayant cependant soulevé des commentaires, la CORF prescrit début Mai à la DTF de réétudier la configuration de la casemate pour améliorer en particulier le flanquement vers l'ouest.

A peine la réétude entamée, une nouvelle note de la CORF (523/ORF) du 23 Mai 1934 reporte la casemate en 2° urgence, mettant de ce fait un terme au travail…

Celle-ci revient cependant dans les cartons le 29 Mars 1935, la CORF demandant de reprendre l'étude et d'adapter celle-ci à l'utilisation des cuirassements type "nouveaux fronts", ce que le projet d'origine n'intégrait pas. Un nouveau projet est donc proposé par la DTF (dossier 3008/S) le 25 Juin 1935, en trouvant un meilleur compromis entre l'amélioration du flanquement vers ACHEN-Nord sans trop perdre en qualité de flanquement vers l'Est (déplacement de la casemate d'origine d'une trentaine de mètres vers le haut de la colline).

La construction de la casemate revient à 3,35 MF (2 MF de gros-œuvre incluant le réseau périphérique, 0,5 MF de cuirassements et équipements, 0,85 MF d'armements et munitions).
Source(s) :
SHD 2V244, 9 NN 4458
