-2 créneaux JM et canon AC de 47mm
-1 créneau JM
-1 cloche AM
-2 cloches GFM type B
CONSTRUCTION, Description
Casemate CORF Double type "Nouveaux Fronts" à deux étages.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate au réseau téléphonique de la fortification était Ca 233
Source(s) : Organisation du réseau téléphonique du Secteur Fortifié de Rohrbach - Commandement
EFFECTIF, Commandement et/ou unité
Eléments de la 2e CEC du 166e RIF, commandés par le sous-lieutenant Hirsch.
Source(s) : Document #90481
HISTORIQUE, Construction
Plan d'implantation particulier émis par la DTF 20° Région Militaire le 14 Mars 1934 (dossier 813/S), et approuvé le 20 Avril 1934 par DM 2575 2/4-S. Ce plan d'implantation, utilisant au départ des cuirassements de type "anciens Fronts", est mis en attente jusqu'en Mars 1935 que cette question de l'équipement des composantes "nouveaux Fronts" soient tranchée.
La casemate Ouest de SINGLING revient sur la table le 29 Mars 1935, la CORF demandant de reprendre l'étude et d'adapter celle-ci à l'utilisation des cuirassements type "nouveaux fronts". Un nouveau projet est donc proposé par la DTF (dossier 3274/S) le 4 Juillet 1935, qui reprend dans les grandes lignes le projet de 1934. La seule modification notable est l'orientation de la chambre de tir Est pour échapper à une direction dangereuse vers Gros-Réderching. La casemate reprend par ailleurs les dispositions générales de la casemate de la STATION de ROHRBACH, de configuration similaire, tel que suggéré par la CORF.
La construction de la casemate revient à 3,05 MF (1,85 MF de gros-œuvre incluant le réseau périphérique, 0,5 MF de cuirassements et équipements, 0,7 MF d'armements et munitions). Ce budget est en dépassement de 0,3 MF du fait de l'ajout de la cloche pour arme-mixte qui n'était pas prévue au devis d'Avril 1935.
Source(s) : SHD 2V244, 9 NN 4458

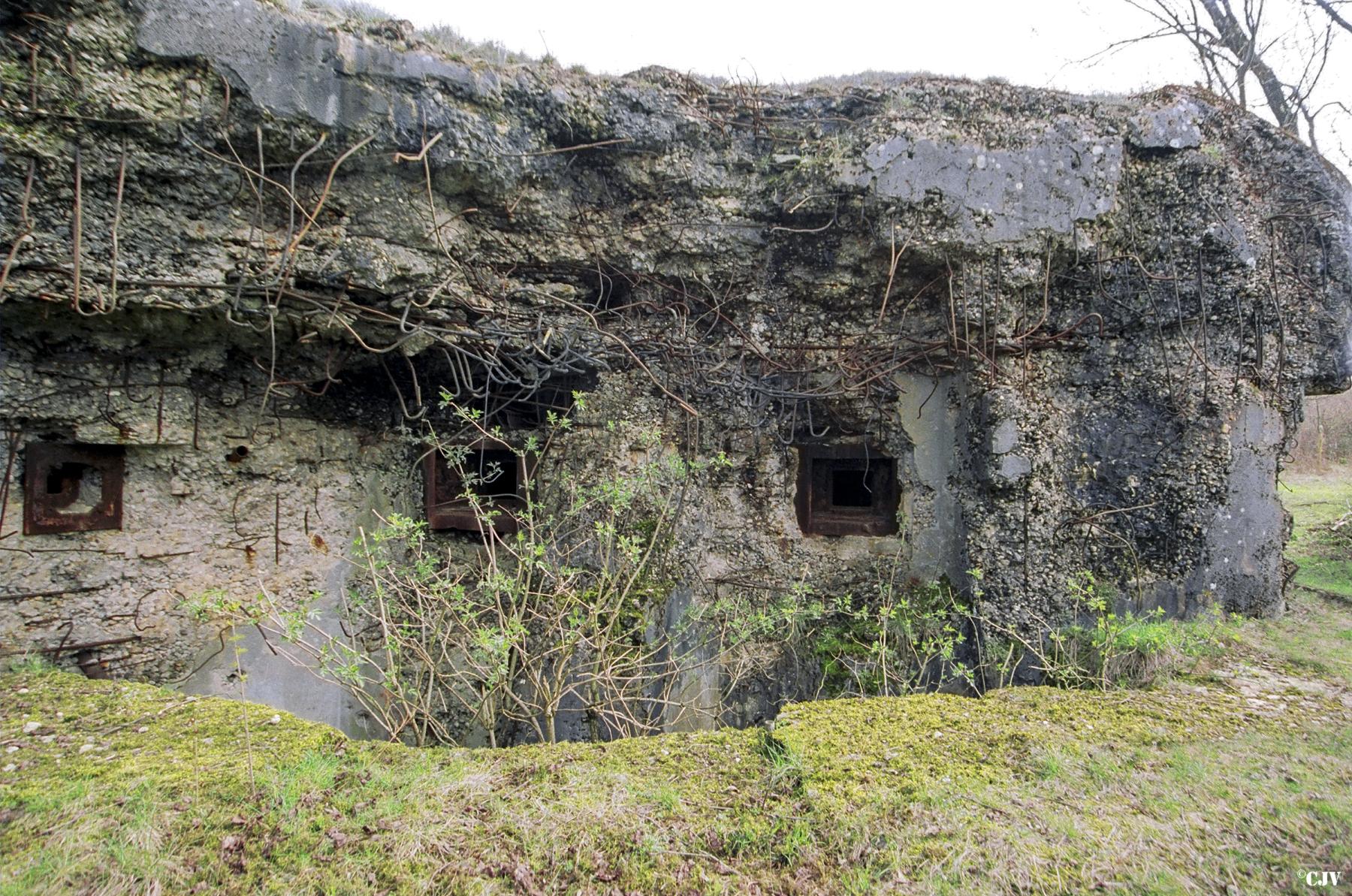

Façade Ouest, labourée par les tirs allemands. Auteur : JMJ-73
La casemate Auteur : HEMMERT Valentin
La casemate Auteur : HEMMERT Valentin
Auteur : CJ Vermeulen
Chambre de tir est Auteur : JMJ-73

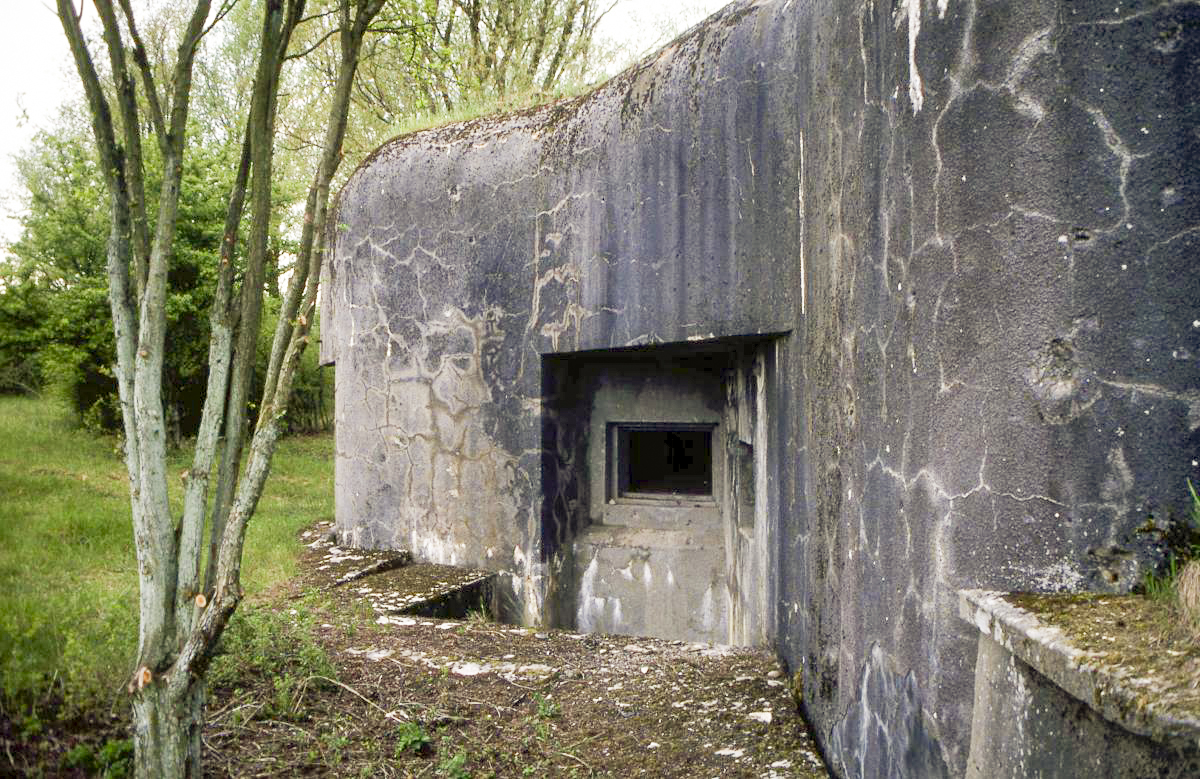

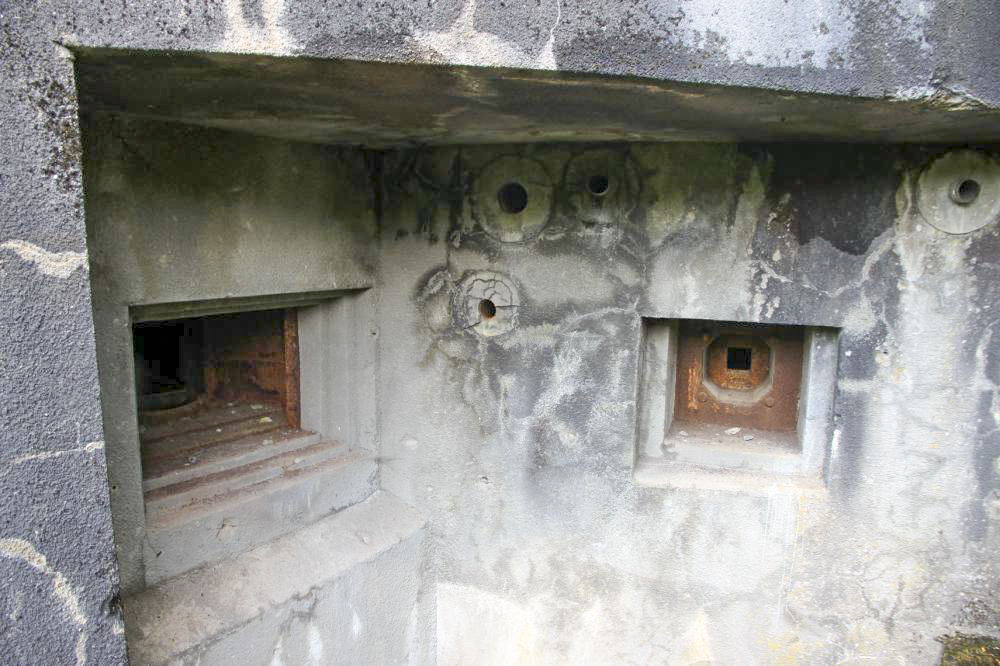

Créneau type FM B pour FM 24/29 assurant la défense e l'entrée Auteur : JMJ-73
Auteur : CJ Vermeulen

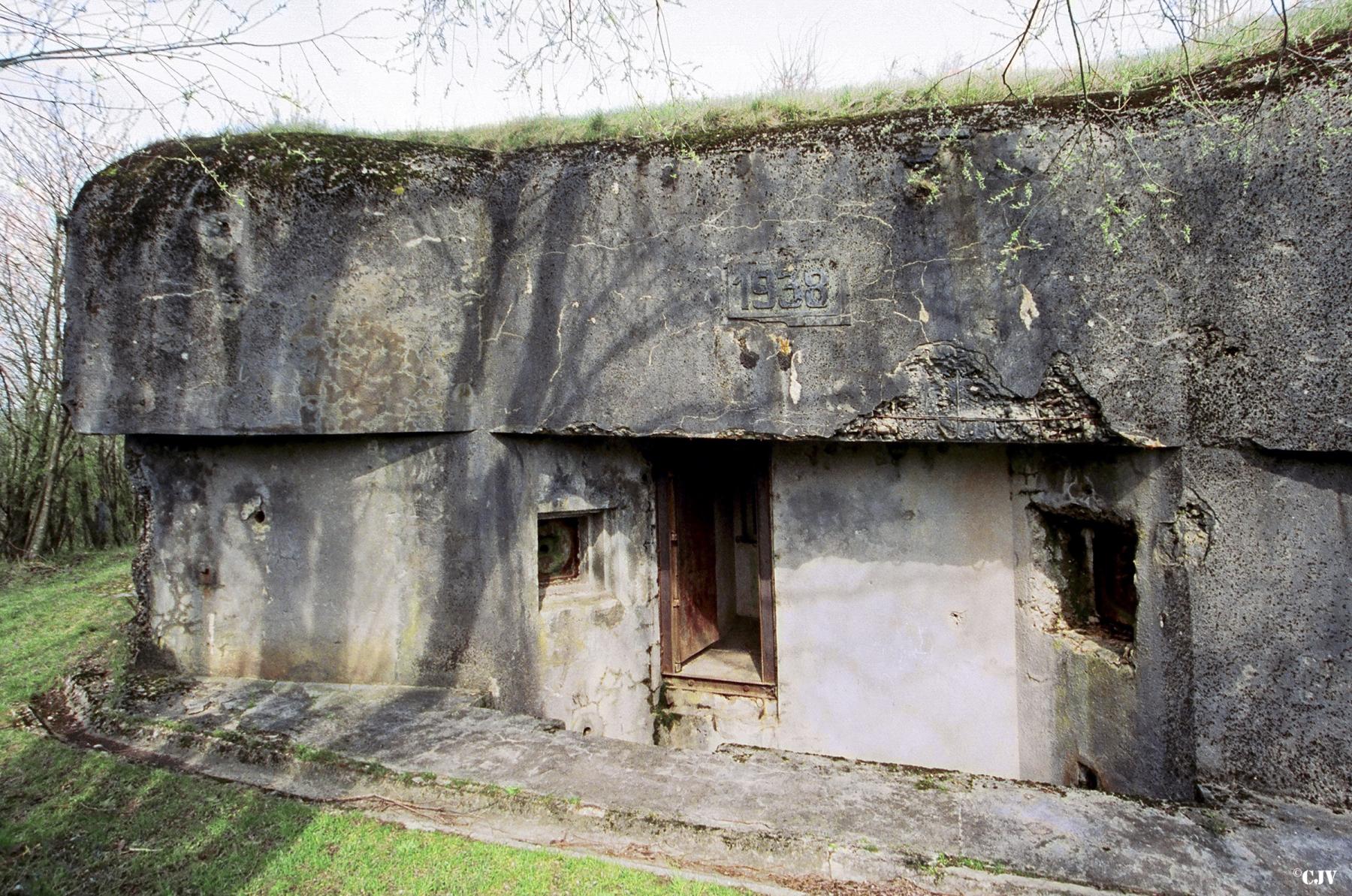

L’entrée Auteur : HEMMERT Valentin
Auteur : CJ Vermeulen

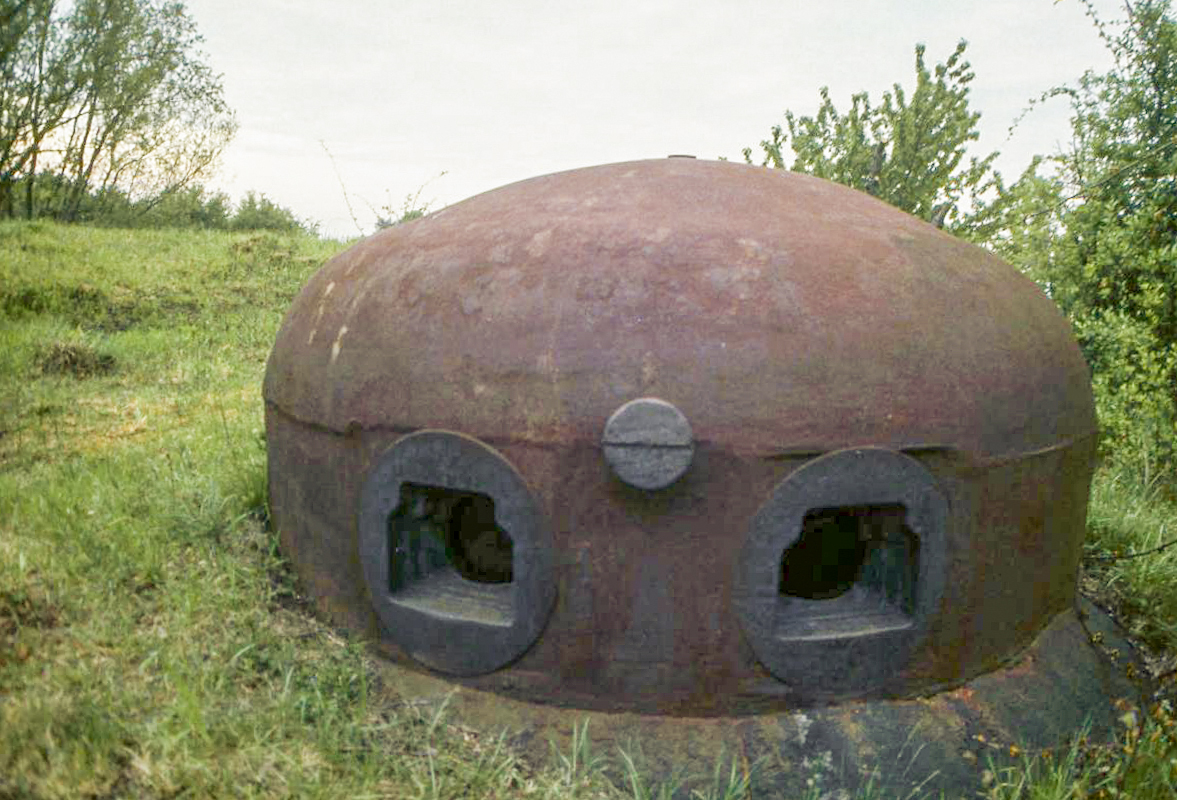

Cloche AM Auteur : HEMMERT Valentin
La cloche GFM Ouest Auteur : STENGER Mathieu
La cloche GFM Est Auteur : STENGER Mathieu
L'entrée de la casemate Auteur : STENGER Mathieu

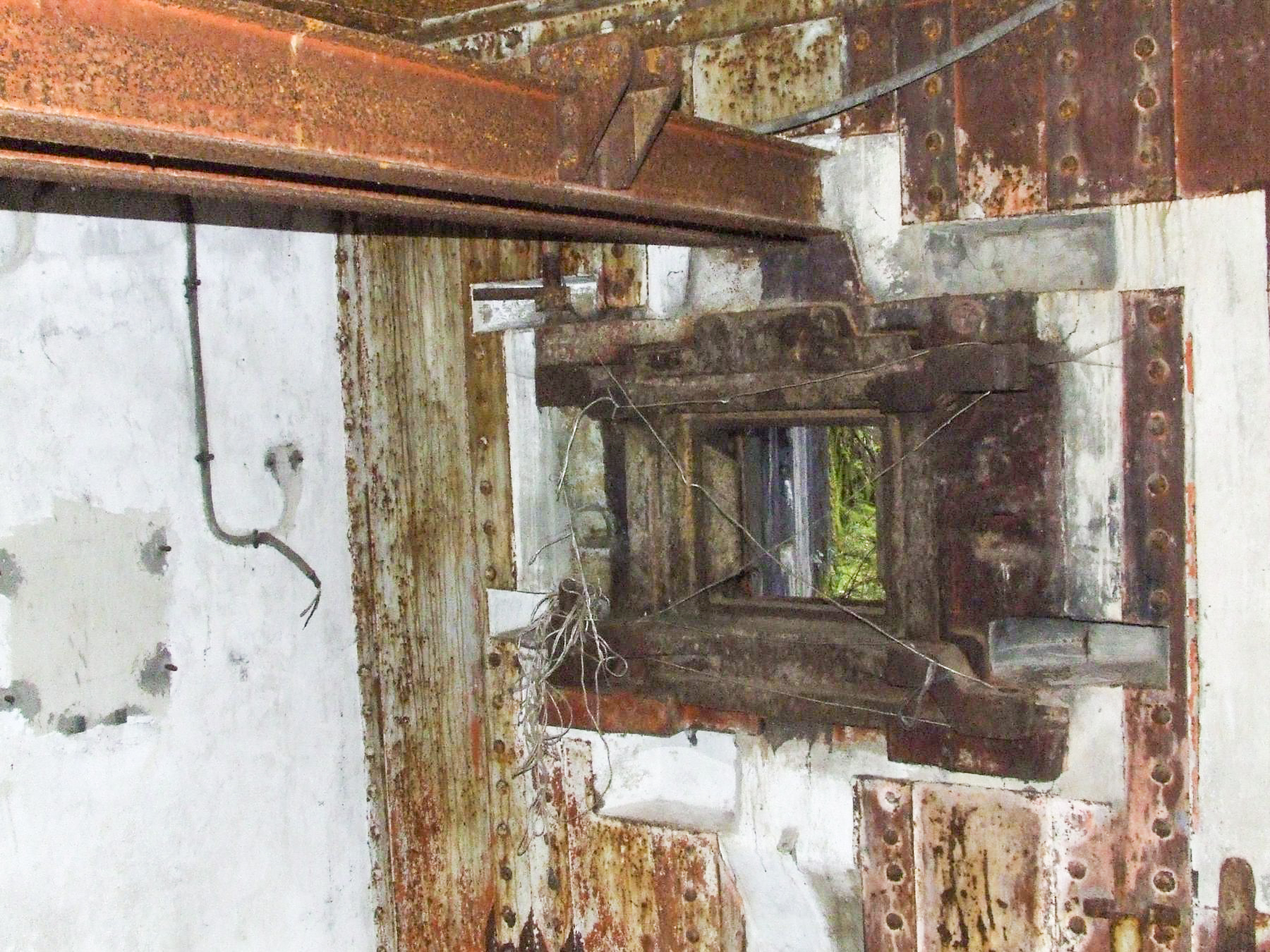

Le créneau JM et AC47 de la chambre de tir Est Auteur : STENGER Mathieu
Le créneau pour FM Auteur : STENGER Mathieu
Le puits d'une cloche GFM Auteur : STENGER Mathieu
Le mécanisme de la cloche GFM Auteur : STENGER Mathieu
La cloche AM Auteur : STENGER Mathieu
La cloche AM Auteur : STENGER Mathieu

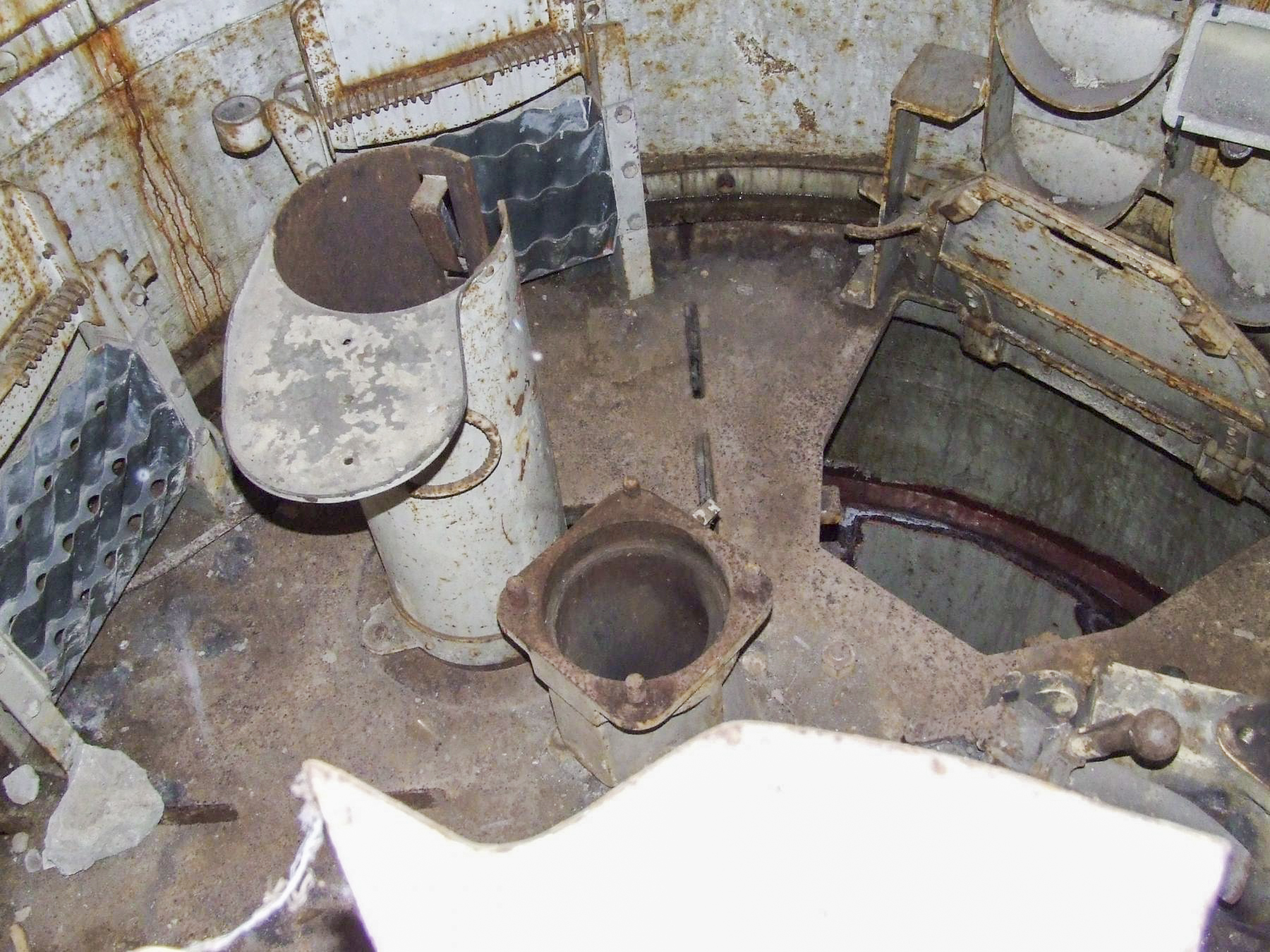

L'intérieur de la cloche AM Auteur : STENGER Mathieu
Le central téléphonique Auteur : STENGER Mathieu
Une armoire à clés Auteur : STENGER Mathieu
L'étage inférieur Auteur : STENGER Mathieu
La salle de repos Auteur : STENGER Mathieu

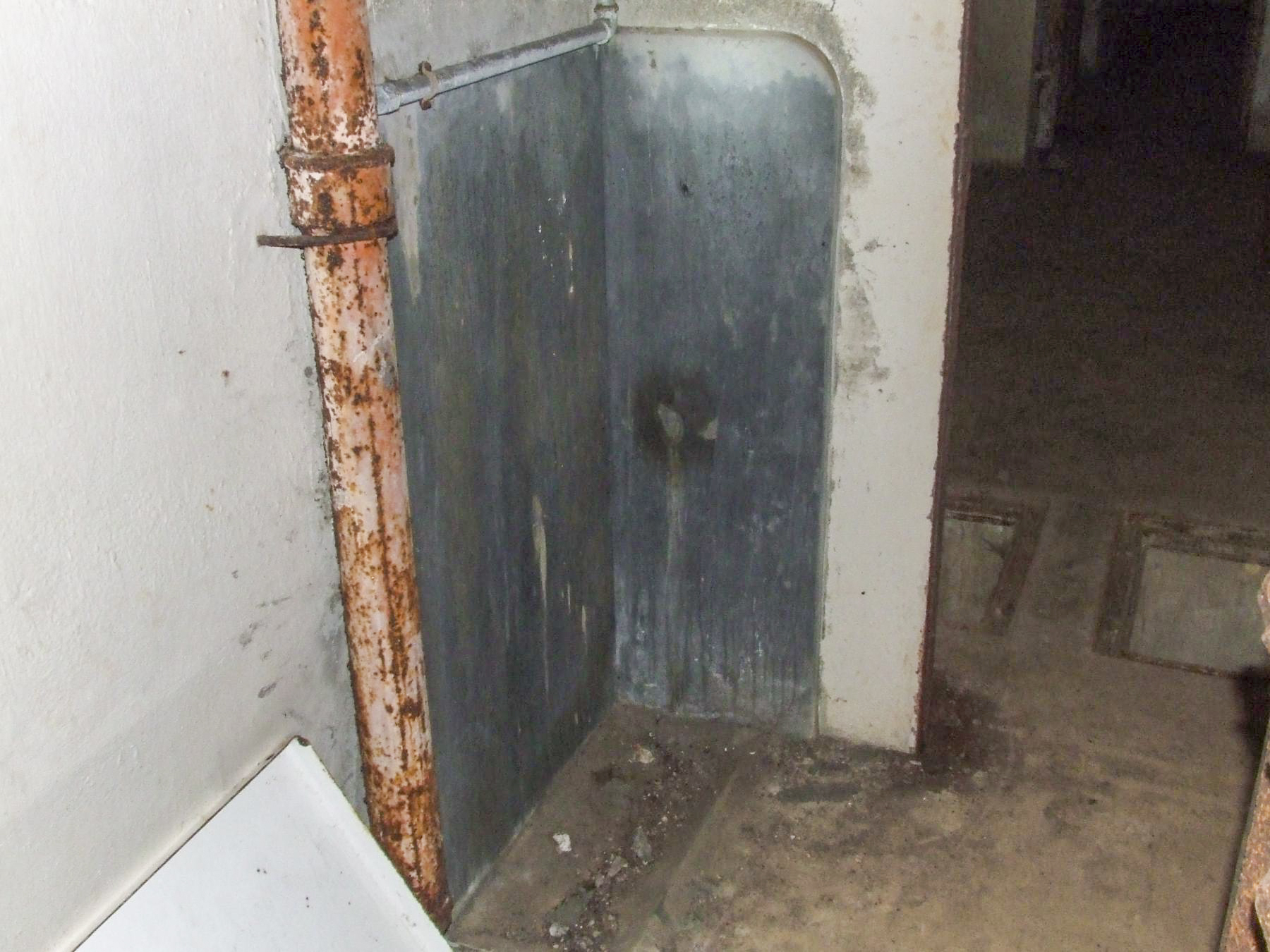

Un urinoir Auteur : STENGER Mathieu
Le local du groupe électrogène Auteur : STENGER Mathieu

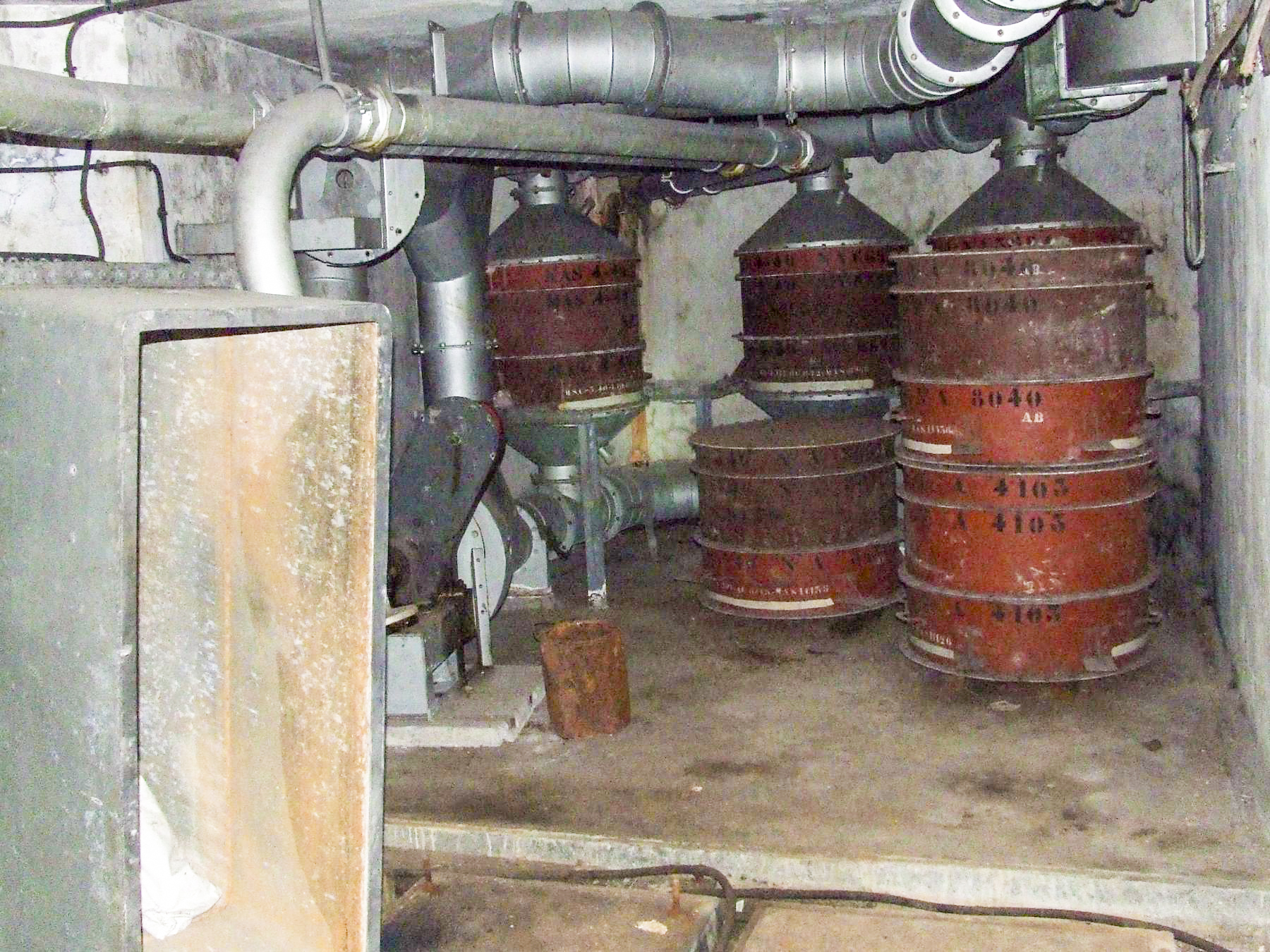

La salle des filtres Auteur : STENGER Mathieu
Un des filtres Auteur : STENGER Mathieu
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
CJ Vermeulen
SINGLING OUEST - (Casemate d'infanterie)

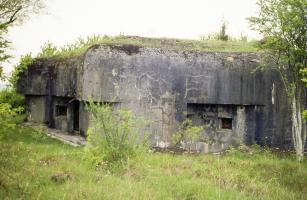

Photo prise le 09 avril 2000 Auteur : CJ Vermeulen Reproduction et diffusion interdites sans l'accord de l'auteur
