Ces abris caverne CORF pour réserves locales sont des éléments envisagés très tot dans la définition des formes techniques de la nouvelle fortification des frontières. Ils font l'objet d'un chapitre spécifique dans la Notice du 27 Décembre 1929 relative à l’organisation d'abris pour les réser..........
Plus d'informations ...
Notes et informations
CONSTRUCTION, Cout
Les dépenses cumulées de construction de l'abri se montent à 3.450.000 F à mi-1935
Source(s) : SHD - 9NN4423
CONSTRUCTION, Description
L'abri du Freudenberg est un abri caverne à deux coffres d'entrée de construction CORF.
Il est relié par galerie à l'observatoire d'artillerie du Freudenberg
CONSTRUCTION, Mission, ou Fonction de l'objet
L'abri du Freudenberg abriterait le PC du 1er bataillon du 37° RIF.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de l'abri du Freudenberg au réseau téléphonique de la fortification Maginot était Ab 335
EFFECTIF, Commandement et/ou unité
L'abri du Freudenberg était occupé par le 37° RIF et placé sous le commandement du Lt Jacques.
HISTORIQUE, Construction
L'abri est classé par décret le 19 Mars 1935. A Mi-1935, il est considéré achevé à l'exception de l'installation de la pompe d'extraction du puits, dont le marché - comme pour les abris mitoyens - est passé mais la livraison n'a pas encore été effectuée. Le réseau de transmission reste aussi à achever.
Source(s) : SHD - 9NN4423
Entrée Est, salle des filtres Auteur : CJ Vermeulen Droits réservés

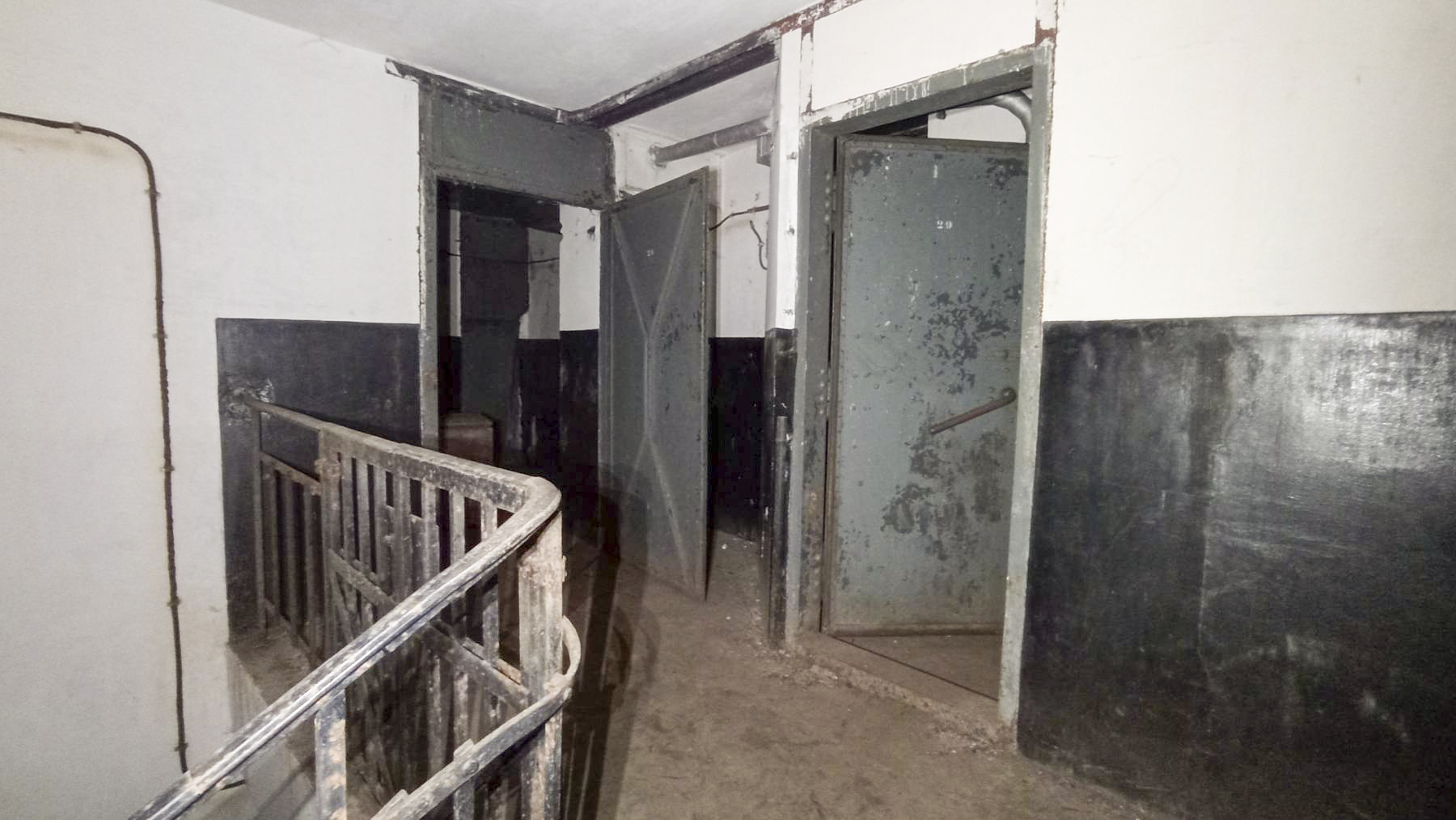

Entrée Est
La batterie alimentée par la chaudière vapeur permettant de réchauffer l'air neuf entrant dans l'ouvrage Auteur : CJ Vermeulen Droits réservés
L'entrée de l'egout Auteur : CJ Vermeulen Droits réservés
L'egout est aussi l'issue de secours Auteur : CJ Vermeulen Droits réservés
L'usine Auteur : CJ Vermeulen Droits réservés
La cuisine Auteur : CJ Vermeulen Droits réservés
Auteur : CJ Vermeulen Droits réservés
Auteur : CJ Vermeulen Droits réservés
La chaudière à charbon produisant de l'eau chaude pour le réchauffage de l'abri.
L'eau circule par effet de thermosiphon et alimente la batterie de chauffage insérée dans le circuit d'arrivée de l'air neuf. Auteur : CJ Vermeulen Droits réservés
Chaudière à vapeur. Le boitier de régulation de la chaudière et le manomètre donnant le pression de vapeur en grammes Auteur : CJ Vermeulen Droits réservés
Auteur : CJ Vermeulen Droits réservés
Chambre sous-officiers Auteur : CJ Vermeulen Droits réservés
Chambre troupe Auteur : CJ Vermeulen Droits réservés

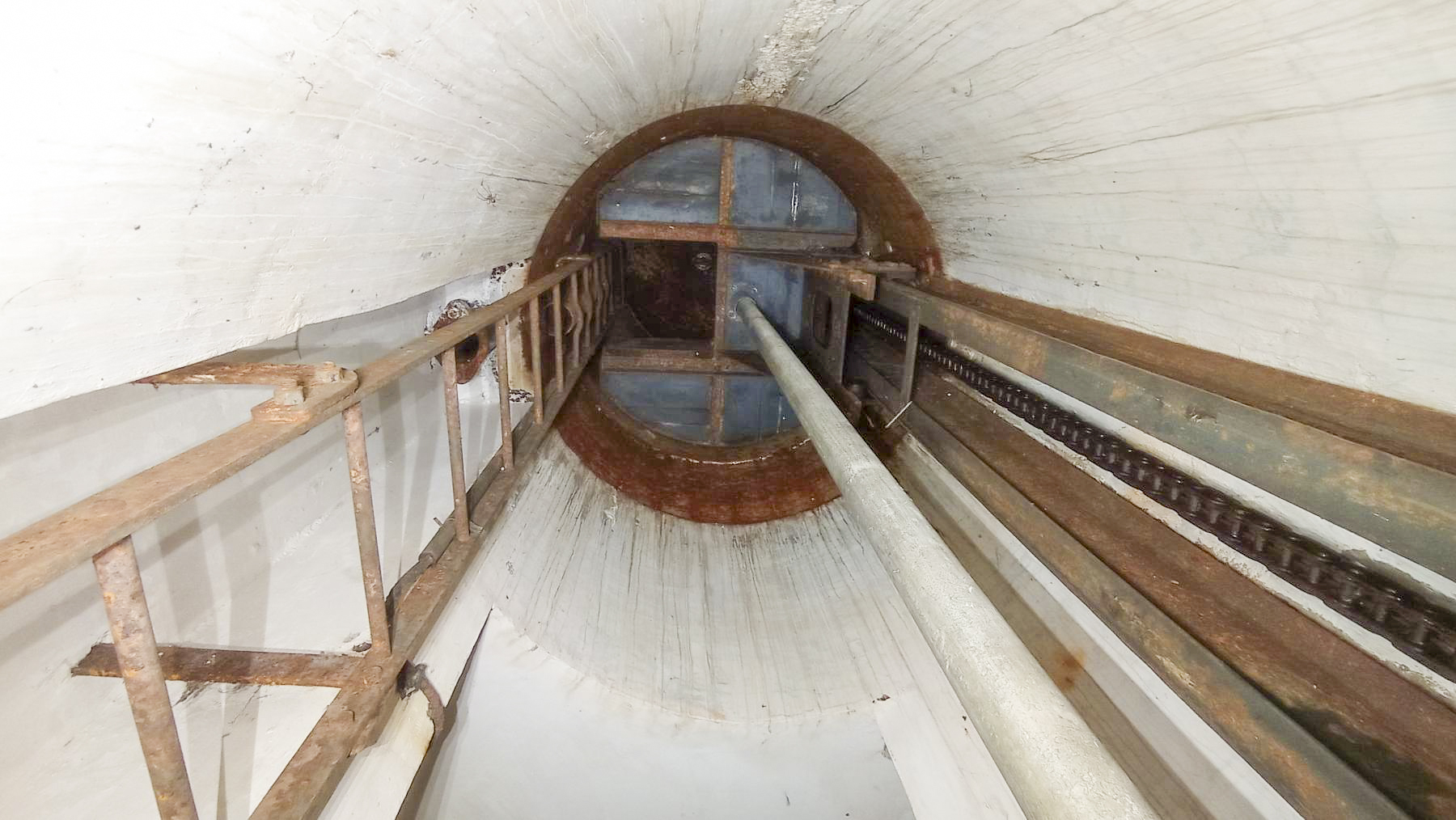

Le puits Auteur : CJ Vermeulen Droits réservés
La citerne Auteur : CJ Vermeulen Droits réservés
Auteur : CJ Vermeulen Droits réservés

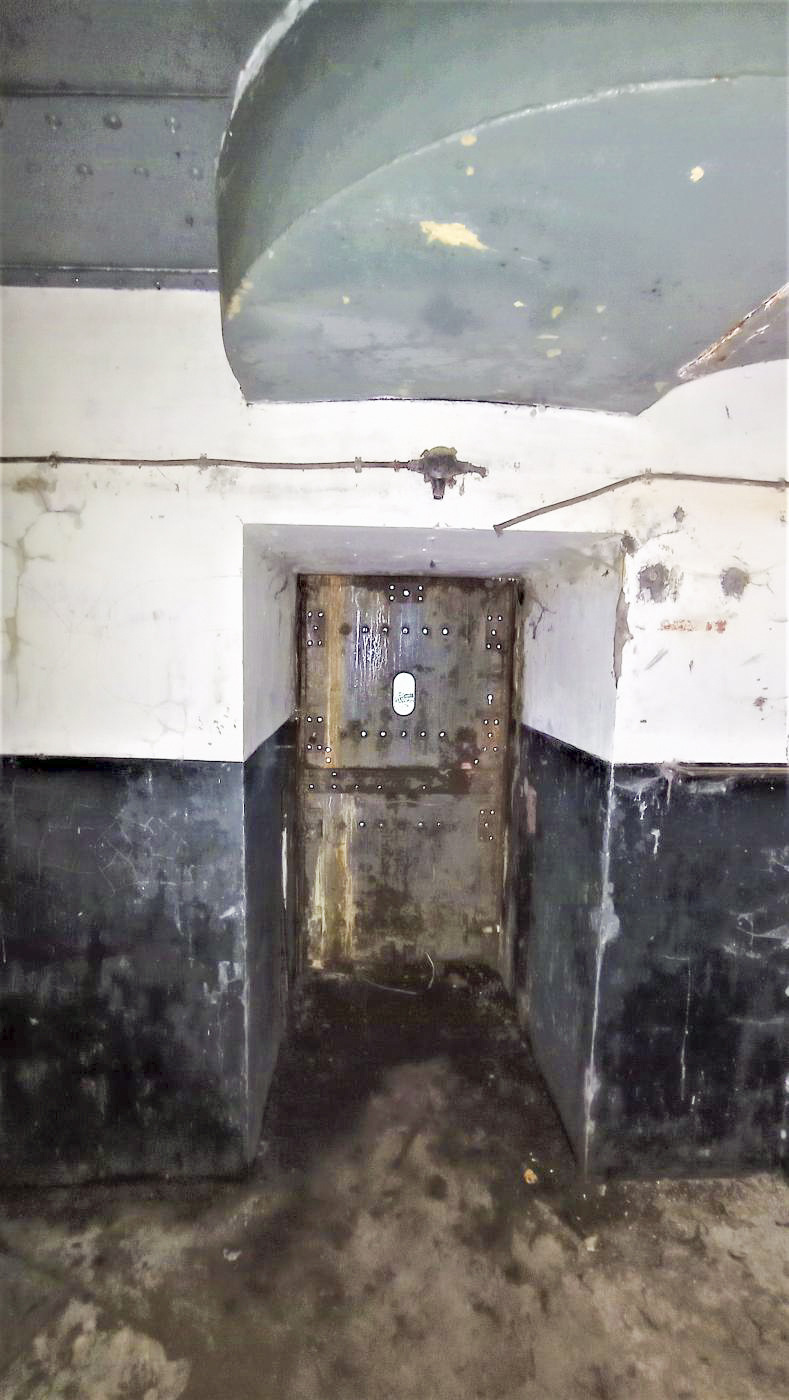

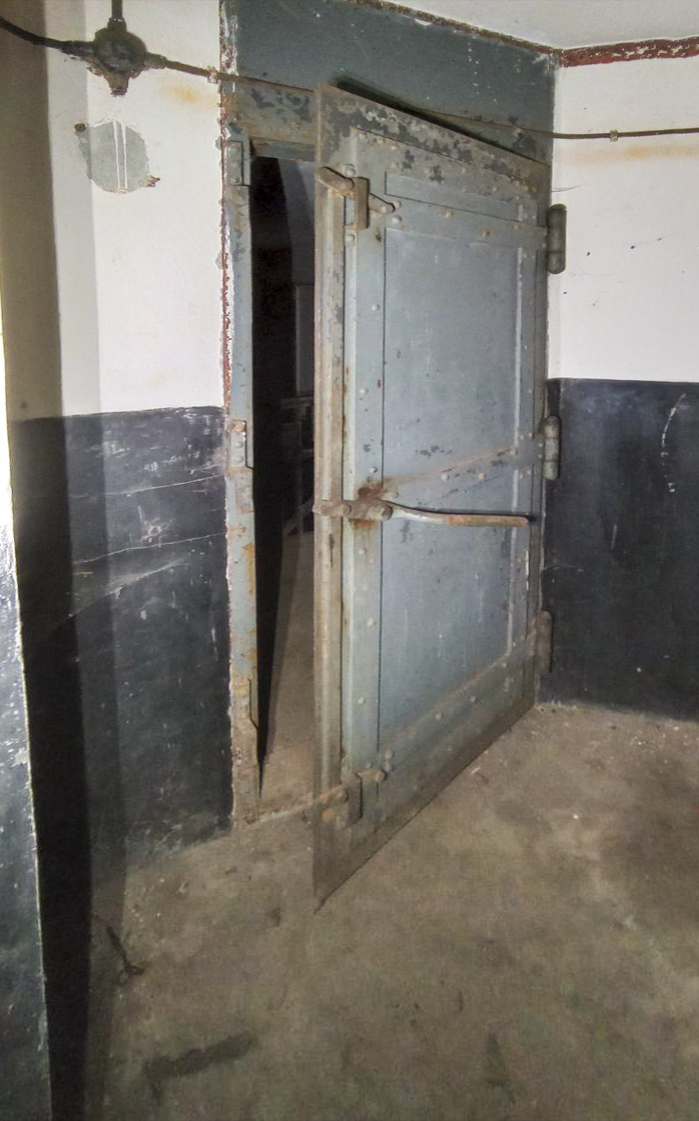

La porte de la galerie vers l'observatoire du Freudenberg Auteur : CJ Vermeulen Droits réservés
Auteur : CJ Vermeulen Droits réservés
L'urinoir Auteur : CJ Vermeulen Droits réservés
Auteur : CJ Vermeulen Droits réservés
Les toilettes Auteur : CJ Vermeulen Droits réservés
Auteur : CJ Vermeulen Droits réservés

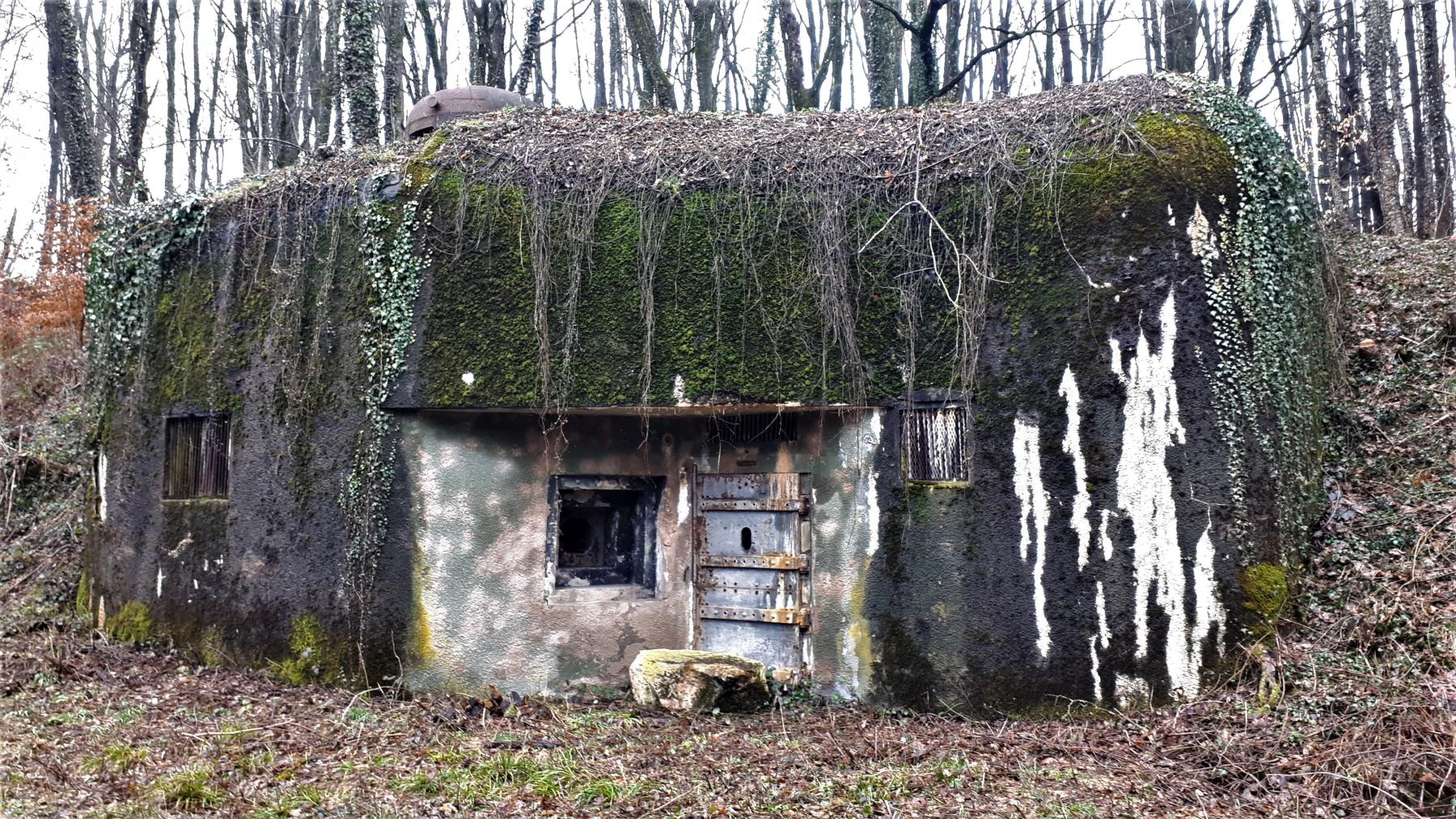

Le coffre d'entrée Est Auteur : EVA Philippe
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
CJ Vermeulen - Droits réservés
Abri du FREUDENBERG

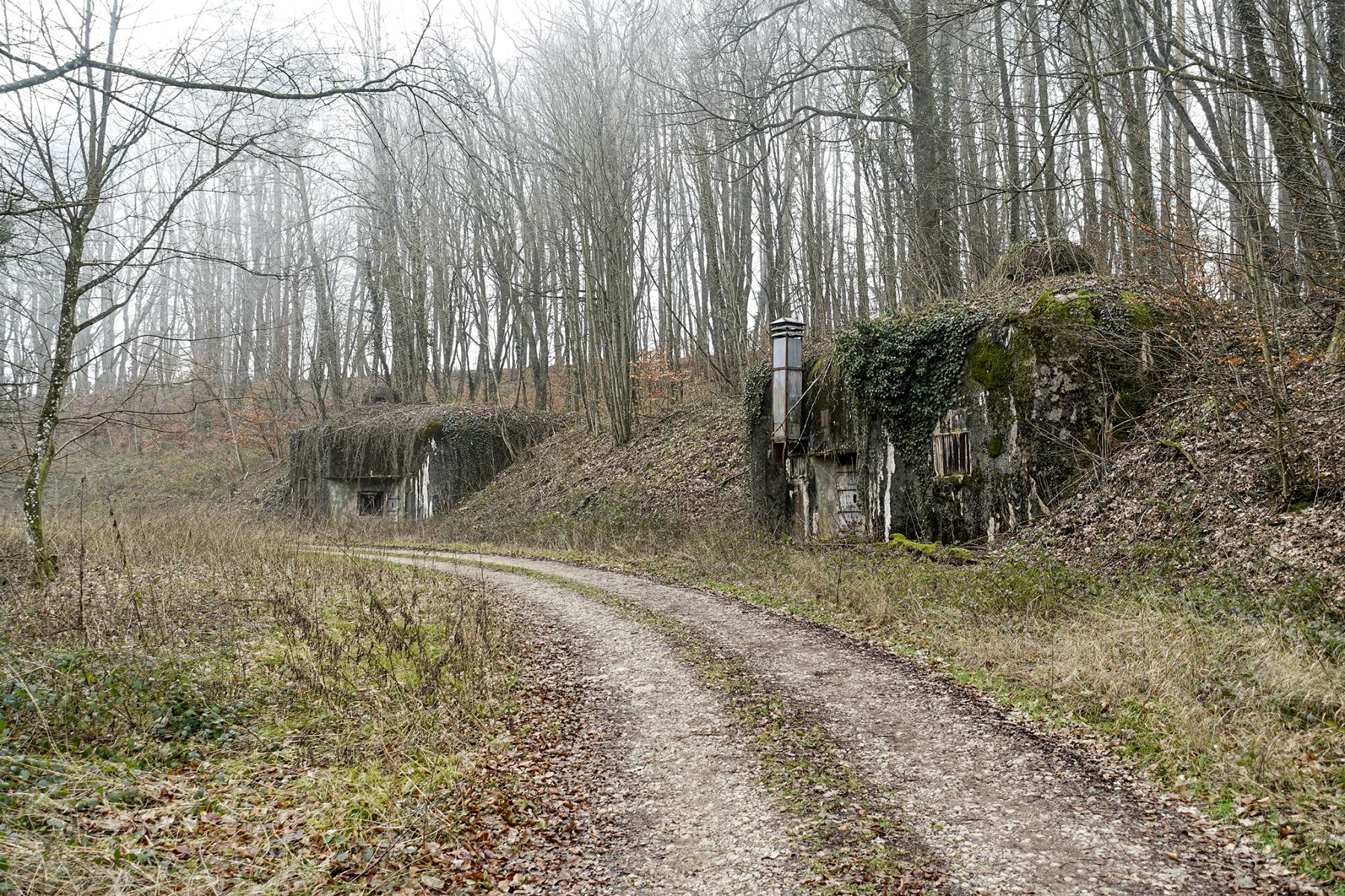

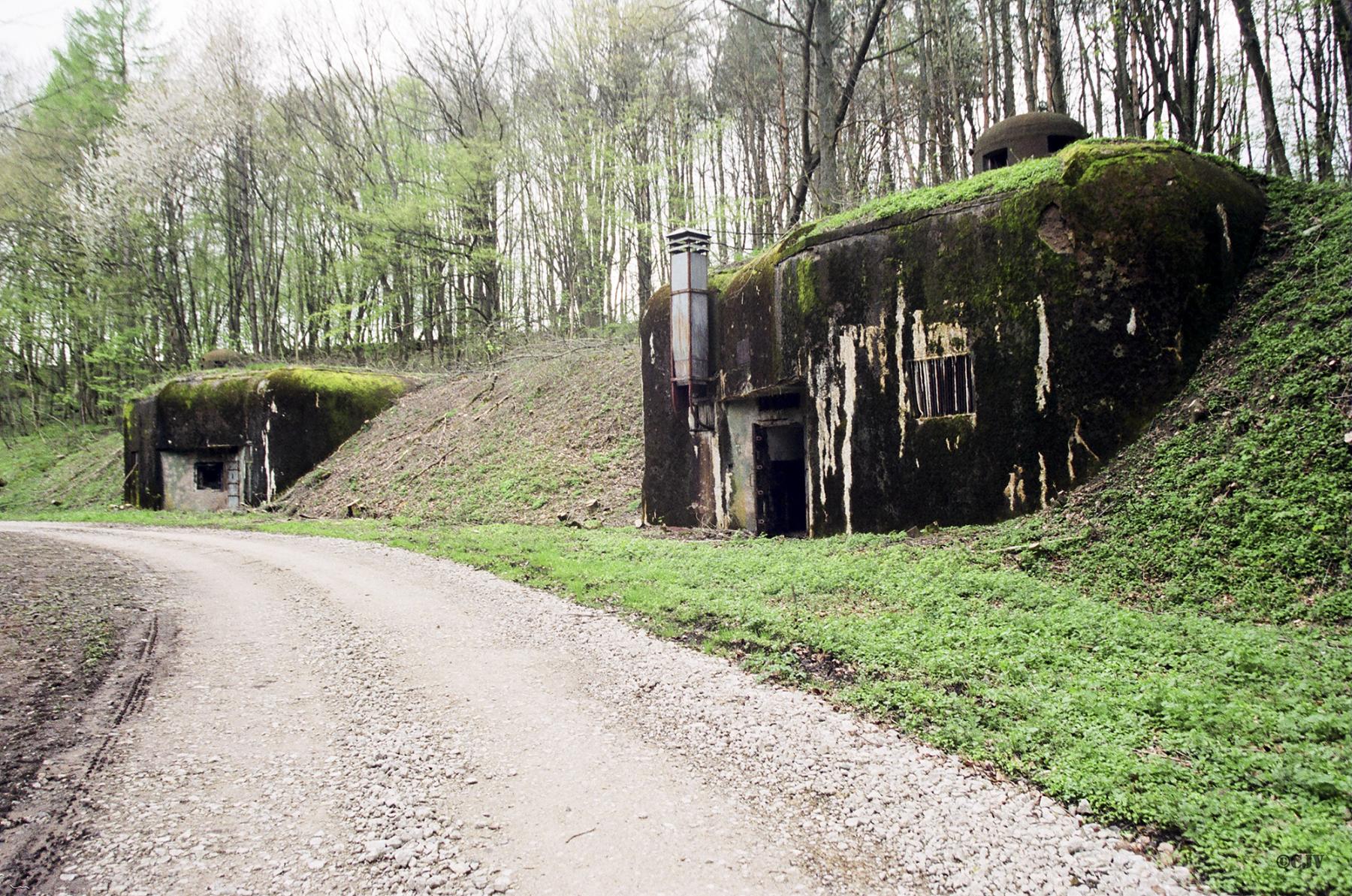

Les entrées Photo prise le 29 avril 2001
