WOLFSCHACHEN

( Abri )









Secteur Fortifié
SFV - SF Vosges

Sous Secteur
Philippsbourg

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
BITCHE (57230)

Lieu-dit / Parcelle
Klein Wolfschachen

Coordonnées
49.041374 - 7.512500

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Plan type


Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.


CORF - Abri caverne N-E Abri caverne CORF pour réserve locale (Nord-est)

Ligne Maginot - Abri Caverne CORF pour deux sections - Selon Notice relative à l

Généralités


Ces abris caverne CORF pour réserves locales sont des éléments envisagés très tot dans la définition des formes techniques de la nouvelle fortification des frontières. Ils font l'objet d'un chapitre spécifique dans la Notice du 27 Décembre 1929 relative à l’organisation d'abris pour les réserves loca..........
Plus d'informations ...


Notes et informations



ARMEMENT, Infanterie

L'armement de l'abri est exclusivement destiné à sa défense rapprochée.

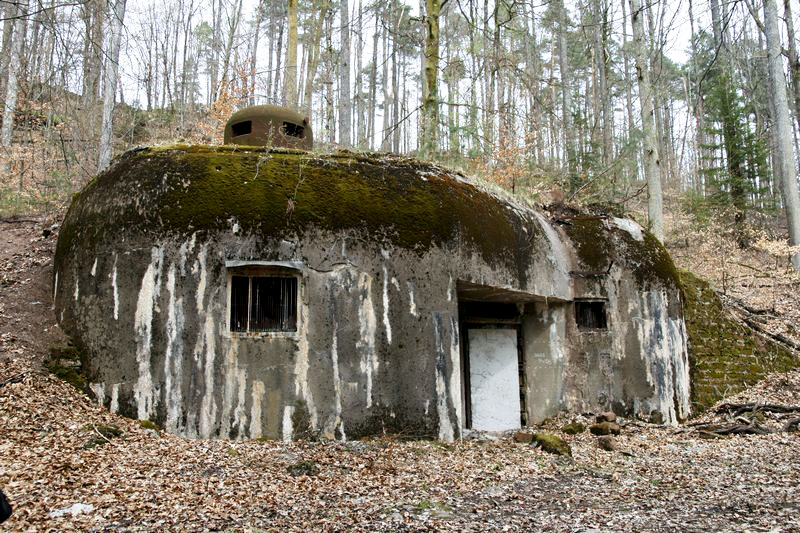

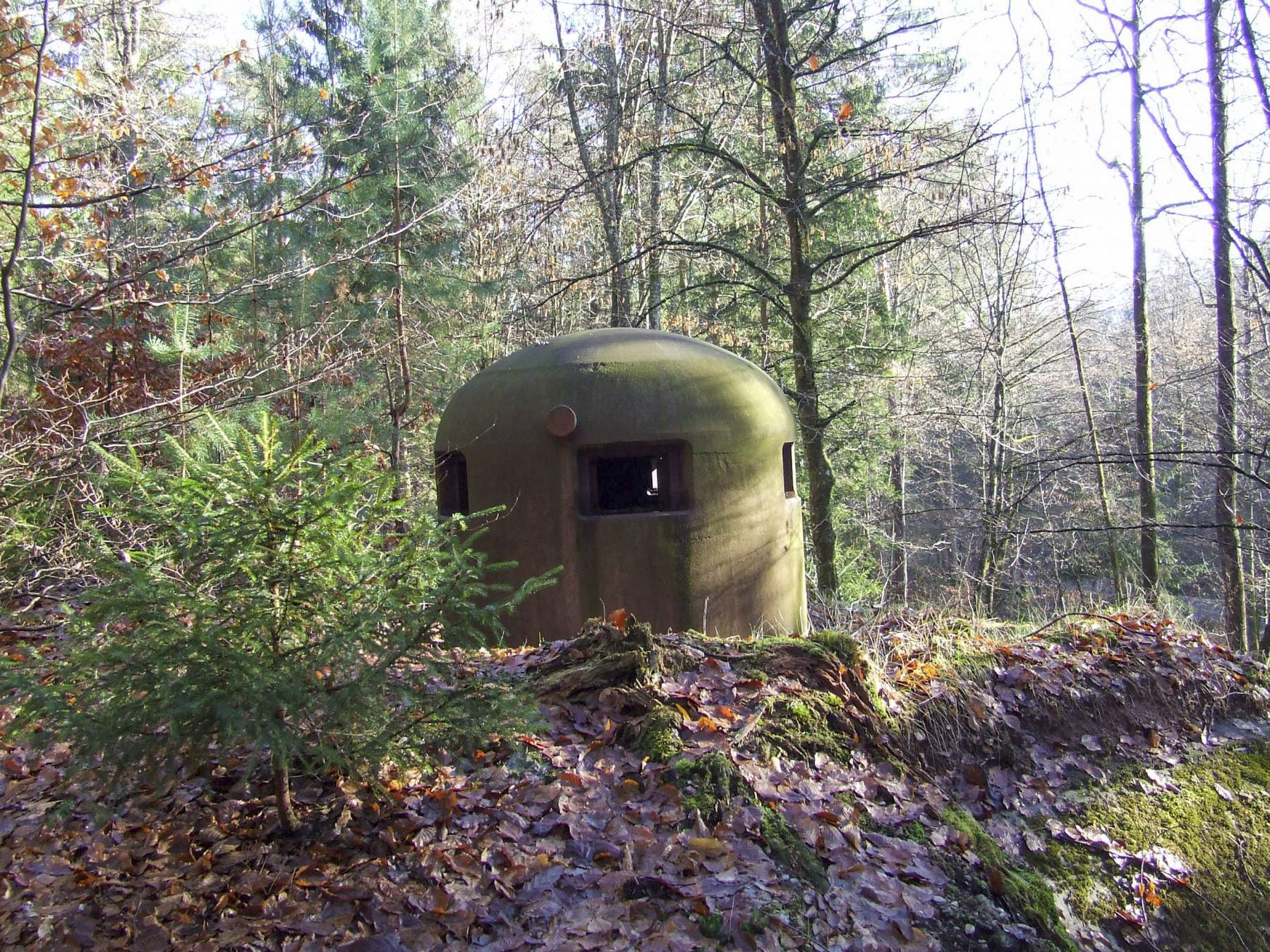

Il est constitué de créneaux en facade et sur portes pour fusils mitrailleurs et de deux cloches GFM type A (FM et mortier de 50)


CONSTRUCTION, Cout

Le cout complet de construction évalué à mi-1935 se monte à 4.120.000 Fr (incluant les équipements).
Source(s) :
SHD - 9NN4423


CONSTRUCTION, Description

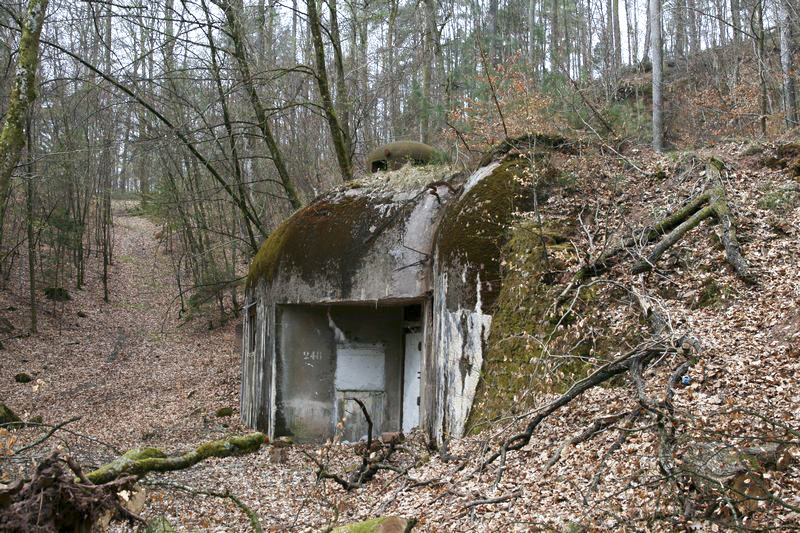

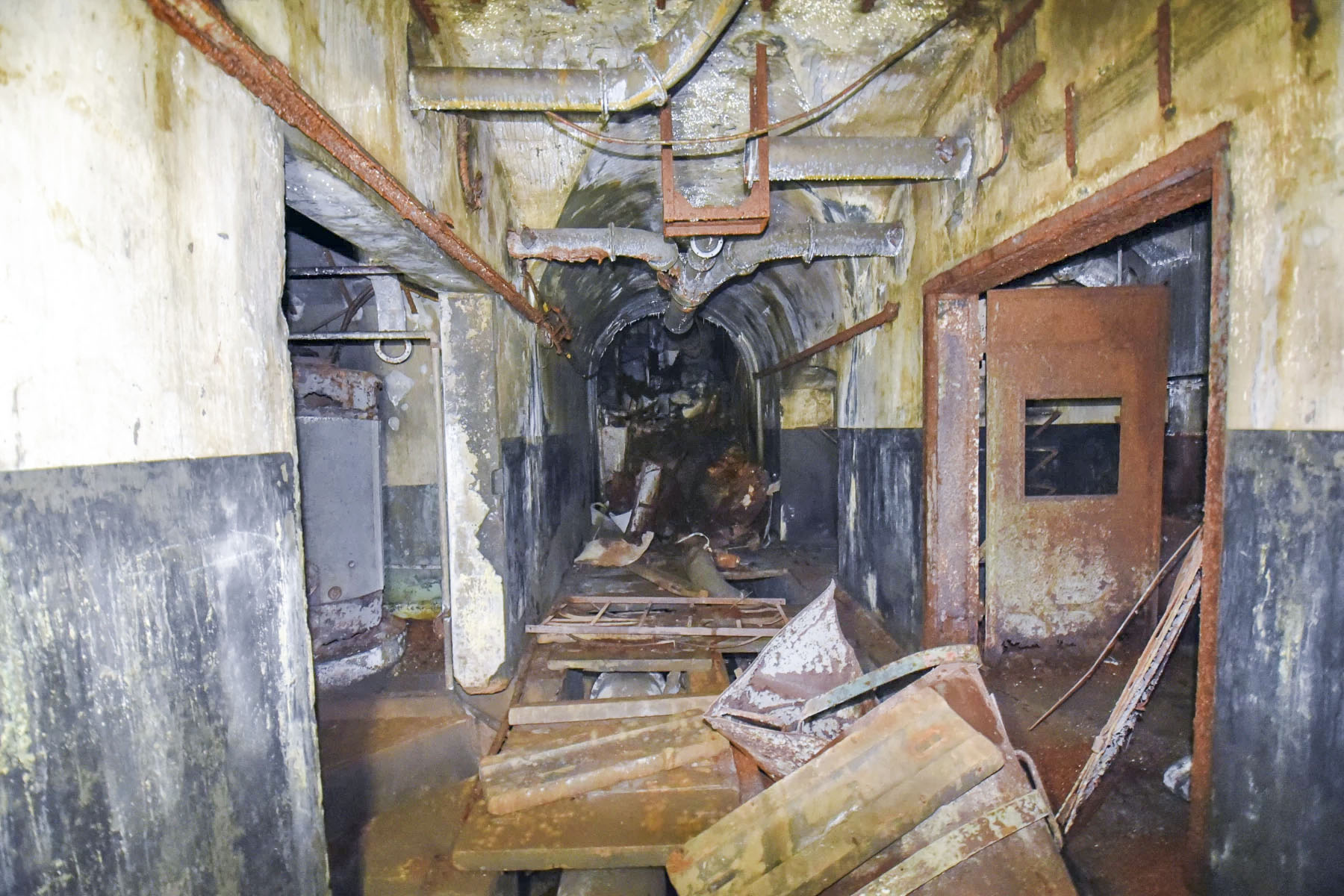

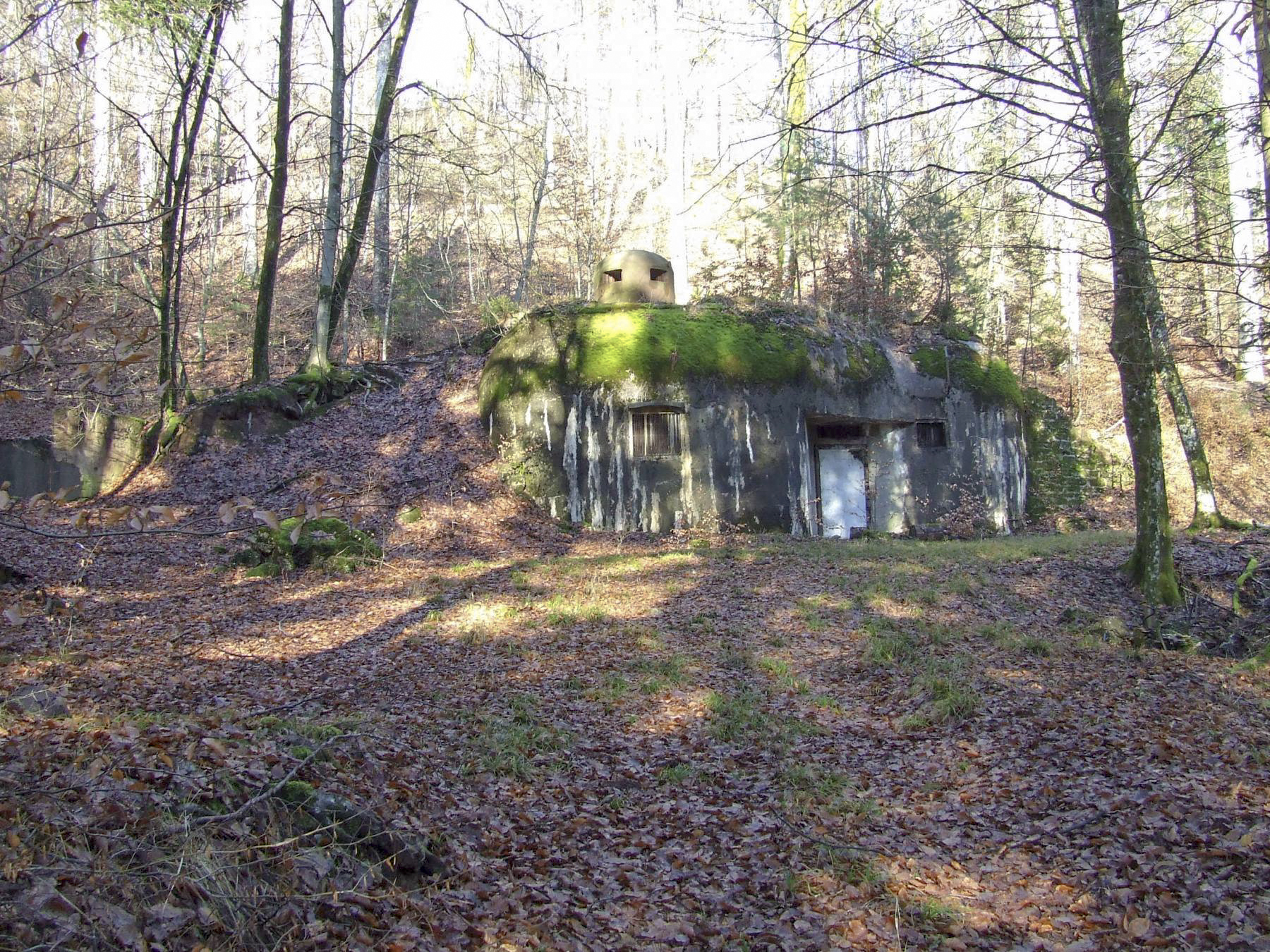

L'abri du Wolfschachen est un abri caverne à deux entrées conçu par la CORF.
Les puits d'accès ont environ 6m de profondeur.
L'abri comprend :

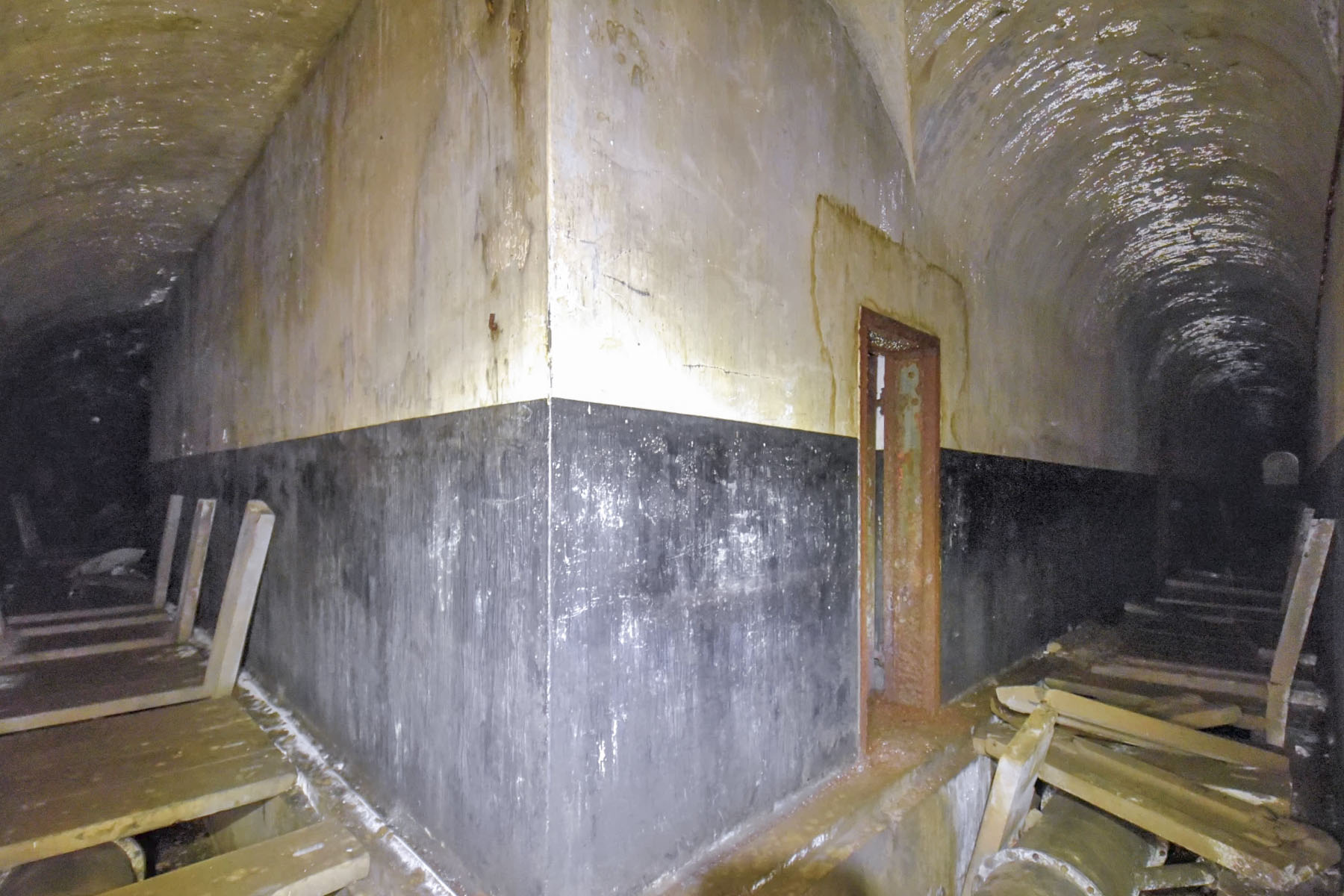

- 4 chambres de troupes,
- 4 chambres pour sous-officier ou d'officier,
- 3 locaux sanitaires,
- 1 central téléphonique,
- 1 cuisine,
- 1 chambre de réserves,
- 5 locaux techniques,
- galerie égout qui sert aussi d'issue de secours


CONSTRUCTION, Fresques ou peintures, grafitis

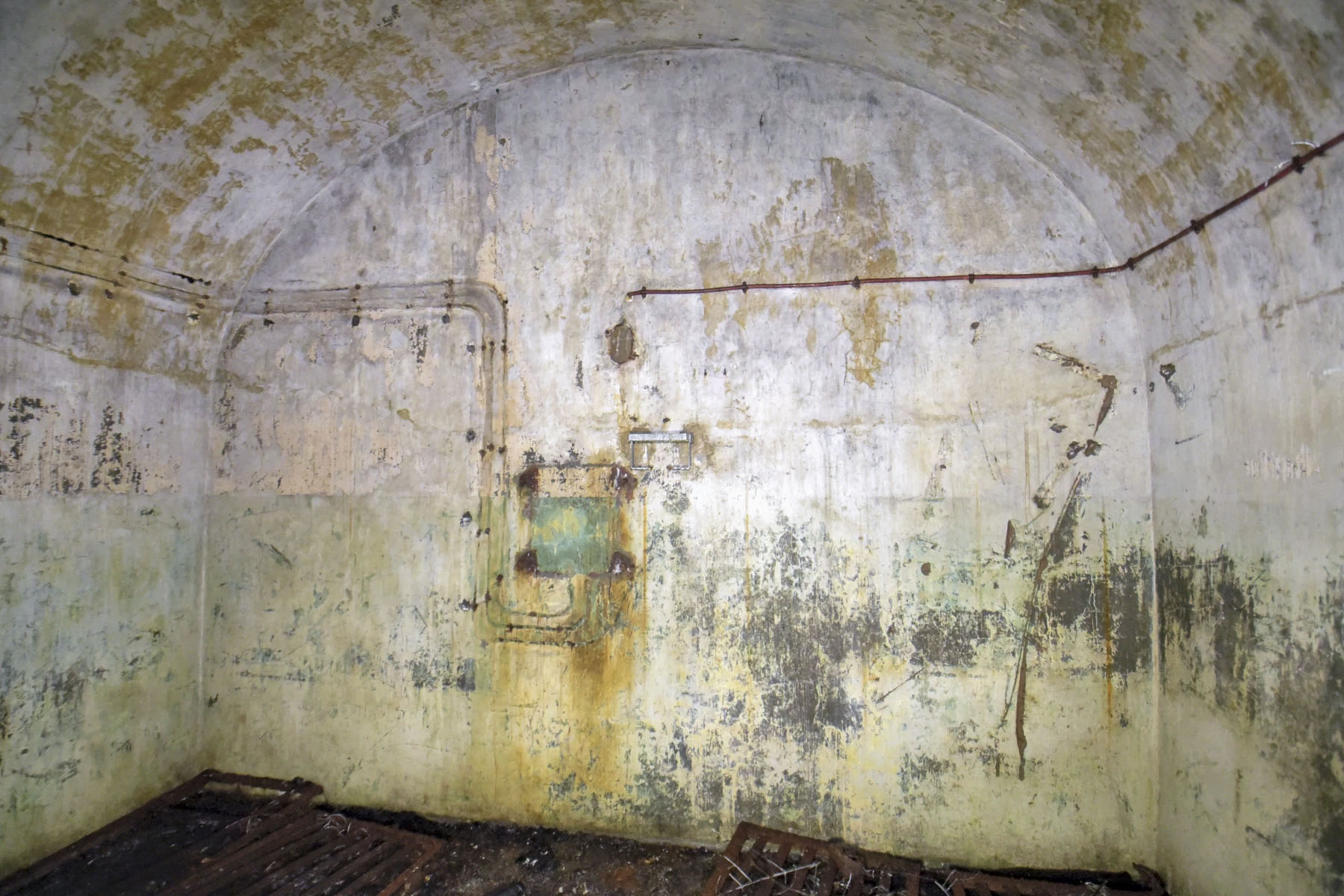

Graffiti fait au crayon sur le mur des tablettes dans la chambre de repos n°1 :
- 'Enveloppes de paillasses 93 au lieu de 98, paquets de 10, Vu'


CONSTRUCTION, Mission, ou Fonction de l'objet

L'abri du Wolfschachen abritait le PC de la Cie tenant le sous quartier de la Main du Prince.


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné au réseau téléphonique de la fortification de l'abri était Ab 465


EQUIPEMENT, Divers

Cuisine
- 1 cuisine équipée d'une porte guichet, d'une cuisinière Vaillant au charbon (mod. 1Dbis) avec rail de palan de marmites, d'un évier, de supports d'étagères. Les marmites ont disparu.
- 1 réserve à vivres avec ses montant d'étagères et une inscription sur la porte en place : 'vivres'.


EQUIPEMENT, Electrique

L'abri était alimenté par deux groupes électrogènes à moteur Diesel


EQUIPEMENT, Hydraulique

L'alimentation en eau de l'abri du Wolfschachen était assurée par un puit de 11m de profondeur dont 7 sous eau. Ce puit d'un diamètre de 80cm est équipé d'une échelle de visite.
Le pompage de l'eau se faisait grace à une pompe électrique

Le stockage de l'eau était assuré dans des locaux séparés
- 1 local pour le réservoir principal d'une contenance maximum de 18 000 litres.
- 1 local pour le château d'eau d'une contenance maximum de 5 000 litres.

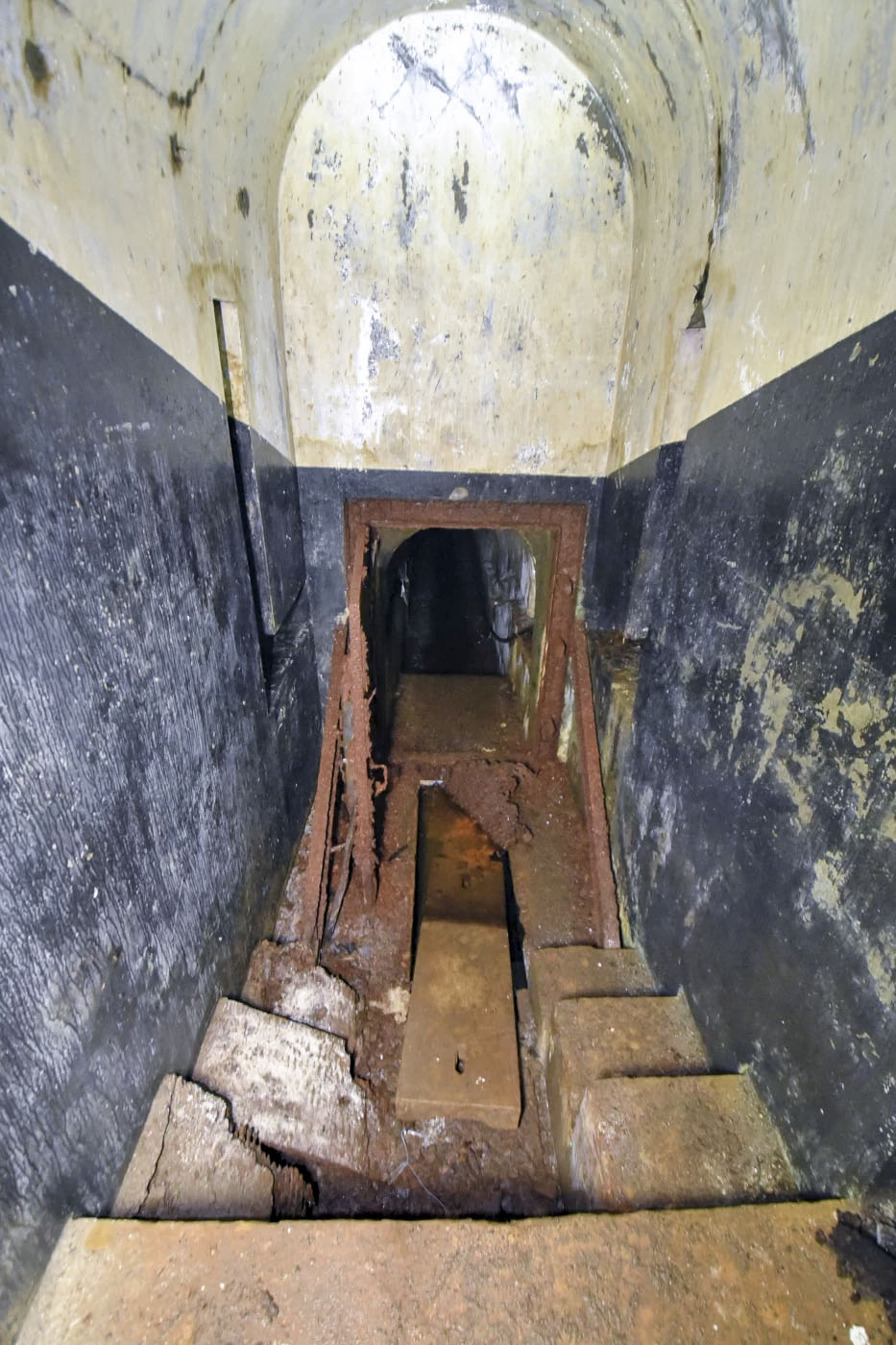

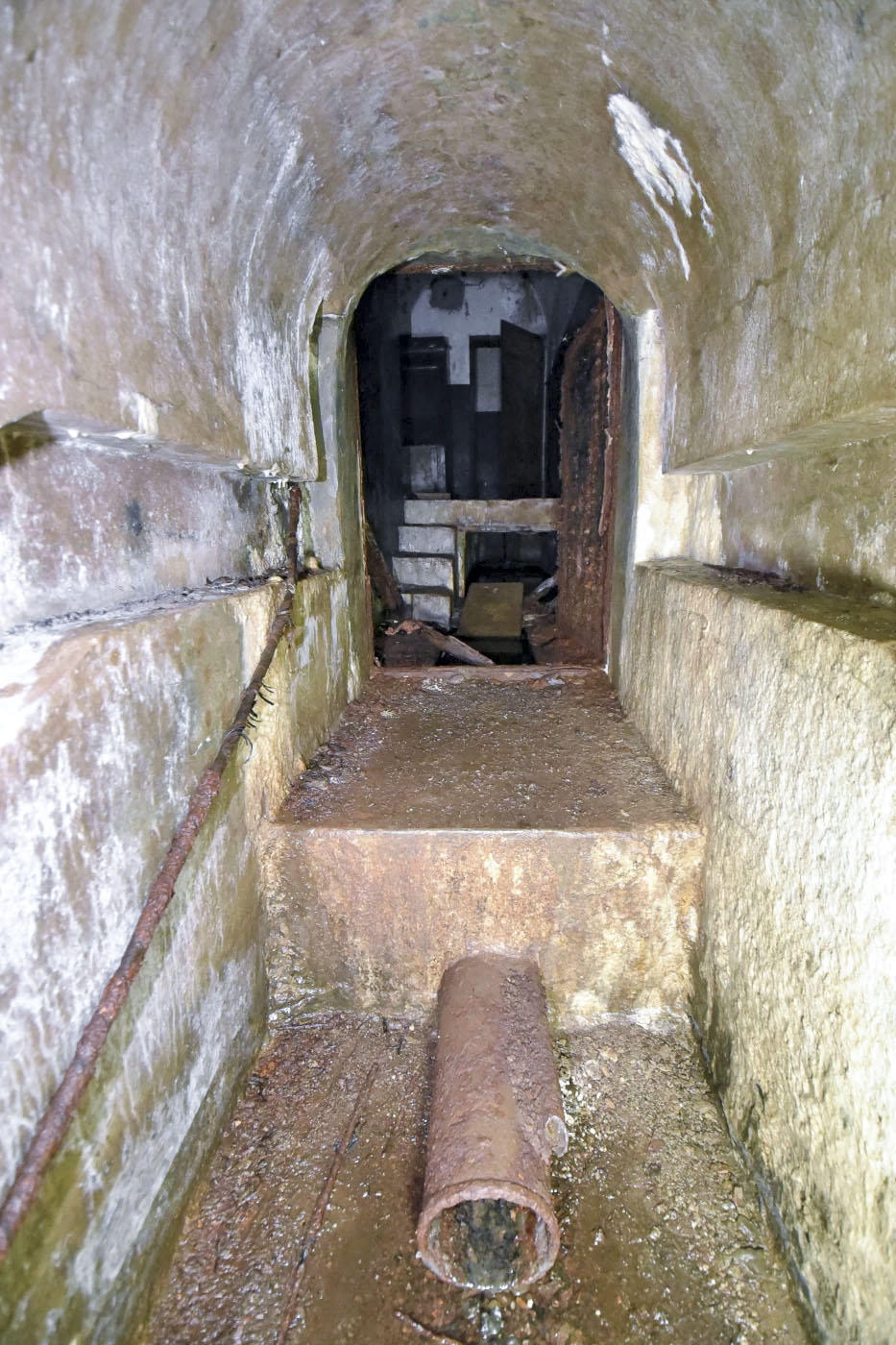

L'évacuation des eaux usées est assurée par une galerie d'égout avec déversoir.
Cette galerie sert d'issue de secours pour l'abri et a servi à l'évacuation des remblais lors de la construction ainsi qu'en témoigne la halde visible à l'est du Bloc Est.


EQUIPEMENT, Ventilation

La ventilation était assurée par un système de ventilation électrique
Le filtrage de l'air en régime 'Gazé' était assuré par une batterie de 3 filtres au papier et charbon actif.


HISTORIQUE, Chronologie

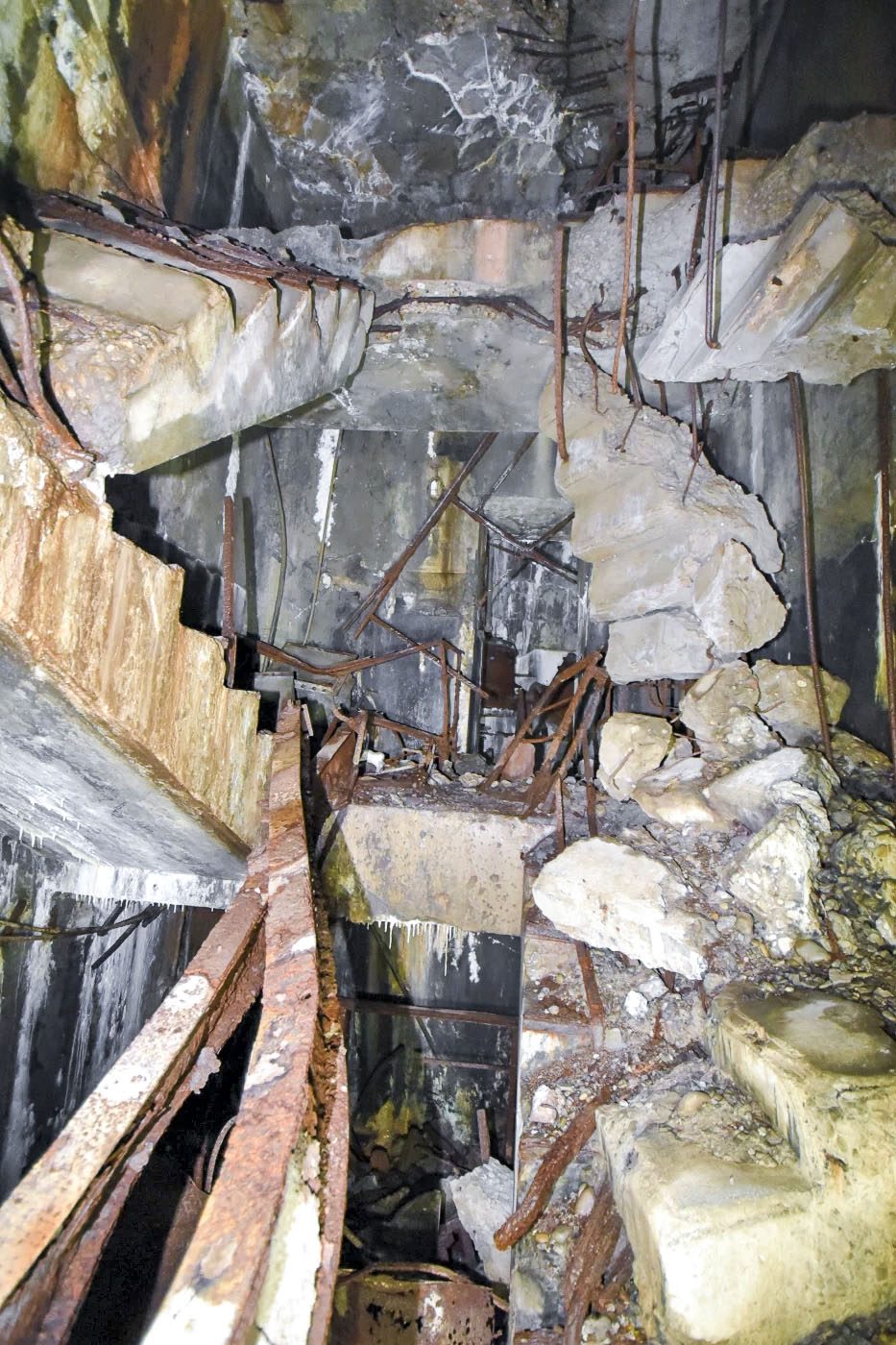

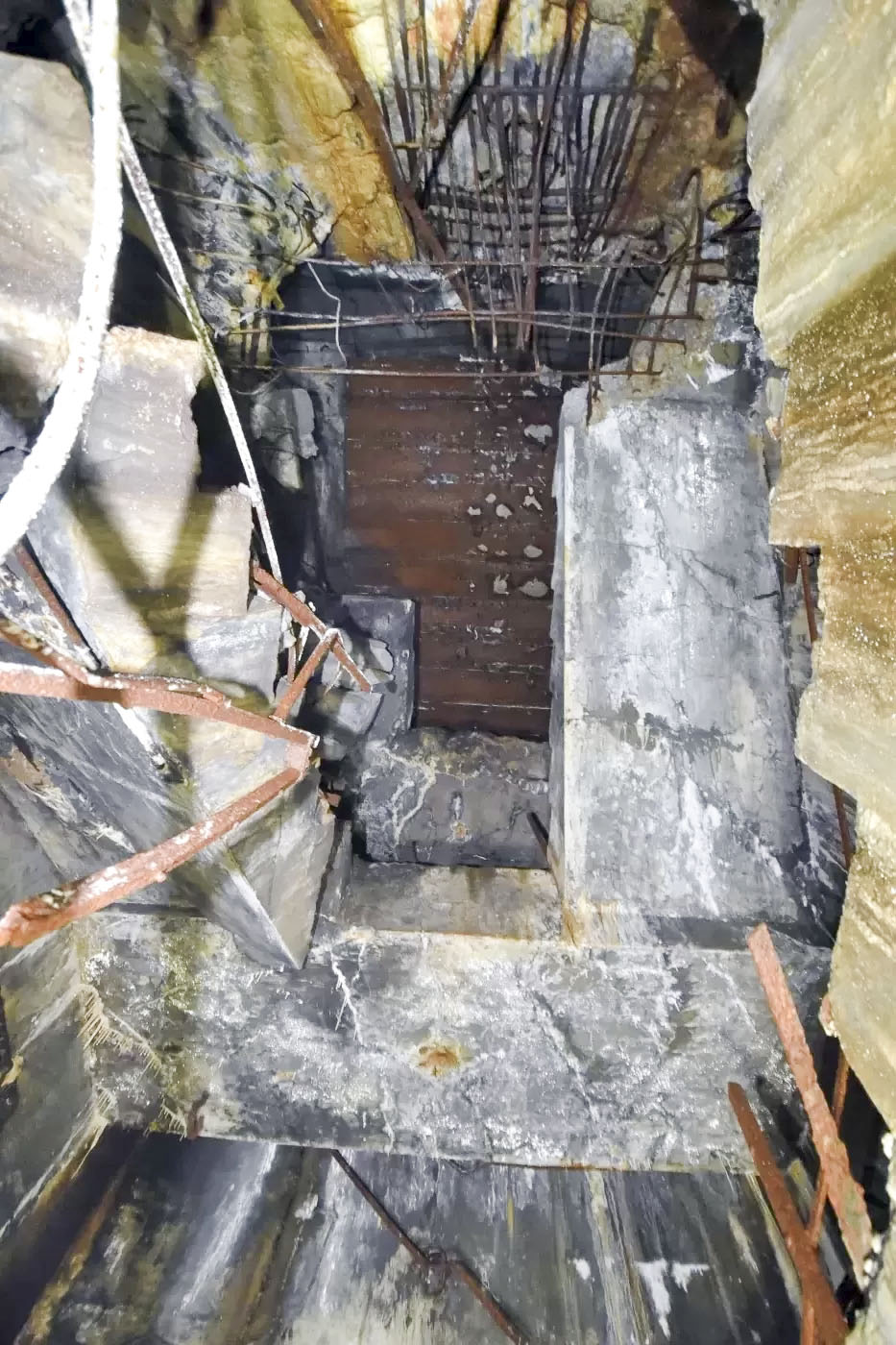

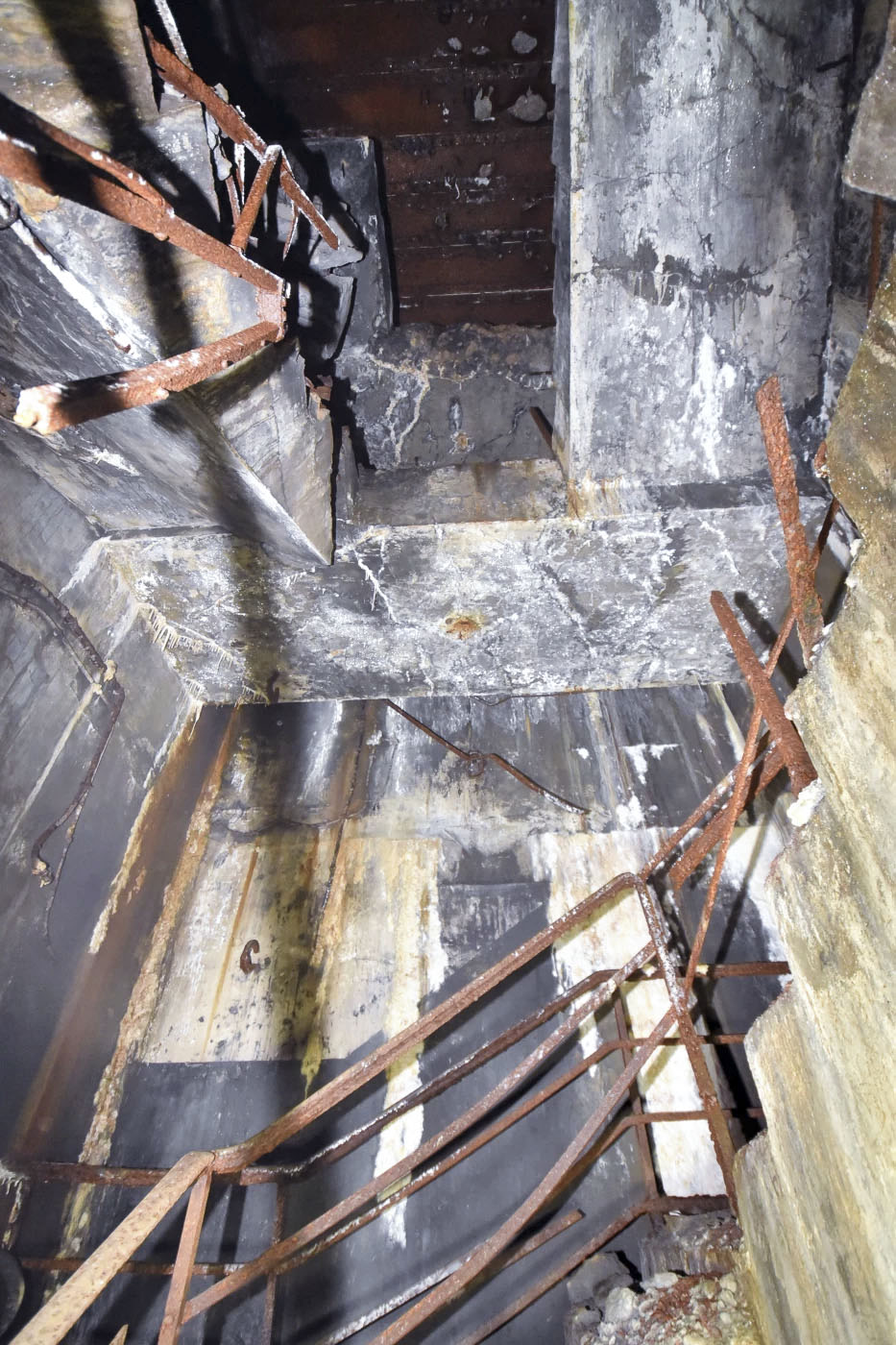

Des charges de démantèlement ont été placées par les allemands dans les blocs d'entrée dévastant les blocs et les cages d'escalier.

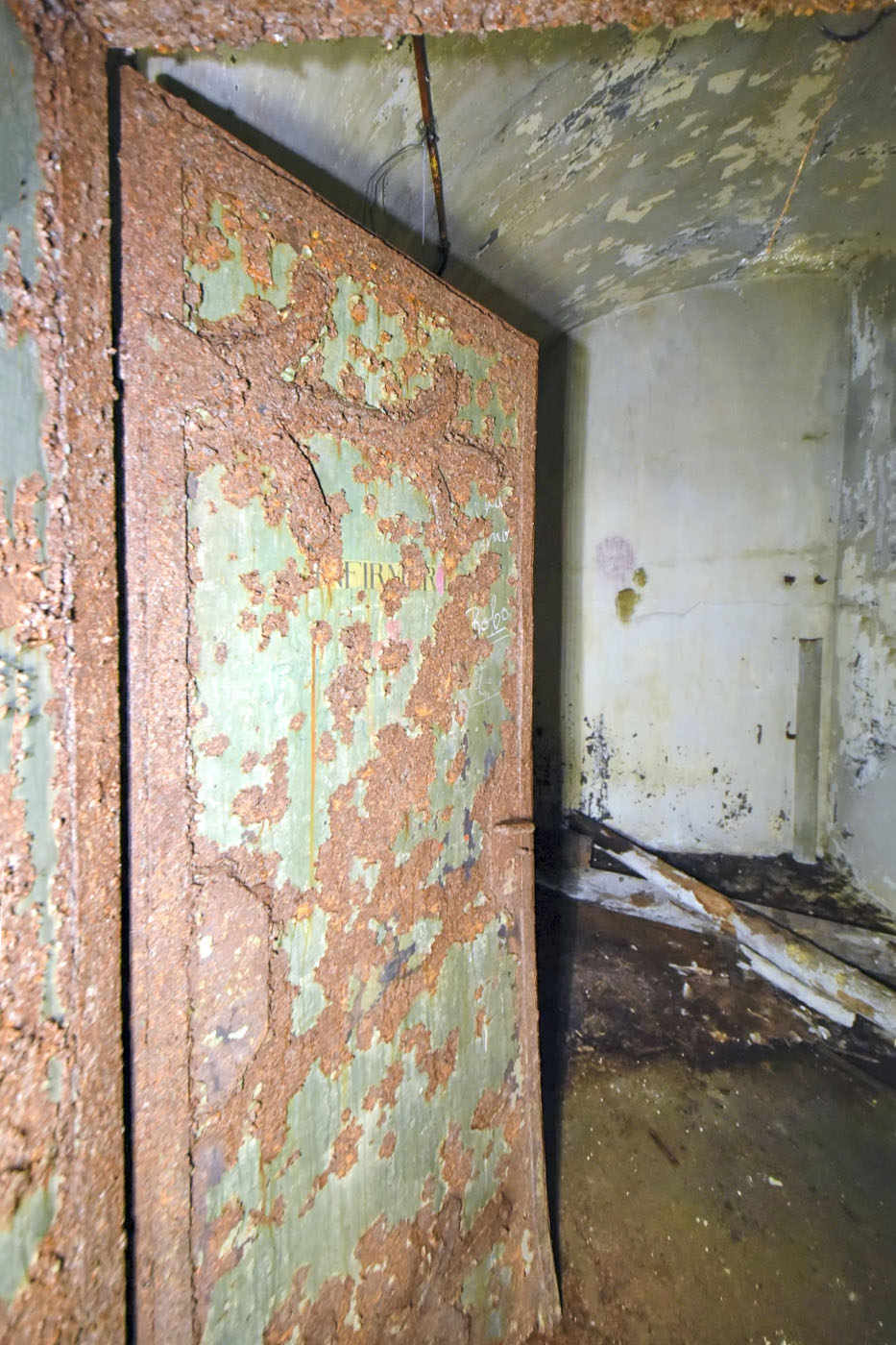

Certaines portes internes arrachées par le souffle ont laissé quelques marques contre les murs ou elles ont été projetées.


HISTORIQUE, Construction

A mi-1935, l'abri est considéré pratiquement achevé et utilisable. Il ne reste uniquement qu'une partie des travaux de réseau téléphonique à finaliser. L'abri et ses zones de servitudes sont classés par décret le 10 Mars 1936.
Source(s) :
SHD - 9NN4423
