Ligne Maginot - 2bis/2 - BEINHEIM Sud (Abri)



Wikimaginot, le wiki de la ligne maginot
2/2 - BEINHEIM Nor...



2bis/2 - BEINHEIM Sud

( Abri )









Secteur Fortifié
SFH - SF Haguenau

Sous Secteur
Sessenheim

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
BEINHEIM (67930)

Lieu-dit / Parcelle

Coordonnées
48.842855 - 8.105998

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



ARMEMENT, Infanterie

Cloche GFM

Un fusil-mitrailleur modéle 24/29, avec une dotation de 10.000 cartouches ainsi qu'un mortier de 50mm mle 1935, tous deux sous cloche GFM.
Deux fusils-mitrailleurs 24/29 pour la défense rapprochée de l'entrée (créneau de façade et créneau sur porte)


ARMEMENT, Observation

- Un périscope au sommet, type F1 à 3 positions (repos, observation et éclipse)
- 1 épiscope par créneau de cloche, instrument d'optique à miroirs permettant d'observer le terrain de l'intérieur de l'abri sans exposer à des tirs directs


CONSTRUCTION, Description

Abri CORF type Rhin pour 12 hommes avec cloche GFM, donc A2Cl
Source(s) :
SHD - Rapports d'avancement de travaux - 9NN4


CONSTRUCTION, Plan type

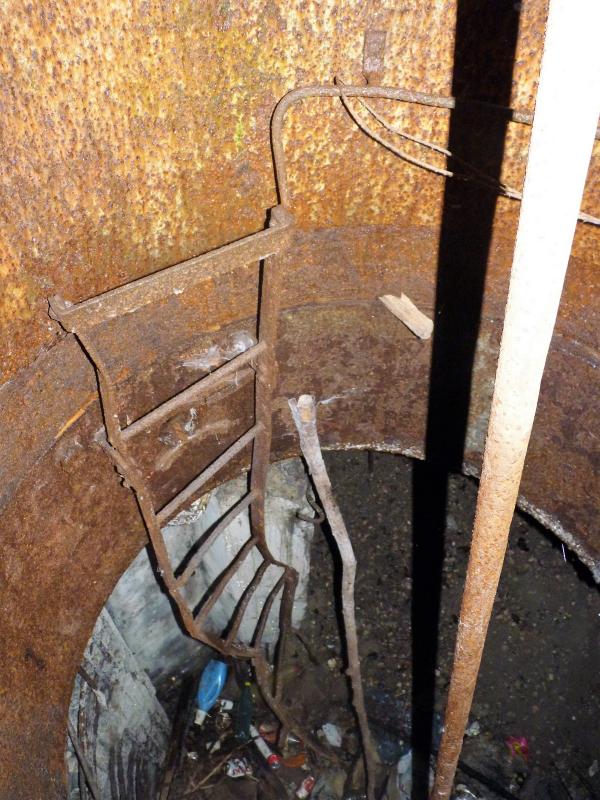

Cloche de guetteur GFM, petit modèle, type A, modèle 1929.

La hauteur de la cloche, sans son cuvelage, est de 1,7 m. L'épaisseur, au niveau des créneau est 200mm. Elle est adaptée à des constructions de protection type 1 ou 2. Son poids est de 10,5 tonnes.


DENOMINATION, Dénominations alternatives

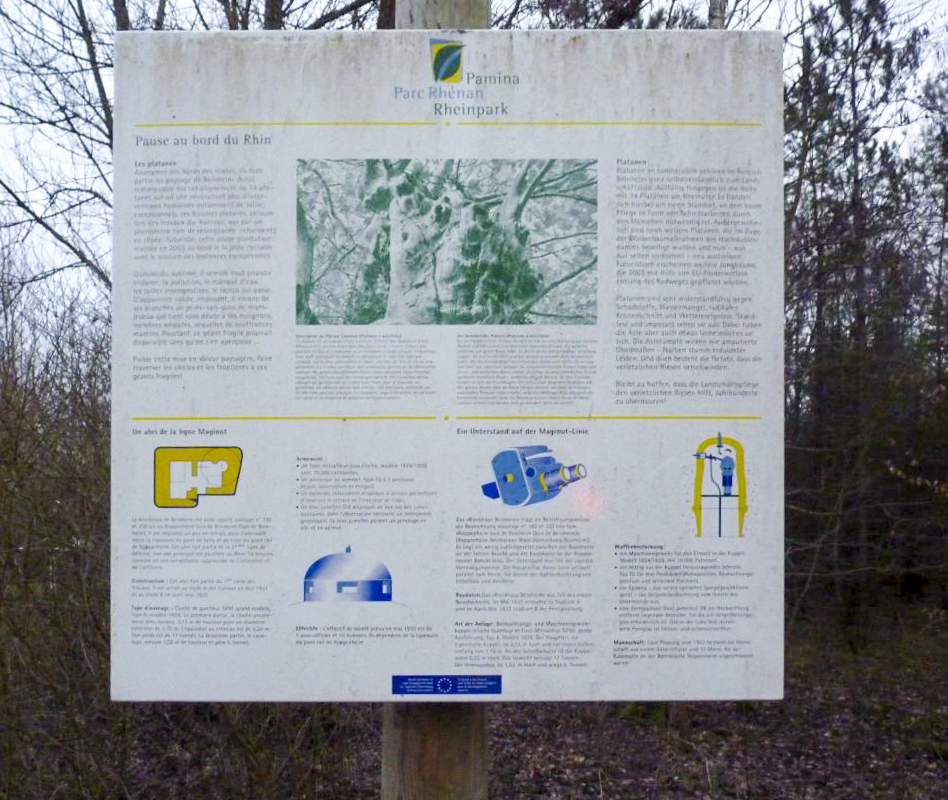

Ouvrage n° 102 et 102 bis ou Roppenheim bois de Beinheim (ban de Beinheim) (Numérotation allemande ? Source panneau d'information Pamina)


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné de l'abri au réseau téléphonique de la fortification était AP 948, abonné 1
L'abri était desservi par le central installé dans l'abri Nord
Source(s) :
Archives Suisses - Ordre pour les transmissions 68 RIF


EFFECTIF, Commandement et/ou unité

L'effectif de sûreté prévu en mai 1933 est de 1 sous-officier et 10 hommes. lls dépendent de la casemate du pont rail de Roppenheim


GENERALITES, Localisation précise

PC a une intersection, le long de la digue, en arrière des casemates du pont rail ( disparues )


ETAT ACTUEL , Etat - utilisation actuelle

Remblayé, seule la cloche dépasse.

Suite à une exploration effectuée avec une caméra infrarouge, il s'avère que l'abri est dévasté par une explosion intérieure. La dalle haute est fissurée, le mur de gorge totalement détruit, les équipements intérieur dévasté et visiblement évacué. Lors de son remblaiement, le gravier est entré dans l'abri sur près de la moitié de la surface.


HISTORIQUE, Chronologie

ll est implanté un peu en retrait, dans l'intervalle entre la casemate du pont de Seltz et de celle du pont rail de Roppenheim. Cet abri fait partie de la 2éme ligne de defense. Son axe principal est parallèle au Rhin. Sa mission consiste en une surveillance rapprochée de l'infanterie et de l'artillerie


HISTORIQUE, Construction

Cet abri fait partie du 1er cycle des travaux. ll est arrivé au stade A des travaux en mai 1931 et au stade B en avril-mai 1932.

Les crédits pour procéder au raccordement électrique au réseau civil sont accordés en Février 1936. Un montant total de 111.950 F est ainsi attribué pour l'ensemble des fortifications du pont de Roppenheim.


Page n° 10844 mise à jour le 14/02/2024 - © wikimaginot.eu 2024
