WINDSTEIN
( Casemate d'infanterie - Double )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Langensoultzbach
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1932
Commune
WINDSTEIN (67110)
Lieu-dit / Parcelle
Coordonnées
48.988379 - 7.678242
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
Son armement est le suivant :
- Deux cloches pour jumelages de mitrailleuse REIBEL MAC 31
- Une cloche GFM (FM 24/29 et mortier de 50)
- Un créneau FM type A (défense rapprochée de l'entrée)
- Une goulotte à grenades (défense rapprochée de l'entrée)
- Deux cloches pour jumelages de mitrailleuse REIBEL MAC 31
- Une cloche GFM (FM 24/29 et mortier de 50)
- Un créneau FM type A (défense rapprochée de l'entrée)
- Une goulotte à grenades (défense rapprochée de l'entrée)
CONSTRUCTION, Cartouche ou information constructeur
La casemate porte un cartouche sur la visière du créneau FM défendant l'entrée, datant la réalisation de son gros oeuvre (1932).
CONSTRUCTION, Cout
Le cout de construction de la casemate aurait été de 1,9 mio Fr (1935)
CONSTRUCTION, Description
La casemate de Windstein est une casemate d'infanterie CORF cuirassée, la seule qu'on puisse trouver en Alsace.
CONSTRUCTION, Mission, ou Fonction de l'objet
Cloche JM Est : direction de tir au nord-est, dans la vallée de Windstein.
Cloche JM Ouest : direction de tir au nord-ouest, vers le vallon de Gruenenthal.
Cloche JM Ouest : direction de tir au nord-ouest, vers le vallon de Gruenenthal.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate au réseau téléphonique de la fortification Maginot était Ca 508
Source(s) :
Schéma des transmissions relatives aux dispositifs de mines - Secteur des Vosges
Source(s) :
Schéma des transmissions relatives aux dispositifs de mines - Secteur des Vosges
EQUIPEMENT, Transmissions
La casemate est relié au réseau téléphonique depuis la chambre de coupure D6 par un cable 6 paires
ETAT ACTUEL , Etat - utilisation actuelle
La casemate est actuellement à l'abandon et quasiment vidée de tout équipement (2012)
Attention ! Risque de mort lente et atroce par hypothermie et noyade ! Un puits non sécurisé est présent. Il ne comporte pas d'échelons permettant d'en sortir en cas de chute.
Attention ! Risque de mort lente et atroce par hypothermie et noyade ! Un puits non sécurisé est présent. Il ne comporte pas d'échelons permettant d'en sortir en cas de chute.
HISTORIQUE, Chronologie
La casemate de WINDSTEIN a eu un rôle notable lors de l'attaque de la 215° ID allemande le 19 Juin 1940. L'attaque en force a débuté à l'aube vers les col de Gunsthal. La journée a donc commencé par de nombreux tirs de jumelage pour tenter de dégager le blockhaus CORF de GUNSTHAL COL Ouest.
Après la chute des bloc de GUNSTHAL-COL et NAGELSTHAL, vers 15h, une bombe de 1000 kg explose à l'angle nord-ouest de la casemate, la dérocaillant complètement sur une partie de son pourtour.
L'équipage de casemate décroche "sur ordre du Lt commandant la UEC n°5" pour se replier vers Niederbronn... déjà occupé par les allemands dans l'intervalle. Il est capturé vers 18h.
Après la chute des bloc de GUNSTHAL-COL et NAGELSTHAL, vers 15h, une bombe de 1000 kg explose à l'angle nord-ouest de la casemate, la dérocaillant complètement sur une partie de son pourtour.
L'équipage de casemate décroche "sur ordre du Lt commandant la UEC n°5" pour se replier vers Niederbronn... déjà occupé par les allemands dans l'intervalle. Il est capturé vers 18h.
HISTORIQUE, Construction
Le projet de plan d'implantation des deux casemates de GRUNENTHAL et de WINDSTEIN est présenté pour approbation par la DTF de Strasbourg le 18 Mars 1932 (dossier 620/S).
La casemate de WINDSTEIN n'appelle pas de commentaires particuliers de la CORF ou de l'ITTF.
Le projet de plan d'implantation est approuvé par DM 2345 2/4-S du 2 Juin 1932.
Source(s) :
SHD 2V244
La casemate de WINDSTEIN n'appelle pas de commentaires particuliers de la CORF ou de l'ITTF.
Le projet de plan d'implantation est approuvé par DM 2345 2/4-S du 2 Juin 1932.
Source(s) :
SHD 2V244
Page n° 10860 mise à jour le 26/09/2023 -
© wikimaginot.eu 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Inconnu - Droits réservés
WINDSTEIN - (Casemate d'infanterie - double)

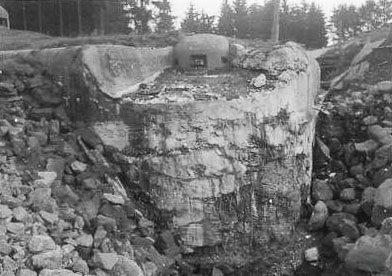

Vue en 1940 de la cloche JM Ouest
Auteur : Inconnu
Droits réservés
Auteur : Inconnu
Droits réservés
Photo n° 20248 - Taille écran 400 x 282 pixels
Déposée le 04/12/2013
Déposée le 04/12/2013
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'infanterie - double)
Auteur : GRAMI
CC BY-SA -Paternité - Partage à l'identique Photo n° 29991 - Taille écran 960 x 442 pixels
Déposée le 27/04/2021
Déposée le 27/04/2021
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
WINDSTEIN - (Casemate d'infanterie - Double)
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 117728 - Taille écran 1800 x 1350 pixels
Prise en mai 2023 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Prise en mai 2023 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'infanterie - double)

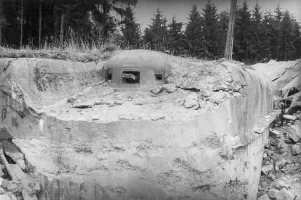

Le cratère provoqué par l'explosion de bombe allemande contre la casemate est nettement visible, le rocaillage a disparu
Auteur : GRAMI
CC BY-SA -Paternité - Partage à l'identique
Auteur : GRAMI
CC BY-SA -Paternité - Partage à l'identique Photo n° 29994 - Taille écran 960 x 639 pixels
Déposée le 27/04/2021
Déposée le 27/04/2021
wikislides - © wikimaginot.eu
B.HENRICH
WINDSTEIN - (Casemate d'infanterie - double)
La cloche GFM, noter le créneau décalé destiné à battre la pente en avant de la casemate
Auteur : B.HENRICH
CC BY - Paternité
Auteur : B.HENRICH
CC BY - Paternité Photo n° 39210 - Taille écran 1200 x 800 pixels
Déposée le 27/04/2021
Déposée le 27/04/2021
wikislides - © wikimaginot.eu
Michel Teiten
WINDSTEIN - (Casemate d'infanterie - Double)

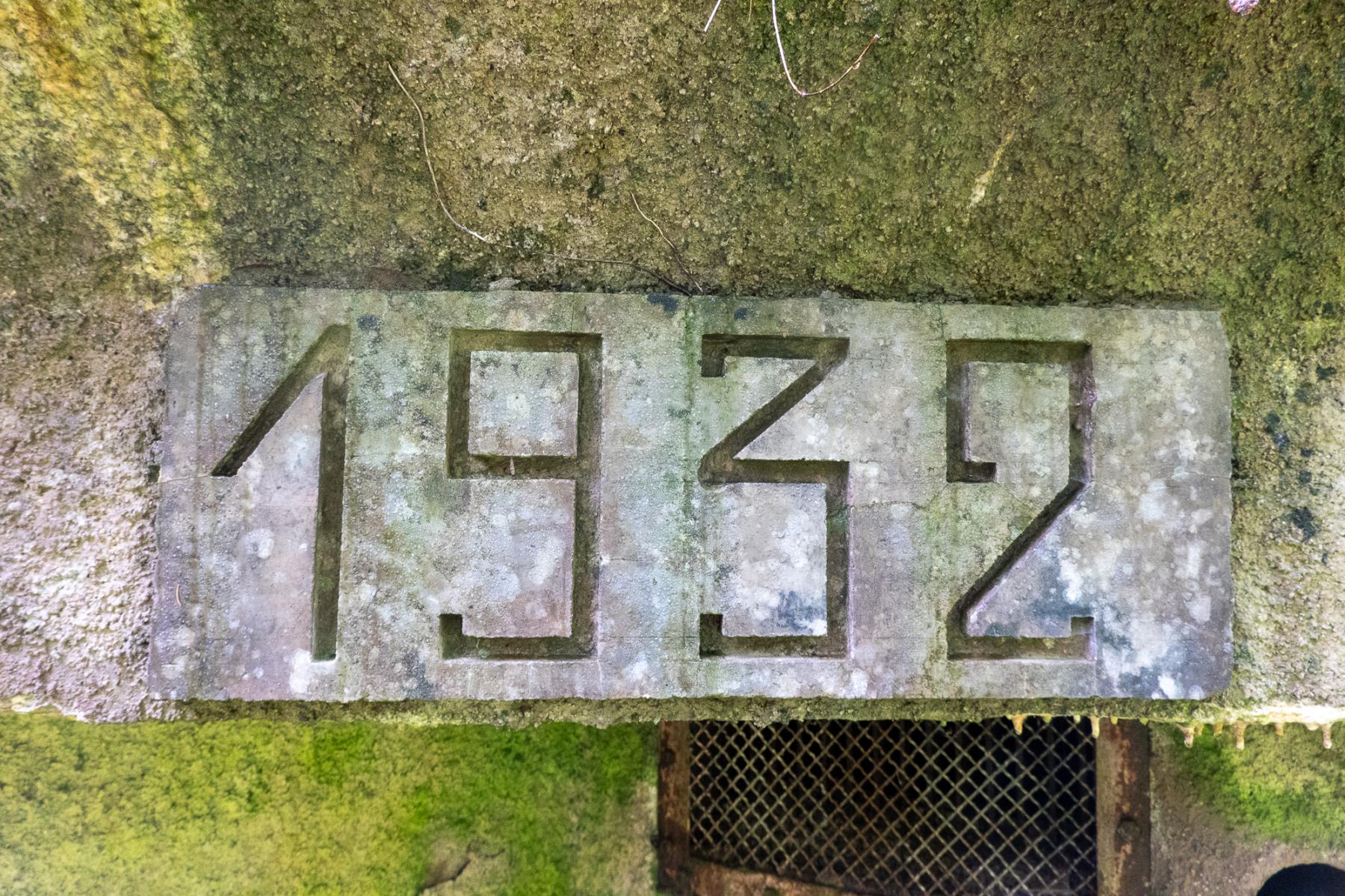

Gros plan du cartouche indiquant la date de construction
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117550 - Taille écran 1800 x 1199 pixels
Prise le 28 avril 2023 - Déposée le 02/05/2023
Prise le 28 avril 2023 - Déposée le 02/05/2023
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'infanterie - double)
L'entrée de la casemate
Auteur : GRAMI
CC BY-SA -Paternité - Partage à l'identique
Auteur : GRAMI
CC BY-SA -Paternité - Partage à l'identique Photo n° 30004 - Taille écran 466 x 700 pixels
Déposée le 27/04/2021
Déposée le 27/04/2021
wikislides - © wikimaginot.eu
Gregory Fuchs
WINDSTEIN - (Casemate d'infanterie - double)
Couloir de l'entrée
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 92368 - Taille écran 1050 x 1400 pixels
Prise le 28 févr. 2021 - Déposée le 27/04/2021
Prise le 28 févr. 2021 - Déposée le 27/04/2021
wikislides - © wikimaginot.eu
B.HENRICH
WINDSTEIN - (Casemate d'infanterie - double)

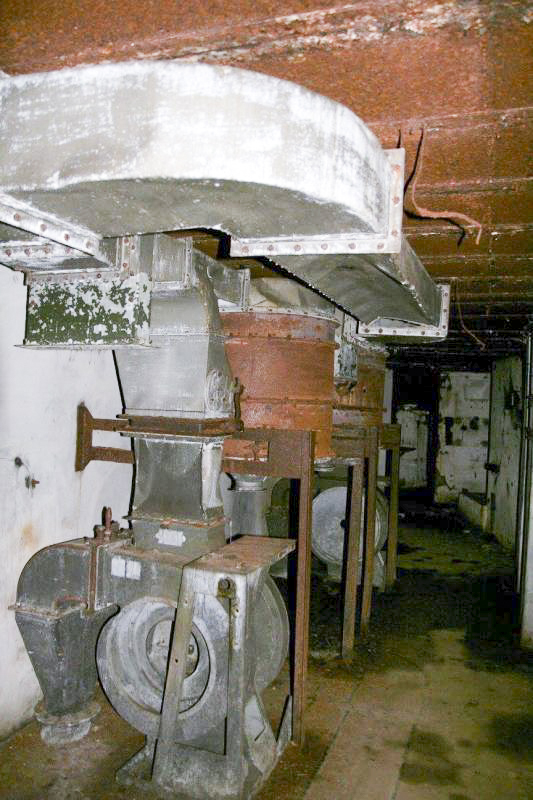

Le système de ventilation encore partiellement en place
Auteur : B.HENRICH
CC BY - Paternité
Auteur : B.HENRICH
CC BY - Paternité Photo n° 39208 - Taille écran 533 x 800 pixels
Déposée le 27/04/2021
Déposée le 27/04/2021
wikislides - © wikimaginot.eu
Gregory Fuchs
WINDSTEIN - (Casemate d'infanterie - double)

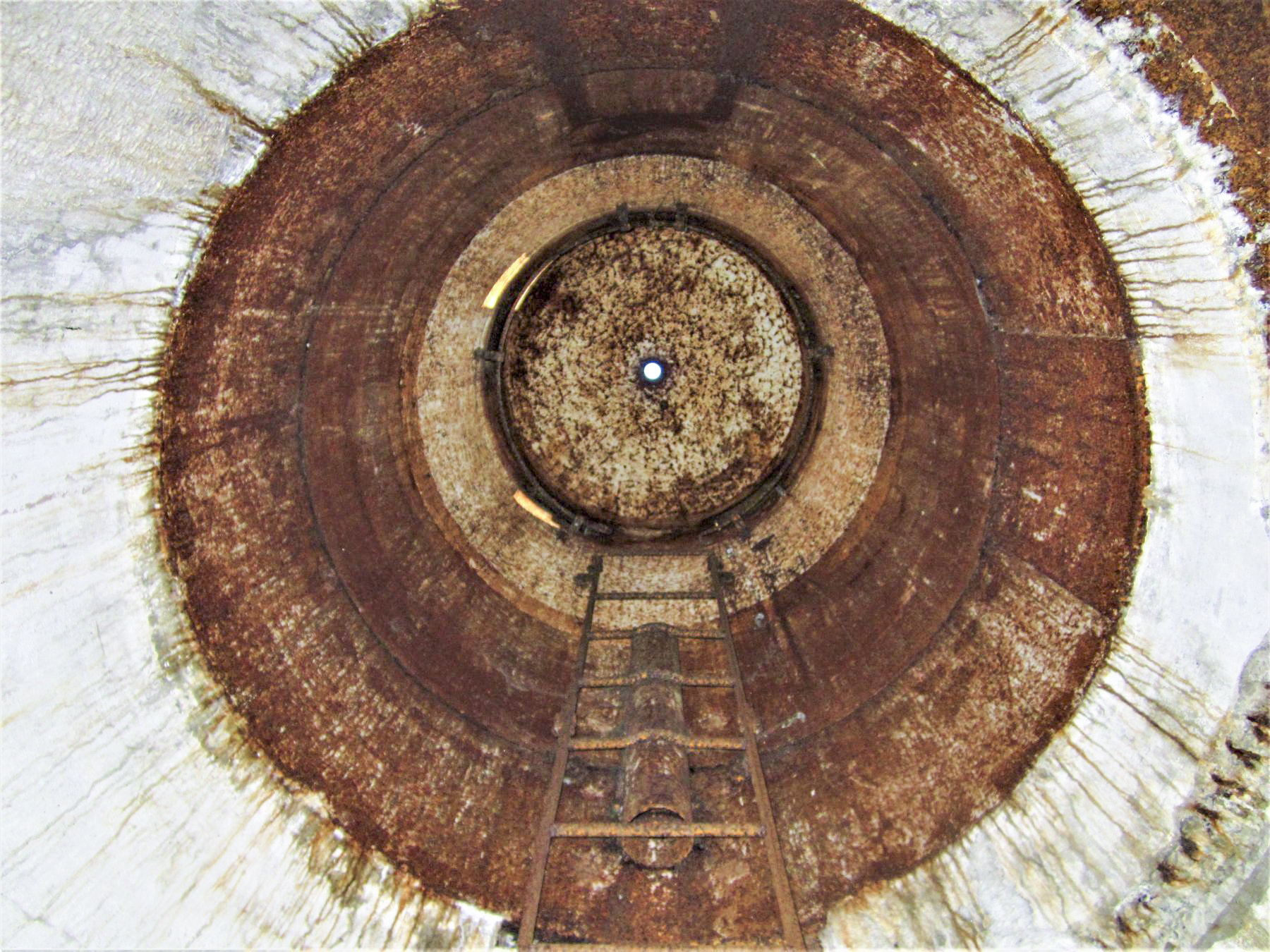

Cloche GFM
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 92372 - Taille écran 1800 x 1350 pixels
Prise le 28 févr. 2021 - Déposée le 27/04/2021
Prise le 28 févr. 2021 - Déposée le 27/04/2021
wikislides - © wikimaginot.eu
Michel Teiten
WINDSTEIN - (Casemate d'infanterie - Double)
Dans une des cloches JM
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117987 - Taille écran 1800 x 1199 pixels
Prise le 28 avril 2023 - Déposée le 09/05/2023
Prise le 28 avril 2023 - Déposée le 09/05/2023
wikislides - © wikimaginot.eu
GRAMI
WINDSTEIN - (Casemate d'infanterie - double)

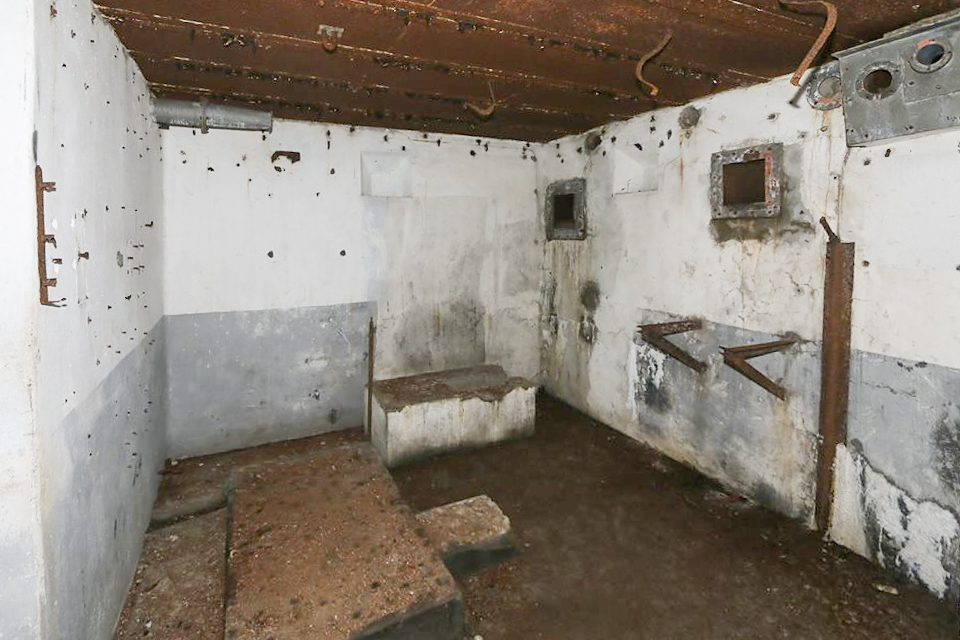

Chambre de troupe
