NONNENHARDT N°2
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Langensoultzbach
Quartier
Nonnenhardt
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1933
Commune
LANGENSOULTZBACH (67360)
Lieu-dit / Parcelle
Nonnenhardt
Coordonnées
48.997983 - 7.720893
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
Le blockhaus Nonnenhardt 2 est doté de l'armement suivant :
- Deux créneaux type A pour fusil-mitrailleur 24/29.
- Un créneau de porte pour fusil-mitrailleur 24/29.
- Une goulotte à grenades.
- Une cloche GFM (FM et mortier de 50).
- Deux créneaux type A pour fusil-mitrailleur 24/29.
- Un créneau de porte pour fusil-mitrailleur 24/29.
- Une goulotte à grenades.
- Une cloche GFM (FM et mortier de 50).
CONSTRUCTION, Cartouche ou information constructeur
Un cartouche placé au dessus de l'entrée date la construction du blockhaus à l'année 1933
CONSTRUCTION, Description
Le blockhaus Nonnenhardt 2 est un blockhaus d'infanterie CORF simple, uniquement armé de FM, qu'on pourrait qualifier de "casemate légère".
Il possède une cloche GFM ainsi qu'un deuxième créneau pour FM en caponnière au niveau de l'entrée. Ce second créneau complète l'action du premier.
Mais son équipement est sommaire : pas d'étage inférieur, pas de groupe électrogène, pas d'électricité. L'éclairage est assurée par des lampes à pétroles et la ventilation s'effectue à l'aide de pédaliers ou de manivelles. Le seul "luxe", une ligne téléphonique enterrée.
Il est traité en protection 1 (dalle et murs exposés de 1,50 m).
Source(s) :
J-B Wahl "La Ligne Maginot en Alsace - 200 km de béton et d'acier"
Il possède une cloche GFM ainsi qu'un deuxième créneau pour FM en caponnière au niveau de l'entrée. Ce second créneau complète l'action du premier.
Mais son équipement est sommaire : pas d'étage inférieur, pas de groupe électrogène, pas d'électricité. L'éclairage est assurée par des lampes à pétroles et la ventilation s'effectue à l'aide de pédaliers ou de manivelles. Le seul "luxe", une ligne téléphonique enterrée.
Il est traité en protection 1 (dalle et murs exposés de 1,50 m).
Source(s) :
J-B Wahl "La Ligne Maginot en Alsace - 200 km de béton et d'acier"
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné au réseau téléphonique de la fortification Maginot du blockhaus était Ca 522
EFFECTIF, Commandement et/ou unité
L'équipage du blockhaus était issu de la 6° UEC du 165° RIF et placé sous le commandement du Sgt BRUNAGEL
EQUIPEMENT, Transmissions
Le blockhaus de Nonnenhardt 2 était relié au réseau téléphonique au niveau de la rocade avant par une liaison enterrée.
Il était également reliés aux blockhaus de Nonnenhardt 1 et 2 dont les abonnés étaient desservis par son central
Il était également reliés aux blockhaus de Nonnenhardt 1 et 2 dont les abonnés étaient desservis par son central
HISTORIQUE, Construction
Le plan d'implantation des blockhaus 1, 2, 4 et 5 de NONNENHARDT est diffusé d'un bloc le 6 Février 1933 pour approbation (dossier 320/S de la DTF de Strasbourg). Les quatre blocs sont d'une conception très similaire.
Dans ce cadre, la CORF demande à ce que ces blocs soient capables de loger 6 hommes et non 4 en rajoutant deux hamacs. Elle préconise que cette amélioration soit applicable à tous les blockhaus "Vosges" simples du même type.
L'approbation du projet d'implantation de ces constructions est acquise par DM 1067 2/4-S le 8 Mars 1933, ce qui met ces blocs parmi les plus tardifs des anciens fronts.
Le gros-œuvre du bloc est réalisé en 1933, l'équipement intervenant en 1934.
Source(s) :
SHD 2V244
Dans ce cadre, la CORF demande à ce que ces blocs soient capables de loger 6 hommes et non 4 en rajoutant deux hamacs. Elle préconise que cette amélioration soit applicable à tous les blockhaus "Vosges" simples du même type.
L'approbation du projet d'implantation de ces constructions est acquise par DM 1067 2/4-S le 8 Mars 1933, ce qui met ces blocs parmi les plus tardifs des anciens fronts.
Le gros-œuvre du bloc est réalisé en 1933, l'équipement intervenant en 1934.
Source(s) :
SHD 2V244
Page n° 10863 mise à jour le 21/04/2021 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Gregory Fuchs
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

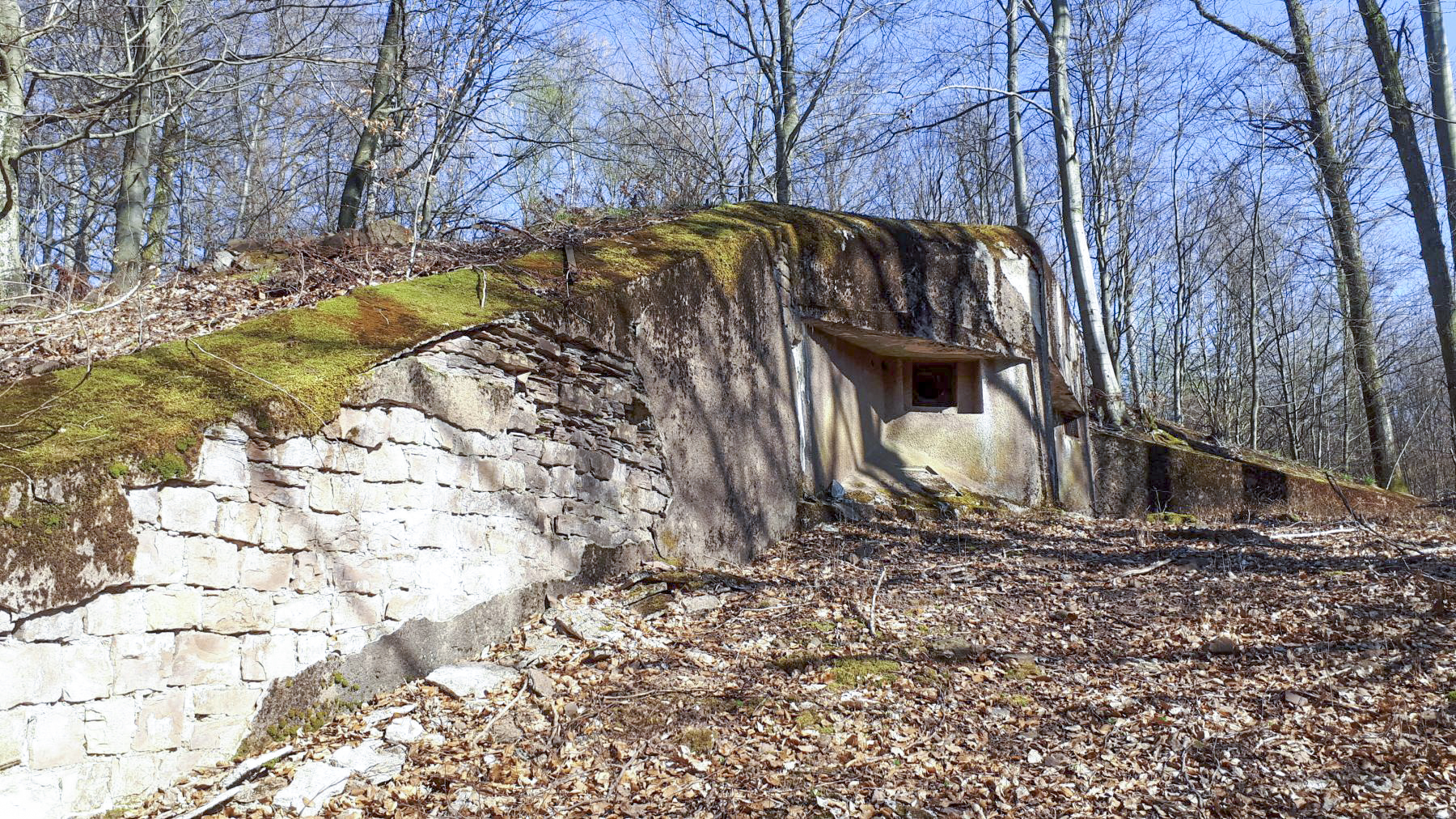

Mur de soutènement et chambre de tir FM principal
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 95476 - Taille écran 1800 x 1012 pixels
Prise le 02 avril 2021 - Déposée le 21/04/2021
Prise le 02 avril 2021 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
Fré Do
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)
Chambre de tir FM principal
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 68449 - Taille écran 1024 x 768 pixels
Prise le 14 févr. 2018 - Déposée le 21/04/2021
Prise le 14 févr. 2018 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
Fré Do
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

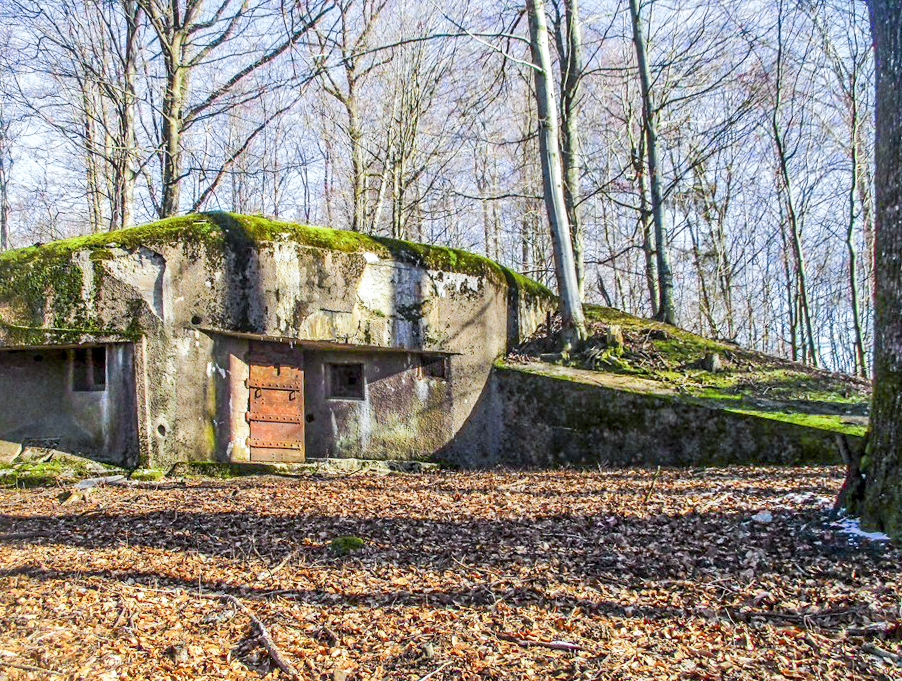

Vue générale vers l'entrée
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 68448 - Taille écran 902 x 681 pixels
Prise le 14 févr. 2018 - Déposée le 21/04/2021
Prise le 14 févr. 2018 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

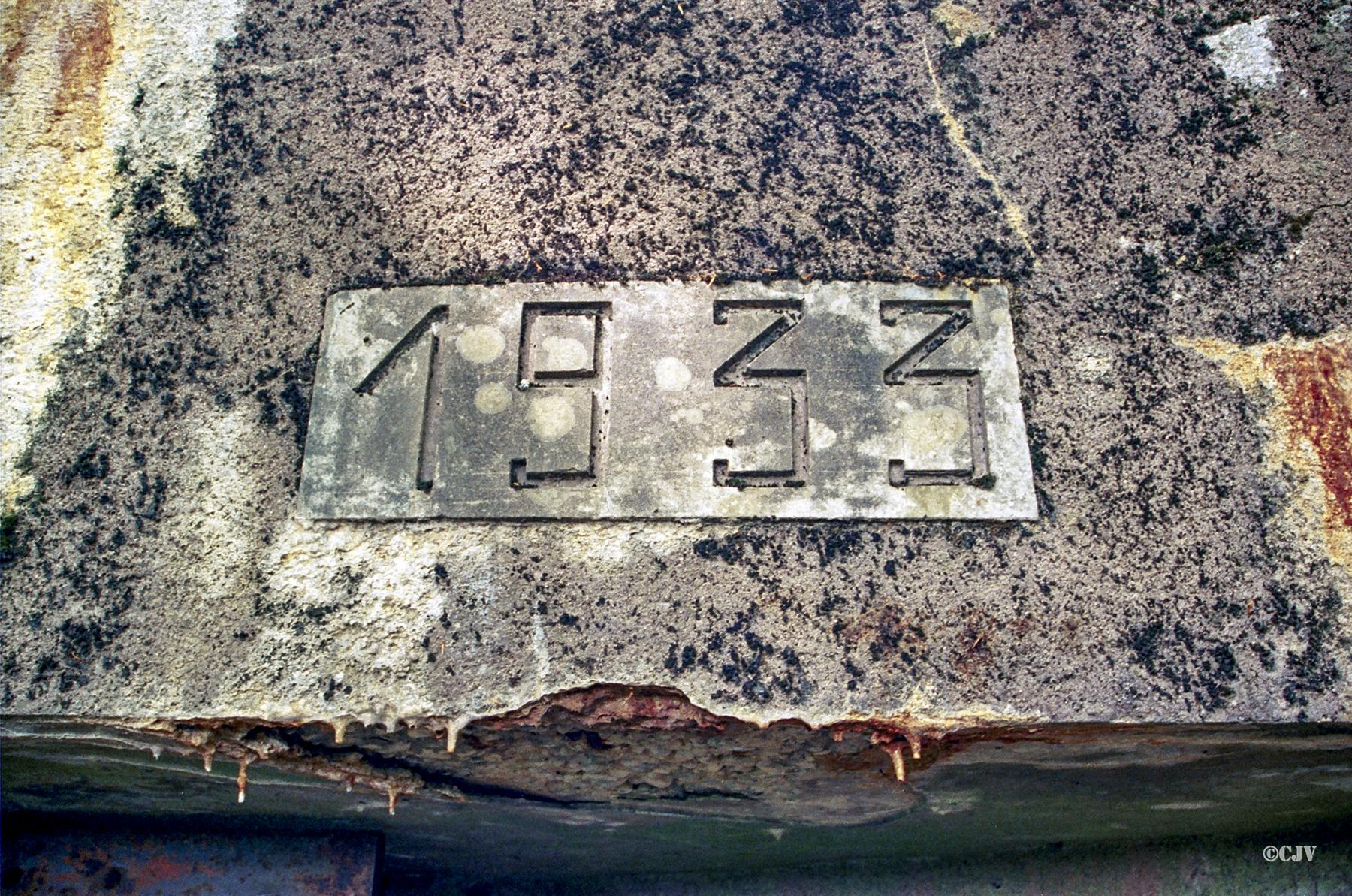

Cartouche '1933' au-dessus de l'entrée
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40643 - Taille écran 1800 x 1193 pixels
Prise le 06 mai 2000 - Déposée le 21/04/2021
Prise le 06 mai 2000 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
Gregory Fuchs
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

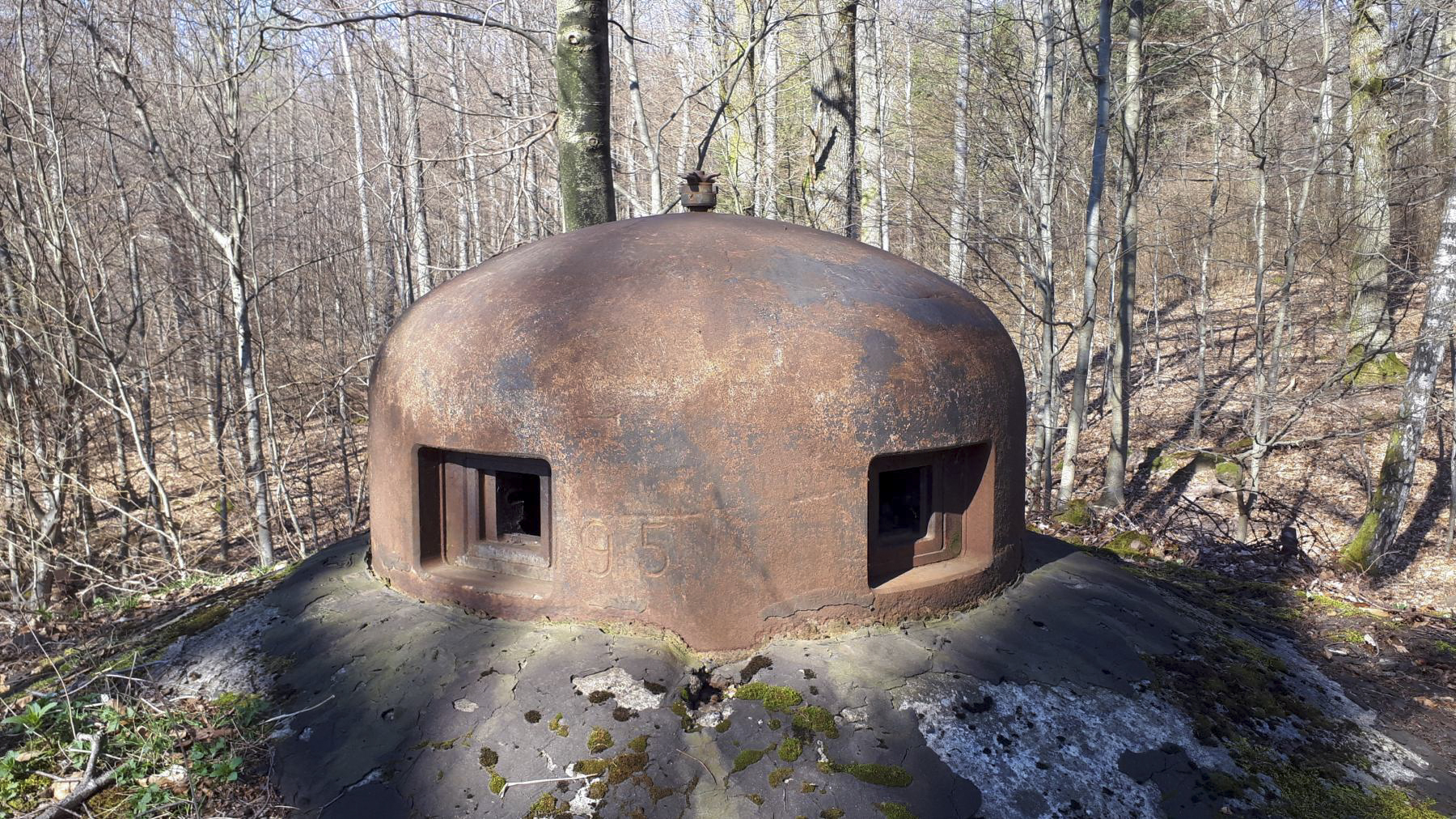

La cloche GFM
Marquage '95'
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Marquage '95'
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 95481 - Taille écran 1800 x 1012 pixels
Prise le 02 avril 2021 - Déposée le 21/04/2021
Prise le 02 avril 2021 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
Fré Do
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

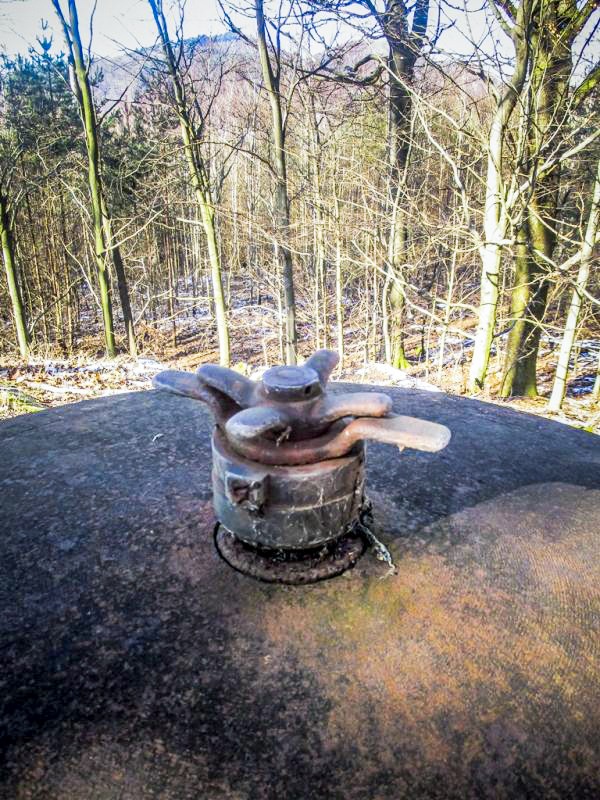

La cloche GFM
Obturateur pas à sa place ;-)
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Obturateur pas à sa place ;-)
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 68452 - Taille écran 600 x 800 pixels
Prise le 14 févr. 2018 - Déposée le 21/04/2021
Prise le 14 févr. 2018 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
Baptiste GAUDIN
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

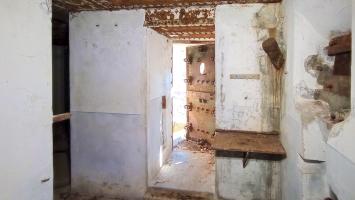

L'entrée, dans le coin du mur une goulotte à grenades
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits Photo n° 95389 - Taille écran 1800 x 1014 pixels
Déposée le 21/04/2021
Déposée le 21/04/2021
wikislides - © wikimaginot.eu
Baptiste GAUDIN
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

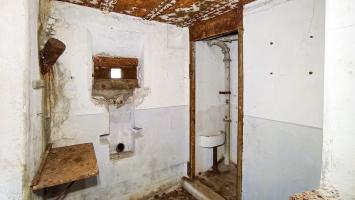

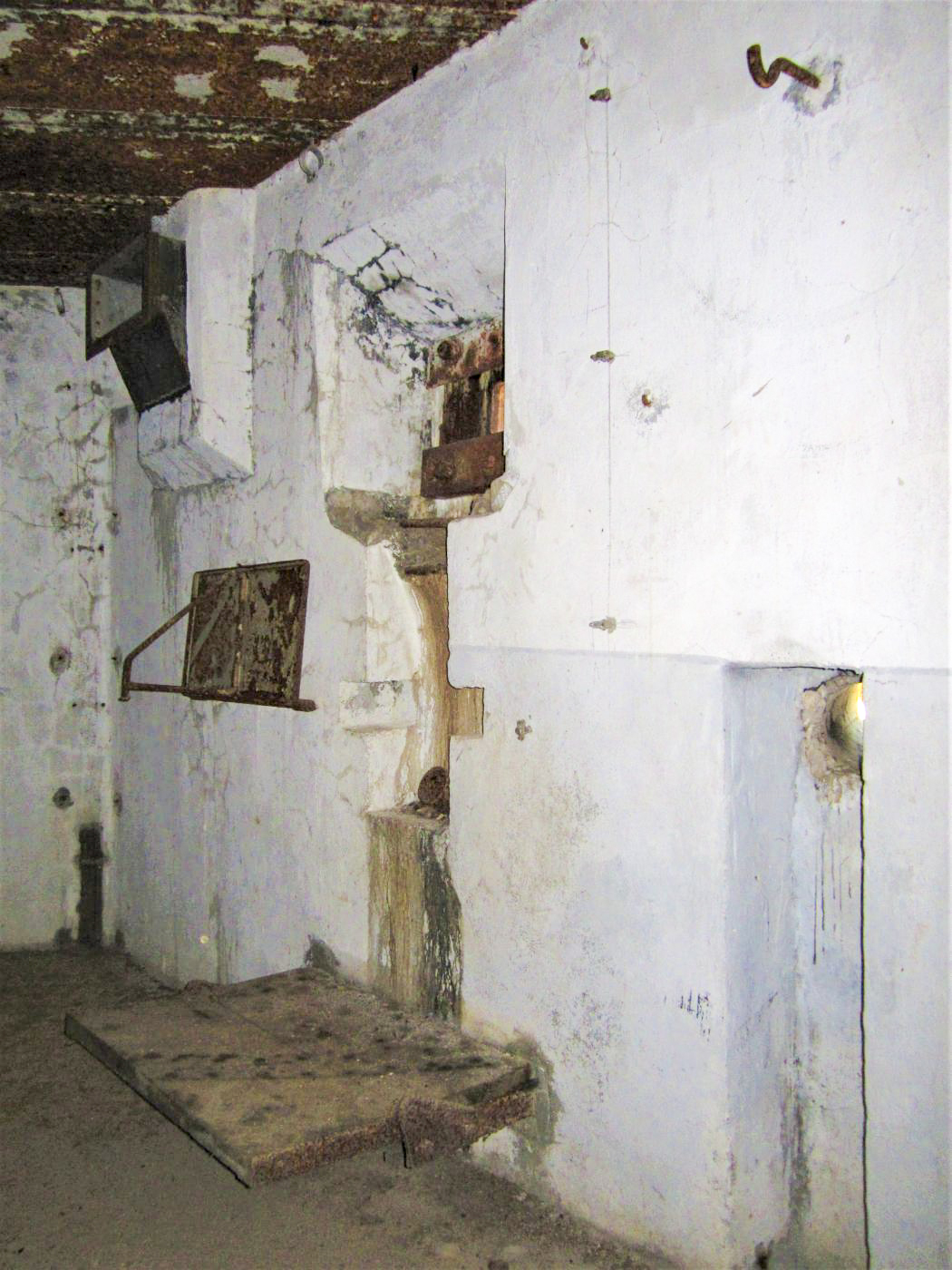

Le poste de tir FM principal, à droite les latrines
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits Photo n° 95390 - Taille écran 1800 x 1014 pixels
Déposée le 21/04/2021
Déposée le 21/04/2021
wikislides - © wikimaginot.eu
Gregory Fuchs
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)
Caponnière FM de l'entrée
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 95482 - Taille écran 1050 x 1400 pixels
Prise le 02 avril 2021 - Déposée le 21/04/2021
Prise le 02 avril 2021 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

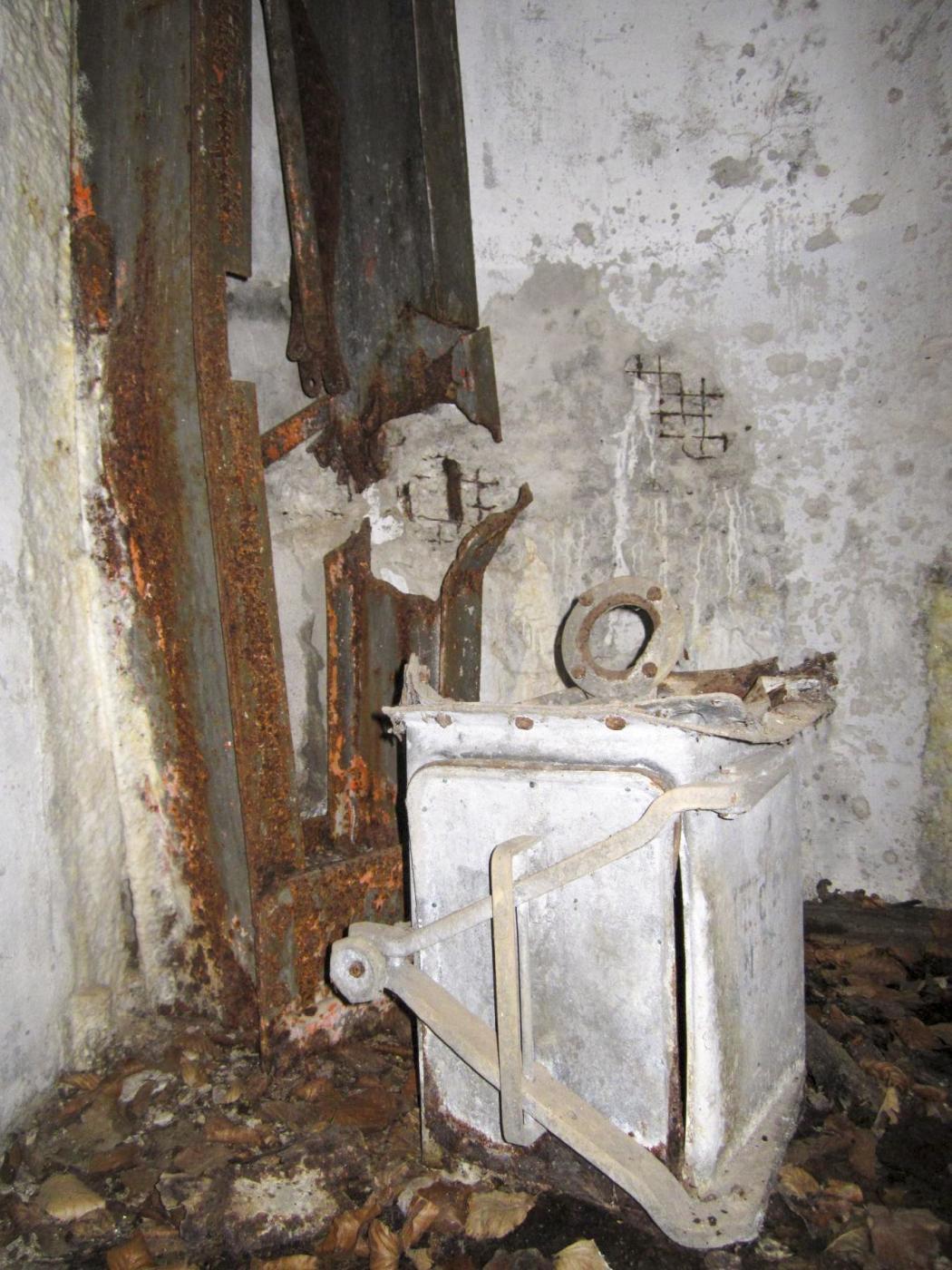

Filtre
Auteur : STENGER Mathieu
CC BY - Paternité
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 89428 - Taille écran 1800 x 1350 pixels
Prise le 05 mars 2016 - Déposée le 21/04/2021
Prise le 05 mars 2016 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

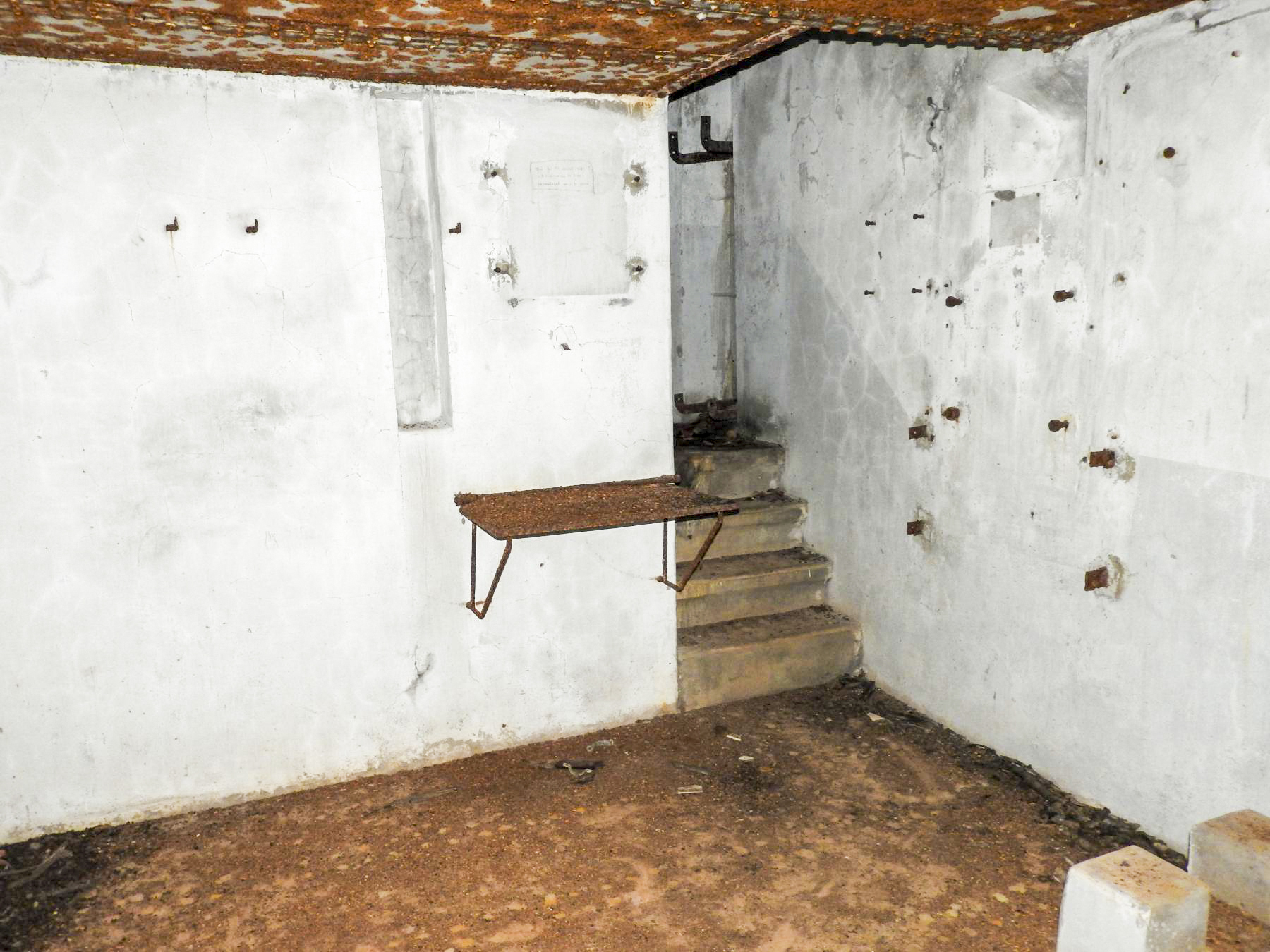

La chambre de repos, à droite l'accès à la cloche GFM
Auteur : STENGER Mathieu
CC BY - Paternité
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 89425 - Taille écran 1800 x 1350 pixels
Prise le 05 mars 2016 - Déposée le 21/04/2021
Prise le 05 mars 2016 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
Gregory Fuchs
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

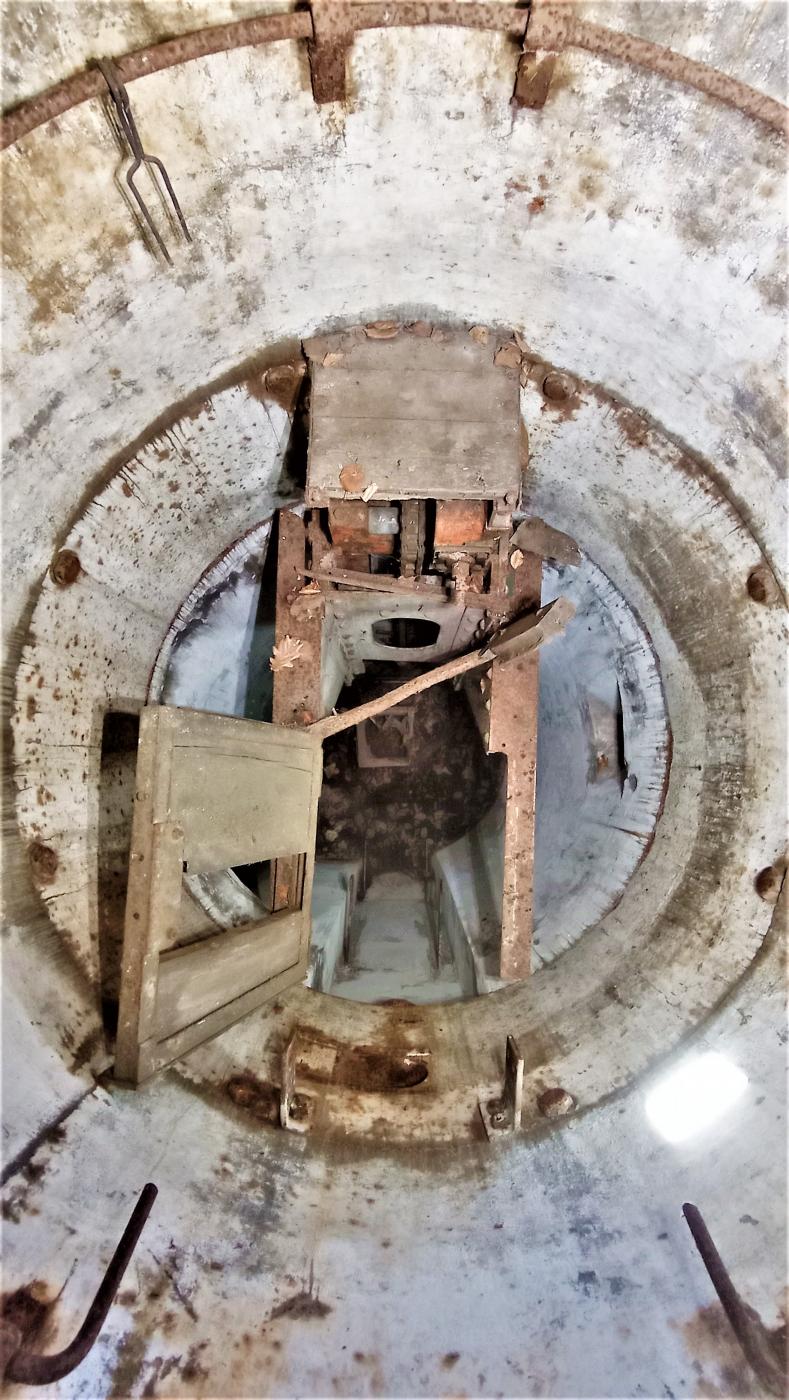

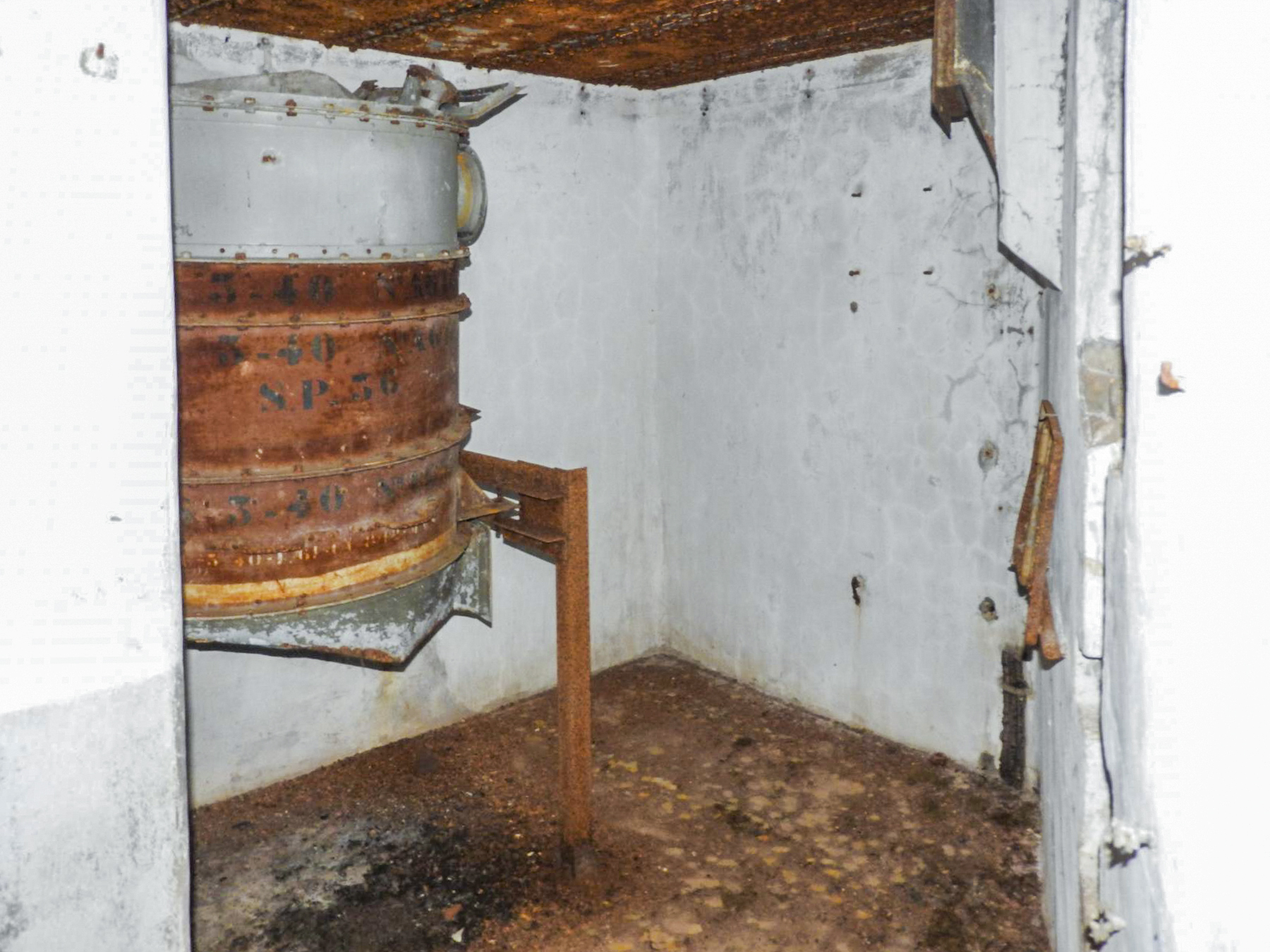

Puits de la cloche GFM
Réceptacle à douilles
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Réceptacle à douilles
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 95483 - Taille écran 1050 x 1400 pixels
Prise le 02 avril 2021 - Déposée le 21/04/2021
Prise le 02 avril 2021 - Déposée le 21/04/2021
wikislides - © wikimaginot.eu
Baptiste GAUDIN
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)
La cloche GFM
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits Photo n° 95397 - Taille écran 789 x 1400 pixels
Déposée le 16/04/2021
Déposée le 16/04/2021
wikislides - © wikimaginot.eu
Baptiste GAUDIN
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

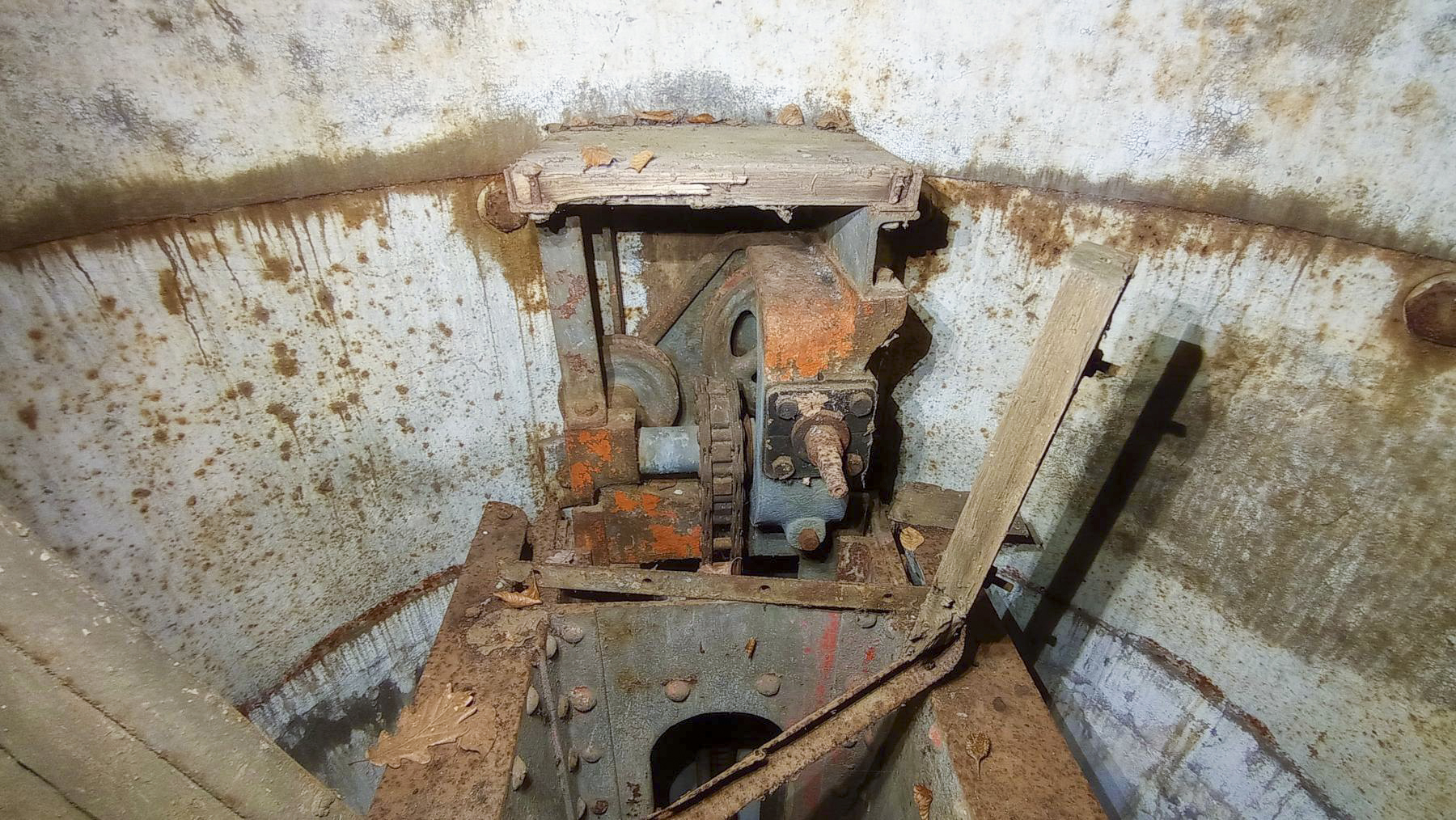

Commande du plancher mobile
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits Photo n° 95399 - Taille écran 1800 x 1014 pixels
Déposée le 21/04/2021
Déposée le 21/04/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
NONNENHARDT N°2 - (Blockhaus pour arme infanterie)

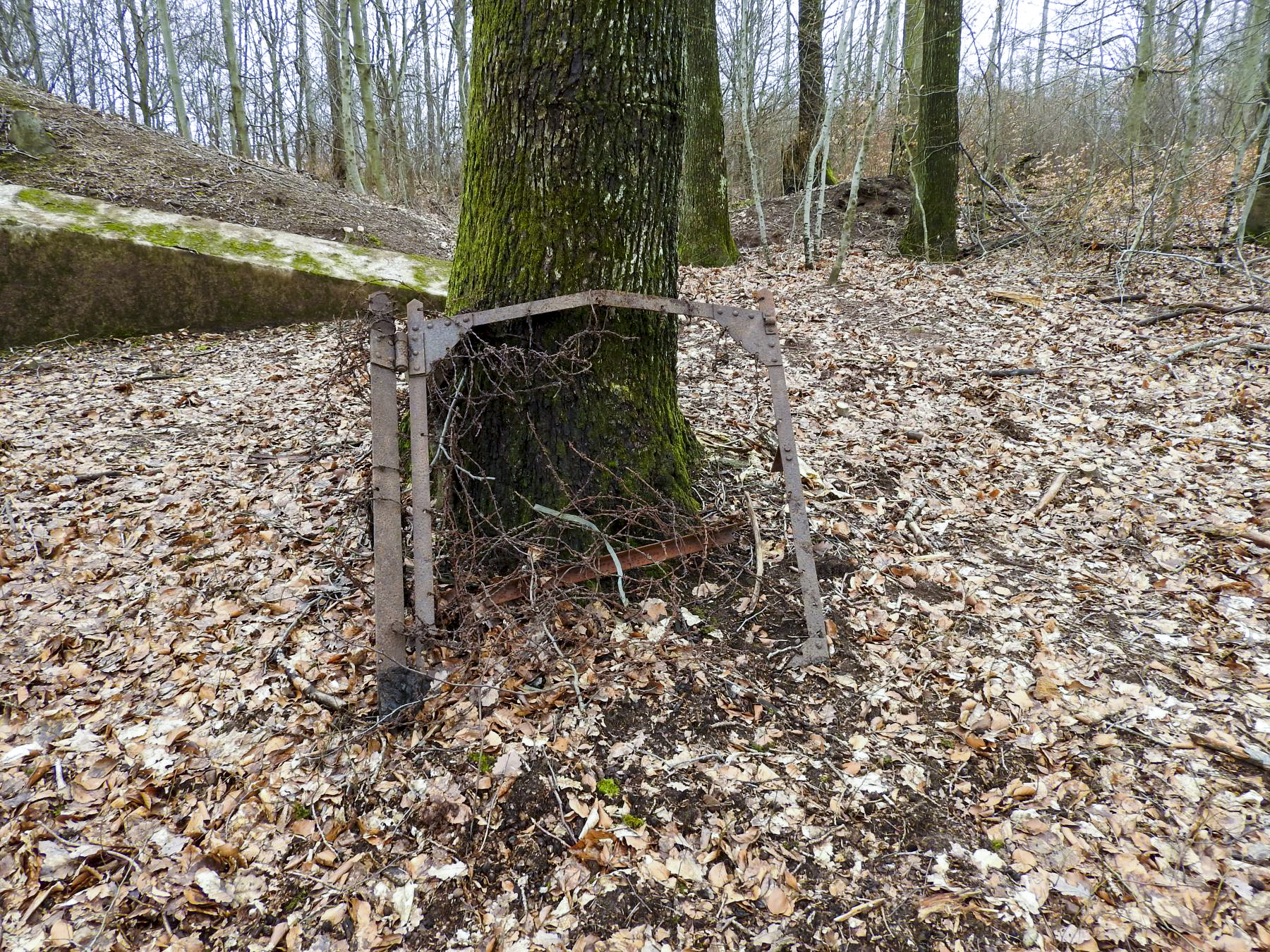

Un portillon du réseau barbelés
