2Q2 - ERBSENBERG

( DMP - Dispositif de Mine Permanent )









Secteur Fortifié
SFV - SF Vosges

Sous Secteur
Philippsbourg

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
EGUELSHARDT (57230)

Lieu-dit / Parcelle

Coordonnées
49.030147 - 7.565013

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



CONSTRUCTION, Description

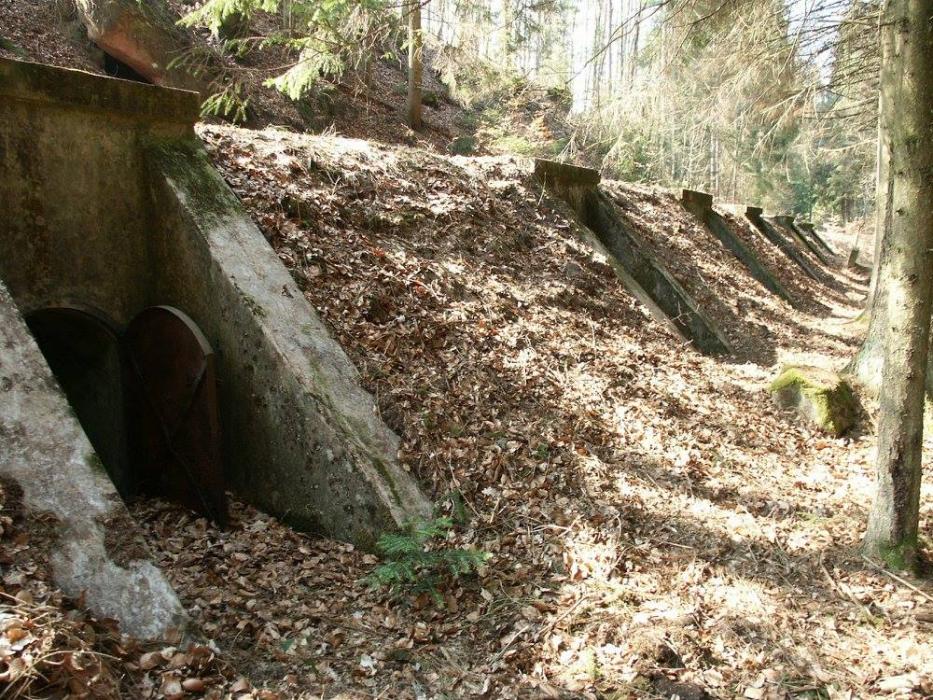

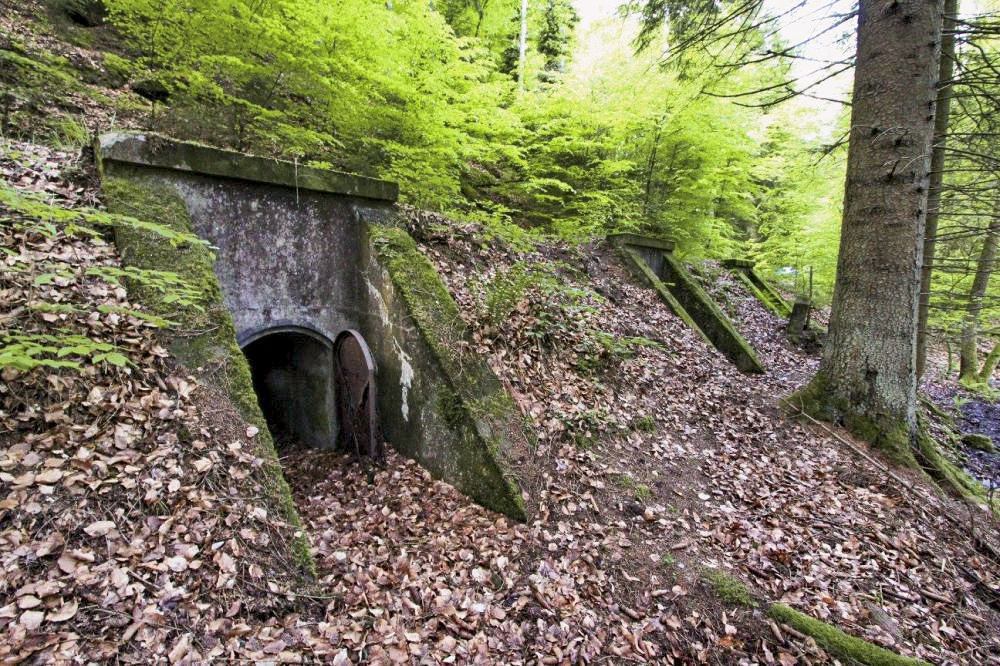

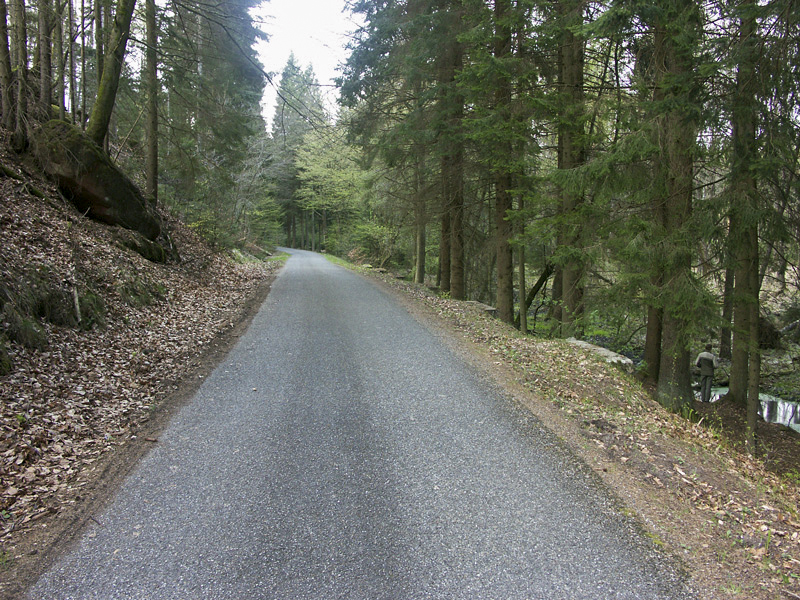

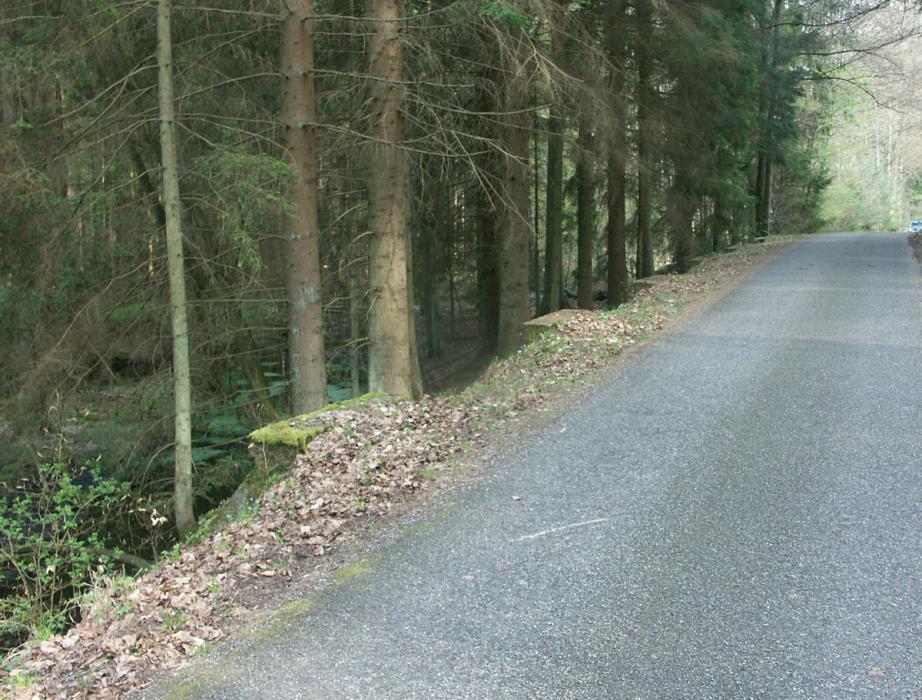

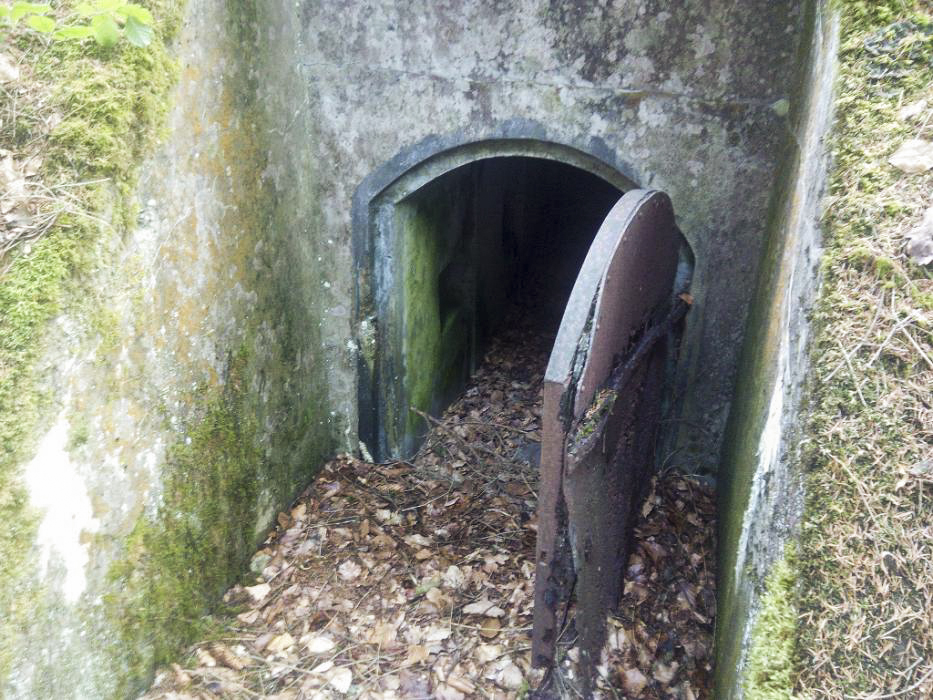

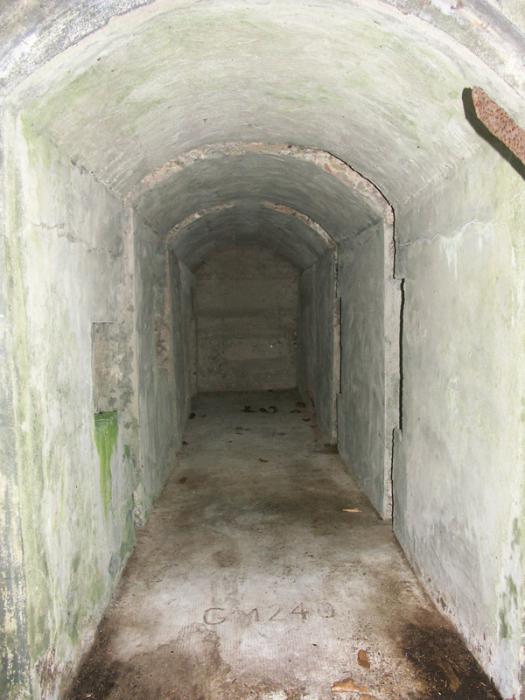

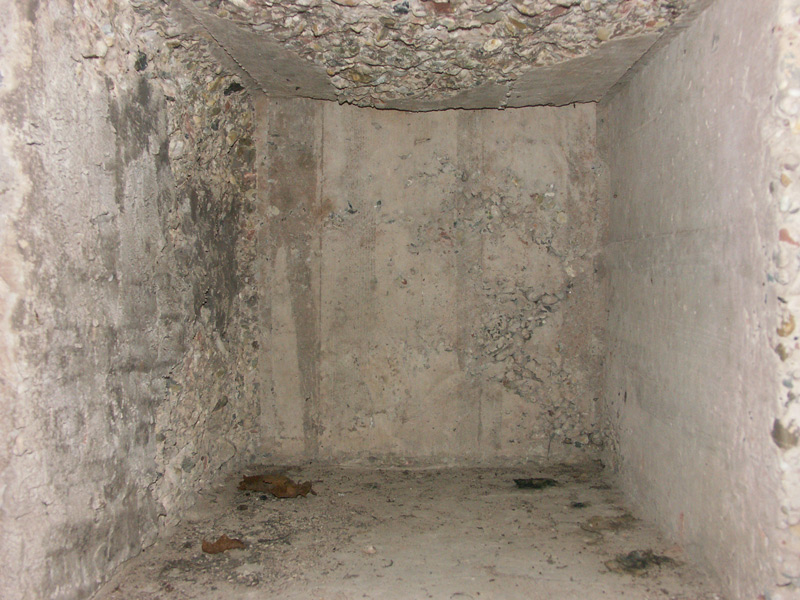

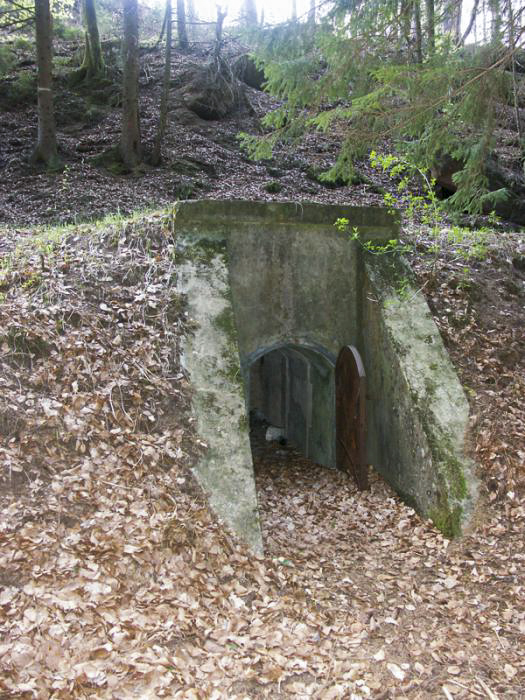

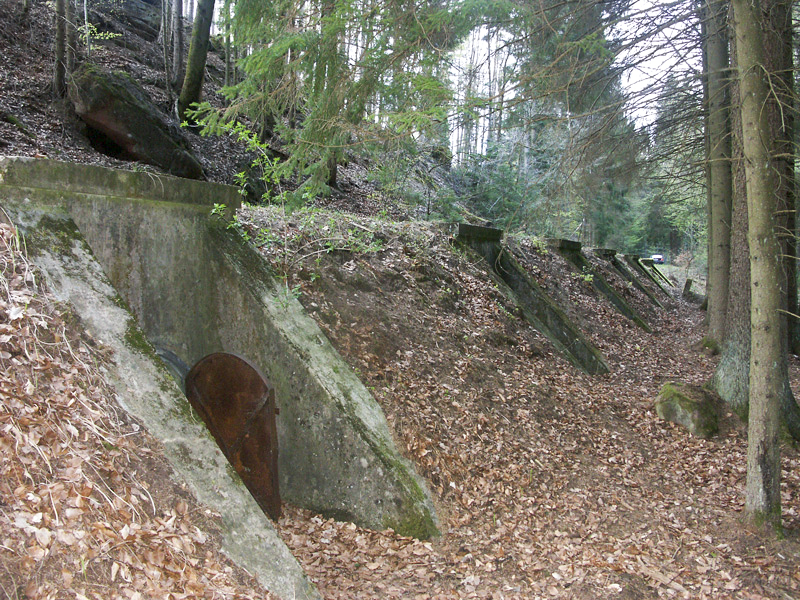

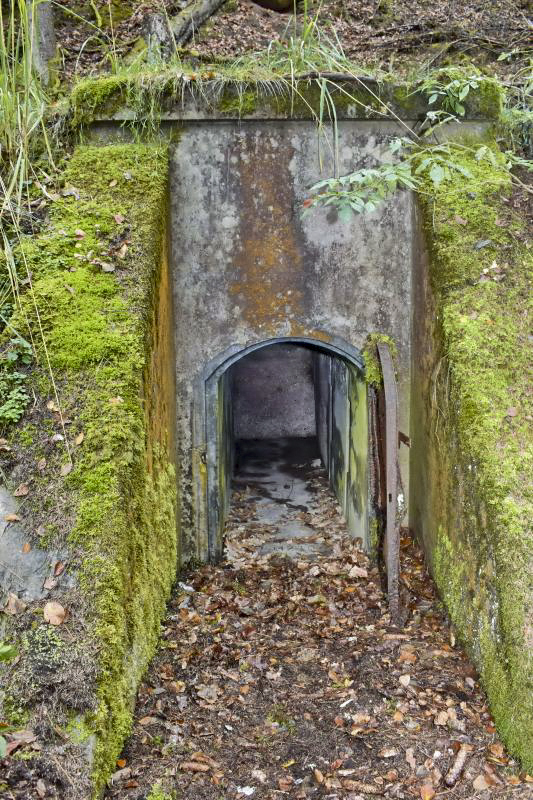

Le dispositif se compose de 6 fourneaux placés à 2 mètres de profondeur sous le niveau de la route et écartés l'un de l'autre de 6 m 50. Ils sont desservis par des galeries de 4 m de long. Les entrées des rameaux se trouvent dans l'escarpe du remblai de la route et sont fermées par des portes en tôle verrouillables.

Le bourrage est analogue a celui des dispositif en puits : un premier masque protège la charge, un bourrage composé par exemple de sacs de terre remplis au 2/3, et deux masques de chevrons empilés dans les gorges prévues à cet effet.

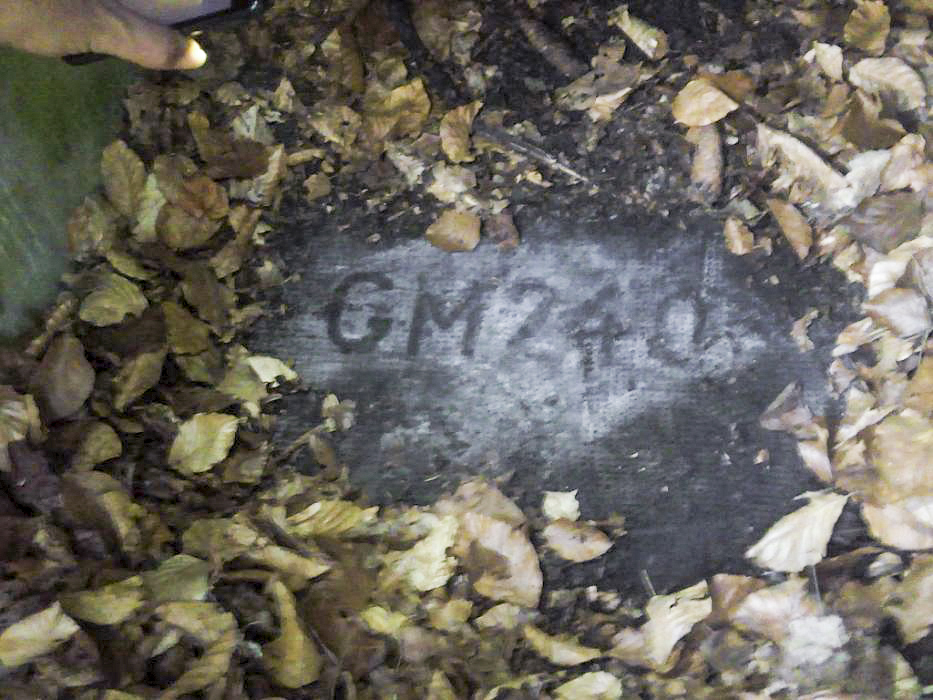

Comme dans tous les dispositifs, la capacité en explosif, de 240 kg, est indiquée à l'entrée de chaque rameau. Elle est gravée dans le ciment du radier et précédée du sigle GM.

Ce type de dispositif semble peu répandu car probablement plus coûteux que les dispositifs classiques. En effet cette destruction est composée de 6 dispositifs pour une coupure de 40 mètres alors que les destructions par puits en compte généralement 4 ou 8 pour 100 mètres.
Source(s) :
A. SCHOEN



DENOMINATION, Dénomination officielle

Selon les plans de destruction de la Région Fortifiée de la Lauter datant du 17 Mai 1934, ce dispositif portait le numéro 2Q2


ETAT ACTUEL , Etat - utilisation actuelle

Le dispositif n'a pas été actionné en 1940, il est dans un bon état de conservation (2015)
