DRACHENBRONN Nord ...



DRACHENBRONN Sud Est

( Casemate d'infanterie )









Secteur Fortifié
SFH - SF Haguenau

Sous Secteur
Pechelbronn

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
1931

Commune
BIRLENBACH (67160)

Lieu-dit / Parcelle
Oberwald

Coordonnées
48.992669 - 7.882249

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
En ruine





Plan type


Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.


CORF - Cas.Fl. Mle 29 Casemate CORF de flanquement Mle 1929

Ligne Maginot - Casemate de flanquement CORF - Mle 1929 - Variante à droite
 Pour plus d'informations et de détails sur l'instruction décrivant ce plan-type se rapporter à la fiche wiki suivante:
1000512, Casemate de flanquement Mle 1929

Généralités



Ces casemates de flanquement CORF Mle 1929 sont décrites dans une instruction du 30 Juillet 1929. Elles ..........
Plus d'informations ...


Notes et informations



ARMEMENT, Infanterie

L'armement d'infanterie de la casemate était le suivant :
- Un créneau pour jumelage de mitrailleuse Reibel MAC 31
interchangeable avec un canon de 37 mm antichar sur bi-rail
- Un créneau pour jumelage de mitrailleuse Reibel MAC 31
- Un créneau pour FM en flanquement de façade
- Un créneau pour FM de pied flanquant le fossé
- Un créneau pour FM en caponnière flanquant l'entrée
- Un créneau pour FM de porte
- Une cloche GFM type A Petit Modèle, avec FM et mortier de 50 mm


CONSTRUCTION, Description

La casemate de Drachenbronn Sud-Est est une casemate d'infanterie CORF simple à deux niveaux reliée par galerie à la casemate Nord-Ouest.
Ces deux casemates sont du modèle 1929 ("Anciens fronts" d'origine).
Epaisseur de béton : dalle 2 m, murs exposés 2,25 m, murs arrières 1 m.


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné du central téléphonique des casemates de Drachenbronn Nord et Sud au réseau de la fortification Maginot était Ca 748.


EQUIPEMENT, Transmissions

La casemate est équipée d'un standard téléphonique pour 12 abonnés type TM 32 composé d'un carte étanche pour deux centraux à 8 et 4 directions.
Ce central dessert également les abonnés de la casemate Nord-Ouest.

Au sous-sol, un répartiteur type 3 pour 84 circuits est utilisé pour le brassage des circuits, deux câbles le reliaient au central téléphonique. Le câble d’arrivée desservant les deux casemates était un câble à 38 paires.

Un troisième câble reliait le central à un boîtier répartiteur installé dans la casemate nord où étaient regroupés les abonnés de cette dernière.
Source(s) :
Constat terrain


ETAT ACTUEL , Etat - utilisation actuelle

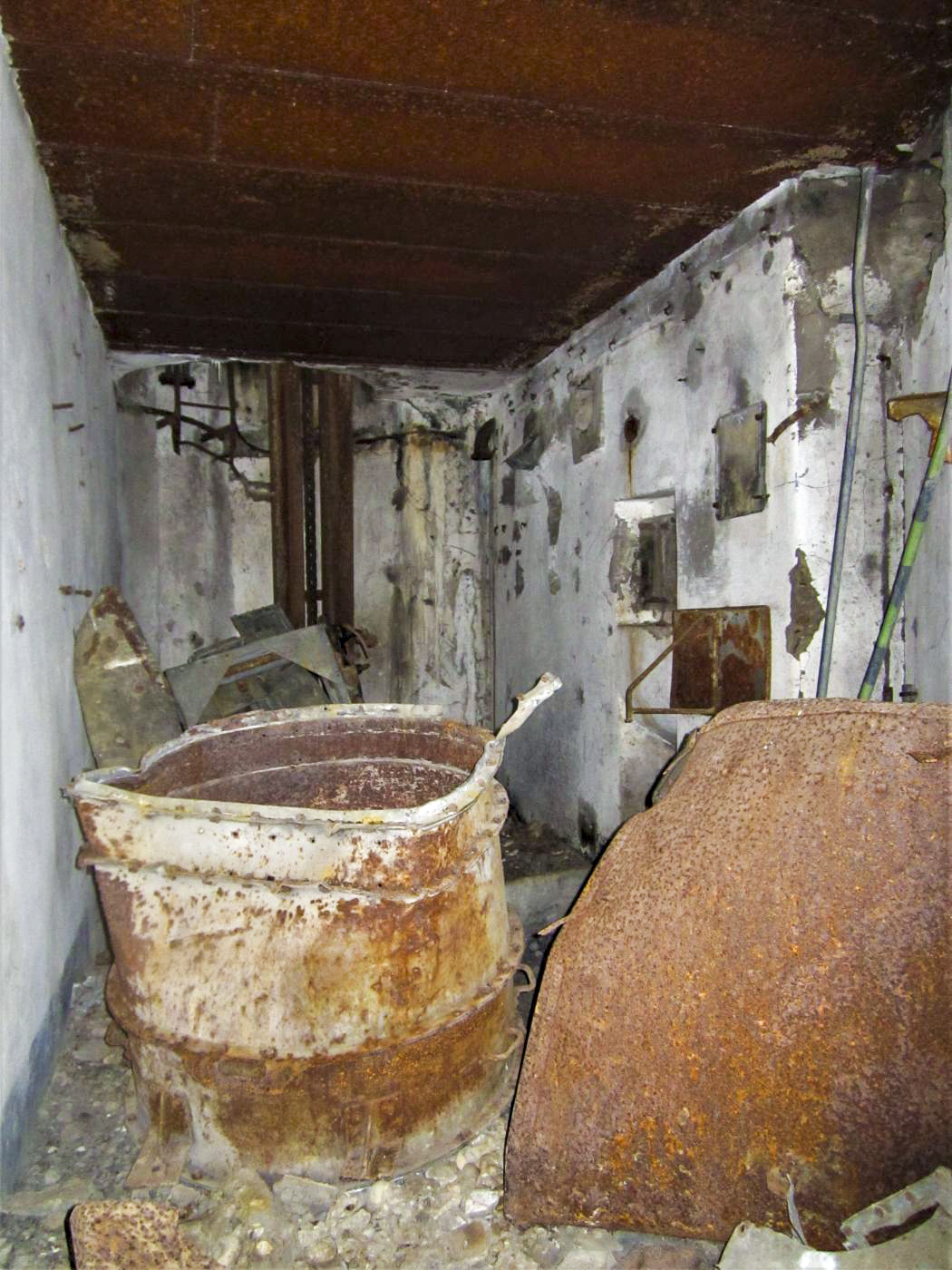

2005 - Entourée par la forêt et réduite à l'état de ruine, cette casemate n'offre qu'un intérêt trés limité et sa visite est dangereuse.


HISTORIQUE, Chronologie

Occupée par un détachement du 22e Régiment d'Infanterie de Forteresse jusqu'au 1er juillet 1940, la casemate a été détruite à l'explosif par les troupes allemandes au moment de leur repli en janvier 1945.
Elle est restée en l'état depuis.
Source(s) :
www.lignemaginot.com


HISTORIQUE, Construction

L'approbation de construction des casemates est actée par DM 1696 2/4-S du 6 Aout 1929. Elle fait partie d'une décision globale couvrant l'ouvrage de BREMMELBACH et 13 casemates aux alentours (dont les 9 du fossé de HOCHWALD). Initialement la casemate du BOIS de DRACHENBRONN doit être une casemate double unique.

L'implantation optera finalement pour deux casemates simples en couple.
