BREITENACKER Nord
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFH - SF Haguenau
Sous Secteur
Pechelbronn
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
INGOLSHEIM (67250)
Lieu-dit / Parcelle
Coordonnées
48.979169 - 7.905298
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
En ruine
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Pour plus d'informations et de détails sur l'instruction décrivant ce plan-type se rapporter à la fiche wiki suivante:GénéralitésPlus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
La casemate était dotées de l'armement suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm monté sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 cloche GFM type A (FM 24/29 et morteir de 50)
- 3 créneaux de défense rapprochée pour FM 24/29, dont un de porte et un pour la défense du fossé
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 37 mm monté sur bi-rail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 cloche GFM type A (FM 24/29 et morteir de 50)
- 3 créneaux de défense rapprochée pour FM 24/29, dont un de porte et un pour la défense du fossé
CONSTRUCTION, Description
Casemate CORF simple, modèle 1929, flanquant à gauche.
DENOMINATION, Dénominations alternatives
La casemate était originellement nommée BREITENACKER Nord-Ouest compte tenu de l'orientation géographique du couple. Dans un souci de simplification, le suffixe d'orientation du nom a été raccourci en BREITENACKER Nord.
On trouve néanmoins des cas où cette même casemate est nommée BREITENCKER Ouest.
On trouve néanmoins des cas où cette même casemate est nommée BREITENCKER Ouest.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate de Breitenacker Nord au réseau de la fortification Maginot était Ca 766
Son central de la casemate desservait aussi la casemate Sud
Son central de la casemate desservait aussi la casemate Sud
GENERALITES, Spécificités
La casemate Nord est reliée par galerie à la casemate Sud
ETAT ACTUEL , Etat - utilisation actuelle

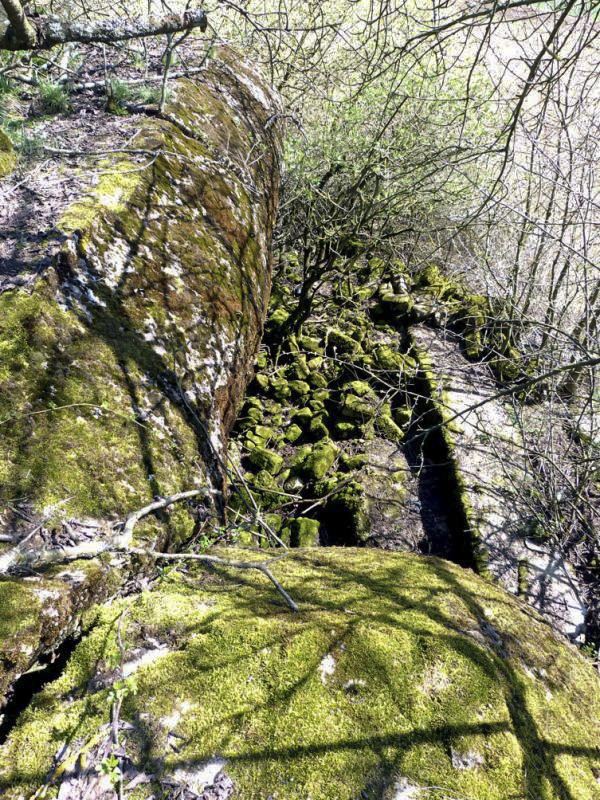

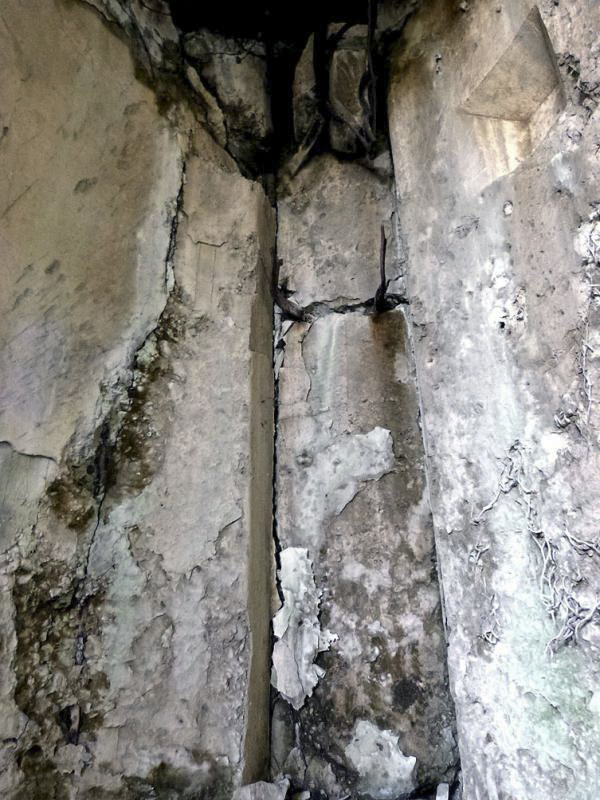

La casemate a été détruite à l'explosif par les allemands en 1944 1945 et il n'en subsiste que des ruines
HISTORIQUE, Construction
L'approbation de construction des casemates est actée par DM 1696 2/4-S du 6 Aout 1929. Elle fait partie d'une décision globale couvrant l'ouvrage de BREMMELBACH et 13 casemates aux alentours (dont les 9 du fossé de HOCHWALD). Initialement la casemate de BREITENACKER doit être une casemate double unique.
Page n° 10903 mise à jour le 06/11/2023 -
© wikimaginot.eu 2017 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Transport par camion
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Transport par camion
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111170 - Taille écran 1033 x 1400 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Benne planeuse
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Benne planeuse
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111175 - Taille écran 1065 x 1400 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Bande transporteuse
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Bande transporteuse
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111180 - Taille écran 1050 x 1400 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Ferraillage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Ferraillage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111171 - Taille écran 1042 x 1399 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Ferraillage et prise d'air au niveau de la dalle supérieure
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Ferraillage et prise d'air au niveau de la dalle supérieure
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111172 - Taille écran 1056 x 1399 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Revêtement métallique sous-dalle
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Revêtement métallique sous-dalle
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111168 - Taille écran 1067 x 1400 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Galerie de communication
Coffrage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Galerie de communication
Coffrage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111176 - Taille écran 1060 x 1400 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Galerie de communication
Coffrage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Galerie de communication
Coffrage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111177 - Taille écran 1053 x 1399 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Galerie de communication
Bétonnage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Galerie de communication
Bétonnage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111178 - Taille écran 1073 x 1400 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Galerie de communication
Bétonnage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Galerie de communication
Bétonnage
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111179 - Taille écran 1070 x 1400 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Bétonnage du radier
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Bétonnage du radier
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111181 - Taille écran 1034 x 1400 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Organisation du chantier
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Organisation du chantier
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111182 - Taille écran 1800 x 1201 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Organisation du chantier
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Organisation du chantier
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111183 - Taille écran 1800 x 1133 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Gâchage du béton à la main, 2 bétonnières sur 3 en panne
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Gâchage du béton à la main, 2 bétonnières sur 3 en panne
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111184 - Taille écran 1800 x 968 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
Vue d'ensemble des deux casemates et de la galerie de communication
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
Vue d'ensemble des deux casemates et de la galerie de communication
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111185 - Taille écran 1800 x 864 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Chantier de construction
Entreprise Dietsch
La casemate Ouest (Nord)
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Entreprise Dietsch
La casemate Ouest (Nord)
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111187 - Taille écran 1051 x 1400 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
Inconnu - Collection AALMA - Fort de Schoenenbourg - Droits réservés
BREITENACKER NORD et SUD - (Casemate d'infanterie - Simple)
Chantier de construction
Le 8 aout 1930
Le Mal Pétain en visite sur place colonel Gourandy (à droite), directeur des travaux de fortifications à Strasbourg, du capitaine Bernard, responsable de la tranche III, et d'un aide de camp)
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Le 8 aout 1930
Le Mal Pétain en visite sur place colonel Gourandy (à droite), directeur des travaux de fortifications à Strasbourg, du capitaine Bernard, responsable de la tranche III, et d'un aide de camp)
Auteur : Inconnu - Provenance : Collection AALMA - Fort de Schoenenbourg
Droits réservés
Photo n° 111174 - Taille écran 1800 x 1210 pixels
Déposée le 23/09/2022
Déposée le 23/09/2022
wikislides - © wikimaginot.eu
GLÜCKSJÄGER GJ13
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Auteur : GLÜCKSJÄGER GJ13
CC BY-SA -Paternité - Partage à l'identique Photo n° 22567 - Taille écran 933 x 700 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
GLÜCKSJÄGER GJ13
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Auteur : GLÜCKSJÄGER GJ13
CC BY-SA -Paternité - Partage à l'identique Photo n° 22568 - Taille écran 933 x 700 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
JMBrams
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 66047 - Taille écran 1066 x 800 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
JMBrams
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 66085 - Taille écran 1066 x 800 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
JMBrams
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 66082 - Taille écran 1066 x 800 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
JMBrams
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 66048 - Taille écran 1066 x 800 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
BOUCHOUCHA Eric
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Le créneau de défense de l'entrée et le créneau de flanquement du fossé
Auteur : BOUCHOUCHA Eric
CC BY-SA -Paternité - Partage à l'identique
Auteur : BOUCHOUCHA Eric
CC BY-SA -Paternité - Partage à l'identique Photo n° 29952 - Taille écran 525 x 700 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
JMBrams
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 66053 - Taille écran 600 x 800 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
JMBrams
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 66067 - Taille écran 1066 x 800 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
JMBrams
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Puits cloche GFM.
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 66075 - Taille écran 1066 x 800 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
JMBrams
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Galerie de liaison avec la casemate est.
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : JMBrams
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 66057 - Taille écran 600 x 800 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
BOUCHOUCHA Eric
BREITENACKER NORD - (Casemate d'infanterie - Simple)
Les niches extérieures pour les mines et barbelés
Auteur : BOUCHOUCHA Eric
CC BY-SA -Paternité - Partage à l'identique
Auteur : BOUCHOUCHA Eric
CC BY-SA -Paternité - Partage à l'identique Photo n° 29954 - Taille écran 933 x 700 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
