Ligne Maginot - HUNSPACH MOULIN Ouest (Casemate d'infanterie - Simple)



Wikimaginot, le wiki de la ligne maginot



HUNSPACH MOULIN Ouest

( Casemate d'infanterie - Simple )









Secteur Fortifié
SFH - SF Haguenau

Sous Secteur
Hoffen

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

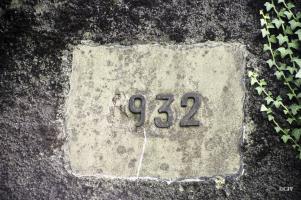

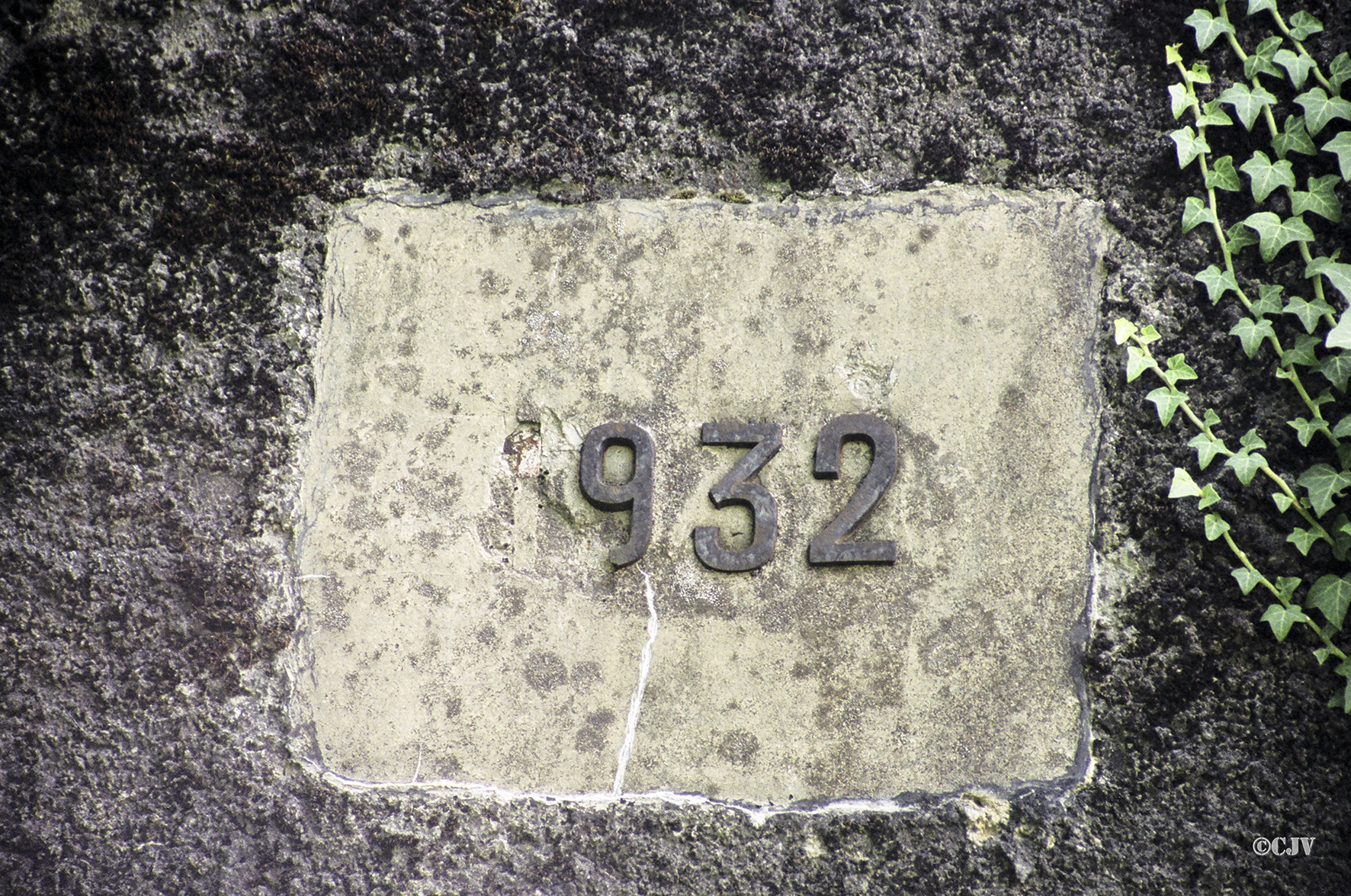

Année
1932

Commune
HUNSPACH (67250)

Lieu-dit / Parcelle
Am Muehlweg

Coordonnées
48.954200 - 7.949654

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



ARMEMENT, Infanterie

L'armement de la casemate était le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 et canon antichar de 47 mm
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31

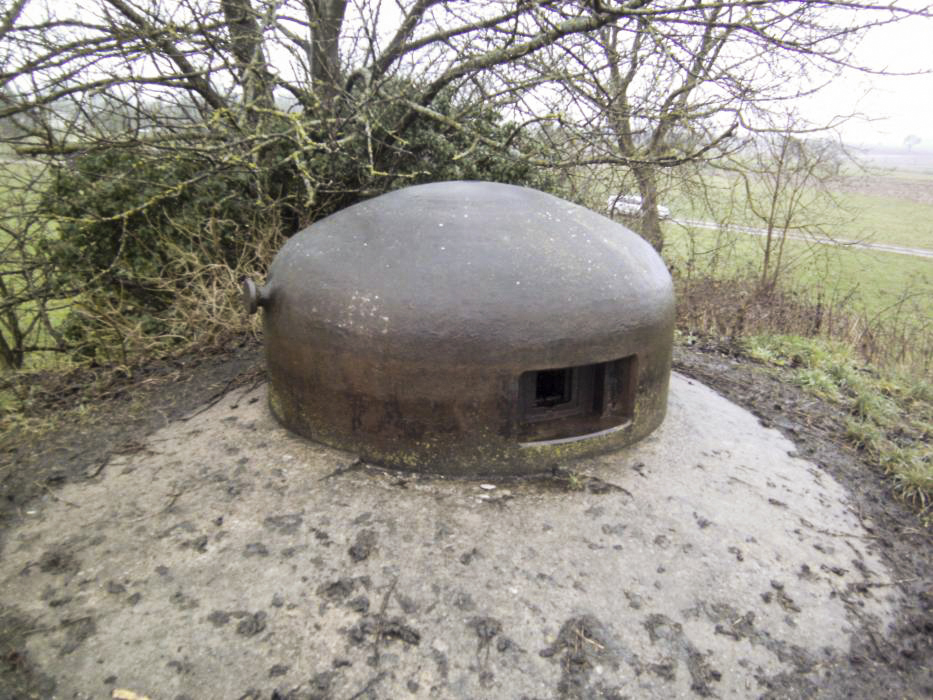

- 1 cloche GFM type A (Fusil mitrailleur et mortier de 50 mm)
- créneaux pour Fusil mitrailleur 24-29 assurant la défense rapprochée


CONSTRUCTION, Description

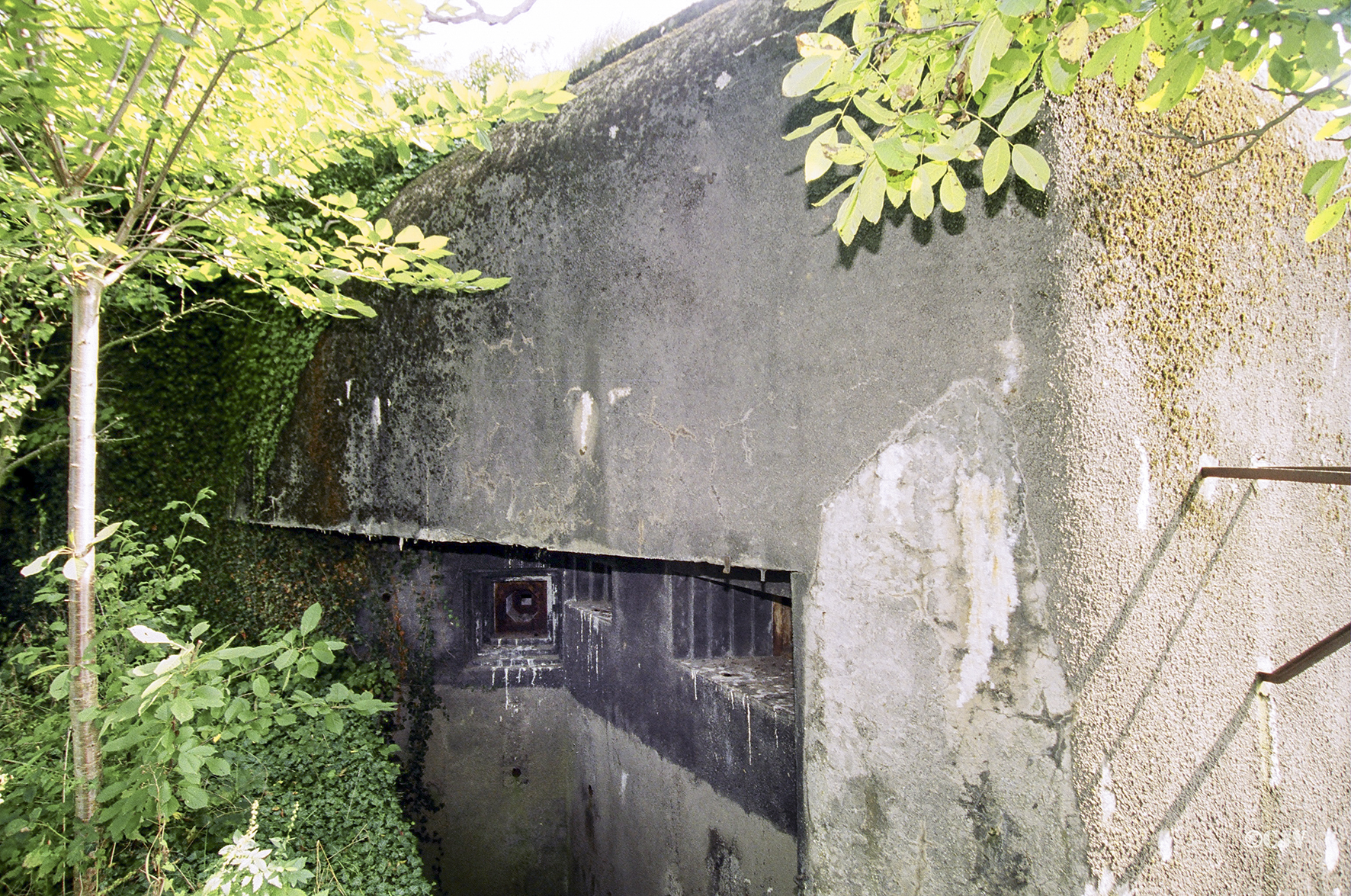

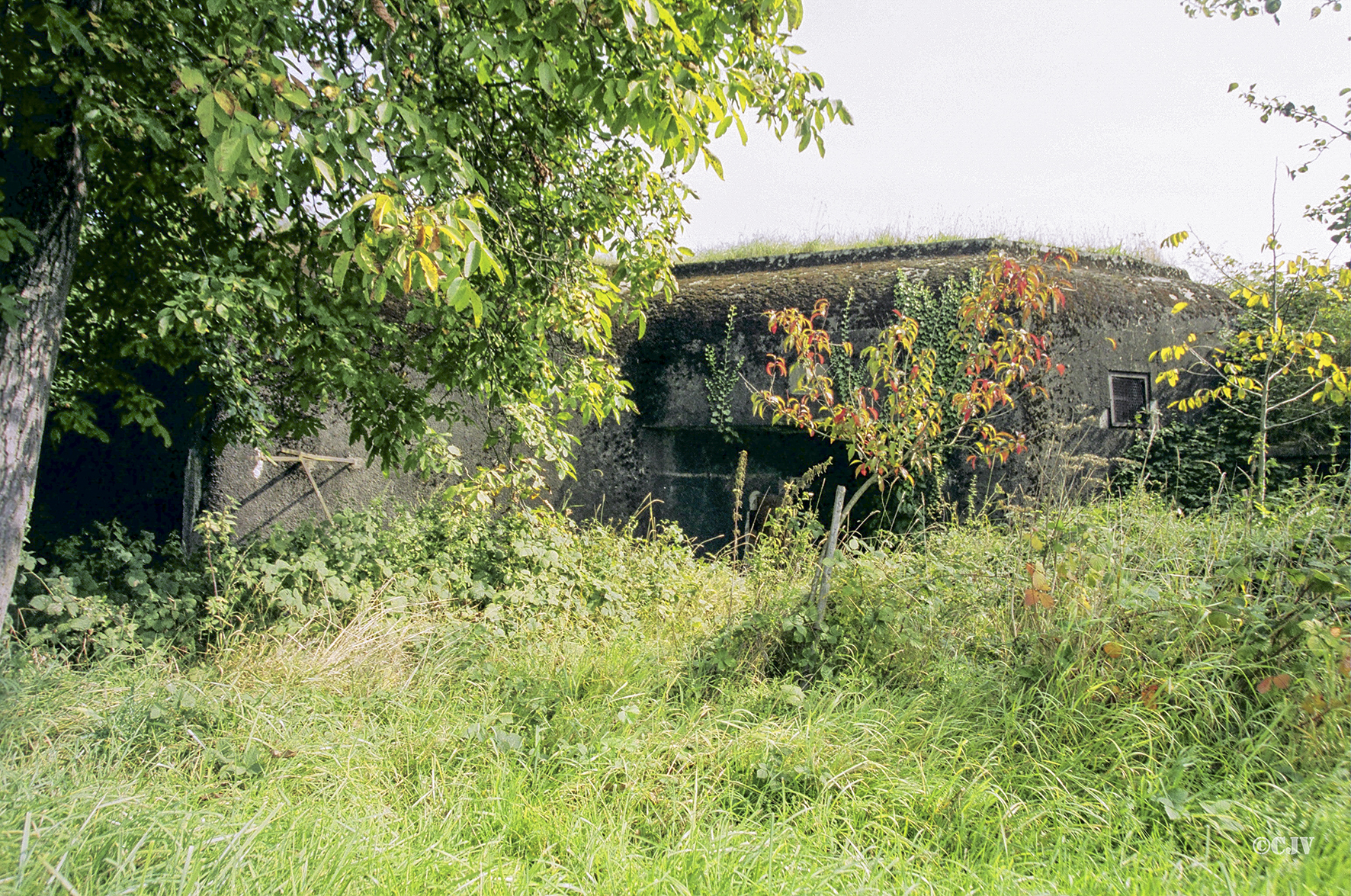

La casemate de Hunspach Moulin Ouest est une casemate d'infanterie de construction CORF à flanquement simple à 2 étages.
Elle constitue avec sa voisine un couple de casemates non reliées.

Ses dimensions hors tout sont de 18 x 16 mètres, la hauteur : 9 mètres. Epaisseur du gros-oeuvre en béton : dalle 2,50 m, murs exposés 2,75 m, murs arrières 1,30 m.

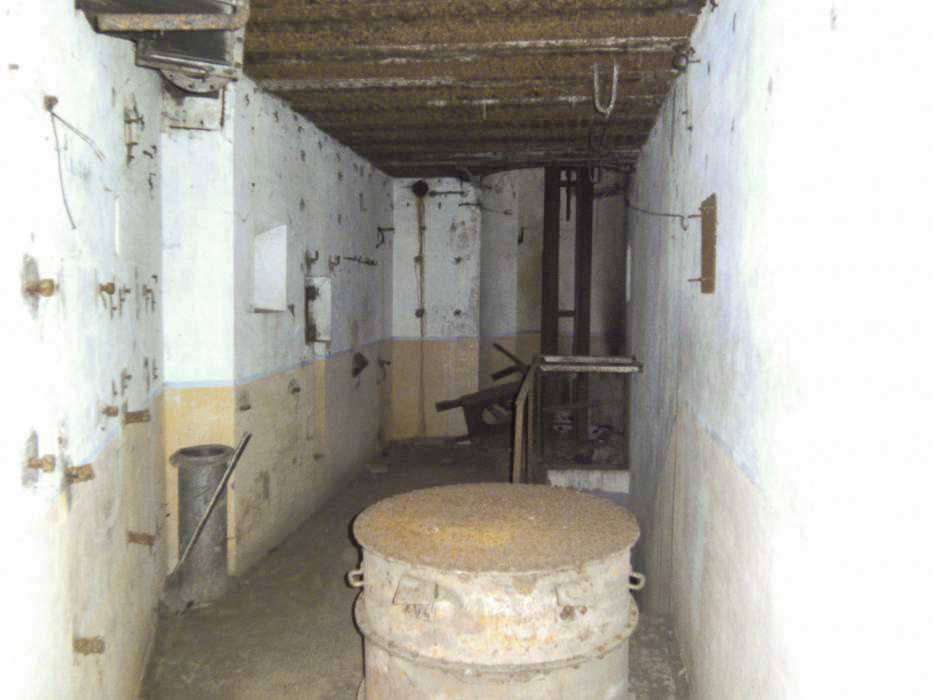

Elle comprend les locaux suivants :

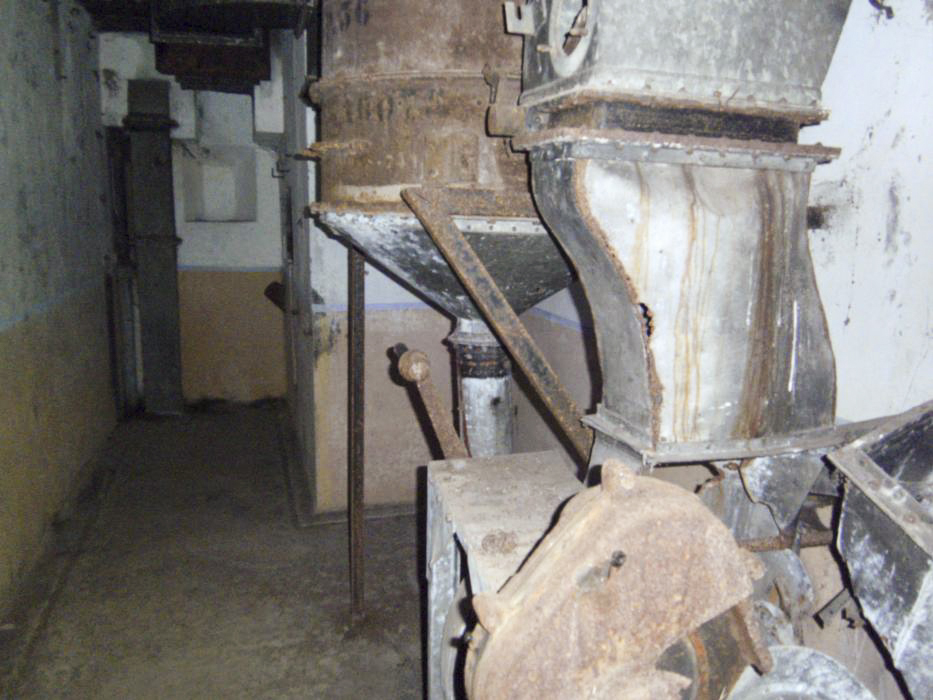

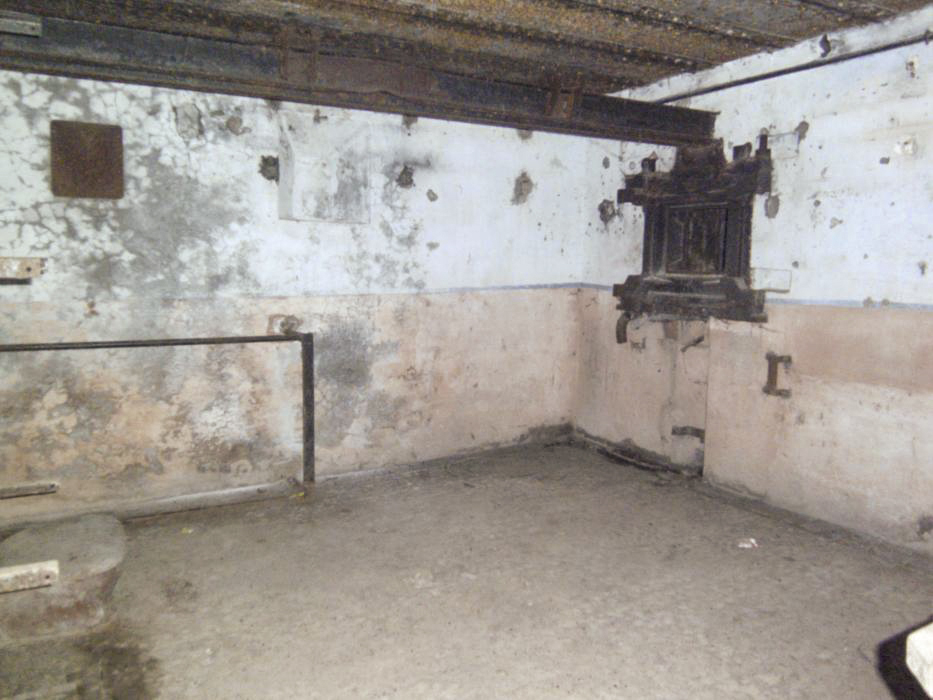

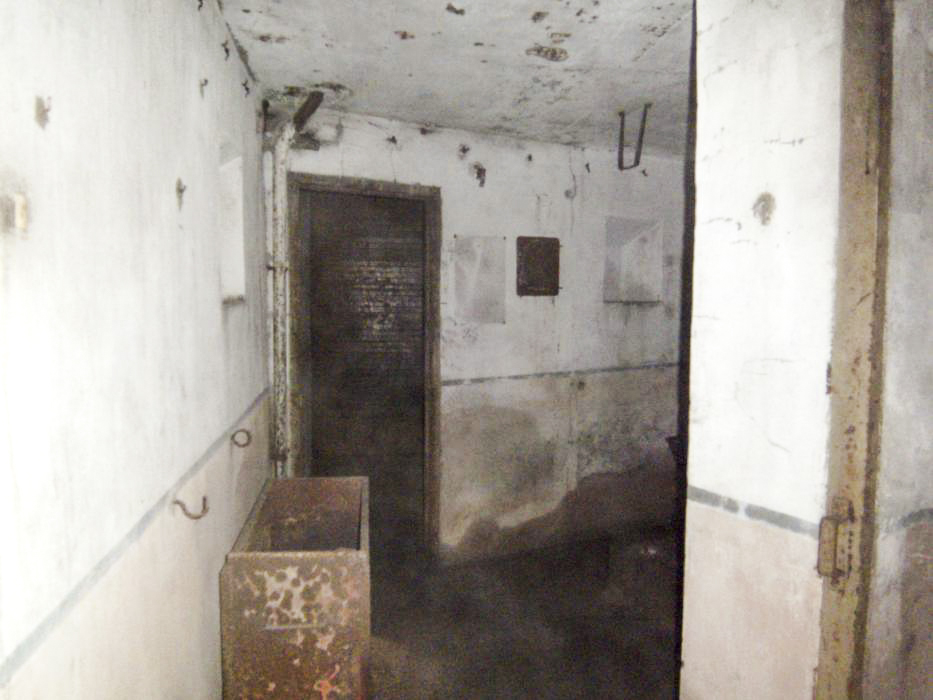

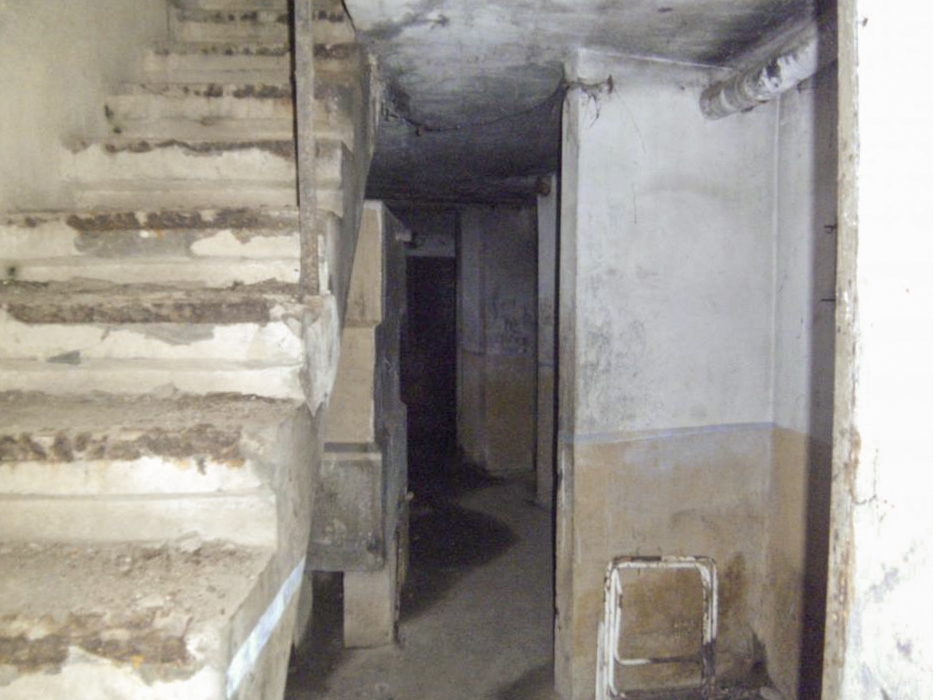

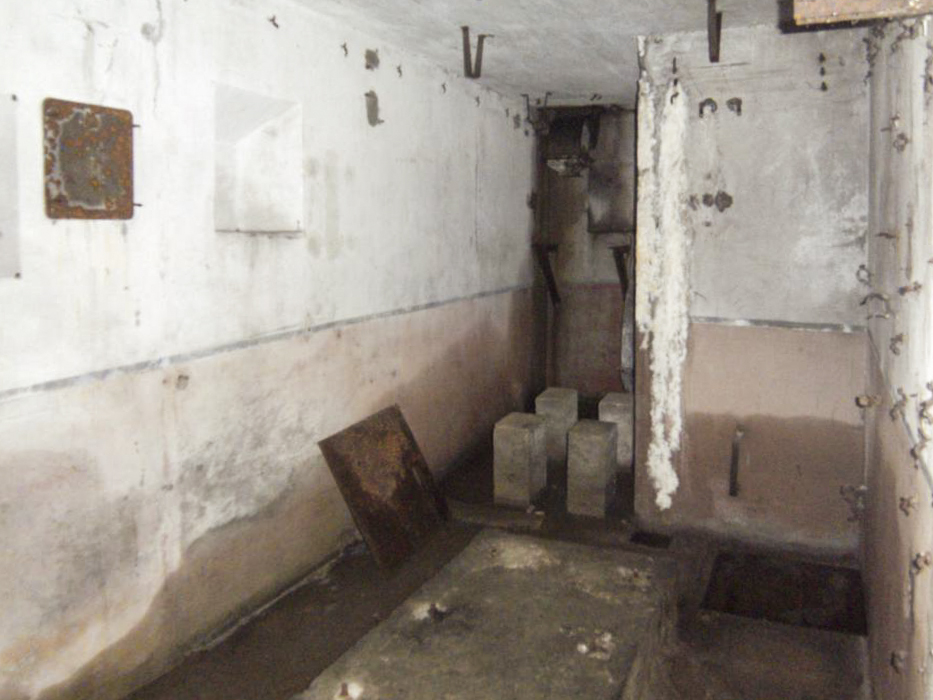

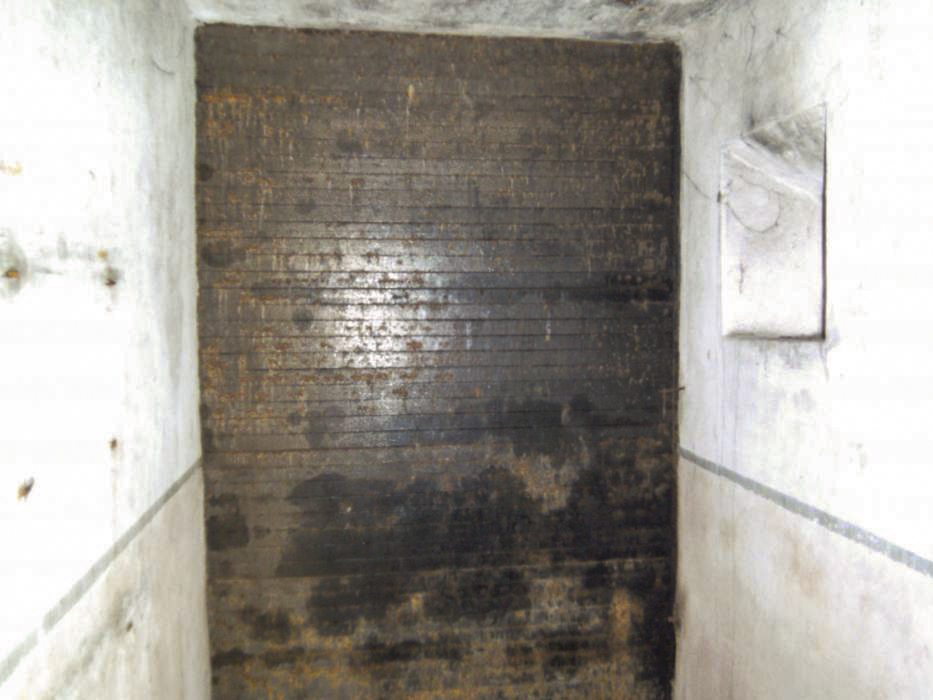

- Etage supérieur : entrée avec porte blindée, couloir d'entrée avec 2e porte blindée, local ventilation-filtres, chambre de tir, accès à la cloche de guet et à l'étage inférieur.

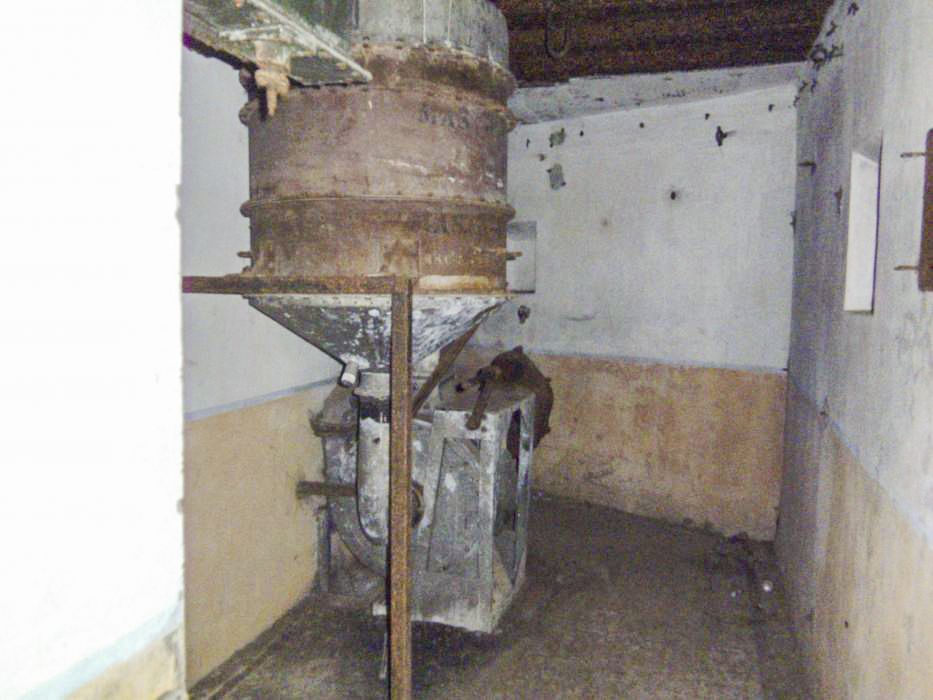

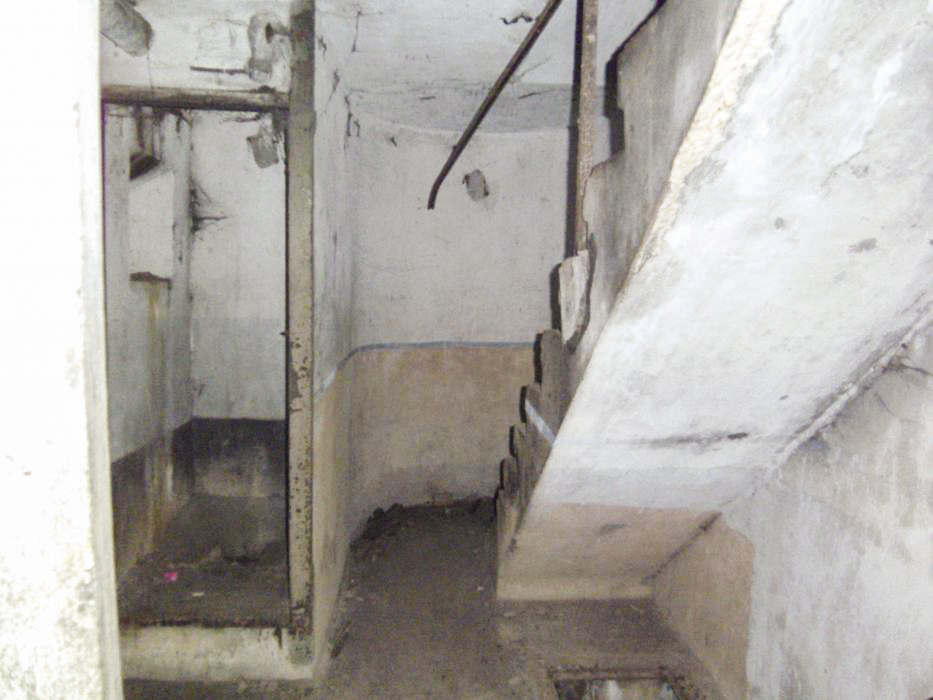

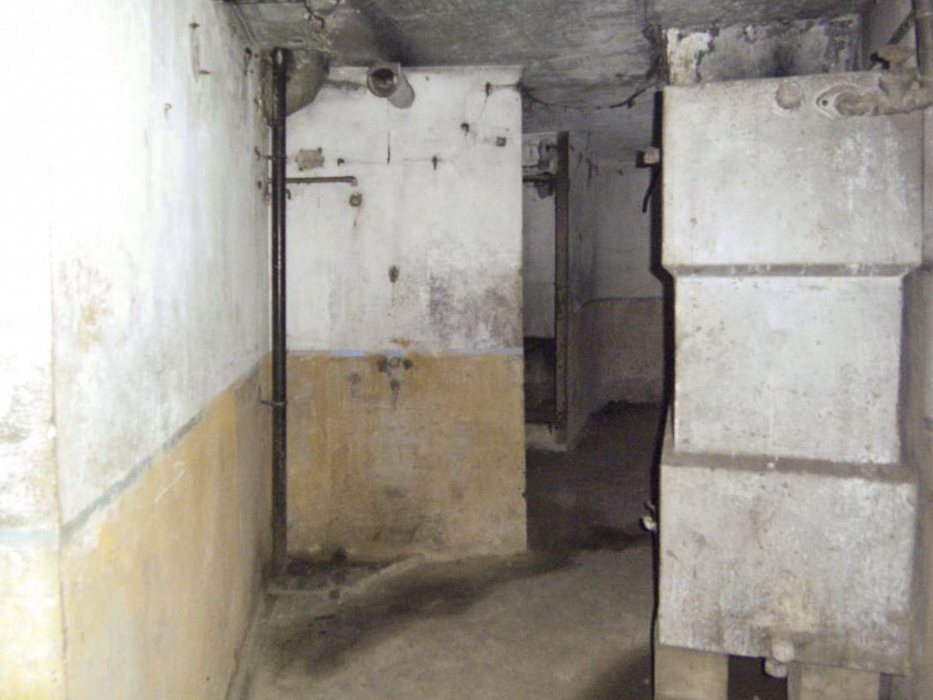

- Etage inférieur : chambre de repos, chambre du chef de casemate, local groupe électrogène, puits et citernes, latrines, amorce de la galerie de liaison avec la casemate voisine est.


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné de la casemate de HUNSPACH Moulin Ouest au réseau téléphonique militaire de la fortification Maginot était Ca 840


EFFECTIF, Commandement et/ou unité

L'equipage de la casemate était constitué d'un officier, d'un sous-officier et de 20 hommes de troupe issus du 79° RIF.


EQUIPEMENT, Transmissions

La casemate était dotée d'un central à huit directions sous carter étanche.
Ce central desservait également les abonnés de la casemate Est


GENERALITES, Spécificités

La casemate de Hunspach Moulin Ouest fait partie d'un PO (Petit Ouvrage) non construit.
Une galerie de liaison avec sa voisine a été commencée mais jamais achevée.


HISTORIQUE, Construction

L'histoire de l'ouvrage de HUNSPACH est une suite impressionnante d'aller-retours décisionnels. Le tracé initial de la région fortifiée Lauter-Vosges, tels que présenté lors de la 4° réunion de la CORF, prévoit un ouvrage à 200 mètres de la station de Hunspach. La CORF prend la décision de le supprimer au motif que le vallon du Hausauerbach est correctement couvert par les casemates et l'ouvrage prévu au BOIS de HOFFEN. Le petit ouvrage de HUNSPACH est néanmoins réintroduit dans l'avant-projet final de tracé, présenté lors de la 22° réunion CORF d'avril 1929.

Début 1930, l'ouvrage est remis en question une seconde fois par la CORF au profit de deux casemates, déjà pour des motifs d'économie (note 64/ORF du 4 Février).

Une reconnaissance effectuée par la CORF en Mars 1930 convainc cependant le général BELHAGUE de revenir sur cette décision et de demander à la DTF de Strasbourg de remplacer les casemates du HAUSAUERBACH et de HUNSPACH Sud-Est par le petit ouvrage précédemment prévu à l'Est du village...

Le projet de plan d'implantation de la casemate de HUNSPACH Nord-Est (future HUNSPACH Station) et de l'ouvrage de HUNSPACH est émis pour approbation le 23 Décembre 1930 (dossier 590/S - plan de masse - et 690/S - plan d'implantation). L'ensemble du plan de masse du quartier est discuté lors de la 49° réunion CORF. L'ouvrage proposé comporte :
- deux casemates en flanquement gauche et droit
- action frontale : un bloc tourelle mitrailleuses et un bloc tourelle de 81mm.
Le tout est relié par communication souterraine à une entrée arrière.
En 1er cycle, il est proposé que seules les deux casemates soient réalisées, avec l'égout commun, et une amorce de galerie entre elles, pour un total de 3,04 millions de F. La CORF rabote ce projet en n'autorisant que la construction des casemates, sans égout ni amorce de galerie.

Ce projet amendé est approuvé sans commentaires majeurs par DM 284 3/11-1 le 2 Février 1931 pour ce qui est du plan de masse et DM 589 2/4-S le 16 Février 1931 pour le plan d'implantation.
Source(s) :
SHD 2V244
