MEMMELSHOFFEN (22° RIF)
( PC de Sous-Secteur )
Secteur Fortifié
SFH - SF Haguenau
Sous Secteur
Pechelbronn
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
SOULTZ SOUS FORETS (67250)
Lieu-dit / Parcelle
Bois de Kirschpiel
Coordonnées
48.965029 - 7.863277
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Description
Le Poste de Commandement est composée de 3 alvéoles en tôles cintrée construites en fouille à ciel ouvert.
Des couloirs (tranchées couvertes) relient les alvéoles bien que chacune dispose de sa propre entrée.
Des couloirs (tranchées couvertes) relient les alvéoles bien que chacune dispose de sa propre entrée.
CONSTRUCTION, Mission, ou Fonction de l'objet
PC de guerre du sous-secteur Pechelbronn.
Le PC de temps de paix était installé dans la mairie de Memmelshoffen
Source(s) :
Rapport Cpt HARTMANN - SHD carton 34 N 51
Le PC de temps de paix était installé dans la mairie de Memmelshoffen
Source(s) :
Rapport Cpt HARTMANN - SHD carton 34 N 51
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné téléphonique du PC de Memelshoffen au réseau téléphonique de la fortification Maginot était PC 1389
EFFECTIF, Commandement et/ou unité
22° RIF
Lt Col LEMAI puis CB FABRE apres 28 05 1940
Lt Col LEMAI puis CB FABRE apres 28 05 1940
EQUIPEMENT, Transmissions
Le PC était doté d'une installation téléphonique constituée à partir de matériels fixes type TM32 et composée d'un central téléphonique et de prises d'abonnés.
Le central était à priori (1) composé d'un panneau pour 32 abonnés, du boitier de protection associé et d'un répartiteur principal type 3 pour 84 circuits.
Un répartiteur secondaire à 14 circuits placé dans la galerie de communication entre les alvéoles permettait le brassage des prises reparties à raison de deux prises par alvéole.
Il est probable que des liaisons vers des abris extérieurs aient été rajoutées à partir du répartiteur principal.
1 - Le relevé des empattements des matériels ne correspond pas à une installation standard pour ce type de PC. Il est probable que cette installation ait été modifiée pendant l'occupation du PC.
Source(s) :
Relevés terrain
Le central était à priori (1) composé d'un panneau pour 32 abonnés, du boitier de protection associé et d'un répartiteur principal type 3 pour 84 circuits.
Un répartiteur secondaire à 14 circuits placé dans la galerie de communication entre les alvéoles permettait le brassage des prises reparties à raison de deux prises par alvéole.
Il est probable que des liaisons vers des abris extérieurs aient été rajoutées à partir du répartiteur principal.
1 - Le relevé des empattements des matériels ne correspond pas à une installation standard pour ce type de PC. Il est probable que cette installation ait été modifiée pendant l'occupation du PC.
Source(s) :
Relevés terrain
HISTORIQUE, Chronologie
Le PC de guerre a été occupé par le commandement du 22° RIF à partir du 12 Juin 1940.
Page n° 10940 mise à jour le 19/05/2023 -
© wikimaginot.eu 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Antoine SCHOEN

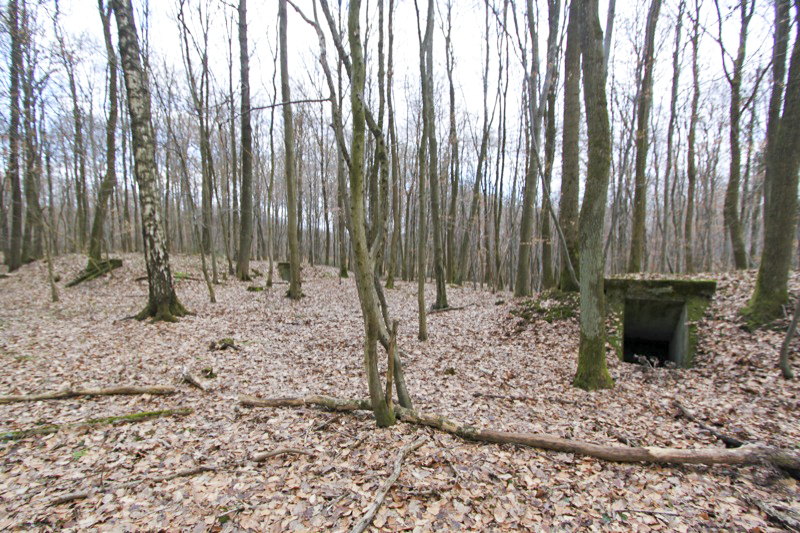

MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14715 - Taille écran 800 x 533 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )

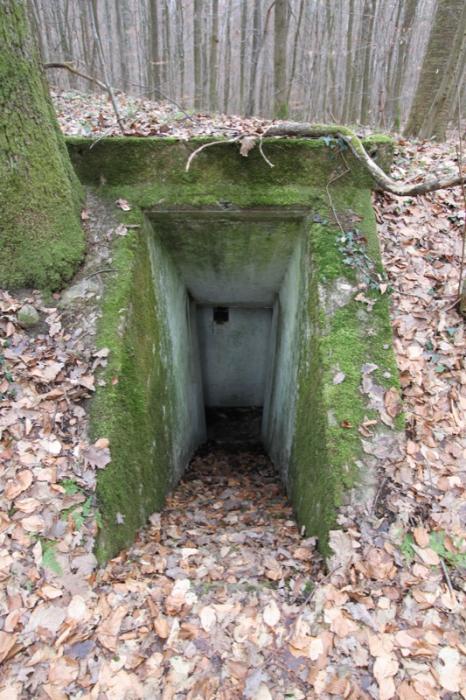

Vue de détail d'une des entrées
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14716 - Taille écran 466 x 700 pixels
Prise le 22 janv. 2011 - Déposée le 05/08/2012
Prise le 22 janv. 2011 - Déposée le 05/08/2012
wikislides - © wikimaginot.eu
ELLENA Daniel-CUNY Philippe
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)

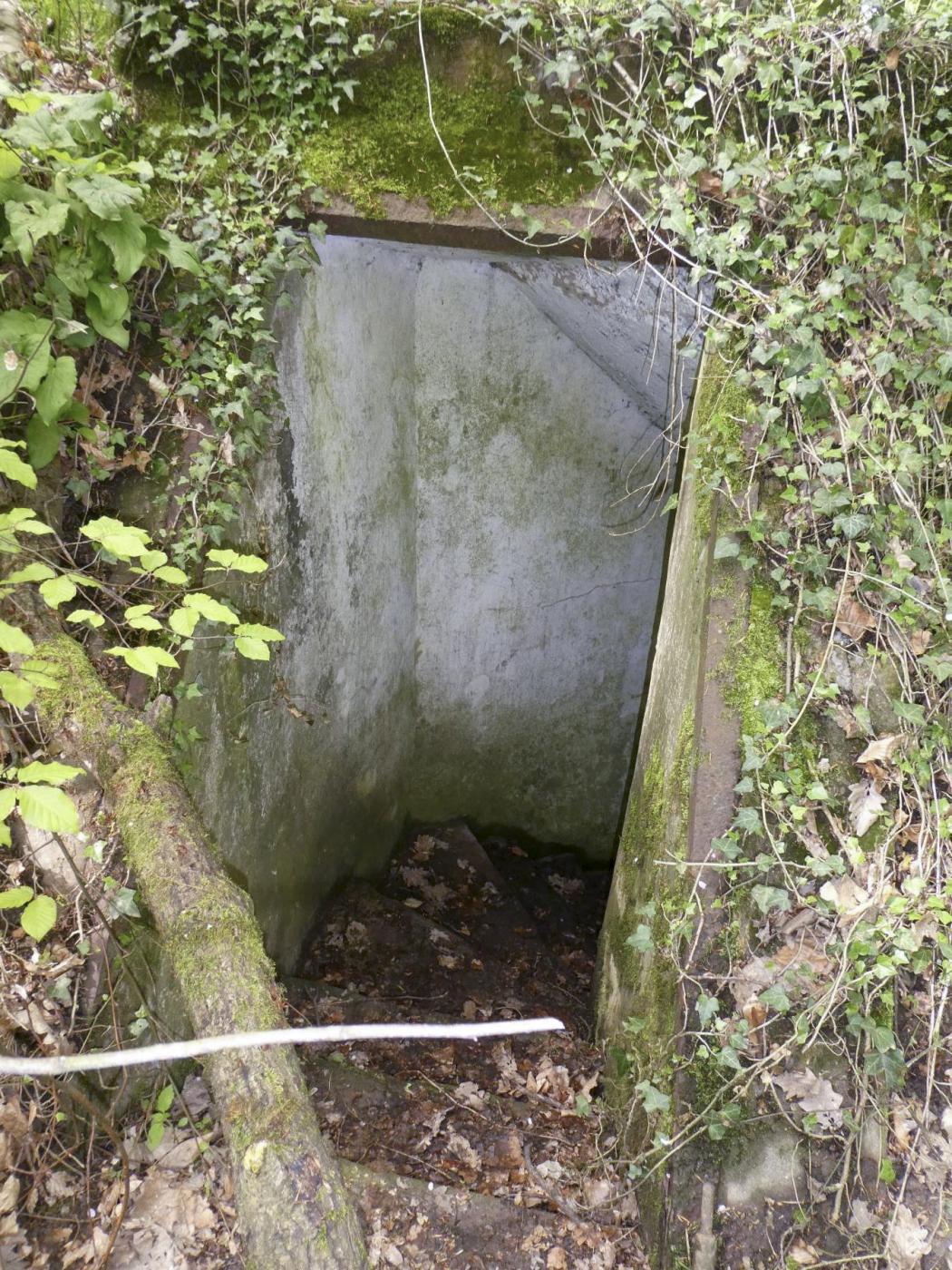

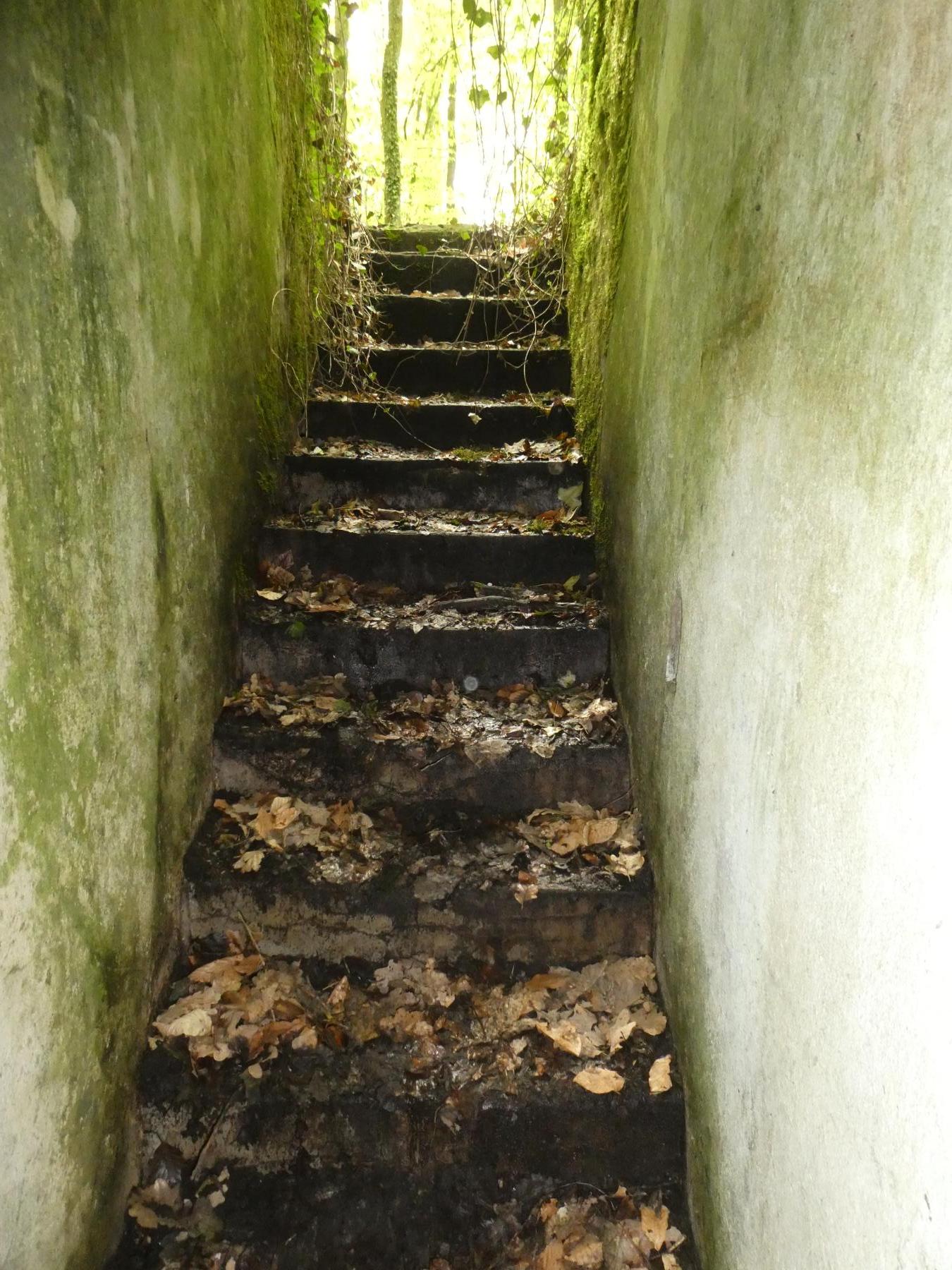

Entrée
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118272 - Taille écran 1350 x 1800 pixels
Prise le 05 mai 2023 - Déposée le 19/05/2023
Prise le 05 mai 2023 - Déposée le 19/05/2023
wikislides - © wikimaginot.eu
ELLENA Daniel-CUNY Philippe
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)
Entrée
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118268 - Taille écran 1350 x 1800 pixels
Prise le 05 mai 2023 - Déposée le 19/05/2023
Prise le 05 mai 2023 - Déposée le 19/05/2023
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )

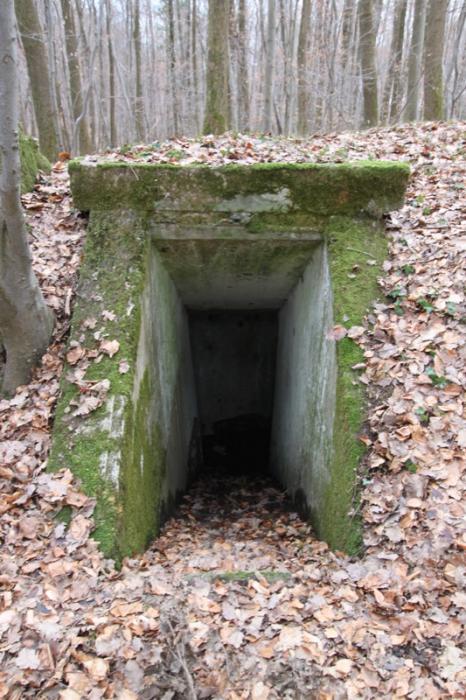

Vue de détail d'une autre entrée
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14717 - Taille écran 466 x 700 pixels
Prise le 22 janv. 2011 - Déposée le 05/08/2012
Prise le 22 janv. 2011 - Déposée le 05/08/2012
wikislides - © wikimaginot.eu
Michel Teiten
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)

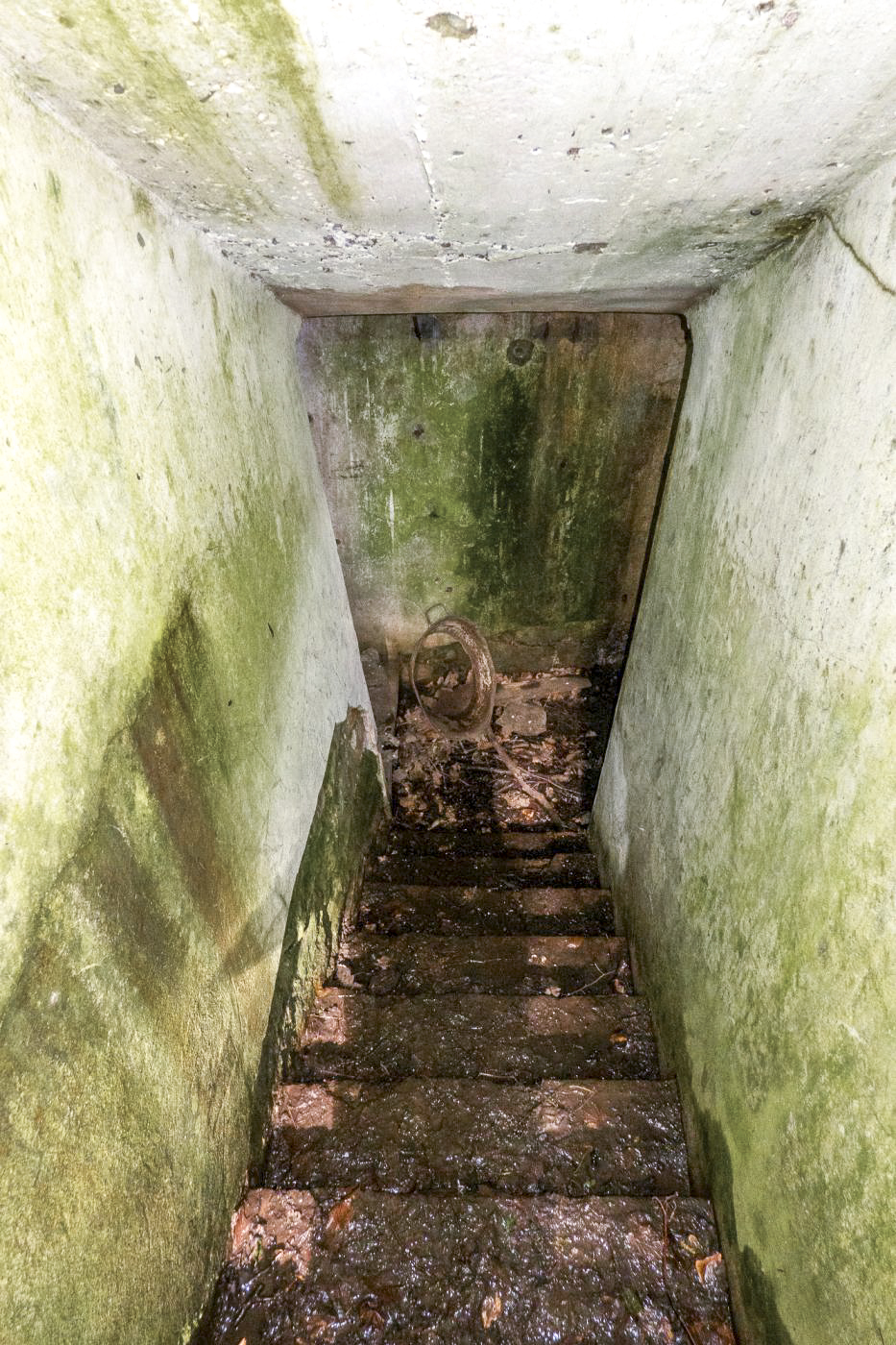

Descente vers la tranchée couverte
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 118080 - Taille écran 933 x 1400 pixels
Prise le 30 avril 2023 - Déposée le 11/05/2023
Traitée par: Lia Vermeulen
Prise le 30 avril 2023 - Déposée le 11/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel-CUNY Philippe
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)
Entrée
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118269 - Taille écran 1350 x 1800 pixels
Prise le 05 mai 2023 - Déposée le 19/05/2023
Prise le 05 mai 2023 - Déposée le 19/05/2023
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )

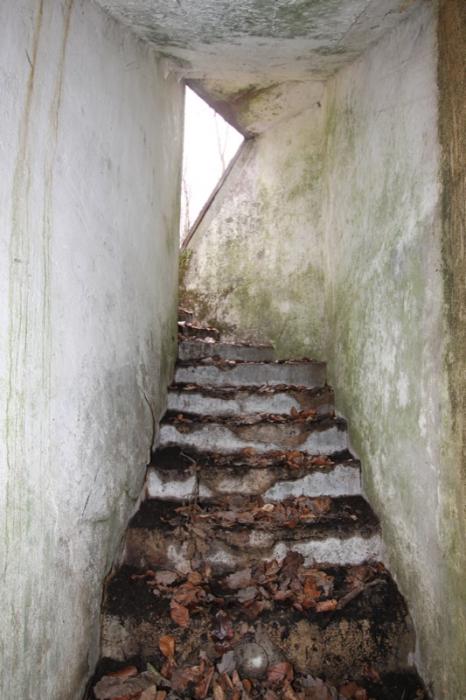

Escalier d'une des entrées
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14718 - Taille écran 466 x 700 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )
Liaison entre une des entrées et son alvéole
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14719 - Taille écran 466 x 700 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )

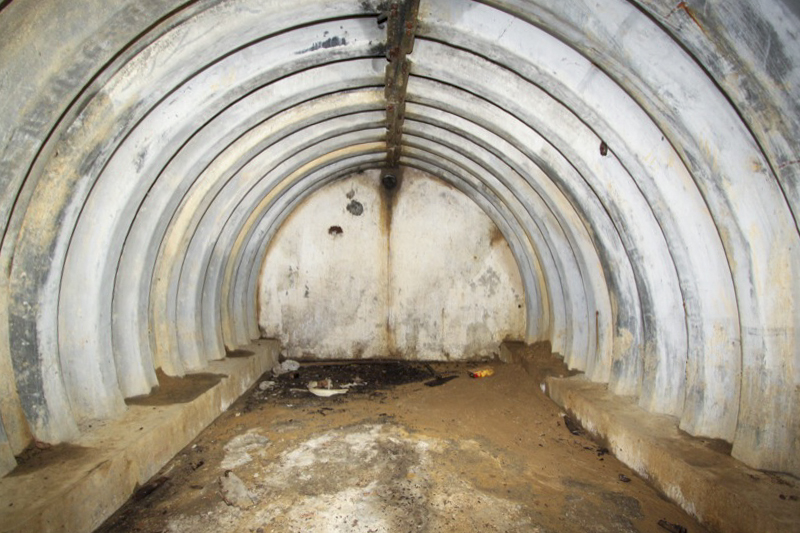

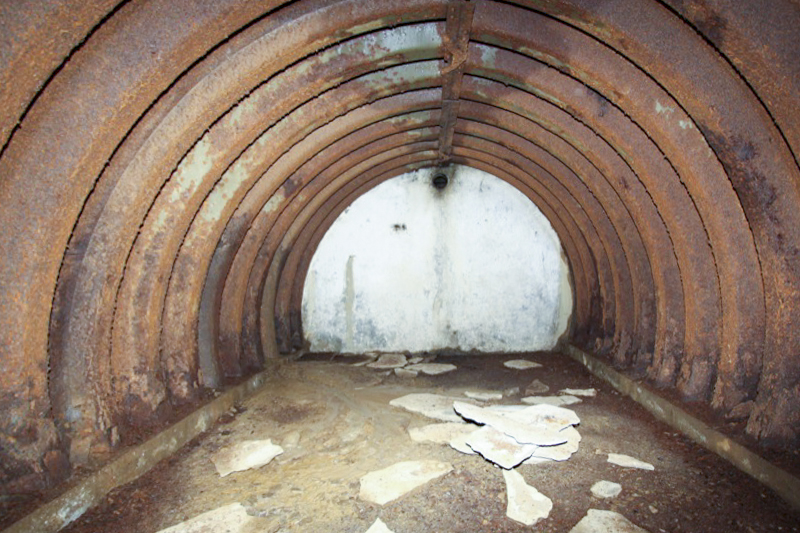

Une première alvéole
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14720 - Taille écran 800 x 533 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )

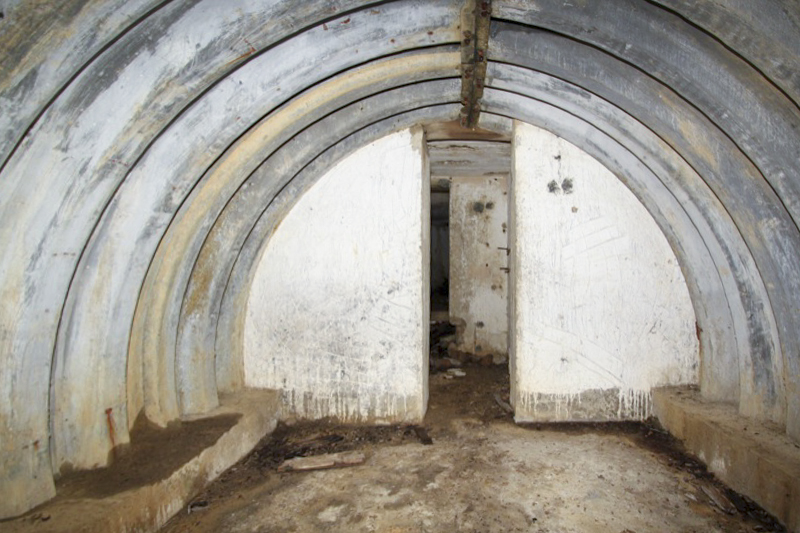

Une première alvéole
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14721 - Taille écran 800 x 533 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )

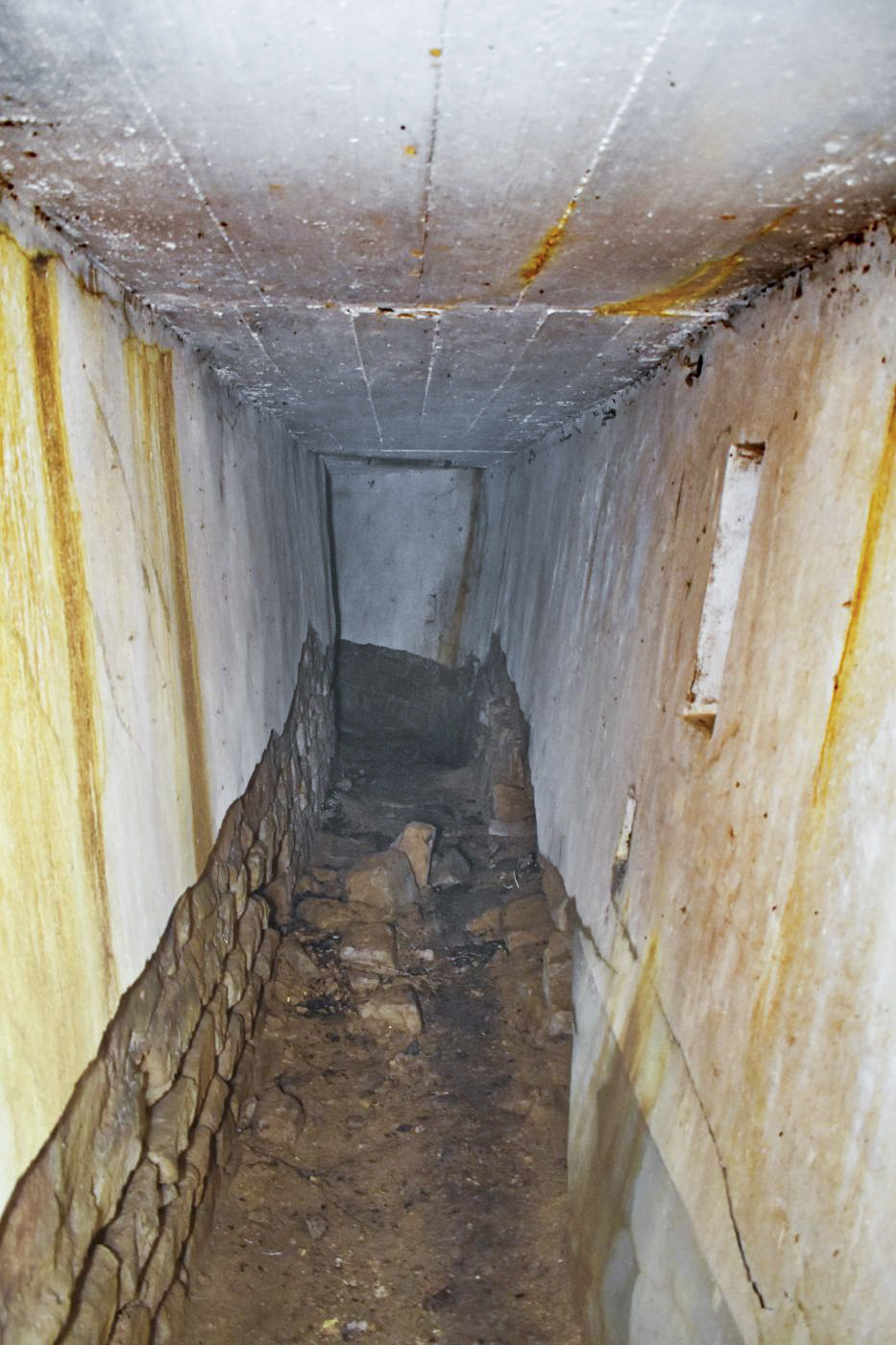

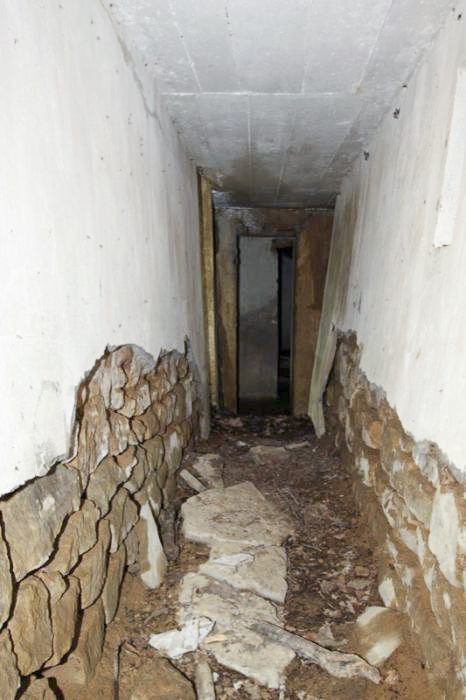

Tranchée couverte
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14722 - Taille écran 466 x 700 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14723 - Taille écran 466 x 700 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Daniel Froehly
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)

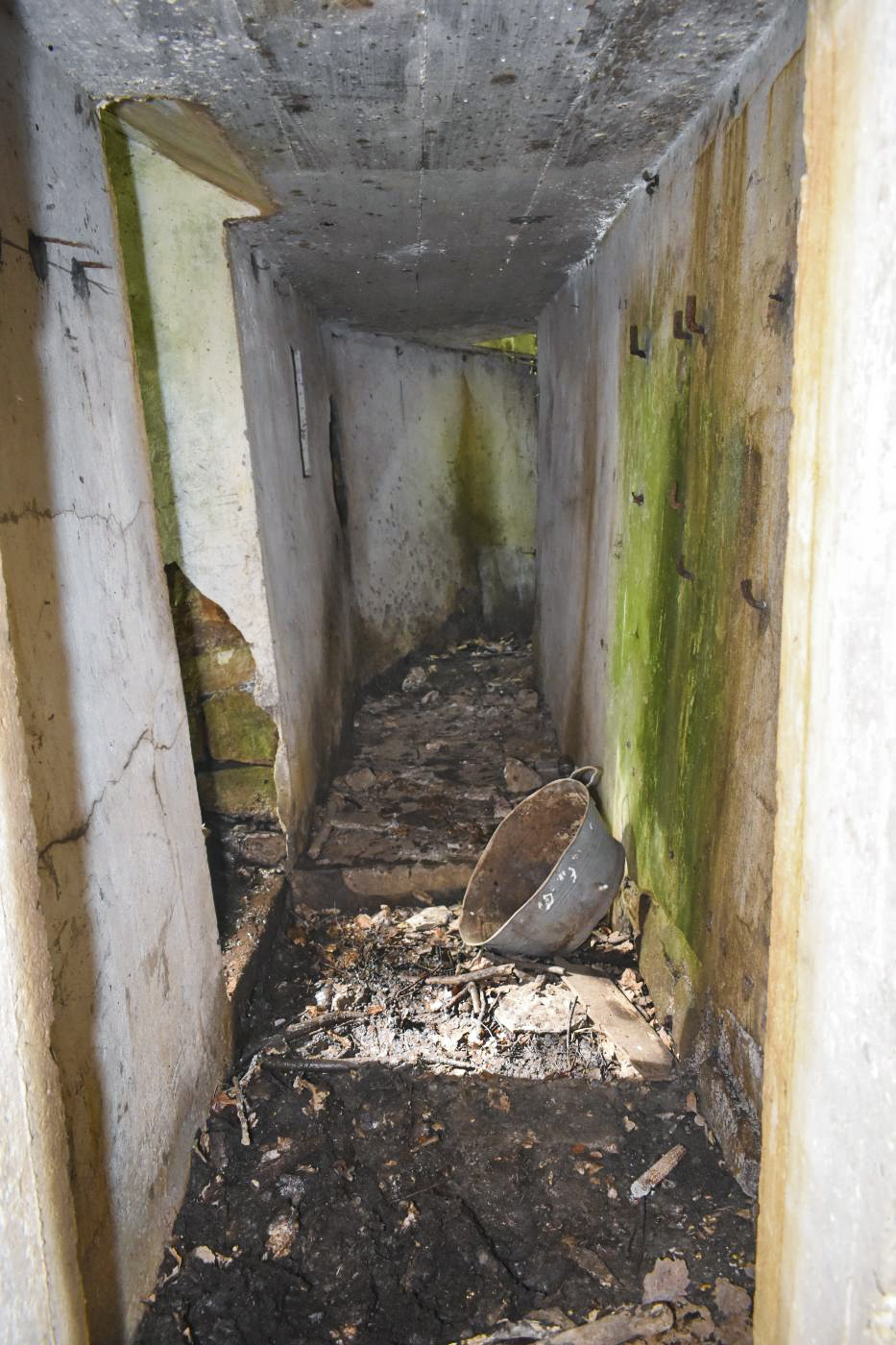

Couloir reliant les trois entrées
Auteur : Daniel Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Daniel Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118119 - Taille écran 933 x 1400 pixels
Prise le 30 avril 2023 - Déposée le 11/05/2023
Prise le 30 avril 2023 - Déposée le 11/05/2023
wikislides - © wikimaginot.eu
Daniel Froehly
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)
Couloir reliant les trois entrées
Auteur : Daniel Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Daniel Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118120 - Taille écran 933 x 1400 pixels
Prise le 30 avril 2023 - Déposée le 11/05/2023
Prise le 30 avril 2023 - Déposée le 11/05/2023
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )
Seconde tranchée couverte avec son entrée au dernier plan
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14724 - Taille écran 466 x 700 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )
Le crépis dégradé permet de découvrir les matériaux employés pour sa maçonnerie
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14725 - Taille écran 466 x 700 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )

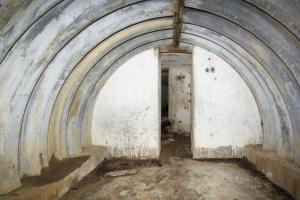

Une seconde alvéole
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14726 - Taille écran 800 x 533 pixels
Prise le 22 janv. 2011 - Déposée le 31/12/2020
Prise le 22 janv. 2011 - Déposée le 31/12/2020
wikislides - © wikimaginot.eu
Michel Teiten
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)
La seconde alvéole
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 118078 - Taille écran 1800 x 1199 pixels
Prise le 30 avril 2023 - Déposée le 11/05/2023
Traitée par: Lia Vermeulen
Prise le 30 avril 2023 - Déposée le 11/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Michel Teiten
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)

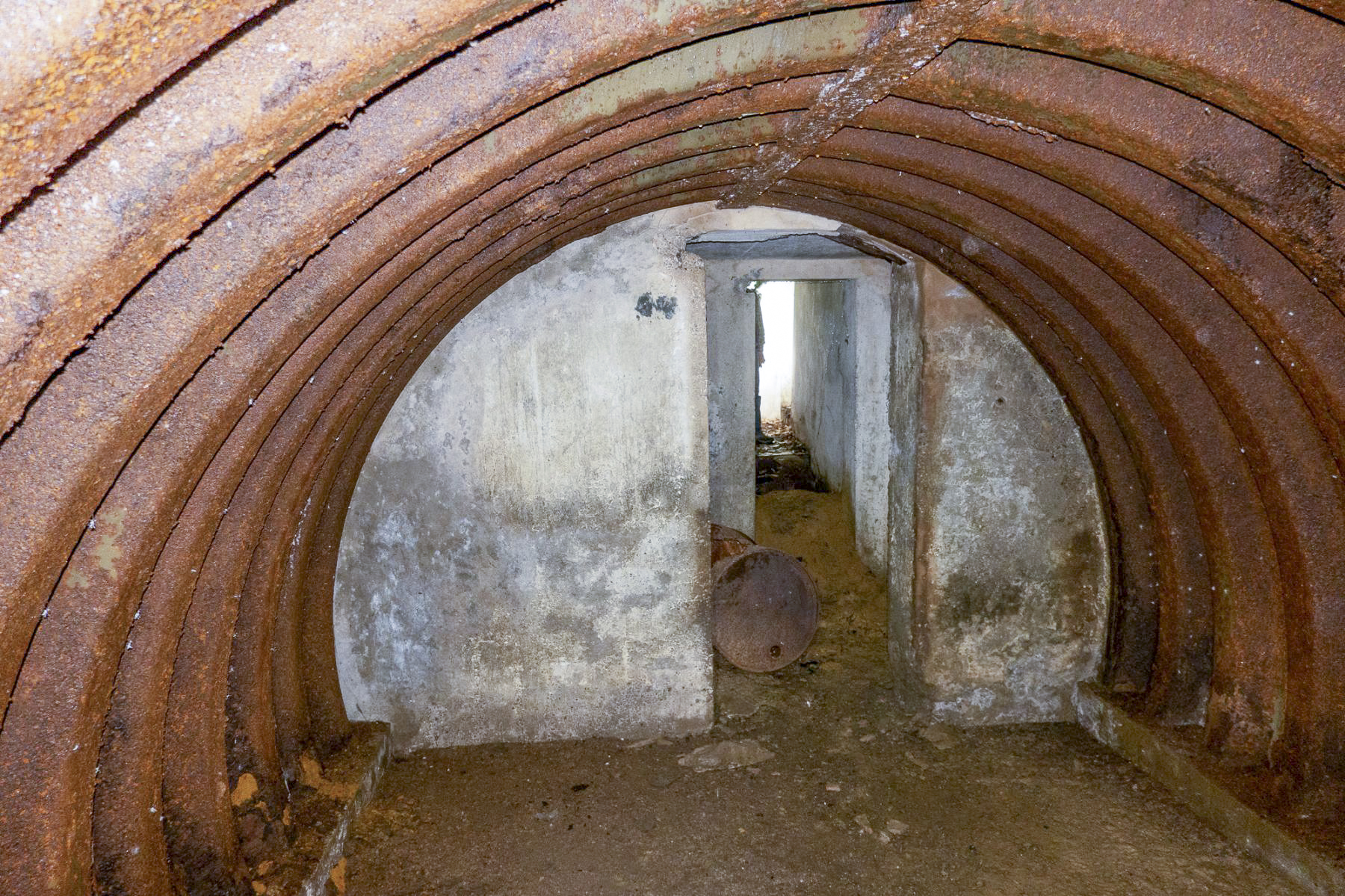

Une des trois alvéoles du PC
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 118079 - Taille écran 1800 x 1199 pixels
Prise le 30 avril 2023 - Déposée le 11/05/2023
Traitée par: Lia Vermeulen
Prise le 30 avril 2023 - Déposée le 11/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel-CUNY Philippe
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)
Entrée
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118270 - Taille écran 1350 x 1800 pixels
Prise le 05 mai 2023 - Déposée le 19/05/2023
Prise le 05 mai 2023 - Déposée le 19/05/2023
wikislides - © wikimaginot.eu
ELLENA Daniel-CUNY Philippe
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)
Entrée
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118271 - Taille écran 1350 x 1800 pixels
Prise le 05 mai 2023 - Déposée le 19/05/2023
Prise le 05 mai 2023 - Déposée le 19/05/2023
wikislides - © wikimaginot.eu
Antoine SCHOEN
MEMMELSHOFFEN (22° RIF) ( PC de Sous-Secteur )
Escalier d'une des entrées
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14727 - Taille écran 466 x 700 pixels
Prise le 22 janv. 2011 - Déposée le 05/08/2012
Prise le 22 janv. 2011 - Déposée le 05/08/2012
wikislides - © wikimaginot.eu
Daniel Froehly
MEMMELSHOFFEN (22° RIF) - (PC de Sous-Secteur)
Couloir près de l'entrée centrale
Auteur : Daniel Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Daniel Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118118 - Taille écran 933 x 1400 pixels
Prise en mai 2023 - Déposée le 11/05/2023
Prise en mai 2023 - Déposée le 11/05/2023
wikislides - © wikimaginot.eu
