PLAN
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFH - SF Haguenau
Sous Secteur
Hoffen
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
Non précisé
Année
Commune
SOULTZ SOUS FORETS (67250)
Lieu-dit / Parcelle
Coordonnées
48.932159 - 7.897463
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate du Plan aurait été le suivant :
- Un créneau pour canon antichar de 47mm biflèche
- Un créneau pour mitrailleuse
- Deux créneaux pour FM pour la défense rapprochée de l'entrée
- Un créneau pour canon antichar de 47mm biflèche
- Un créneau pour mitrailleuse
- Deux créneaux pour FM pour la défense rapprochée de l'entrée
CONSTRUCTION, Description
la casemate du Plan est un blockhaus simple STG-FCR pour canon AC et mitrailleuse flanquant à gauche, strictement conforme au plan-type "B" de l'album n°2, dont la construction a été lancée tardivement.
Brute de décoffrage, elle est inachevée, aucun cuirassement ni équipement n'ayant été mis en place
Brute de décoffrage, elle est inachevée, aucun cuirassement ni équipement n'ayant été mis en place
CONSTRUCTION, Mission, ou Fonction de l'objet
Ce blockhaus fait partie de la ligne d'arrêt tardive en cours de constitution entre Lobsann et Betschdorf pour donner de la profondeur à la position.
Il assure un flanquement à gauche vers Soultz
Il assure un flanquement à gauche vers Soultz
ETAT ACTUEL , Etat - utilisation actuelle
2009 - Dans le cadre de la construction d'une zone commerciale sur les terrains ou se situe la casemate, celle ci a été merlonnée (recouverte de terre), cette solution étant bien plus économique que sa destruction.
Quelque temps plus tard, l'acquéreur d'une autre parcelle située en contrebas ayant besoin de terre pour niveler son terrain a prélevé une partie de celle recouvrant la casemate.
Faire et défaire ...
Quelque temps plus tard, l'acquéreur d'une autre parcelle située en contrebas ayant besoin de terre pour niveler son terrain a prélevé une partie de celle recouvrant la casemate.
Faire et défaire ...
Page n° 10990 mise à jour le 17/05/2023 -
© wikimaginot.eu 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Caspar Vermeulen
PLAN - (Casemate d'infanterie - Simple)
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 39961 - Taille écran 1800 x 1193 pixels
Prise le 21 avril 2003 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Prise le 21 avril 2003 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Caspar Vermeulen
PLAN - (Casemate d'infanterie - Simple)
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 39962 - Taille écran 1800 x 1193 pixels
Prise le 21 avril 2003 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Prise le 21 avril 2003 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
BOUCHECHA Eric
PLAN - (Casemate d'infanterie - Simple)
La casemate avant 2009
Auteur : BOUCHECHA Eric
CC BY-SA -Paternité - Partage à l'identique
Auteur : BOUCHECHA Eric
CC BY-SA -Paternité - Partage à l'identique Photo n° 26325 - Taille écran 933 x 700 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
Le blockhaus complètement merlonné.
2011
Auteur : Stenger Mathieu
CC BY - Paternité
2011
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110979 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
GRAMI
PLAN - (Casemate d'infanterie - Simple)
La casemate 'dé-merlonnée'
Auteur : GRAMI
CC BY-SA -Paternité - Partage à l'identique
Auteur : GRAMI
CC BY-SA -Paternité - Partage à l'identique Photo n° 26324 - Taille écran 933 x 700 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Michel Teiten
PLAN - (Casemate d'infanterie - Simple)
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117673 - Taille écran 1800 x 1199 pixels
Prise le 30 avril 2023 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Prise le 30 avril 2023 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
Le blockhaus dégagé
2022
Auteur : Stenger Mathieu
CC BY - Paternité
2022
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110980 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)

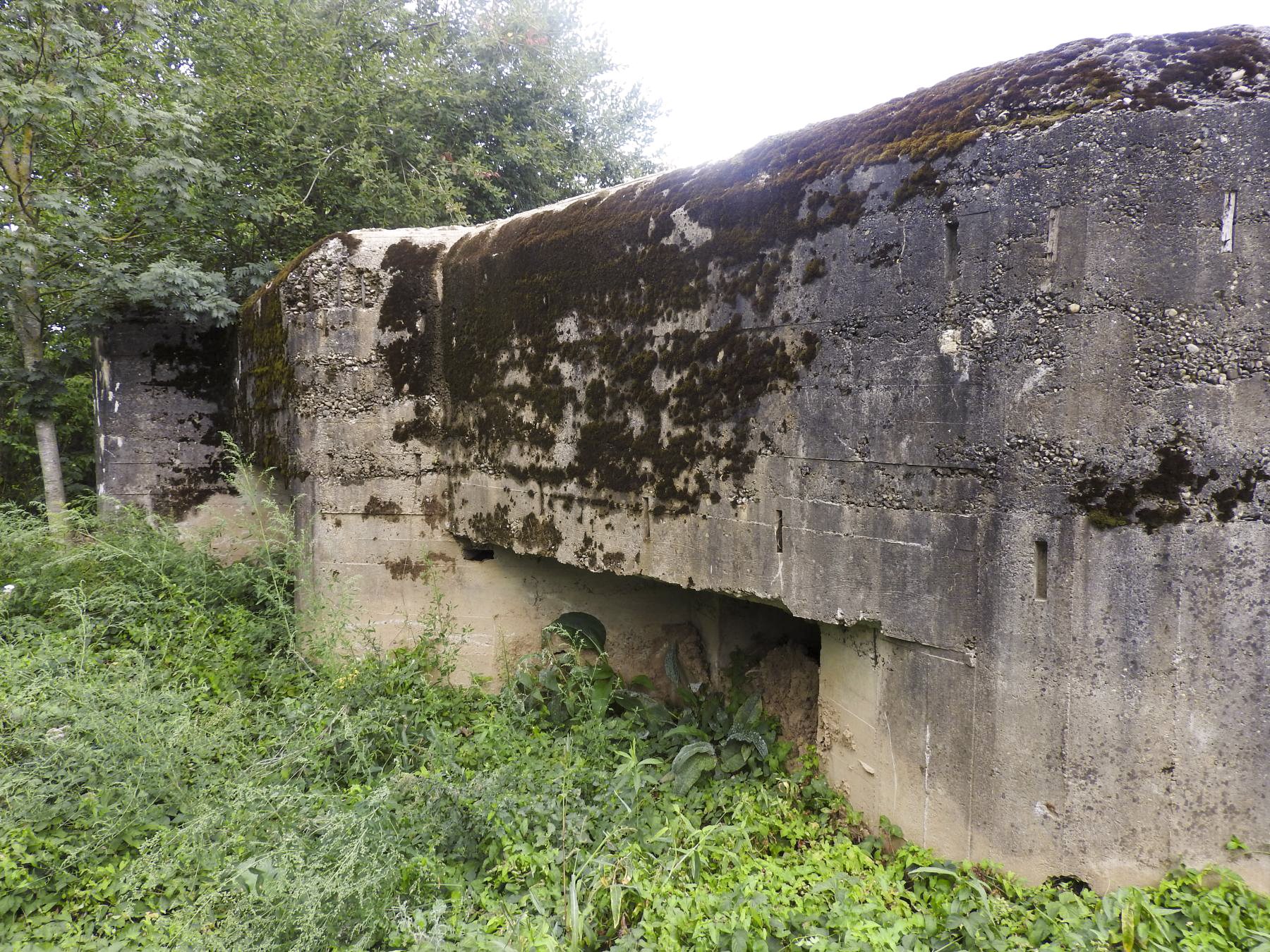

La façade
Auteur : Stenger Mathieu
CC BY - Paternité
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110981 - Taille écran 1800 x 1350 pixels
Prise en 2022 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Prise en 2022 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Michel Teiten
PLAN - (Casemate d'infanterie - Simple)
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 117674 - Taille écran 1800 x 1199 pixels
Prise le 30 avril 2023 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Prise le 30 avril 2023 - Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
Le créneau pour canon anti-char.
Auteur : Stenger Mathieu
CC BY - Paternité
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110982 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
Les entrées du blockhaus.
Auteur : Stenger Mathieu
CC BY - Paternité
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110983 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
Le coffrage en bois encore présent dans une réservation pour la porte du blockhaus.
Auteur : Stenger Mathieu
CC BY - Paternité
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110989 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
Le couloir de l'entrée hommes.
Auteur : Stenger Mathieu
CC BY - Paternité
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110984 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel-CUNY Philippe
PLAN - (Casemate d'infanterie - Simple)
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118237 - Taille écran 1800 x 1350 pixels
Prise le 05 mai 2023 - Déposée le 17/05/2023
Prise le 05 mai 2023 - Déposée le 17/05/2023
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
La chambre de tir pour mitrailleuse.
Auteur : Stenger Mathieu
CC BY - Paternité
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110985 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel-CUNY Philippe
PLAN - (Casemate d'infanterie - Simple)
Auteur : ELLENA Daniel-CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 118238 - Taille écran 1800 x 1350 pixels
Prise le 05 mai 2023 - Déposée le 17/05/2023
Prise le 05 mai 2023 - Déposée le 17/05/2023
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
La salle de repos.
Auteur : Stenger Mathieu
CC BY - Paternité
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110986 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
La chambre de tir du canon anti-char.
Auteur : Stenger Mathieu
CC BY - Paternité
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110987 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Stenger Mathieu
PLAN - (Casemate d'infanterie - Simple)
Un orifice de ventilation.
Auteur : Stenger Mathieu
CC BY - Paternité
Auteur : Stenger Mathieu
CC BY - Paternité Photo n° 110988 - Taille écran 1800 x 1350 pixels
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
Déposée le 06/05/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Michel Teiten
PLAN - (Casemate d'infanterie - Simple)

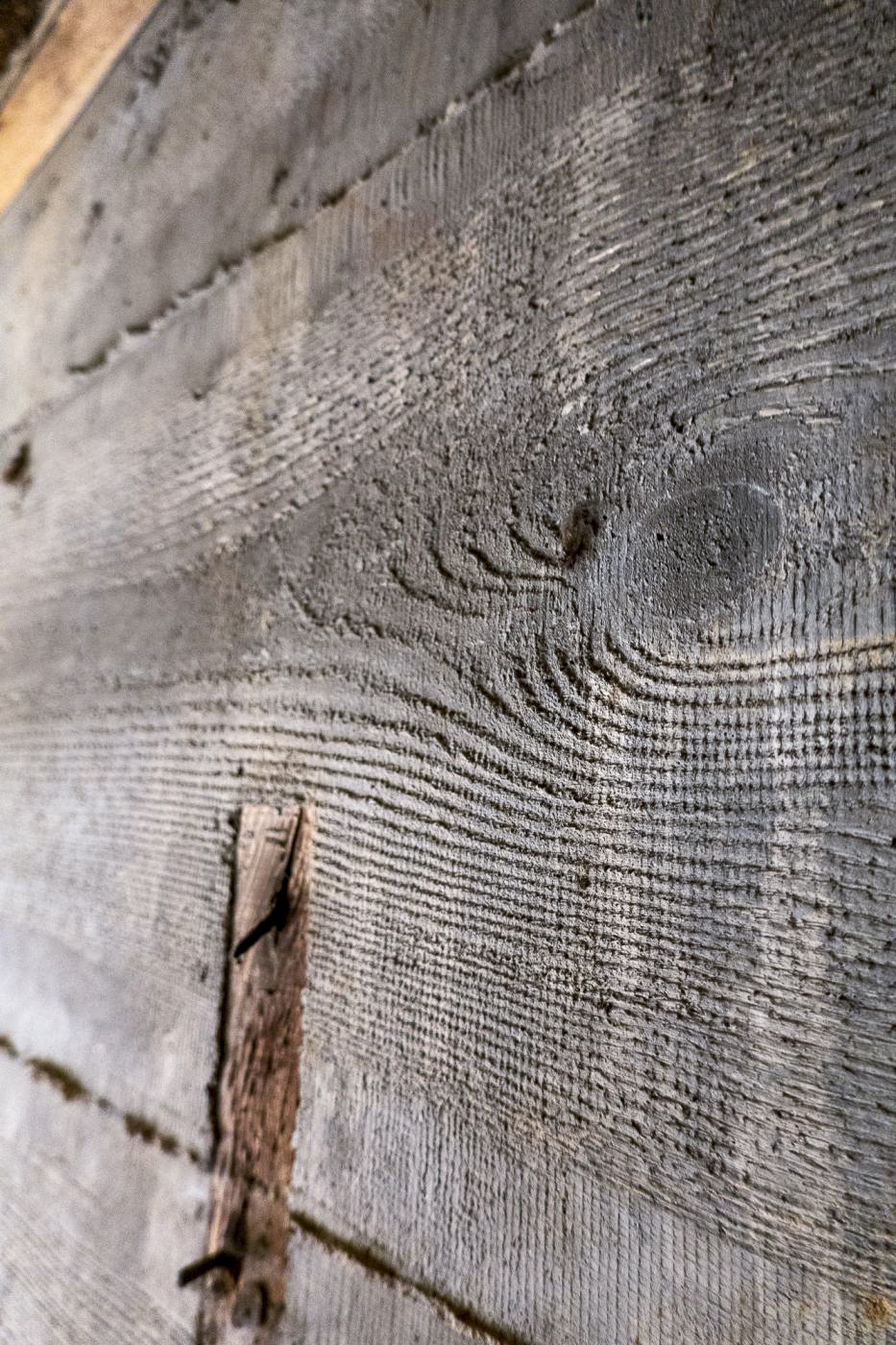

Les parois de béton portent encore les marques des planches de coffrage
