12T
( Chambre de coupure )
Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Angevillers - Oeutrange
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
ESCHERANGE (57330)
Lieu-dit / Parcelle
Coordonnées
49.398347 - 6.078872
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure taille normale - Protection renforcée - Accés en puit Accés en puit (trappe et échelle) Protection renforcée (dalle de 1m, murs de 1,25m) Local intérieur de 2m X 1m50 Le cout de construction de ce type de chambre de coupure est d'environ 45 000 Francs (Base Chefferie du Génie de Strasbou.......... Plus d'informations ... |
Notes et informations
CONSTRUCTION, Description
Chambre de coupure enterrée de type B1 (à confirmer)
EQUIPEMENT, Transmissions
La chambre de coupure est équipée de 2 boîtiers répartiteurs TM-32 modernisés après-guerre (années 1950), ainsi que d'un boîtier PTT encore plus récent.
Les boîtiers TM-32 ne sont plus connectés et les connexions ont été reliées au boîtier PTT.
Les boîtiers TM-32 ne sont plus connectés et les connexions ont été reliées au boîtier PTT.
GENERALITES, Localisation précise
La position est confirmée
ETAT ACTUEL , Etat - utilisation actuelle
Bon état, les équipements sont en place.
Les boîtiers TM-32 modernisés sont déconnectés et les connexions ont été reliées au boîtier PTT moderne.
Les boîtiers TM-32 modernisés sont déconnectés et les connexions ont été reliées au boîtier PTT moderne.
HISTORIQUE, Chronologie
La chambre 12T semble avoir subi 2 phases de modernisation dans l'après-guerre.
La première concerne la modernisation des 2 boîtiers TM-32 dans le cadre de la modernisation du réseau téléphonique souterrain Maginot dans les années 1950.
La deuxième phase de modernisation, réalisée par la pose d'un boîtier PTT plus récent avec reprise des bouclages sous plomb des câbles (et abandon des boîtiers TM-32), pose question.
Deux hypothèses existent :
- Modernisation "militaire" dans le cadre de la mise en place du commandement OTAN (4th ATAF / PC Centag) à Rochonvillers / Molvange (voire ultérieurement lors de la modernisation de l'ouvrage de Rochonvillers dans les années 1980)
- Modernisation " civile" / Réutilisation pour le réseau téléphonique civil dans les années 1960/1970 comme ce fut parfois le cas ailleurs
La première hypothèse est privilégiée
La première concerne la modernisation des 2 boîtiers TM-32 dans le cadre de la modernisation du réseau téléphonique souterrain Maginot dans les années 1950.
La deuxième phase de modernisation, réalisée par la pose d'un boîtier PTT plus récent avec reprise des bouclages sous plomb des câbles (et abandon des boîtiers TM-32), pose question.
Deux hypothèses existent :
- Modernisation "militaire" dans le cadre de la mise en place du commandement OTAN (4th ATAF / PC Centag) à Rochonvillers / Molvange (voire ultérieurement lors de la modernisation de l'ouvrage de Rochonvillers dans les années 1980)
- Modernisation " civile" / Réutilisation pour le réseau téléphonique civil dans les années 1960/1970 comme ce fut parfois le cas ailleurs
La première hypothèse est privilégiée
Fils de discussion
Equipement Chambre 12T 15 messages, le dernier est de DK_Antoine4 le 15/04/2021
L'accés à ce fil est réservé aux membres de l'association wikimaginot
Page n° 11095 mise à jour le 15/04/2021 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
DK_Antoine4
12T - (Chambre de coupure)

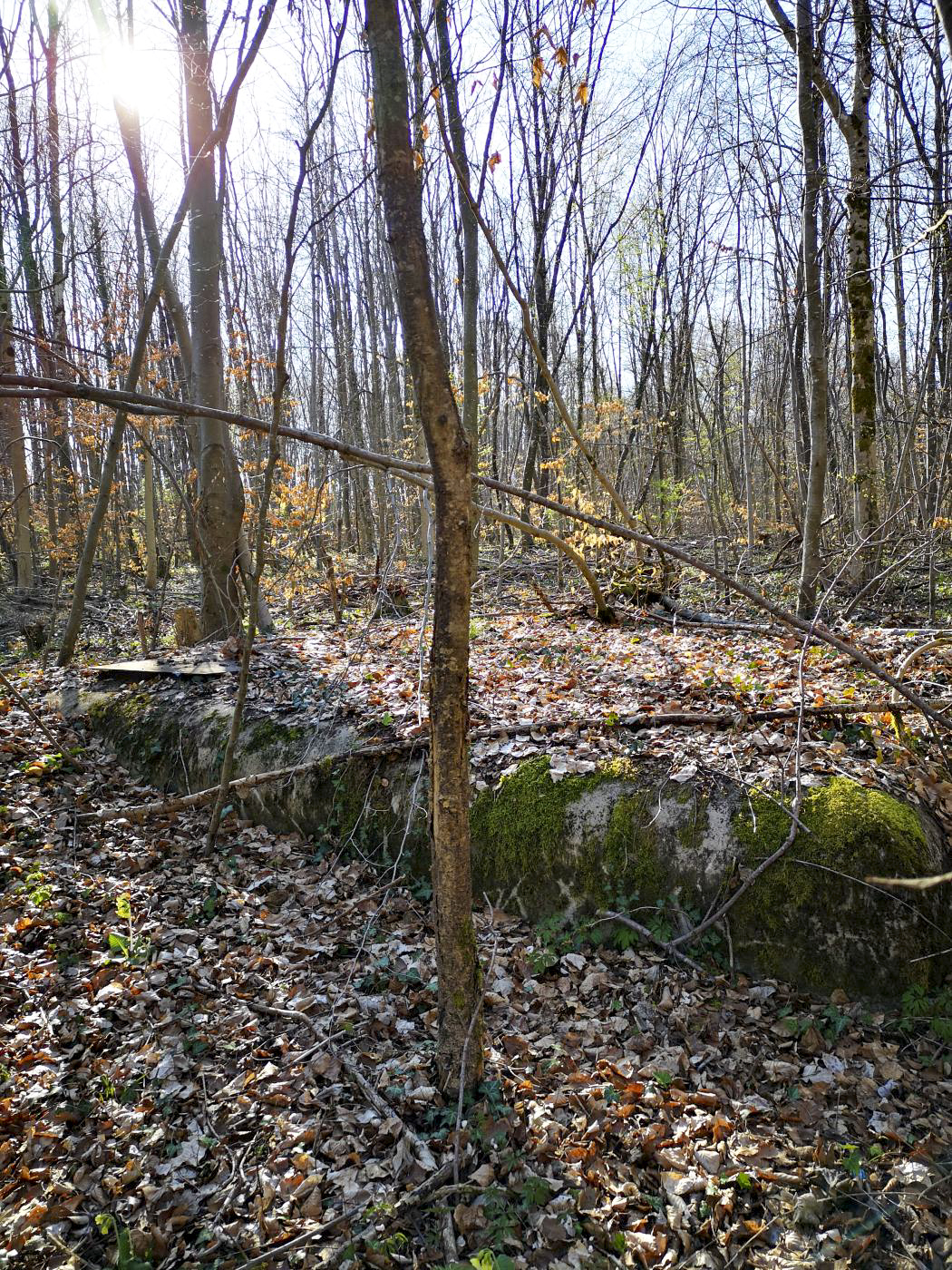

Vue globale de la chambre de coupure
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 95202 - Taille écran 1050 x 1400 pixels
Prise le 02 avril 2021 - Déposée le 15/04/2021
Prise le 02 avril 2021 - Déposée le 15/04/2021
wikislides - © wikimaginot.eu
DK_Antoine4
12T - (Chambre de coupure)

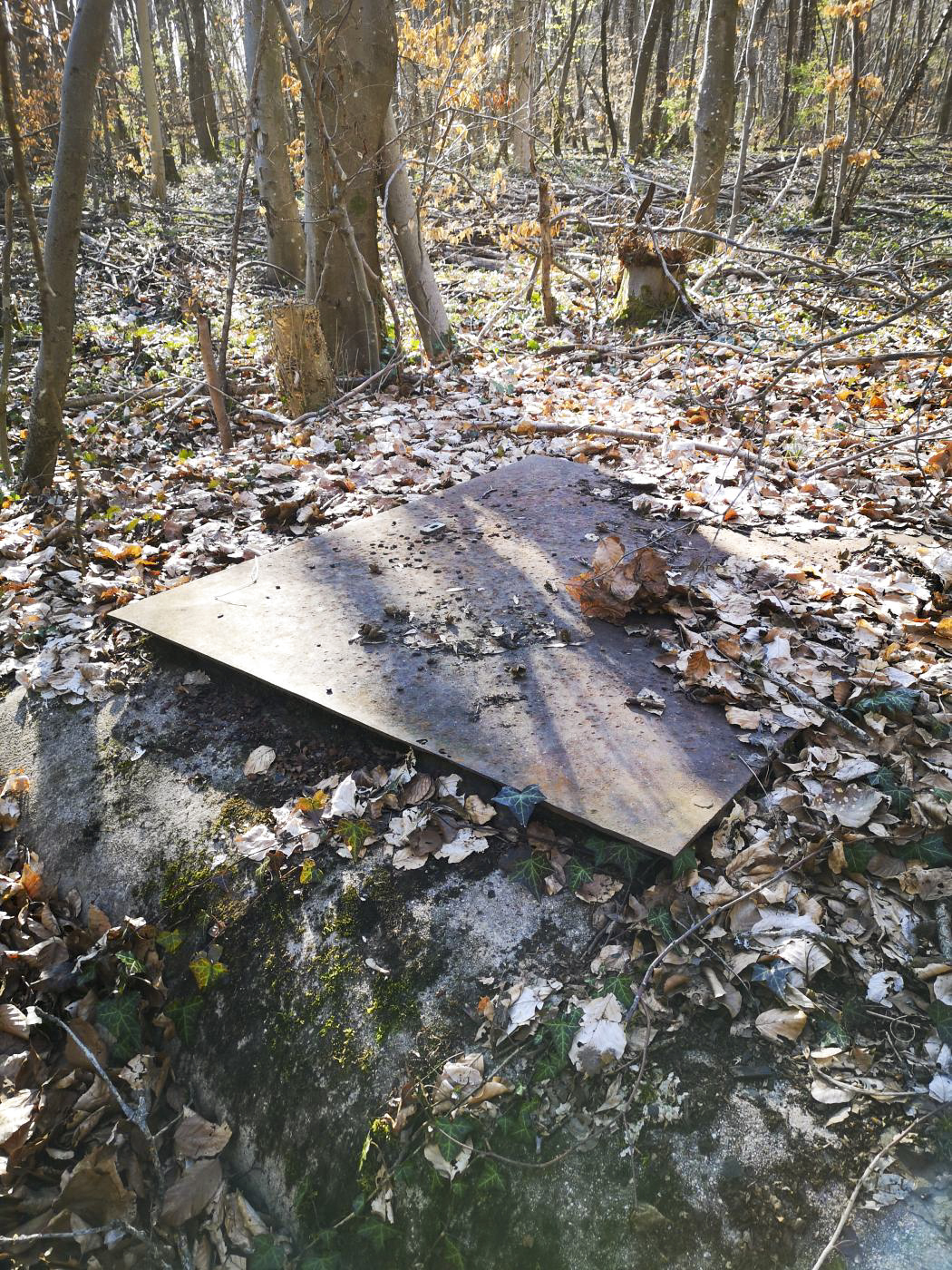

Trappe de la chambre de coupure
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 95203 - Taille écran 1050 x 1400 pixels
Prise le 02 avril 2021 - Déposée le 15/04/2021
Prise le 02 avril 2021 - Déposée le 15/04/2021
wikislides - © wikimaginot.eu
DK_Antoine4
12T - (Chambre de coupure)

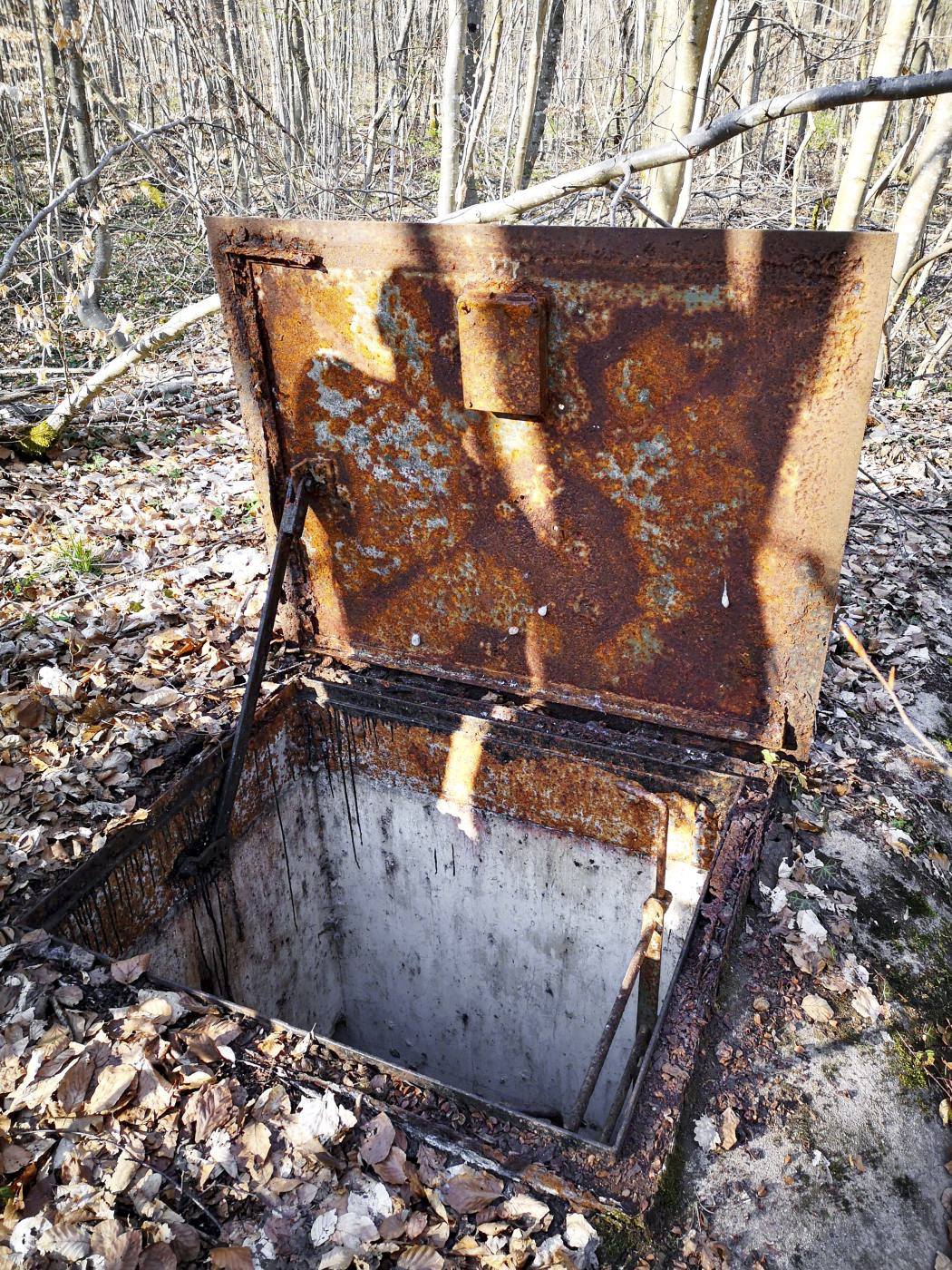

La trappe ouverte
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 95204 - Taille écran 1050 x 1400 pixels
Prise le 02 avril 2021 - Déposée le 15/04/2021
Prise le 02 avril 2021 - Déposée le 15/04/2021
wikislides - © wikimaginot.eu
DK_Antoine4
12T - (Chambre de coupure)
Puits d'accès et échelle
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 95205 - Taille écran 1050 x 1400 pixels
Prise le 02 avril 2021 - Déposée le 15/04/2021
Prise le 02 avril 2021 - Déposée le 15/04/2021
wikislides - © wikimaginot.eu
DK_Antoine4
12T - (Chambre de coupure)

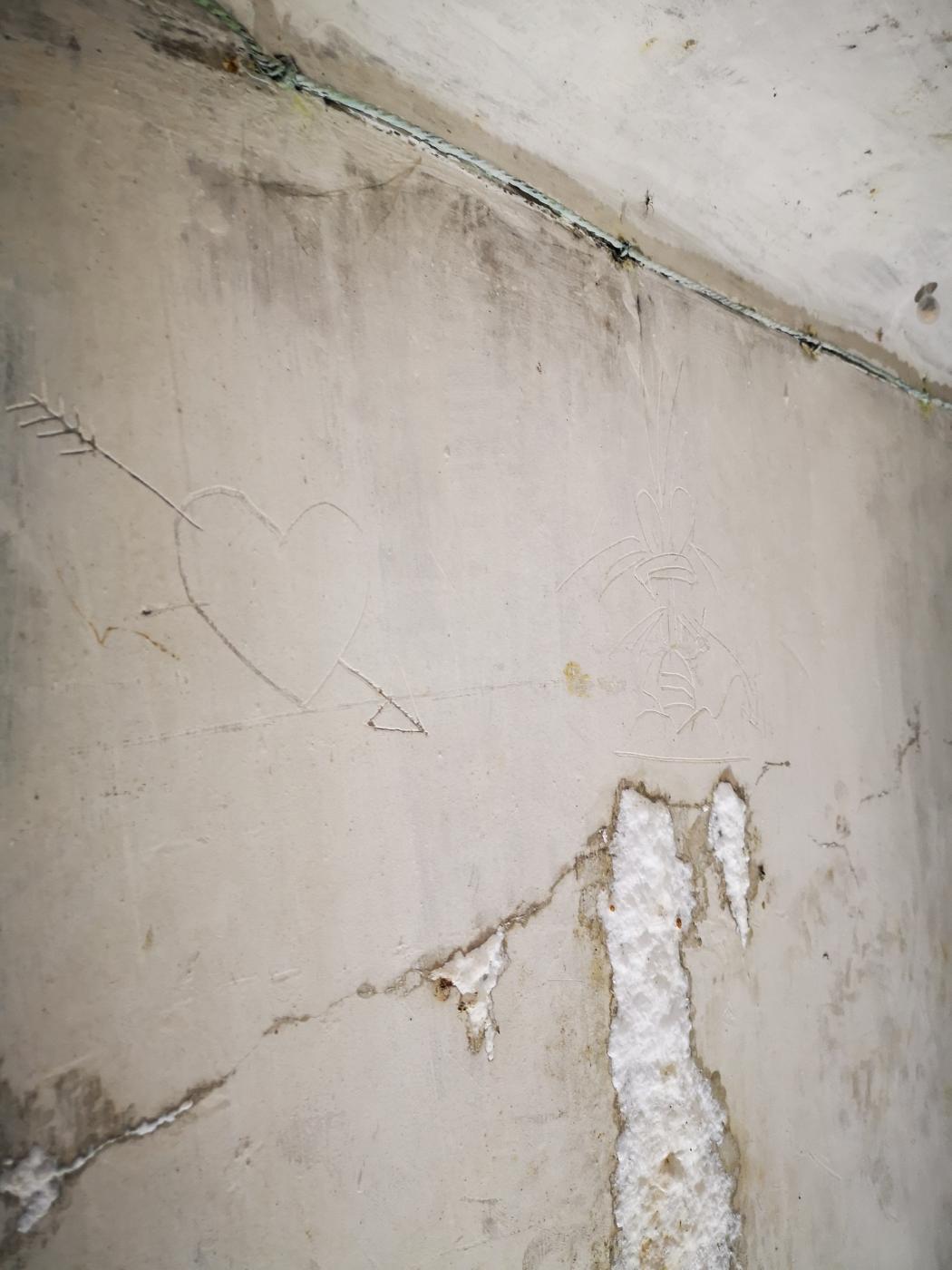

Inscriptions dans le couloir avant le local
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 95206 - Taille écran 1050 x 1400 pixels
Prise le 02 avril 2021 - Déposée le 14/04/2021
Prise le 02 avril 2021 - Déposée le 14/04/2021
wikislides - © wikimaginot.eu
DK_Antoine4
12T - (Chambre de coupure)

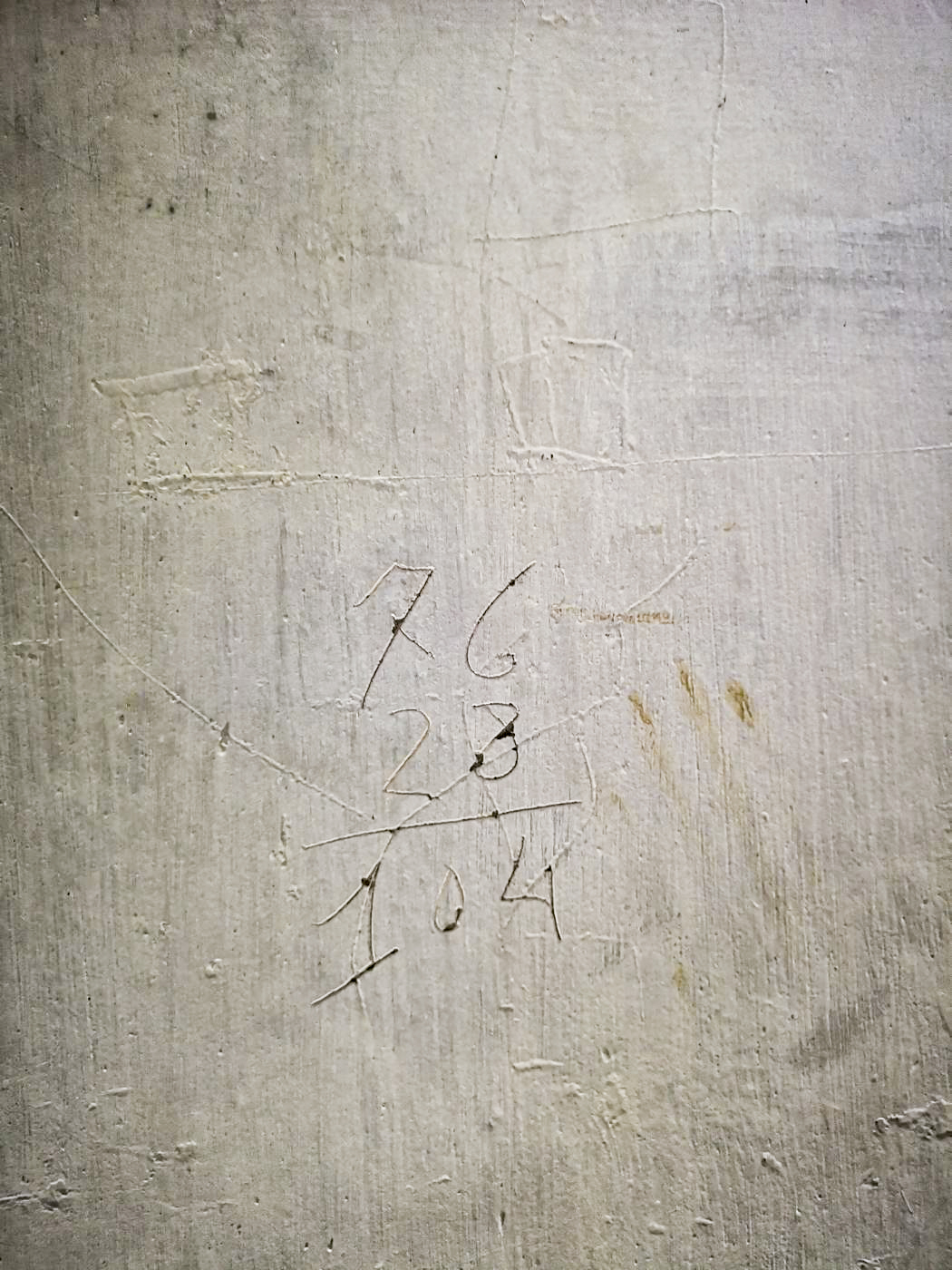

Inscriptions dans le couloir avant le local
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 95207 - Taille écran 1050 x 1400 pixels
Prise le 02 avril 2021 - Déposée le 14/04/2021
Prise le 02 avril 2021 - Déposée le 14/04/2021
wikislides - © wikimaginot.eu
DK_Antoine4
12T - (Chambre de coupure)
Inscriptions dans le couloir avant le local
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 95208 - Taille écran 1050 x 1400 pixels
Prise le 02 avril 2021 - Déposée le 15/04/2021
Prise le 02 avril 2021 - Déposée le 15/04/2021
wikislides - © wikimaginot.eu
