22L

( Chambre de coupure )









Secteur Fortifié
SFCR - SF Crusnes

Sous Secteur
Arrancy

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
BEUVEILLE (54620)

Lieu-dit / Parcelle
Bois de Beuveille

Coordonnées
49.446669 - 5.674508

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Plan type


Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.


B1 Chambre de coupure type B1

Ligne Maginot - CC type B1 -
Chambre de coupure taille normale - Protection renforcée - Accés en puit
Accés en puit (trappe et échelle)
Protection renforcée (dalle de 1m, murs de 1,25m)
Local intérieur de 2m X 1m50

Le cout de construction de ce type de chambre de coupure est d'environ 45 000 Francs (Base Chefferie du Génie de Strasbou..........
Plus d'informations ...


Notes et informations



EQUIPEMENT, Transmissions

La chambre de coupure est placée sur l'antenne permettant le raccordement de l'ouvrage de Fermont, de la casemate du Bois de Beuveille et de l'observatoire du Haut-de-l'Anguille au réseau téléphonique de la fortification Maginot.

Elle était raccordée à :
- chambre 1L - câble à 38 paires
- ouvrage de Fermont - 2 câbles à 14 paires
- casemate du Bois de Beuveille - câble à 6 paires
- observatoire du Haut de l'Anguille - câble à 14 paires
Source(s) :
Document #32605


GENERALITES, Localisation précise

Le positionnement a été ajusté en fonction des vues aériennes de 1948 ou les tranchées de câble sont visibles
Source(s) :
IGN - photos aériennes 1948


ETAT ACTUEL , Etat - utilisation actuelle

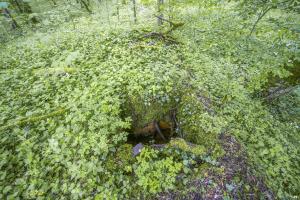

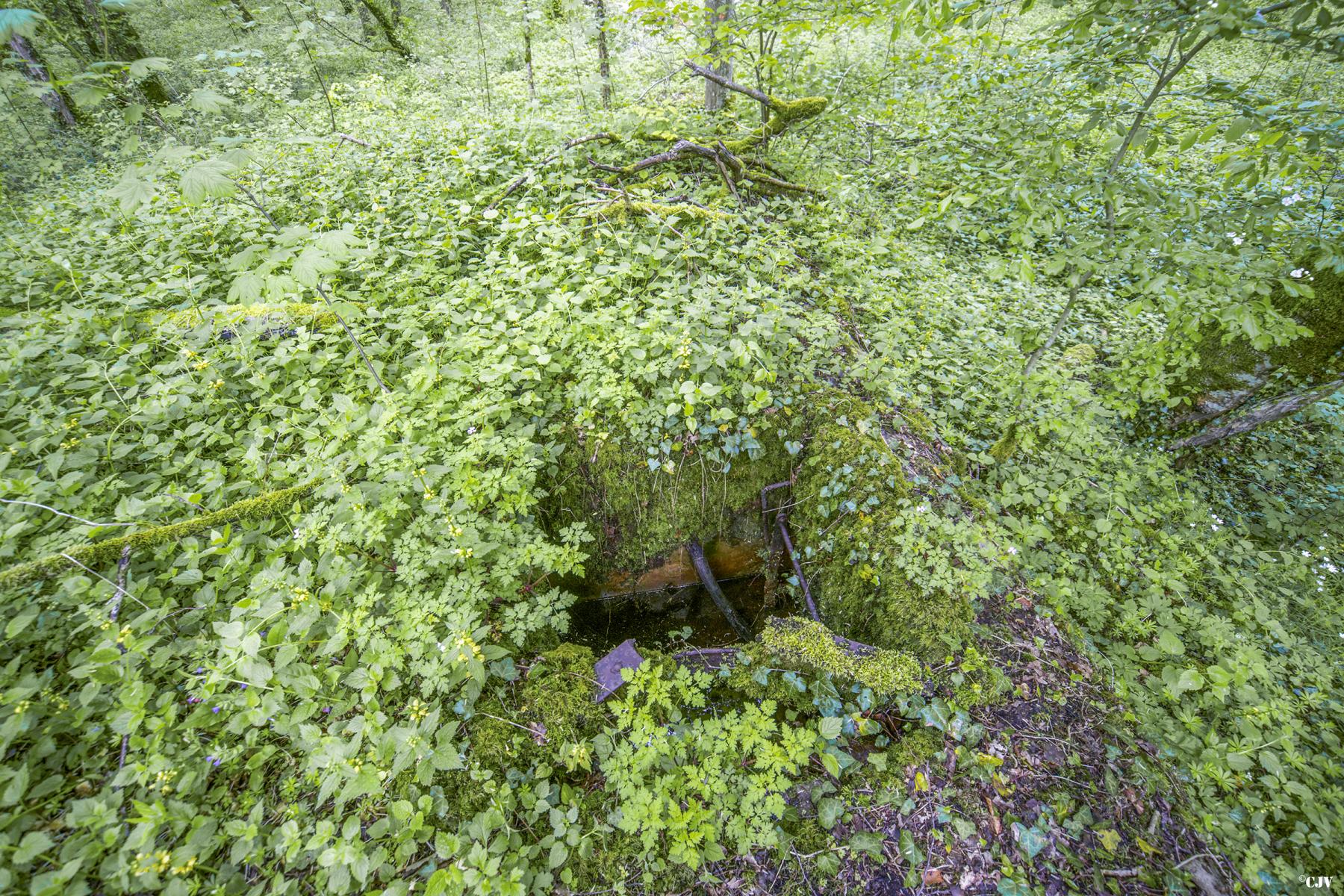

2015 - La chambre de coupure est noyée
