82M
( Chambre de coupure )
Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Elzange
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
KOENIGSMACKER (57110)
Lieu-dit / Parcelle
Coordonnées
49.382727 - 6.287398
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Complet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure de taille réduite - Protection renforcée - Accés en puit Accés en puits (Trappe et échelle) Protection moyenne (dalle de 1m, murs de 1,25m) Local intérieur de 1m X 1m50.......... Plus d'informations ... |
Notes et informations
CONSTRUCTION, Description
Chambre de coupure avec accès en puits, couloir en L, mais local téléphonique de taille réduite.
CONSTRUCTION, Mission, ou Fonction de l'objet
La chambre de coupure alimente :
- L'ouvrage de Métrich
- L'ouvrage de Métrich
EQUIPEMENT, Transmissions
La chambre de coupure est équipée d'un boîtier répartiteur LST, d'un boîtier de connexion pour les troupes de campagnes à l'extérieur du local, et d'un boîtier de protection parafoudre associé.
Son équipement est d'origine, non modernisé.
La chambre est raccordé au réseau téléphonique par un câble à 38 paires depuis la chambre de coupure 29M.
Deux antennes constituées chacune par un câble à 38 paires desservent l'ouvrage de Métrich (forages vers galerie)
Un dispositif (protection + prise de ligne) permet le raccordement de 6 lignes de campagne.
Deux antennes constituées chacune par un câble à 38 paires desservent l'ouvrage de Métrich (forages vers galerie)
Un dispositif (protection + prise de ligne) permet le raccordement de 6 lignes de campagne.
GENERALITES, Localisation précise
La chambre de coupure se situe sur les dessus de l'ouvrage de Métrich, à proximité de l'Entrée Munitions. Elle dessert sans doute l'un des forages de l'ouvrage.
ETAT ACTUEL , Etat - utilisation actuelle
La chambre de coupure est partiellement inondée (50cm).
La trappe est dans un état de rouille avancé et s'ouvre très difficilement.
Néanmoins, l'équipement d'origine est encore présent, en bon état.
La trappe est dans un état de rouille avancé et s'ouvre très difficilement.
Néanmoins, l'équipement d'origine est encore présent, en bon état.
HISTORIQUE, Chronologie
La chambre de coupure ne présente pas de traces de modernisations. Elle ne fut pas modernisée après-guerre, n'étant pas située dans le "môle de Thionville".
Fils de discussion
Matériel d'origine ? 11 messages, le dernier est de Pascal le 09/02/2022
L'accés à ce fil est réservé aux membres de l'association wikimaginot
Page n° 11351 mise à jour le 05/11/2022 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Schnoupf
Chambre de coupure 82M

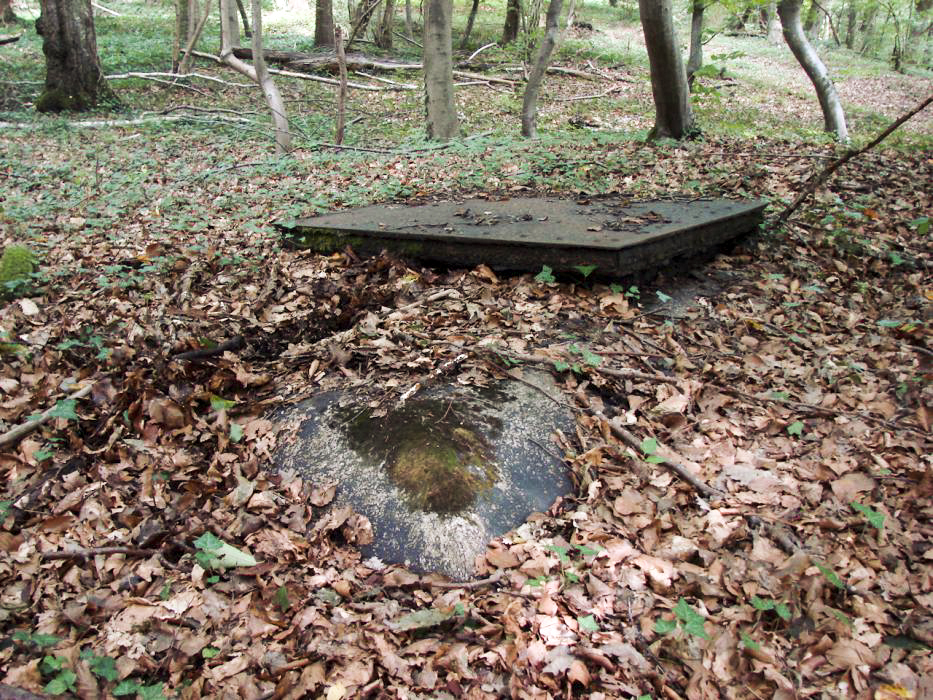

Vue d'ensemble
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 23674 - Taille écran 933 x 700 pixels
Déposée le 05/11/2022
Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)

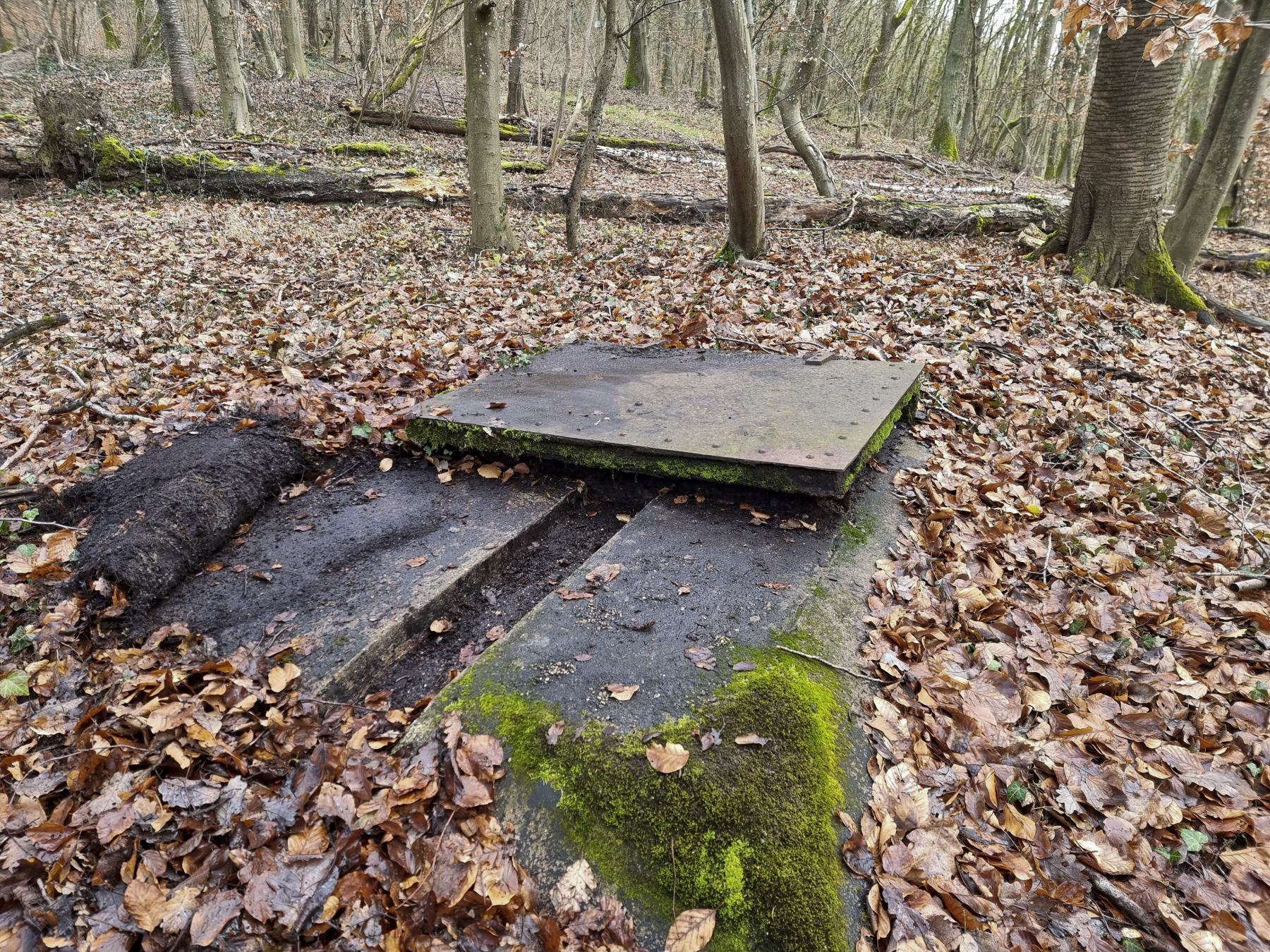

Vue globale de la chambre de coupure dégagée
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105922 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
Schnoupf
Chambre de coupure 82M
Trappe d'accès
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 23675 - Taille écran 933 x 700 pixels
Déposée le 05/11/2022
Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)
La trappe, fortement rouillée, ouverte.
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105923 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)

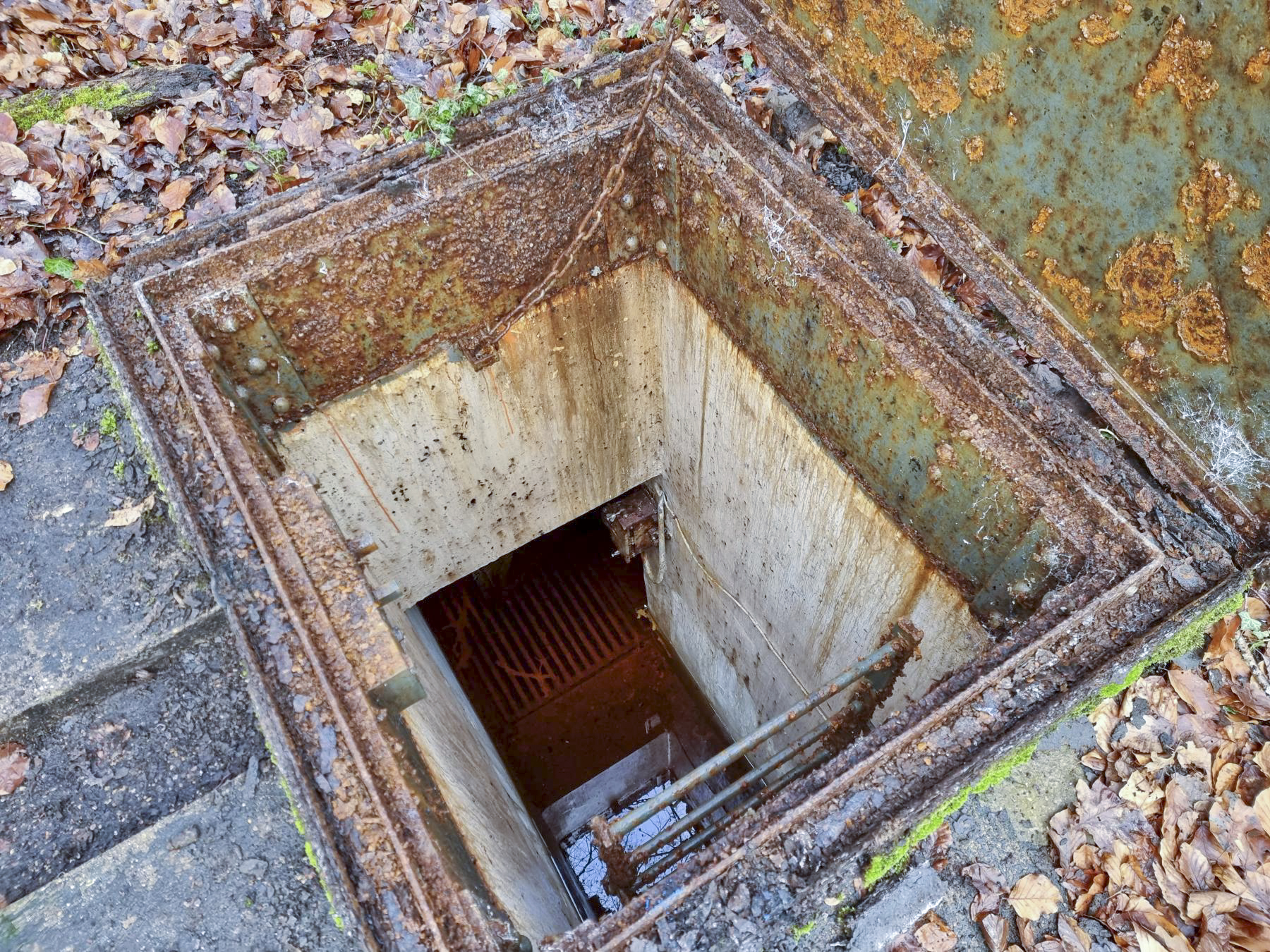

Le puits de la chambre de coupure, inondé.
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105924 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)

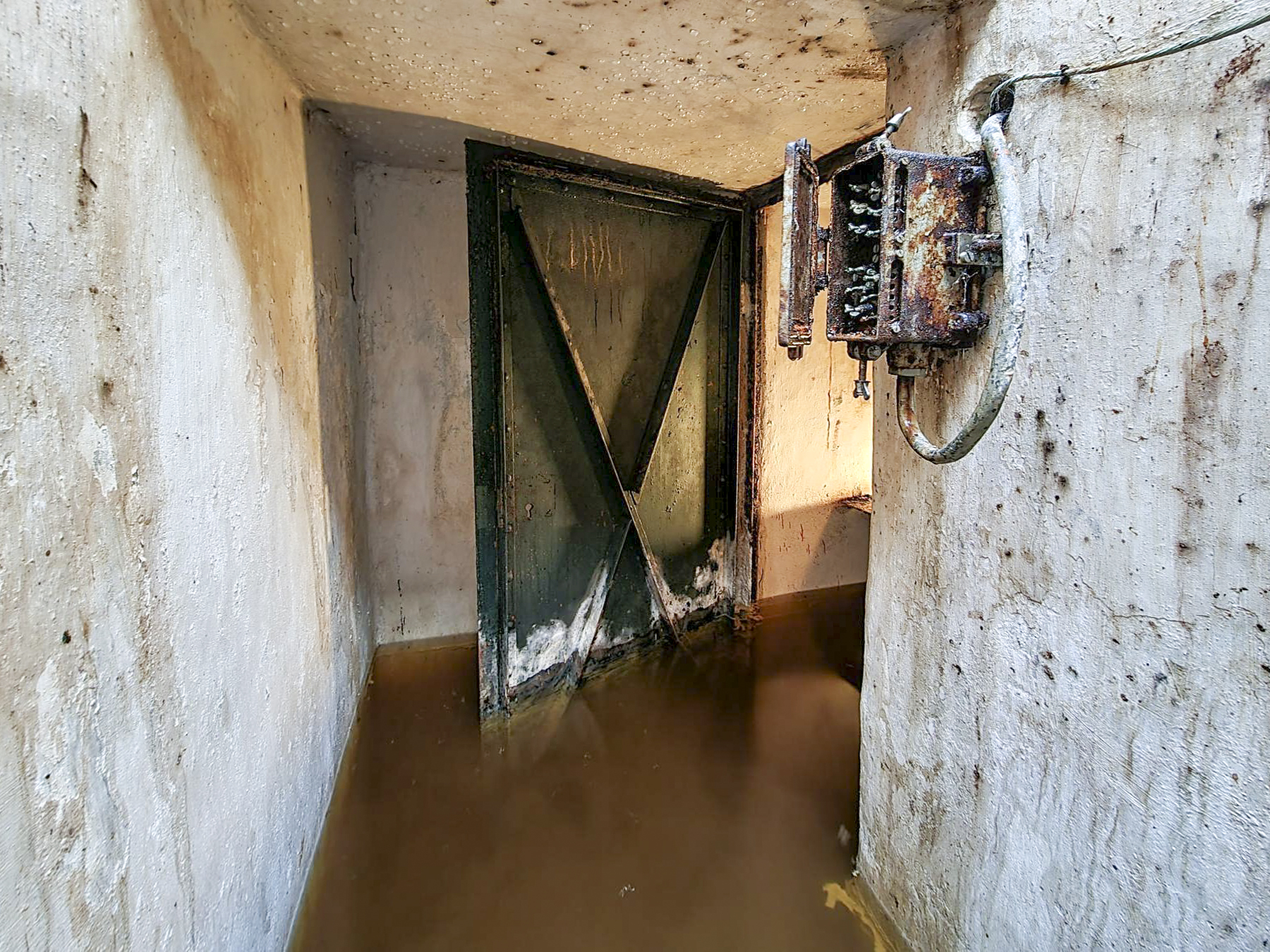

Couloir d'accès au local téléphonique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105925 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)

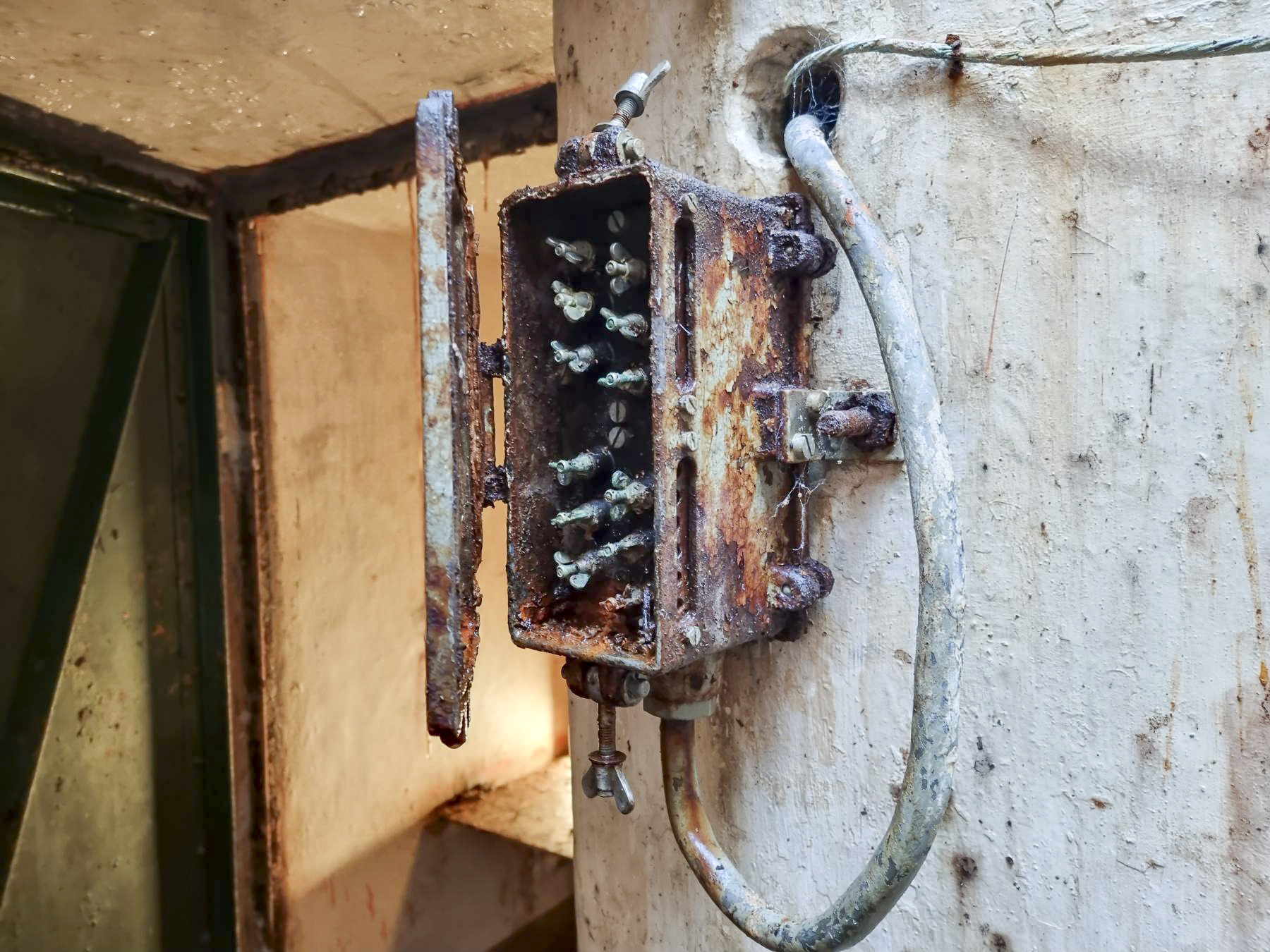

Boîtier de connexion pour les troupes de campagne, situé à l'extérieur du local pour que les troupes puissent s'y brancher sans avoir à y entrer.
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105926 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)

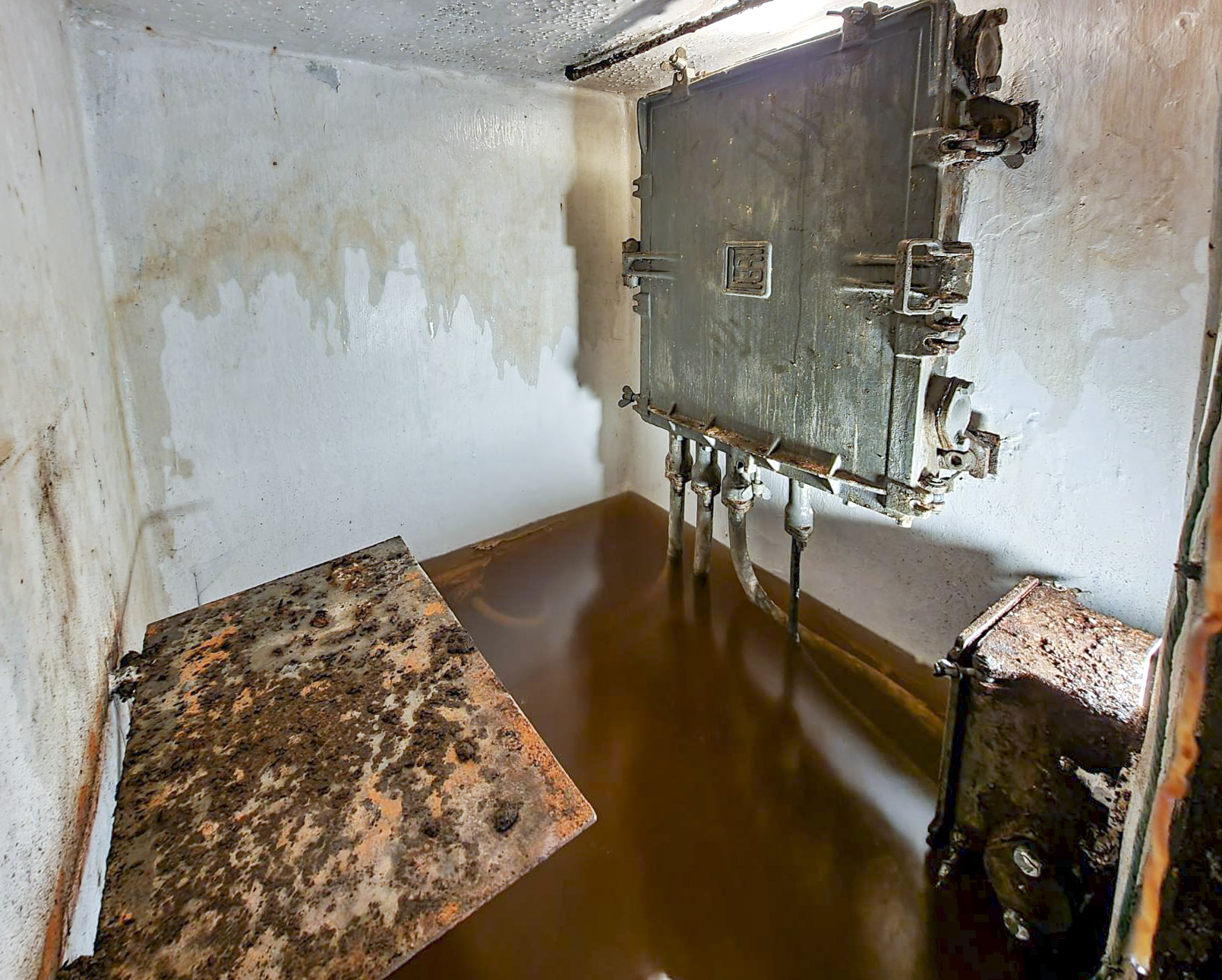

Vue d'ensemble du local téléphonique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105927 - Taille écran 1609 x 1290 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)
Boîtier de protection parafoudre pour lignes de campagnes
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105928 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)
Boîtier de protection ouvert
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105929 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)

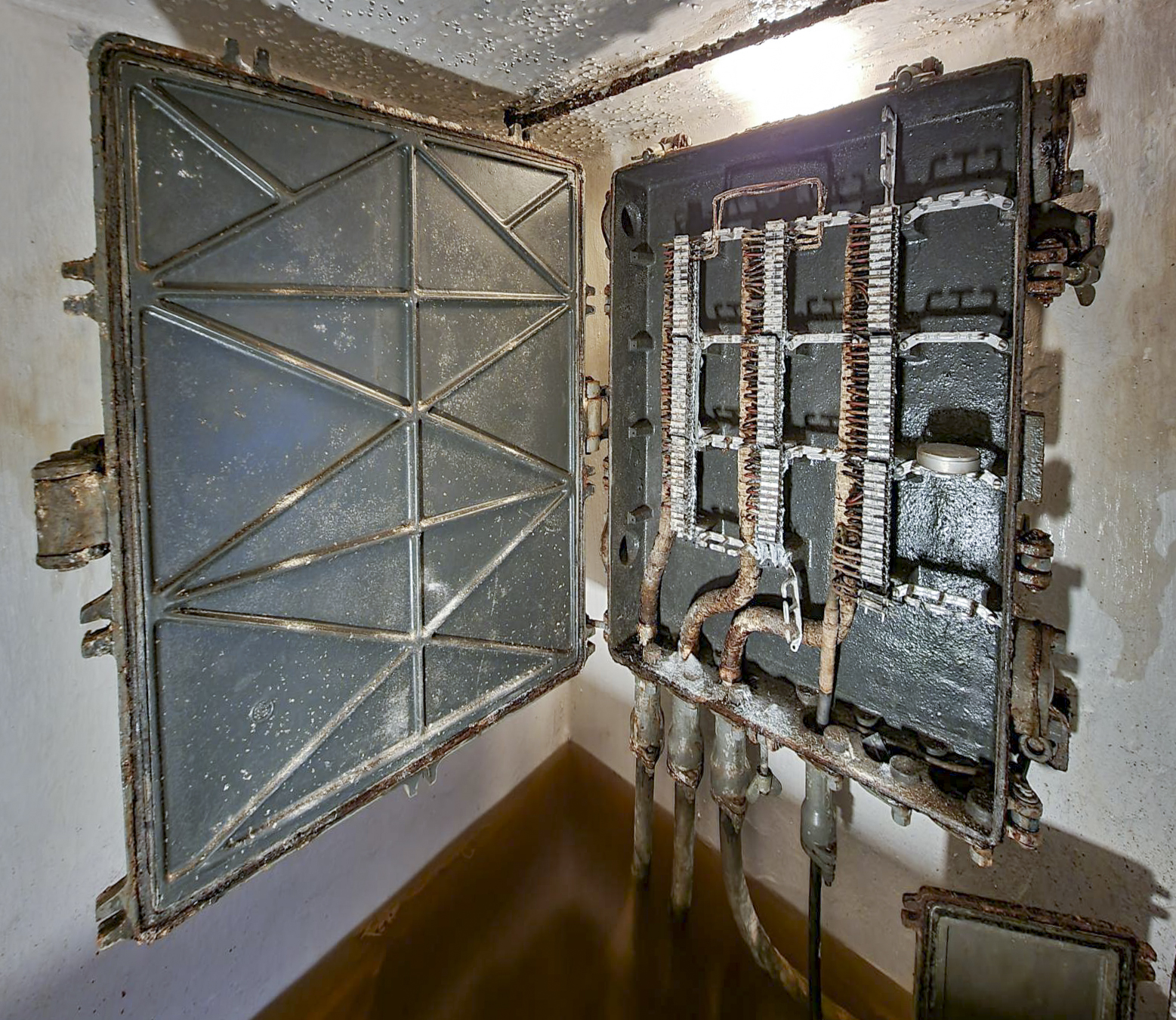

Le gros boîtier répartiteur LST ouvert : les réglettes sont d'origine, les connexions non modernisées.
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105930 - Taille écran 1557 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)

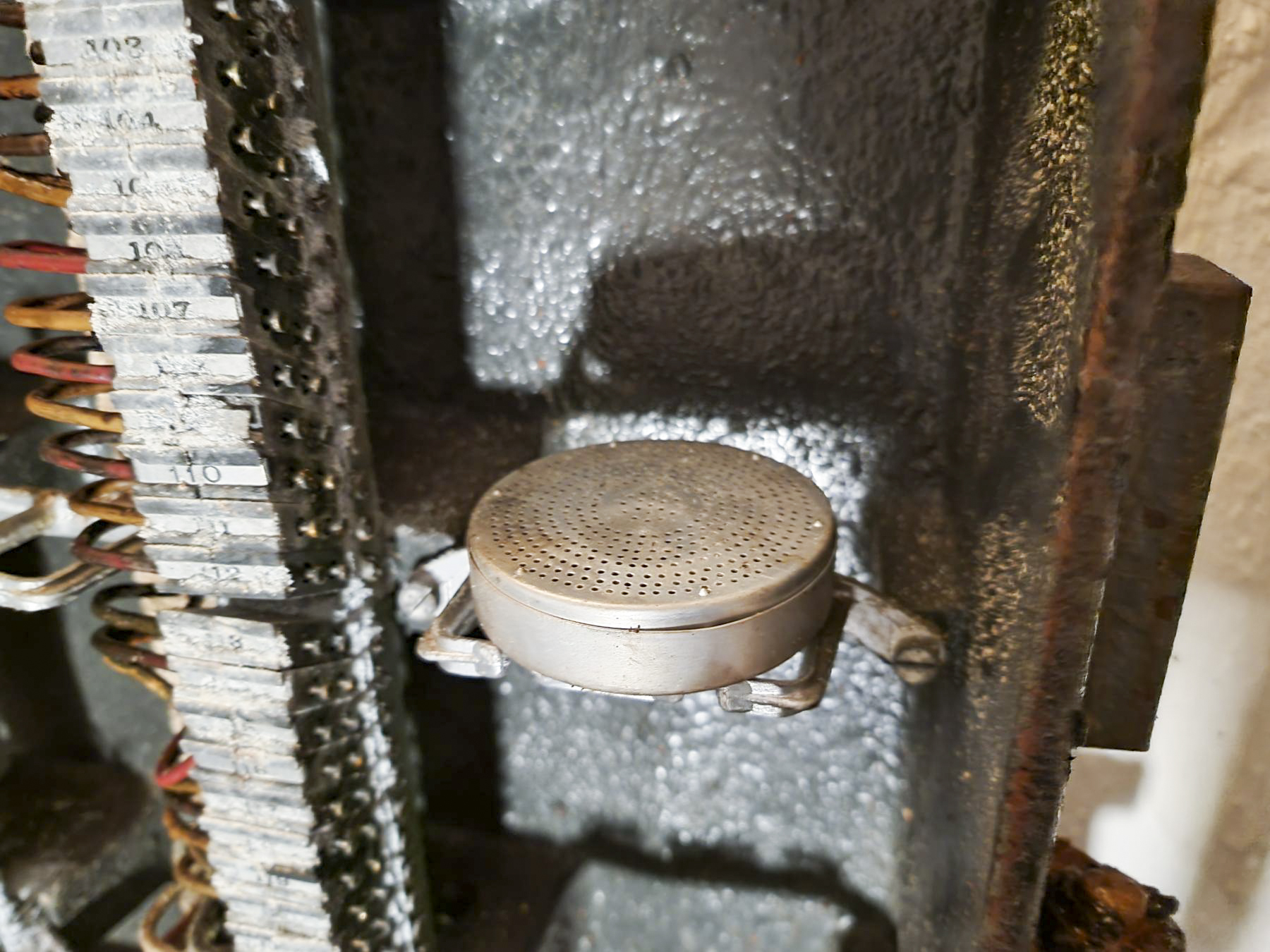

Capsule de 'Silica-Gel' (gel de silice) pour maintenir le boîtier au sec
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105931 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)

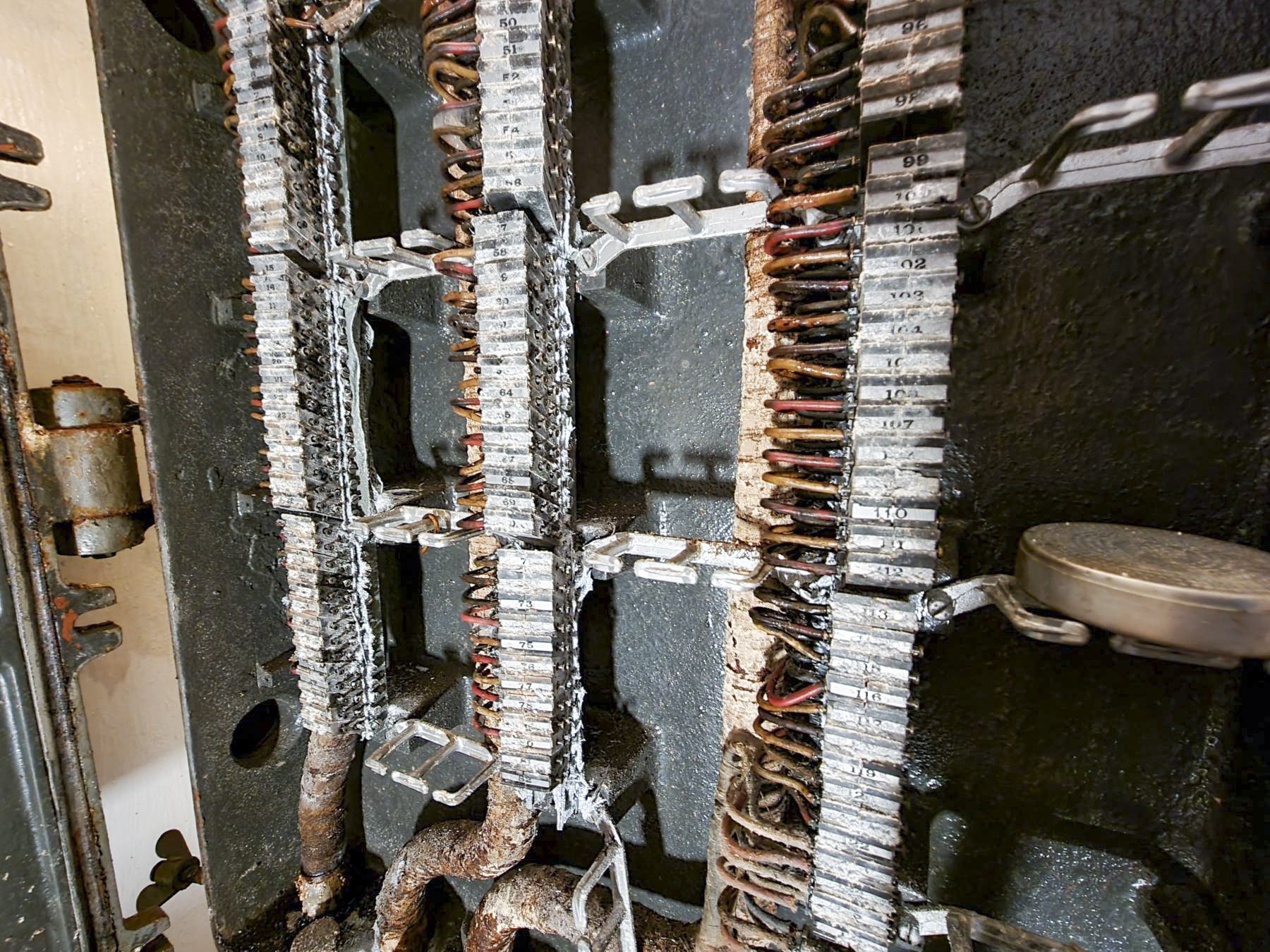

Détail : les numéros sur chaque connexion
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105932 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
DK_Antoine4
82M - (Chambre de coupure)

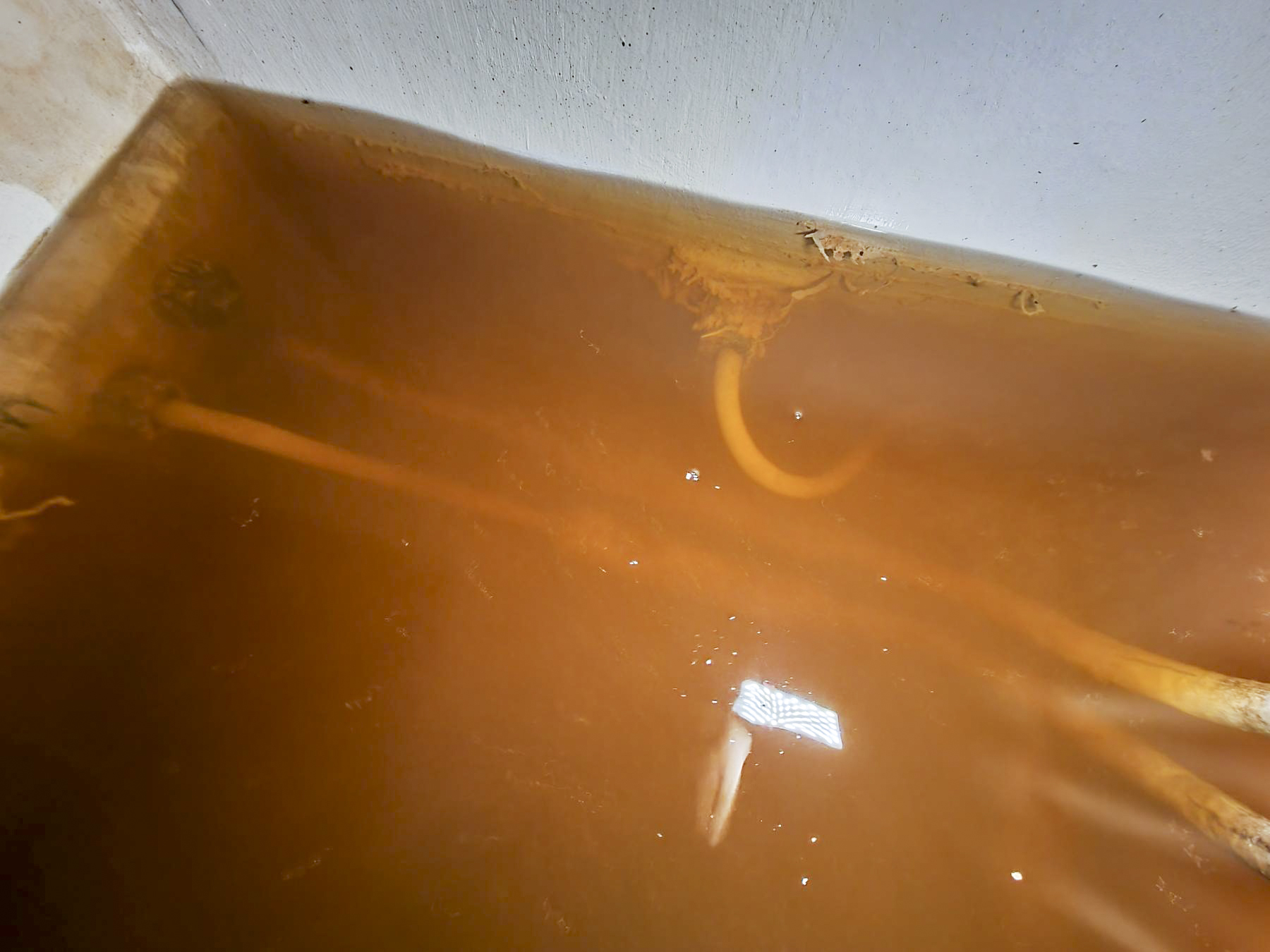

Entrée / sortie des câbles téléphoniques sous l'eau
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : DK_Antoine4
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 105933 - Taille écran 1800 x 1350 pixels
Prise le 05 févr. 2022 - Déposée le 05/11/2022
Prise le 05 févr. 2022 - Déposée le 05/11/2022
wikislides - © wikimaginot.eu
