My9
( Blockhaus lourd type STG / STG-FCR - Simple )
Secteur Fortifié
SFMO - SF Montmedy
Sous Secteur
Montmedy (tete de pont)
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
1940
Commune
THONNELLE (55600)
Lieu-dit / Parcelle
Coordonnées
49.547534 - 5.346233
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet

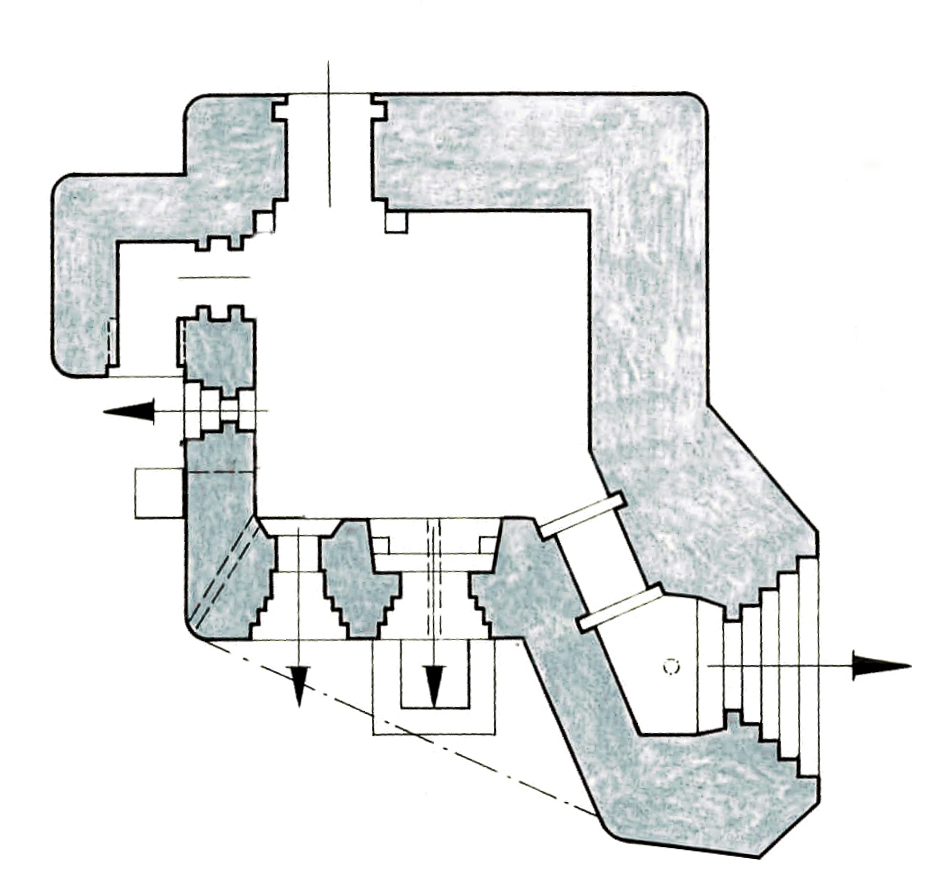

Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Ces blocs ont une épaisseur de dalle de 1m50 et les murs avant sont épais de 1,75 mètres..........
|
Notes et informations
ARMEMENT, Infanterie
Le blockhaus était équipé de:
- 1 créneau pour canon de 25mm SA
- 1 créneau pour mitrailleuse Hotchkiss
- 1 créneau pour FM
A noter que la casemate a conservé ses trémies Pamart-Lemaigre (pour le canon) et Condé (pour la mitrailleuse).
- 1 créneau pour canon de 25mm SA
- 1 créneau pour mitrailleuse Hotchkiss
- 1 créneau pour FM
A noter que la casemate a conservé ses trémies Pamart-Lemaigre (pour le canon) et Condé (pour la mitrailleuse).
ARMEMENT, Observation
Le bloc est équipé d'un grand créneau d'observation frontal double.
CONSTRUCTION, Mission, ou Fonction de l'objet
Flanquement de la vallée de Chiers vers My10.
CONSTRUCTION, Plan type
Blockhaus simple type FCR-GA1 type B avec créneau d'observation frontal plan et non en dièdre (conforme donc à la notice STG-FCR d'origine).
Page n° 11495 mise à jour le 17/01/2023 -
© wikimaginot.eu 2015 / 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
R Tucker
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 37810 - Taille 1066 x 800 pixels - Déposée le 19/12/2015
wikislides - © wikimaginot.eu
AALMA - www.lignemaginot.com
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)
Auteur : AALMA - www.lignemaginot.com
Reproduction et diffusion interdites sans l'accord de l'auteur
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 11309 - Taille 540 x 360 pixels - Déposée le 13/12/2011
wikislides - © wikimaginot.eu
R Tucker
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)

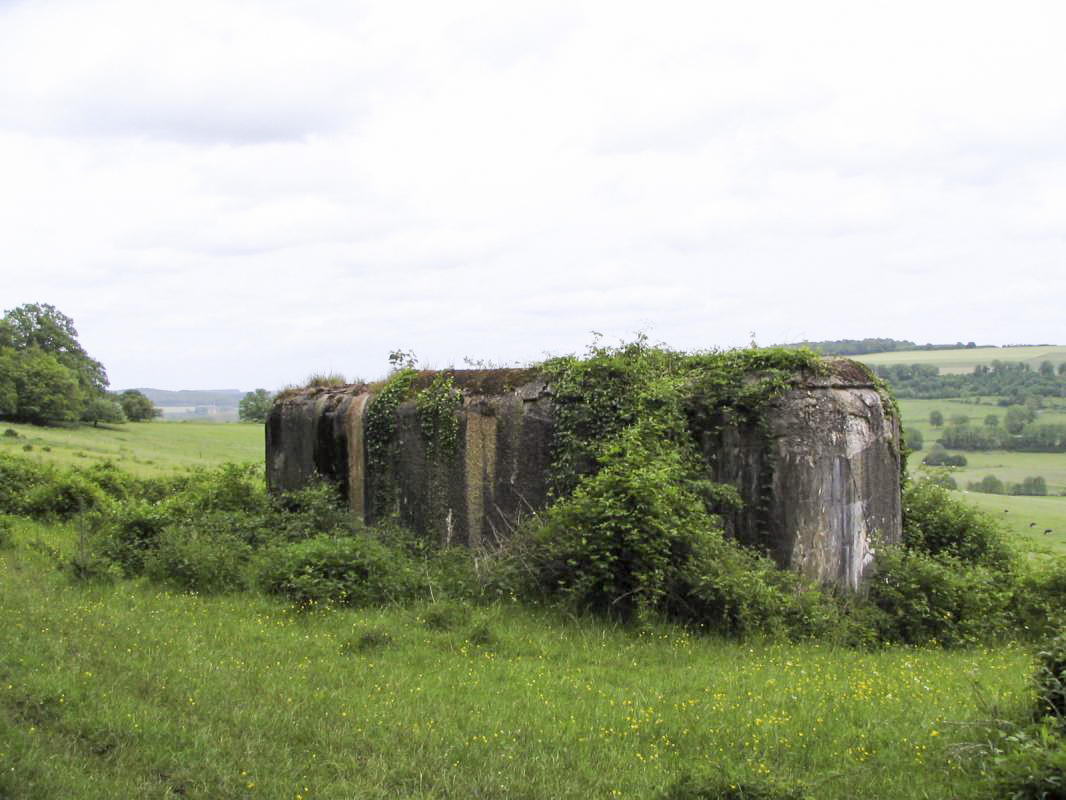

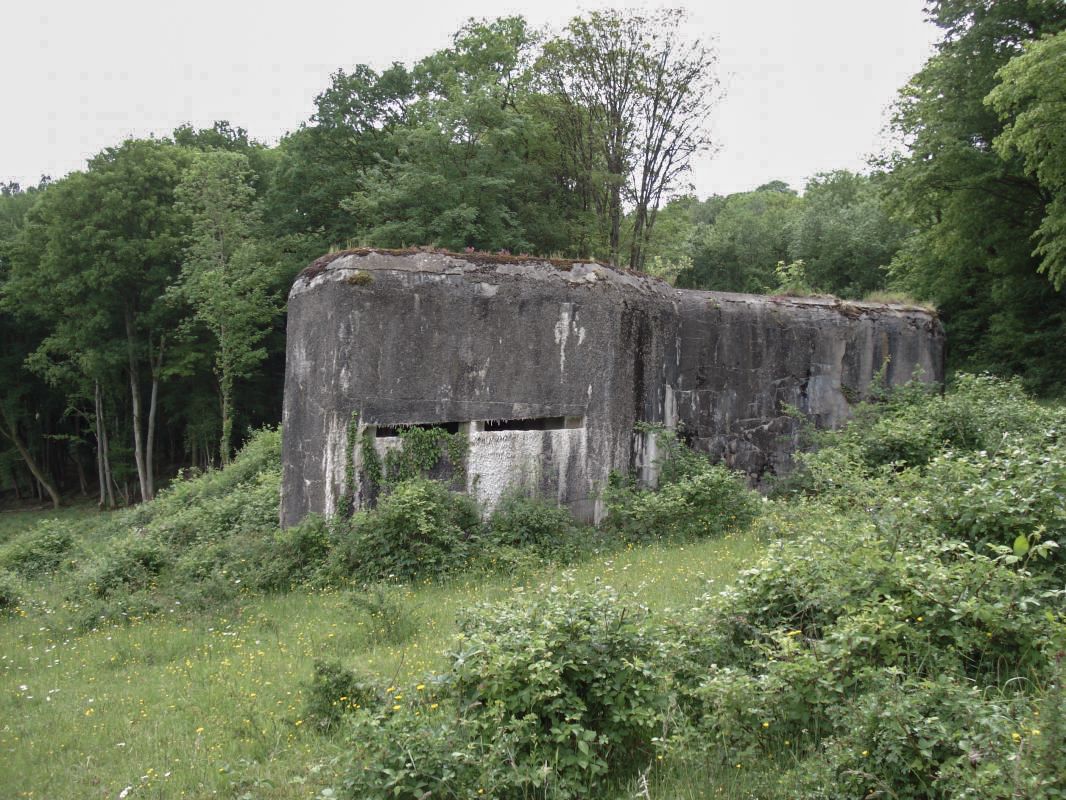

Pris du nord-est
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 37809 - Taille 1066 x 800 pixels - Déposée le 19/12/2015
wikislides - © wikimaginot.eu
R Tucker
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 37811 - Taille 1066 x 800 pixels - Déposée le 19/12/2015
wikislides - © wikimaginot.eu
Caspar Vermeulen
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)

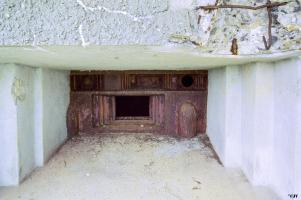

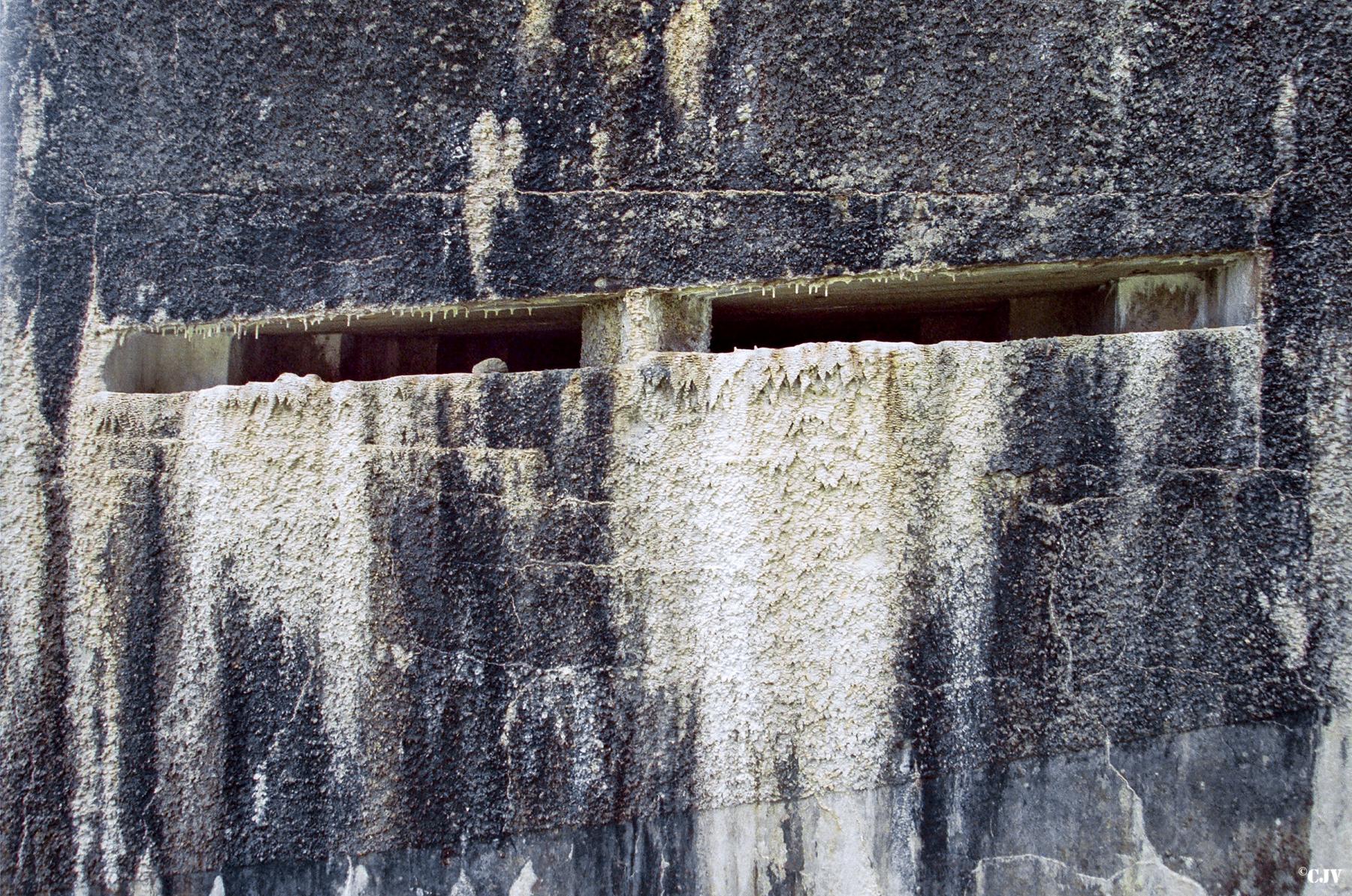

Détail des créneaux d'observation
Photo prise le 05 septembre 1999
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Photo prise le 05 septembre 1999
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 36561 - Taille 1200 x 795 pixels - Déposée le 21/11/2015
wikislides - © wikimaginot.eu
R Tucker
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 37812 - Taille 1066 x 800 pixels - Déposée le 19/12/2015
wikislides - © wikimaginot.eu
Caspar Vermeulen
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)

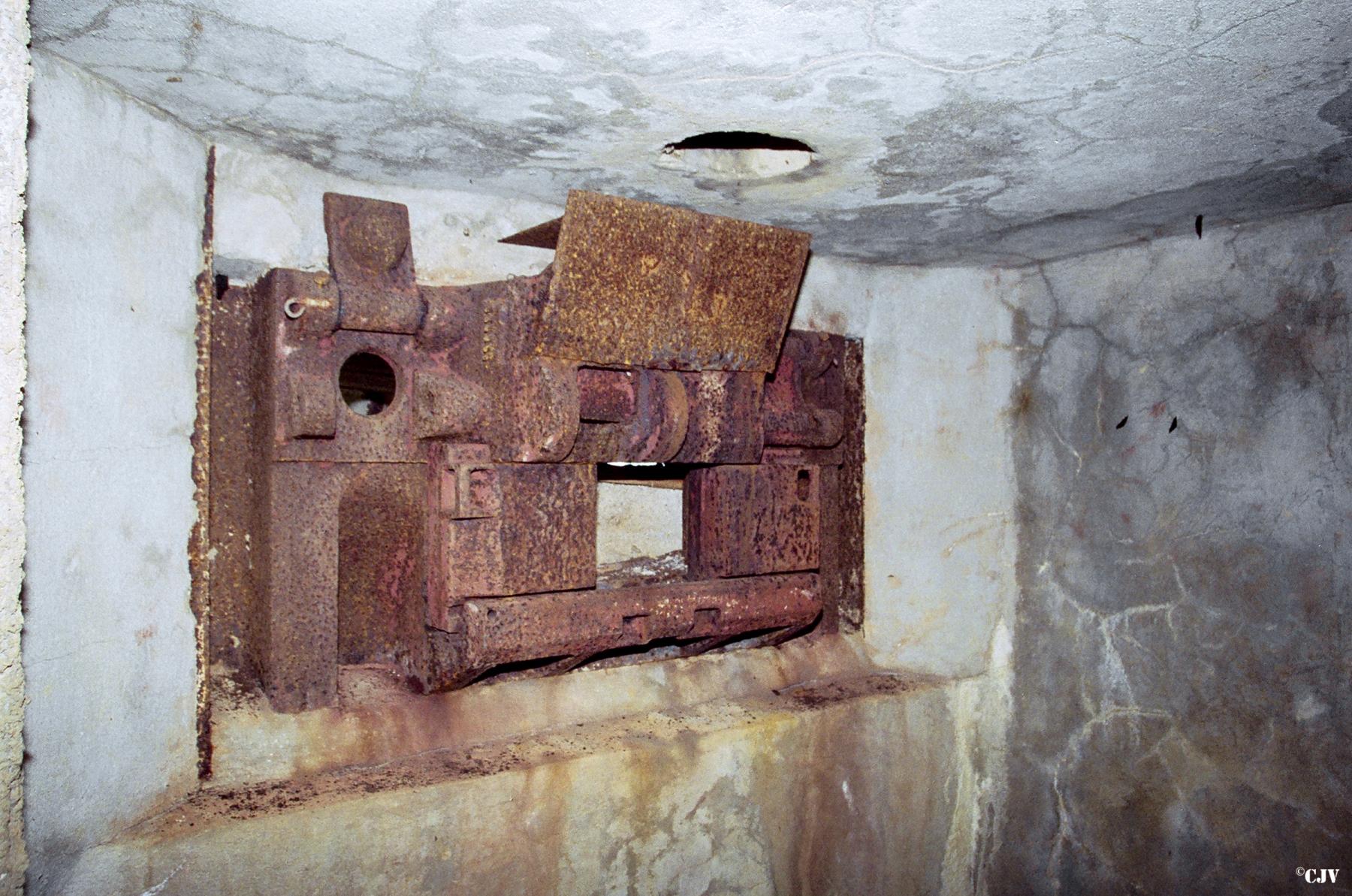

La trémie Pamart-Lemaigre pour canon antichar
Photo prise le 05 septembre 1999
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Photo prise le 05 septembre 1999
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 36562 - Taille 1200 x 795 pixels - Déposée le 21/11/2015
wikislides - © wikimaginot.eu
AALMA - www.lignemaginot.com
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)
Photo prise le 24 janvier 2015
Auteur : AALMA - www.lignemaginot.com
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : AALMA - www.lignemaginot.com
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 26780 - Taille 540 x 360 pixels - Déposée le 24/01/2015
wikislides - © wikimaginot.eu
R Tucker
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)

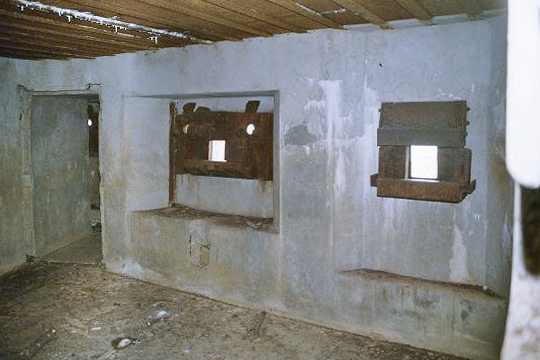

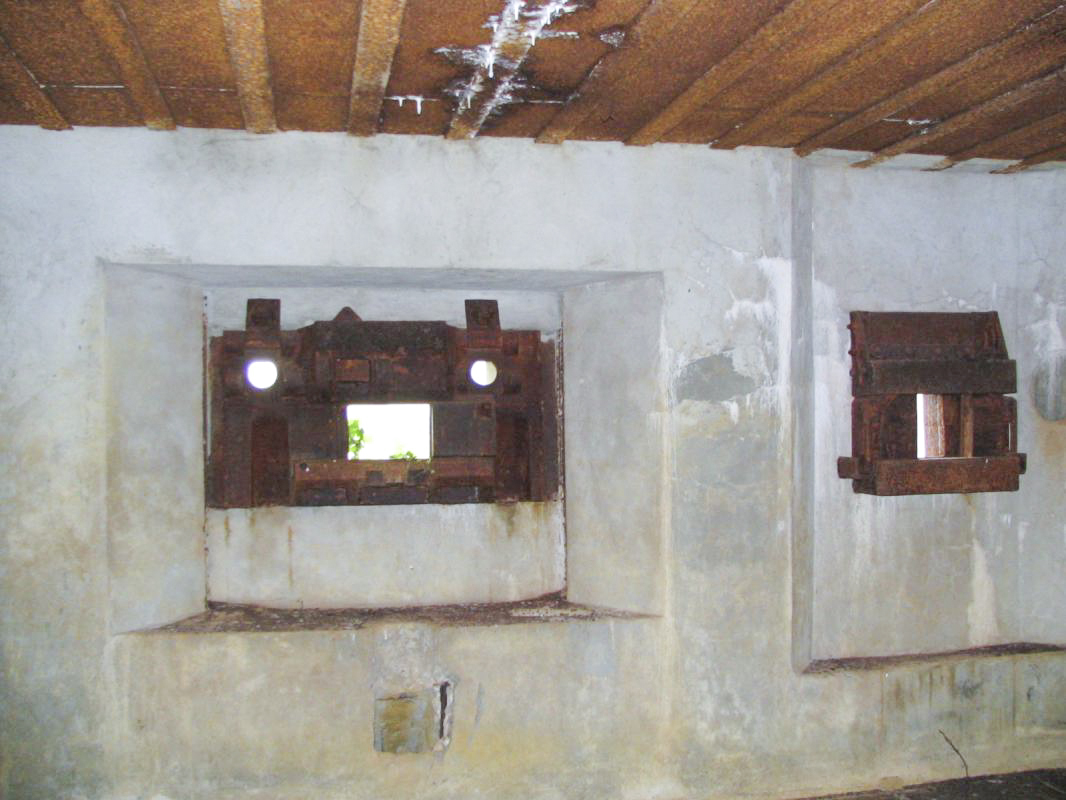

Les crénaux
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 37813 - Taille 1066 x 800 pixels - Déposée le 19/12/2015
wikislides - © wikimaginot.eu
Caspar Vermeulen
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)
Photo prise le 05 septembre 1999
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 36563 - Taille 1200 x 795 pixels - Déposée le 21/11/2015
wikislides - © wikimaginot.eu
Caspar Vermeulen
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)
Trémie Condé pour mitrailleuse ou FM
Photo prise le 05 septembre 1999
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Photo prise le 05 septembre 1999
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 36564 - Taille 530 x 799 pixels - Déposée le 21/11/2015
wikislides - © wikimaginot.eu
R Tucker
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 37814 - Taille 1066 x 800 pixels - Déposée le 19/12/2015
wikislides - © wikimaginot.eu
R Tucker
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)

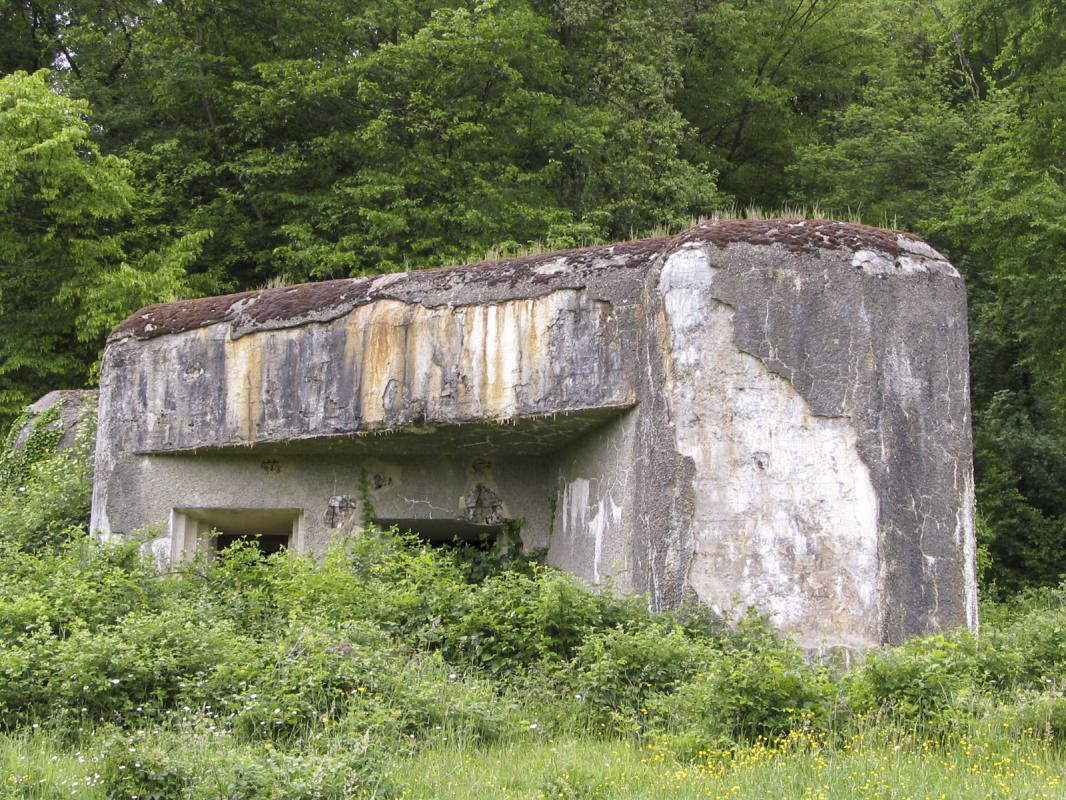

Les entrées
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur
Photo prise le 14 mai 2007
Auteur : R Tucker
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 37815 - Taille 1066 x 800 pixels - Déposée le 19/12/2015
wikislides - © wikimaginot.eu
R Tucker
MY9 - (Blockhaus lourd type STG / STG-FCR - Simple)

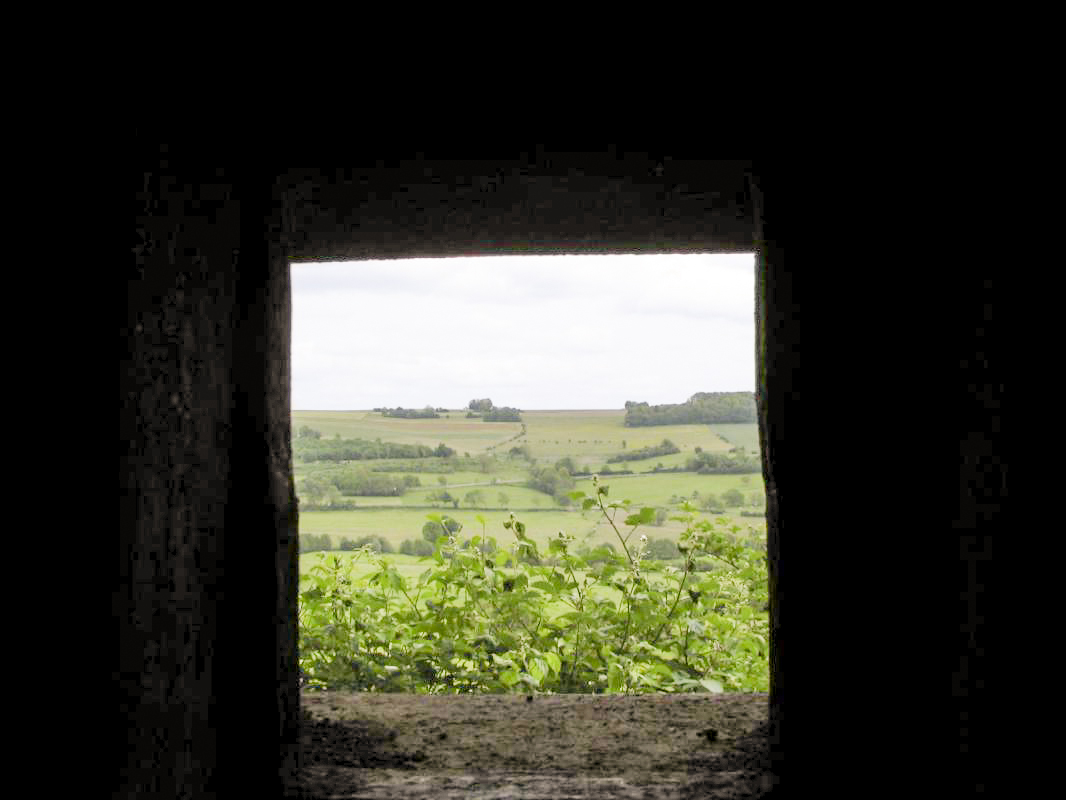

Vue vers l'est, la route Avioth-Montmedy
