Ab10
( Blockhaus pour canon )
Secteur Fortifié
SFFA - SF Faulquemont
Sous Secteur
Steinbesch ( Zimming )
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
1935
Commune
ZIMMING (57690)
Lieu-dit / Parcelle
Coordonnées
49.125243 - 6.604072
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Le blockhaus type RFM 35 est un blockhaus d'action frontale conçu pour un canon de marine de 47 mm sur affut fixe et une ou deux mitrailleuses Hotchkiss 8mm mle 1914. Le type de canon de 47 mm utilisé diffère suivant le secteur - mle 1902 dans le SF de la Crusnes et le SF de Thionville. - mle 1885 dans le SF de Boul.......... Plus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
Le créneau principal (au centre) est destiné à recevoir un canon de 47mm antichar.
Les deux autres créneaux (gauche et droite) ont un support pour un mitrailleuse
Les deux autres créneaux (gauche et droite) ont un support pour un mitrailleuse
L'armement du blockhaus Ab10 était le suivant :
- 2 mitrailleuses Hotchkiss calibre 8mm mle 1914
- 1 canon de 47 de marine à usage antichar
- 2 mitrailleuses Hotchkiss calibre 8mm mle 1914
- 1 canon de 47 de marine à usage antichar
Au 25 avril 1939, Ab9bis était armé d'un canon de 47 Mle 1885 sans bouclier.
Angle de tir max positif +36' max négatif -2°.
Source(s) :
SHD - 33N16 - Annexe de PV de réunion en date du 25 avril 1939
Angle de tir max positif +36' max négatif -2°.
Source(s) :
SHD - 33N16 - Annexe de PV de réunion en date du 25 avril 1939
EFFECTIF, Commandement et/ou unité
7° compagnie du 156° RIF
HISTORIQUE, Construction
Le blockhaus fut construit par le 146° RIF et le 2° bataillon du génie.
Le 146° Régiment d'Infanterie de forteresse était réparti dans trois camps de sûreté :
- Teting (1° bataillon)
- Zimming (2° bataillon)
- Ban-Saint-Jean (3° bataillon).
Le 146° Régiment d'Infanterie de forteresse était réparti dans trois camps de sûreté :
- Teting (1° bataillon)
- Zimming (2° bataillon)
- Ban-Saint-Jean (3° bataillon).
Page n° 11540 mise à jour le 27/02/2023 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
MANSUY Michel

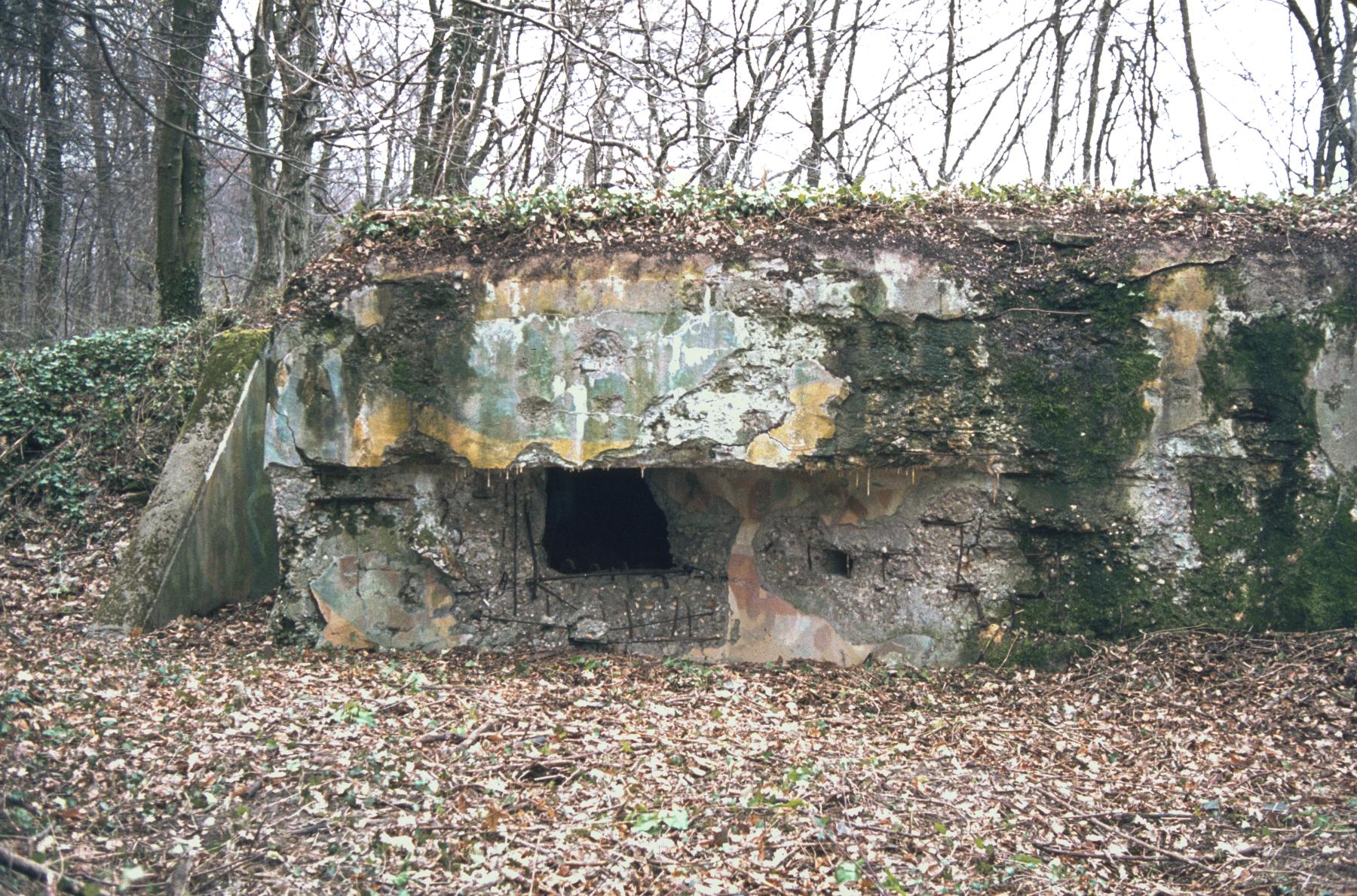

AB10 - (Blockhaus pour canon)

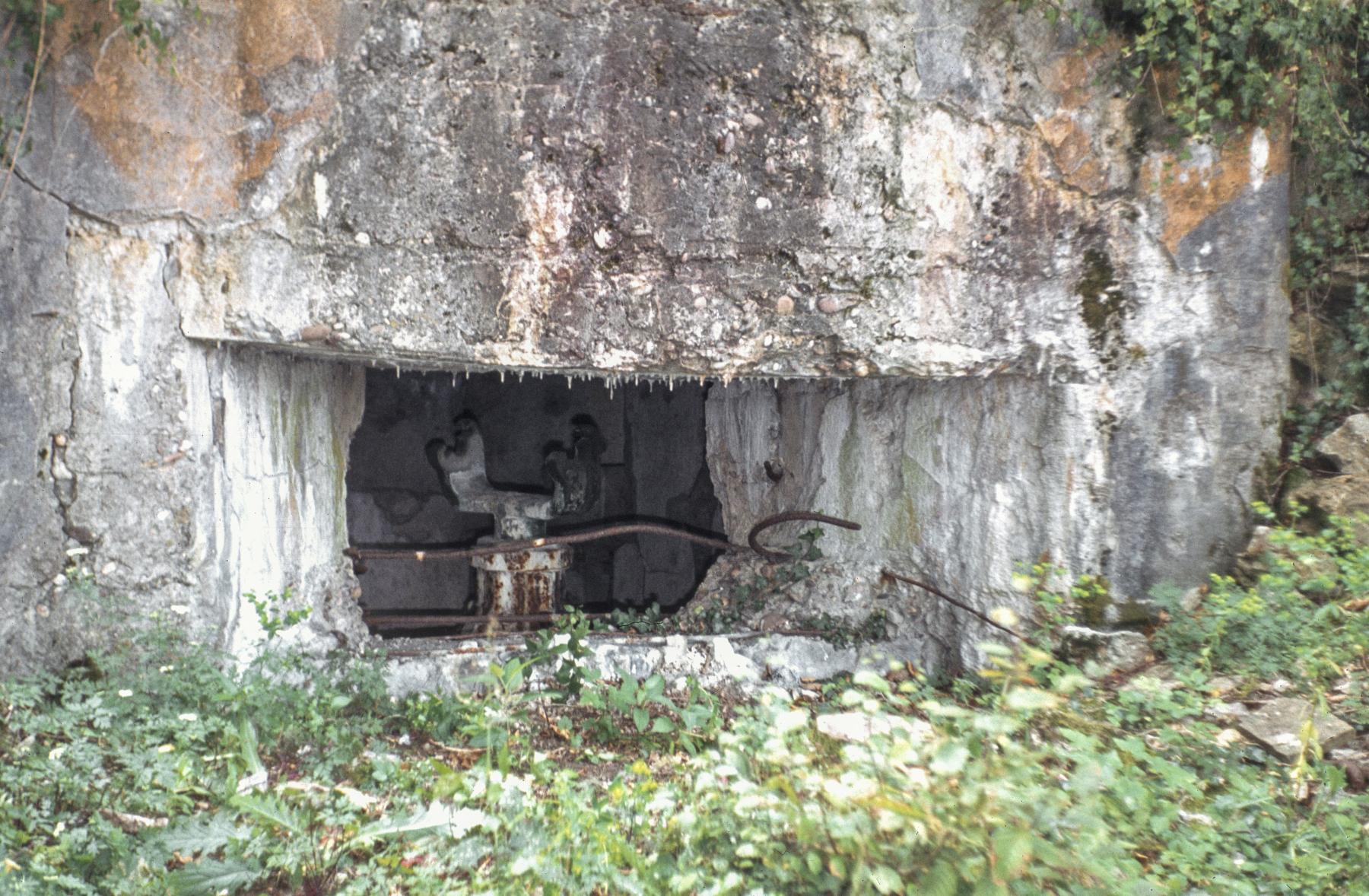

Le créneau pour canon de 47
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 114481 - Taille écran 1800 x 1178 pixels
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
MANSUY Michel
AB10 - (Blockhaus pour canon)
Le créneau lateral
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 114482 - Taille écran 1800 x 1189 pixels
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu

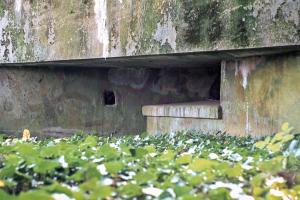

Aditus
AB10 - (Blockhaus pour canon)
Auteur : Aditus
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 41825 - Taille écran 1443 x 768 pixels
Déposée le 19/01/2023
Déposée le 19/01/2023
wikislides - © wikimaginot.eu
MANSUY Michel
AB10 - (Blockhaus pour canon)
Créneau et camouflage
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 114845 - Taille écran 1800 x 1198 pixels
Déposée le 19/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
Déposée le 19/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
MANSUY Michel
AB10 - (Blockhaus pour canon)
Cartouche
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 114483 - Taille écran 1800 x 1189 pixels
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Aditus

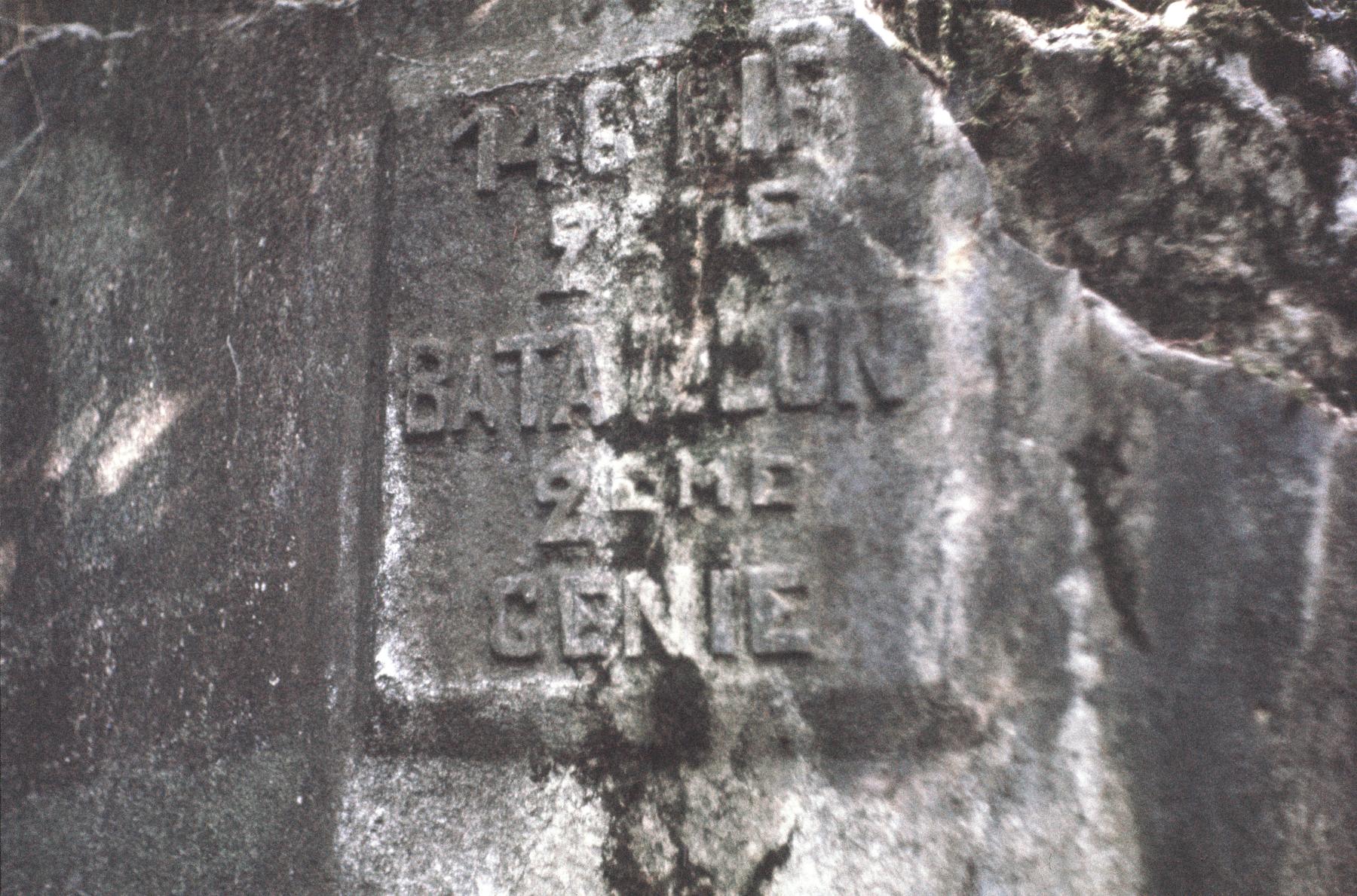

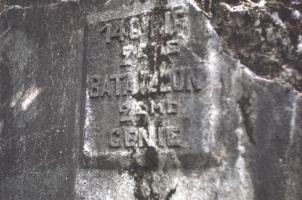

AB10 - (Blockhaus pour canon)

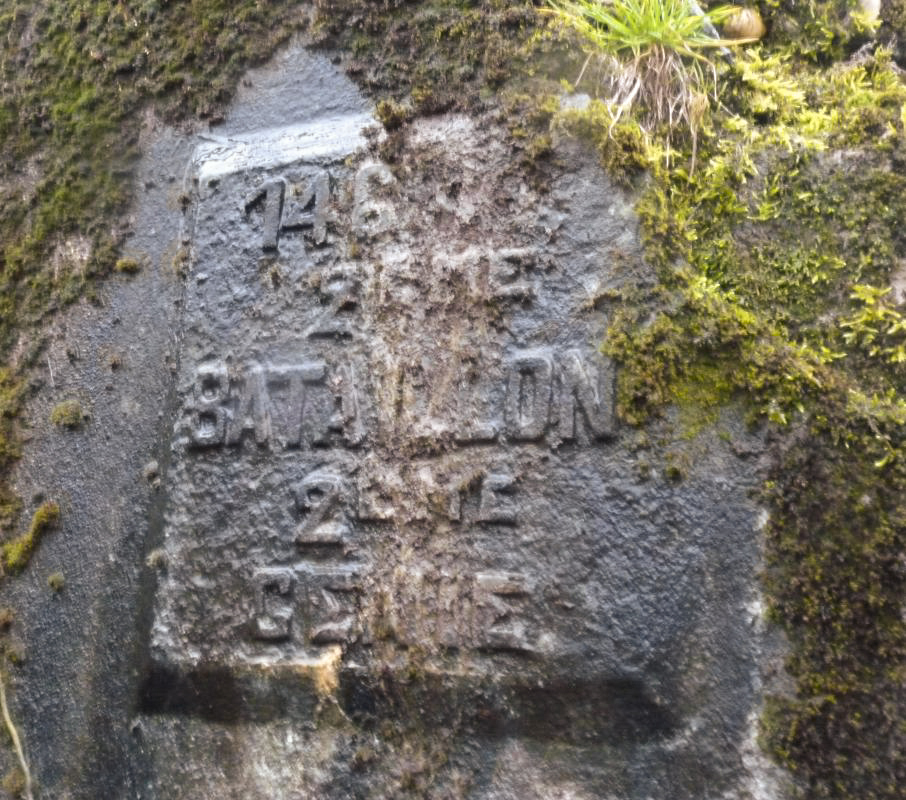

146
2ÈME
BATAILLON
2ÈME
GÉNIE
Auteur : Aditus
Reproduction et diffusion interdites sans l'accord de l'auteur
2ÈME
BATAILLON
2ÈME
GÉNIE
Auteur : Aditus
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 41828 - Taille écran 906 x 800 pixels
Déposée le 09/01/2023
Déposée le 09/01/2023
wikislides - © wikimaginot.eu
MANSUY Michel
AB10 - (Blockhaus pour canon)

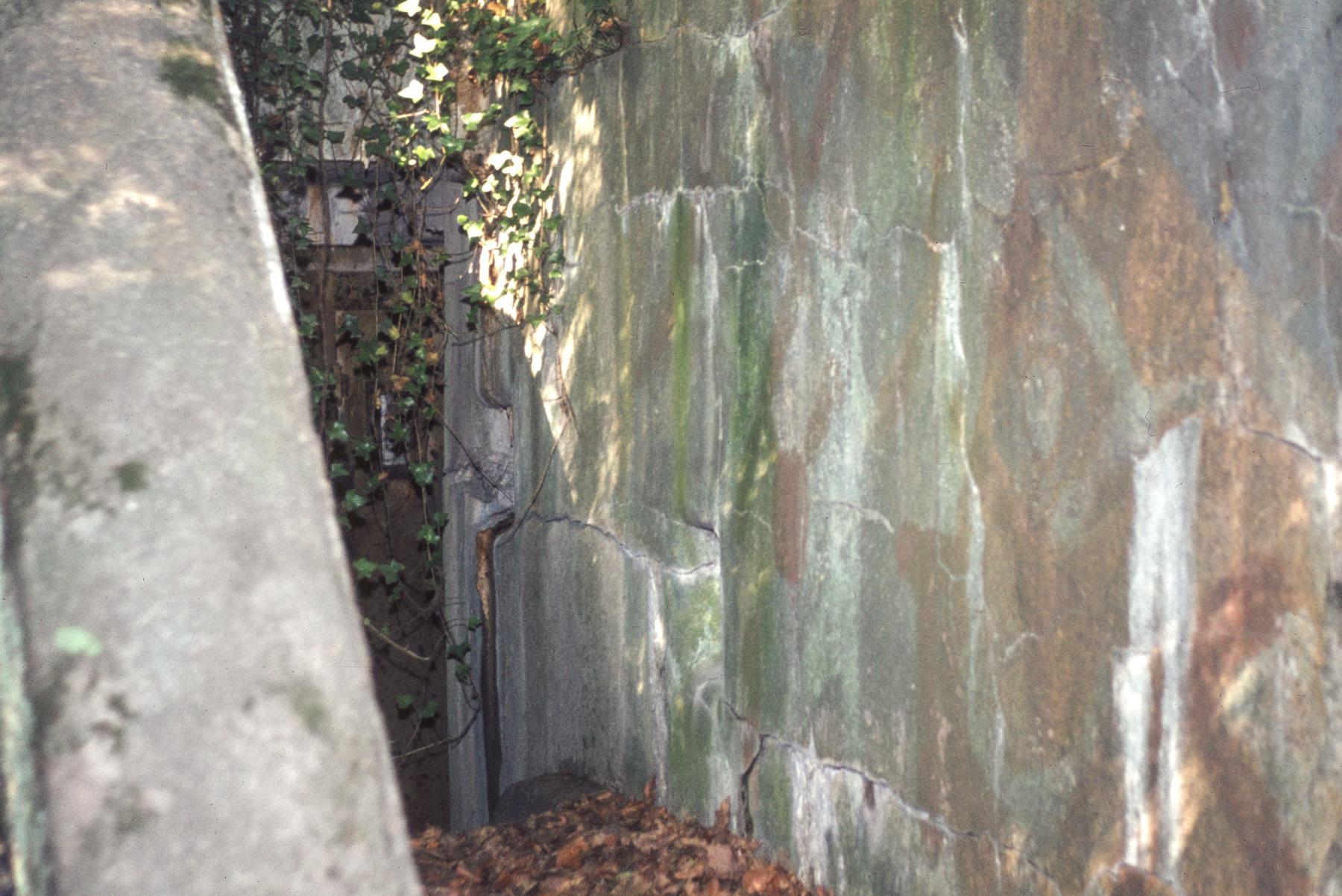

L'accès
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 114484 - Taille écran 1800 x 1202 pixels
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Aditus
AB10 - (Blockhaus pour canon)

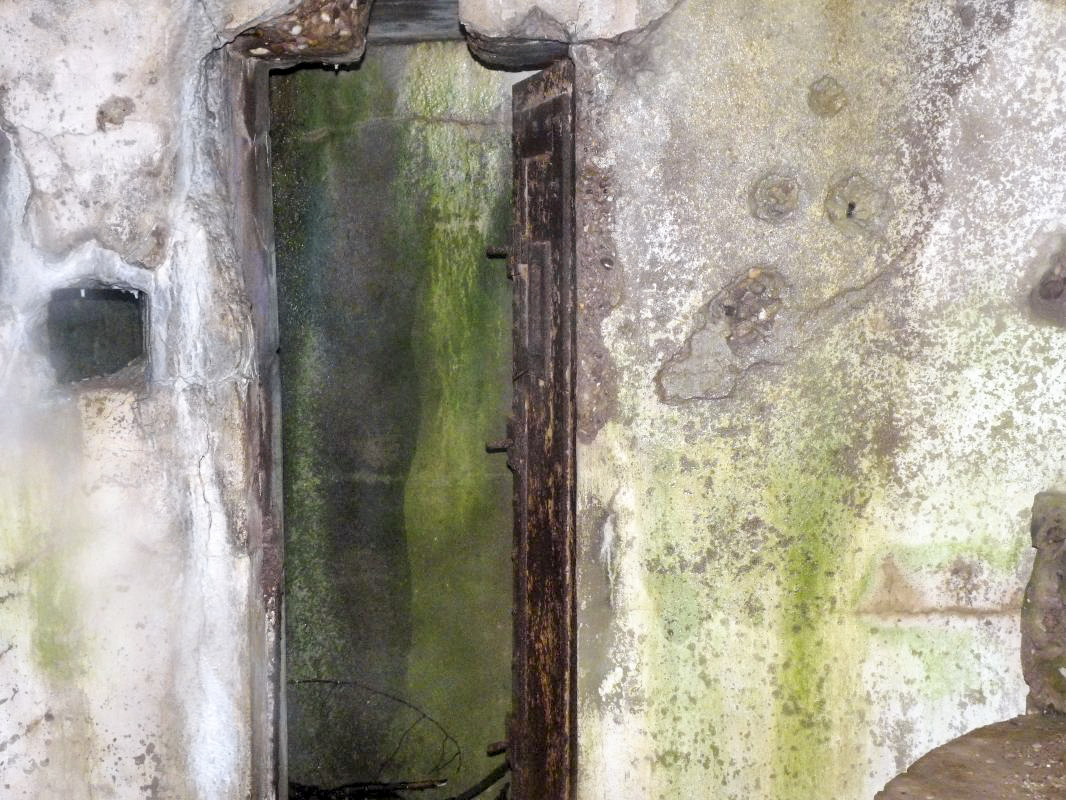

L'entrée
Auteur : Aditus
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Aditus
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 41833 - Taille écran 1066 x 800 pixels
Déposée le 09/01/2023
Déposée le 09/01/2023
wikislides - © wikimaginot.eu
Aditus
AB10 - (Blockhaus pour canon)
Tablette pour une mitrailleuses Hotchkiss calibre 8mm mle 1914
Auteur : Aditus
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Aditus
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 41832 - Taille écran 1066 x 800 pixels
Déposée le 09/01/2023
Déposée le 09/01/2023
wikislides - © wikimaginot.eu
Aditus
AB10 - (Blockhaus pour canon)
Auteur : Aditus
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 41831 - Taille écran 1066 x 800 pixels
Déposée le 09/01/2023
Déposée le 09/01/2023
wikislides - © wikimaginot.eu
MANSUY Michel
AB10 - (Blockhaus pour canon)

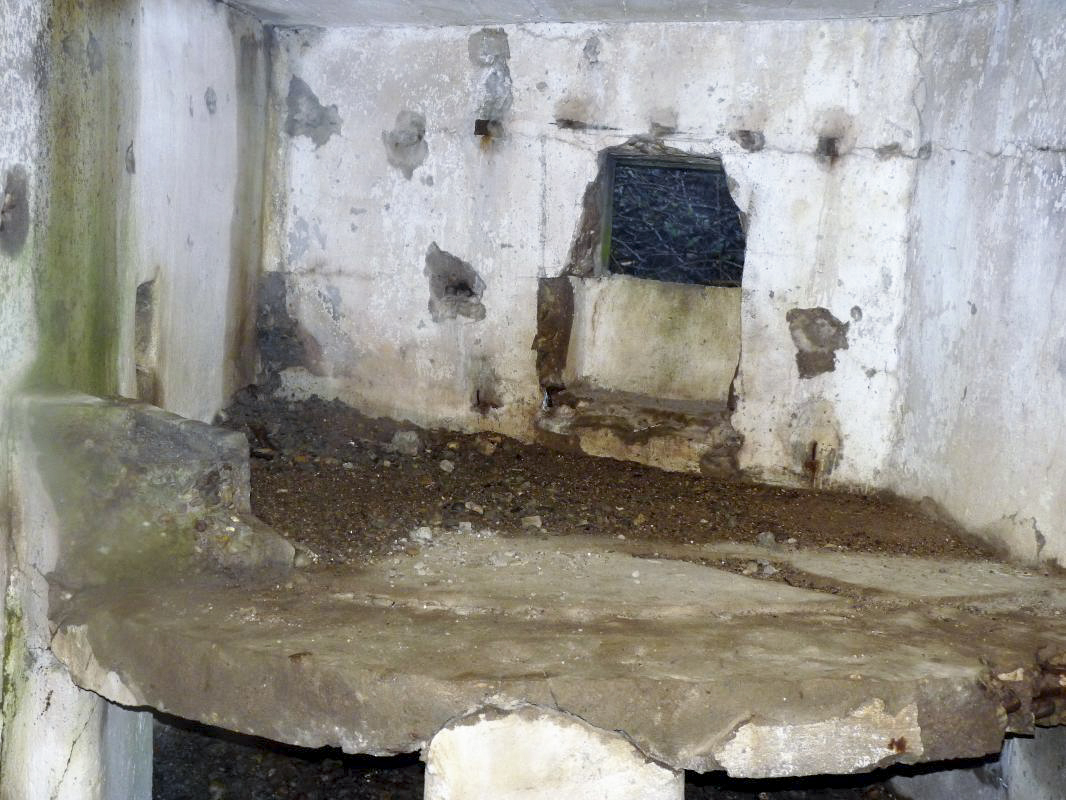

Chambre de tir principal
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 114486 - Taille écran 1800 x 1189 pixels
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
MANSUY Michel
AB10 - (Blockhaus pour canon)

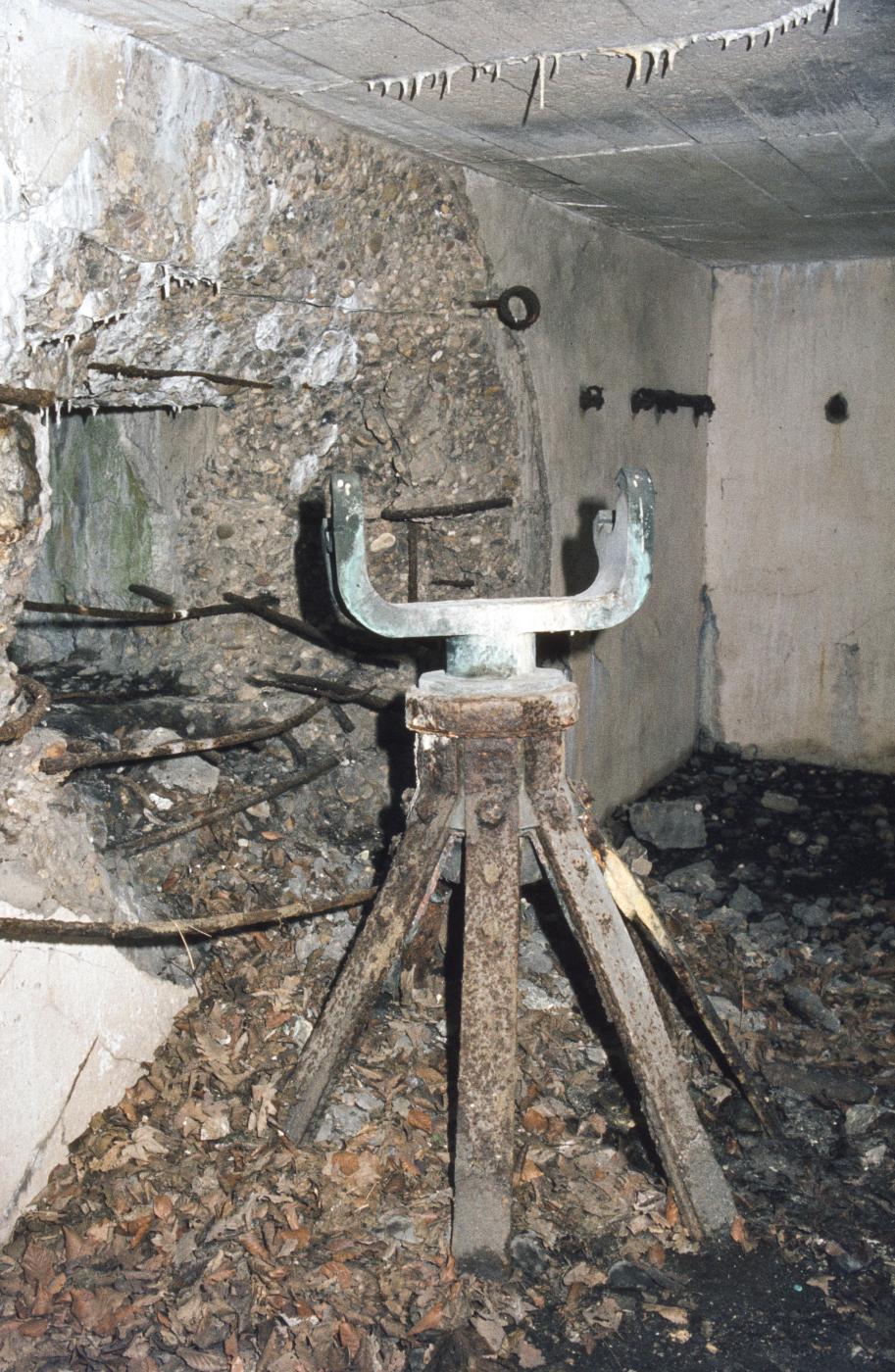

Restes du support du canon
Le moitié a disparu depuis
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Le moitié a disparu depuis
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 114485 - Taille écran 913 x 1400 pixels
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
Déposée le 09/01/2023Versé par: Pascal Lambert - Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Aditus
AB10 - (Blockhaus pour canon)

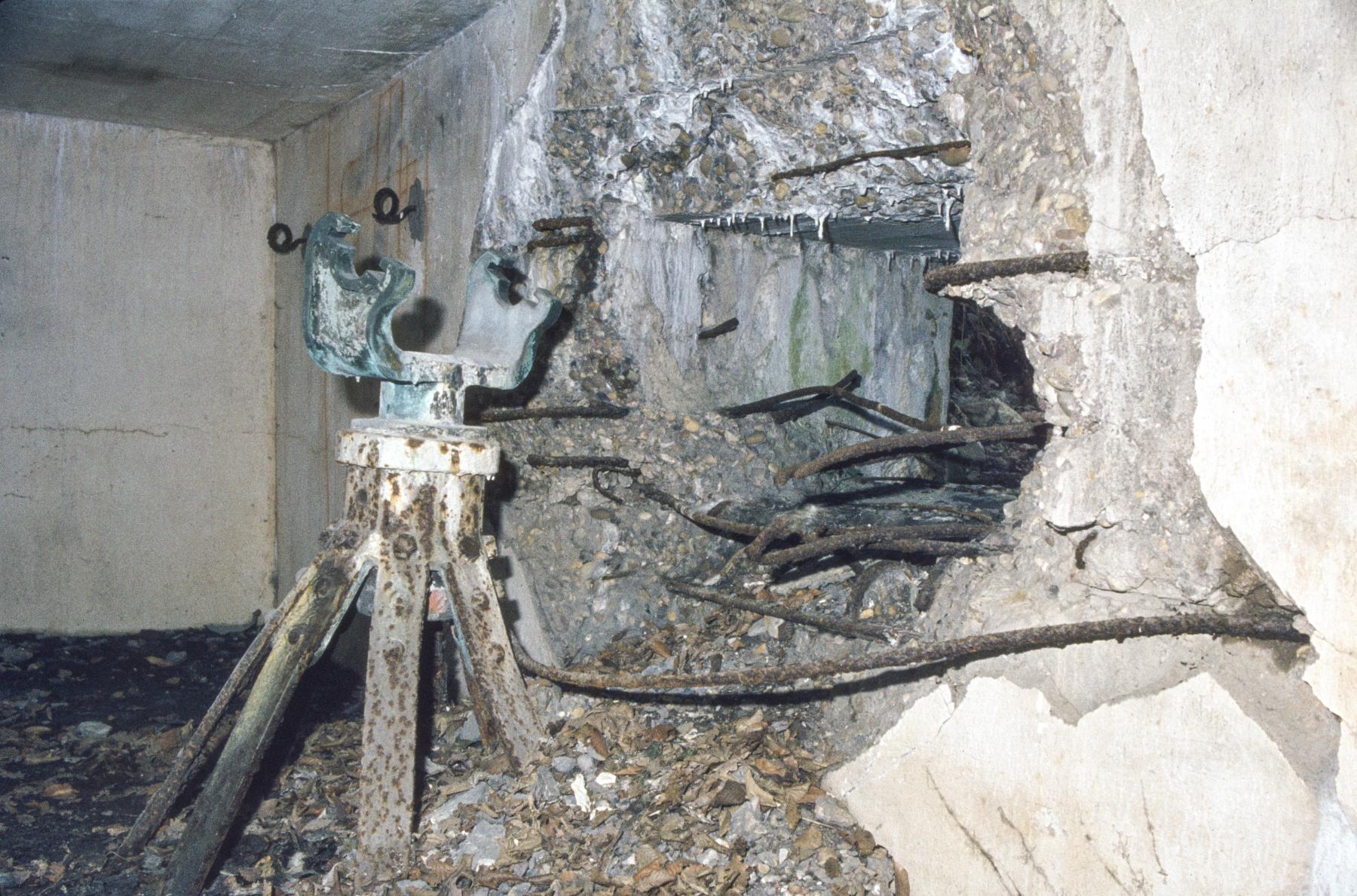

Restes de canon de 47 mm
