27
( Chambre de coupure )
Secteur Fortifié
SFMO - SF Montmedy
Sous Secteur
Montmedy (tete de pont)
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
CHAUVENCY SAINT HUBERT (55600)
Lieu-dit / Parcelle
Houpry
Coordonnées
49.528593 - 5.284738
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure taille normale - Protection renforcée - Accés en puit Accés en puit (trappe et échelle) Protection renforcée (dalle de 1m, murs de 1,25m) Local intérieur de 2m X 1m50 Le cout de construction de ce type de chambre de coupure est d'environ 45 000 Francs (Base Chefferie du Génie de Strasbou.......... Plus d'informations ... |
Notes et informations
CONSTRUCTION, Description
La localisation est confirmée au Lieu-dit "Houprix".
La chambre de coupure existe encore et se situe au milieu d'un champ cultivé / labouré, à 100 m du passage à niveau.
Le massif bétonné est affleurant (deux angles visibles côté Nord).
Dimensions : environ 5m50 m x 4m50.
Le puits d'accès (dim' 80 x 100 cm, profondeur 3 m) est encore muni de son échelle métallique et le couvercle d'origine a été reposé au dessus du puits pour en protéger l'accès.
La porte intérieure existe encore.
Source(s) :
Relevé sur place le 26/02/2020
La chambre de coupure existe encore et se situe au milieu d'un champ cultivé / labouré, à 100 m du passage à niveau.
Le massif bétonné est affleurant (deux angles visibles côté Nord).
Dimensions : environ 5m50 m x 4m50.
Le puits d'accès (dim' 80 x 100 cm, profondeur 3 m) est encore muni de son échelle métallique et le couvercle d'origine a été reposé au dessus du puits pour en protéger l'accès.
La porte intérieure existe encore.
Source(s) :
Relevé sur place le 26/02/2020
EQUIPEMENT, Transmissions
La chambre de coupure était dotée d'un boitier répartiteur type 4
Le raccordement des troupes extérieures était fait par l'entremise de deux boitiers de protection et de deux boitiers de raccordement pour 6 et 3 lignes de campagne
Le raccordement des troupes extérieures était fait par l'entremise de deux boitiers de protection et de deux boitiers de raccordement pour 6 et 3 lignes de campagne
Page n° 12073 mise à jour le 20/02/2023 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Fabrice THOMASSIN
27 - (Chambre de coupure)

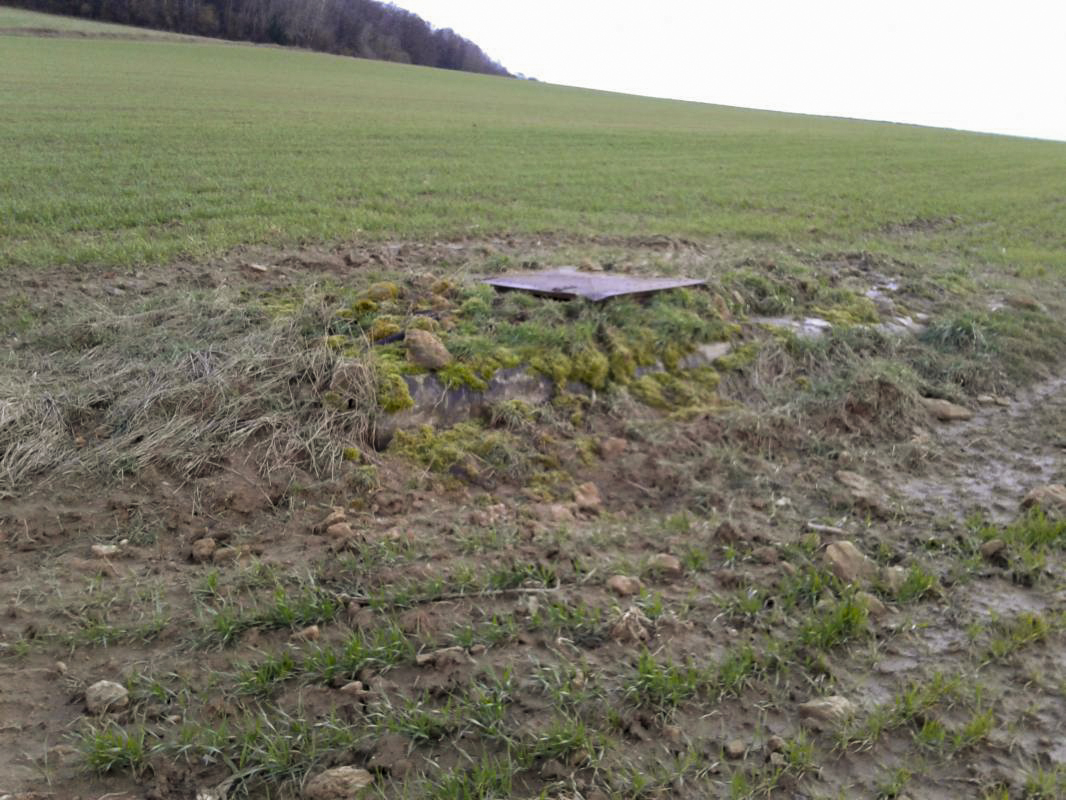

Vue depuis le Nord-Est, depuis le passage à niveau.
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83076 - Taille écran 1066 x 800 pixels
Prise le 26 févr. 2020 - Déposée le 20/02/2023
Traitée par: Lia Vermeulen
Prise le 26 févr. 2020 - Déposée le 20/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
27 - (Chambre de coupure)

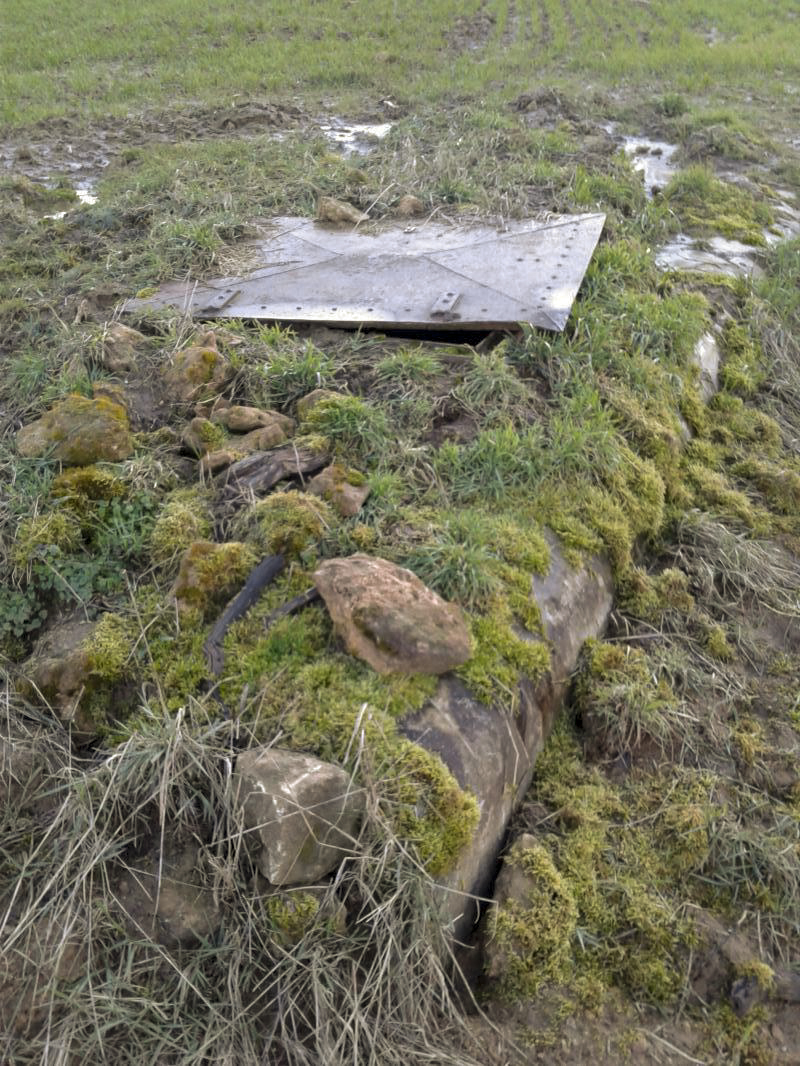

Vue de la face nord du massif et de la trappe du puits d'accès.
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83077 - Taille écran 800 x 1066 pixels
Prise le 26 févr. 2020 - Déposée le 20/02/2023
Traitée par: Lia Vermeulen
Prise le 26 févr. 2020 - Déposée le 20/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
27 - (Chambre de coupure)

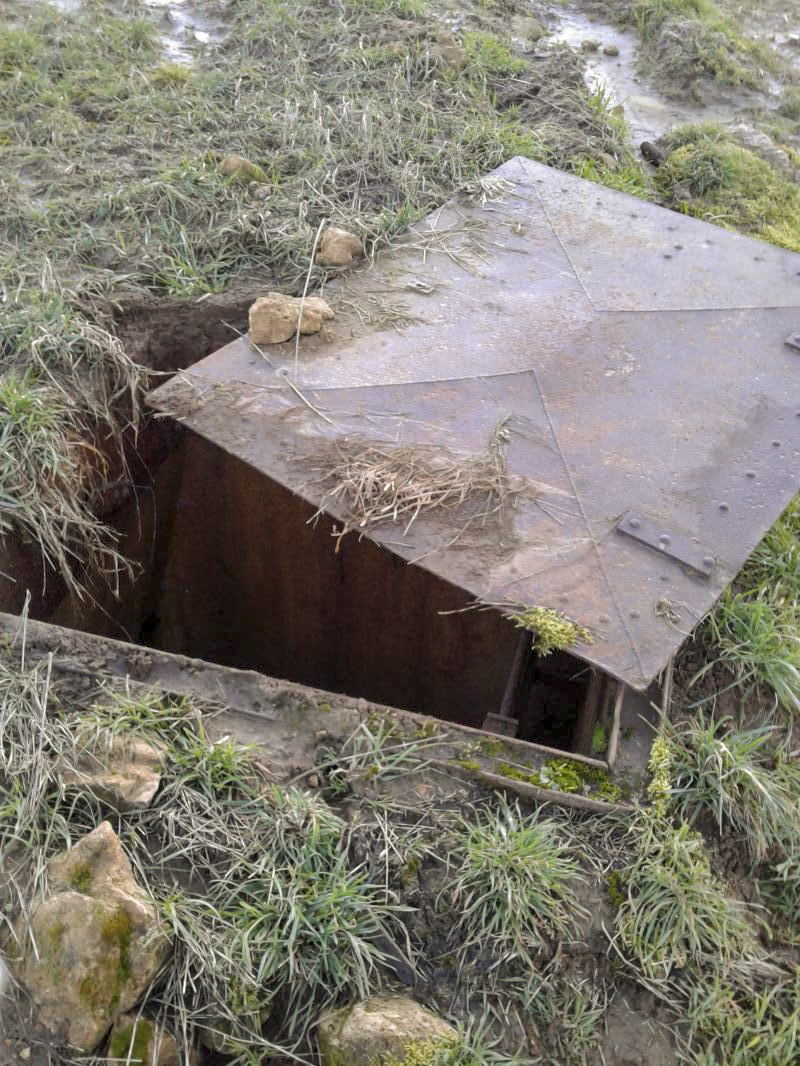

Vue du puits d'accès.
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83078 - Taille écran 800 x 1066 pixels
Prise le 26 févr. 2020 - Déposée le 20/02/2023
Traitée par: Lia Vermeulen
Prise le 26 févr. 2020 - Déposée le 20/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
27 - (Chambre de coupure)

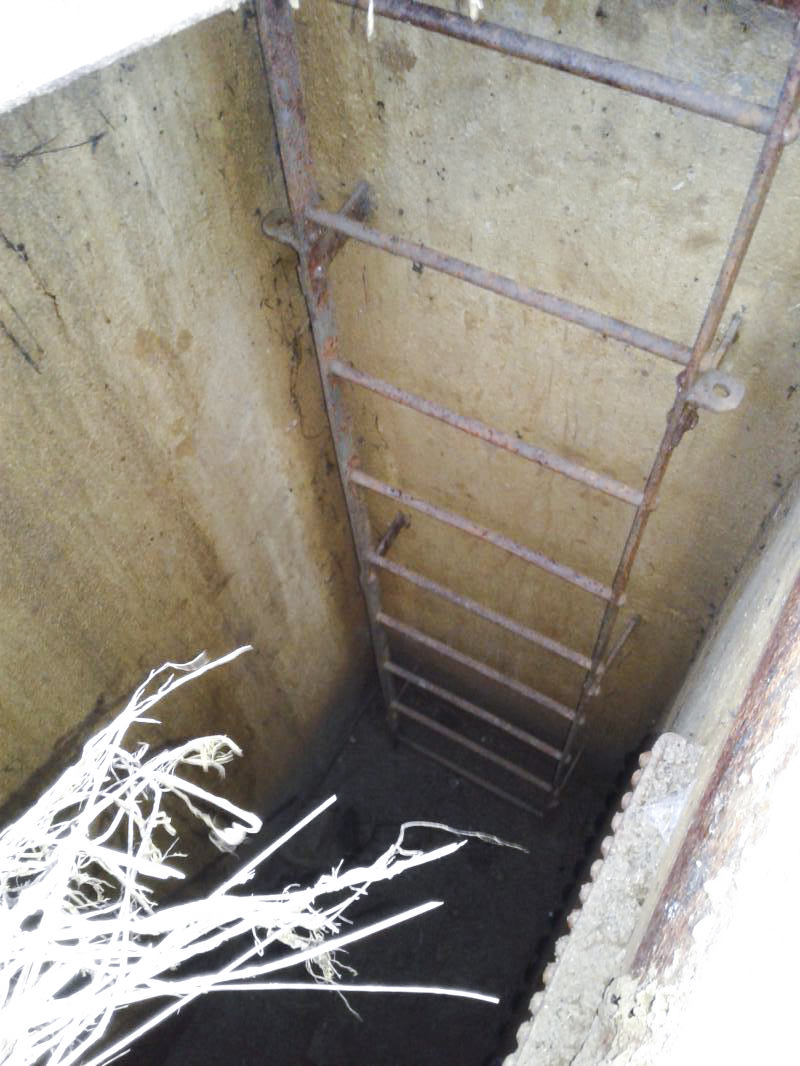

L'échelle du puits d'accès.
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Fabrice THOMASSIN
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 83080 - Taille écran 800 x 1066 pixels
Prise le 26 févr. 2020 - Déposée le 20/02/2023
Traitée par: Lia Vermeulen
Prise le 26 févr. 2020 - Déposée le 20/02/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
27 - (Chambre de coupure)

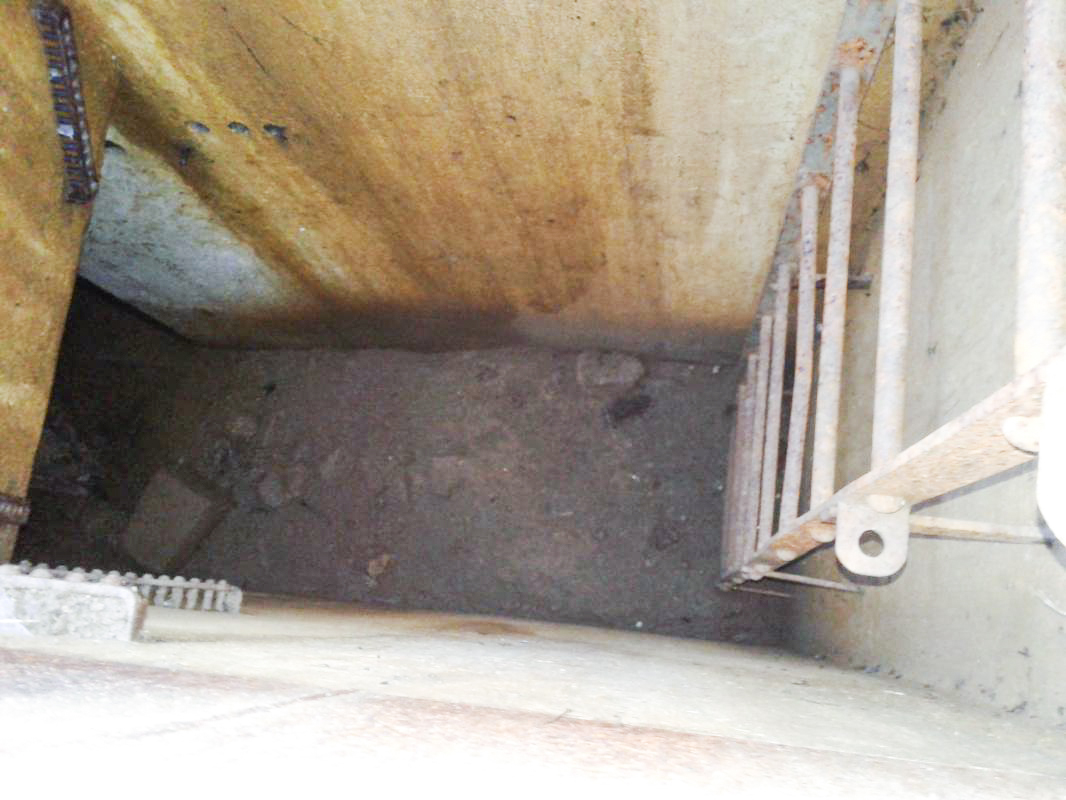

L'échelle du puits d'accès.
