36
( Chambre de coupure )
Secteur Fortifié
SFMO - SF Montmedy
Sous Secteur
Montmedy (tete de pont)
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
QUINCY LANDZECOURT (55600)
Lieu-dit / Parcelle
Sur les vignes
Coordonnées
49.497257 - 5.304307
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure taille normale - Protection renforcée - Accés en puit Accés en puit (trappe et échelle) Protection renforcée (dalle de 1m, murs de 1,25m) Local intérieur de 2m X 1m50 Le cout de construction de ce type de chambre de coupure est d'environ 45 000 Francs (Base Chefferie du Génie de Strasbou.......... Plus d'informations ... |
Notes et informations
EQUIPEMENT, Transmissions
La chambre de coupure était doté d'un répartiteur type 4
Le raccordement des troupes d'intervalle était fait au travers de deux boitiers de protection et de deux boitiers de raccordement pour 3 et 6 lignes de campagne
Le raccordement des troupes d'intervalle était fait au travers de deux boitiers de protection et de deux boitiers de raccordement pour 3 et 6 lignes de campagne
GENERALITES, Localisation précise
Localisation confirmée.
Le massif bétonné est isolé dans un champ cultivé et la dalle affleure à peine. Dimensions extérieures du massif bétonné : environ 5m50 x 3m50.
Le puits d'accès a conservé son échelle et son couvercle. Ce dernier est recouvert par une grosse pierre.
Source(s) :
Relevé terrain du 21/10/2020
Le massif bétonné est isolé dans un champ cultivé et la dalle affleure à peine. Dimensions extérieures du massif bétonné : environ 5m50 x 3m50.
Le puits d'accès a conservé son échelle et son couvercle. Ce dernier est recouvert par une grosse pierre.
Source(s) :
Relevé terrain du 21/10/2020
Page n° 12075 mise à jour le 02/06/2021 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Fabrice THOMASSIN
36 - (Chambre de coupure)
Vue depuis le chemin situé à l'Est.
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89859 - Taille écran 1800 x 1350 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
36 - (Chambre de coupure)

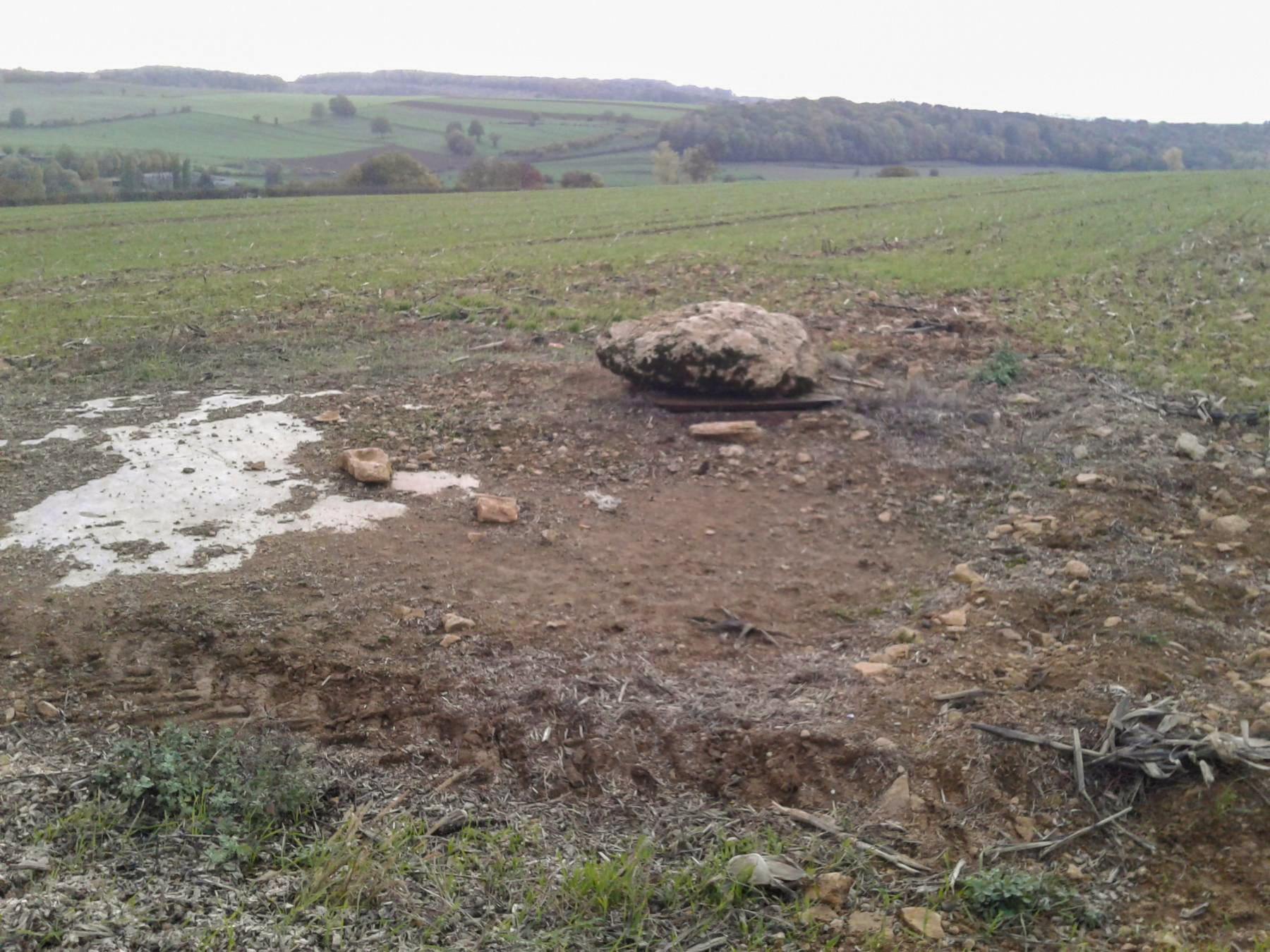

Le massif bétonné affleurant. Le couvercle du puits d'accès est recouvert d'une pierre.
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89860 - Taille écran 1800 x 1350 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
36 - (Chambre de coupure)

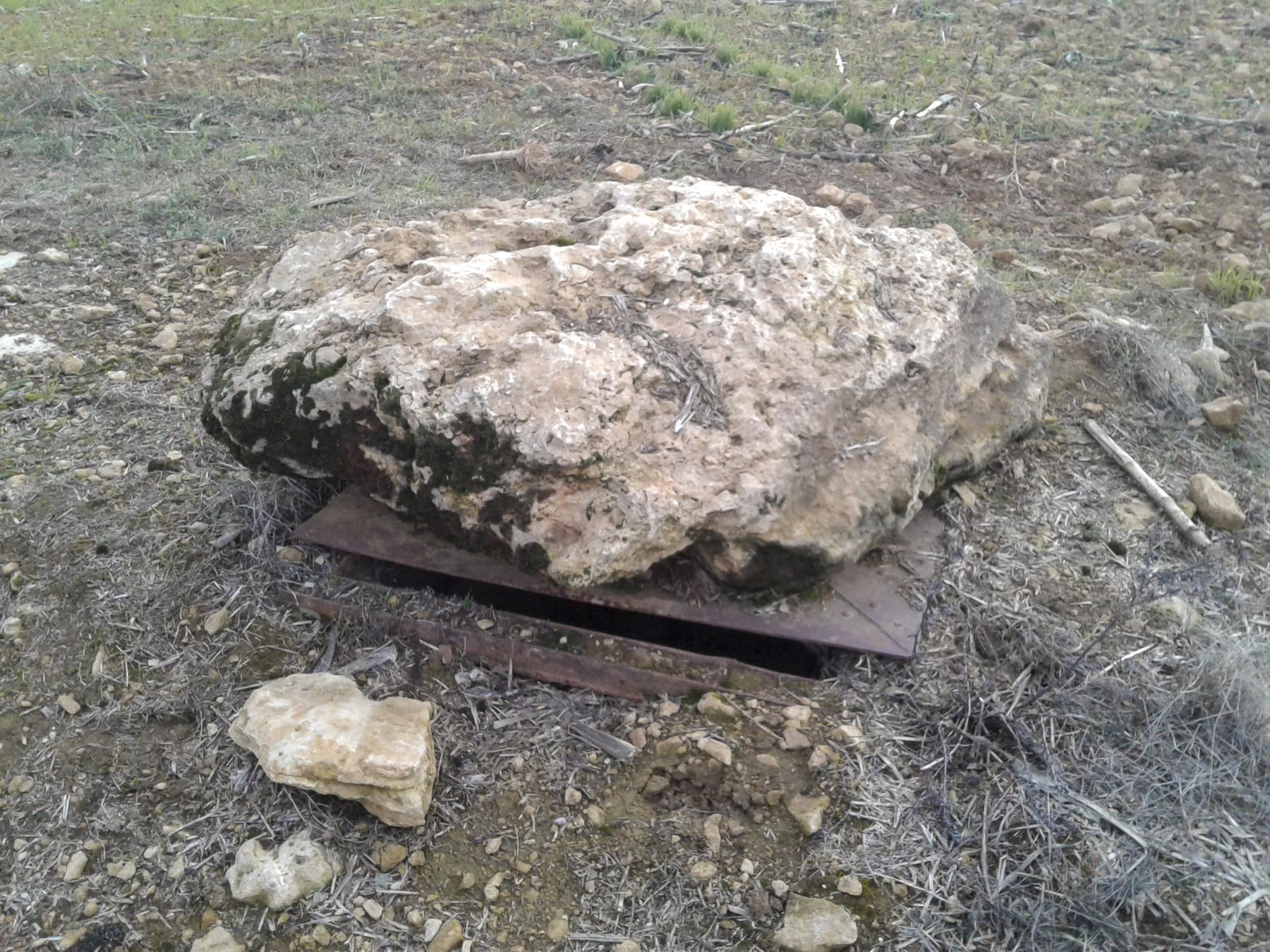

Couvercle du puits d'accès, recouvert d'une pierre.
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89861 - Taille écran 1800 x 1350 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Matthieu CHOIN - Droits réservés
36 - (Chambre de coupure)

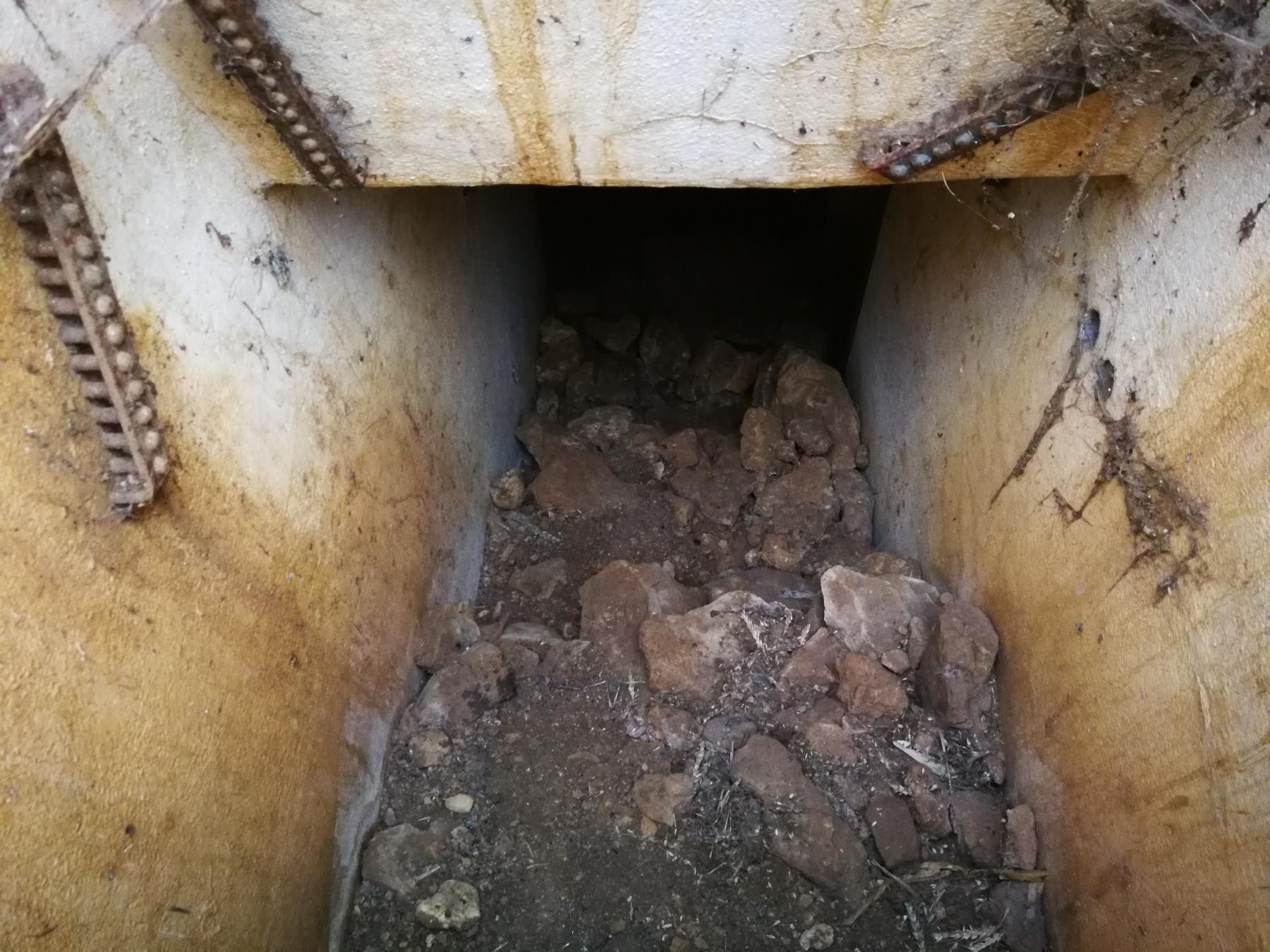

Le puits donnant accès à la chambre de coupure
Auteur : Matthieu CHOIN
Droits réservés
Auteur : Matthieu CHOIN
Droits réservés
Photo n° 88544 - Taille écran 1050 x 1400 pixels
Prise le 09 nov. 2020 - Déposée le 09/11/2020
Prise le 09 nov. 2020 - Déposée le 09/11/2020
wikislides - © wikimaginot.eu
Matthieu CHOIN - Droits réservés
36 - (Chambre de coupure)
Auteur : Matthieu CHOIN
Droits réservés
Photo n° 88545 - Taille écran 1800 x 1350 pixels
Prise le 09 nov. 2020 - Déposée le 09/11/2020
Prise le 09 nov. 2020 - Déposée le 09/11/2020
wikislides - © wikimaginot.eu
Matthieu CHOIN - Droits réservés
36 - (Chambre de coupure)

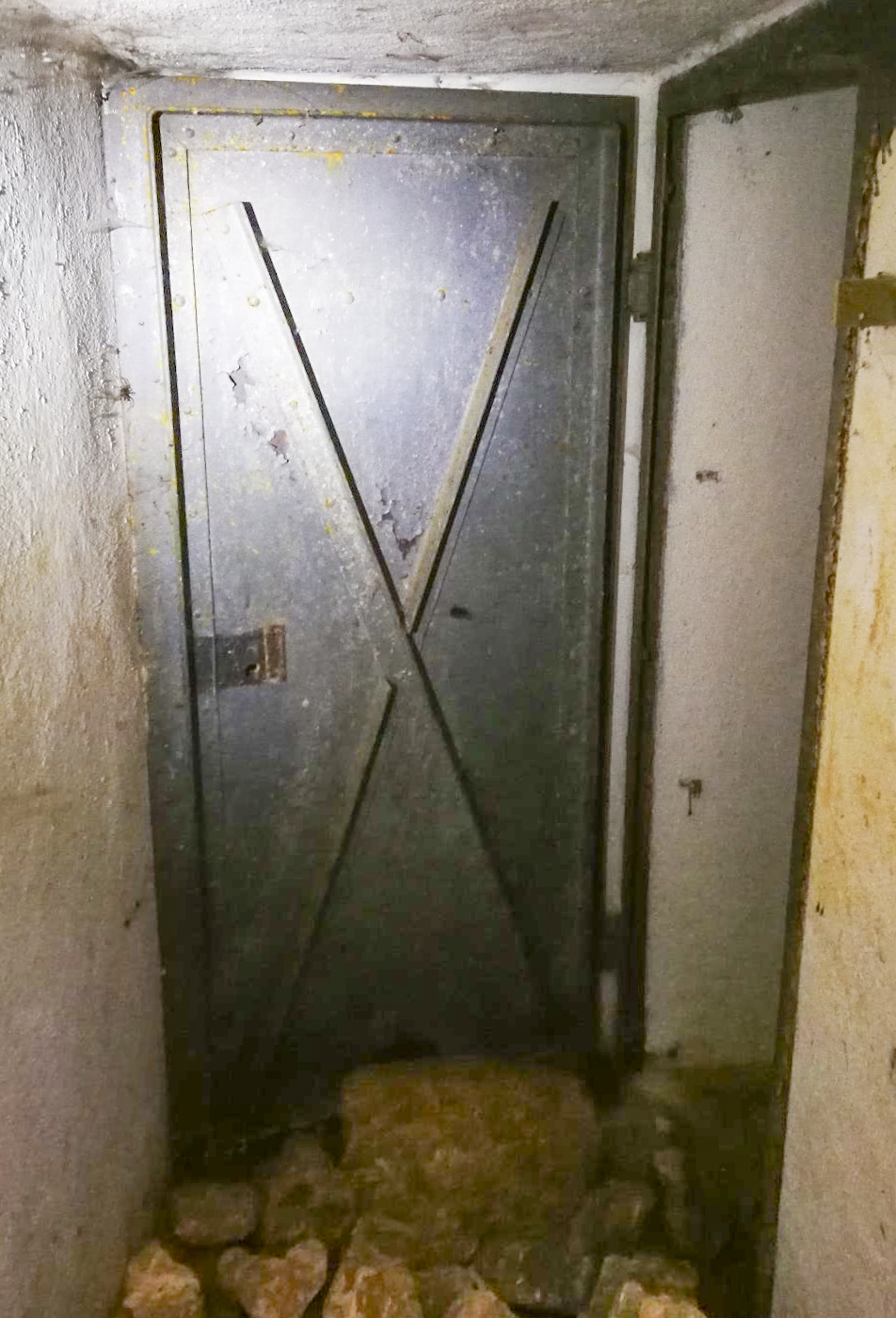

La porte protégeant l'accès au local des répartiteurs
Auteur : Matthieu CHOIN
Droits réservés
Auteur : Matthieu CHOIN
Droits réservés
Photo n° 88543 - Taille écran 952 x 1400 pixels
Prise le 09 nov. 2020 - Déposée le 26/12/2020
Prise le 09 nov. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Matthieu CHOIN - Droits réservés
36 - (Chambre de coupure)

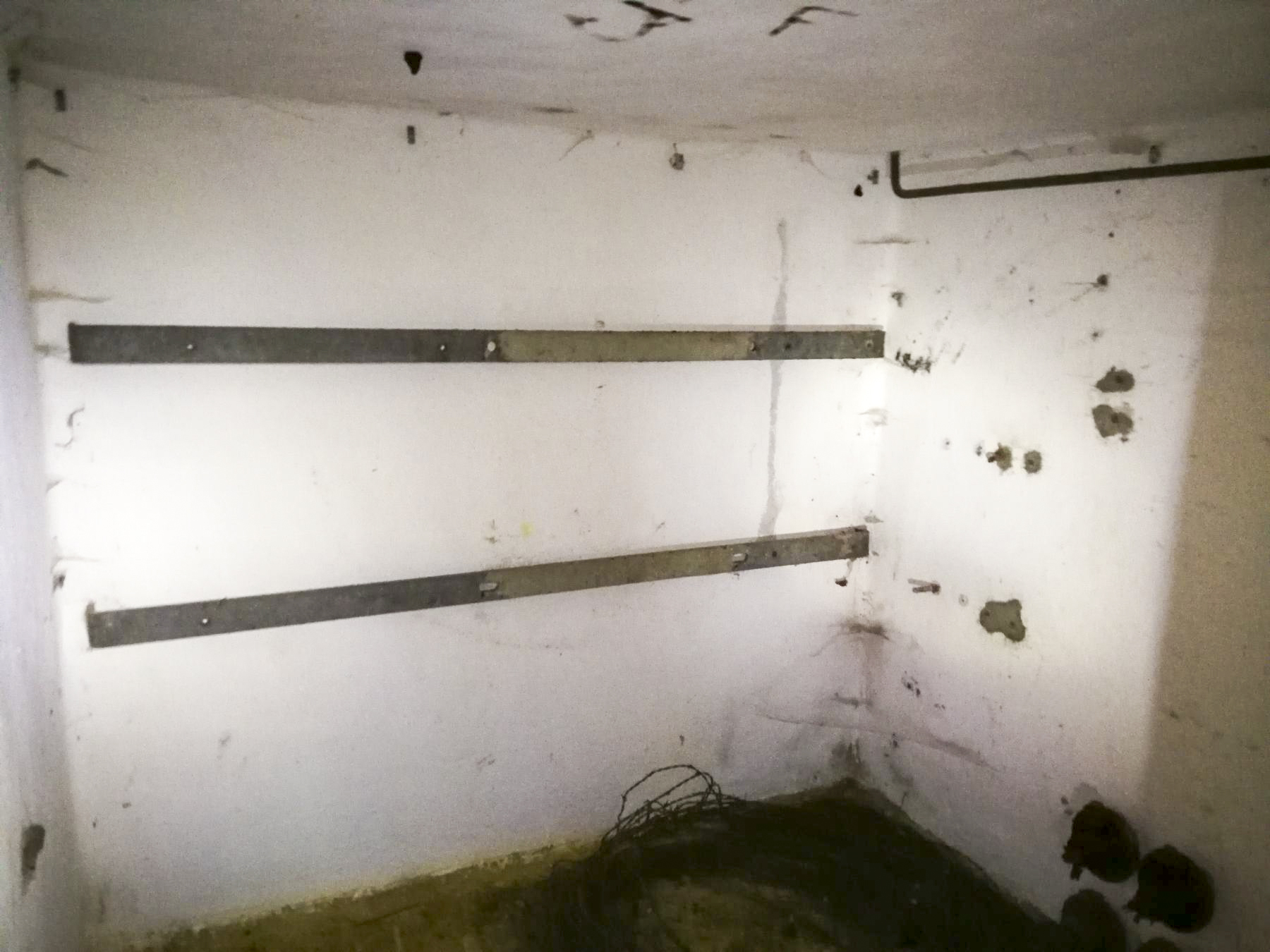

Les profilés servant de support pour les répartiteurs (disparus)
Auteur : Matthieu CHOIN
Droits réservés
Auteur : Matthieu CHOIN
Droits réservés
Photo n° 88546 - Taille écran 1800 x 1350 pixels
Prise le 09 nov. 2020 - Déposée le 26/12/2020
Prise le 09 nov. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Matthieu CHOIN - Droits réservés
36 - (Chambre de coupure)

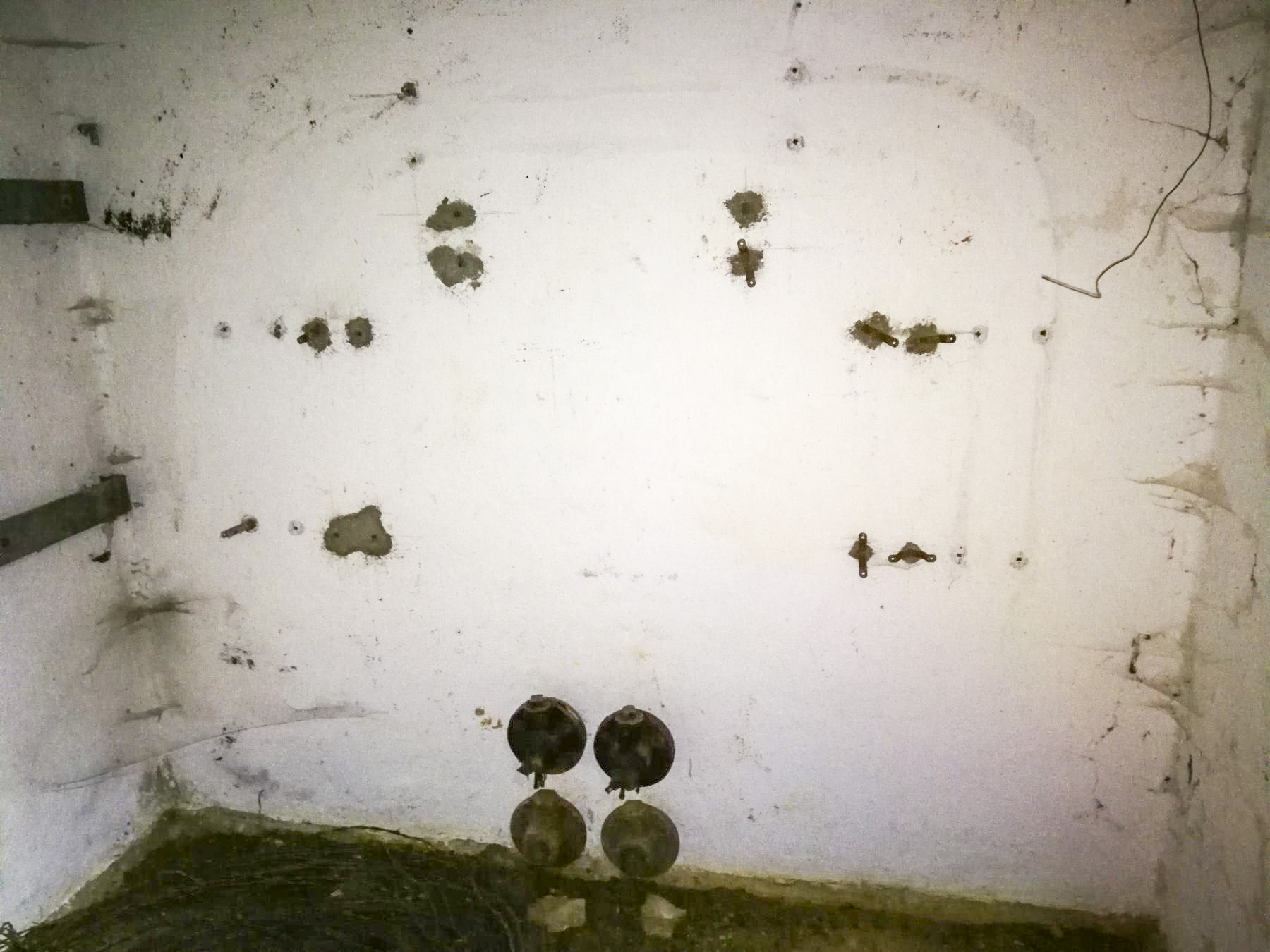

Les entrées de câble en partie basse et les supports des répartiteurs sur la gauche de la photo
Auteur : Matthieu CHOIN
Droits réservés
Auteur : Matthieu CHOIN
Droits réservés
Photo n° 88548 - Taille écran 1800 x 1350 pixels
Prise le 09 nov. 2020 - Déposée le 26/12/2020
Prise le 09 nov. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Matthieu CHOIN - Droits réservés
36 - (Chambre de coupure)

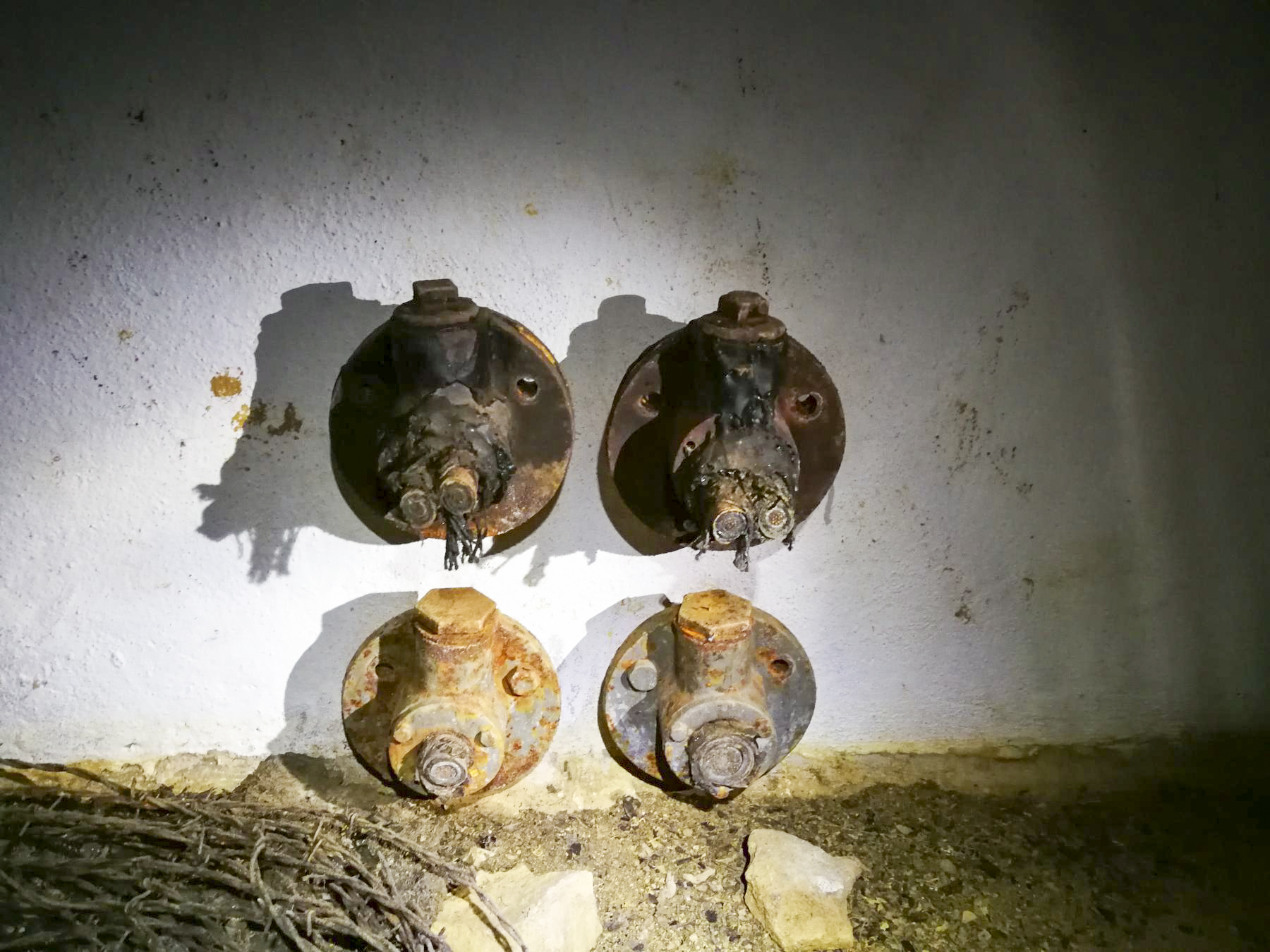

Arrivée de deux câbles à 38 + 14 paires (rocade arrière)
Auteur : Matthieu CHOIN
Droits réservés
Auteur : Matthieu CHOIN
Droits réservés
Photo n° 88549 - Taille écran 1800 x 1350 pixels
Prise le 09 nov. 2020 - Déposée le 26/12/2020
Prise le 09 nov. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Matthieu CHOIN - Droits réservés
36 - (Chambre de coupure)

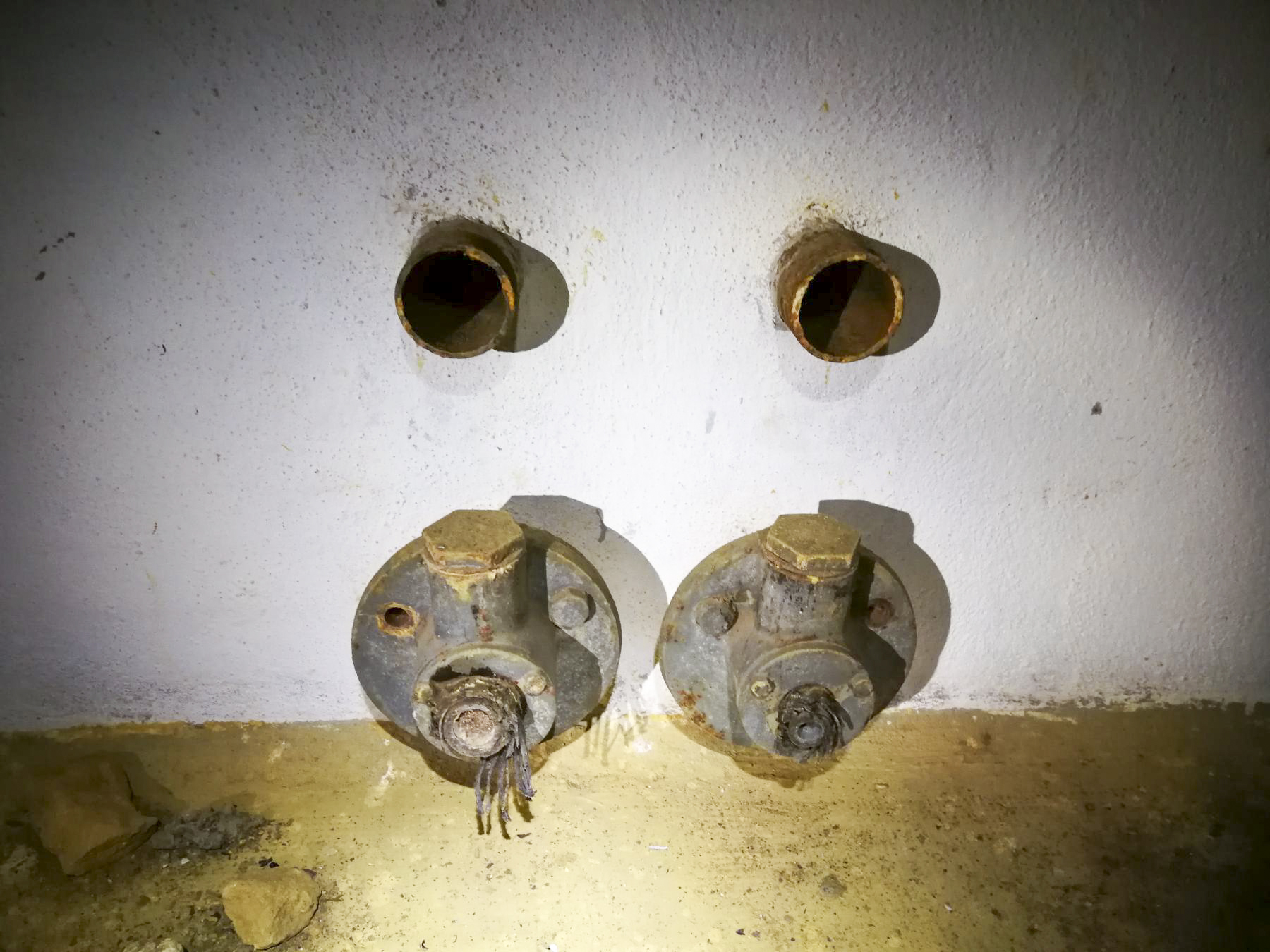

Arrivée des câbles. En partie basse, deux câbles à 38 + 14 paires (rocade arrière) et en partie haute, probablement des liaisons vers les nappes aériennes vers l'arrière (poteaux avec boitiers aérosouterrains)
Auteur : Matthieu CHOIN
Droits réservés
Auteur : Matthieu CHOIN
Droits réservés
Photo n° 88550 - Taille écran 1800 x 1350 pixels
Prise le 09 nov. 2020 - Déposée le 26/12/2020
Prise le 09 nov. 2020 - Déposée le 26/12/2020
