37
( Chambre de coupure )
Secteur Fortifié
SFMO - SF Montmedy
Sous Secteur
Montmedy (tete de pont)
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
HAN LES JUVIGNY (55600)
Lieu-dit / Parcelle
La croisette
Coordonnées
49.485321 - 5.329441
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure taille normale - Protection renforcée - Accés en puit Accés en puit (trappe et échelle) Protection renforcée (dalle de 1m, murs de 1,25m) Local intérieur de 2m X 1m50 Le cout de construction de ce type de chambre de coupure est d'environ 45 000 Francs (Base Chefferie du Génie de Strasbou.......... Plus d'informations ... |
Notes et informations
EQUIPEMENT, Transmissions
La chambre de coupure était doté de deux répartiteurs types 3 et 4 accouplés
Le raccordement des troupes d'intervalle était fait au travers de deux boitiers de protection et de deux boitiers de raccordement pour 3 et 6 lignes de campagne
Le raccordement des troupes d'intervalle était fait au travers de deux boitiers de protection et de deux boitiers de raccordement pour 3 et 6 lignes de campagne
GENERALITES, Localisation précise
La position géographique est basée sur le cadastre
La localisation est confirmée.
La chambre de coupure subsiste avec son massif de rocaille à l'intérieur d'un champ cultivé.
Couvercle et échelle en place. Porte intérieure disparue.
Intérieur sec et sain. Barres de support d'équipements téléphoniques en place (2 barres).
Mesures intérieures :
Couloir de 80 cm de large x 281 de long.
Chambre de 2m x 2 m. Hauteur 1m78.
Mur Sud, 4 fourreaux d'arrivée de câbles (deux non-utilisés).
Mur Nord, 8 fourreaux de départ de câbles (deux non-utilisés).
Cette chambre de coupure de rocade arrière communiquait avec ses voisines CC n°36 et n°38 et alimentait la CC n°29 (Axe Montmédy-Thonnelle).
Source(s) :
Relevé terrain le 19/10/2020
La chambre de coupure subsiste avec son massif de rocaille à l'intérieur d'un champ cultivé.
Couvercle et échelle en place. Porte intérieure disparue.
Intérieur sec et sain. Barres de support d'équipements téléphoniques en place (2 barres).
Mesures intérieures :
Couloir de 80 cm de large x 281 de long.
Chambre de 2m x 2 m. Hauteur 1m78.
Mur Sud, 4 fourreaux d'arrivée de câbles (deux non-utilisés).
Mur Nord, 8 fourreaux de départ de câbles (deux non-utilisés).
Cette chambre de coupure de rocade arrière communiquait avec ses voisines CC n°36 et n°38 et alimentait la CC n°29 (Axe Montmédy-Thonnelle).
Source(s) :
Relevé terrain le 19/10/2020
Fils de discussion
Rotation des photos 3 messages, le dernier est de aldom.perouffe le 25/12/2020
Page n° 12076 mise à jour le 26/12/2020 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)

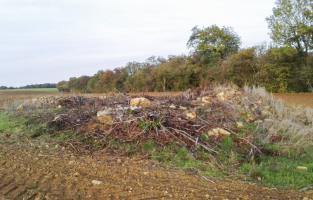

Vue du massif de rocaille subsistant.
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89847 - Taille écran 1694 x 1081 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)

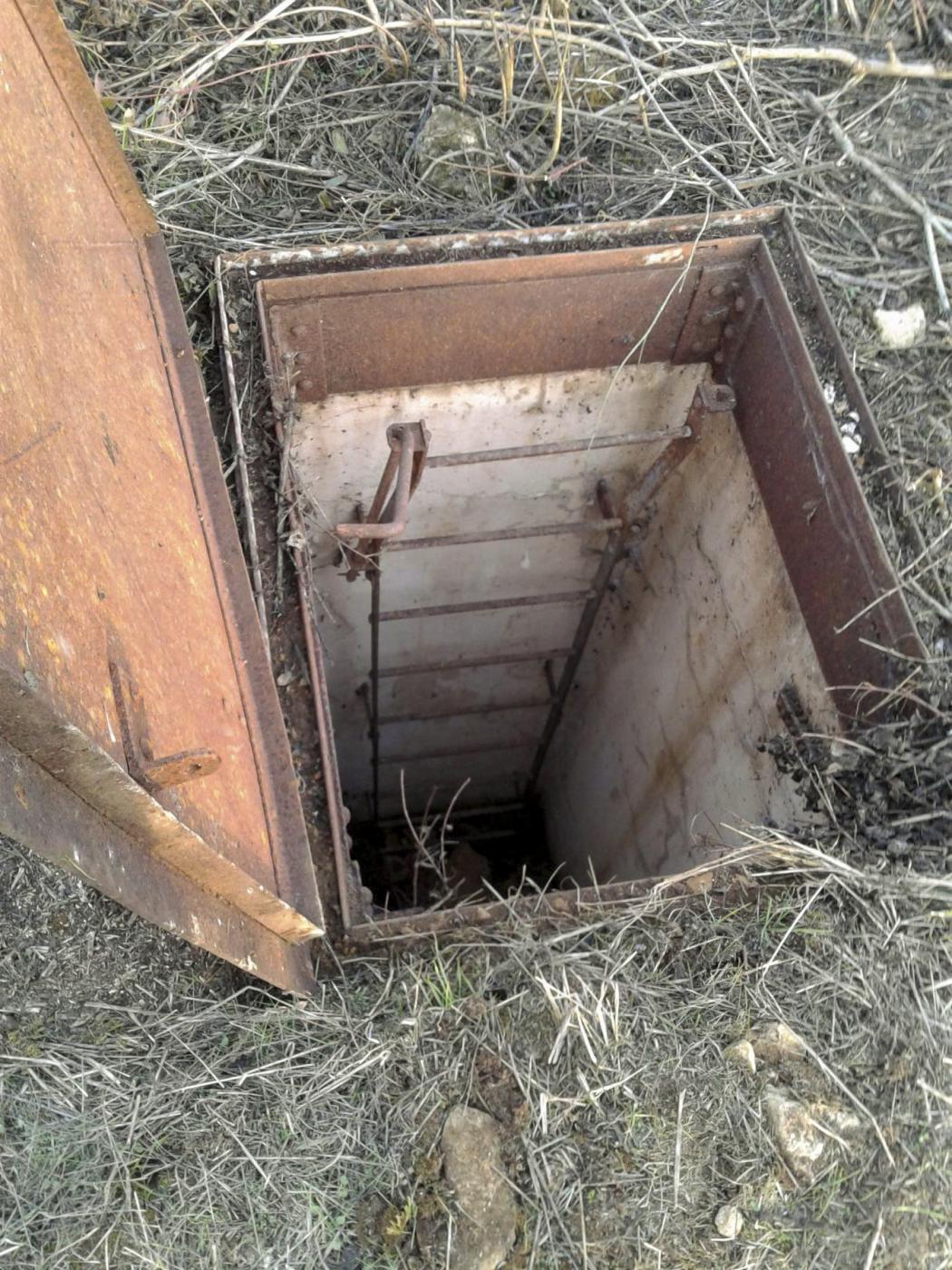

Le couvercle et l'échelle sont en place.
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89848 - Taille écran 1050 x 1400 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)

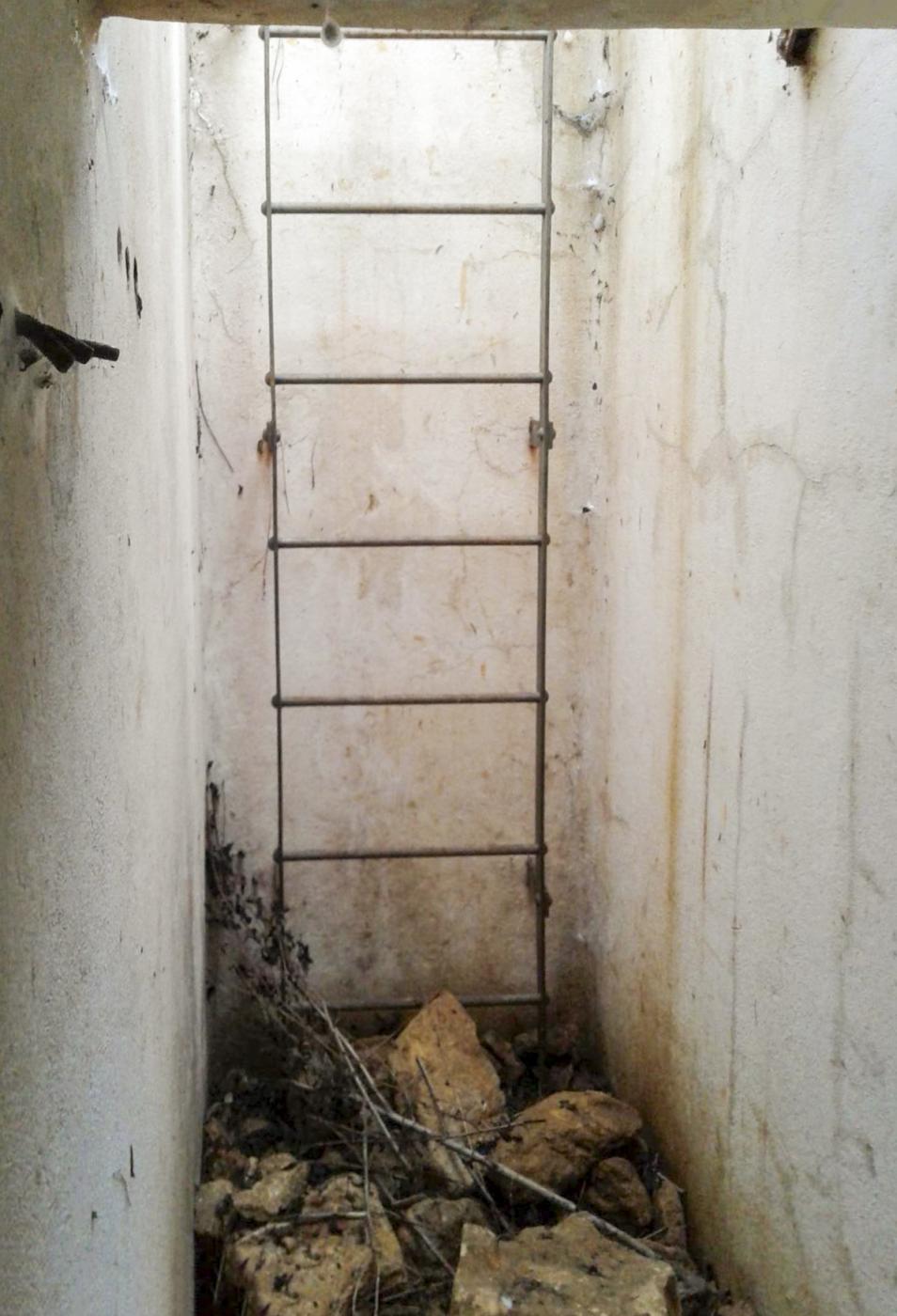

L'échelle est complète.
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89851 - Taille écran 954 x 1400 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)

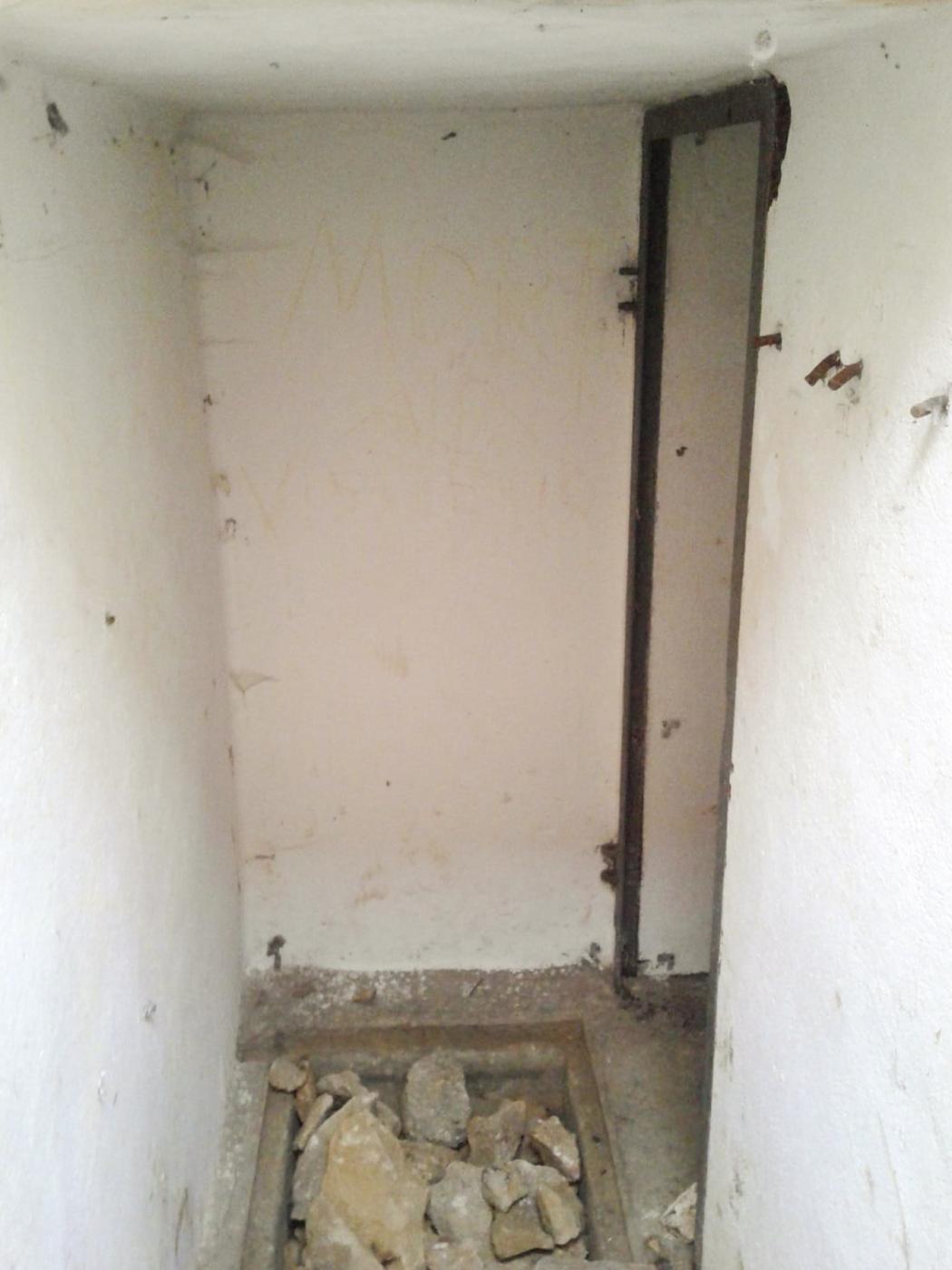

Le couloir (la porte blindée est manquante).
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89849 - Taille écran 1050 x 1400 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)
Le couloir.
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89850 - Taille écran 1800 x 1350 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)

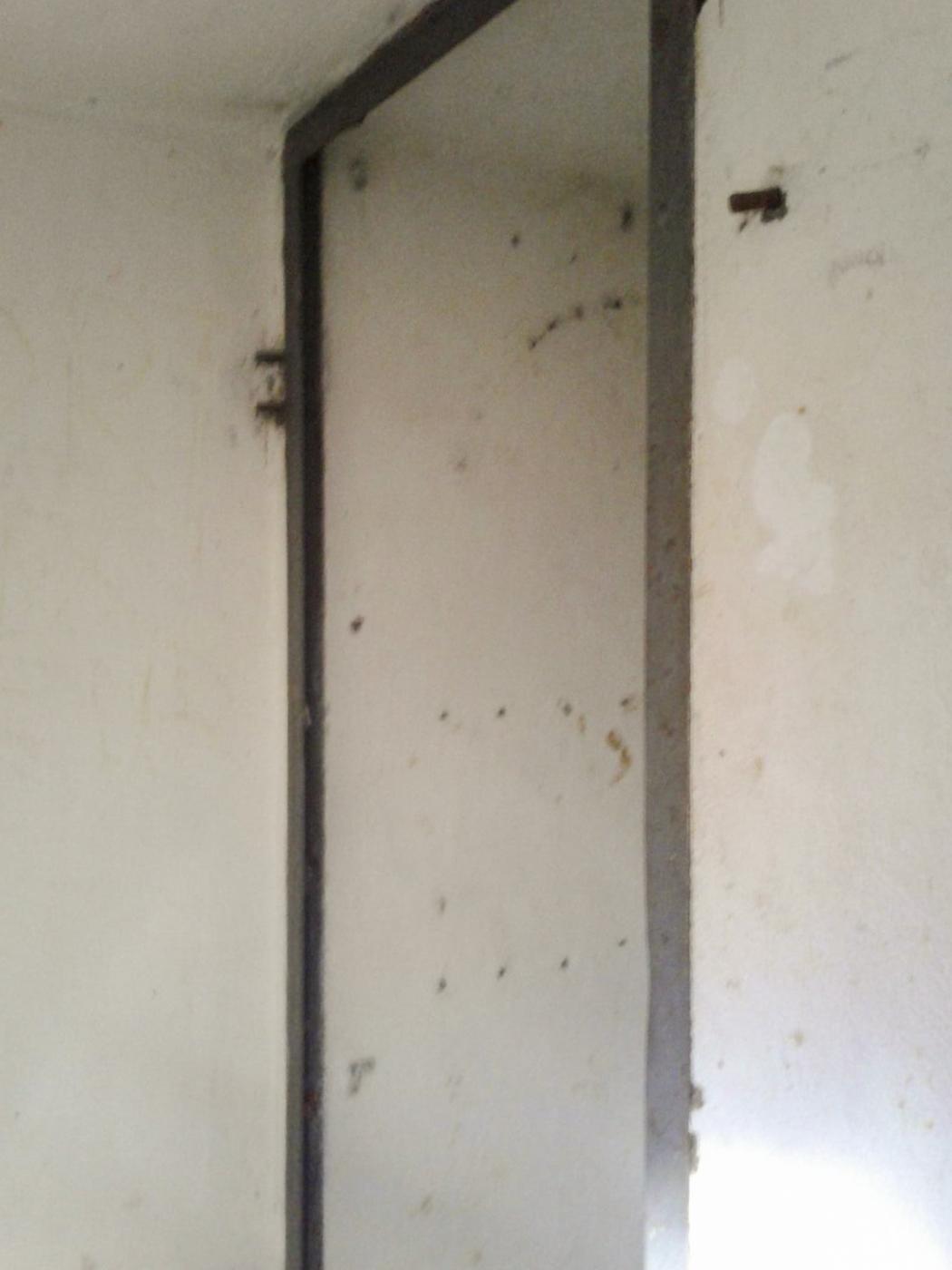

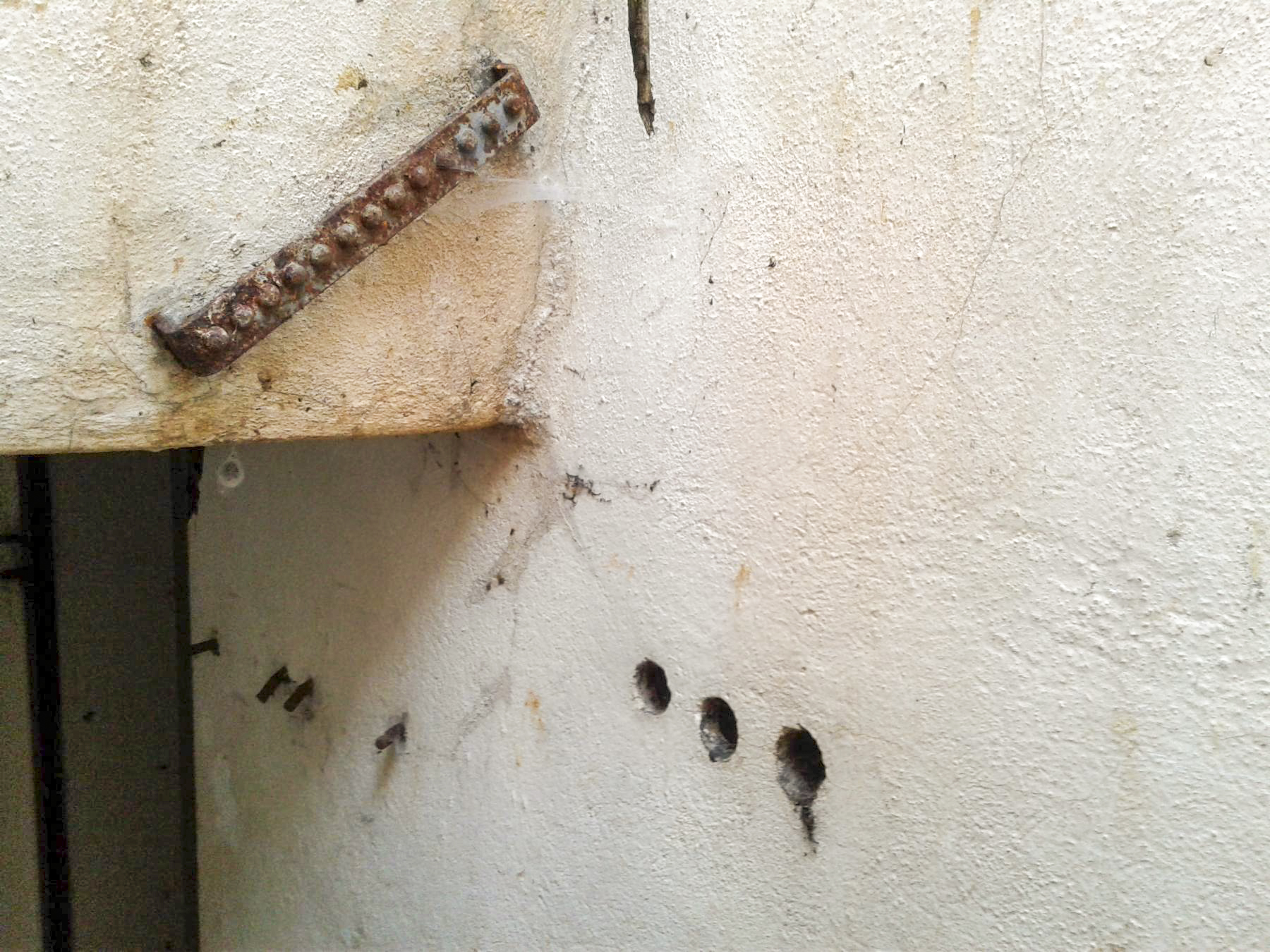

Cadre de la porte intérieure (porte manquante).
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89852 - Taille écran 1050 x 1400 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)

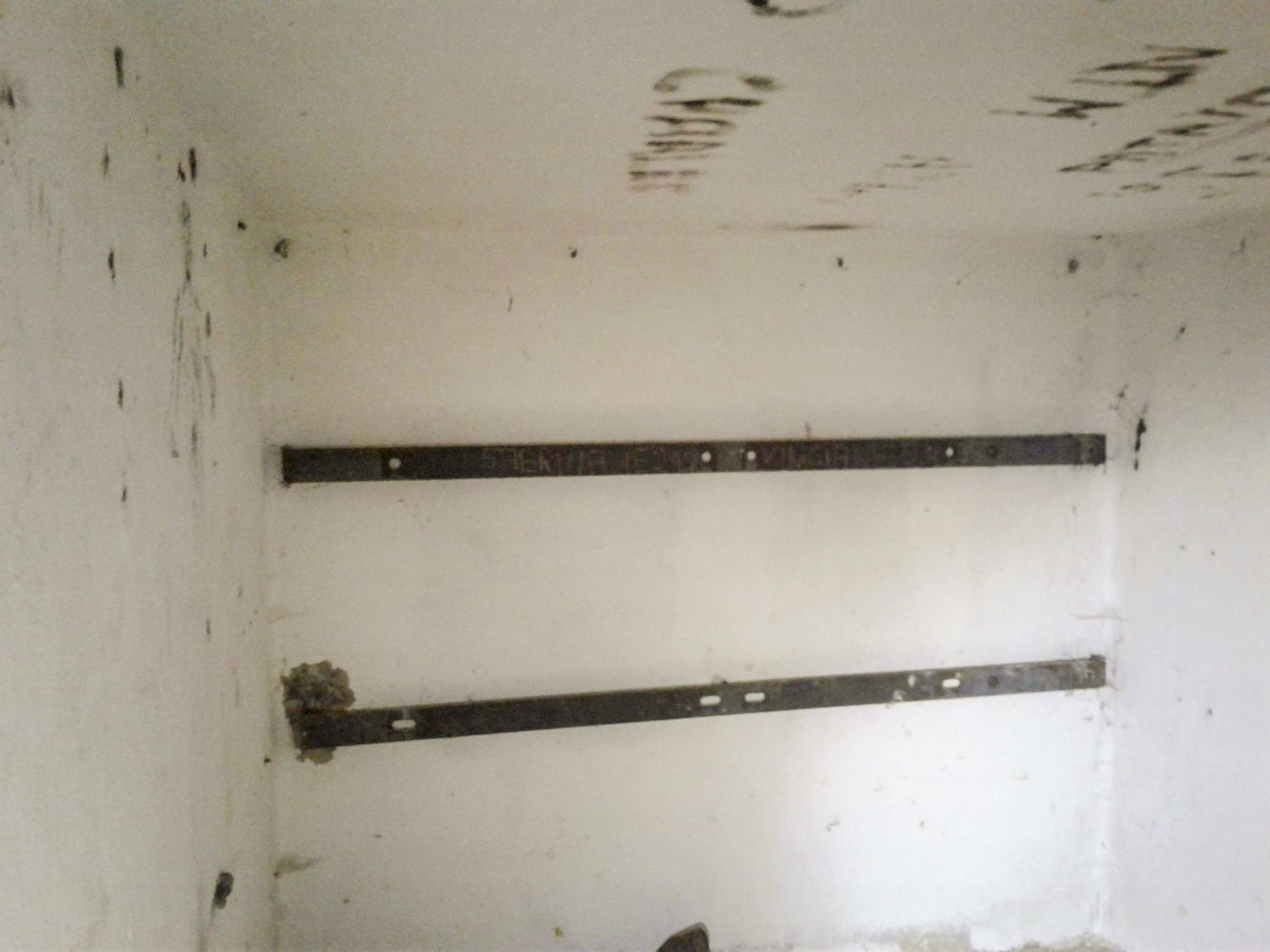

Barres/supports en place.
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89853 - Taille écran 1800 x 1350 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)

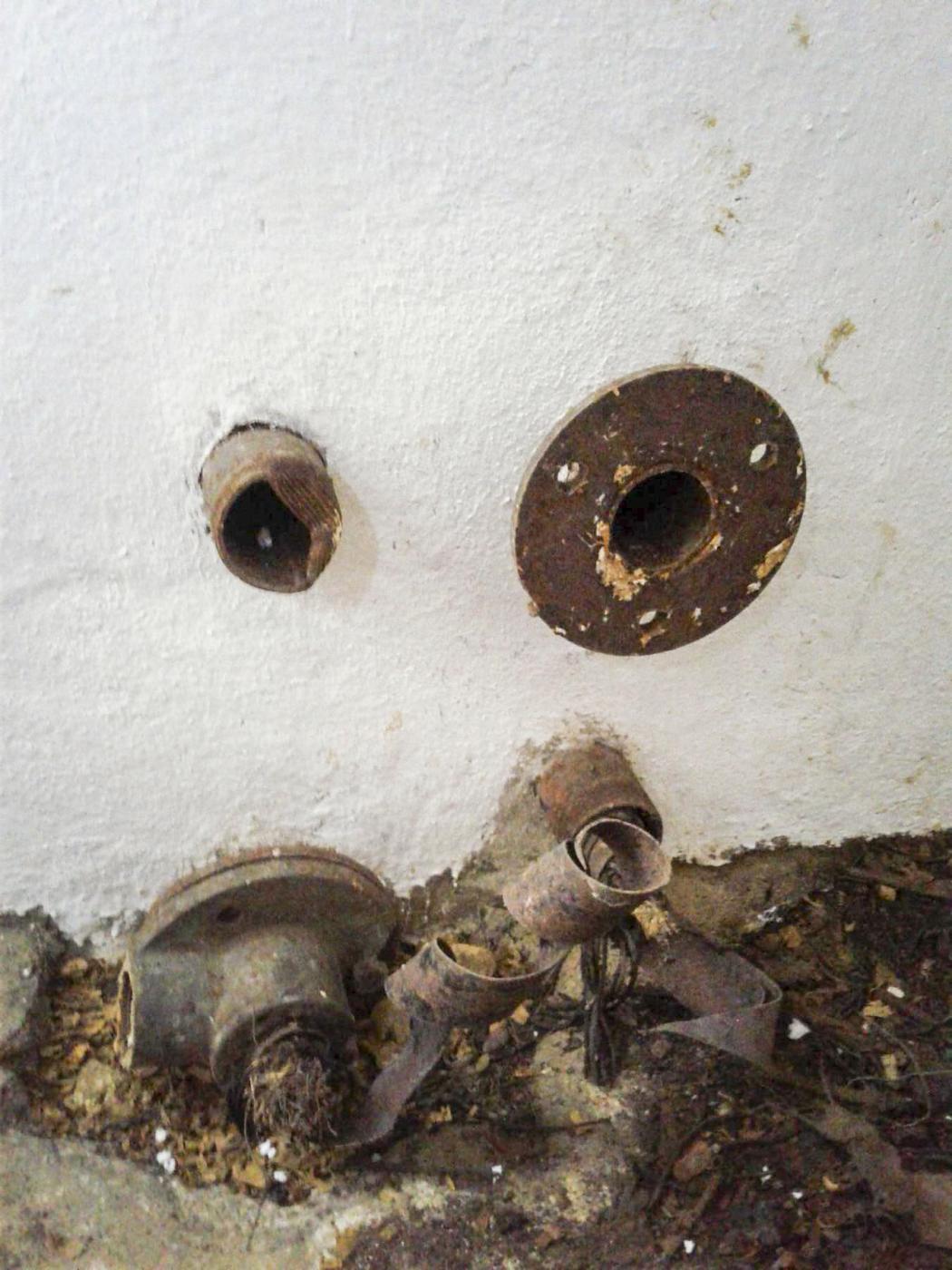

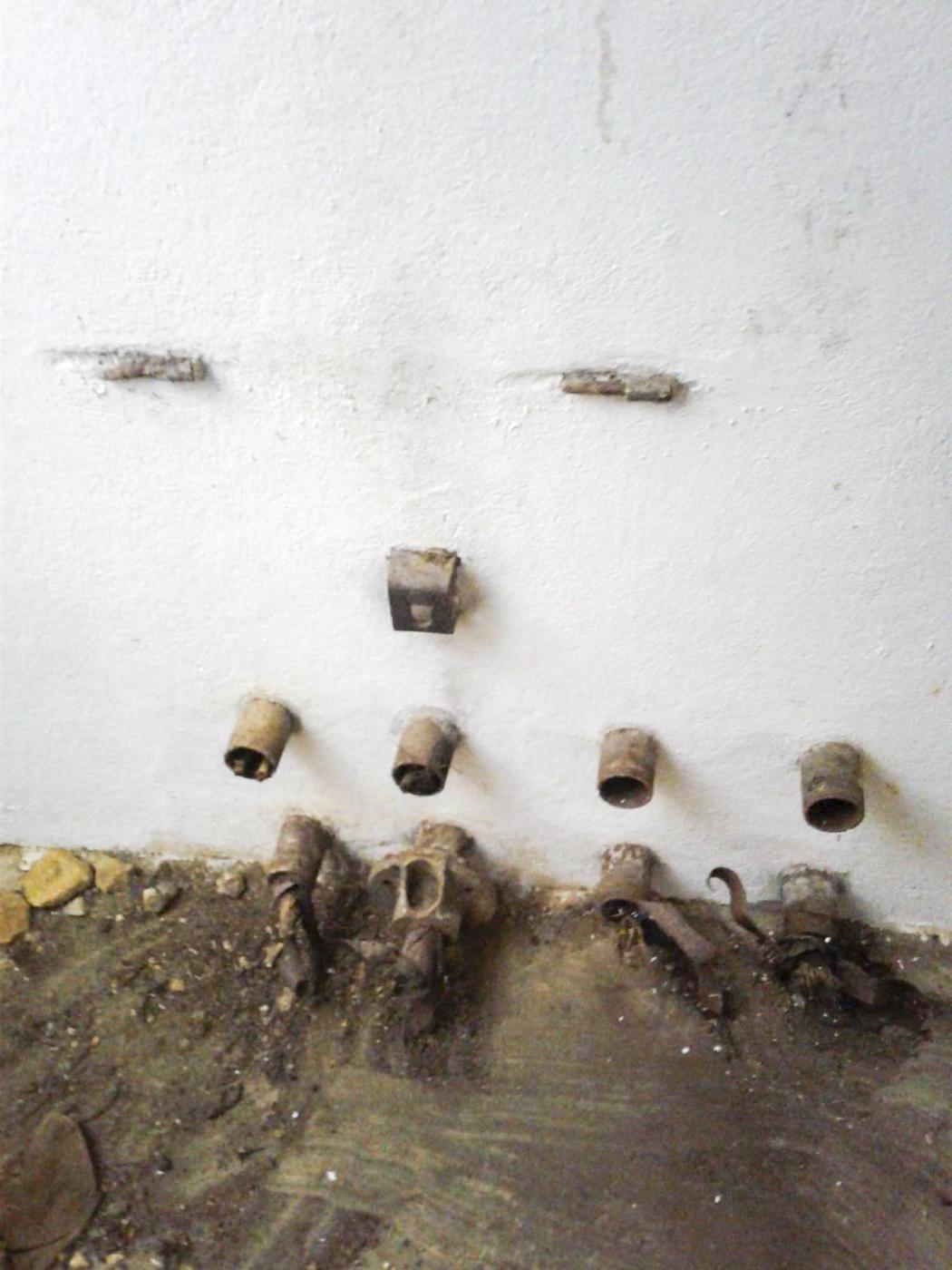

Arrivées des câbles
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89854 - Taille écran 1050 x 1400 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)
Départs des câbles
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89855 - Taille écran 1800 x 1350 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)
Départs des câbles
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fabrice THOMASSIN
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89856 - Taille écran 1050 x 1400 pixels
Prise le 19 oct. 2020 - Déposée le 26/12/2020
Prise le 19 oct. 2020 - Déposée le 26/12/2020
wikislides - © wikimaginot.eu
Fabrice THOMASSIN
37 - (Chambre de coupure)

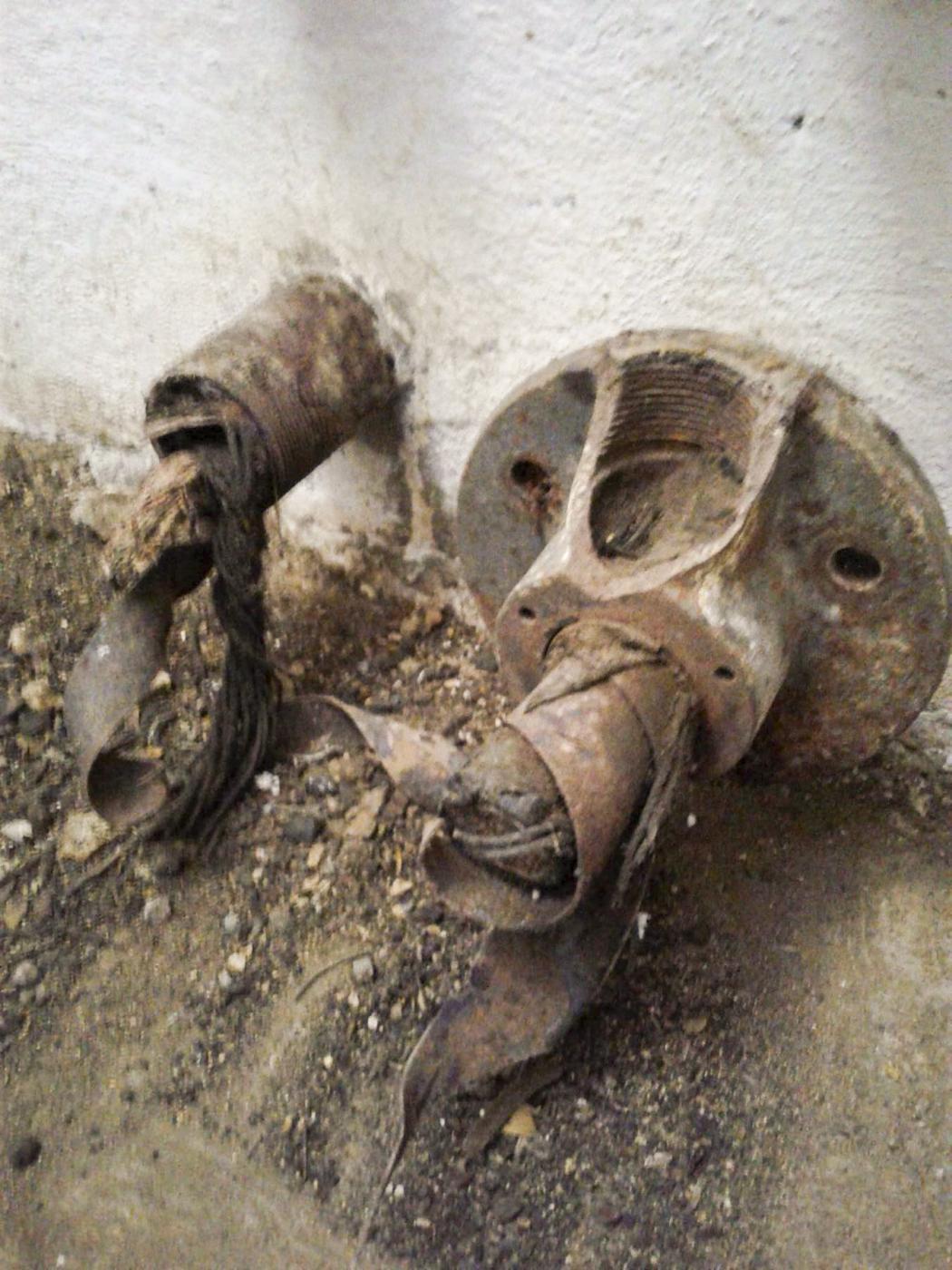

Détail des départs des câbles
