Mb50
( Blockhaus lourd type STG / STG-FCR - Simple )
Secteur Fortifié
SFMO - SF Montmedy
Sous Secteur
Marville
Quartier
Villers le Rond
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
CHARENCY VEZIN (54260)
Lieu-dit / Parcelle
Les Volettes
Coordonnées
49.470524 - 5.511667
Validité information
Verifié
Niveau de réalisation en 1940
Inachevé
Etat actuel
Incomplet

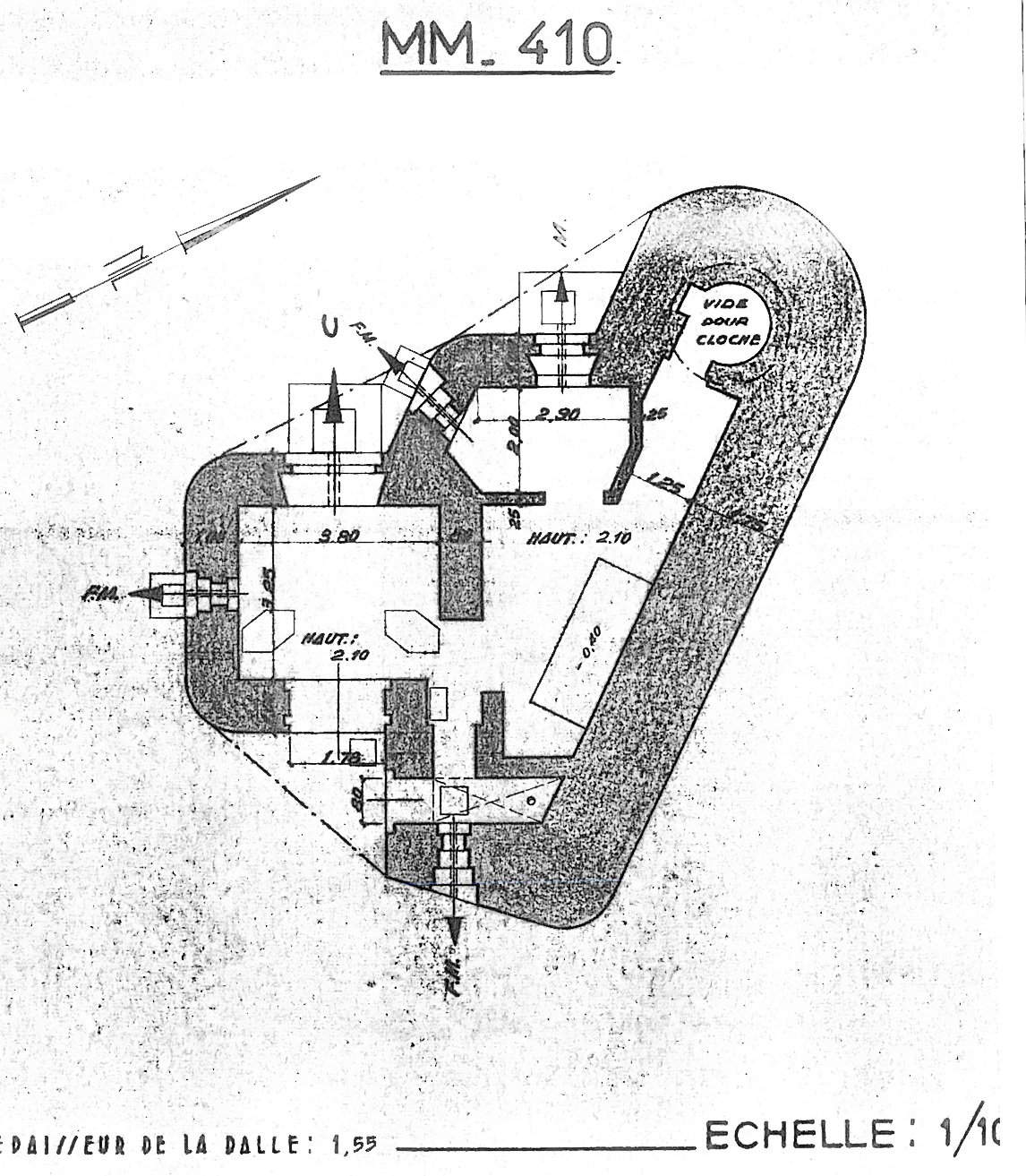

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'armement du blockhaus STG est constitué de :
- 1 créneau pour mitrailleuse Hotchkiss calibre 8mm mle 1914
- 1 créneau pour canon antichar 25 SA
- 2 créneaux pour Fusil mitrailleur (Défense rapprochée de l'entrée)
- 1 créneau pour mitrailleuse Hotchkiss calibre 8mm mle 1914
- 1 créneau pour canon antichar 25 SA
- 2 créneaux pour Fusil mitrailleur (Défense rapprochée de l'entrée)
CONSTRUCTION, Description
La casemate Mb50 est un bloc STG simple pour canon et mitrailleuse flanquant à gauche, construit tardivement en protection entre 1 et 2 (dalle de 1,55m, mur de front de 2,00m).
CONSTRUCTION, Plan type
La casemate Mb50 est établi selon le plan type "Blockhaus STG modifié RFM type B1 pour canon AC et mitrailleuse et cloche GFM B (programme du 1er juin 1939)"
La casemate flanque à gauche.
DENOMINATION, Dénominations alternatives
Le bloc a été nommé MM410 dans le répertoire SCOICH d'après guerre.
Source(s) :
SHD - 3V788
Source(s) :
SHD - 3V788
GENERALITES, Spécificités
La série des casemates STG Mb40 à Mb43 a été équipée de canon de 47mm de marine sur affut crinoline. Les Mb50 à Mb53 sont elles équipées du 25mm SA Mle 1934.
Page n° 12132 mise à jour le 21/03/2023 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu

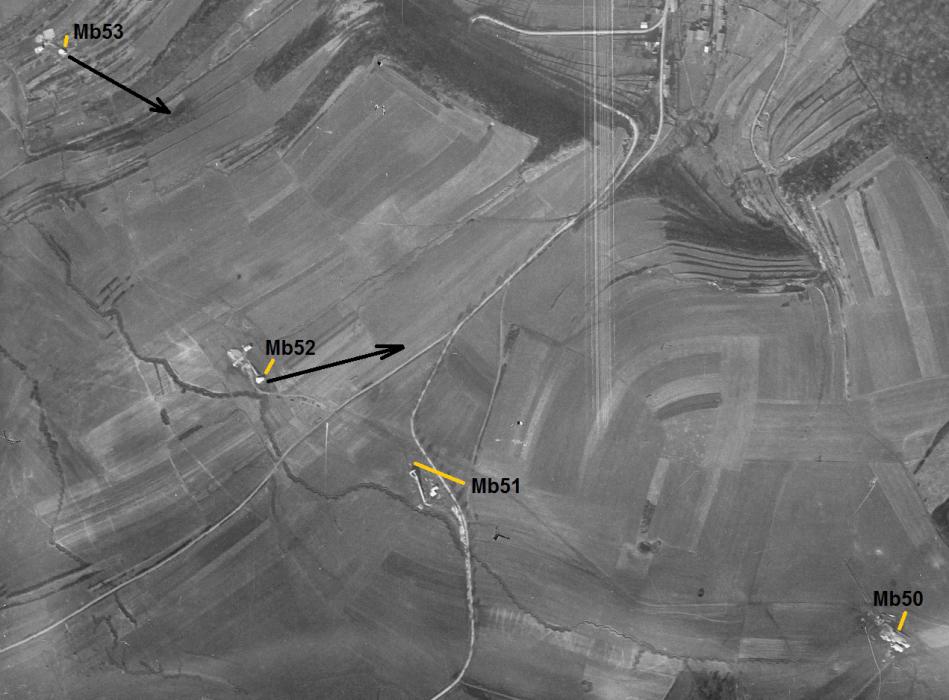

IGN - Géoportail 1940 - remonterletemps.ign.fr
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)
Auteur : IGN - Géoportail 1940 - Provenance : remonterletemps.ign.fr
Oeuvre dans le Domaine Public, Libre de droits Photo n° 27053 - Taille écran 949 x 700 pixels
Prise le 02 mars 1940 - Déposée le 29/01/2015
Prise le 02 mars 1940 - Déposée le 29/01/2015
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)

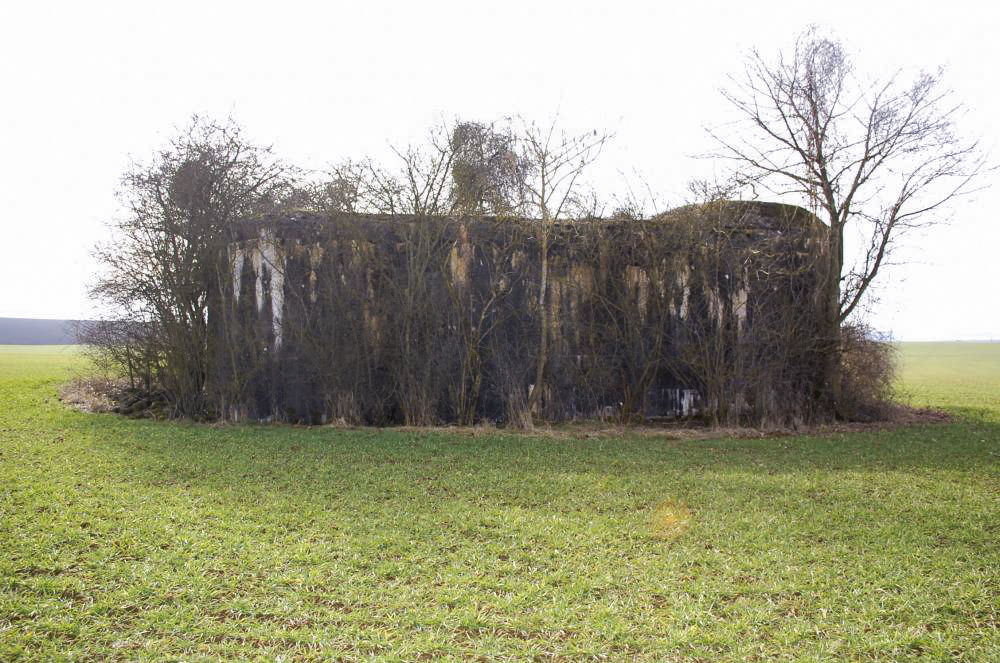

Ouvrage imposant.
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28949 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)

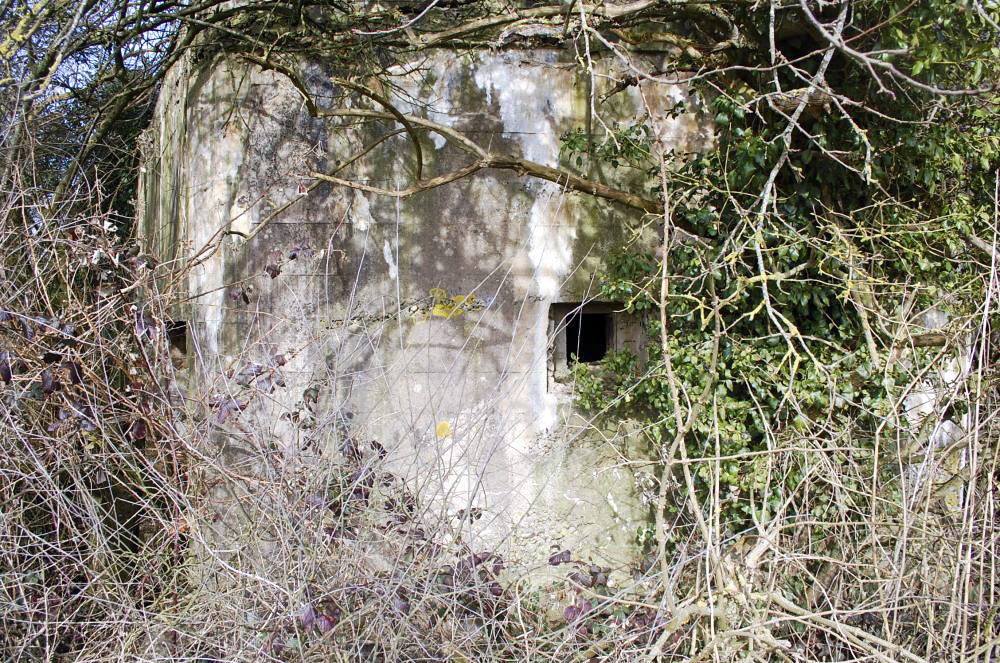

Extérieurs
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28958 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)
Extérieurs
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28957 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)

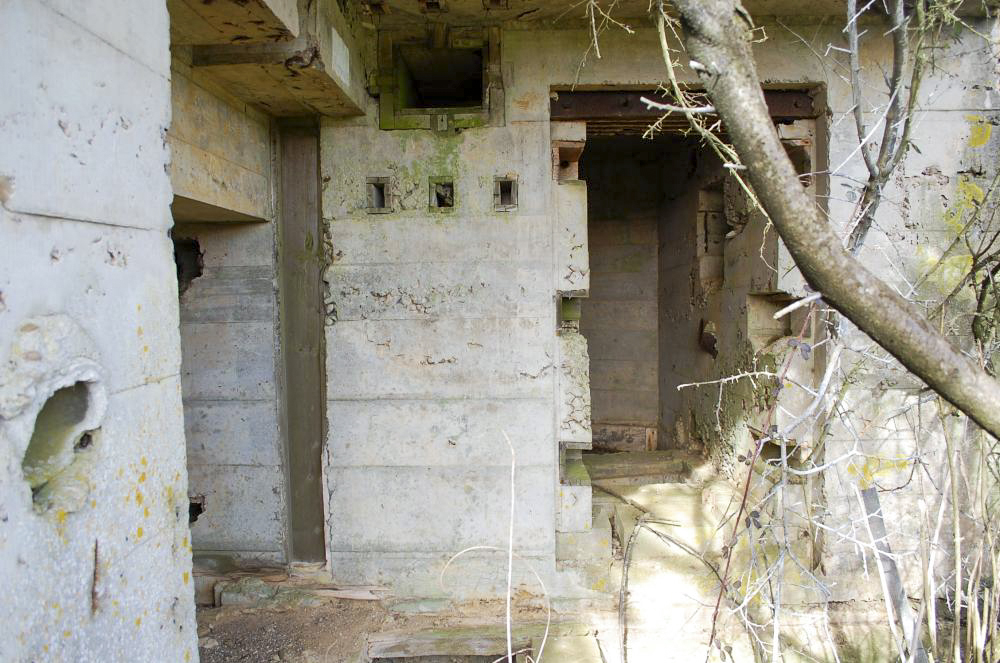

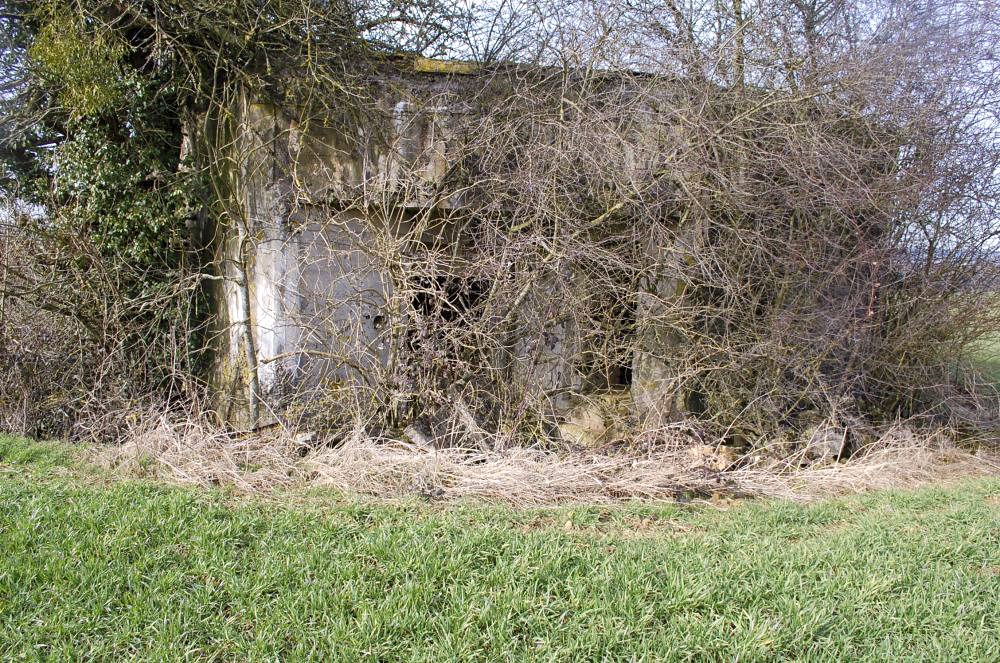

L'entrée
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28950 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)

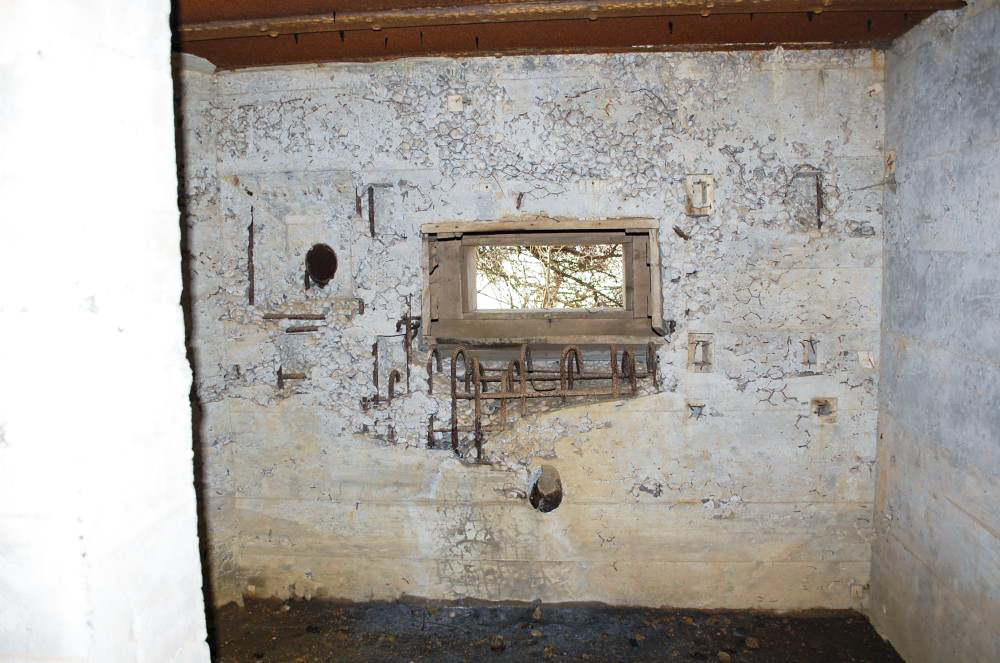

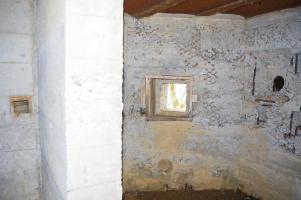

A l'intérieur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28951 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)

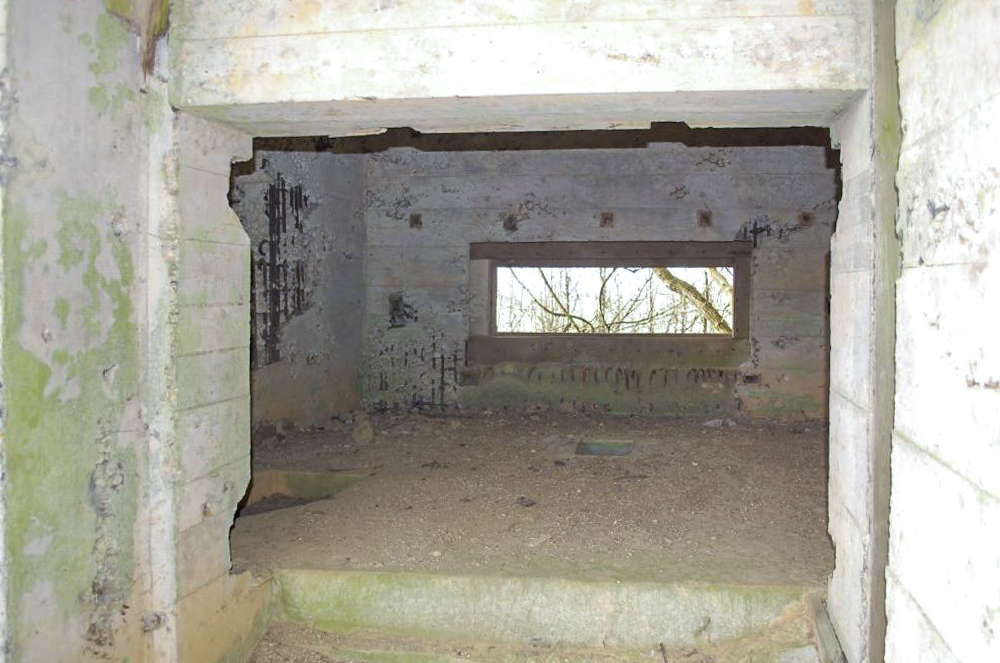

A l'intérieur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28952 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Prise le 09 mars 2015 - Déposée le 21/03/2023
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)
A l'intérieur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28954 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)
Une goulotte
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28955 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)

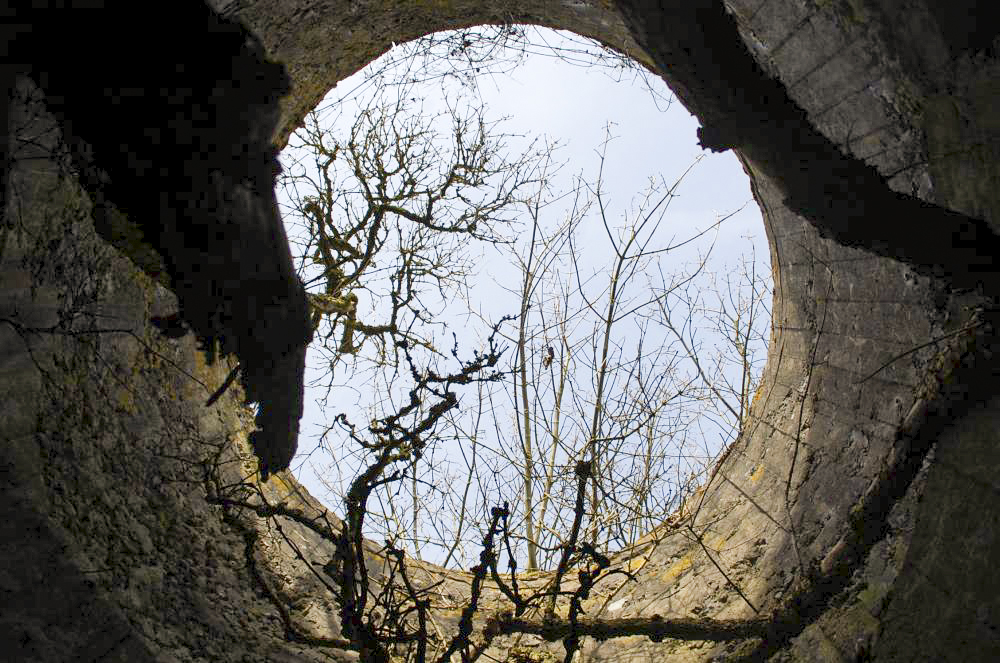

L'emplacement prévu pour une cloche GFM
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28959 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Christian RICHON/devoitine520
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)
A l'intérieur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Christian RICHON/devoitine520
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 28953 - Taille écran 1000 x 663 pixels
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
Prise le 09 mars 2015 - Déposée le 21/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Thierry Caland
MB50 - (Blockhaus lourd type STG / STG-FCR - Simple)

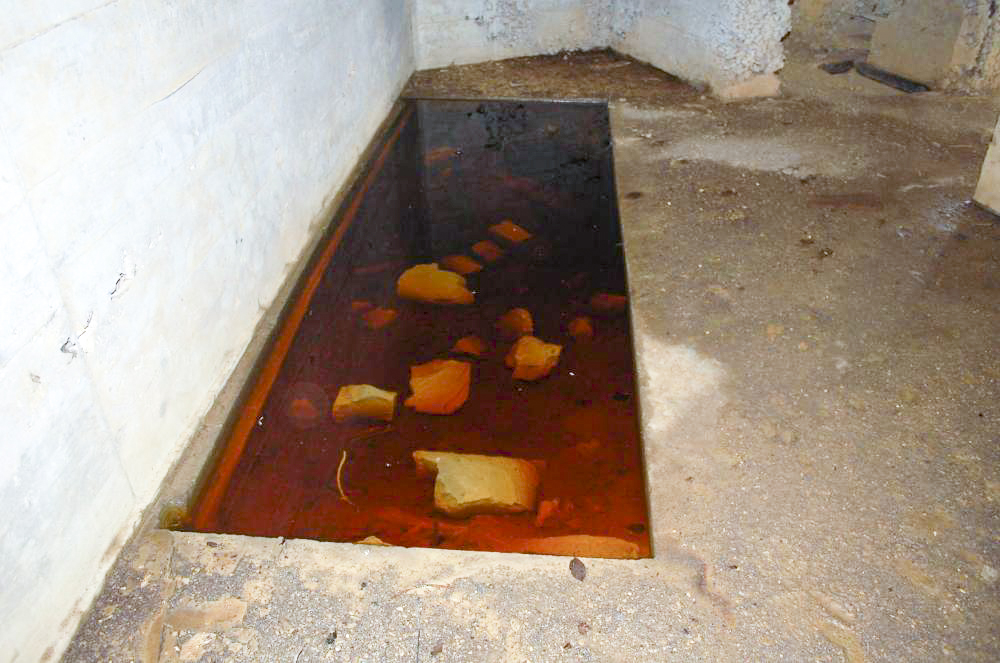

Fosse septique
