HUTTINGUE Ouest 2
( Blockhaus pour canon )
Secteur Fortifié
SFAL - SF Altkirch
Sous Secteur
Ill
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
OLTINGUE (68480)
Lieu-dit / Parcelle
Coordonnées
47.478436 - 7.377986
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
- Un créneau pour mitrailleuse Hotchkiss 8mm mle 1914
- Un créneau (probablement) pour canon AC 25
- Un créneau FM de défense des abords arrières.
- Un créneau (probablement) pour canon AC 25
- Un créneau FM de défense des abords arrières.
CONSTRUCTION, Description
Blockhaus S.T.G. simple, dérivé du type FCR, a deux créneaux flanquant à droite. Le blockhaus dispose d'une entrée pour les hommes et une pour le matériel.
CONSTRUCTION, Mission, ou Fonction de l'objet
Interdiction de la route menant à Huttingue en provenance de l'Ouest, et flanquement de la ligne vers Raedersdorf.
CONSTRUCTION, Phase ou tranche de construction
Le blockhaus est inachevé, la dalle intérieure, les plots supports pour le canon et les équipements intérieurs n'ont pas été coulés ou mis en place.
Page n° 12227 mise à jour le 03/04/2024 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)

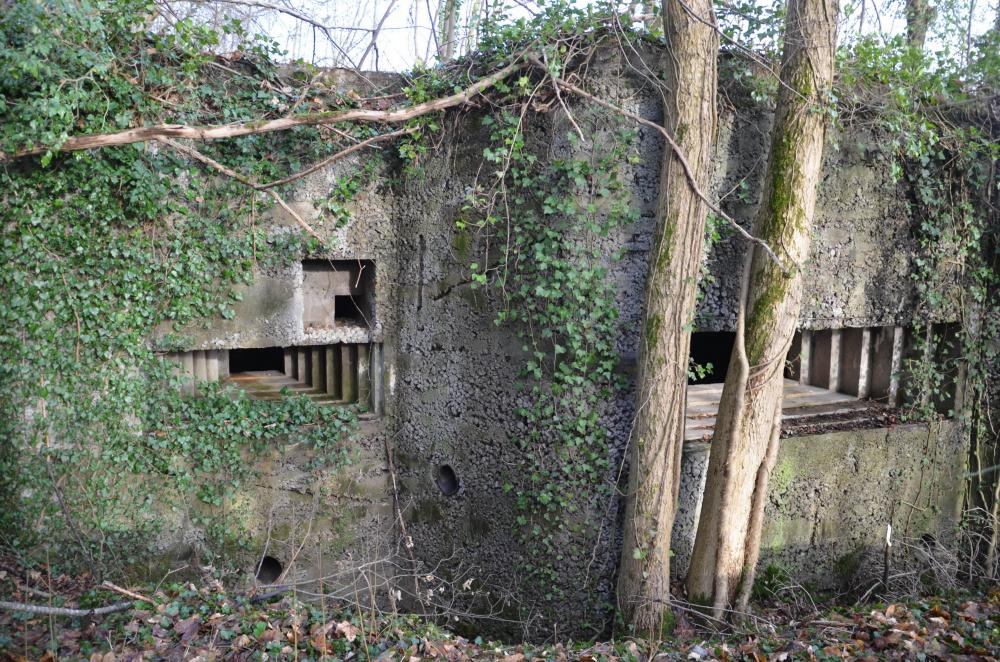

Créneau de tir: à gauche pour mitrailleuse, à droite pour canon. Sous le créneau mitrailleuse, la goulotte d'évacuation des douilles et à droite la goulotte à grenade.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17018 - Taille écran 1000 x 662 pixels
Prise le 16 déc. 2012 - Déposée le 21/12/2012
Prise le 16 déc. 2012 - Déposée le 21/12/2012
wikislides - © wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)

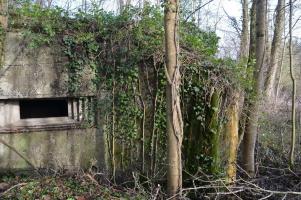

Créneau du canon
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17017 - Taille écran 1000 x 662 pixels
Prise le 16 déc. 2012 - Déposée le 21/12/2012
Prise le 16 déc. 2012 - Déposée le 21/12/2012
wikislides - © wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)

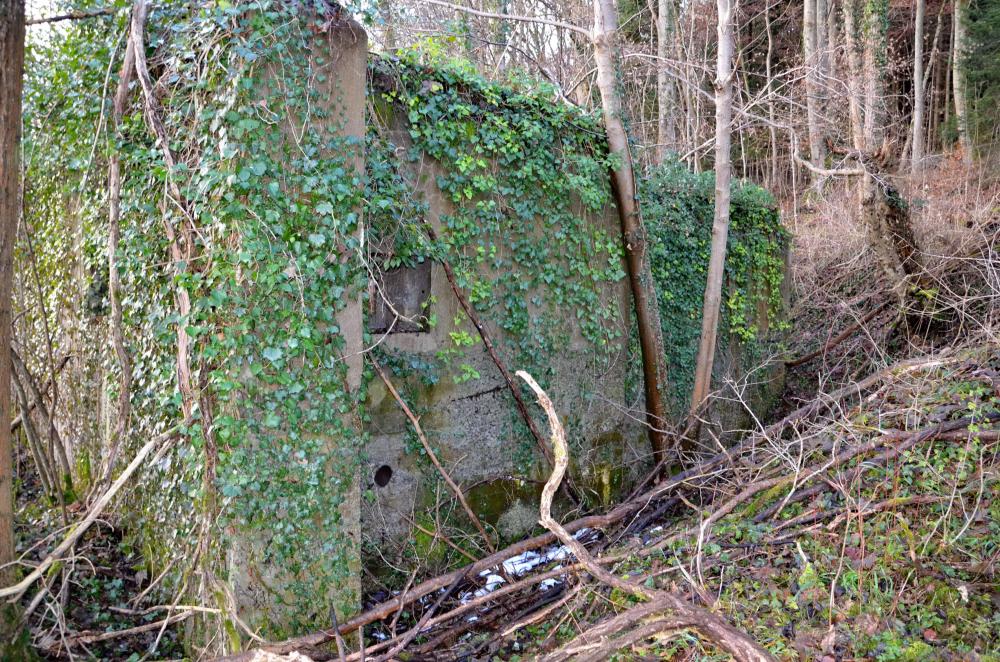

Vue sur la façade Est avec son créneau FM et après les arbres en V l'entrée des hommes.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17026 - Taille écran 1000 x 662 pixels
Prise le 16 déc. 2012 - Déposée le 21/12/2012
Prise le 16 déc. 2012 - Déposée le 21/12/2012
wikislides - © wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)

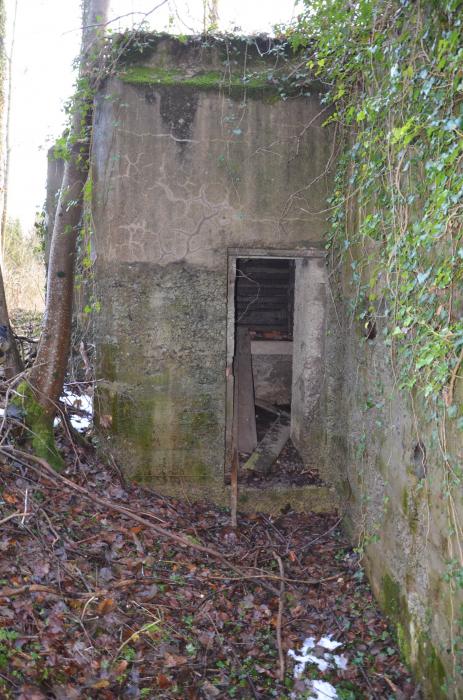

Entrée des hommes, avec au fond la petite terrasse pour le guet.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17025 - Taille écran 463 x 700 pixels
Prise le 16 déc. 2012 - Déposée le 21/12/2012
Prise le 16 déc. 2012 - Déposée le 21/12/2012
wikislides - © wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)

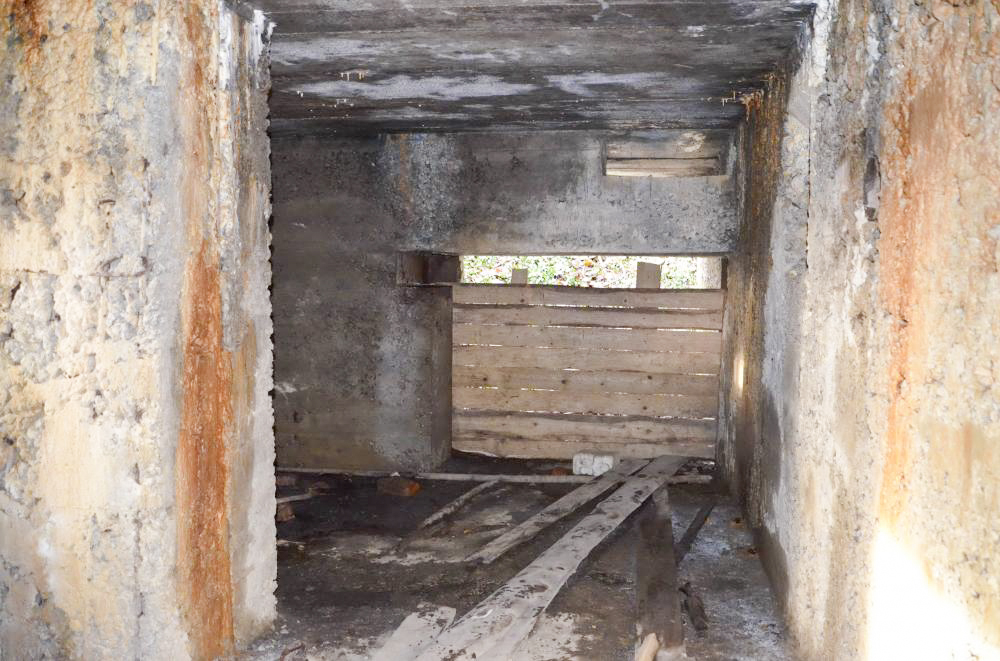

Créneau du canon de 25. Les grands blocs de béton servaient à y caler les roues et les petits à caler les bi-flèches de l’affût. A droite la goulotte lance grenades et à gauche le tube pour évacuer les douilles d'un diamètre inusité.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17019 - Taille écran 1000 x 662 pixels
Prise le 16 déc. 2012 - Déposée le 19/10/2020
Prise le 16 déc. 2012 - Déposée le 19/10/2020
wikislides - © wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)

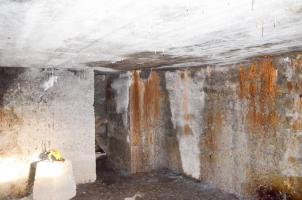

Passage vers la chambre de tir de mitrailleuse.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17020 - Taille écran 1000 x 662 pixels
Prise le 16 déc. 2012 - Déposée le 19/10/2020
Prise le 16 déc. 2012 - Déposée le 19/10/2020
wikislides - © wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)

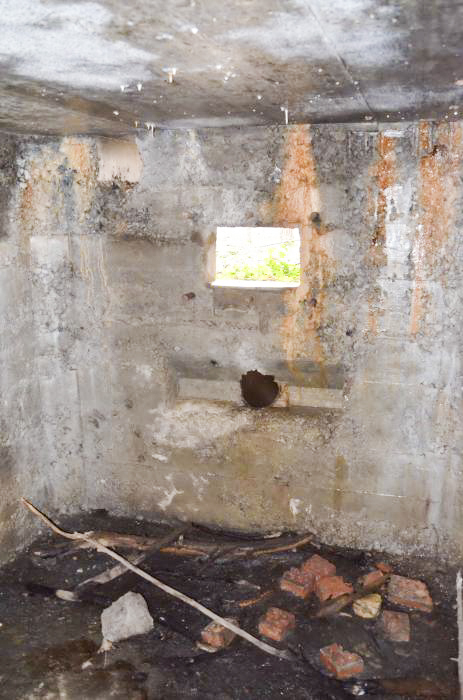

Chambre de tir mitrailleuse, avec son évacuation de douilles de diamètre inusité.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17021 - Taille écran 463 x 700 pixels
Prise le 16 déc. 2012 - Déposée le 19/10/2020
Prise le 16 déc. 2012 - Déposée le 19/10/2020
wikislides - © wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)
Entrée munitions dans la chambre de tir mitrailleuse.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17022 - Taille écran 1000 x 661 pixels
Prise le 16 déc. 2012 - Déposée le 19/10/2020
Prise le 16 déc. 2012 - Déposée le 19/10/2020
wikislides - © wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)
Gros plan sur le système de fermeture de l'entrée à munitions
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17023 - Taille écran 1000 x 662 pixels
Prise le 16 déc. 2012 - Déposée le 19/10/2020
Prise le 16 déc. 2012 - Déposée le 19/10/2020
wikislides - © wikimaginot.eu
D. Froehly
HUTTINGUE OUEST 2 - (Blockhaus pour canon)

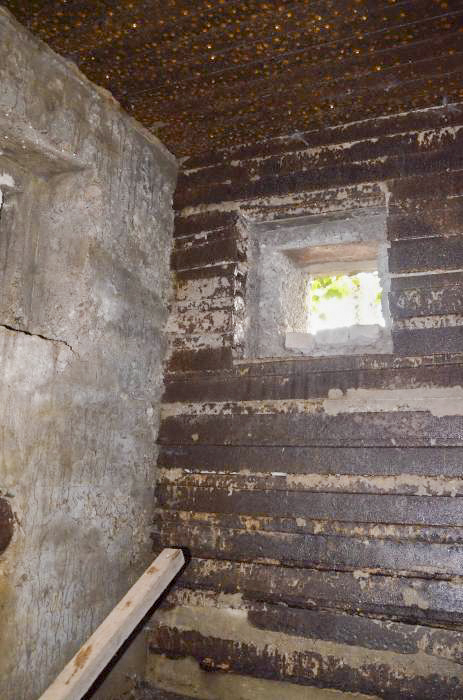

Poste de guet, avec deux créneaux pour FM.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 17024 - Taille écran 463 x 700 pixels
Prise le 16 déc. 2012 - Déposée le 19/10/2020
Prise le 16 déc. 2012 - Déposée le 19/10/2020
wikislides - © wikimaginot.eu
