ARENA
( Casemate d'artillerie )
Secteur Fortifié
SDC - SD Corse
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Commune
PORTO VECCHIO (20137)
Lieu-dit / Parcelle
Pavellone
Coordonnées
41.600682 - 9.335818
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Artillerie
1 canon de 75 modèle 1929.

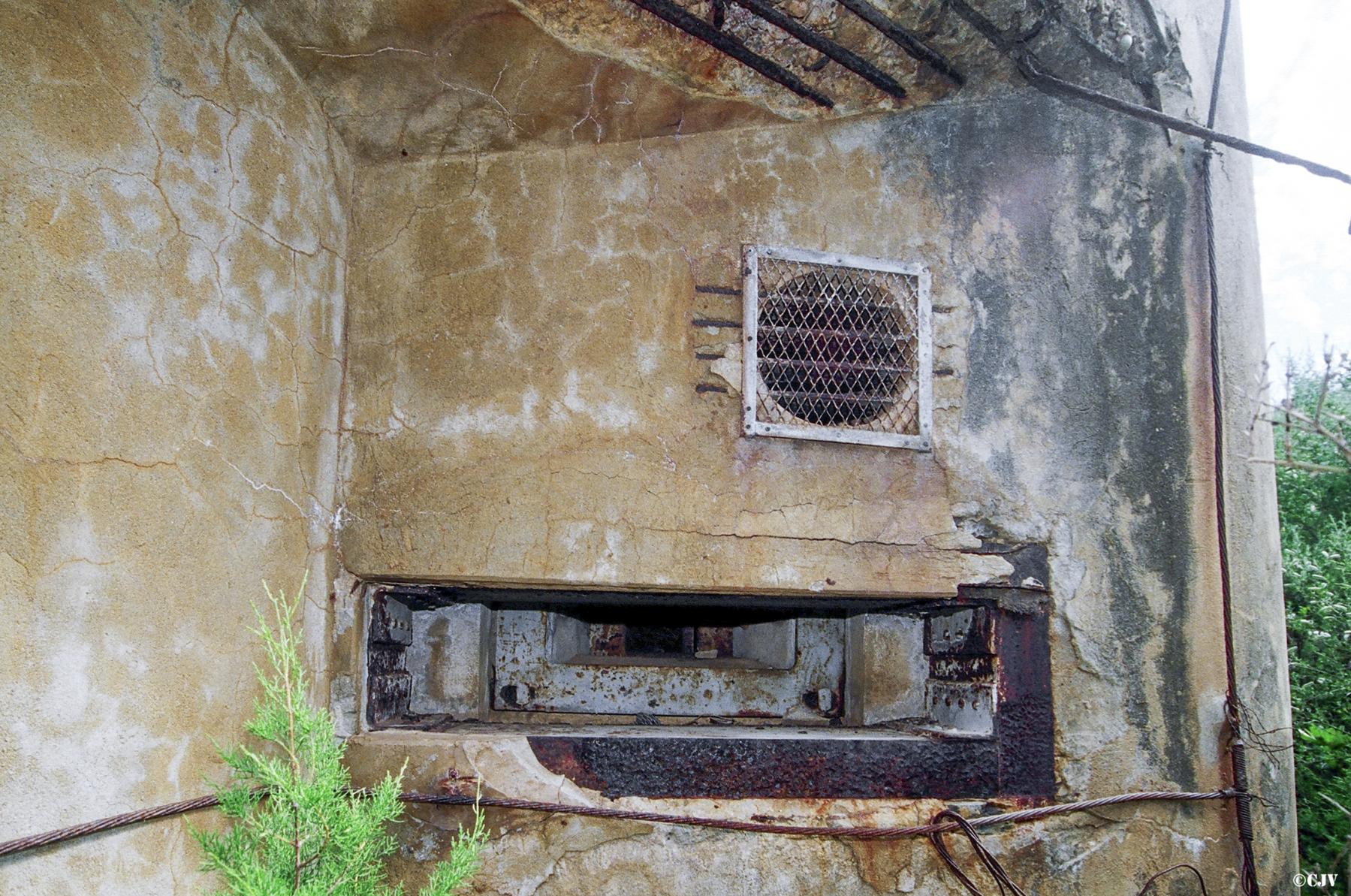

L'angle de tir maximal de la pièce a été limité à 15°, ce qui rend l'embrasure moins vulnérable. Cette limitation a pour corollaire de limiter aussi la portée maximale de la pièce à 6000 mètres, portée en accord avec la mission initiale de la casemate.
ARMEMENT, Infanterie

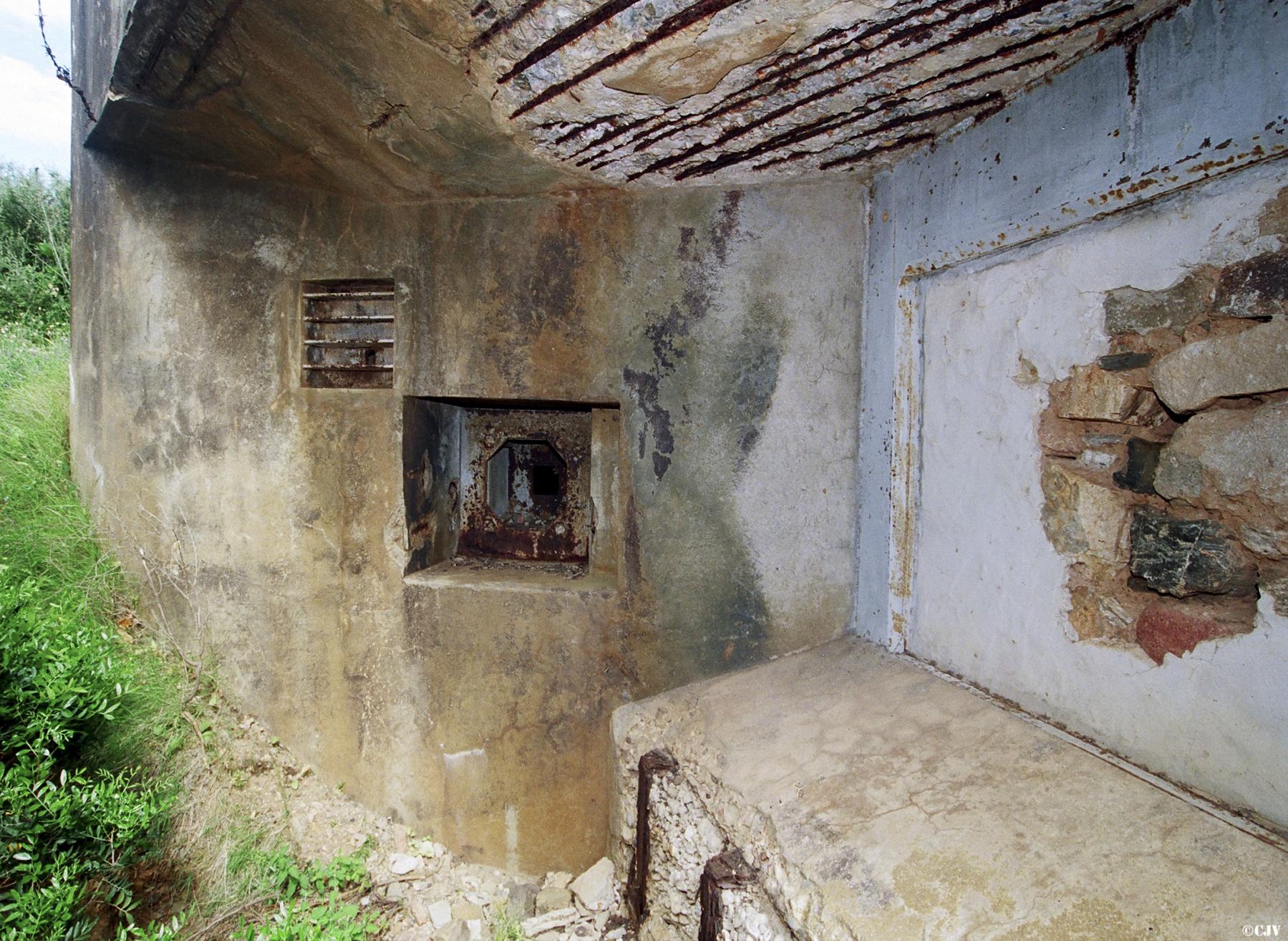

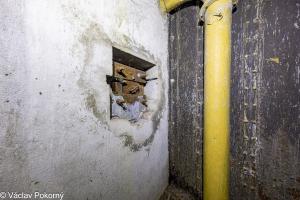

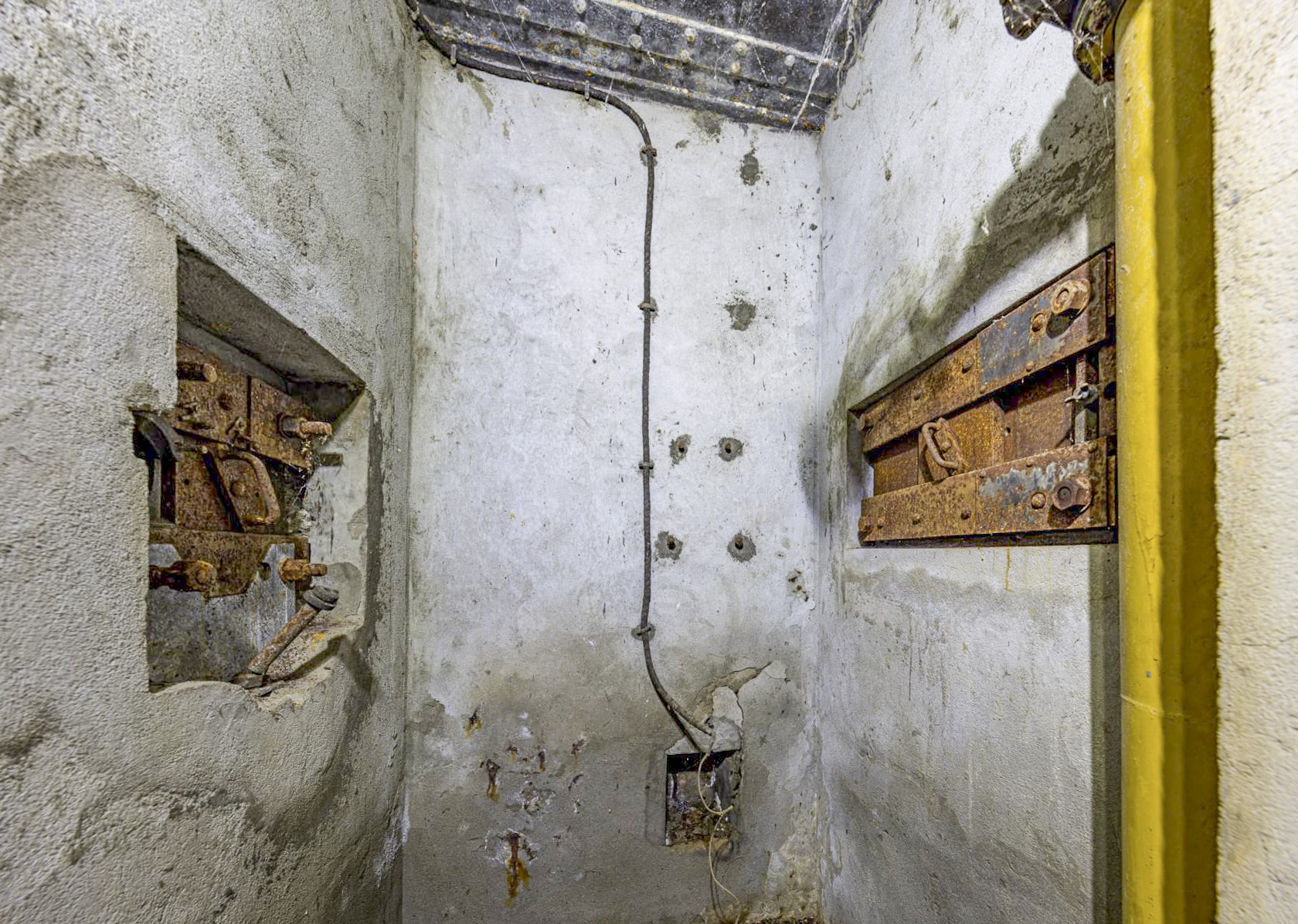

- deux créneaux de défense rapprochée pour fusil mitrailleur
CONSTRUCTION, Cout
Cout de la construction 930 000 fr 1936
CONSTRUCTION, Description
Casemate CORF d'artillerie à un creneau de tir et un créneau d'observation
Réalisée en protection 1
CONSTRUCTION, Mission, ou Fonction de l'objet
Interdiction de la baie de Porto Vecchio, en croisant ses feux avec la casemate d'artillerie de Saint Cyprien située de l'autre coté de la baie
EQUIPEMENT, Electrique

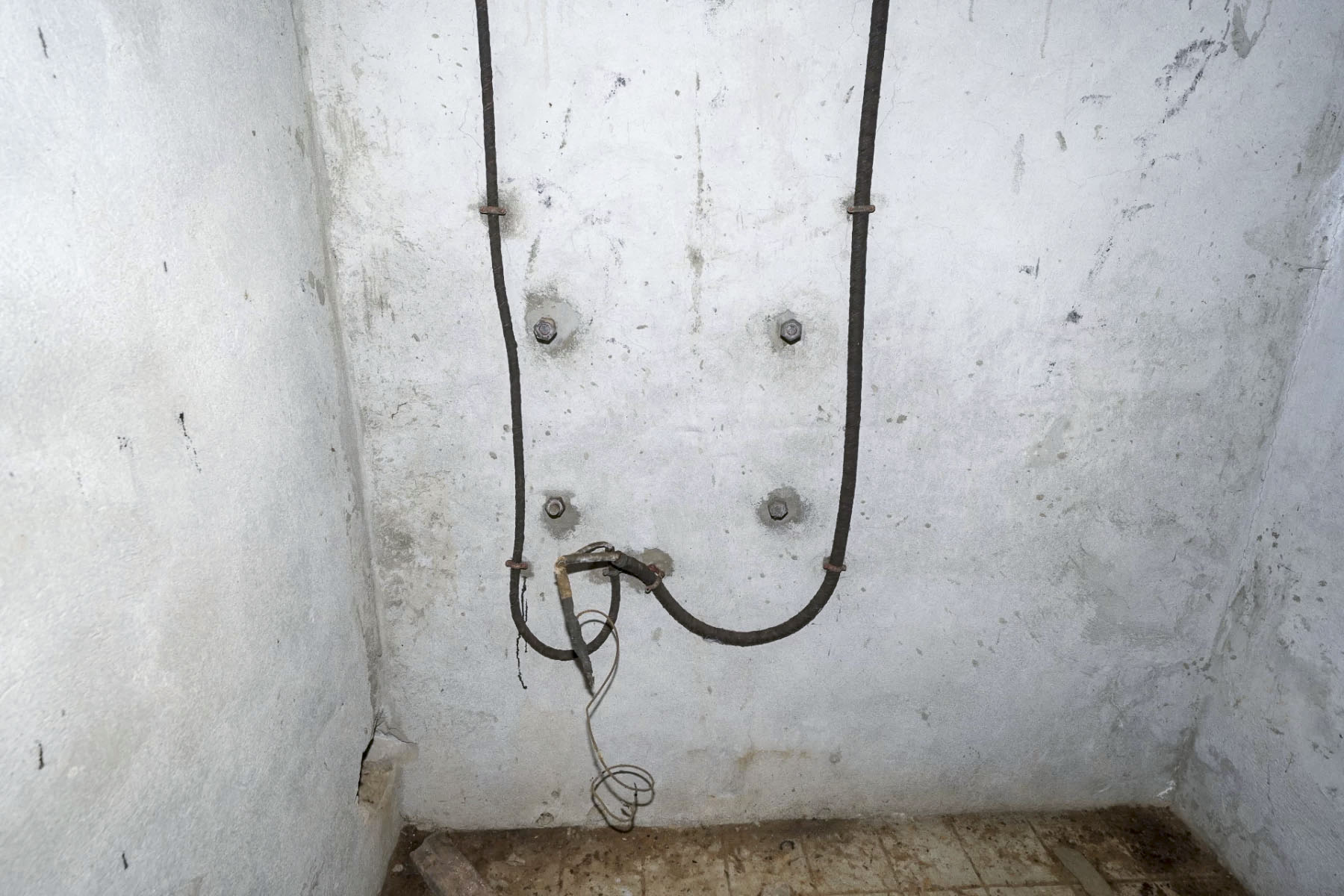

La production électrique est assurée à partir d'un groupe électrogène CLM type 1PJ65
EQUIPEMENT, Ventilation

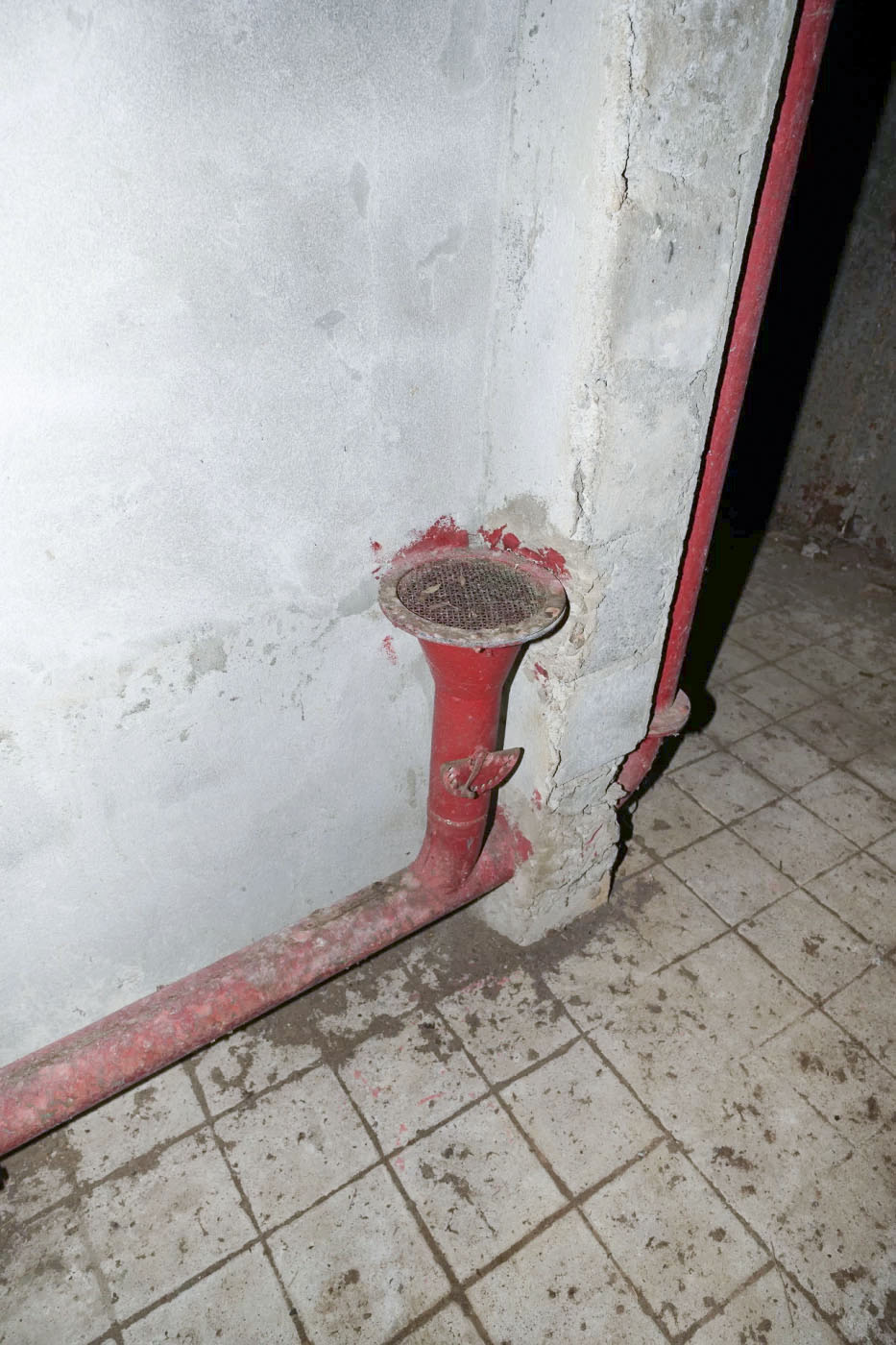

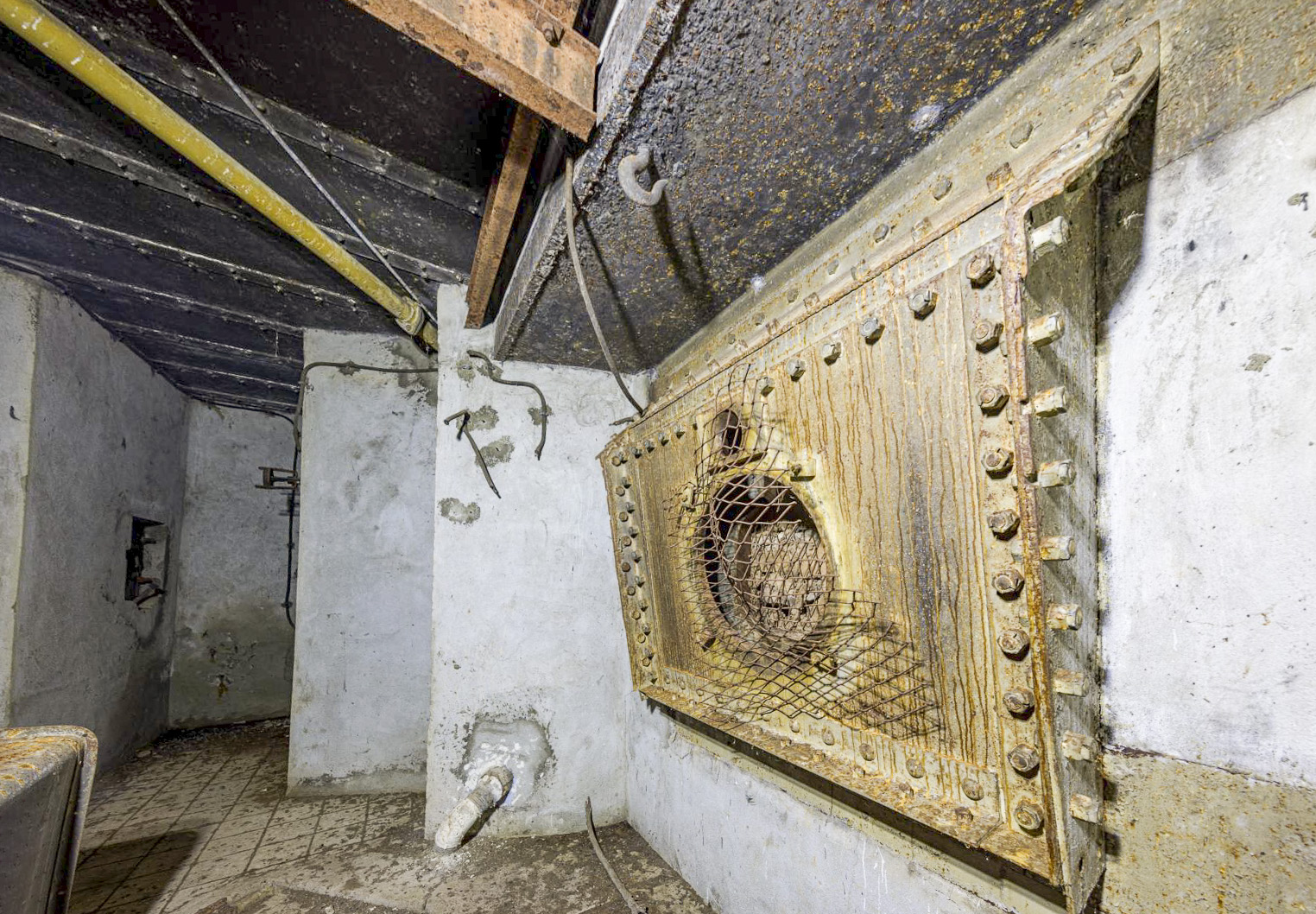

La casemate est dotée d'un système de ventilation electrique équipé de deux filtres à air
GENERALITES, Spécificités
Le canon obusier de la casemate de l'Arena est un modèle unique à mécanismes inversés.
Cette particularité est liée au plan de la casemate lui même inversé par rapport au plan usuel (Cte de St Cyprien).
Il a été réutilisé en 1950 pour ré-équiper le bloc 4 l'ouvrage de Saint Roch dans les Alpes et est aujourd'hui visible dans le musée de l’ouvrage de Fermont
ETAT ACTUEL , Etat - utilisation actuelle

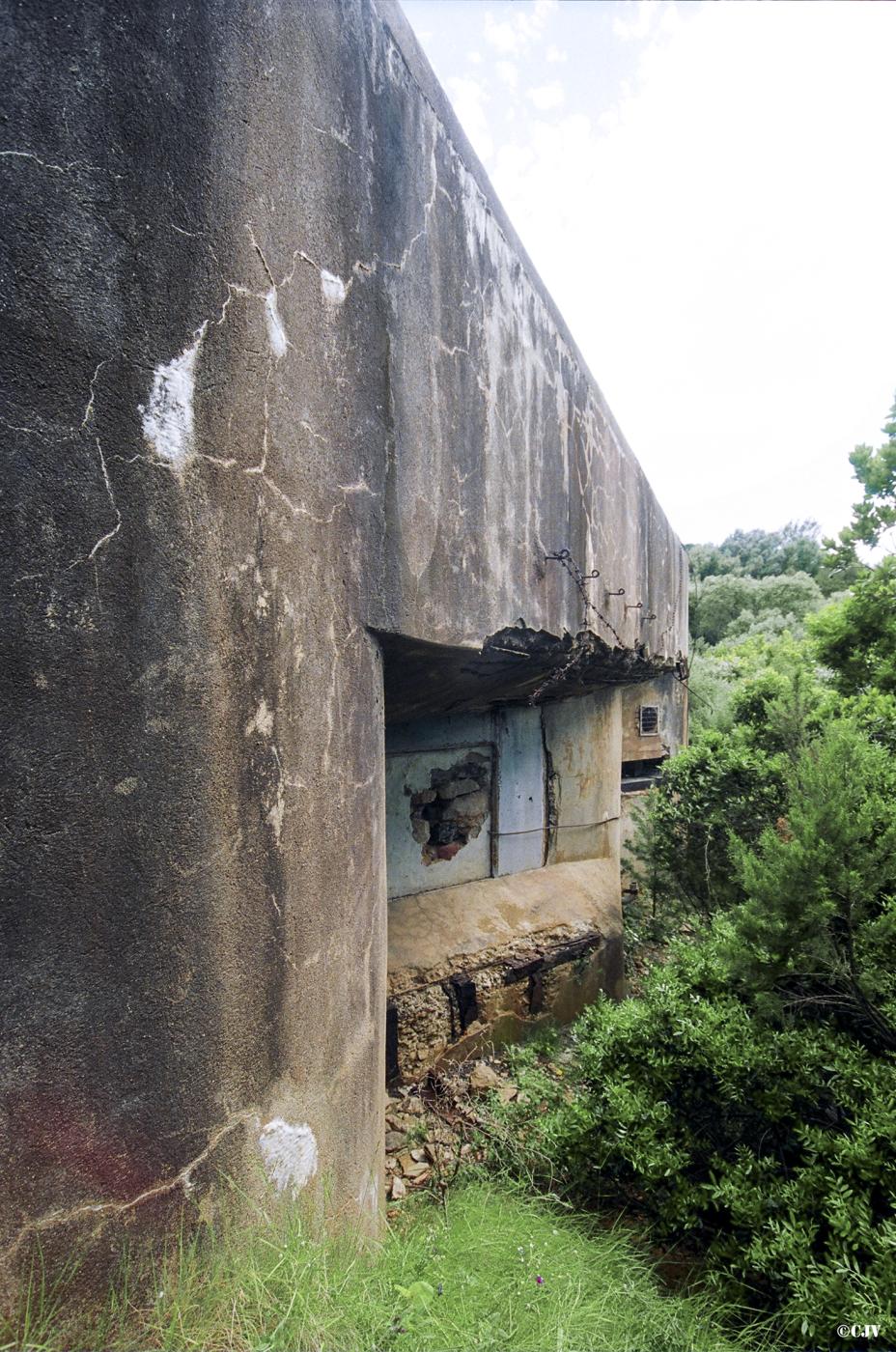

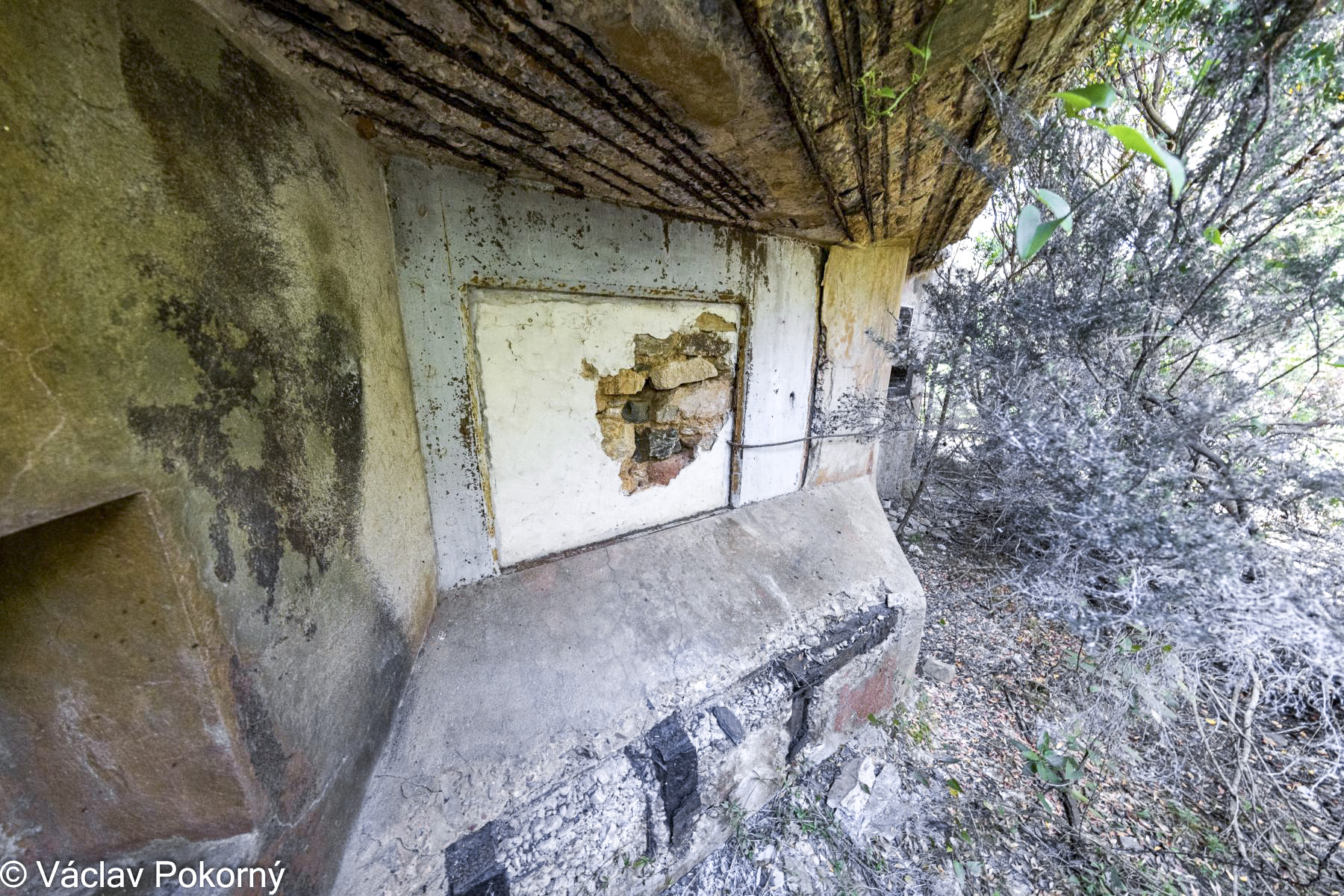

La casemate est encore visible, bien que largement enserrée dans un lotissement.
