E'
( Chambre de coupure - Avec central )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Philippsbourg
Quartier
Neunhoffen
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
NIEDERBRONN LES BAINS (67110)
Lieu-dit / Parcelle
Hochscheid
Coordonnées
48.960371 - 7.624410
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure grande taille avec central téléphonique - Protection renforcée - Accés en puit Accés en puit (trappe et échelle) Protection renforcée (dalle de 1m, murs de 1,25m) Local intérieur de 3m X 2m 50 NB : Ce type ne doit pas être confondu avec les chambres dans lesquelles un central a été i.......... Plus d'informations ... |
Notes et informations
CONSTRUCTION, Cartouche ou information constructeur
La désignation de la chambre de coupure (E') est gravée dans le puits d'accès.
CONSTRUCTION, Description
Chambre de coupure type A1 en puits
EQUIPEMENT, Transmissions
Selon le relevé allemand annexé à cette page, l'existence d'un central est indiqué dans cette chambre. Trois câbles à 14 paires et un câble à 38 paires sont non affectés.
Les photos ne confirment pas cette hypothèse.
Un PC important serait selon certaines sources à proximité.
Source(s) :
Doc #132735
Les photos ne confirment pas cette hypothèse.
Un PC important serait selon certaines sources à proximité.
Source(s) :
Doc #132735
GENERALITES, Localisation précise
Emplacement confirmé. En bordure d'un chemin, au pied du Wasenberg, non loin des habitations.
ETAT ACTUEL , Etat - utilisation actuelle
2021 - La chambre de coupure est vide de tout équipement.
La trappe est désolidarisée de ses charnières.
Le local intérieur est partiellement inondé.
Elle semble avoir subi un ferraillage intégral ces dernières années (pas de porte intérieure, aucun reste de boîtier ou équipement métallique en dehors de la trappe d'accès).
La trappe est désolidarisée de ses charnières.
Le local intérieur est partiellement inondé.
Elle semble avoir subi un ferraillage intégral ces dernières années (pas de porte intérieure, aucun reste de boîtier ou équipement métallique en dehors de la trappe d'accès).
Fils de discussion
Rectification type 5 messages, le dernier est de fandefortif le 17/11/2021
Page n° 12658 mise à jour le 14/08/2024 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)
Situation globale : la chambre de coupure à droite du chemin.
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 103419 - Taille écran 1800 x 1350 pixels
Prise le 14 nov. 2021 - Déposée le 18/11/2021
Prise le 14 nov. 2021 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
E' - (Chambre de coupure - Avec central)
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 12153 - Taille écran 960 x 720 pixels
Prise en juil. 2007 - Déposée le 18/11/2021
Prise en juil. 2007 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)
La chambre de coupure masquée par la végétation.
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 103420 - Taille écran 1800 x 1350 pixels
Prise le 14 nov. 2021 - Déposée le 18/11/2021
Prise le 14 nov. 2021 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)

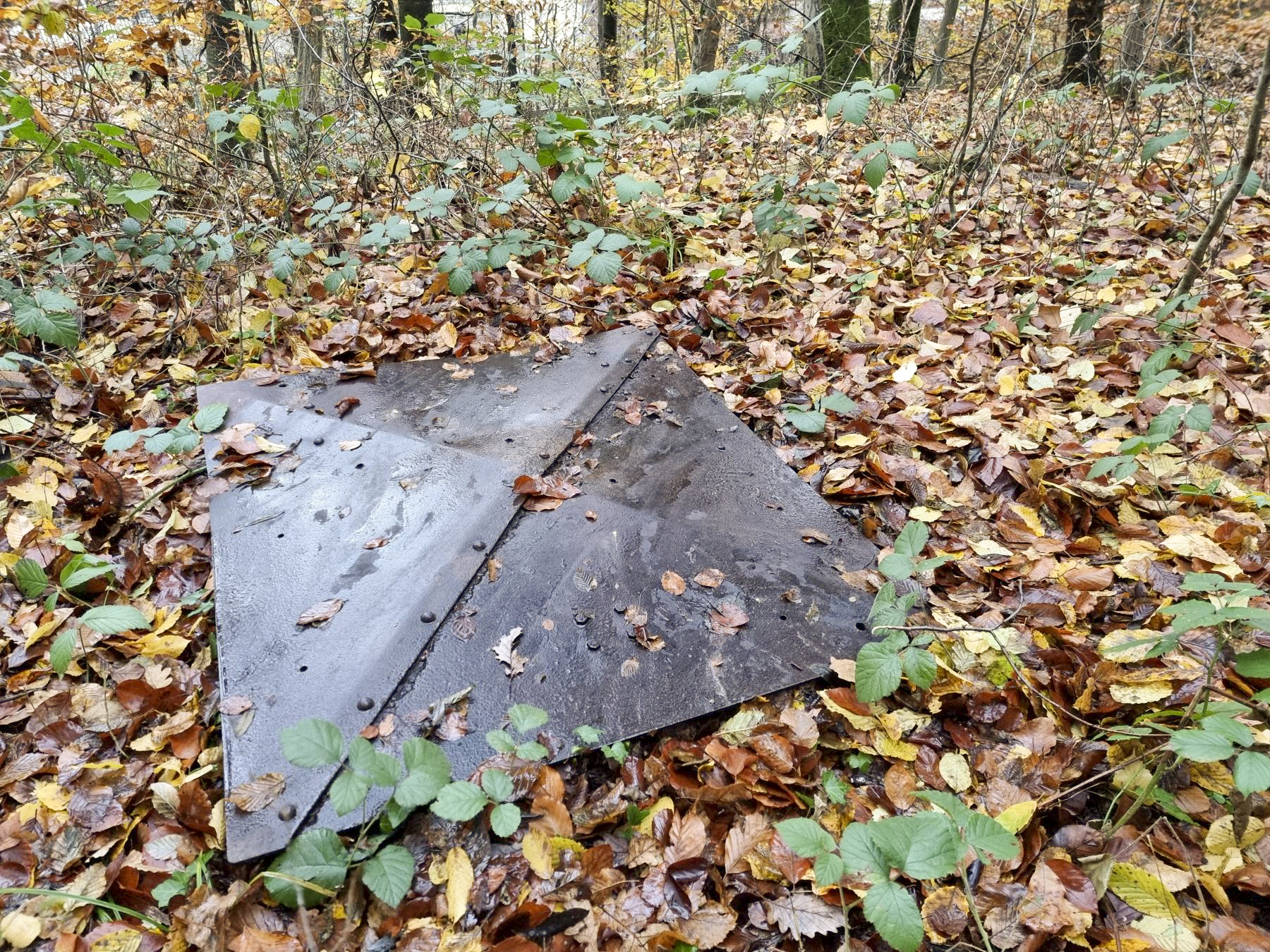

La trappe dégagée.
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 103421 - Taille écran 1800 x 1350 pixels
Prise le 14 nov. 2021 - Déposée le 18/11/2021
Prise le 14 nov. 2021 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)
La trappe ouverte (elle est désolidarisée de sa charnière).
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 103422 - Taille écran 1800 x 1350 pixels
Prise le 14 nov. 2021 - Déposée le 18/11/2021
Prise le 14 nov. 2021 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT

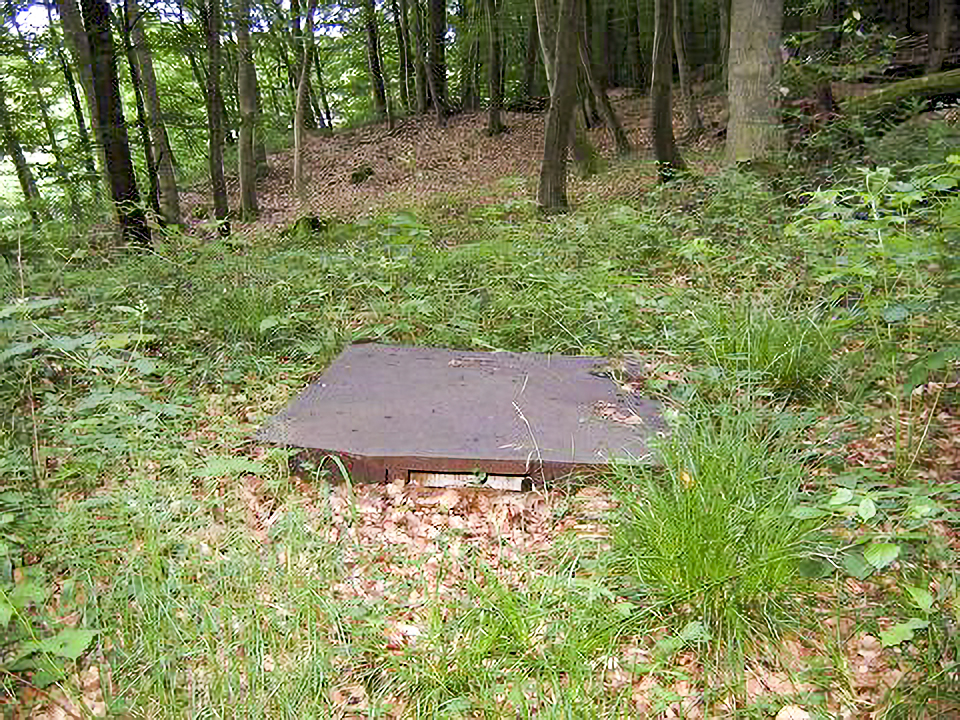

E' - (Chambre de coupure - Avec central)
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 12157 - Taille écran 480 x 360 pixels
Prise en juil. 2007 - Déposée le 21/03/2021
Prise en juil. 2007 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)
Puits d'accès à la chambre de coupure
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 103423 - Taille écran 1800 x 1350 pixels
Prise le 14 nov. 2021 - Déposée le 18/11/2021
Prise le 14 nov. 2021 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)

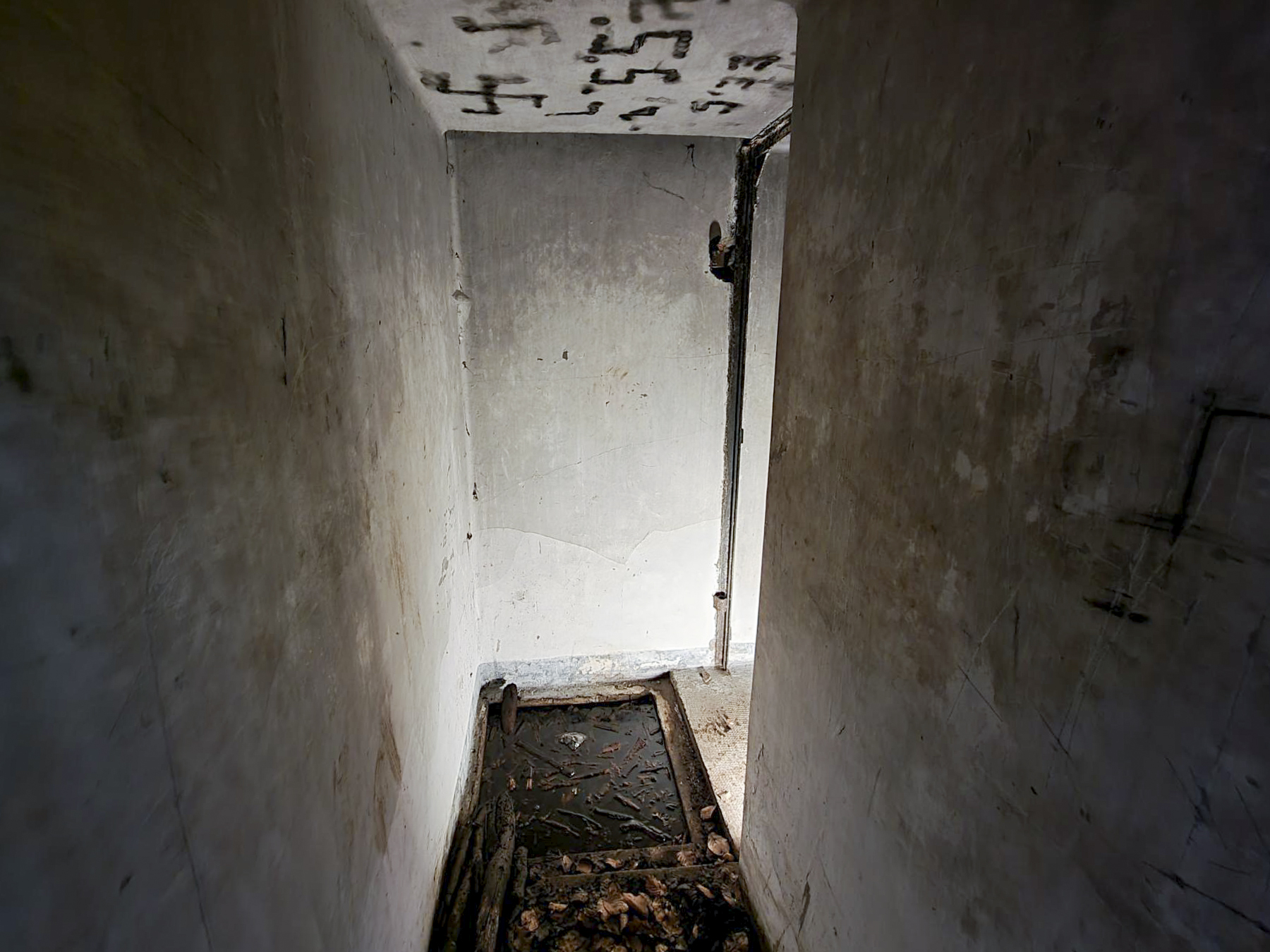

Couloir d'accès au local téléphonique. Absence de la porte métallique intérieure.
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 103424 - Taille écran 1800 x 1350 pixels
Prise le 14 nov. 2021 - Déposée le 18/11/2021
Prise le 14 nov. 2021 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
E' - (Chambre de coupure - Avec central)
Boitiers ouverts, noter qu'ils ont été totalement vidés des reglettes
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 12154 - Taille écran 960 x 720 pixels
Prise en juil. 2007 - Déposée le 18/11/2021
Prise en juil. 2007 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
E' - (Chambre de coupure - Avec central)
Les boitiers TM encore en place en 2012.
Auteur : STENGER Mathieu
CC BY - Paternité
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 103477 - Taille écran 1800 x 1350 pixels
Prise le 06 sept. 2012 - Déposée le 18/11/2021
Prise le 06 sept. 2012 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
E' - (Chambre de coupure - Avec central)

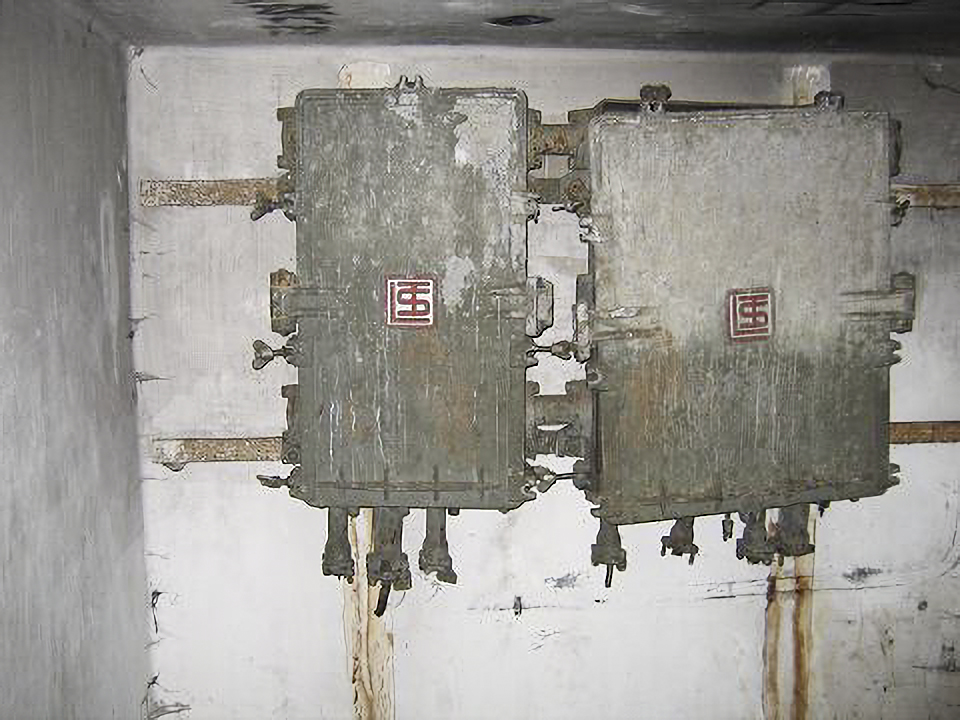

Boitiers refermés
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 12155 - Taille écran 960 x 720 pixels
Prise en juil. 2007 - Déposée le 18/11/2021
Prise en juil. 2007 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
E' - (Chambre de coupure - Avec central)
Boitiers de protection pour lignes de campagne
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 12156 - Taille écran 480 x 360 pixels
Prise en juil. 2007 - Déposée le 21/03/2021
Prise en juil. 2007 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)

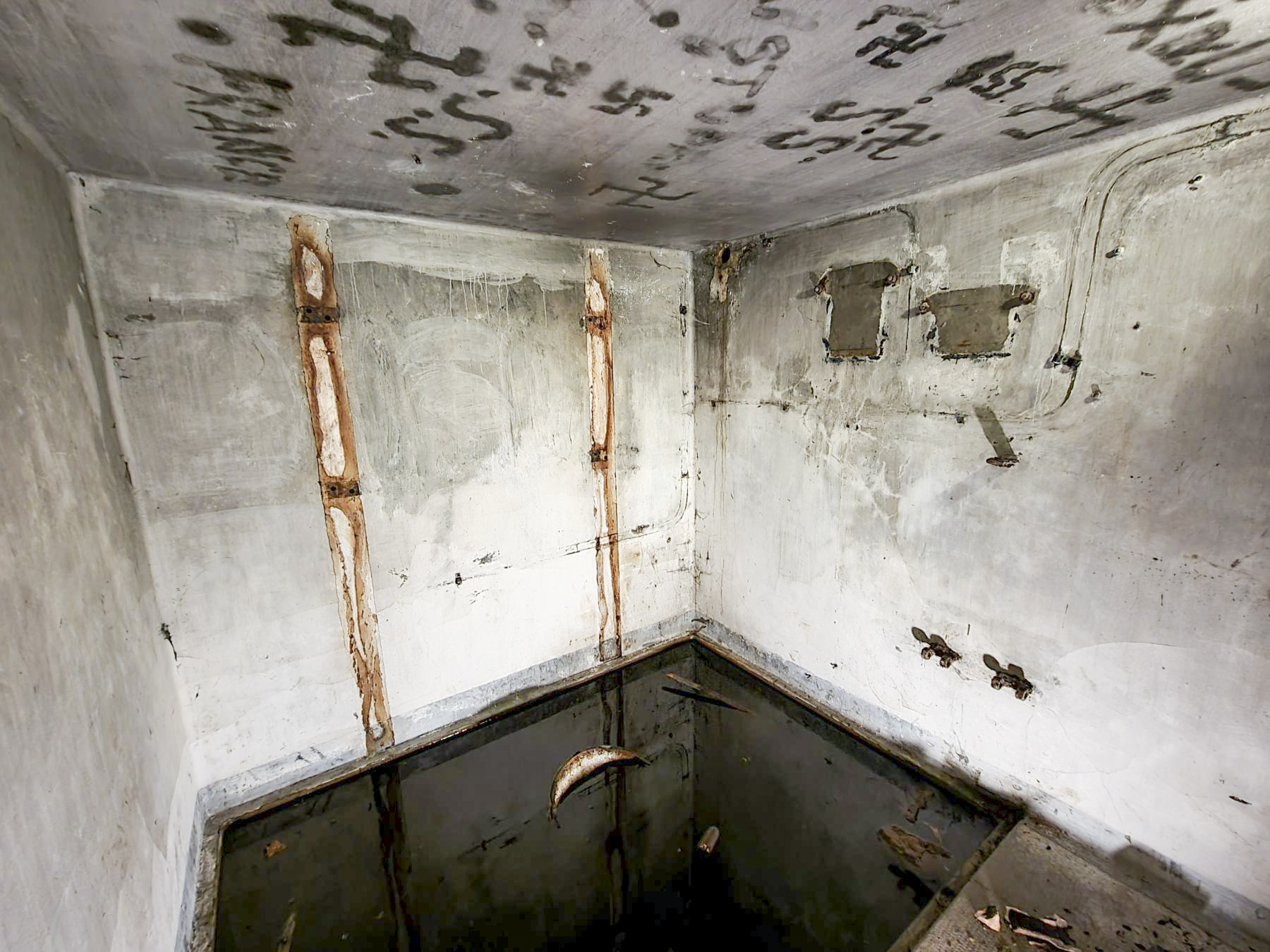

Vue globale de l'intérieur : intégralement vide et partiellement inondé.
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 103425 - Taille écran 1800 x 1350 pixels
Prise le 14 nov. 2021 - Déposée le 18/11/2021
Prise le 14 nov. 2021 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)
Ancien emplacement des boîtiers répartiteurs.
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 103426 - Taille écran 1800 x 1350 pixels
Prise le 14 nov. 2021 - Déposée le 18/11/2021
Prise le 14 nov. 2021 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)
Ancien emplacement des boîtiers de protection pour lignes de campagne.
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : DK_Antoine4
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 103427 - Taille écran 1800 x 1350 pixels
Prise le 14 nov. 2021 - Déposée le 18/11/2021
Prise le 14 nov. 2021 - Déposée le 18/11/2021
wikislides - © wikimaginot.eu
DK_Antoine4
E' - (Chambre de coupure - Avec central)

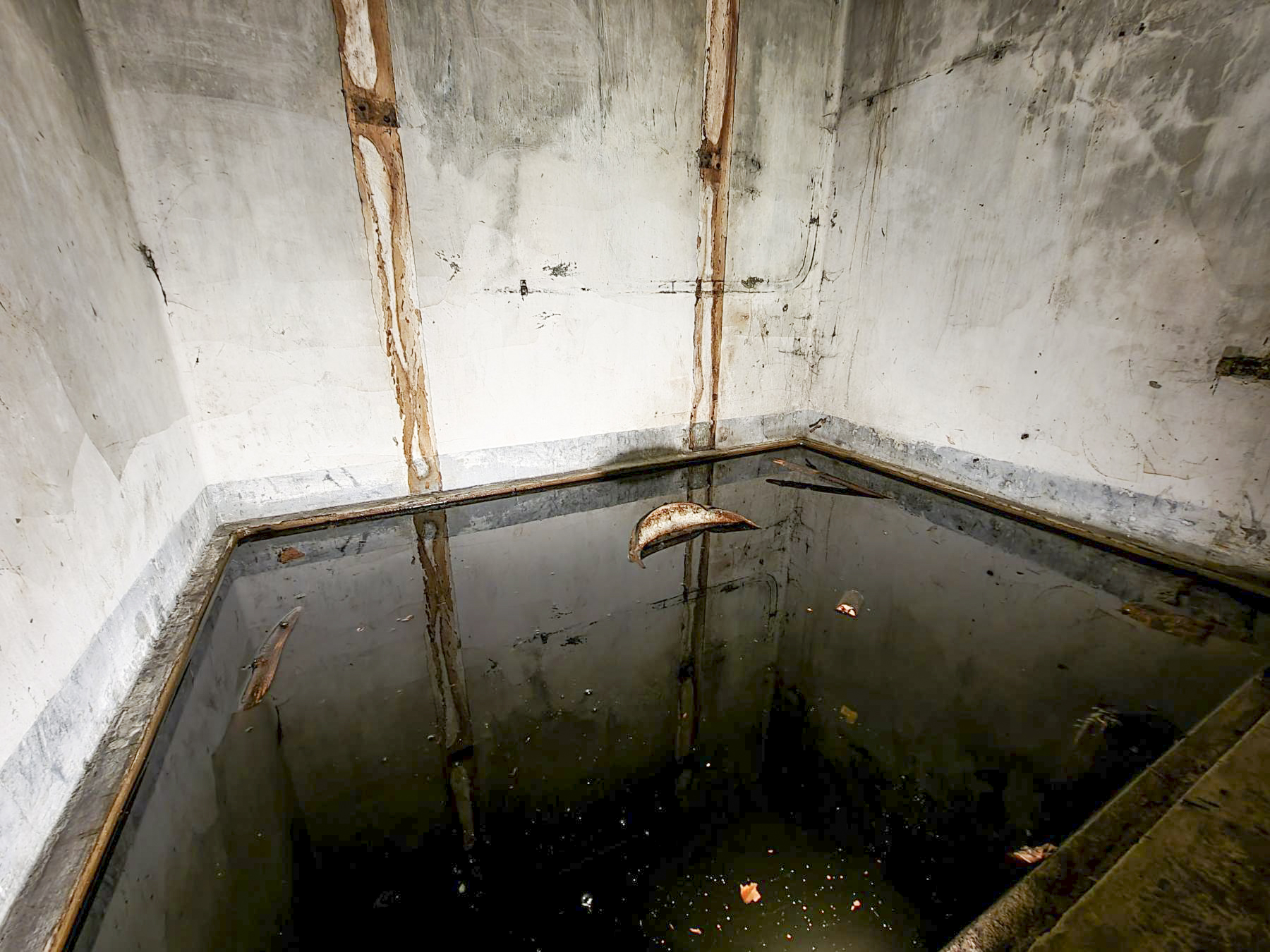

La chambre de coupure se remplit d'eau.
