LANGER ZUG

( PC de Quartier )









Secteur Fortifié
SFCO - SF Colmar

Sous Secteur
Dessenheim

Quartier

Maître d'ouvrage
MIL - Commandement

Constructeur
MOM

Année
Commune
RUSTENHART (68740)

Lieu-dit / Parcelle
OBERFELD

Coordonnées
47.929002 - 7.479660

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Plan sommaire








Notes et informations



CONSTRUCTION, Description

Le PC du quartier de Fessenheim est construit contre la digue gauche du Canal du Rhône au Rhin.

De plan type STG, il comprend une extension en construction légère, au principe de construction identique aux autres abris annexes, situés plus au sud. Il comporte encore, intérieurement, des traces de téléphonie.

Les abris annexes sont donc soit construits comme l'annexe du PC, par des murs en béton et des coffrages perdus pour la dalle haute composée de rails et de briques. D'autres sont plus rudimentaires, construits avec des tôles métro sans protection supplémentaire au dessus de ces dernières.

Le PC est une construction de type STG à deux entrées comportant trois pièces et une grande et deux petites.
Les entrées, une au nord et la seconde au sud, sont construites dans les oreillons, et donnent dans un couloir en chicane.
Dans le couloir Nord, se trouve une petite pièce comprenant des supports pour quatre étagères, des attaches pour câbles et une grille aération.

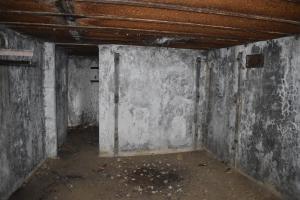

Au bout des couloirs on accède directement dans une grande salle.

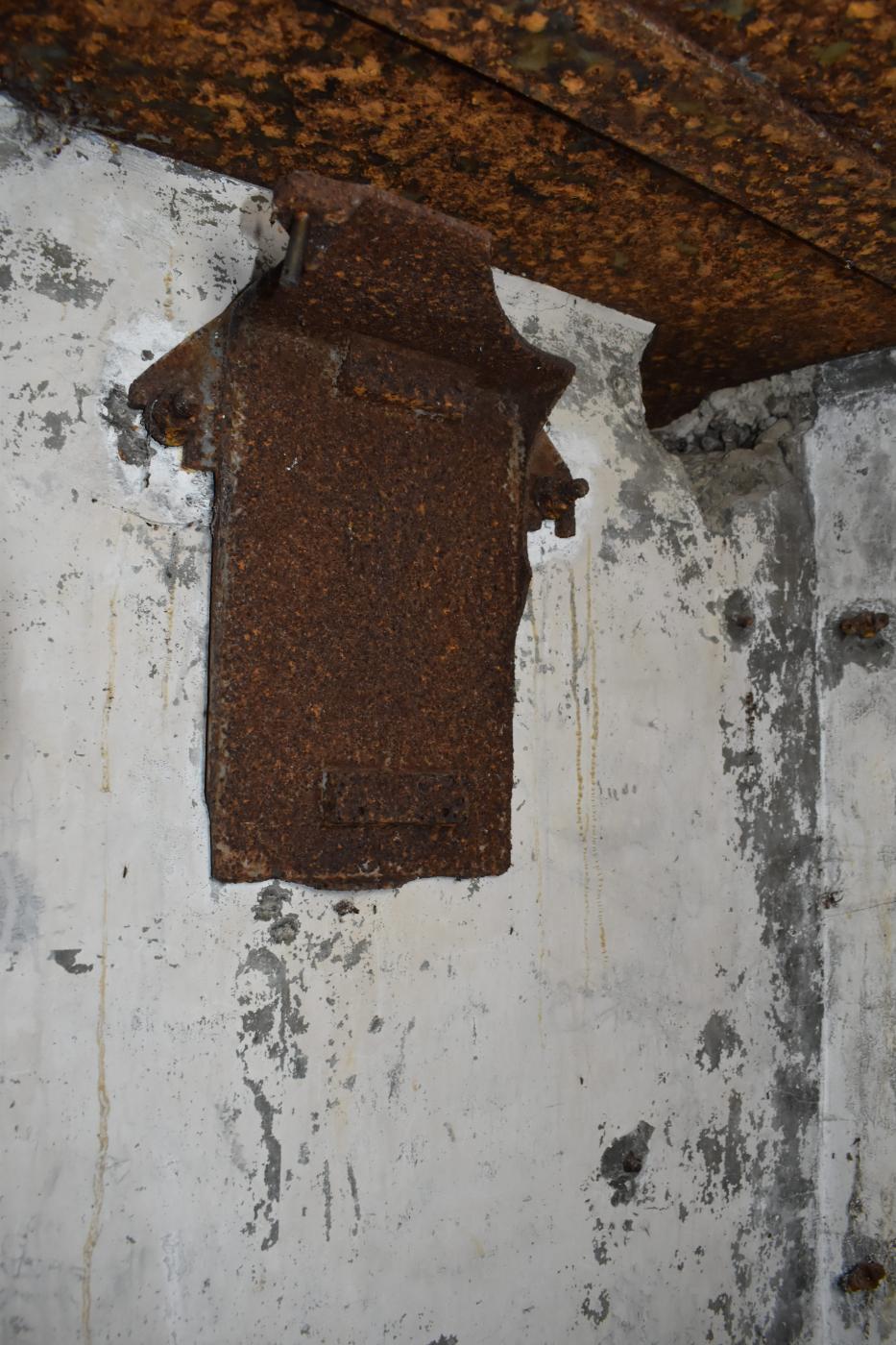

Dans la salle, des supports sont visibles aux murs.
Sur le mur sud de la salle se trouve une petite pièce dans laquelle arrivait les câbles de téléphone par quatre réservations.
Les goujons et attaches câble permette de penser que c’était le central téléphonique du PC.
Entre les deux entrées, sur la façade extérieure, a été construit une sorte d'abri en briques et hourdis en terre cuite comprenant deux fenêtres avec un encadrement en bois.


DENOMINATION, Dénominations alternatives

Sur la carte du SFC Colmar (Sélestat XXXVII-17) figure l'appellation P.C.263
Source(s) :
Carte Sélestat XXXVII-17 du 31-01-1940



EQUIPEMENT, Transmissions

Le PC était équipé d’un central pour 16 directions sous carter e-étanche TM32 et d’un répartiteur type 2bis pour 56 circuits.
Il y avait probablement un boitier de protection pour 6 départs de lignes de campagne.
Source(s) :
Interprétation des emplacements par Pascal Lambert



ETAT ACTUEL , Etat - utilisation actuelle

Situé le long de la digue du canal, le dessus est entièrement envahi par la végétation.
