O46 - MADONE de GORBIO Nord
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFAM - SF Alpes-Maritimes
Sous Secteur
Corniches
Quartier
Saint Agnes
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
1940
Commune
PEILLE (06440)
Lieu-dit / Parcelle
Coordonnées
43.806811 - 7.425993
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
La STG édite le 21 Septembre 1939 une "Note relative aux types d'ouvrages bétonnés de fortification de campagne" dont le but est de proposer un ensemble de blockhaus légers et standardisés pouvant être construits par les troupes d'intervalle non spécialistes pour renforcer une position défensive. Cette note est accompagnée d'un Album de pl..........
Plus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
L'armement du blockhaus est composé d'une mitrailleuse et d'un FM.
CONSTRUCTION, Description
La casemate de la Madone de Gorbio Nord est en fait un blockhaus prévu pour une mitrailleuse.
Il est dépourvu de tout cuirassement, porte ou équipement technique, et sa protection est d'un degré inférieur au n°1 (murs 1,25m, toiture 1,00m, résistance au 105mm ou à un coup unique de 155m)
Il est dépourvu de tout cuirassement, porte ou équipement technique, et sa protection est d'un degré inférieur au n°1 (murs 1,25m, toiture 1,00m, résistance au 105mm ou à un coup unique de 155m)
CONSTRUCTION, Mission, ou Fonction de l'objet
Interdiction du sentier entre Gorbio et le col de la Madone
DENOMINATION, Dénominations alternatives
Aussi connu sous la dénomination C21 (recensement d'après-guerre)
HISTORIQUE, Construction
Les blocs O45 à O52 constituent les éléments d'une ligne d'arrêt, en cours de constitution juste en arrière de la ligne de résistance en Juin 1940.
La moindre criticité de ces blocs ont poussé le Génie du SFAM à choisir le standard STG - Album n°1 de fortification de campagne légère.
La moindre criticité de ces blocs ont poussé le Génie du SFAM à choisir le standard STG - Album n°1 de fortification de campagne légère.
Page n° 13268 mise à jour le 10/03/2021 -
© wikimaginot.eu 2017 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Inconnu - Droits réservés

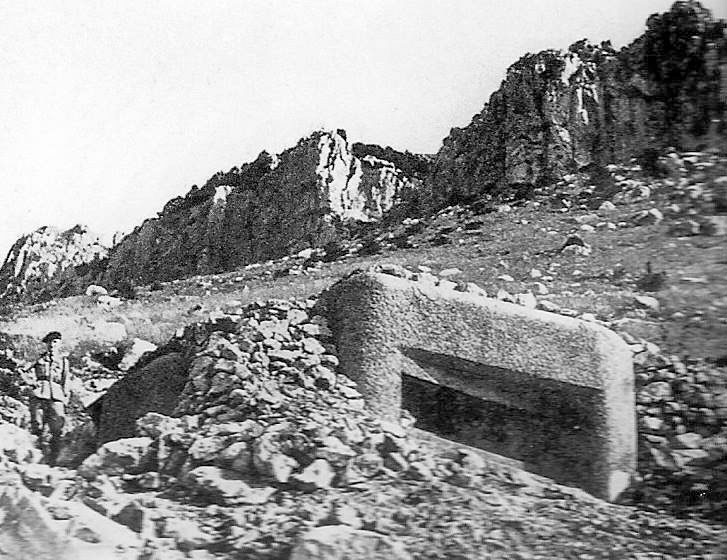

MADONE de GORBIO Nord En 1940
Auteur : Inconnu
Droits réservés
Photo n° 56317 - Taille écran 727 x 560 pixels
Prise en 1940 - Déposée le 20/03/2017
Prise en 1940 - Déposée le 20/03/2017
wikislides - © wikimaginot.eu
LOVINY Alain
Madone de Gorbio Nord
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique Photo n° 21729 - Taille écran 999 x 650 pixels
Déposée le 17/03/2014
Déposée le 17/03/2014
wikislides - © wikimaginot.eu
LOVINY Alain
Madone de Gorbio Nord
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique Photo n° 21727 - Taille écran 995 x 697 pixels
Déposée le 17/03/2014
Déposée le 17/03/2014
wikislides - © wikimaginot.eu
Jean-François PERRIGAULT
MADONE de GORBIO Nord ( O 46 )

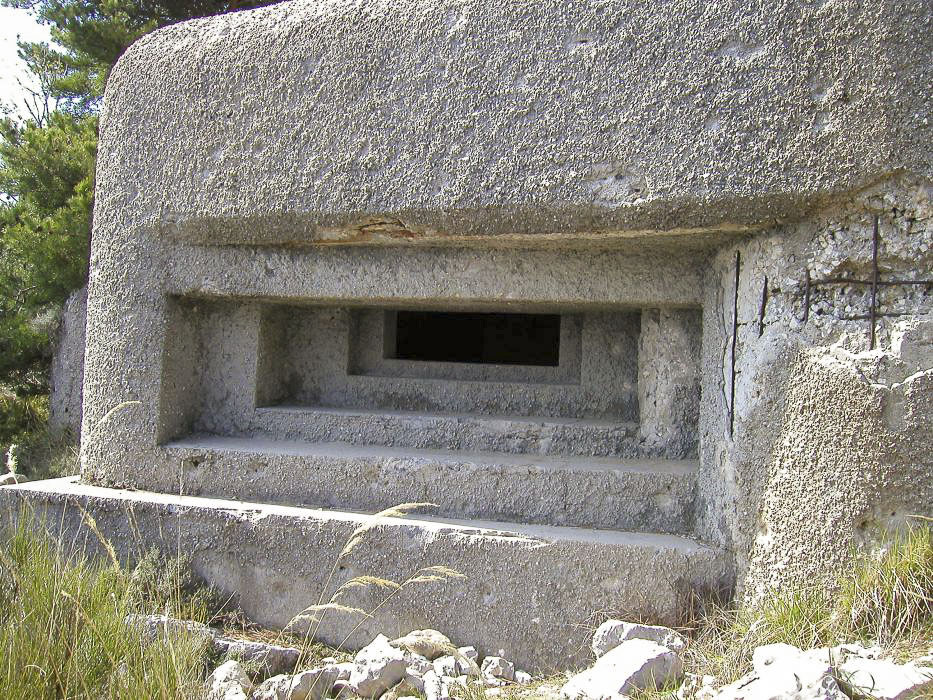

Vue de face du créneau qui couvre le Sud-Est
Auteur : Jean-François PERRIGAULT
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Jean-François PERRIGAULT
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 18192 - Taille écran 933 x 700 pixels
Prise le 13 avril 2009 - Déposée le 06/04/2013
Prise le 13 avril 2009 - Déposée le 06/04/2013
wikislides - © wikimaginot.eu
ELLENA-CUNY
Madone de Gorbio Nord
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 44387 - Taille écran 1200 x 676 pixels
Prise en 2012 - Déposée le 21/03/2016
Prise en 2012 - Déposée le 21/03/2016
wikislides - © wikimaginot.eu
ELLENA-CUNY
Madone de Gorbio Nord
2012
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 44388 - Taille écran 1200 x 676 pixels
Prise en 2012 - Déposée le 21/03/2016
Prise en 2012 - Déposée le 21/03/2016
wikislides - © wikimaginot.eu
LOVINY Alain
Madone de Gorbio Nord
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique Photo n° 21728 - Taille écran 994 x 700 pixels
Déposée le 17/03/2014
Déposée le 17/03/2014
wikislides - © wikimaginot.eu
ELLENA-CUNY
Madone de Gorbio Nord
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 44386 - Taille écran 1200 x 676 pixels
Prise en 2012 - Déposée le 21/03/2016
Prise en 2012 - Déposée le 21/03/2016
wikislides - © wikimaginot.eu
LOVINY Alain
Madone de Gorbio Nord

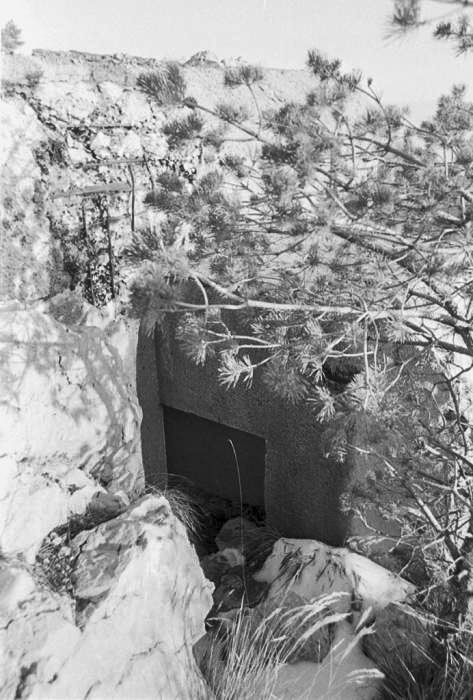

L\'accès au blockhaus
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique Photo n° 21730 - Taille écran 473 x 700 pixels
Déposée le 17/03/2014
Déposée le 17/03/2014
wikislides - © wikimaginot.eu

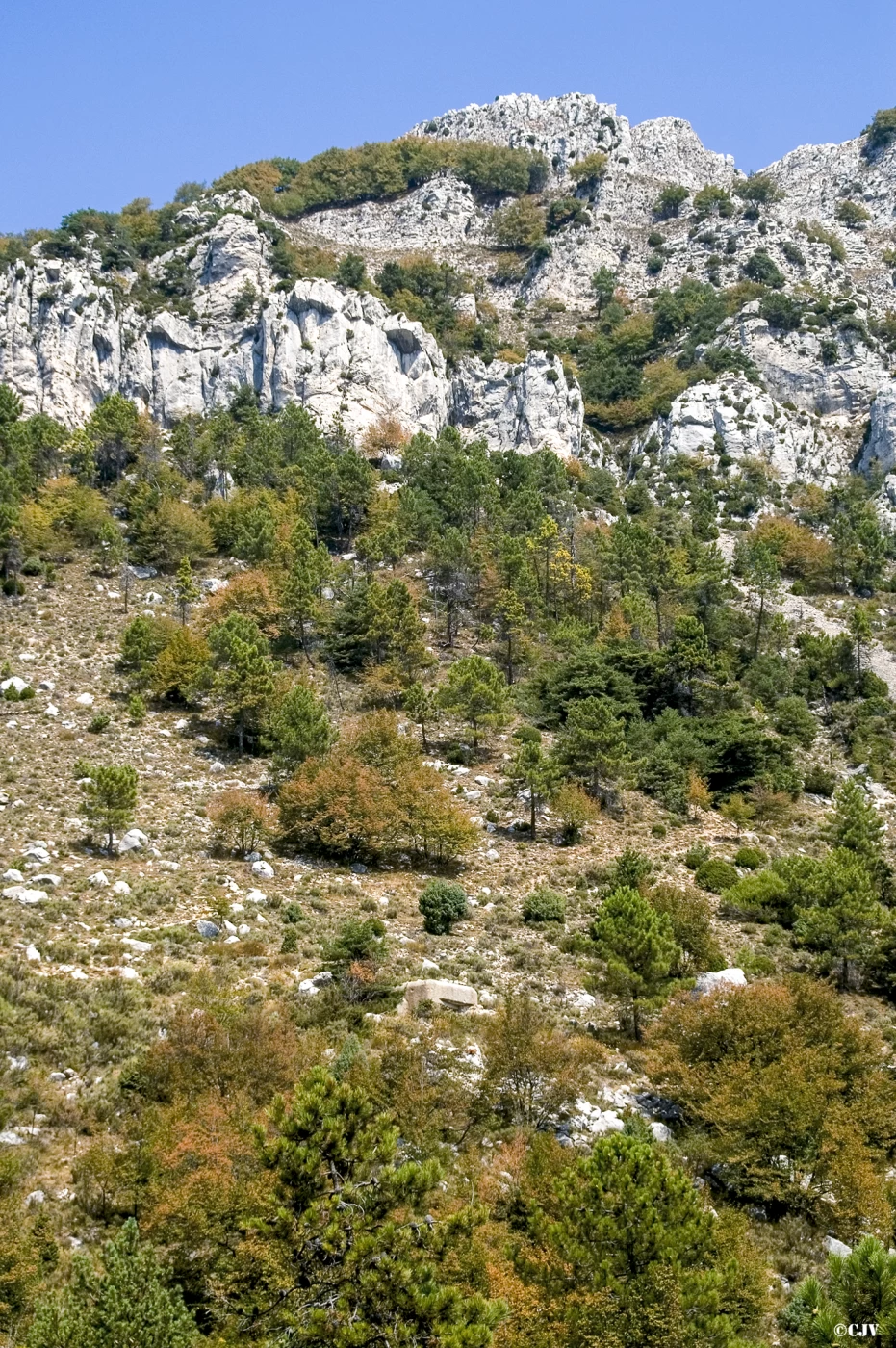

CJ Vermeulen
MADONE de GORBIO Nord
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 32266 - Taille écran 465 x 700 pixels
Prise le 30 août 2007 - Déposée le 29/05/2015
Prise le 30 août 2007 - Déposée le 29/05/2015
wikislides - © wikimaginot.eu
ELLENA-CUNY
Madone de Gorbio Nord
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 44390 - Taille écran 1200 x 676 pixels
Prise en 2012 - Déposée le 21/03/2016
Prise en 2012 - Déposée le 21/03/2016
wikislides - © wikimaginot.eu
CJ Vermeulen
MADONE de GORBIO Nord

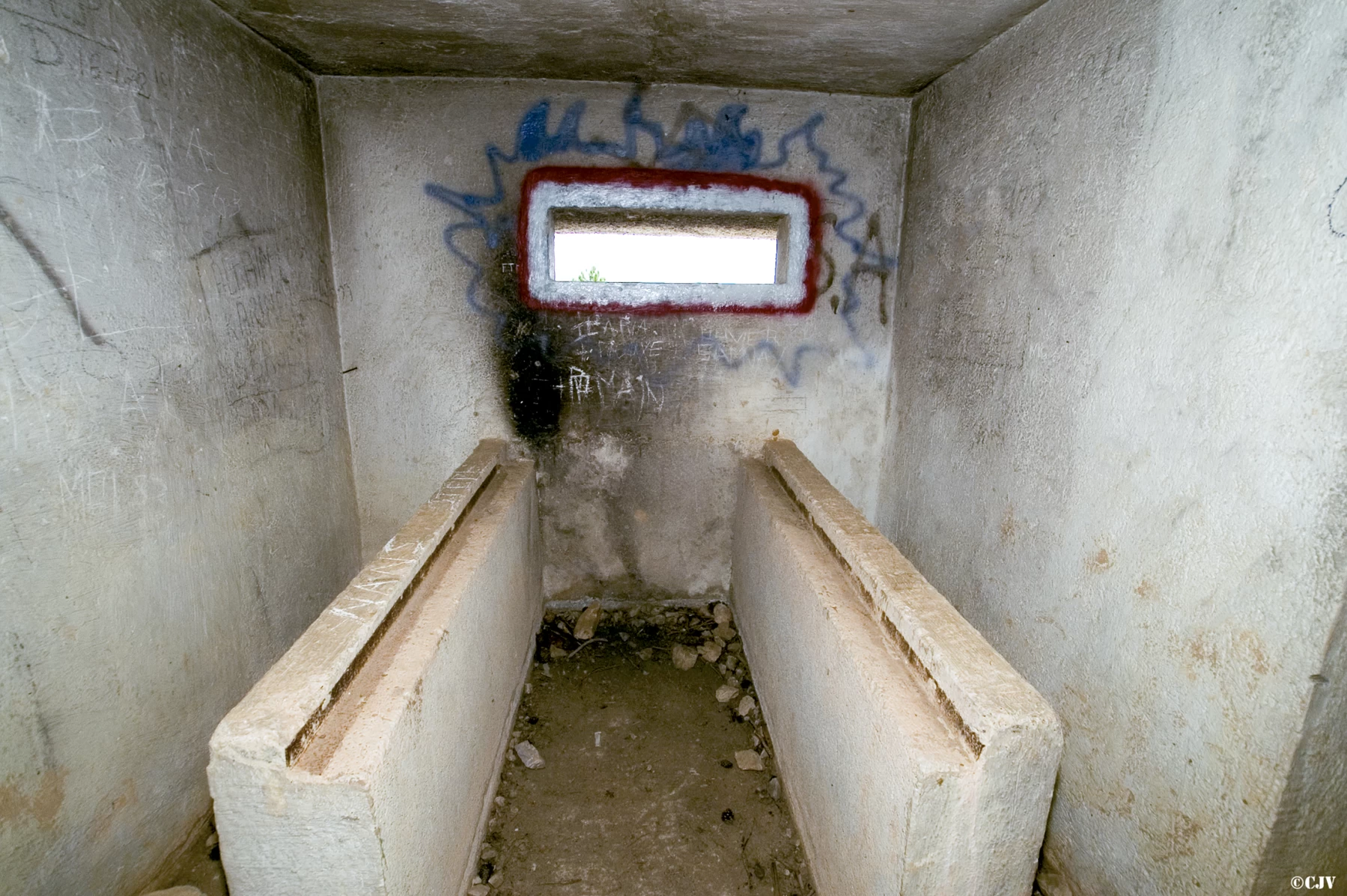

La chambre de tir
