PA du CARREFOUR 252-4
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFMU - SF Mulhouse
Sous Secteur
Schlierbach
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
KEMBS (68680)
Lieu-dit / Parcelle
Coordonnées
47.673737 - 7.486950
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Description
Blockhaus pour une mitrailleuse axée sur la route de Sierent à Kembs. Un créneau pour FM protégeait le flanc gauche du blockhaus.
Le blockhaus est placé sous la crête d'un léger relief. L'entrée est ceinturée par un mur de protection percé d'un créneau frontal (observation ou protection). Il forme une espèce de petite 'place' qui devait être recouvert d'un filet de camouflage (supports encore présents).
Cette petite 'place' est reliée à une ancienne carrière (creusé à la limite de la crête de ce petit relief) par une tranchée couvert bétonnée d'une dizaine de mètre environ.
Le blockhaus est placé sous la crête d'un léger relief. L'entrée est ceinturée par un mur de protection percé d'un créneau frontal (observation ou protection). Il forme une espèce de petite 'place' qui devait être recouvert d'un filet de camouflage (supports encore présents).
Cette petite 'place' est reliée à une ancienne carrière (creusé à la limite de la crête de ce petit relief) par une tranchée couvert bétonnée d'une dizaine de mètre environ.
Les blockhaus pour mitrailleuse des environs de Kembs sont de la famille des blockhaus de flanquement, mais agissent parfois en frontal.
Leurs portes sont ou étaient verrouillées par des portes blindées identiques aux casemates CORF mais aux coins arrondis. On peut trouver des portes identiques sur les blockhaus de digue de la Sarre.
Leurs armement sont protégés par des trémies de type A pour les FM, C2R pour les mitrailleuses.
Leurs intérieurs ne comporte plus ou non jamais comporté déquipements.
Leurs portes sont ou étaient verrouillées par des portes blindées identiques aux casemates CORF mais aux coins arrondis. On peut trouver des portes identiques sur les blockhaus de digue de la Sarre.
Leurs armement sont protégés par des trémies de type A pour les FM, C2R pour les mitrailleuses.
Leurs intérieurs ne comporte plus ou non jamais comporté déquipements.
CONSTRUCTION, Environnement
Point d'appui situé autour du carrefour entre le chemin forestier central de la forêt de la Hardt (nord-sud) et la route de Sierentz à Kembs.
EQUIPEMENT, Transmissions
Le blockhaus était relié au réseau téléphonique de la fortification par une arrivée souterraine
Page n° 13335 mise à jour le 26/03/2024 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Les Gardiens du Rhin
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

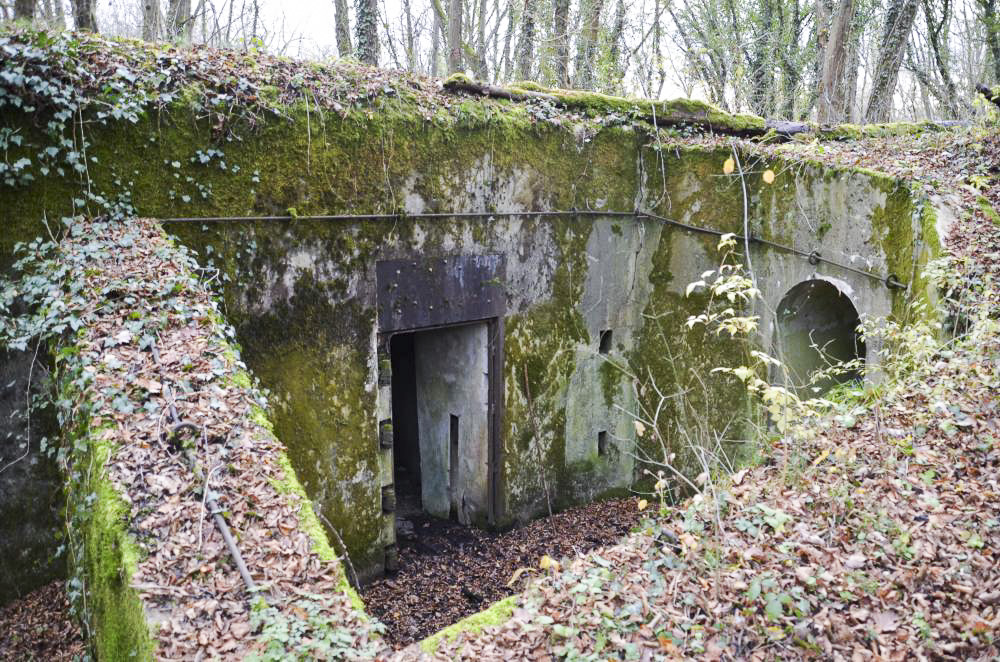

Vue générale extérieure
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 13035 - Taille écran 1000 x 666 pixels
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

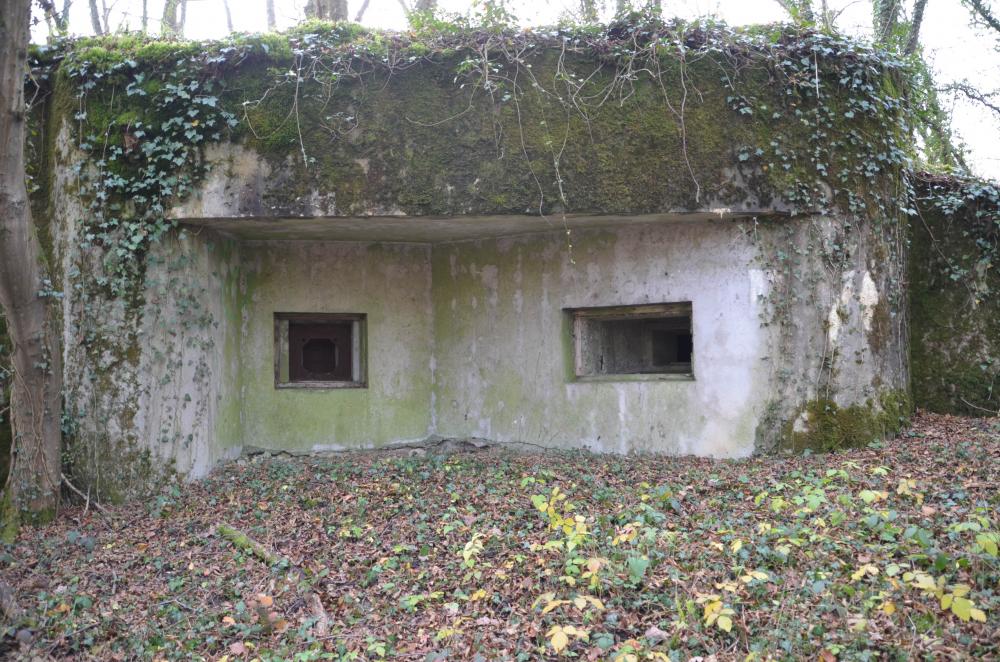

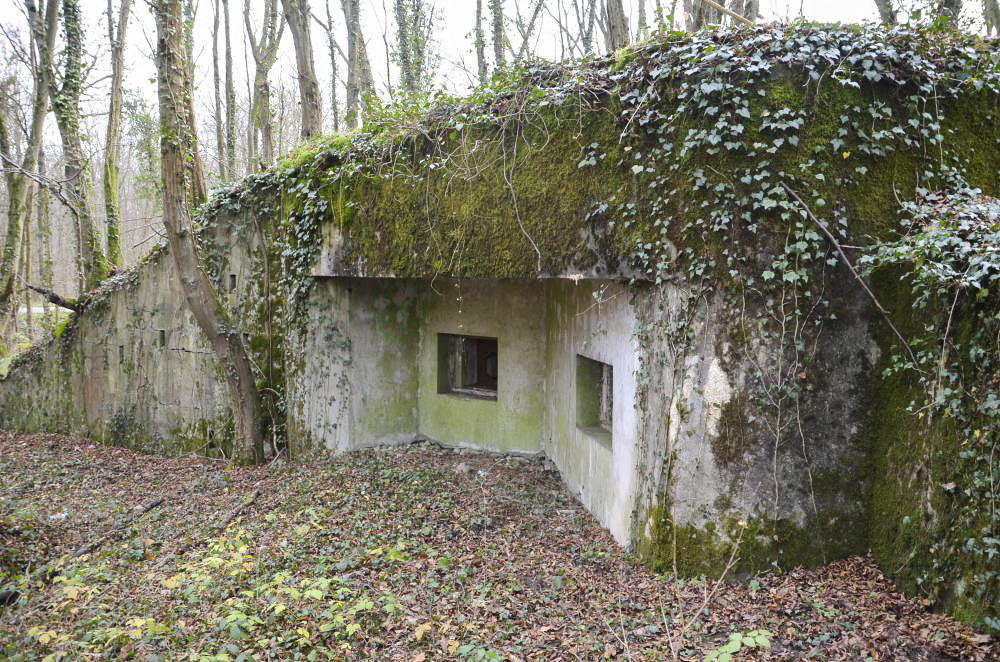

Vue sur les créneaux de tir avec la visière.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16794 - Taille écran 1000 x 662 pixels
Prise le 24 nov. 2012 - Déposée le 30/11/2012
Prise le 24 nov. 2012 - Déposée le 30/11/2012
wikislides - © wikimaginot.eu
D. Froehly
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

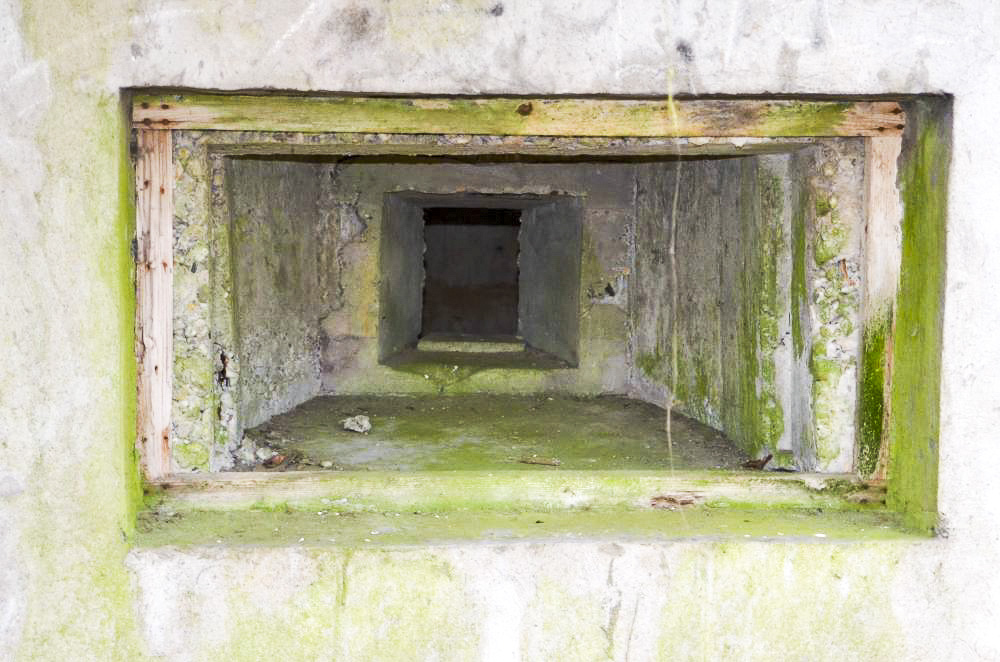

Créneau de tir sans volet blindé, situé à droite vu depuis l'extérieur
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16797 - Taille écran 1000 x 662 pixels
Prise le 24 nov. 2012 - Déposée le 14/11/2020
Traitée par: Lia Vermeulen
Prise le 24 nov. 2012 - Déposée le 14/11/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

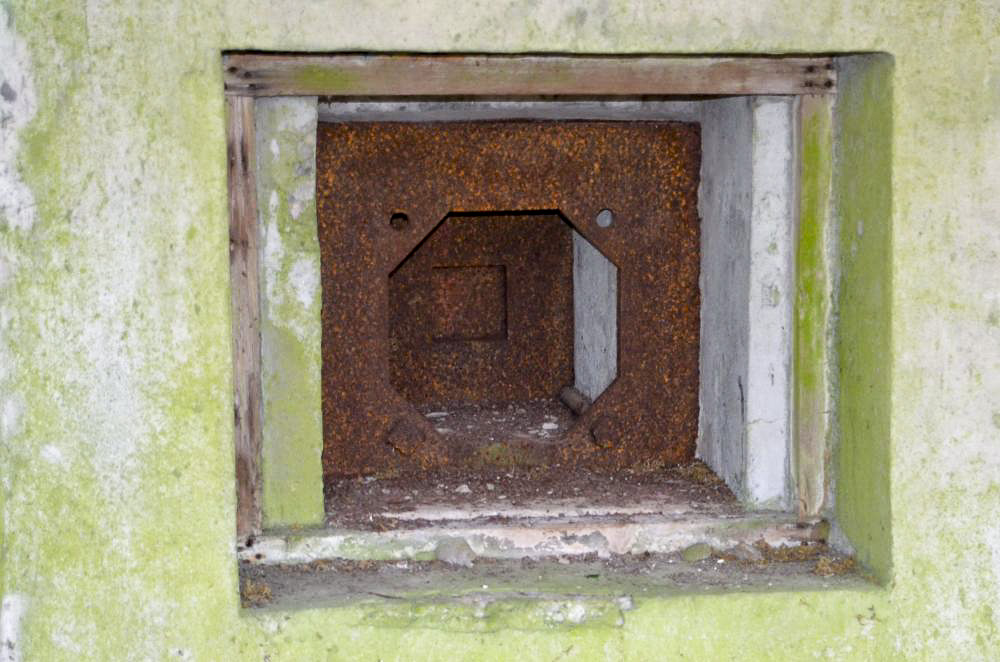

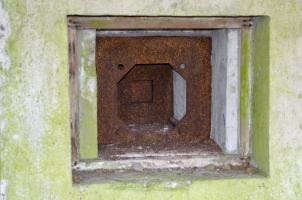

Créneau de tir avec volet blindé, à situé à gauche vu depuis l'éxtérieur
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16796 - Taille écran 1000 x 662 pixels
Prise le 24 nov. 2012 - Déposée le 30/11/2012
Traitée par: Lia Vermeulen
Prise le 24 nov. 2012 - Déposée le 30/11/2012
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

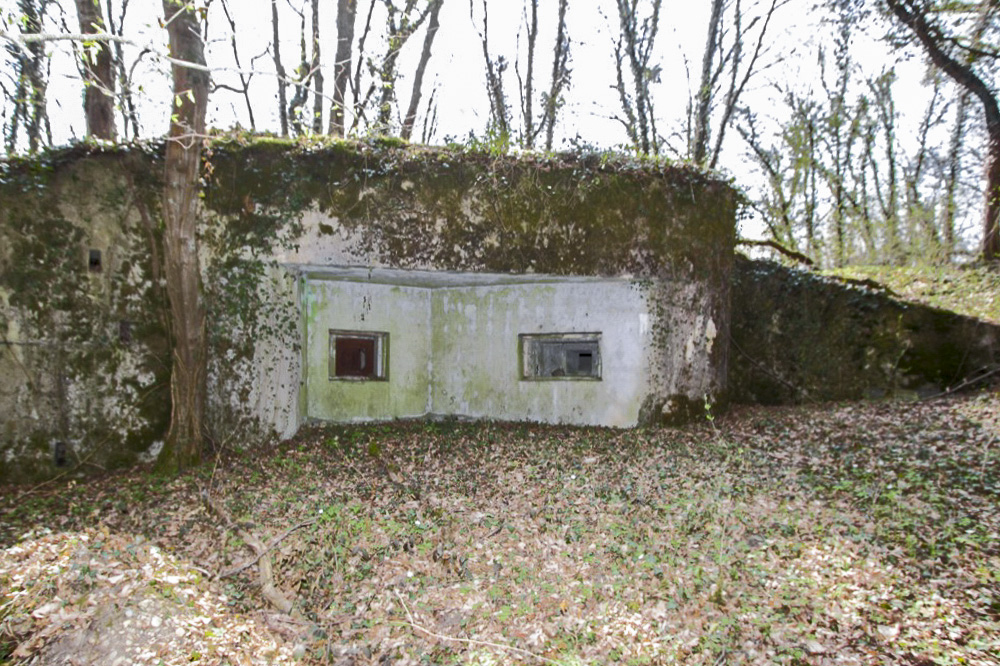

Vue extérieur
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16795 - Taille écran 1000 x 662 pixels
Prise le 24 nov. 2012 - Déposée le 30/11/2012
Traitée par: Lia Vermeulen
Prise le 24 nov. 2012 - Déposée le 30/11/2012
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Les Gardiens du Rhin
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

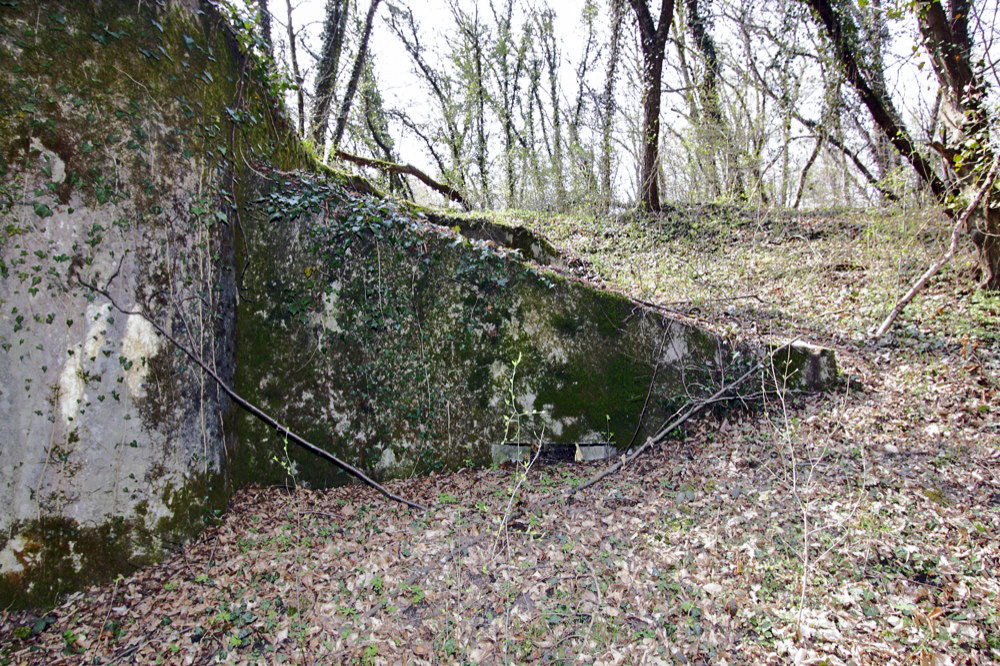

Le mur de protection de l'entrée
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 13036 - Taille écran 1000 x 666 pixels
Déposée le 01/04/2012
Traitée par: Lia Vermeulen
Déposée le 01/04/2012
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Les Gardiens du Rhin
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

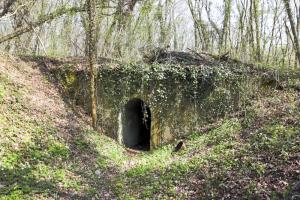

L'entrée de la galerie depuis l'ancienne carrière
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 13038 - Taille écran 1000 x 666 pixels
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)
Tunnel d'accès venant de l'arrière depuis une ancienne carrière. Il a une longueur de 6,90 m et large de 1,10 m sur une hauteur au milieu de l'arc de 2,05 m. l'arc débute à une hauteur de 1,60m.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16799 - Taille écran 463 x 700 pixels
Prise le 24 nov. 2012 - Déposée le 14/11/2020
Traitée par: Lia Vermeulen
Prise le 24 nov. 2012 - Déposée le 14/11/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Les Gardiens du Rhin
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)
La petite place formée par le mur de protection
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 13037 - Taille écran 1000 x 666 pixels
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

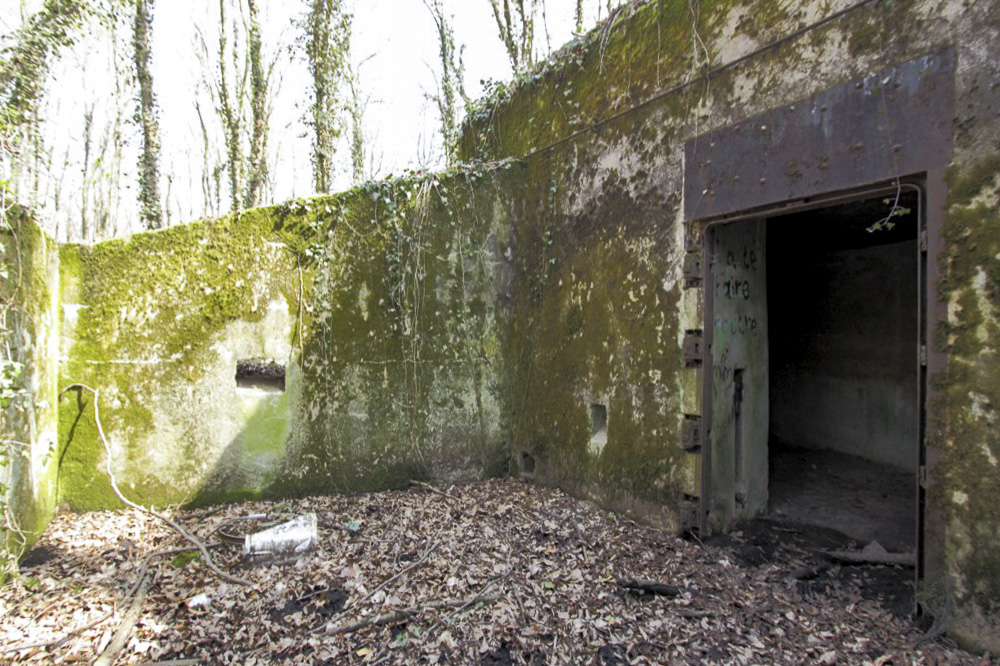

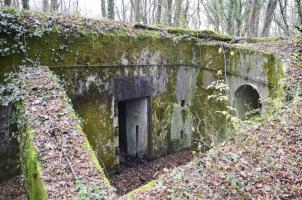

Cour intérieure, de 4,2 m x 3,0 m environ. Sur les bords on voit des barres qui pouvaient servir à accrocher un filet de camouflage. La porte du blockhaus à gauche est entourée de blindage, et celle de droite est un couloir en forme de tunnel vers l'extérieur.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16798 - Taille écran 1000 x 662 pixels
Prise le 24 nov. 2012 - Déposée le 30/11/2012
Traitée par: Lia Vermeulen
Prise le 24 nov. 2012 - Déposée le 30/11/2012
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Les Gardiens du Rhin
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

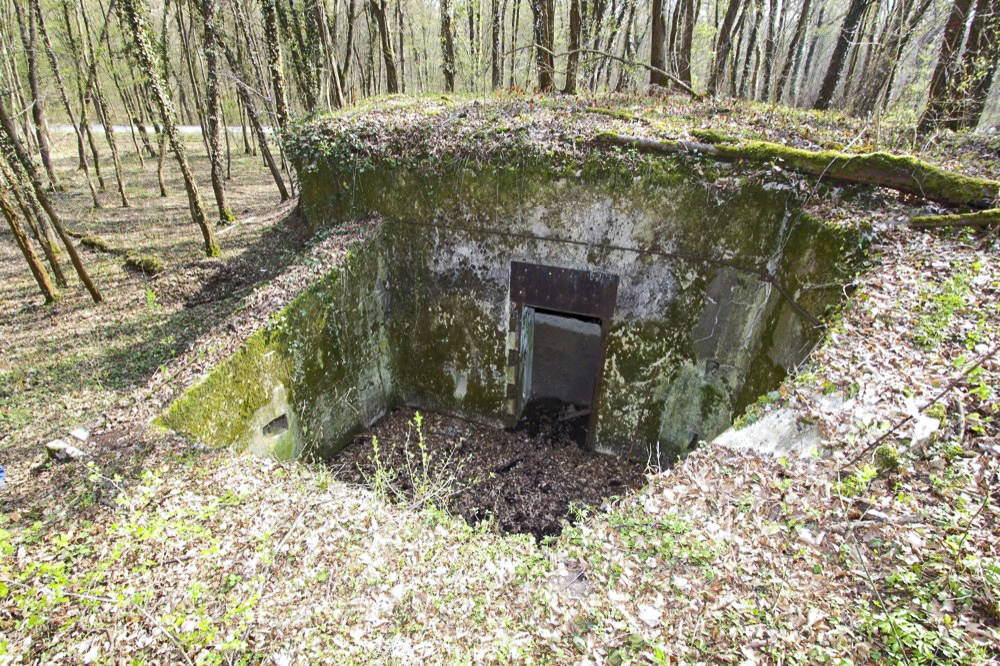

L'entrée du blockhaus depuis la petite place
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 13039 - Taille écran 1000 x 666 pixels
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Les Gardiens du Rhin
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

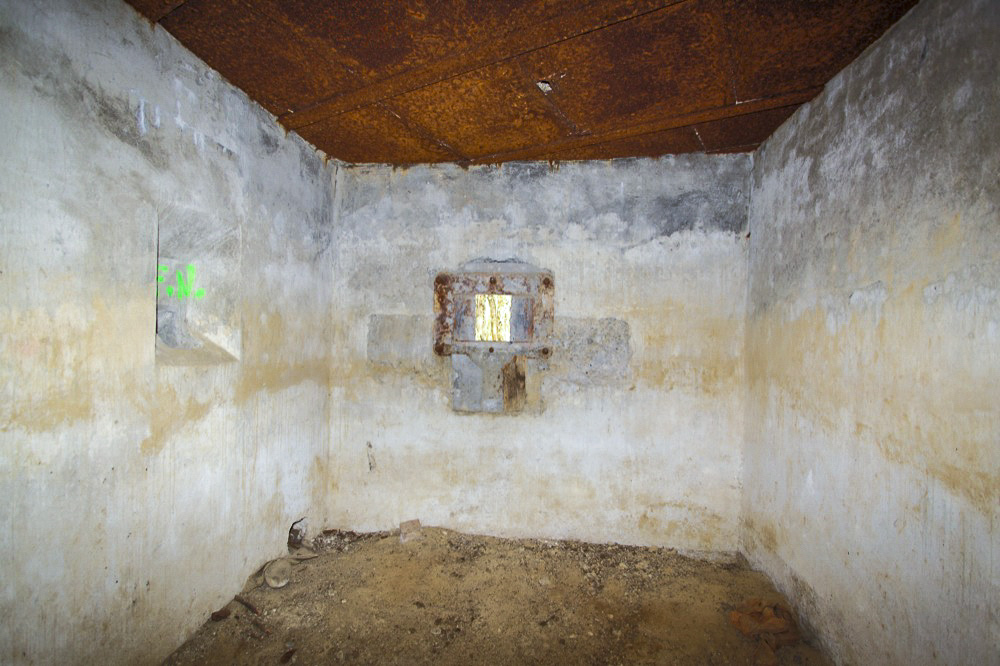

La chambre de tir
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 13040 - Taille écran 1000 x 666 pixels
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Les Gardiens du Rhin
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)

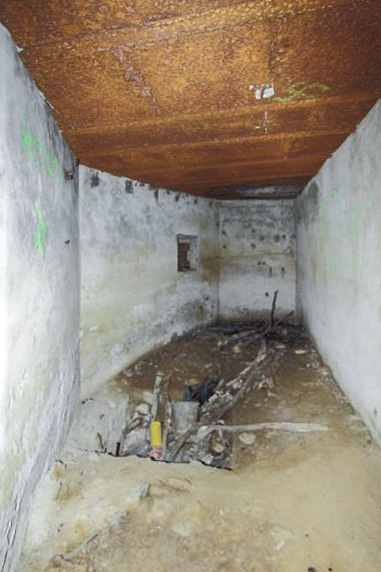

Vue intérieure
Remarquez la fosse comblée ou devait probablement arriver le ou les câbles du réseau téléphonique
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur
Remarquez la fosse comblée ou devait probablement arriver le ou les câbles du réseau téléphonique
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 13041 - Taille écran 381 x 572 pixels
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Les Gardiens du Rhin
PA DU CARREFOUR 252-4 - (Blockhaus pour arme infanterie)
Vue intérieure du créneau FM
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Les Gardiens du Rhin
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 13042 - Taille écran 1000 x 666 pixels
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
Déposée le 14/11/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
