TLFR - Téléphérique du RIMPLAS
( Téléphérique ( Recette) )
Secteur Fortifié
SFAM - SF Alpes-Maritimes
Sous Secteur
Tinée-vesubie ( 65 DI )
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
RIMPLAS (06420)
Lieu-dit / Parcelle
Le Truei
Coordonnées
44.052996 - 7.124293
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Description
L'ouvrage est relié à la vallée par un téléphérique militaire monocâble de marque KLEIN; spécialement construit par le constructeur Brien-Anzun en 1931.
Le téléphérique court sur 878m avec une dénivellation de 602m. Il s'appuie sur 6 pylônes de soutien de 6 à 15m de haut et permet d'acheminer à l'ouvrage en pratique 55 tonnes de matériel (débit max de 5 tonnes/heure), munitions et d'approvisionnement par jour au moyen de 19 à 21 bennes de 250 kg chacune.
La vitesse du câble est de 1,7 m/s.
La machinerie est située au niveau de la recette supérieure installée dans le bloc d'entrée de l'ouvrage. Elle se compose de deux moteurs semi-diesel MORIN monocylindres de 25/32 CV chaque, tournant à 800 tr/mn. La station inférieure comporte la poulie de renvoi mobile et le contrepoids de tension de câble en puits.
Le téléphérique court sur 878m avec une dénivellation de 602m. Il s'appuie sur 6 pylônes de soutien de 6 à 15m de haut et permet d'acheminer à l'ouvrage en pratique 55 tonnes de matériel (débit max de 5 tonnes/heure), munitions et d'approvisionnement par jour au moyen de 19 à 21 bennes de 250 kg chacune.
La vitesse du câble est de 1,7 m/s.
La machinerie est située au niveau de la recette supérieure installée dans le bloc d'entrée de l'ouvrage. Elle se compose de deux moteurs semi-diesel MORIN monocylindres de 25/32 CV chaque, tournant à 800 tr/mn. La station inférieure comporte la poulie de renvoi mobile et le contrepoids de tension de câble en puits.
Fils de discussion
Vue intérieure de l'entrée du téléphérique, (Rimplas) 5 messages, le dernier est de Bedeneau le 04/12/2023
Page n° 13805 mise à jour le 18/11/2023 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Michal Prasil
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 49737 - Taille écran 1121 x 800 pixels
Prise le 16 août 2004 - Déposée le 19/07/2016
Prise le 16 août 2004 - Déposée le 19/07/2016
wikislides - © wikimaginot.eu
ELLENA-CUNY
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 42591 - Taille écran 1066 x 800 pixels
Prise en 2016 - Déposée le 23/02/2016
Prise en 2016 - Déposée le 23/02/2016
wikislides - © wikimaginot.eu
ELLENA-CUNY
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 42592 - Taille écran 1066 x 800 pixels
Prise en 2016 - Déposée le 23/02/2016
Prise en 2016 - Déposée le 23/02/2016
wikislides - © wikimaginot.eu
Google streetView
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Auteur : Google streetView
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 20742 - Taille écran 1000 x 613 pixels
Déposée le 13/01/2014
Déposée le 13/01/2014
wikislides - © wikimaginot.eu
ELLENA-CUNY
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 42594 - Taille écran 1066 x 800 pixels
Prise en 2016 - Déposée le 23/02/2016
Prise en 2016 - Déposée le 23/02/2016
wikislides - © wikimaginot.eu
LOVINY Alain
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))

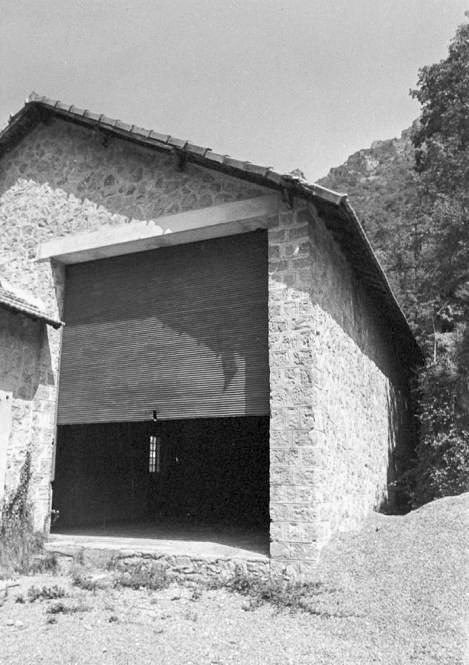

Vue du bâtiment
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique Photo n° 21468 - Taille écran 469 x 700 pixels
Déposée le 05/03/2014
Déposée le 05/03/2014
wikislides - © wikimaginot.eu
ELLENA-CUNY
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 42595 - Taille écran 600 x 800 pixels
Prise en 2016 - Déposée le 23/02/2016
Prise en 2016 - Déposée le 23/02/2016
wikislides - © wikimaginot.eu
ELLENA-CUNY
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 42593 - Taille écran 1066 x 800 pixels
Prise en 2016 - Déposée le 23/02/2016
Prise en 2016 - Déposée le 23/02/2016
wikislides - © wikimaginot.eu
LOVINY Alain
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Graffiti à l'intérieur du bâtiment
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique Photo n° 21470 - Taille écran 1000 x 677 pixels
Déposée le 05/03/2014
Déposée le 05/03/2014
wikislides - © wikimaginot.eu
LOVINY Alain
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Graffiti à l'intérieur du bâtiment - Détail
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique Photo n° 21471 - Taille écran 1000 x 667 pixels
Déposée le 05/03/2014
Déposée le 05/03/2014
wikislides - © wikimaginot.eu
ELLENA-CUNY
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 42596 - Taille écran 1066 x 800 pixels
Prise en 2016 - Déposée le 23/02/2016
Prise en 2016 - Déposée le 23/02/2016
wikislides - © wikimaginot.eu
Michal Prasil
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 49736 - Taille écran 533 x 800 pixels
Prise le 16 août 2004 - Déposée le 19/07/2016
Prise le 16 août 2004 - Déposée le 19/07/2016
wikislides - © wikimaginot.eu
Michal Prasil
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))

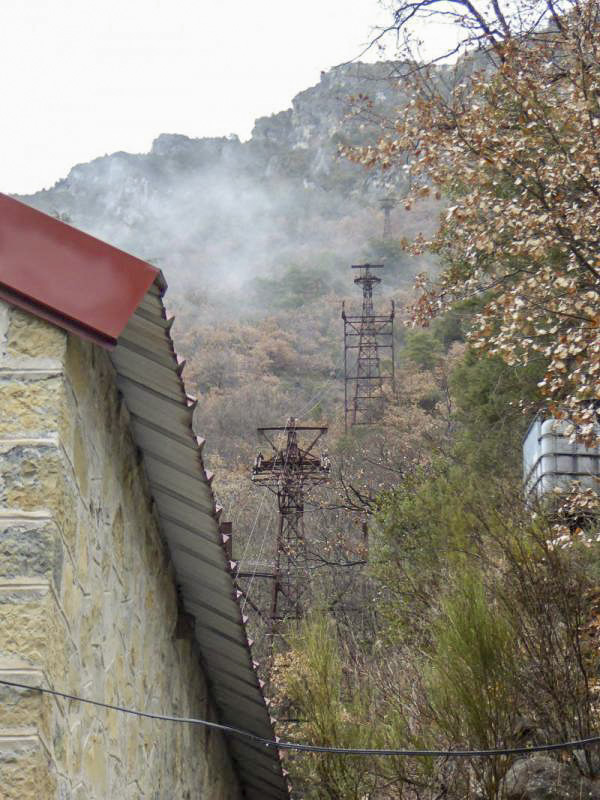

Les pylônes du téléphérique desservant l'ouvrage et la station basse en contrebas
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 49743 - Taille écran 1200 x 797 pixels
Prise le 07 août 2011 - Déposée le 19/07/2016
Prise le 07 août 2011 - Déposée le 19/07/2016
wikislides - © wikimaginot.eu
LOVINY Alain
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Un des pylones
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique Photo n° 21469 - Taille écran 872 x 583 pixels
Déposée le 05/03/2014
Déposée le 05/03/2014
wikislides - © wikimaginot.eu
Michal Prasil
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Les pylônes du téléphérique desservant l'ouvrage
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 49739 - Taille écran 1200 x 797 pixels
Prise le 07 août 2011 - Déposée le 19/07/2016
Prise le 07 août 2011 - Déposée le 19/07/2016
wikislides - © wikimaginot.eu
Michal Prasil
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Les pylônes du téléphérique desservant l'ouvrage
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 49740 - Taille écran 1200 x 797 pixels
Prise le 07 août 2011 - Déposée le 19/07/2016
Prise le 07 août 2011 - Déposée le 19/07/2016
wikislides - © wikimaginot.eu
Michal Prasil
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Les pylônes du téléphérique desservant l'ouvrage
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 49742 - Taille écran 1200 x 797 pixels
Prise le 07 août 2011 - Déposée le 19/07/2016
Prise le 07 août 2011 - Déposée le 19/07/2016
wikislides - © wikimaginot.eu
Michal Prasil
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Les pylônes du téléphérique desservant l'ouvrage
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 49741 - Taille écran 1200 x 797 pixels
Prise le 07 août 2011 - Déposée le 19/07/2016
Prise le 07 août 2011 - Déposée le 19/07/2016
wikislides - © wikimaginot.eu
ELLENA-CUNY
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))
Les pylônes du téléphérique
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA-CUNY
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 40607 - Taille écran 1200 x 676 pixels
Déposée le 27/01/2016
Déposée le 27/01/2016
wikislides - © wikimaginot.eu
BANAUDO José
TLFR - TéLéPHéRIQUE DU RIMPLAS - (Téléphérique ( Recette))

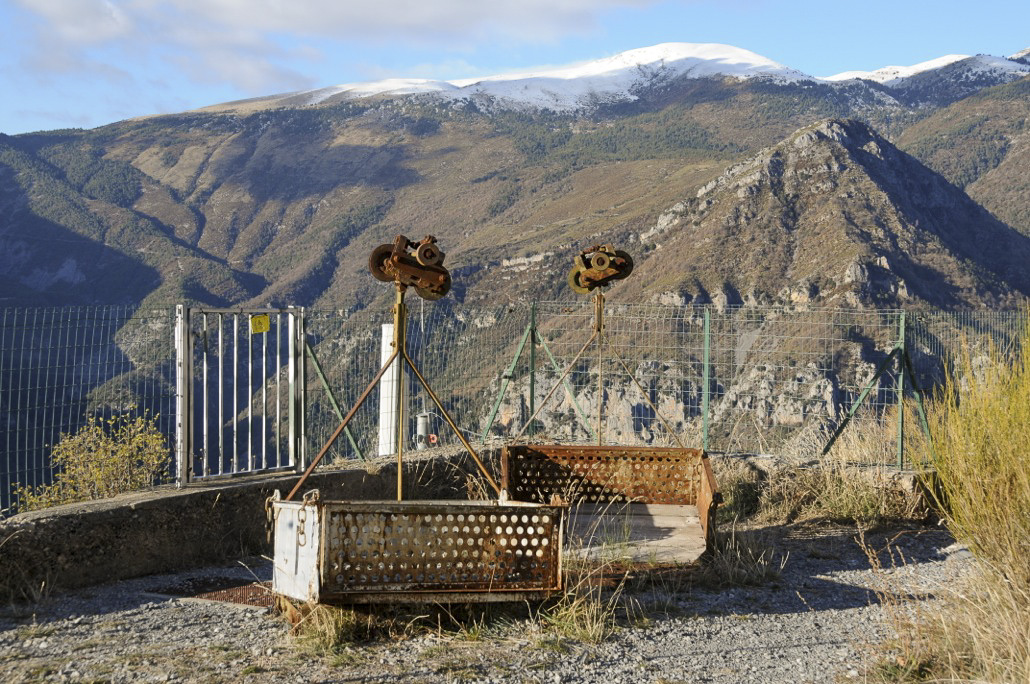

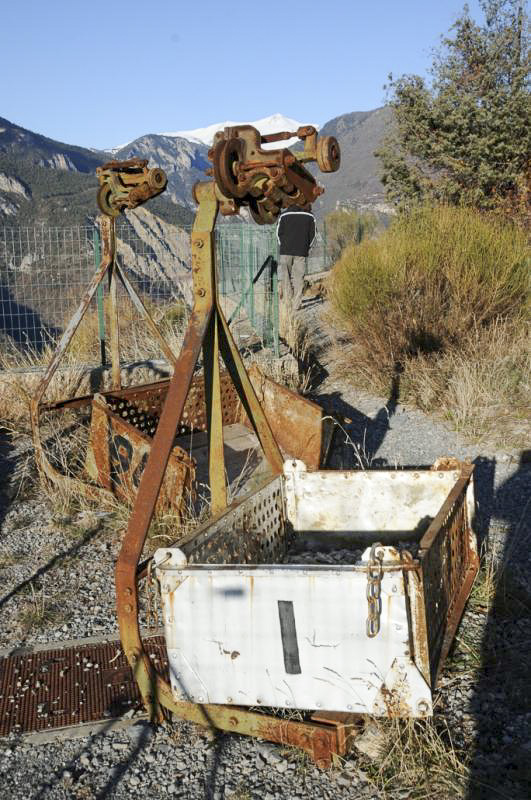

Bennes du téléphérique
