35/2 - CHALAMPE Sud Ouest
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFMU - SF Mulhouse
Sous Secteur
Puits (Radbrunnen)
Quartier
Bantzenheim
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
CHALAMPE (68490)
Lieu-dit / Parcelle
Coordonnées
47.814526 - 7.529094
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate de Chalampé Sud Ouest est le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 ou canon de 47 mm AC
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 créneau pour FM de défense de l'arrière.
- 1 cloche GFM type A (Fusil mitrailleur 24/29 et mortier de 50 mm)
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 ou canon de 47 mm AC
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 créneau pour FM de défense de l'arrière.
- 1 cloche GFM type A (Fusil mitrailleur 24/29 et mortier de 50 mm)
CONSTRUCTION, Description
La casemate est une casemate CORF simple , de plan spécial, flanquant vers le sud (à droite).
DENOMINATION, Indicatifs et n° d'abonné
La casemate de Chalampé Sud Ouest est repérée TG sur un schéma du réseau téléphonique du Quartier Bantzenheim.
Elle est en liaison téléphonique directe avec la casemate de Chalampé Nord Ouest qui est son seul correspondant
Elle est en liaison téléphonique directe avec la casemate de Chalampé Nord Ouest qui est son seul correspondant
Le numéro d'abonné au réseau téléphonique de la fortification était 328 par casemate 34/2 (320)
Source(s) :
SHD 33N 364
Source(s) :
SHD 33N 364
EFFECTIF, Commandement et/ou unité
L'effectif théorique est de 16 hommes.
Source(s) :
SHD 30N48 Vincennes "tableau des approvisionnements constitués" daté du 07/09/1939
Source(s) :
SHD 30N48 Vincennes "tableau des approvisionnements constitués" daté du 07/09/1939
Fils de discussion
CHALAMPE Sud Ouest - (Casemate d'infanterie - Simple) 5 messages, le dernier est de jolasjm le 22/05/2022
Page n° 13880 mise à jour le 20/03/2024 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
IGN - Géoportail 1960 - remonterletemps.ign.fr
35/2 - CHALAMPE SUD OUEST - (Casemate d'infanterie - Simple)
Auteur : IGN - Géoportail 1960 - Provenance : remonterletemps.ign.fr
Oeuvre dans le Domaine Public, Libre de droits Photo n° 25216 - Taille écran 700 x 700 pixels
Prise le 08 avril 1960 - Déposée le 29/11/2014
Prise le 08 avril 1960 - Déposée le 29/11/2014
wikislides - © wikimaginot.eu
JF ALTHAUS
35/2 - CHALAMPE SUD OUEST - (Casemate d'infanterie - Simple)
Créneau de tir pour canon de 47 mm et créneau pour mitrailleuse de 7,5 mm
Auteur : JF ALTHAUS
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : JF ALTHAUS
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 22306 - Taille écran 933 x 700 pixels
Prise le 04 mars 2012 - Déposée le 26/10/2020
Prise le 04 mars 2012 - Déposée le 26/10/2020
wikislides - © wikimaginot.eu
D. Froehly
35/2 - CHALAMPE SUD OUEST - (Casemate d'infanterie - Simple)
Façade sud
Auteur : D. Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : D. Froehly
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 120644 - Taille écran 1800 x 1192 pixels
Déposée le 11/08/2023
Traitée par: Lia Vermeulen
Déposée le 11/08/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
35/2 - CHALAMPE SUD OUEST - (Casemate d'infanterie - Simple)

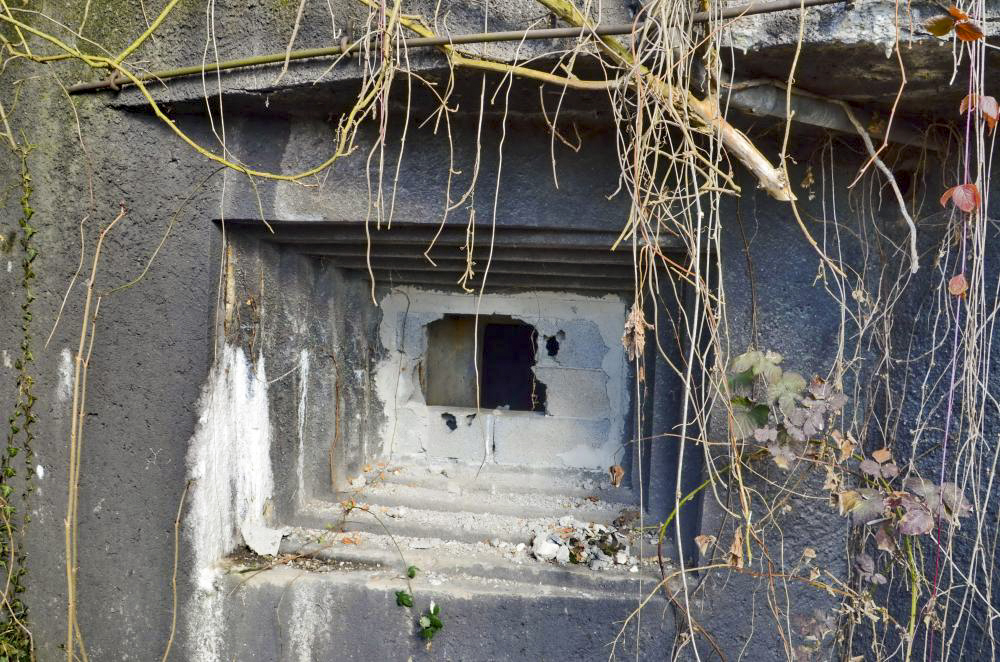

Créneau de tir canon 47
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 28749 - Taille écran 1800 x 1192 pixels
Prise le 03 mars 2015 - Déposée le 26/10/2020
Traitée par: Lia Vermeulen
Prise le 03 mars 2015 - Déposée le 26/10/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
35/2 - CHALAMPE SUD OUEST - (Casemate d'infanterie - Simple)
Créneau et débouché de la goulotte à grenades
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 28750 - Taille écran 927 x 1400 pixels
Prise le 03 mars 2015 - Déposée le 26/10/2020
Traitée par: Lia Vermeulen
Prise le 03 mars 2015 - Déposée le 26/10/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
35/2 - CHALAMPE SUD OUEST - (Casemate d'infanterie - Simple)

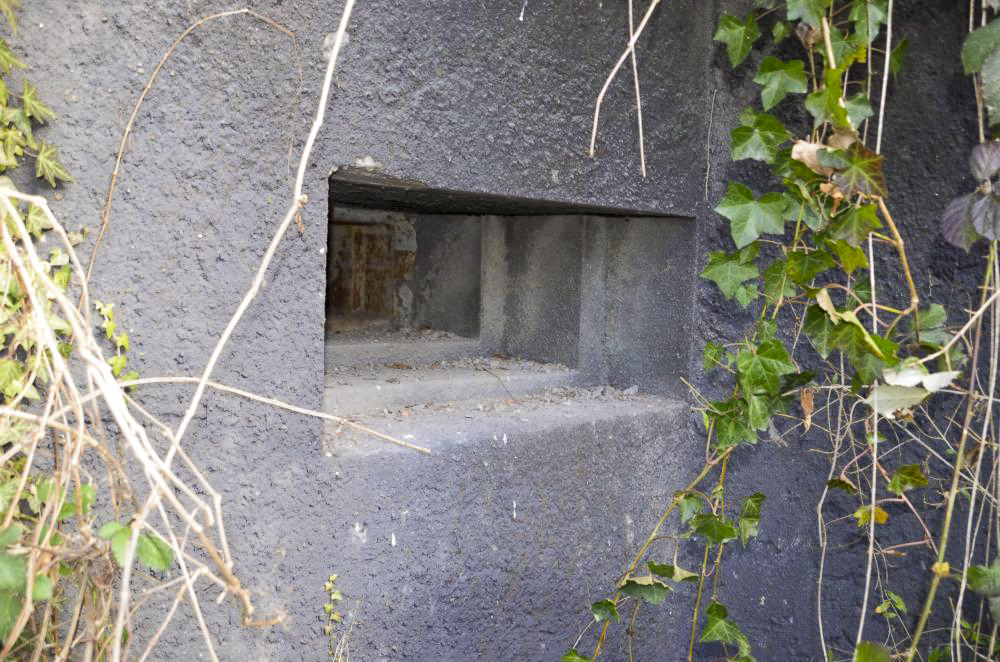

Créneau mitrailleuse
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 28751 - Taille écran 1800 x 1192 pixels
Prise le 03 mars 2015 - Déposée le 26/10/2020
Traitée par: Lia Vermeulen
Prise le 03 mars 2015 - Déposée le 26/10/2020
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
35/2 - CHALAMPE SUD OUEST - (Casemate d'infanterie - Simple)

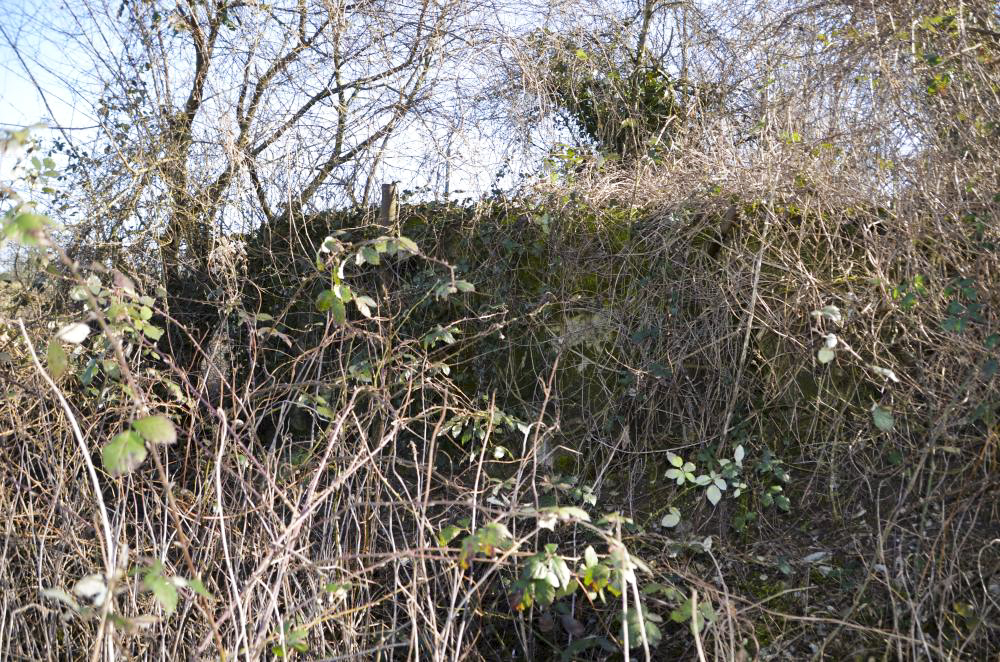

Façade nord, recouverte de balast
