430F - PORT du RHIN Centre 7
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFBR - SF Bas-Rhin
Sous Secteur
Strasbourg
Quartier
Robertsau
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
STRASBOURG (67000)
Lieu-dit / Parcelle
Coordonnées
48.573329 - 7.791617
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Disparu
Notes et informations
CONSTRUCTION, Description
Position bétonnée pour un FM et 4 tireurs se composant de :
Bloc FM en tôle métro bétonnée comportant un unique créneau. Bloc d'une dimension de 7.50 x 7.50 m et d'une emprise de 56 m2.
Dalle de 1.00 m et piedroits de 0.90 m.
Position pour 4 tireurs (mur percé de 4 embrasures) attenante au bloc FM.
Source(s) :
archive SCOICH
Bloc FM en tôle métro bétonnée comportant un unique créneau. Bloc d'une dimension de 7.50 x 7.50 m et d'une emprise de 56 m2.
Dalle de 1.00 m et piedroits de 0.90 m.
Position pour 4 tireurs (mur percé de 4 embrasures) attenante au bloc FM.
Source(s) :
archive SCOICH

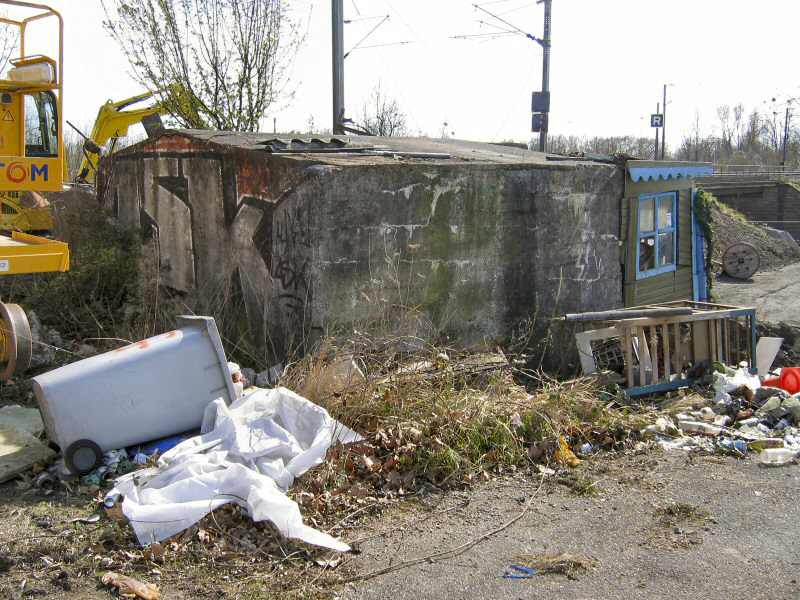

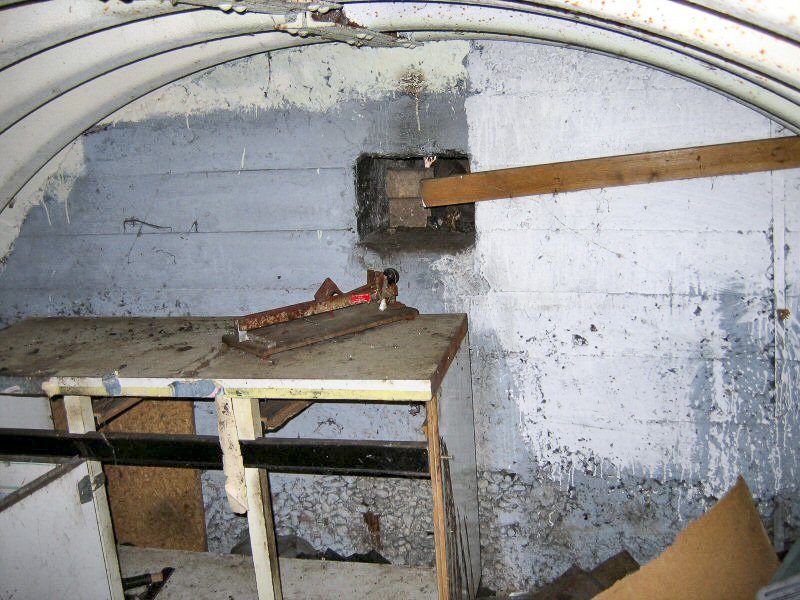

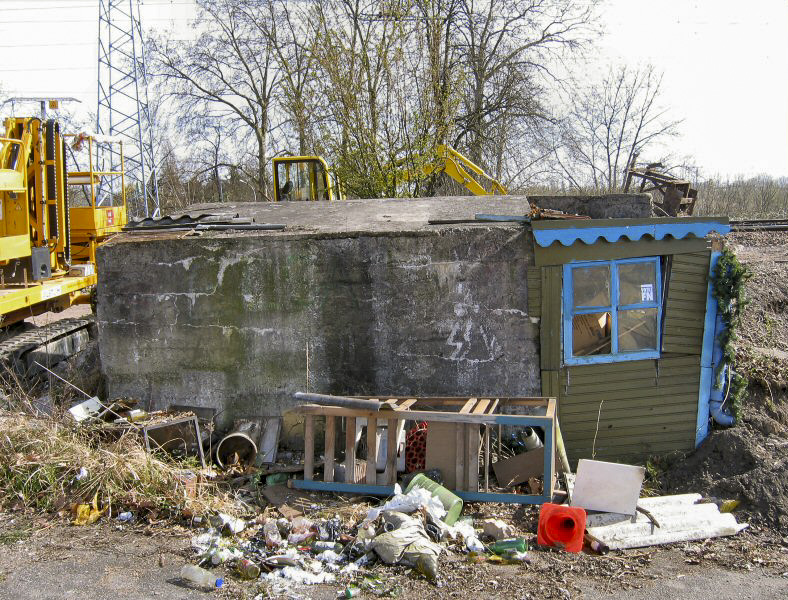

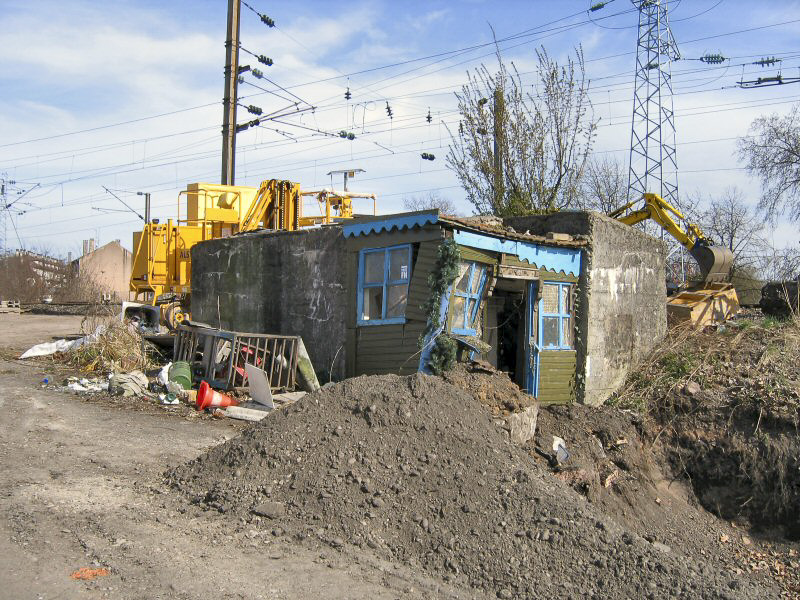

Ce petit blockhaus d’environ 5x5m semble dater de la drôle de guerre. Une chicane d’entrée donnait sur une petite chambrée dont la toiture était composée de tôles cintrées en coffrage perdu. Une ouverture dont l’axe était parallèle à la voie ferrée laissait penser à un créneau pour une arme ou du guet.
Source(s) :
Note de visite (mars 2008)
Source(s) :
Note de visite (mars 2008)
CONSTRUCTION, Mission, ou Fonction de l'objet
Défense de la plateforme des voies de chemin de fer en direction du pont de kehl.
Source(s) :
archive SCOICH
Source(s) :
archive SCOICH
GENERALITES, Localisation précise
En bordure de la voie ferrée Strasbourg-Kehl, à 60 m au nord du pont de chemin de fer.
Coordonnées Lambert : 504.160/197.145
Source(s) :
archive SCOICH
Coordonnées Lambert : 504.160/197.145
Source(s) :
archive SCOICH
ETAT ACTUEL , Etat - utilisation actuelle
Blockhaus partiellement détruit par le Ministère de la Construction.
2010 - Longtemps « habité », l’abri fut détruit en 2010 pour l’élargissement de la voie ferrée.
2010 - Longtemps « habité », l’abri fut détruit en 2010 pour l’élargissement de la voie ferrée.
SOURCES, Bibliographie ou documents de réference
Existence attestée par une carte d'archives du Port Autonome de Strasbourg.
Fils de discussion
type de construction 9 messages, le dernier est de Pascal le 07/04/2020
Page n° 14095 mise à jour le 23/02/2024 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
IGN - Géoportail 1950 - remonterletemps.ign.fr
430F - PORT DU RHIN CENTRE 7 - (Abri)

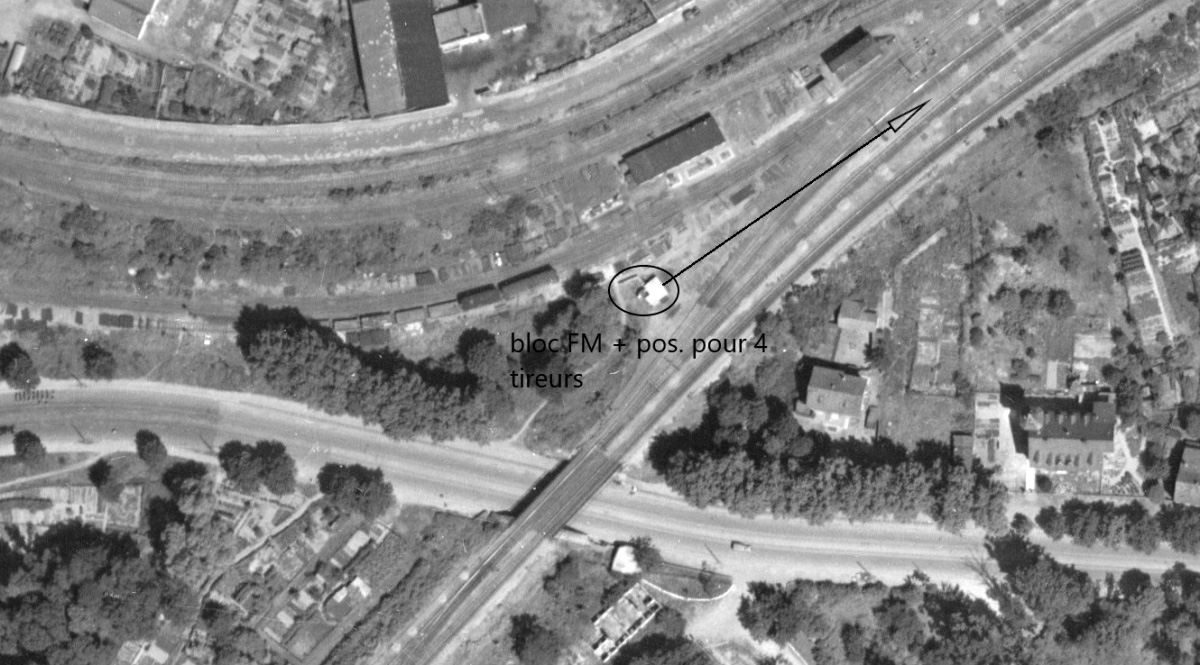

Le bloc FM et sa position de tireurs (mur percé de 4 embrasures). L'abri n'est pas visible (caché par les arbres).
