WOLFSREDGEN ( Fosse antichars )
( Obstacle antichar )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
BINING (57410)
Lieu-dit / Parcelle
Coordonnées
49.033202 - 7.560127
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Description
Le cours du Rothenbach, entre les biefs, à été rectifié et approfondi de manière à former un fossé antichars maintenu en eau par des seuils bétonnés.
La profondeur du fossé est, à l'origine, d'au moins 1,80m.
Dès le creusement, des affaissements des berges se produisent par endroits naturellement puis au cours de crues ou de chasses d'eau. Dans les mois et années qui suivent, des renforcements sont effectués au moyen :
- de palplanches, généralement au niveau des déversoirs de biefs, d'étang réservoirs, de seuils (1200frs le mètre courant)
- de perrés (parois) maçonnées en pierre sèche calcaire (500frs le mètre courant),
- maçonnerie courante lorsque le cours peut être asséché ou détourné (1000frs le mètre)
- enrochements
La profondeur du fossé est, à l'origine, d'au moins 1,80m.
Dès le creusement, des affaissements des berges se produisent par endroits naturellement puis au cours de crues ou de chasses d'eau. Dans les mois et années qui suivent, des renforcements sont effectués au moyen :
- de palplanches, généralement au niveau des déversoirs de biefs, d'étang réservoirs, de seuils (1200frs le mètre courant)
- de perrés (parois) maçonnées en pierre sèche calcaire (500frs le mètre courant),
- maçonnerie courante lorsque le cours peut être asséché ou détourné (1000frs le mètre)
- enrochements
ETAT ACTUEL , Etat - utilisation actuelle
2019 - Dans un "souci écologique", le seuil en partie médiane du fossé doit être prochainement détruit.
En attendant sa destruction, la berge a été creusée du coté pour permettre l'écoulement naturel du ruisseau.
En attendant sa destruction, la berge a été creusée du coté pour permettre l'écoulement naturel du ruisseau.
HISTORIQUE, Construction
1936 - Creusement du fossé antichars
1937 - approbation de 300 000 francs pour le renforcement des berges du fossé antichars, montant correspondant au quart du montant du devis estimatif
1937 - approbation de 300 000 francs pour le renforcement des berges du fossé antichars, montant correspondant au quart du montant du devis estimatif
Page n° 14133 mise à jour le 17/03/2021 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Antoine SCHOEN

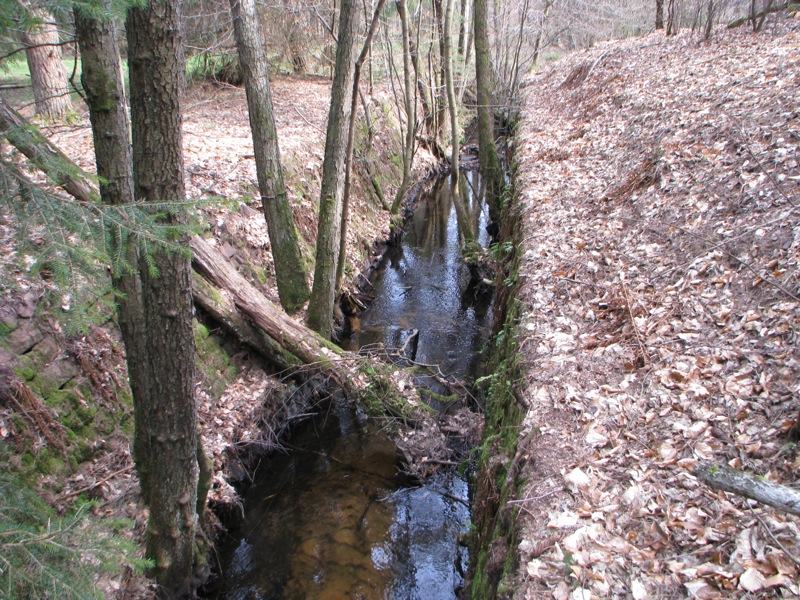

WOLFSREDGEN ( FOSSE ANTICHARS )
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14594 - Taille écran 800 x 618 pixels
Déposée le 02/08/2012
Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Geoportail - IGN 1938
WOLFSREDGEN ( FOSSE ANTICHARS )
La photo aérienne montre bien le tracé du fossé antichar, la casemate et le barrage/pertuis n°2.
Auteur : Geoportail - IGN 1938
CC-O - Oeuvre personelle libre de droits
Auteur : Geoportail - IGN 1938
CC-O - Oeuvre personelle libre de droits Photo n° 54650 - Taille écran 1087 x 800 pixels
Prise en 1938 - Déposée le 23/12/2016
Prise en 1938 - Déposée le 23/12/2016
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )

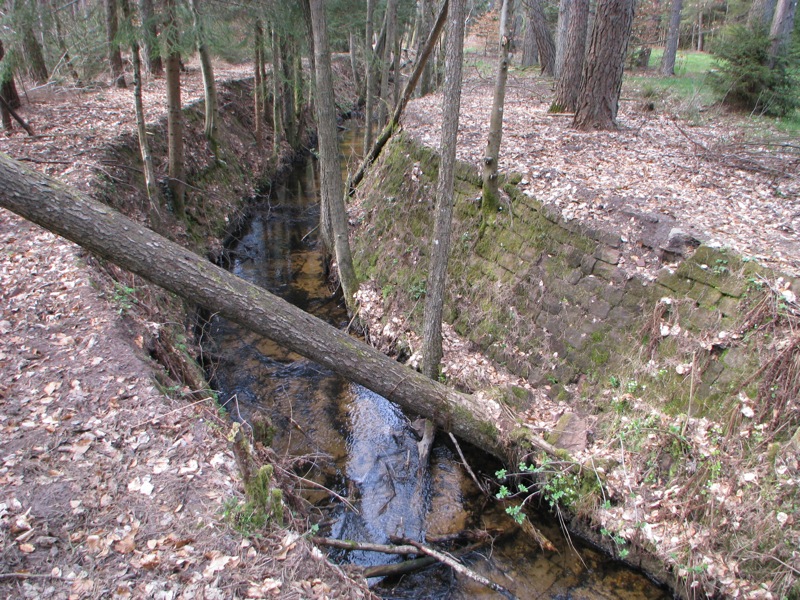

Remarquez les parois maçonnées
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14582 - Taille écran 800 x 600 pixels
Prise le 12 avril 2009 - Déposée le 02/08/2012
Prise le 12 avril 2009 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14583 - Taille écran 800 x 600 pixels
Prise le 12 avril 2009 - Déposée le 02/08/2012
Prise le 12 avril 2009 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14584 - Taille écran 800 x 600 pixels
Prise le 12 avril 2009 - Déposée le 02/08/2012
Prise le 12 avril 2009 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14585 - Taille écran 800 x 600 pixels
Prise le 12 avril 2009 - Déposée le 02/08/2012
Prise le 12 avril 2009 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )
A droite, le talus de la casemate, la cloche dominant le fossé à quelques dizaine de mètres
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14587 - Taille écran 800 x 600 pixels
Prise le 12 avril 2009 - Déposée le 02/08/2012
Prise le 12 avril 2009 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14586 - Taille écran 800 x 600 pixels
Prise le 12 avril 2009 - Déposée le 02/08/2012
Prise le 12 avril 2009 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )

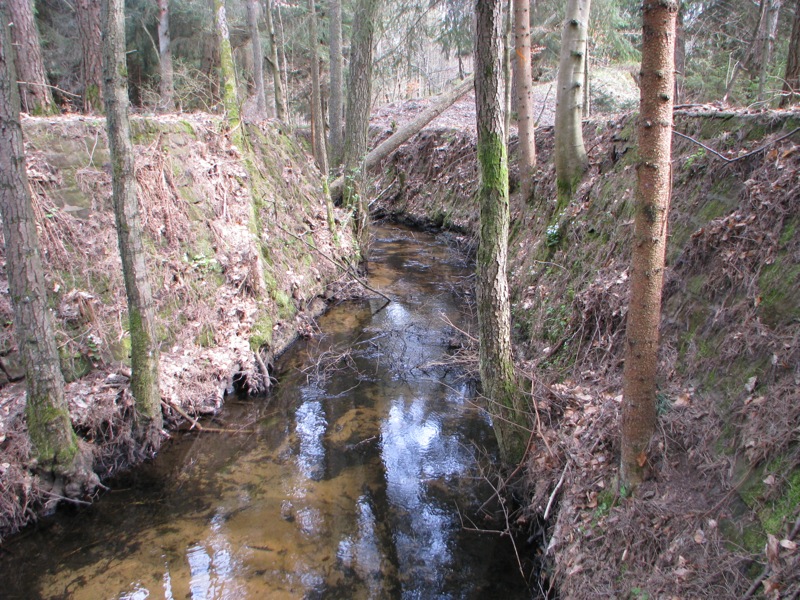

Parois rocaillées
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14588 - Taille écran 800 x 600 pixels
Prise le 12 avril 2009 - Déposée le 02/08/2012
Prise le 12 avril 2009 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )
Parois rocaillées
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14589 - Taille écran 800 x 600 pixels
Prise le 12 avril 2009 - Déposée le 02/08/2012
Prise le 12 avril 2009 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )

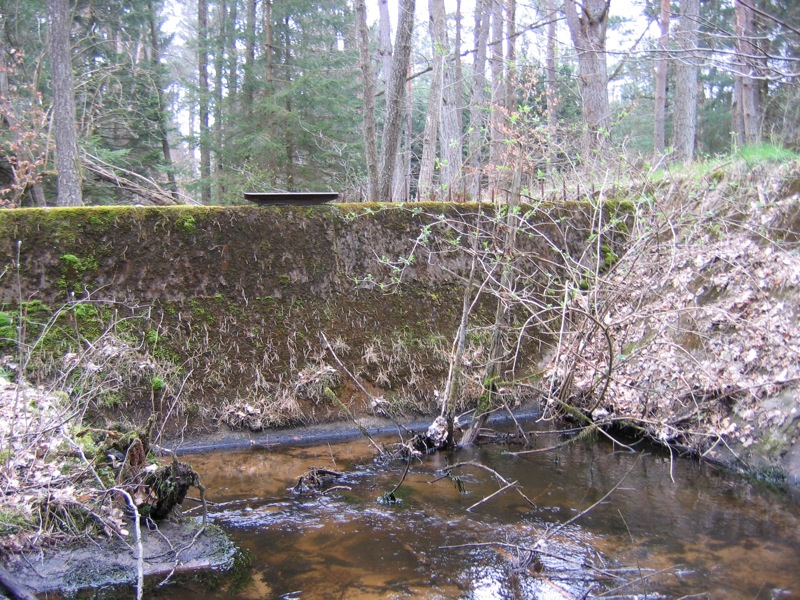

Seul encore intact
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14590 - Taille écran 800 x 600 pixels
Prise en 2012 - Déposée le 02/08/2012
Prise en 2012 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )

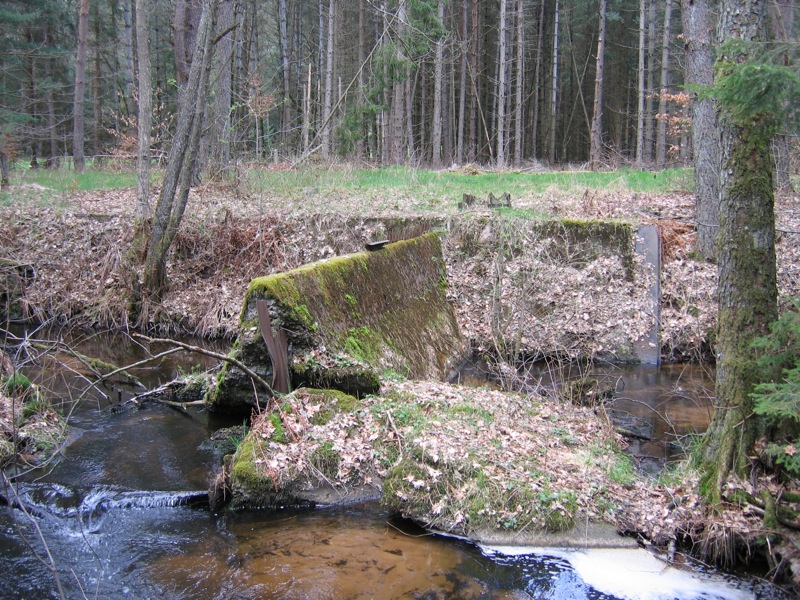

En relatif bon état, seul la berge droite est effondrée contournant ainsi le seuil de nos jours
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14591 - Taille écran 800 x 600 pixels
Prise le 12 avril 2009 - Déposée le 02/08/2012
Prise le 12 avril 2009 - Déposée le 02/08/2012
wikislides - © wikimaginot.eu
Antoine SCHOEN
WOLFSREDGEN ( FOSSE ANTICHARS )

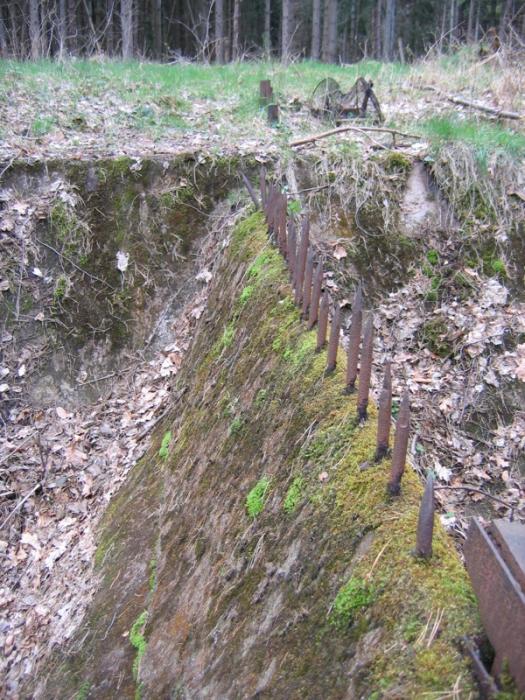

Remarquez les pointes et la platine de la vanne qui régulait le débit. Les fossés antichars n'étaient inondés que lorsque les biefs étaient pleins.
