NEUNHOFFEN Nord Ouest 1
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Philippsbourg
Quartier
Neunhoffen
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
DAMBACH (67110)
Lieu-dit / Parcelle
Coordonnées
49.019431 - 7.613115
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet

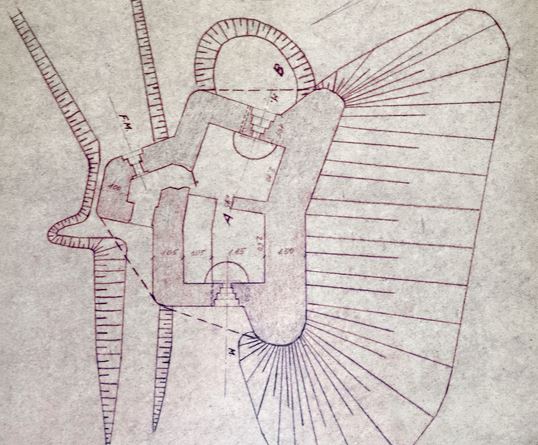

Plan sommaire
Notes et informations
CONSTRUCTION, Description
Blockhaus au standard STG-FCR (type F) doté de deux créneaux pour mitrailleuse Hotchkiss 8mm mle 1914 et d'un créneau pour FM 24/29 pour la protection des abords (flanquement du chemin vers Grafenweiher).
Les blindages et supports d'origine pour les mitrailleuses Hotchkiss étaient du type N (Nicolas).
Le créneau de défense rapprochée était doté d'une trémie type A pour un FM 24/29 équipée d'un support SP.
Le mur frontal fait 1,5m d'épaisseur, les autres font 1 mètres. La dalle est de 1,40m d'épaisseur.
Source(s) :
SCOICH - dossier Dambach-Neunhoffen
Les blindages et supports d'origine pour les mitrailleuses Hotchkiss étaient du type N (Nicolas).
Le créneau de défense rapprochée était doté d'une trémie type A pour un FM 24/29 équipée d'un support SP.
Le mur frontal fait 1,5m d'épaisseur, les autres font 1 mètres. La dalle est de 1,40m d'épaisseur.
Source(s) :
SCOICH - dossier Dambach-Neunhoffen
DENOMINATION, Dénominations alternatives
Dénommé DAMBACH 4 par la SCOICH
Source(s) :
SHD - 3 V 785
Source(s) :
SHD - 3 V 785
Page n° 14146 mise à jour le 08/11/2024 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Inconnu - Droits réservés

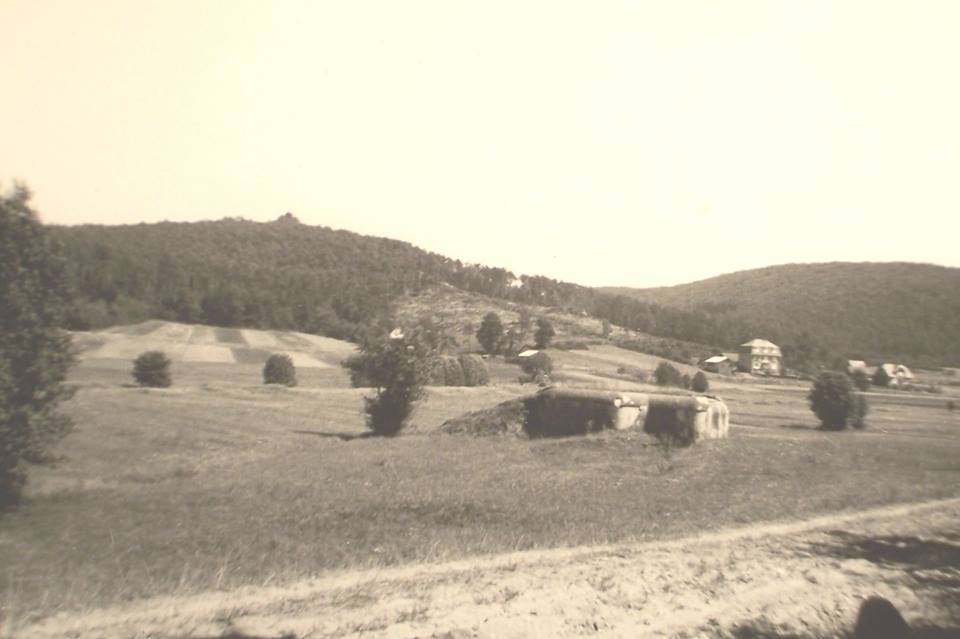

NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie)
Auteur : Inconnu
Droits réservés
Photo n° 38937 - Taille écran 960 x 639 pixels
Déposée le 04/01/2016
Déposée le 04/01/2016
wikislides - © wikimaginot.eu
J.Luc
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie - Simple)

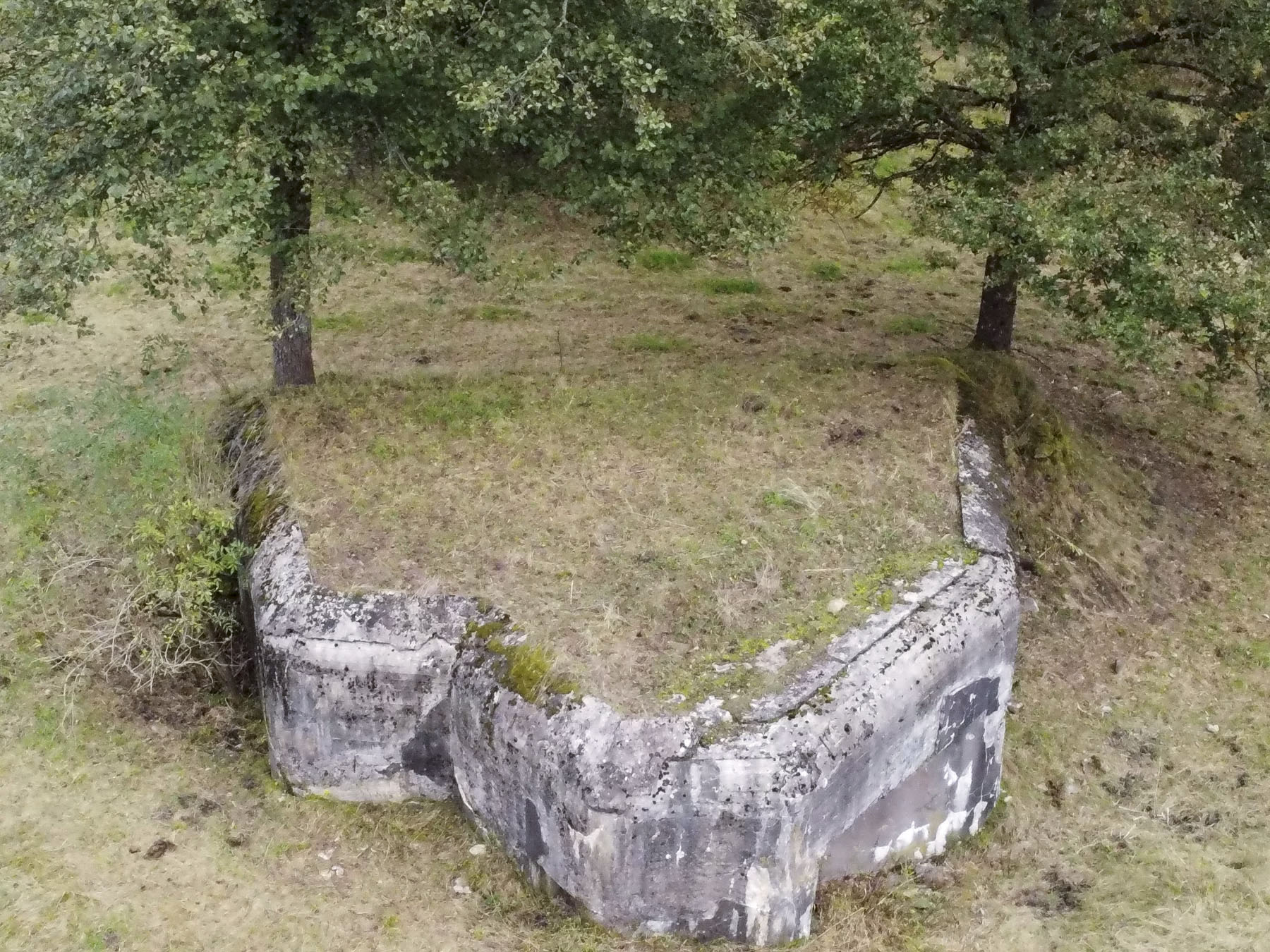

Vue globale du bloc
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 133532 - Taille écran 1659 x 1209 pixels
Prise le 06 oct. 2024 - Déposée le 07/10/2024
Prise le 06 oct. 2024 - Déposée le 07/10/2024
wikislides - © wikimaginot.eu
Antoine SCHOEN
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie)

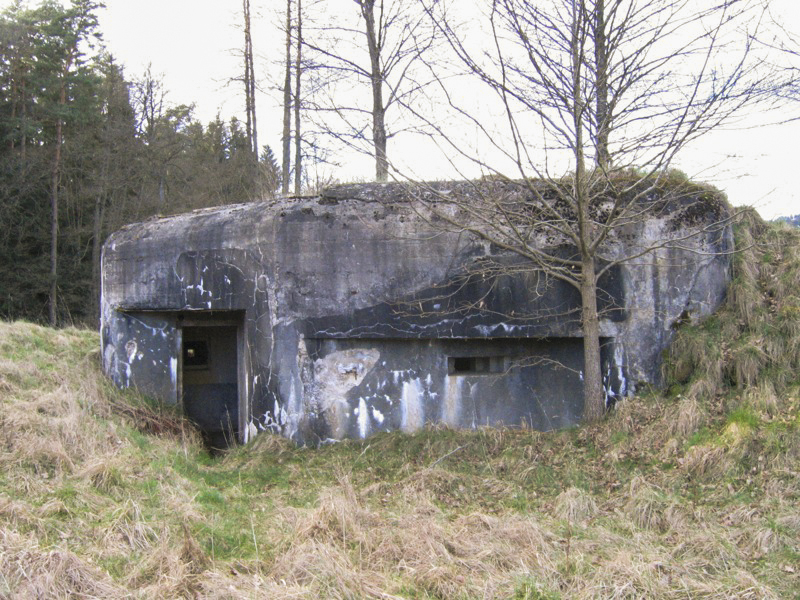

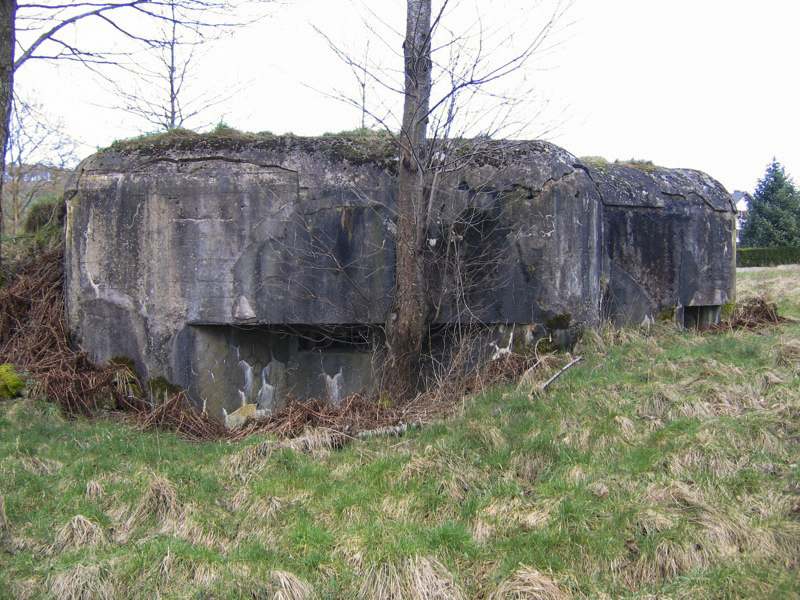

Vue générale extérieure
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14612 - Taille écran 800 x 600 pixels
Prise le 04 mars 2007 - Déposée le 04/04/2021
Prise le 04 mars 2007 - Déposée le 04/04/2021
wikislides - © wikimaginot.eu
David Palmer
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie - Simple)

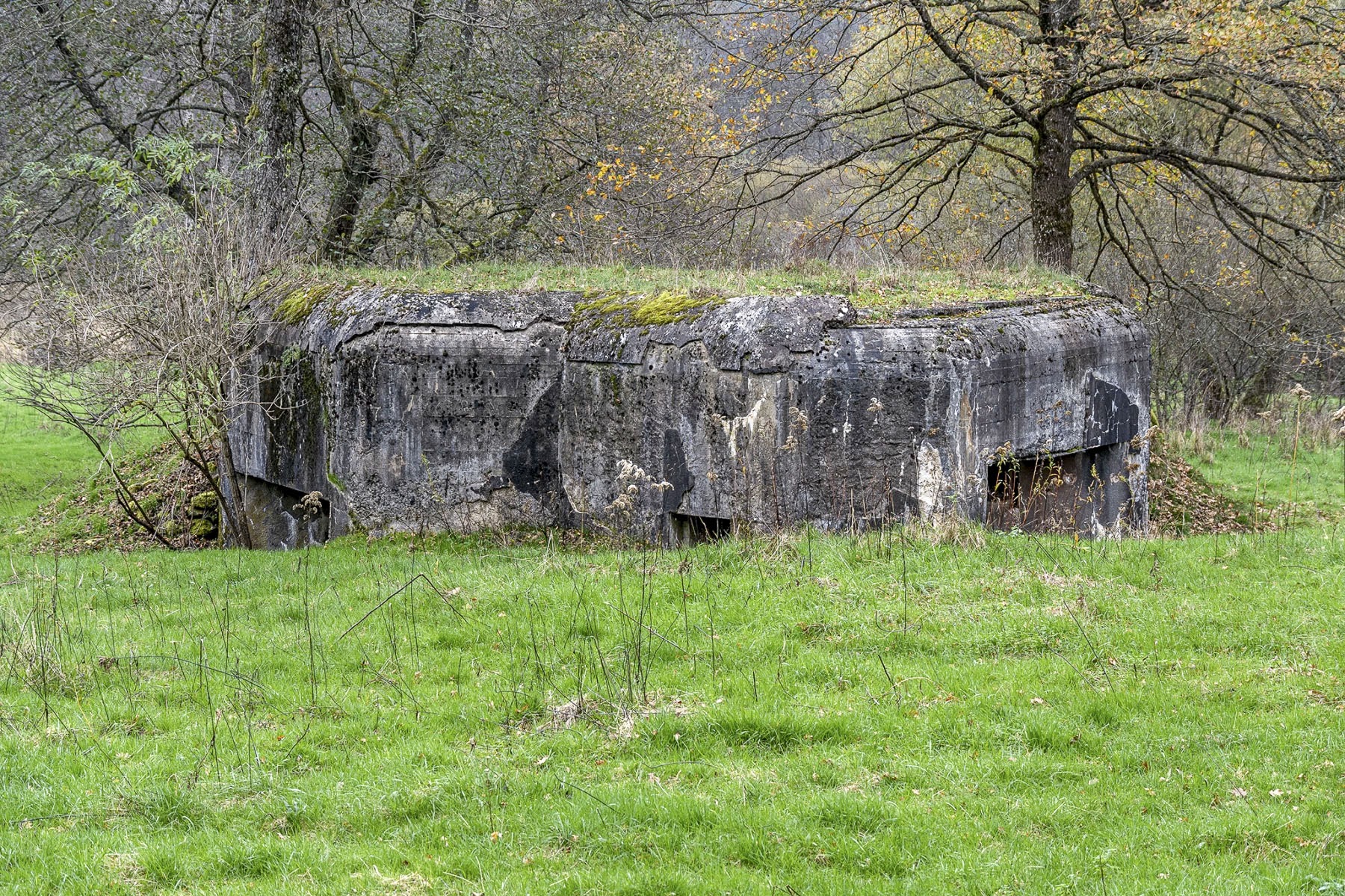

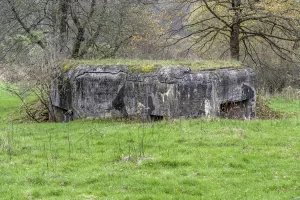

Vue extérieure
Auteur : David Palmer
Oeuvre dans le Domaine Public, Libre de droits
Auteur : David Palmer
Oeuvre dans le Domaine Public, Libre de droits Photo n° 135420 - Taille écran 1800 x 1199 pixels
Prise le 05 nov. 2024 - Déposée le 07/11/2024
Traitée par: Lia Vermeulen
Prise le 05 nov. 2024 - Déposée le 07/11/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Antoine SCHOEN
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie)
Vue générale extérieure
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14613 - Taille écran 800 x 600 pixels
Prise le 04 mars 2007 - Déposée le 04/04/2021
Prise le 04 mars 2007 - Déposée le 04/04/2021
wikislides - © wikimaginot.eu
David Palmer
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie - Simple)

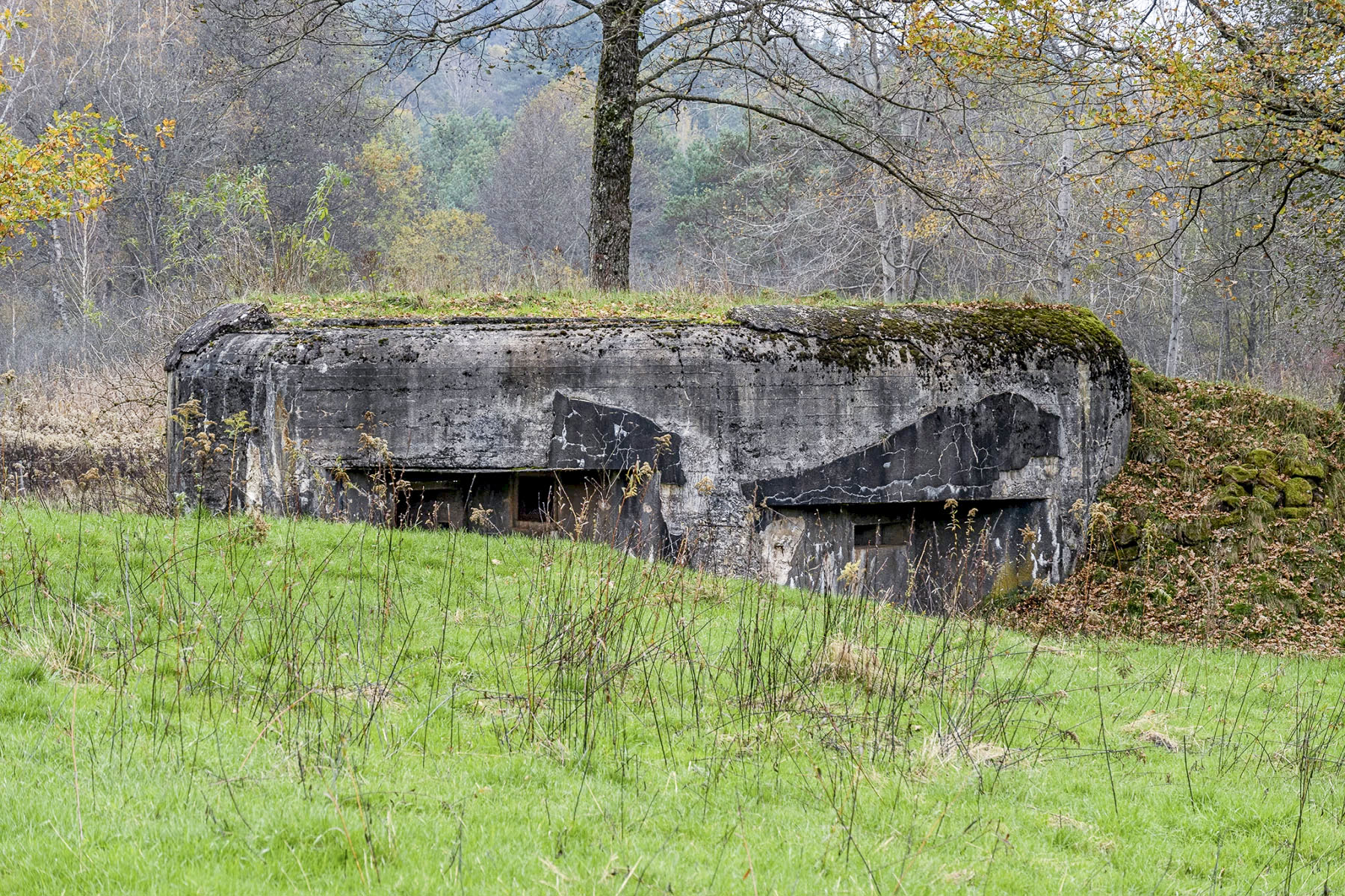

Vue extérieure
Auteur : David Palmer
Oeuvre dans le Domaine Public, Libre de droits
Auteur : David Palmer
Oeuvre dans le Domaine Public, Libre de droits Photo n° 135419 - Taille écran 1800 x 1199 pixels
Prise le 05 nov. 2024 - Déposée le 07/11/2024
Traitée par: Lia Vermeulen
Prise le 05 nov. 2024 - Déposée le 07/11/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
J.Luc
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie - Simple)

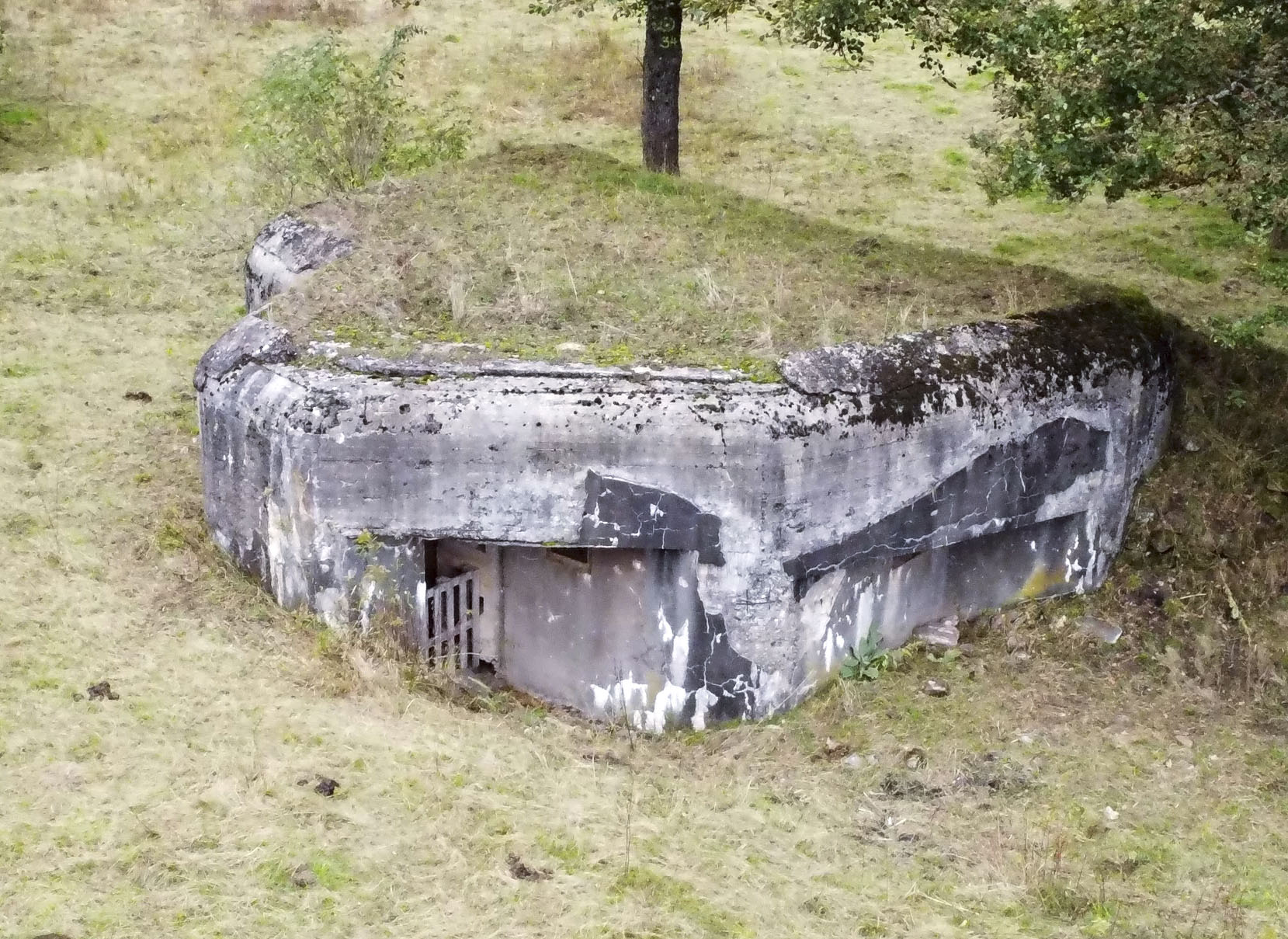

Vue globale du bloc
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 133531 - Taille écran 1800 x 1350 pixels
Prise le 06 oct. 2024 - Déposée le 07/10/2024
Traitée par: Lia Vermeulen
Prise le 06 oct. 2024 - Déposée le 07/10/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Antoine SCHOEN
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie)

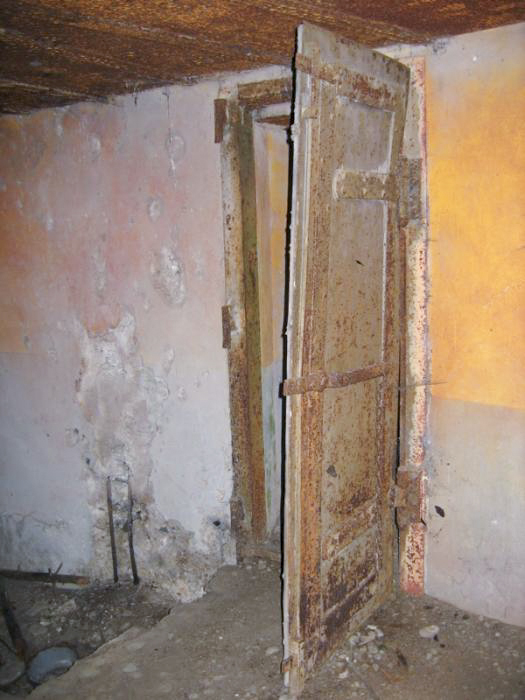

Porte étanche intérieure
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14614 - Taille écran 525 x 700 pixels
Prise le 04 mars 2007 - Déposée le 04/04/2021
Prise le 04 mars 2007 - Déposée le 04/04/2021
wikislides - © wikimaginot.eu
Antoine SCHOEN
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie)

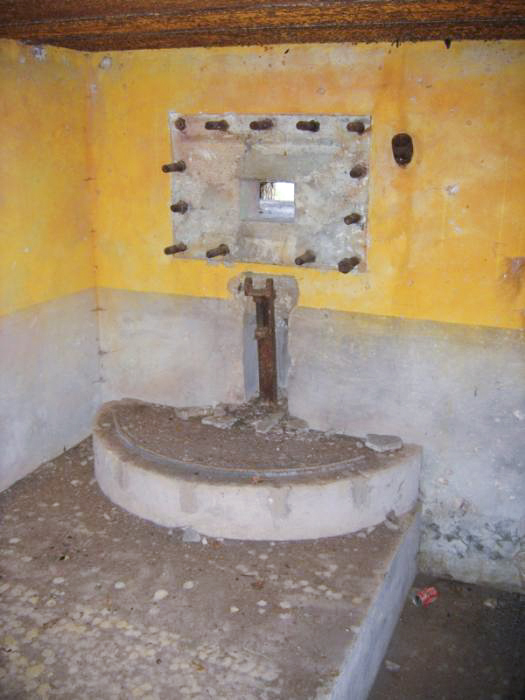

Premier créneau, initialement doté d'une plaque d'embrasure et d'un affut type N
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14615 - Taille écran 525 x 700 pixels
Prise le 04 mars 2007 - Déposée le 04/04/2021
Prise le 04 mars 2007 - Déposée le 04/04/2021
wikislides - © wikimaginot.eu
Antoine SCHOEN
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie)

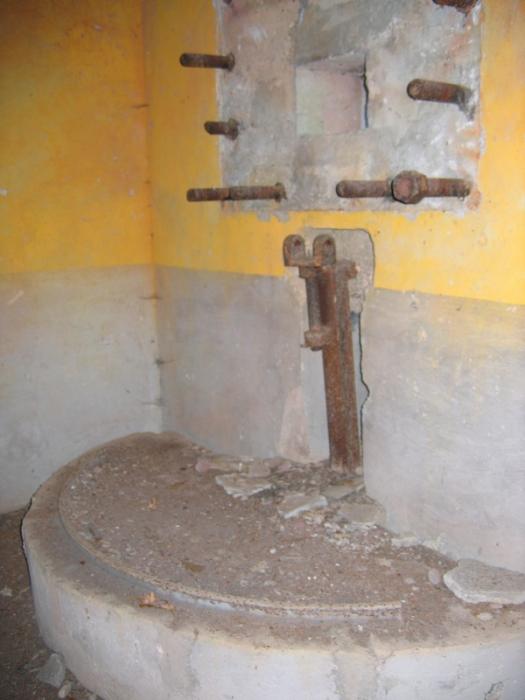

Deuxième créneau, initialement doté d'une plaque d'embrasure et d'un affut type N
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14616 - Taille écran 525 x 700 pixels
Déposée le 02/08/2012
Déposée le 02/08/2012
wikislides - © wikimaginot.eu
HAAG Robert
NEUNHOFFEN NORD OUEST 1 - (Casemate d'infanterie)

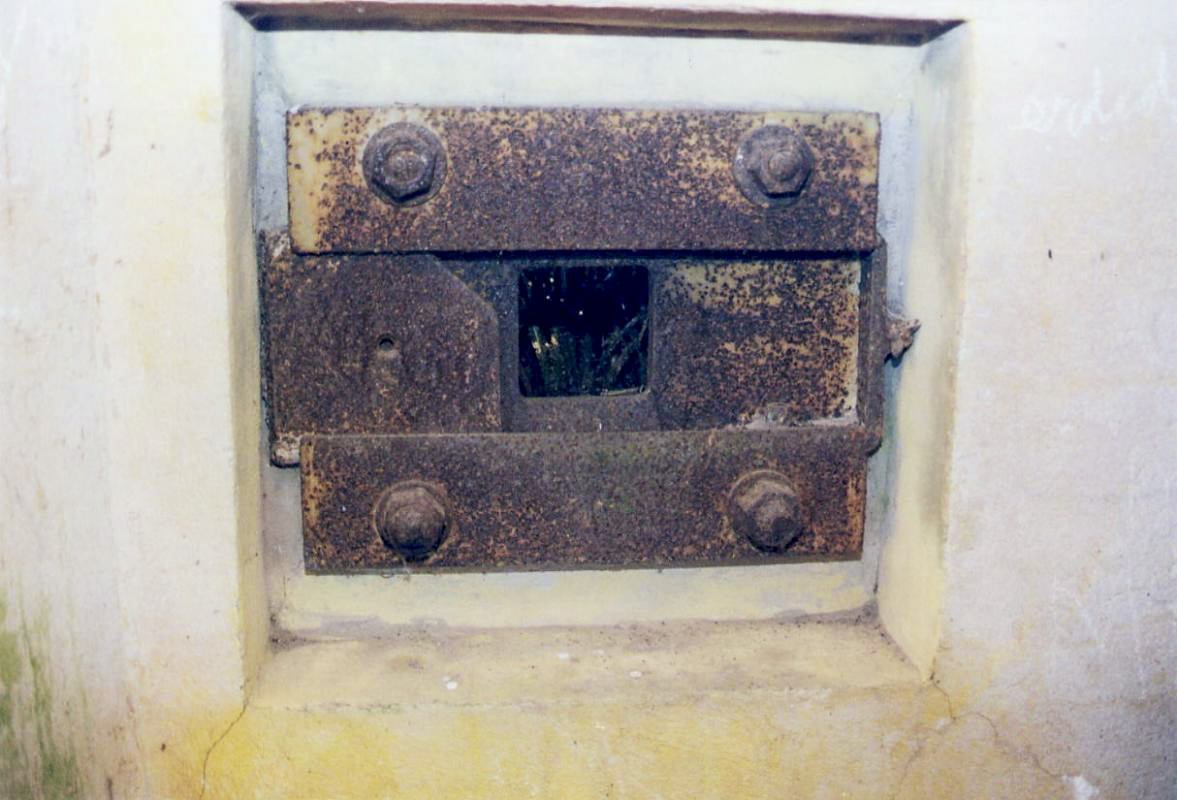

Le créneau pour FM avec son support SP
