COL de GRANON
( Chambre de coupure )
Secteur Fortifié
SFD - SF Dauphiné
Sous Secteur
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
1933
Commune
VAL DES PRES (05100)
Lieu-dit / Parcelle
Coordonnées
44.963445 - 6.608040
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
EQUIPEMENT, Transmissions

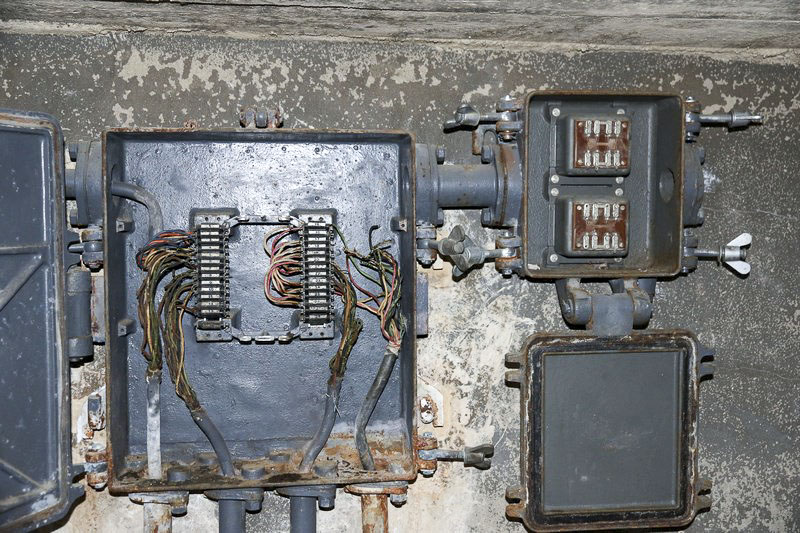

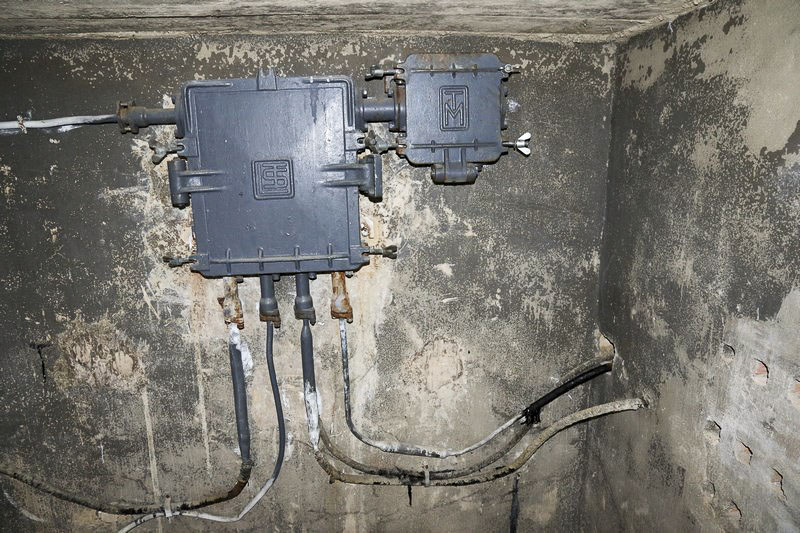

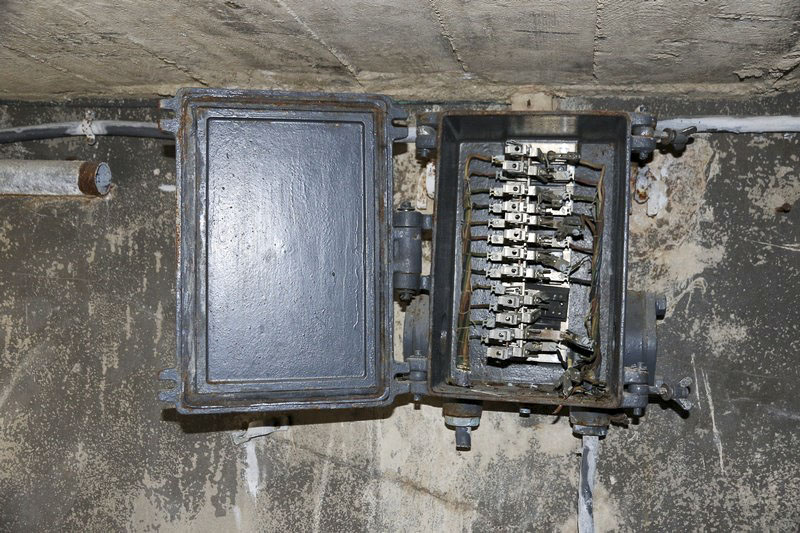

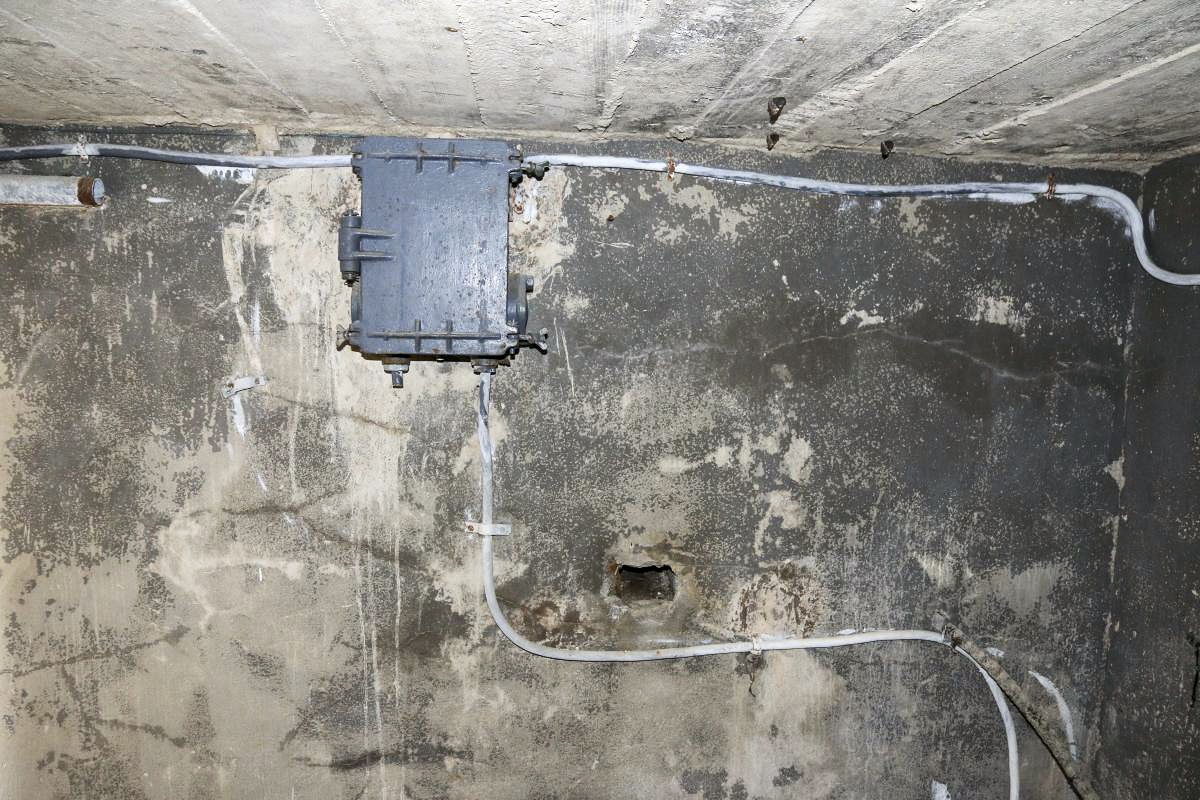

La chambre de coupure du Granon est équipée d'un boitier répartiteur pour 28 circuits et d'un boitier de translateurs. Elle est également dotée d'un boitier pour raccordement de six lignes de campagne et des protections d'hoc
Elle est raccordée au réseau téléphonique de la fortification Maginot par :
- Un câble souterrain à 6 paires depuis la chambre de coupure de Saint Joseph Nord
- Un câble souterrain à 6 paires vers le casernement du Granon (téléphérique)
- Un câble souterrain à 6 paires vers l'ouvrage du Granon
- Une ligne aérienne à deux circuits vers le blockhaus de l'Enlon
L'utilisation de translateurs était très certainement destinée à rajouter un circuit de communication vers le blockhaus de l'Enlon et le Fort de l'Olive, desservis par une ligne aérienne à deux circuits depuis la chambre de coupure
Elle est raccordée au réseau téléphonique de la fortification Maginot par :
- Un câble souterrain à 6 paires depuis la chambre de coupure de Saint Joseph Nord
- Un câble souterrain à 6 paires vers le casernement du Granon (téléphérique)
- Un câble souterrain à 6 paires vers l'ouvrage du Granon
- Une ligne aérienne à deux circuits vers le blockhaus de l'Enlon
L'utilisation de translateurs était très certainement destinée à rajouter un circuit de communication vers le blockhaus de l'Enlon et le Fort de l'Olive, desservis par une ligne aérienne à deux circuits depuis la chambre de coupure
Comme dans toutes les chambres de coupures, centraux et ouvrages de ce secteur, l'installation téléphonique a été refaite après guerre et ne correspond plus à celle d'origine.
Seuls les boitiers ont été en partie réemployés.
Seuls les boitiers ont été en partie réemployés.
GENERALITES, Localisation précise
Le positionnement géographique est vérifié
Fils de discussion
COL de GRANON - (Chambre de coupure) 2 messages, le dernier est de Pascal le 30/09/2020
Page n° 14331 mise à jour le 18/07/2022 -
© wikimaginot.eu 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Bebert
COL DE GRANON - (Chambre de coupure)
Photo prise en septembre 2020
Auteur : Bebert
CC BY-SA -Paternité - Partage à l'identique
Auteur : Bebert
CC BY-SA -Paternité - Partage à l'identique Photo n° 87476 - Taille 1800 x 1012 pixels - Déposée le 30/09/2020
wikislides - © wikimaginot.eu
Pascal Lambert
COL DE GRANON - (Chambre de coupure)
Auteur : Pascal Lambert
CC BY-NC - Paternité - Pas d'usage commercial
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 109613 - Taille 1800 x 1142 pixels - Déposée le 06/07/2022
wikislides - © wikimaginot.eu
Bebert
COL DE GRANON - (Chambre de coupure)
Photo prise en septembre 2020
Auteur : Bebert
CC BY-SA -Paternité - Partage à l'identique
Auteur : Bebert
CC BY-SA -Paternité - Partage à l'identique Photo n° 87477 - Taille 1800 x 1012 pixels - Déposée le 30/09/2020
wikislides - © wikimaginot.eu
Alain Perouffe
COL DE GRANON - (Chambre de coupure)
Auteur : Alain Perouffe
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 82268 - Taille 800 x 533 pixels - Déposée le 06/02/2020
wikislides - © wikimaginot.eu
Alain Perouffe
COL DE GRANON - (Chambre de coupure)
Auteur : Alain Perouffe
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 82269 - Taille 800 x 533 pixels - Déposée le 06/02/2020
wikislides - © wikimaginot.eu
Alain Perouffe
COL DE GRANON - (Chambre de coupure)
Auteur : Alain Perouffe
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 82270 - Taille 800 x 533 pixels - Déposée le 06/02/2020
wikislides - © wikimaginot.eu
Alain Perouffe
COL DE GRANON - (Chambre de coupure)
Auteur : Alain Perouffe
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 82271 - Taille 1200 x 800 pixels - Déposée le 06/02/2020
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
COL DE GRANON - (Chambre de coupure)
Photo prise le 05 juillet 2022
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 109844 - Taille 1800 x 1350 pixels - Déposée le 09/07/2022
wikislides - © wikimaginot.eu
Alain Perouffe
COL DE GRANON - (Chambre de coupure)
Auteur : Alain Perouffe
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 82272 - Taille 800 x 533 pixels - Déposée le 06/02/2020
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
COL DE GRANON - (Chambre de coupure)

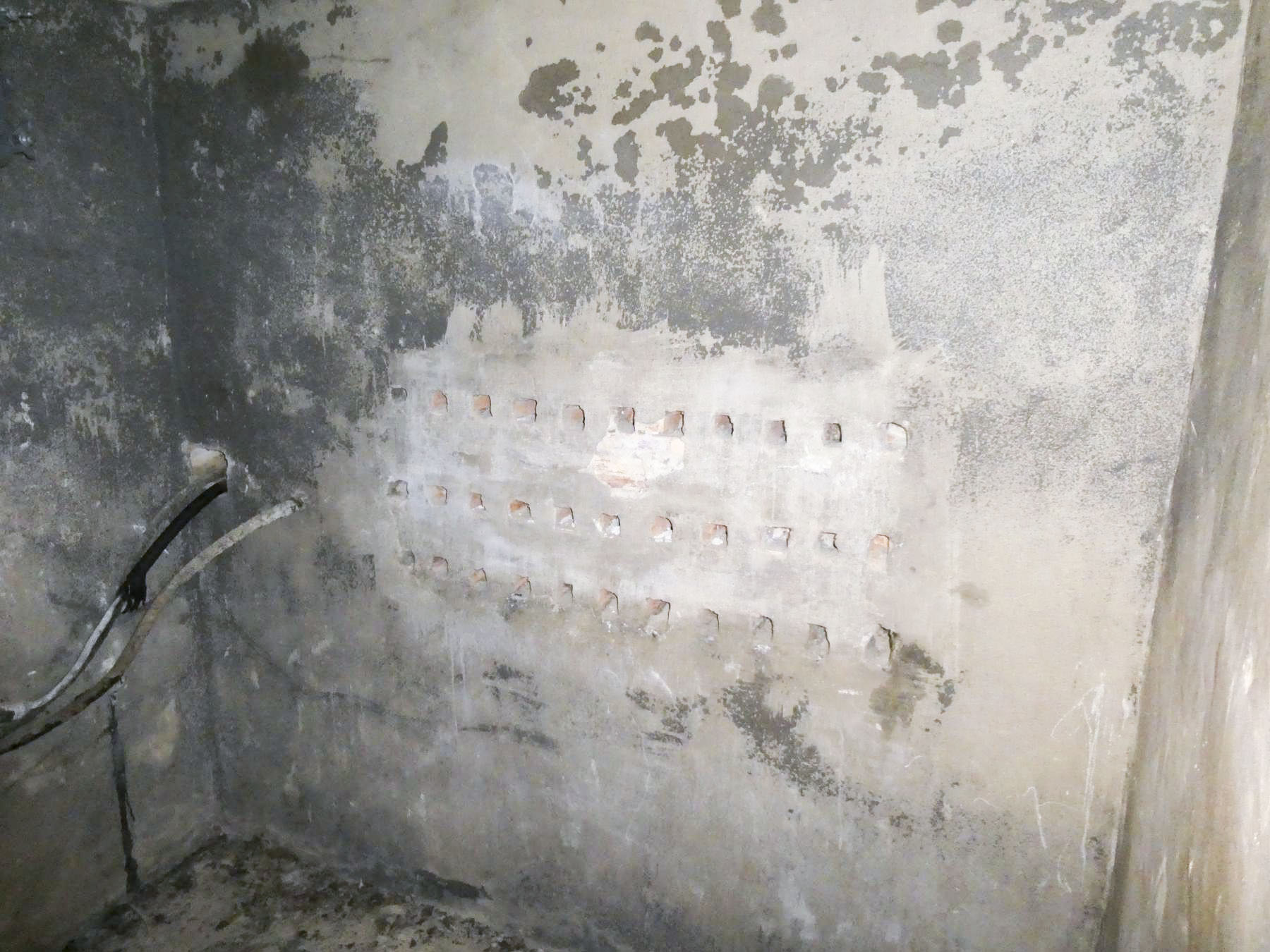

Emplacement d'équipement antérieur
