DACHSECK 1
( Blockhaus pour canon )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Philippsbourg
Quartier
Biesenberg
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
1936/1938
Commune
EGUELSHARDT (57230)
Lieu-dit / Parcelle
Dachseck
Coordonnées
49.040129 - 7.519033
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
L'armement du blockhaus de Dachseck est le suivant :
- Un canon antichar (SA 25 mle 34 ?) sur affut de campagne
- Une caponnière munie de trois créneaux de fusillade
- Un canon antichar (SA 25 mle 34 ?) sur affut de campagne
- Une caponnière munie de trois créneaux de fusillade
CONSTRUCTION, Cartouche ou information constructeur
Cartouche "1936" dans le blockhaus antichar.
Cartouche "37° RIF 5° CM 7 38" sur l'entrée hommes.
Cartouche "37° RIF 5° CM 7 38" sur l'entrée hommes.
CONSTRUCTION, Description
Blockhaus pour canon antichar de campagne construit par la MOM.
Il est constitué de deux parties :
- le blockhaus pour canon proprement dit, construit en 1936. Le plan se rapproche quelque peu d'un bouclier dont la partie arrière prolongée est fermée et munie d'une entrée pour la pièce antichar.
- Une extension en moellons maçonnés, construite en 1938, greffée sur le flanc gauche. Cette dernière comporte une caponnière munie de trois créneaux de fusillade et une entrée hommes. La caponnière assure la défense rapprochée des entrées.
Il est constitué de deux parties :
- le blockhaus pour canon proprement dit, construit en 1936. Le plan se rapproche quelque peu d'un bouclier dont la partie arrière prolongée est fermée et munie d'une entrée pour la pièce antichar.
- Une extension en moellons maçonnés, construite en 1938, greffée sur le flanc gauche. Cette dernière comporte une caponnière munie de trois créneaux de fusillade et une entrée hommes. La caponnière assure la défense rapprochée des entrées.
CONSTRUCTION, Mission, ou Fonction de l'objet
Tir antichar sur la route forestière des Princes.
EQUIPEMENT, Ventilation
La ventilation était assurée par un ventilateur à main.
Fils de discussion
Cartouche "1936" 3 messages, le dernier est de aldom.perouffe le 19/06/2024
Page n° 14381 mise à jour le 16/06/2024 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pascal LAMBERT

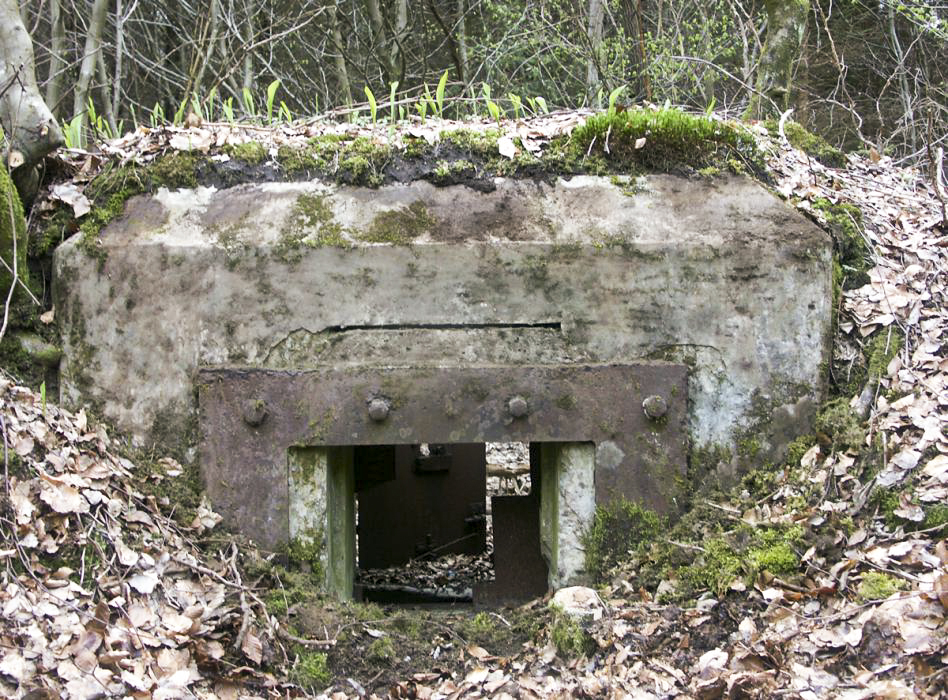

Créneau frontal
Créneau du canon antichar
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16419 - Taille écran 948 x 700 pixels
Prise le 30 avril 2006 - Déposée le 20/03/2021
Prise le 30 avril 2006 - Déposée le 20/03/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
DACHSECK 1 (Blockhaus pour canon)

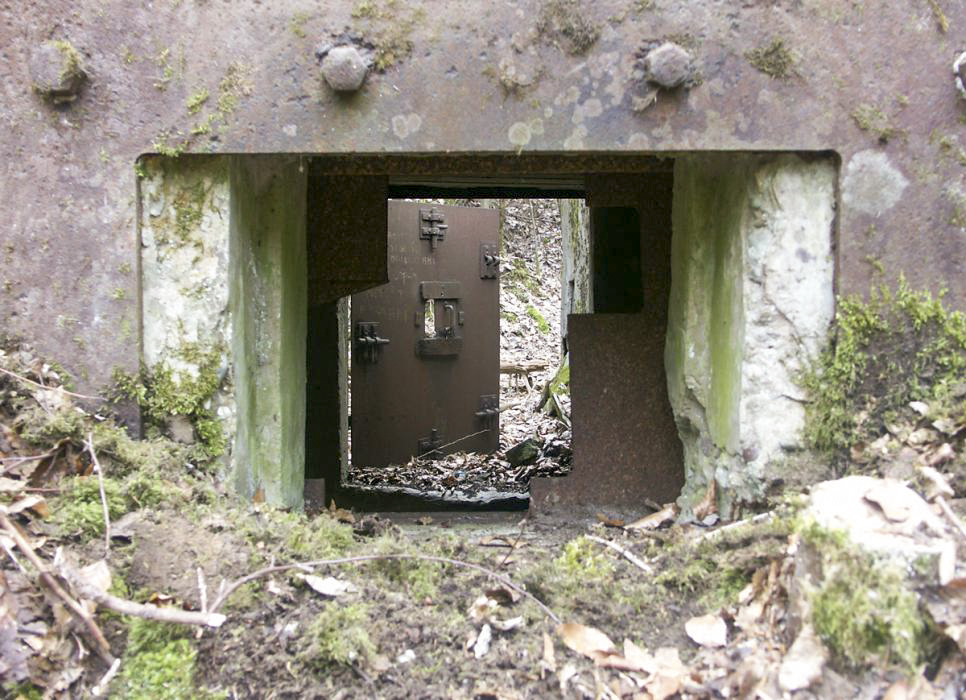

Détail du créneau avec l'entrée du canon antichar à l'arrière plan
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16420 - Taille écran 966 x 700 pixels
Prise le 30 avril 2006 - Déposée le 20/03/2021
Prise le 30 avril 2006 - Déposée le 20/03/2021
wikislides - © wikimaginot.eu
Gregory Fuchs
DACHSECK 1 - (Blockhaus pour canon)
Caponnière et entrée du canon antichar
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 131092 - Taille écran 1800 x 1350 pixels
Prise le 09 juin 2024 - Déposée le 15/06/2024
Traitée par: Lia Vermeulen
Prise le 09 juin 2024 - Déposée le 15/06/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal LAMBERT
DACHSECK 1 (Blockhaus pour canon)

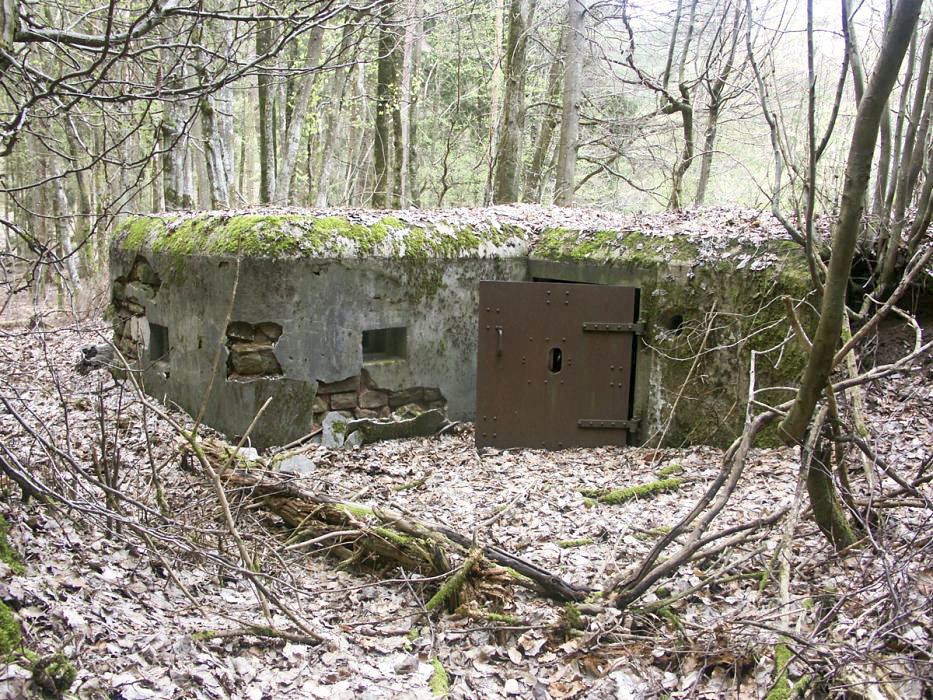

Caponnière et entrée du canon antichar
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16421 - Taille écran 933 x 700 pixels
Prise le 30 avril 2006 - Déposée le 20/03/2021
Prise le 30 avril 2006 - Déposée le 20/03/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
DACHSECK 1 (Blockhaus pour canon)

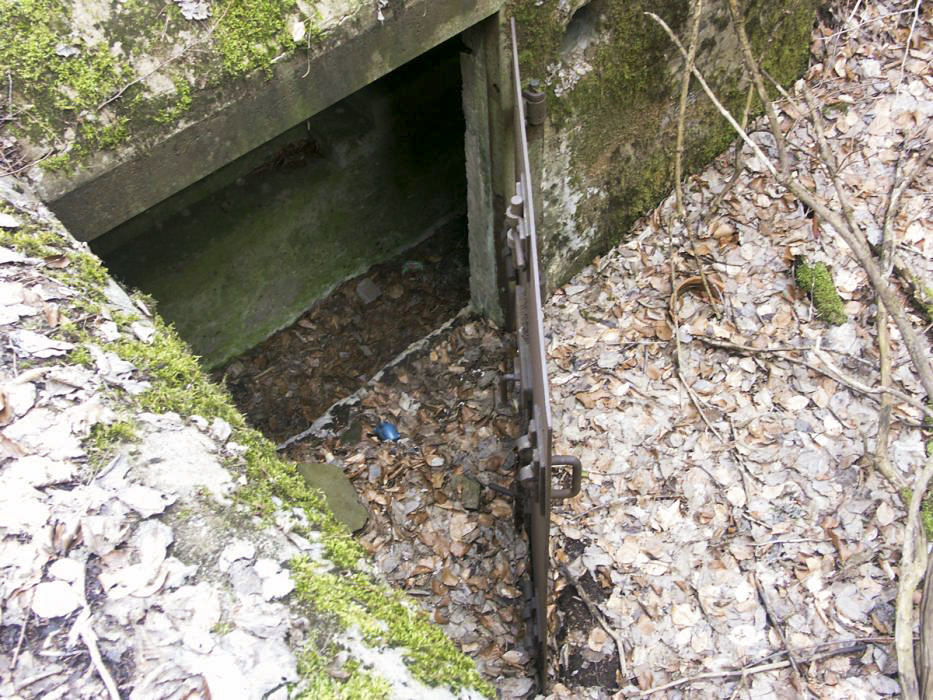

Entrée du canon antichar
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16423 - Taille écran 933 x 700 pixels
Prise le 30 avril 2006 - Déposée le 20/03/2021
Prise le 30 avril 2006 - Déposée le 20/03/2021
wikislides - © wikimaginot.eu
Ludovic KNAPP
DACHSECK 1 - (Blockhaus pour canon)

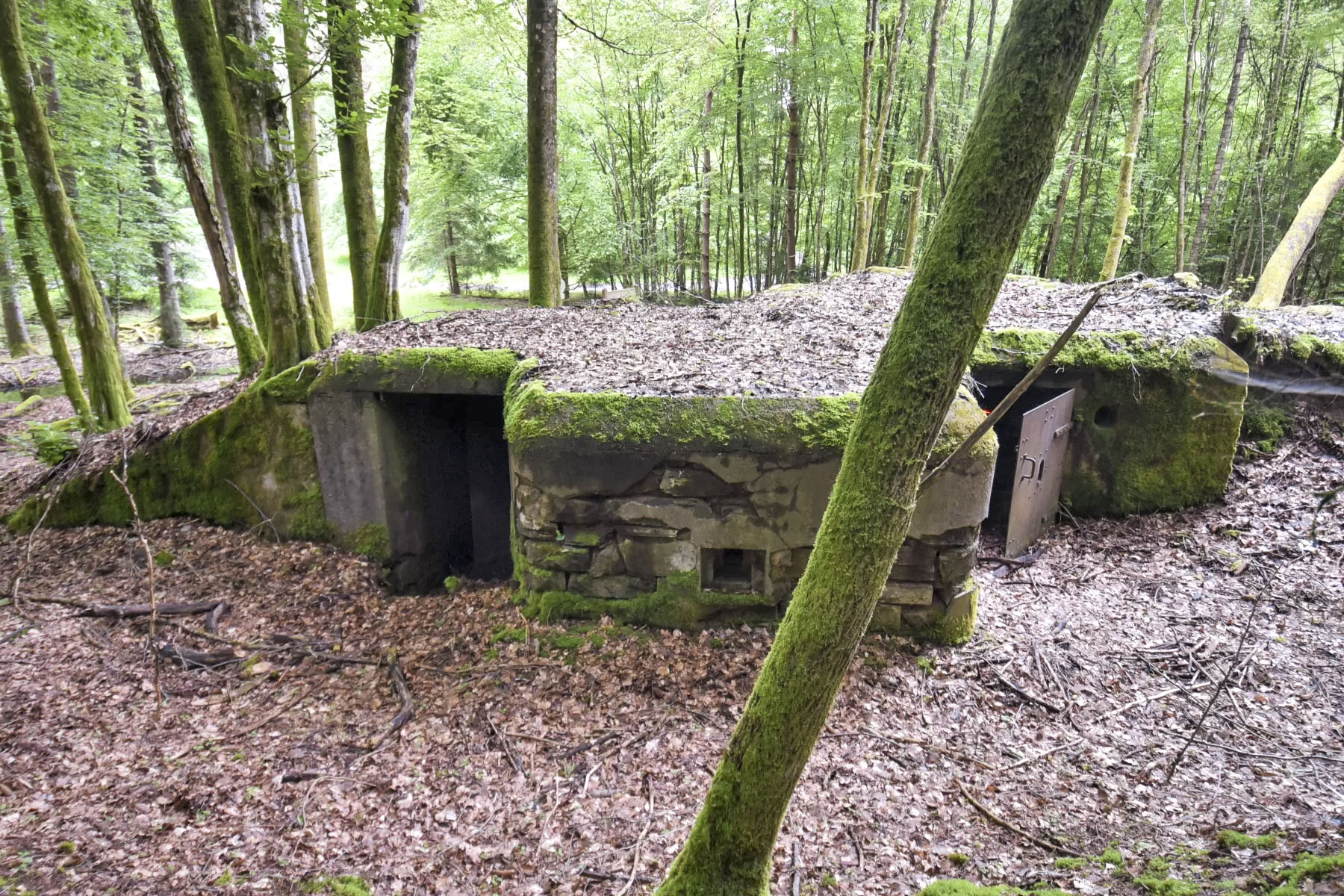

Les deux entrées et la caponnière
Auteur : Ludovic KNAPP
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Ludovic KNAPP
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 130476 - Taille écran 1800 x 1200 pixels
Prise le 26 mai 2024 - Déposée le 28/05/2024
Traitée par: Lia Vermeulen
Prise le 26 mai 2024 - Déposée le 28/05/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal LAMBERT
DACHSECK 1 (Blockhaus pour canon)
L'entrée hommes et la caponnière rajoutées en 1938
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16422 - Taille écran 933 x 700 pixels
Déposée le 20/03/2021
Déposée le 20/03/2021
wikislides - © wikimaginot.eu

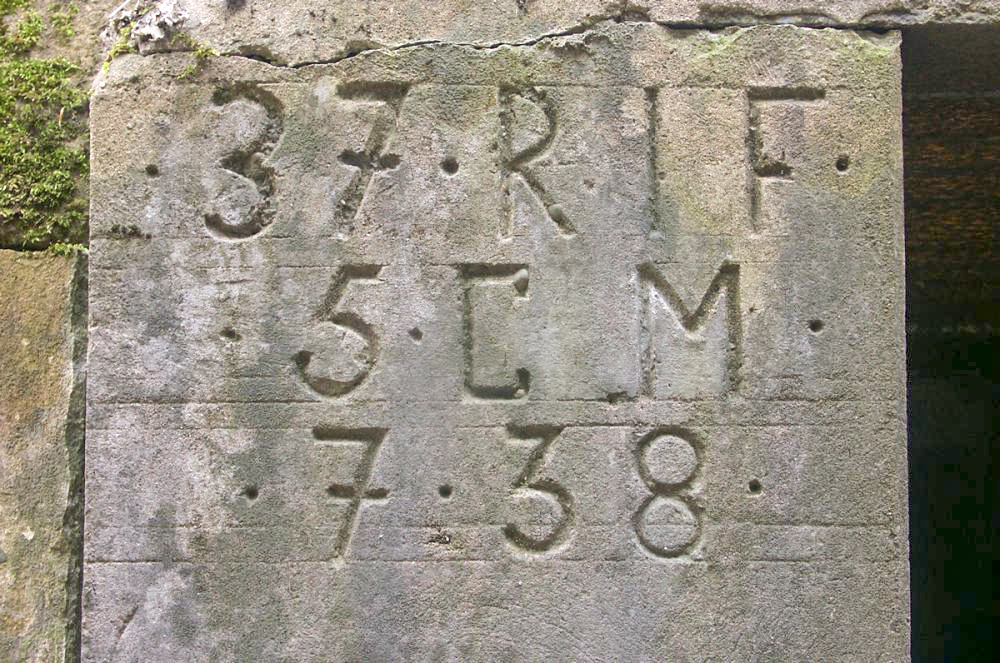

Pascal LAMBERT
DACHSECK 1 (Blockhaus pour canon)
Cartouche présent sur le coté gauche de l'entrée pour le personnel
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16427 - Taille écran 1000 x 663 pixels
Prise le 30 avril 2006 - Déposée le 20/03/2021
Prise le 30 avril 2006 - Déposée le 20/03/2021
wikislides - © wikimaginot.eu

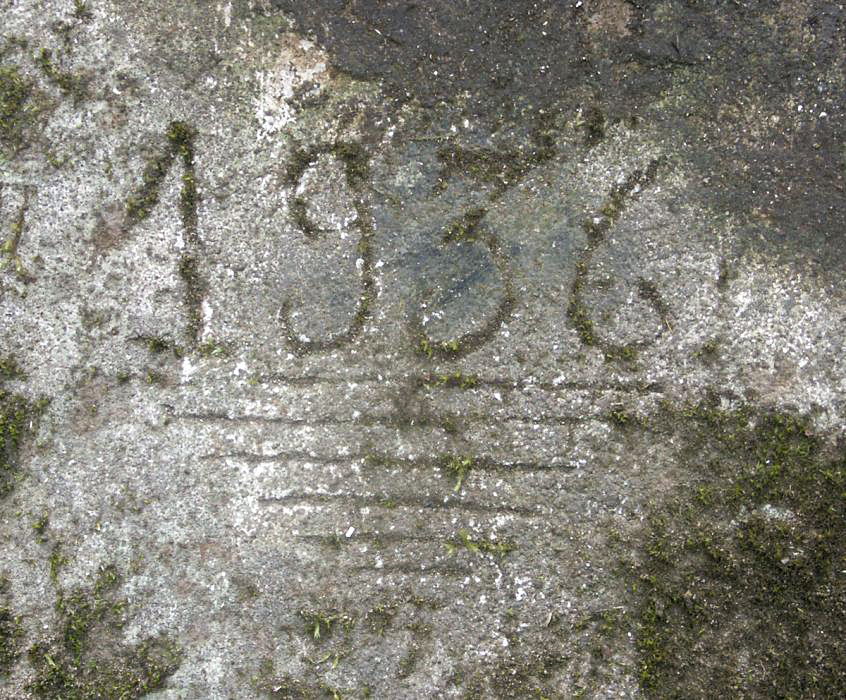

Pascal LAMBERT
DACHSECK 1 (Blockhaus pour canon)
Cartouche datant la construction du blockhaus initial
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16424 - Taille écran 846 x 700 pixels
Prise le 30 avril 2006 - Déposée le 20/03/2021
Prise le 30 avril 2006 - Déposée le 20/03/2021
wikislides - © wikimaginot.eu
Gregory Fuchs
DACHSECK 1 - (Blockhaus pour canon)
Entrée du canon antichar
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 131093 - Taille écran 1800 x 1350 pixels
Prise le 09 juin 2024 - Déposée le 15/06/2024
Traitée par: Lia Vermeulen
Prise le 09 juin 2024 - Déposée le 15/06/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu

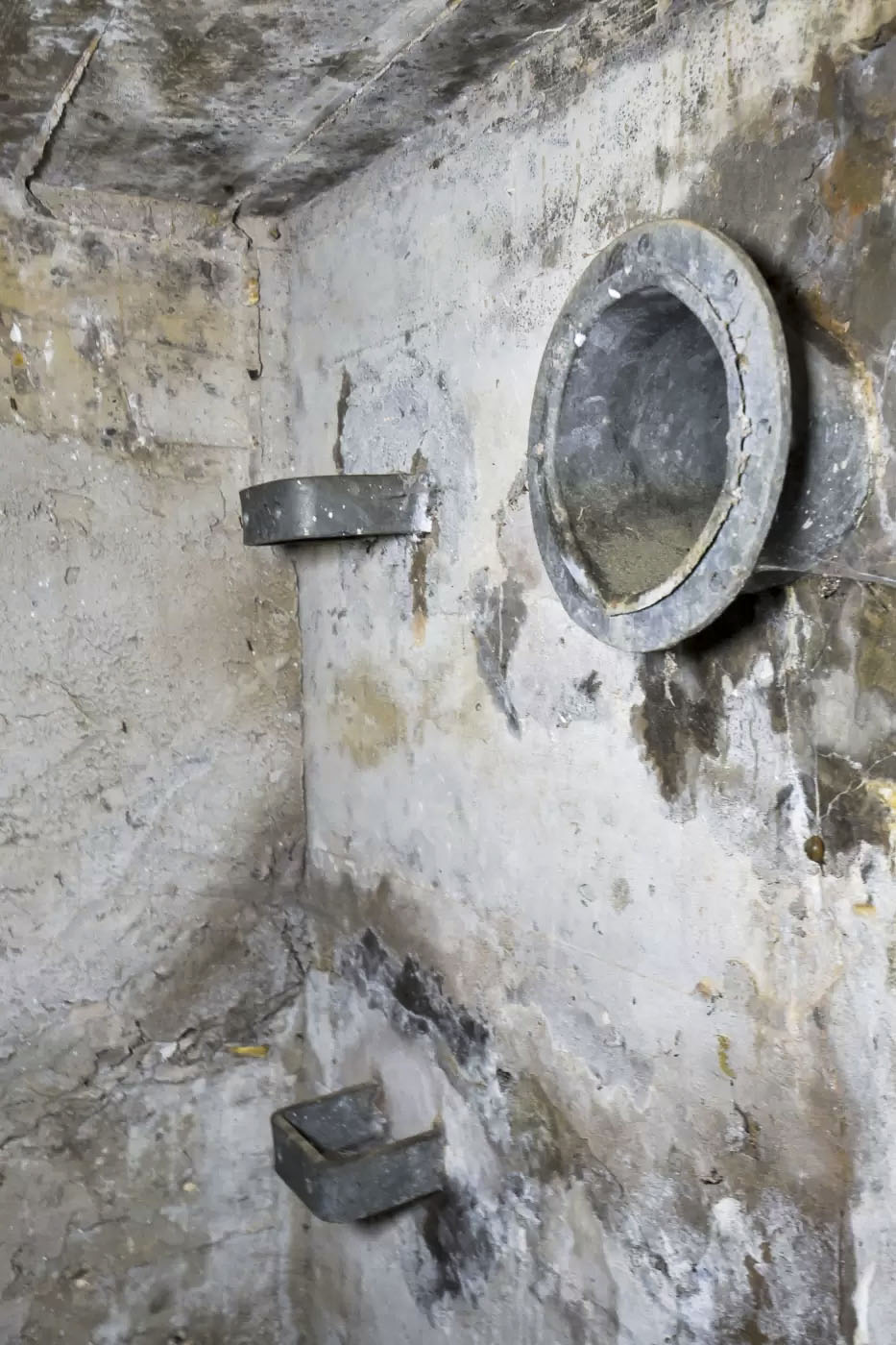

Ludovic KNAPP
DACHSECK 1 - (Blockhaus pour canon)
Emplacement du ventilateur
Auteur : Ludovic KNAPP
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Ludovic KNAPP
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 130478 - Taille écran 933 x 1400 pixels
Prise le 26 mai 2024 - Déposée le 28/05/2024
Traitée par: Lia Vermeulen
Prise le 26 mai 2024 - Déposée le 28/05/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu

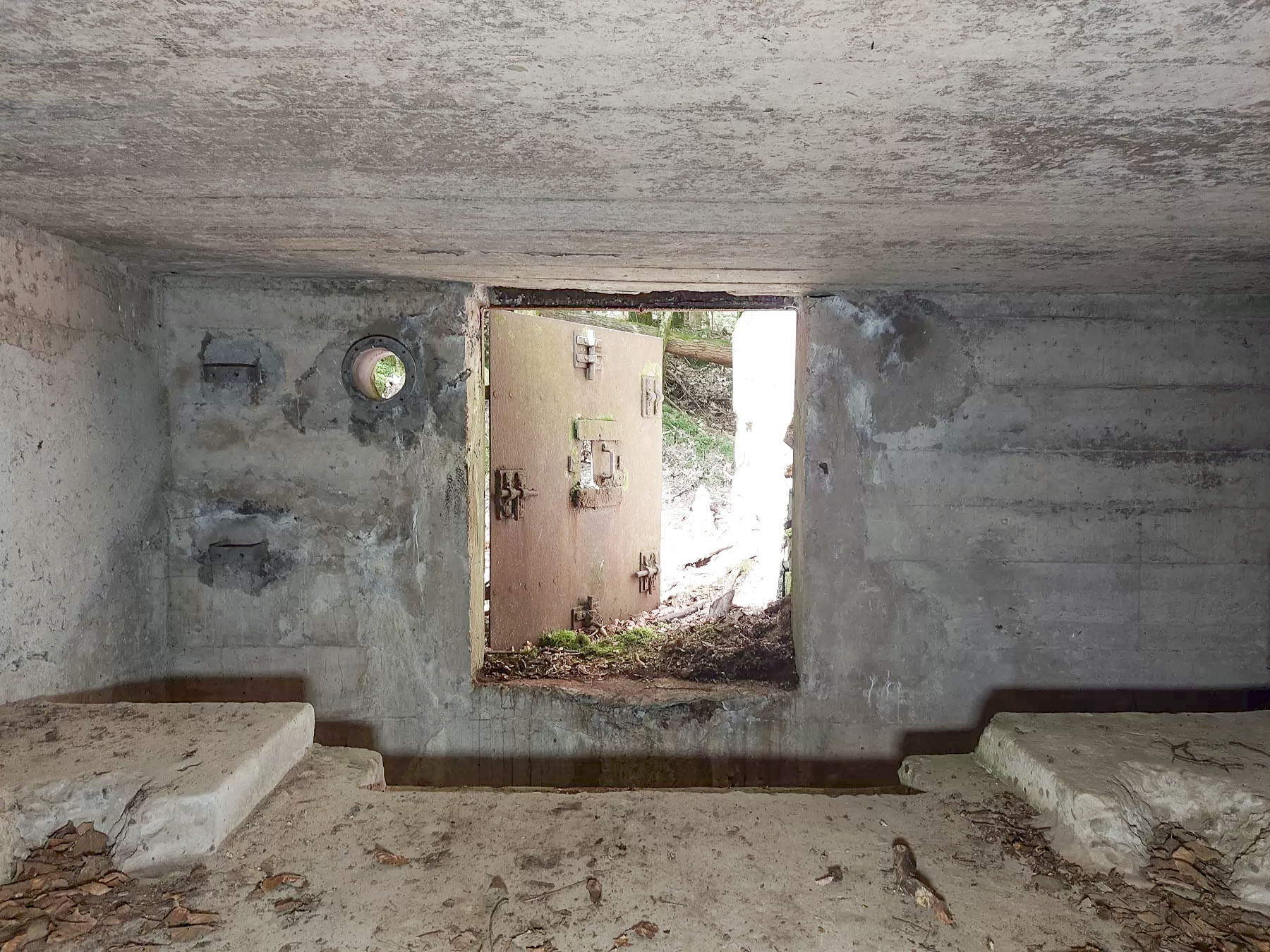

Ludovic KNAPP
DACHSECK 1 - (Blockhaus pour canon)

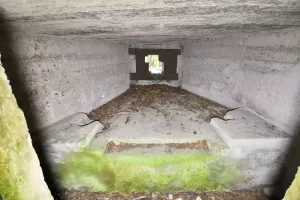

Chambre de tir
L'assise bétonnée avec les logements pour les bêches du canon
Auteur : Ludovic KNAPP
Reproduction et diffusion interdites sans l'accord de l'auteur
L'assise bétonnée avec les logements pour les bêches du canon
Auteur : Ludovic KNAPP
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 130477 - Taille écran 1800 x 1200 pixels
Prise le 26 mai 2024 - Déposée le 28/05/2024
Traitée par: Lia Vermeulen
Prise le 26 mai 2024 - Déposée le 28/05/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu

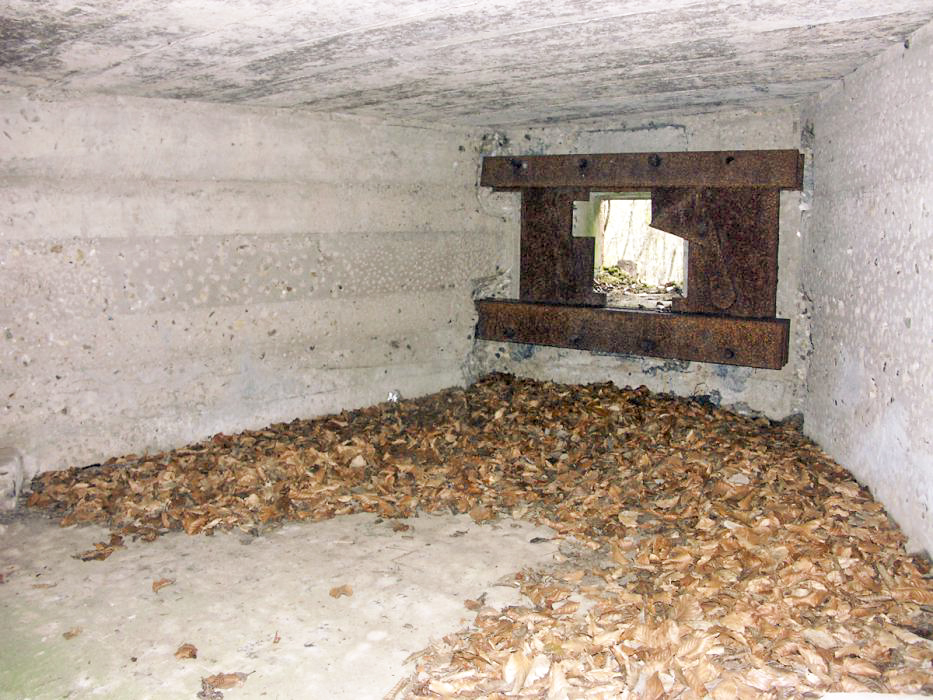

Pascal LAMBERT
DACHSECK 1 (Blockhaus pour canon)
Créneau du canon antichar
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16425 - Taille écran 933 x 700 pixels
Prise le 30 avril 2006 - Déposée le 20/03/2021
Prise le 30 avril 2006 - Déposée le 20/03/2021
wikislides - © wikimaginot.eu

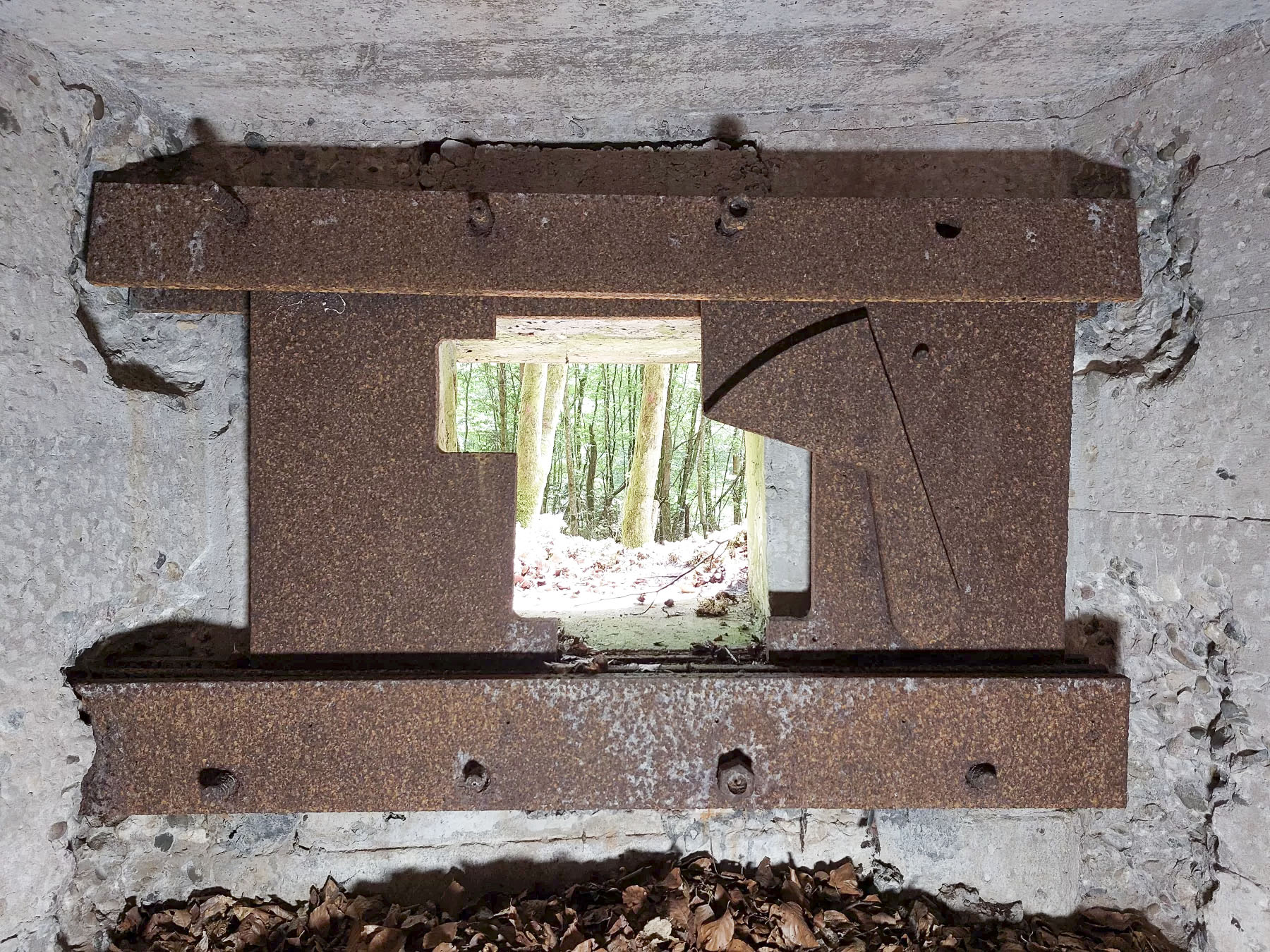

Gregory Fuchs
DACHSECK 1 - (Blockhaus pour canon)
Détail de la trémie blindée
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 131094 - Taille écran 1800 x 1350 pixels
Prise le 09 juin 2024 - Déposée le 15/06/2024
Traitée par: Lia Vermeulen
Prise le 09 juin 2024 - Déposée le 15/06/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu

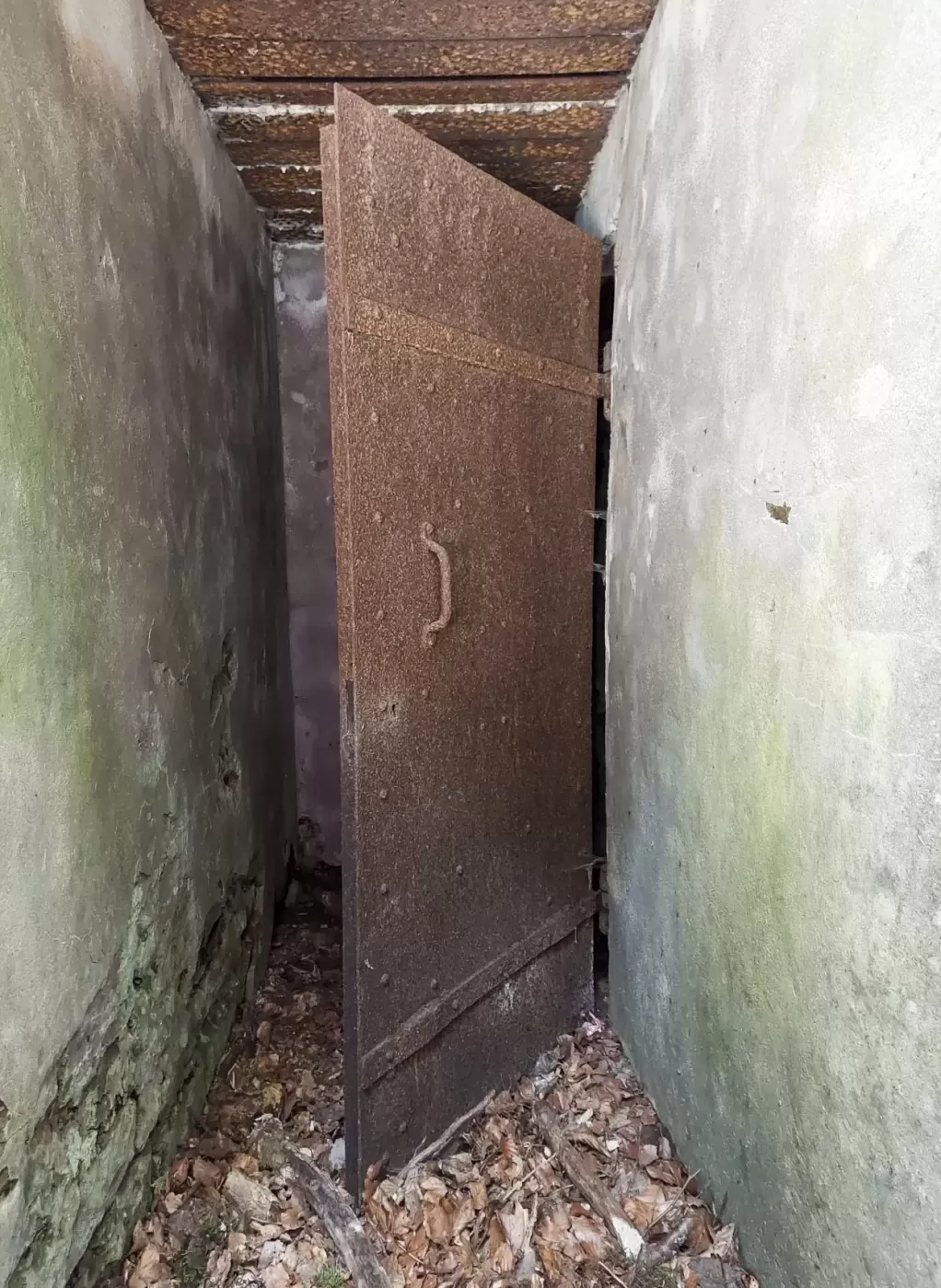

Gregory Fuchs
DACHSECK 1 - (Blockhaus pour canon)

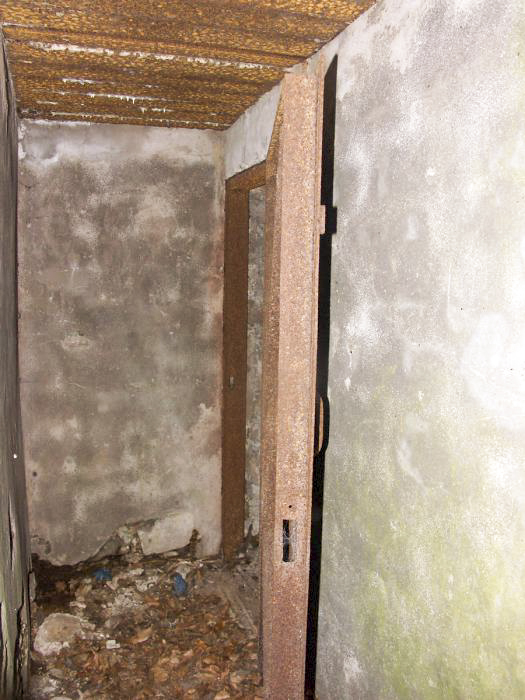

Porte en tôle de l'entrée hommes
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 131095 - Taille écran 1022 x 1399 pixels
Prise le 09 juin 2024 - Déposée le 15/06/2024
Traitée par: Lia Vermeulen
Prise le 09 juin 2024 - Déposée le 15/06/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu

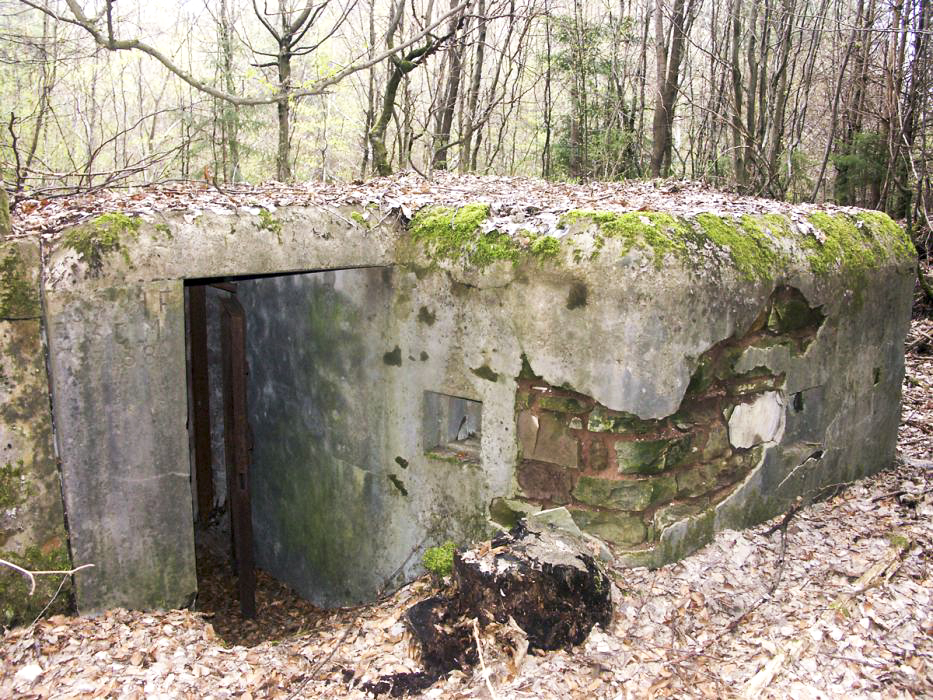

Pascal LAMBERT
DACHSECK 1 (Blockhaus pour canon)

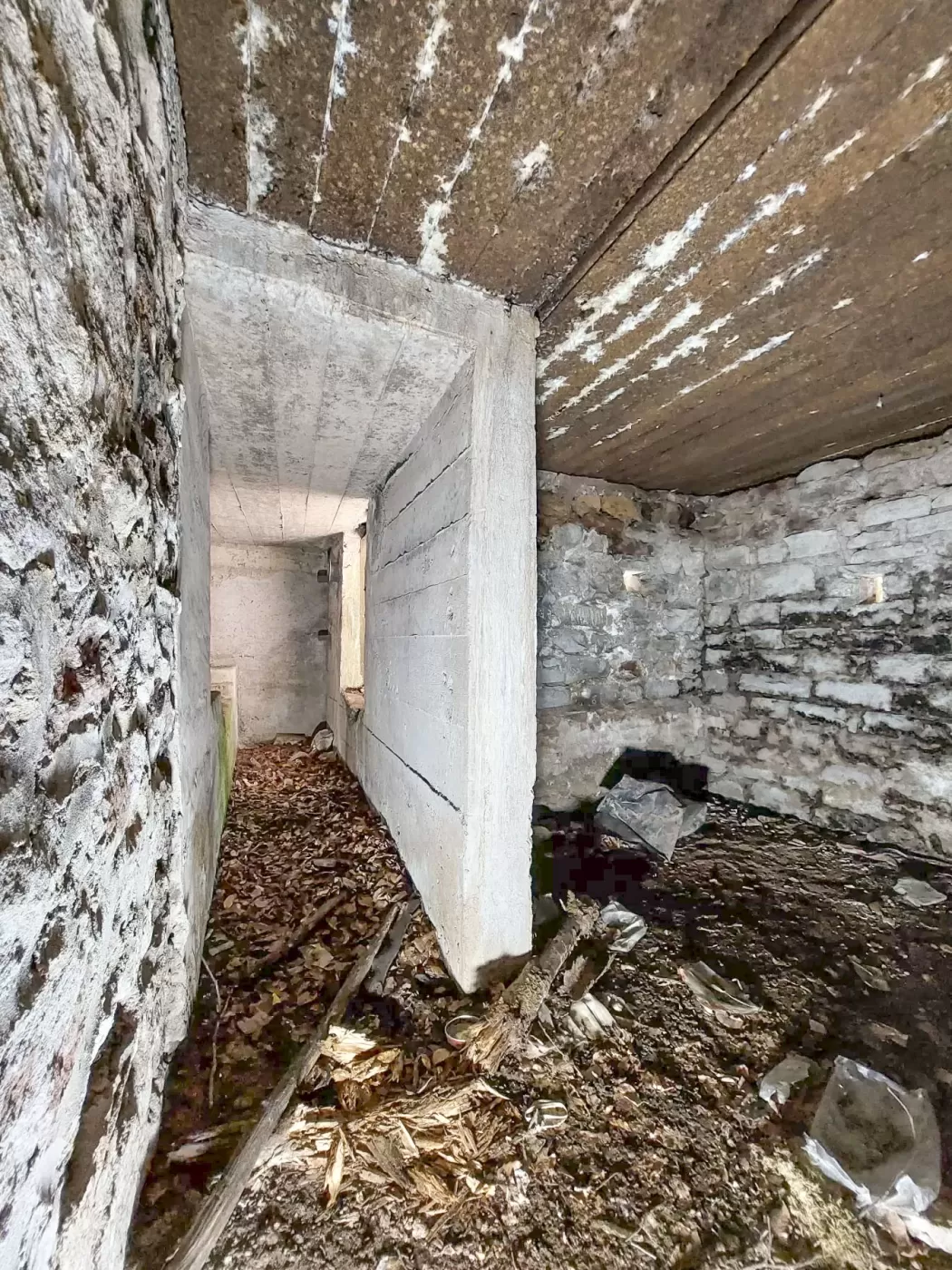

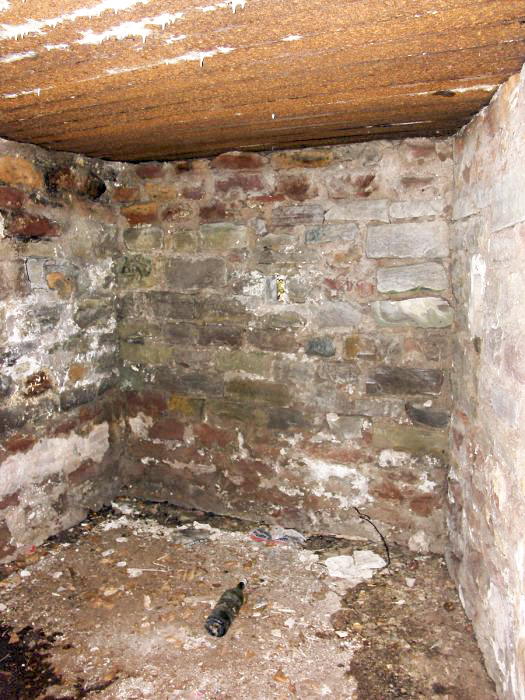

L'entrée hommes disposée en chicane
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16428 - Taille écran 525 x 700 pixels
Prise le 30 avril 2006 - Déposée le 20/03/2021
Prise le 30 avril 2006 - Déposée le 20/03/2021
wikislides - © wikimaginot.eu
Gregory Fuchs
DACHSECK 1 - (Blockhaus pour canon)

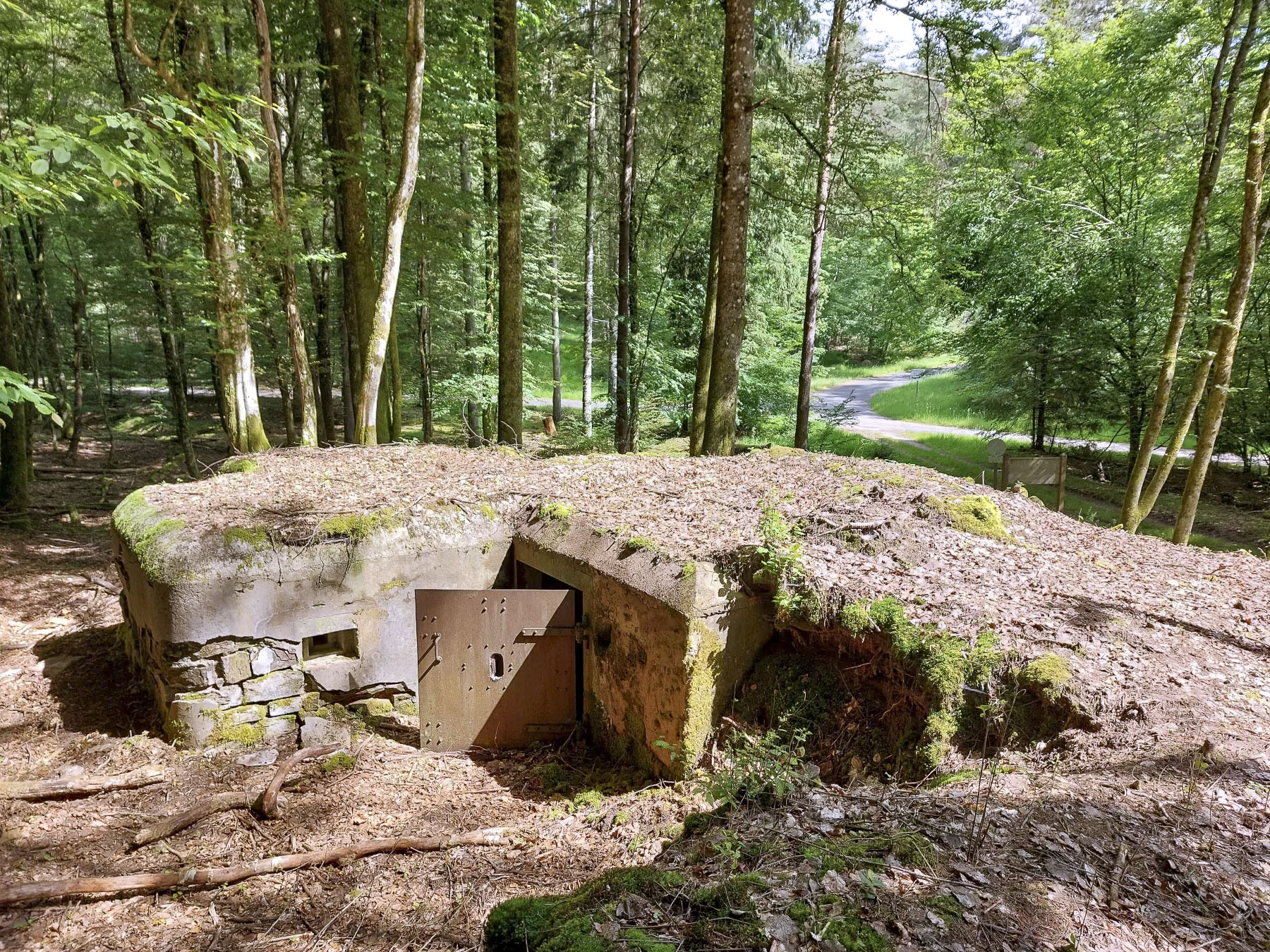

La partie annexe et la caponnière en moellons maçonnés
