HABERHAEUSER 2
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFAL - SF Altkirch
Sous Secteur
Position du Rhin Amont
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
SAINT LOUIS (68128)
Lieu-dit / Parcelle
Saint Louis Neuweg - Haberhaeuser
Coordonnées
47.615112 - 7.535766
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Cartouche ou information constructeur
Cartouche marqué "GENIE 212-2" au dessus du créneau
CONSTRUCTION, Description
Blockhaus MOM simple pour mitrailleuse, flanquant à gauche, dérivé du modèle STG type 1bis de fortification de campagne (album n°1 de la STG - 09/1939)
CONSTRUCTION, Plan type
Ce bloc est d'un plan très proche à son voisin HABERHAEUSER 1. Il est cependant orienté à gauche (l'autre est à droite). Il diffère du plan-type STG par la présence d'un créneau de défense des approches arrières pour FM et d'un petit local au niveau de son entrée.
Tout comme son voisin, ce blockhaus à ceci de particulier par rapport aux nombreux blocs similaires construits dans les environs que son entrée est de plain-pied par rapport à la chambre de tir, et non en contrebas.
Tout comme son voisin, ce blockhaus à ceci de particulier par rapport aux nombreux blocs similaires construits dans les environs que son entrée est de plain-pied par rapport à la chambre de tir, et non en contrebas.
DENOMINATION, Dénominations alternatives
SCOICH : Blotzheim 49
GENERALITES, Localisation précise
Le blockhaus est situé au pied d'une levée donnant de nos jours sur la partie marécageuse de la Petite Camargue Alsacienne.
Page n° 14427 mise à jour le 28/12/2021 -
© wikimaginot.eu 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
IGN
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
Auteur : IGN
CC-O - Oeuvre personelle libre de droits Photo n° 25368 - Taille écran 903 x 700 pixels
Prise en 1958 - Déposée le 03/12/2021
Prise en 1958 - Déposée le 03/12/2021
wikislides - © wikimaginot.eu
D. Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)

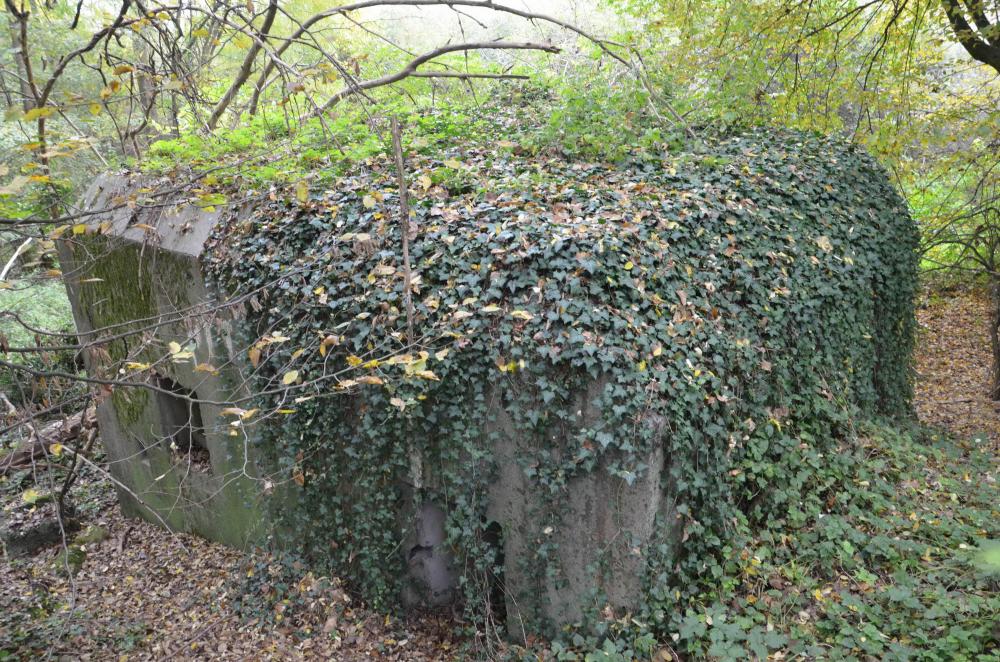

Blockhaus entièrement masqué par la végétation
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16668 - Taille écran 1000 x 662 pixels
Prise le 22 oct. 2012 - Déposée le 07/11/2012
Prise le 22 oct. 2012 - Déposée le 07/11/2012
wikislides - © wikimaginot.eu
D. Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
Vue extérieure sur le créneau de tir au dessus duquel on voit une inscription
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16669 - Taille écran 1000 x 662 pixels
Prise le 22 oct. 2012 - Déposée le 07/11/2012
Prise le 22 oct. 2012 - Déposée le 07/11/2012
wikislides - © wikimaginot.eu
D.Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
GENIE 212-2 - Inscription se trouvant au-dessus du créneau de tir
Auteur : D.Froehly
CC BY - Paternité
Auteur : D.Froehly
CC BY - Paternité Photo n° 16670 - Taille écran 1000 x 662 pixels
Prise le 22 oct. 2012 - Déposée le 07/11/2012
Prise le 22 oct. 2012 - Déposée le 07/11/2012
wikislides - © wikimaginot.eu
D. Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
Détail du créneau de tir
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16671 - Taille écran 1000 x 662 pixels
Prise le 22 oct. 2012 - Déposée le 07/11/2012
Prise le 22 oct. 2012 - Déposée le 07/11/2012
wikislides - © wikimaginot.eu
D. Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
Vue arrière de l'abri avec son entrée à droite, son créneau de défense rapprochée et sa goulotte à grenade
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16672 - Taille écran 1000 x 662 pixels
Prise le 22 oct. 2012 - Déposée le 07/11/2012
Prise le 22 oct. 2012 - Déposée le 07/11/2012
wikislides - © wikimaginot.eu
D. Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
Créneau de défense rapproché à l'arrière de l'abri , la petite goulotte à douilles, et la grande goulotte à grenade
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16673 - Taille écran 1000 x 662 pixels
Prise le 22 oct. 2012 - Déposée le 01/10/2020
Prise le 22 oct. 2012 - Déposée le 01/10/2020
wikislides - © wikimaginot.eu
D. Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
Couloir d'entrée, l'entrée ne comporte pas de porte. Sur la droite une niche à munition, et au fond un renfoncement. A gauche, l'acces à la chambre de tir.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16674 - Taille écran 463 x 700 pixels
Prise le 22 oct. 2012 - Déposée le 07/11/2012
Prise le 22 oct. 2012 - Déposée le 07/11/2012
wikislides - © wikimaginot.eu
D. Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
Chambre de tir, comprenant une plaque de blindage particulière pour mitrailleuse. Remarquez l'absence de la plate-forme en béton pour la mitrailleuse. Au plafond on distingue des barres en acier avec des crochets de suspension. A droite le créneau aveugle de la goulotte lance grenade.
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16675 - Taille écran 1000 x 662 pixels
Prise le 22 oct. 2012 - Déposée le 01/10/2020
Prise le 22 oct. 2012 - Déposée le 01/10/2020
wikislides - © wikimaginot.eu
D. Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
Chambre de tir, comprenant une plaque de blindage particulière pour mitrailleuse. A gauche le créneau aveugle de la goulotte lance grenade et le créneau de défense rapproché. Entre les deux la goulotte d’évacuation des douilles
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16676 - Taille écran 999 x 662 pixels
Prise le 22 oct. 2012 - Déposée le 01/10/2020
Prise le 22 oct. 2012 - Déposée le 01/10/2020
wikislides - © wikimaginot.eu
D. Froehly
HABERHAEUSER 2 - (Blockhaus pour arme infanterie)
Détaille de la goulotte lance grenade et du créneau de défense raprochée et sa goulotte à douilles
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 16677 - Taille écran 1000 x 662 pixels
Prise le 22 oct. 2012 - Déposée le 01/10/2020
Prise le 22 oct. 2012 - Déposée le 01/10/2020
