Secteur Fortifié
SFCO - SF Colmar
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Coordonnées
48.216316 - 7.658003
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Infanterie
CONSTRUCTION, Plan type
EFFECTIF, Commandement et/ou unité
- 1ère CEO du 42ème RIF
- Commandement assuré par le sergent FUGER
Source :
- Juin 1940, les allemands passent le Rhin, par Alain HOHNADEL et Jean-Yves Mary, Hors-Série de Batailles n°10, Histoire et Collection 2006, p.45.
- Hommes et ouvrages de la ligne Maginot, par Jean-Yves Mary et Alain HOHNADEL, Histoire et Collection, Paris, 2003, Tome 3 p.146.
EQUIPEMENT, Transmissions
L'abri était raccordée au réseau téléphonique de la fortification par un câble souterrain à 3 paires provenant de l'abri de Schoenau Centre.
L'abri était équipée d'un central à 4 directions sous carter sous carter (TM32).
SHD 33N128
GENERALITES, Localisation précise

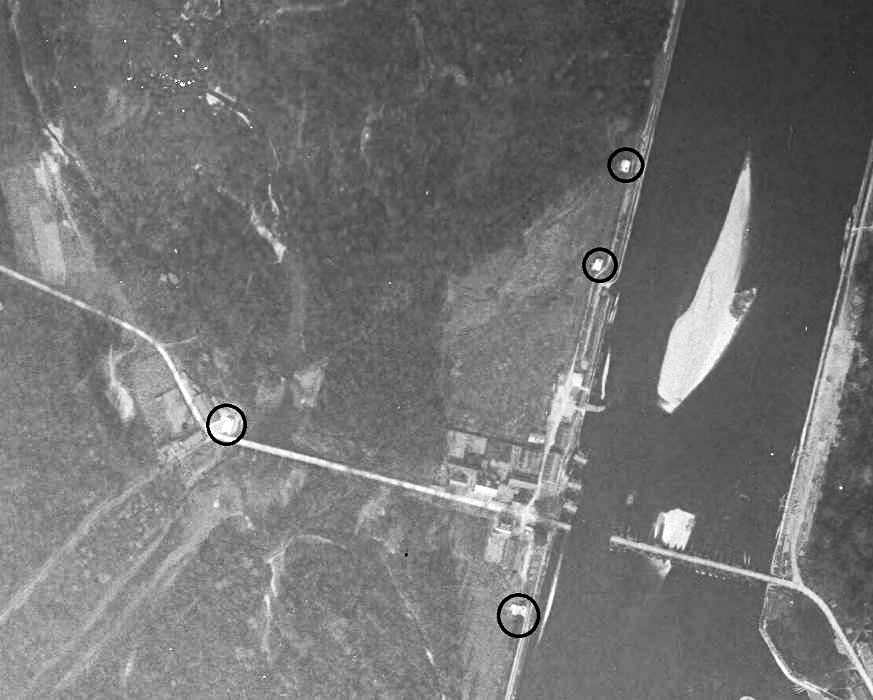

Le positionnement géographique a été fait selon le cadastre d'époque et les photos aériennes de 1950
HISTORIQUE, Chronologie
- 15 Juin 1940 : Durant l’assaut, malgré leurs bombardements, les ouvrages de berges de Schoenau ouvrent le feu sur les Sturmboot allemands causant la mort, pour la plupart par noyade, de 46 Stosstrupp et une centaine de blessés.
A 9h10, la cloche de l'abri est percée au 88 mm.
Les deux abris résistent jusqu'au 16 Juin à 22h30.
Source : Offensive sur le Rhin, par Roger Bruge, Fayard 1977, p.155
HISTORIQUE, Construction
Attribution du lot de construction le 9 octobre 1929.
Gros œuvres de deux abris et une casemate simple terminé le 1er aout 1930.
Source : Juin 1940, les allemands passent le Rhin, par Alain HOHNADEL et Jean-Yves Mary, Hors-Série de Batailles n°10, Histoire et Collection 2006, p.13.
SOURCES, Bibliographie ou documents de réference
- Juin 1940, les allemands passent le Rhin, par Alain HOHNADEL et Jean-Yves Mary, Hors-Série de Batailles n°10, Histoire et Collection 2006, p.13, p.45.
- Hommes et ouvrages de la ligne Maginot, par Jean-Yves Mary et Alain HOHNADEL, Histoire et Collection, Paris, 2003, Tome 3 p.146.
- La ligne Maginot en Alsace, 200kilomètres de béton et d'acier, par Jean-Bernard WAHL, Editions du Rhin, 1987, p.268.
Page n° 14444 mise à jour le 16/03/2022 -
© wikimaginot.eu 2025
L'accés aux documents en ligne est réservé aux utilsateurs inscrits sur le site.
52/1 - Abri de Schoenau Nord
Plan des locaux avec affectation
Extrait de Plans au 1/200e et cadastre de 72 casemates et abris du SFBR
Auteur : Lt-Col-PARISOT - DTF Strasbourg
Date : 15/03/1934
Provenance : SHD - 9 NN 4458
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr)
Versé par : Jean-Michel Jolas
Mis en forme par : Pascal Lambert
Document #107177 disponible en ligne (117.29 Ko)
52/1 - Abri de Schoenau Nord
Plan parcellaire
Extrait de Plans au 1/200e et cadastre de 72 casemates et abris du SFBR
Auteur : Lt-Col-PARISOT - DTF Strasbourg
Date : 15/03/1934
Provenance : SHD - 9 NN 4458
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr)
Versé par : Jean-Michel Jolas
Mis en forme par : Pascal Lambert
Document #107178 disponible en ligne (159.54 Ko)
