ESCHENBACHGRABEN Sud

( Blockhaus pour arme infanterie )









Secteur Fortifié
SFAL - SF Altkirch

Sous Secteur
Franken

Quartier

Maître d'ouvrage
MIL - Commandement

Constructeur
MOM

Année
Commune
BARTENHEIM (68870)

Lieu-dit / Parcelle

Coordonnées
47.644791 - 7.461106

Validité information
Verifié

Niveau de réalisation en 1940
Inachevé

Etat actuel
Incomplet





Plan sommaire








Notes et informations



CONSTRUCTION, Description

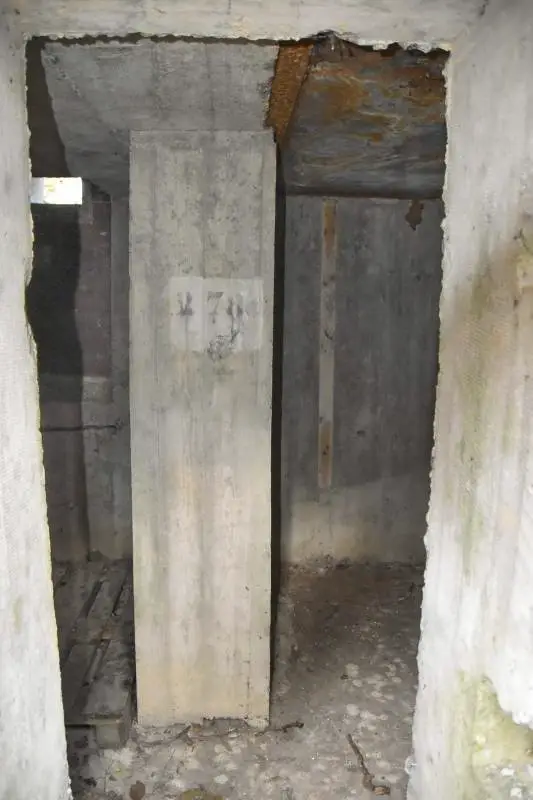

Le blockhaus de construction MOM, comprend deux chambres de tir, une pour la mitrailleuse, la seconde pour fusils ou FM.
La CT pour mitrailleuse possède également une goulotte lance-grenade, pour la défense de l’entrée.

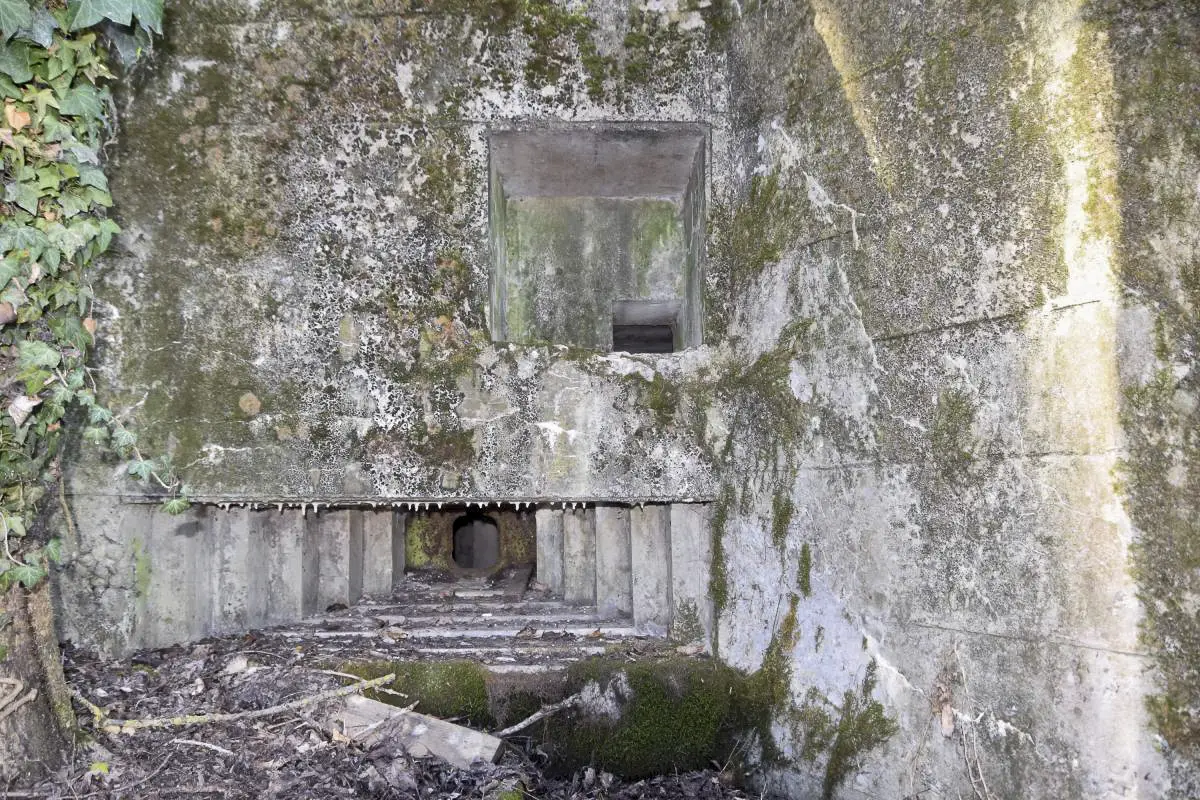

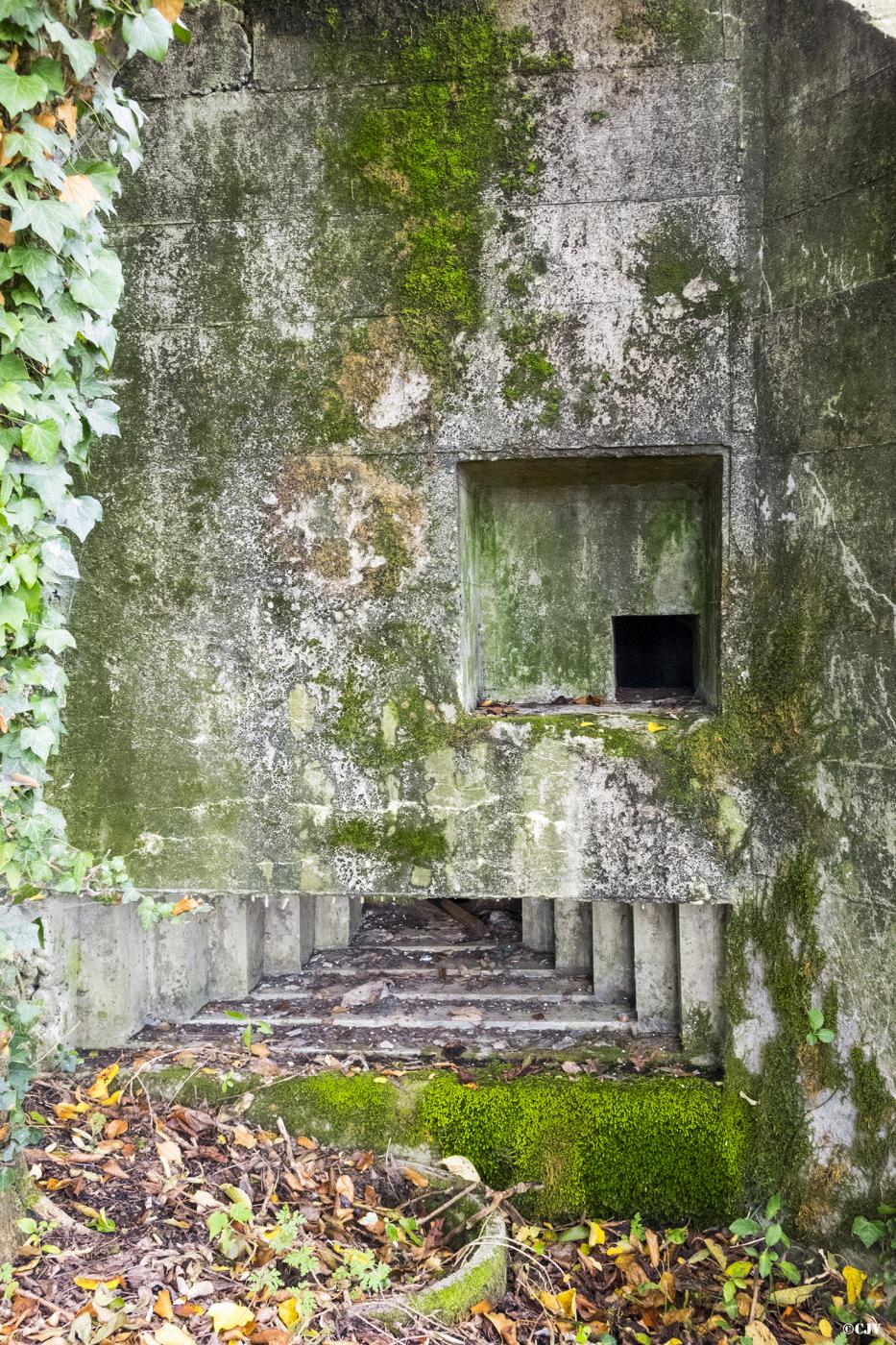

Au-dessus du créneau de la mitrailleuse se trouve une prise d’air et une seconde au plafond.
Ce créneau, protégé coté Est par une aile, est orienté vers la sud/sud-est en protection de la route Bantzenheim/Sierentz. Il est équipé d’une trémie.

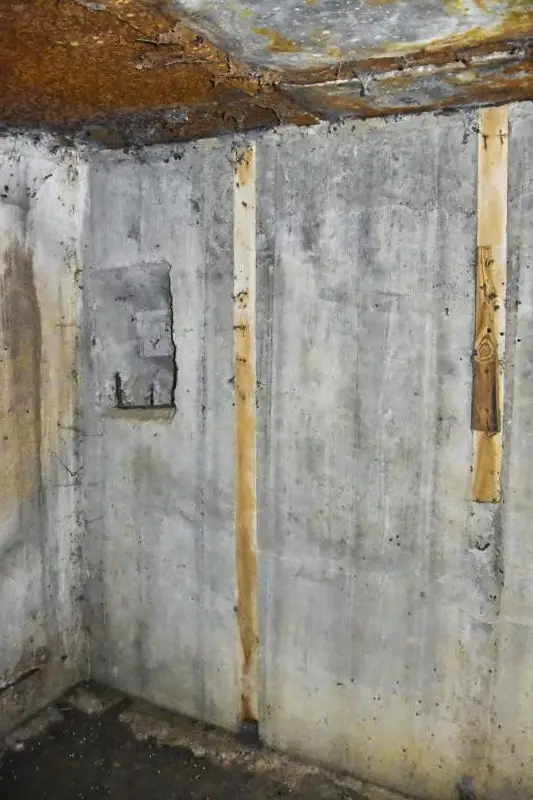

La seconde CT est équipée de deux créneaux pour FM ou fusil. Ils se situent sur une estrade bétonnée à 1m du sol, ce qui les fait dépasser de la hauteur du plafond. L’un des créneaux est orienté vers le nord/nord-ouest le second vers le nord/nord-est. Les créneaux n’ont pas de trémie.

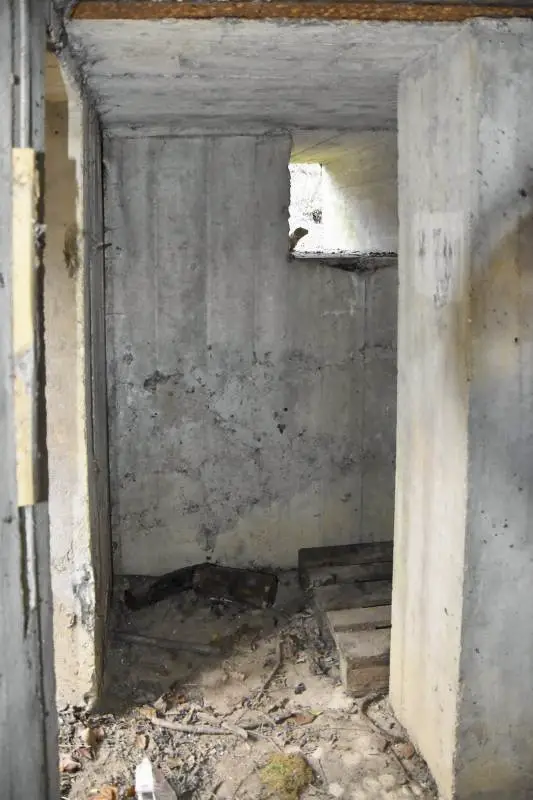

Dans cette CT se trouve également l’issue de secours d’une dimension de 0,6 X 0,6 m, mais à 1,5m du sol. Elle n’a aucune porte, ni système de fermeture.
L’entrée n’a pas de porte, mais comprend des échancrures pour recevoir des rails de chemin de fer, comme les entrées du matériel des casemates STG canon.
Ce blockhaus est identique et orienté de la même manière que « Haselberg » situé 600 m plus au sud.
Il existe une légère différence entre les deux ; « Eschenbachgraben » à son issue de secours à 1,5m du sol, au ras du plafond, et « Haselberg » au ras du sol.
Il ne possède pas de liaison téléphonique.


GENERALITES, Localisation précise


Position confirmée à partir de photos aériennes de 1958.
