A

( Chambre de coupure - Avec central )









Secteur Fortifié
SFCO - SF Colmar

Sous Secteur
Elsenheim

Quartier

Maître d'ouvrage
Non précisé

Constructeur
Entreprises civiles

Année
Commune
ELSENHEIM (67390)

Lieu-dit / Parcelle

Coordonnées
48.159136 - 7.515617

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Plan type


Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.


Ligne Maginot - Chambre de coupure avec central type A2 -
Chambre de coupure grande taille avec central téléphonique - Protection renforcée - Accés de plain-pied
Accés de plain-pied
Protection renforcée (dalle de 1m, murs de 1,25m)
Local intérieur de 3m X 2m 50

NB : Ce type ne doit pas être confondu avec les chambres dans lesquelles un central a été installé ..........
Plus d'informations ...



Notes et informations



CONSTRUCTION, Description

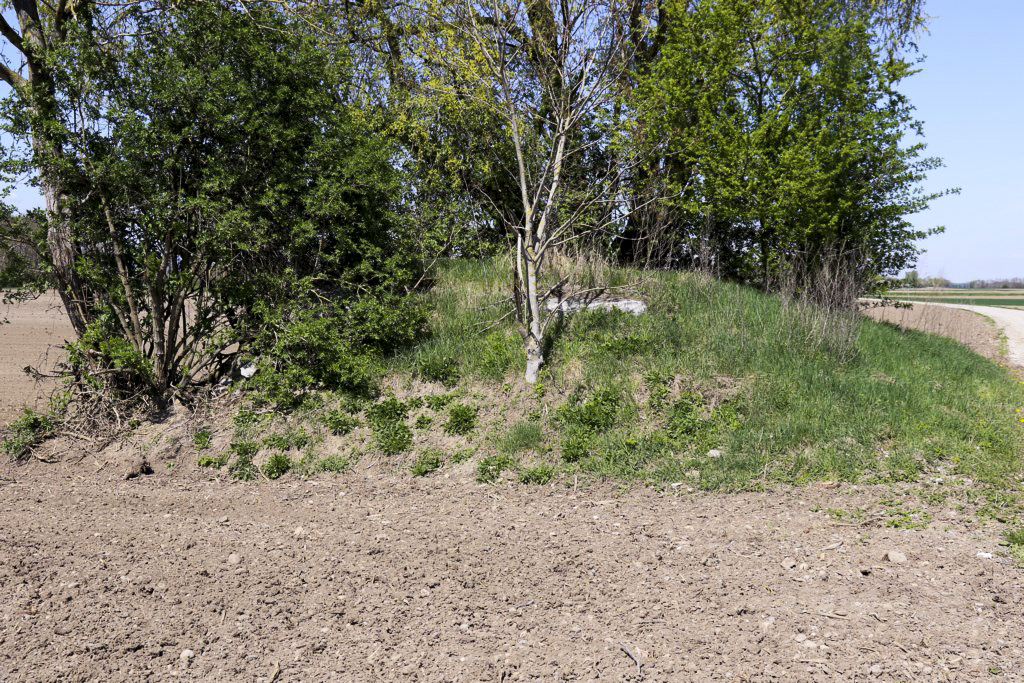

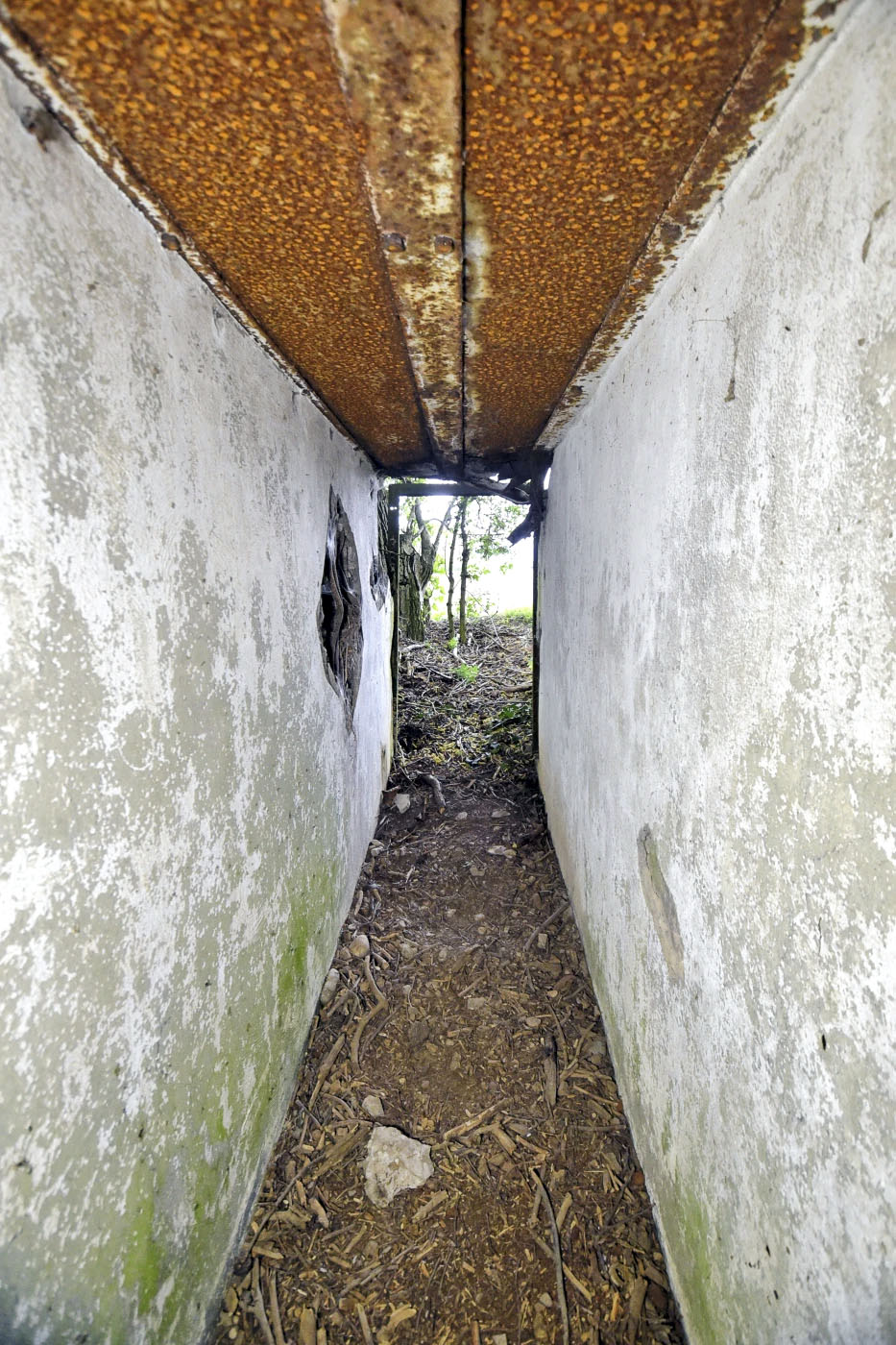

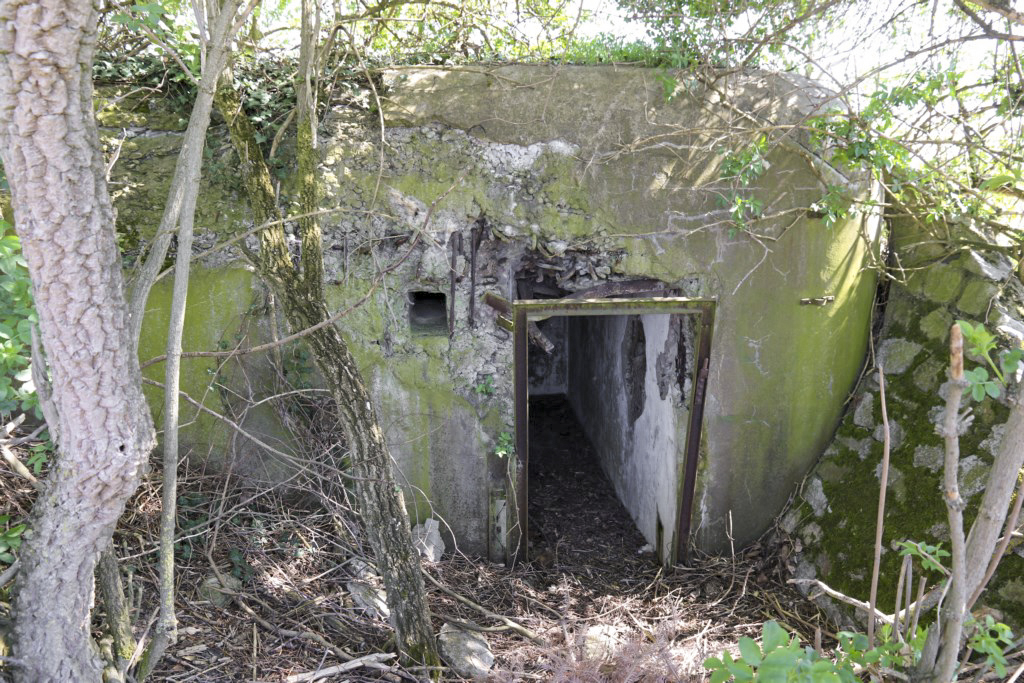

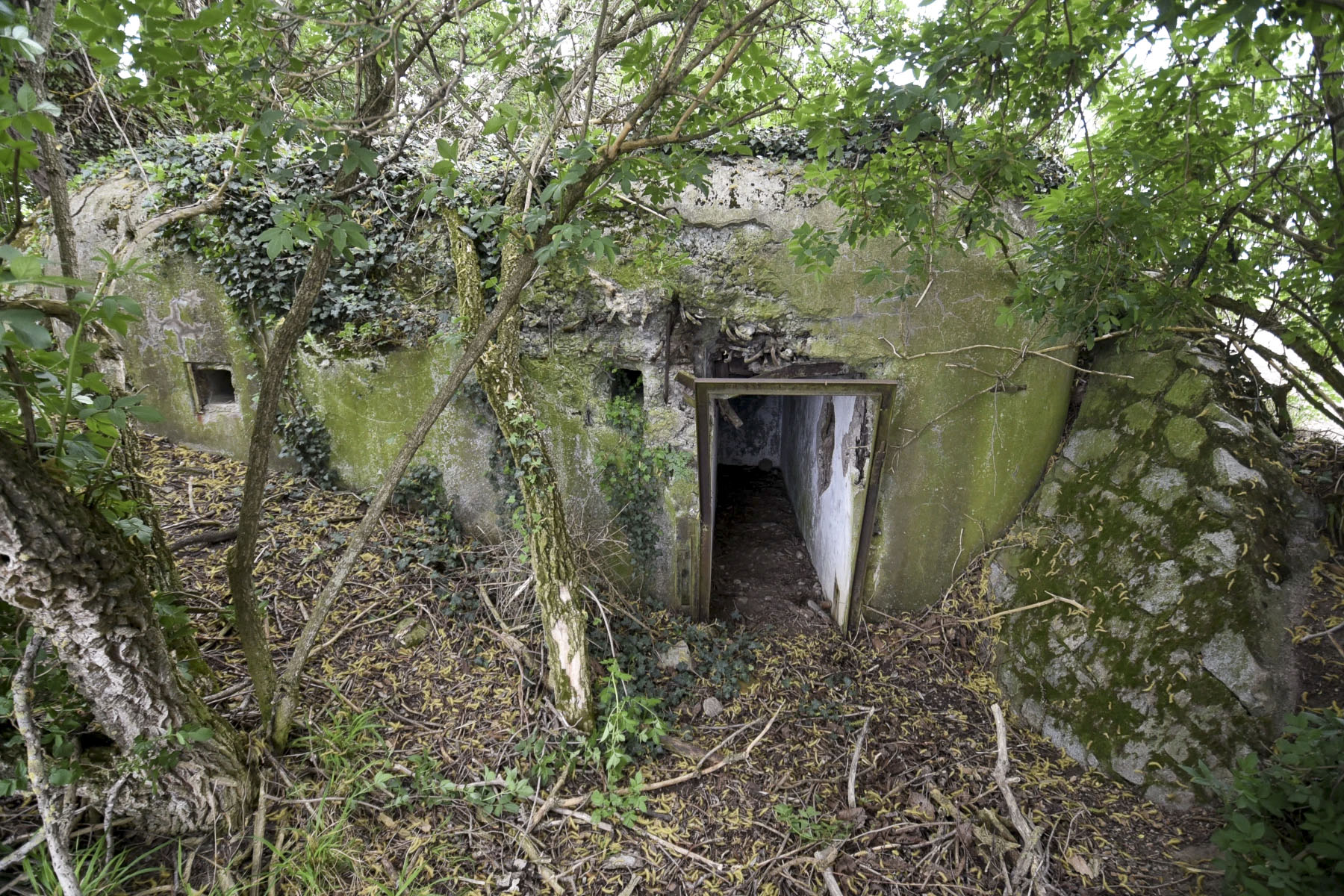

Chambre de coupure à accès de plain-pied


EQUIPEMENT, Transmissions

La nappe reliant les chambres de coupure A à A4 et abri de Limbourg-Pont est constituée d'un câble à 14 paires
La chambre A est par ailleurs reliée à la nappe aérienne nord sud (16 circuits) et à la nappe allant vers Elsenheim-Illhaeusern-Guémar (12 circuits)

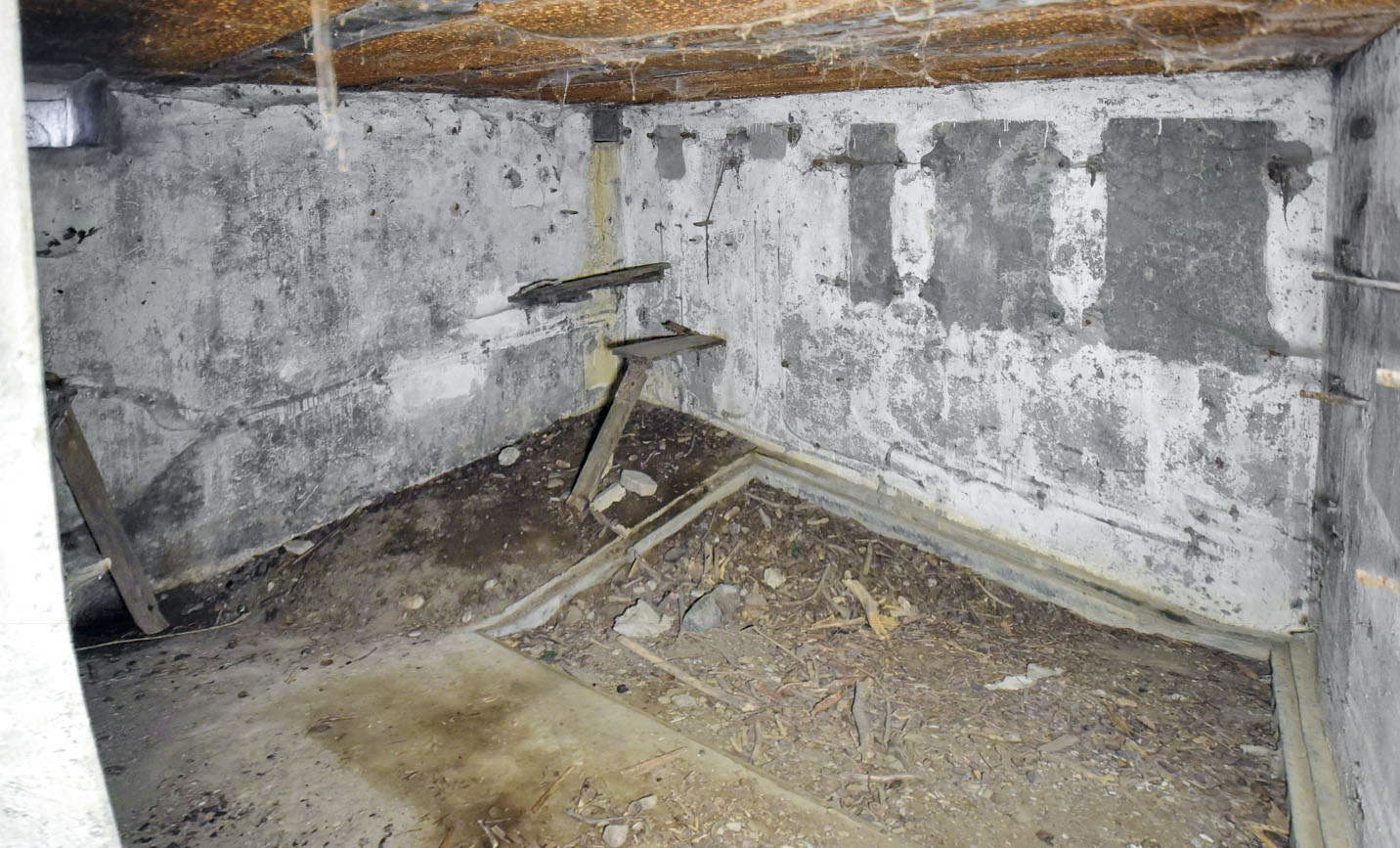

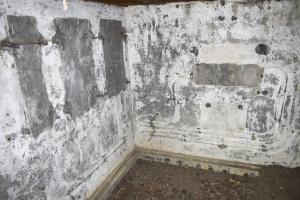

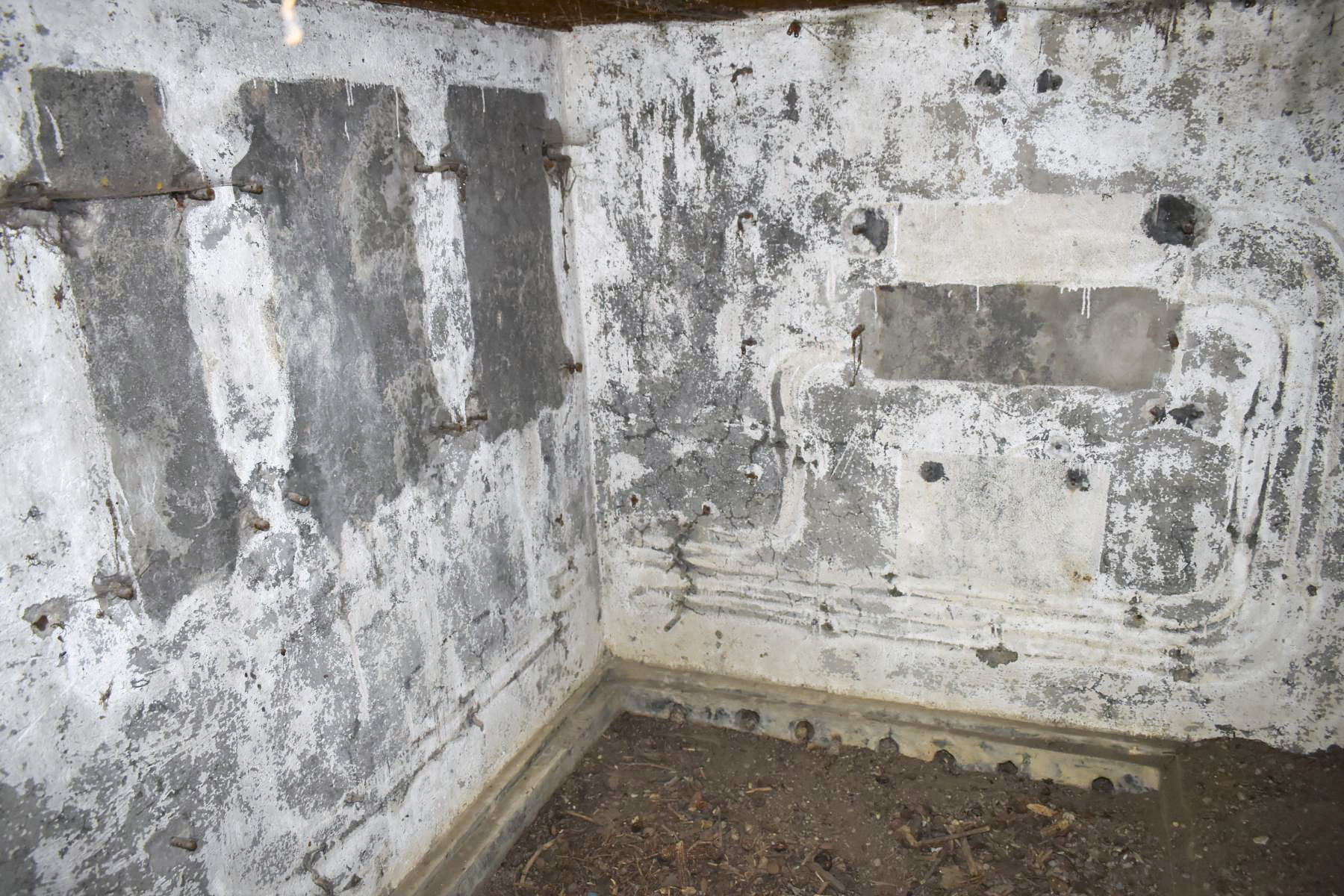

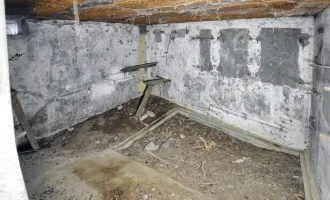

La chambre était équipée d'un central téléphonique étanche extensible type TM32 pour 48 abonnés composé de deux panneaux muraux à 32 et 16 directions et d'une table d'opérateur à 14 circuits.

Deux boitiers de raccordement pour lignes de campagne (6 et 3 lignes) ainsi que les coffrets de protection associés complétaient l'équipement.

Un répartiteur constitué d'une boite type 3 pour 84 circuits permettait le brassage des lignes.
Source(s) :
Photos



SOURCES, Bibliographie ou documents de réference

Carte du réseau téléphonique
Source(s) :
SHD carton 33 N 128
