90 - HELFRANTZKIRCH Nord Ouest
( Casemate d'infanterie - Double )
Secteur Fortifié
SFAL - SF Altkirch
Sous Secteur
Franken
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
Entreprises civiles
Année
Commune
STETTEN (68510)
Lieu-dit / Parcelle
Coordonnées
47.613336 - 7.403422
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet

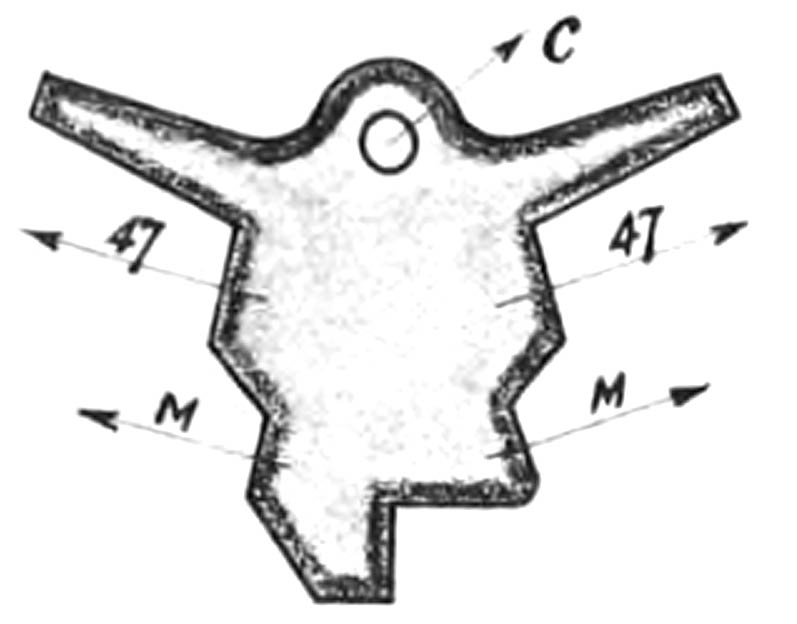

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate était le suivant :
- 2 créneaux pour mitrailleuses Hotchkiss
- 2 créneaux canons de marine de 47mm sur affut crinoline
- 2 créneaux pour arme individuelle (protection rapprochée de l'entrée)
- 1 cloche G.F.M. type B
- 2 créneaux pour mitrailleuses Hotchkiss
- 2 créneaux canons de marine de 47mm sur affut crinoline
- 2 créneaux pour arme individuelle (protection rapprochée de l'entrée)
- 1 cloche G.F.M. type B
CONSTRUCTION, Cartouche ou information constructeur
La construction du blockhaus a été adjugée à la Sté Simonnet , Faubourg de Paris à Belfort
Approbation N° 629/s du 24/4/1938, Génie Belfort
Source(s) :
SHD - 6V11102 - Situation navette mensuelle
Approbation N° 629/s du 24/4/1938, Génie Belfort
Source(s) :
SHD - 6V11102 - Situation navette mensuelle
CONSTRUCTION, Cout
Le cout de construction était estimé à 562 000 Francs en 1939
Source(s) :
SHD - 6V11102 - Situation navette mensuelle
Source(s) :
SHD - 6V11102 - Situation navette mensuelle
CONSTRUCTION, Description
La casemate de Helfrantzkirch est une casemate d'infanterie S.T.G. double flanquant vers le Nord-Est et le Sud
CONSTRUCTION, Plan type
Blockhaus STG Mle 1937 double, type A-1
GENERALITES, Spécificités
La casemate disposait encore en 2000 de ses volets métalliques d'obturation des créneaux
Page n° 14772 mise à jour le 28/03/2024 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Vue générale coté enrochement
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 18770 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Créneaux Sud-ouest
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 18771 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Créneau canon Sud-ouest, avec son volet en place
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 18772 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Créneau mitrailleuse Sud-ouest
Volet encore en place
Auteur : D. Froehly
CC BY - Paternité
Volet encore en place
Auteur : D. Froehly
CC BY - Paternité Photo n° 18773 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Entrées des hommes et du matériel
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 18774 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Entrée des hommes
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 18775 - Taille écran 463 x 700 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Entrée du matériel
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 18776 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Créneau de tir Canon Nord-est
Volet encore en place
Auteur : D. Froehly
CC BY - Paternité
Volet encore en place
Auteur : D. Froehly
CC BY - Paternité Photo n° 18777 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Cloche GFM
Cloche type B à 5 créneaux
Vue vers Helfrantzkirch
Auteur : D. Froehly
CC BY - Paternité
Cloche type B à 5 créneaux
Vue vers Helfrantzkirch
Auteur : D. Froehly
CC BY - Paternité Photo n° 18779 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Cloche GFM type B à 5 créneaux
Vue vers le Nord-est
Auteur : D. Froehly
CC BY - Paternité
Vue vers le Nord-est
Auteur : D. Froehly
CC BY - Paternité Photo n° 18780 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
Prise le 24 avril 2013 - Déposée le 23/06/2013
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Daniel Froehly
90 - HELFRANTZKIRCH NORD OUEST - (Casemate d'infanterie - double)
L'entrée des hommes, à droite les latrines, à gauche un créneau défense rapproché et au centre la fosse.
Auteur : Daniel Froehly
CC BY - Paternité
Auteur : Daniel Froehly
CC BY - Paternité Photo n° 72909 - Taille écran 533 x 800 pixels
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Daniel Froehly
90 - HELFRANTZKIRCH NORD OUEST - (Casemate d'infanterie - double)

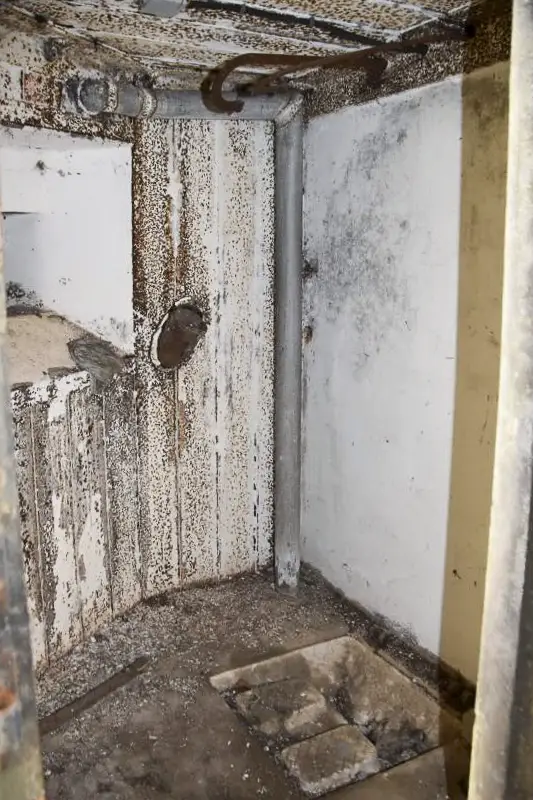

Latrines, avec créneau de défense rapproché et goulotte à grenades
Auteur : Daniel Froehly
CC BY - Paternité
Auteur : Daniel Froehly
CC BY - Paternité Photo n° 72916 - Taille écran 533 x 800 pixels
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Daniel Froehly
90 - HELFRANTZKIRCH NORD OUEST - (Casemate d'infanterie - double)
Créneau de défense rapproché des latrines
Auteur : Daniel Froehly
CC BY - Paternité
Auteur : Daniel Froehly
CC BY - Paternité Photo n° 72917 - Taille écran 533 x 800 pixels
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Daniel Froehly
90 - HELFRANTZKIRCH NORD OUEST - (Casemate d'infanterie - double)
Volet rabattable du créneau de défense rapproché
Auteur : Daniel Froehly
CC BY - Paternité
Auteur : Daniel Froehly
CC BY - Paternité Photo n° 72918 - Taille écran 1200 x 800 pixels
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Daniel Froehly
90 - HELFRANTZKIRCH NORD OUEST - (Casemate d'infanterie - double)
L'entrée du matériel, au dessus l'aération, à droite celle des hommes et à gauche le créneau de défense rapproché
Auteur : Daniel Froehly
CC BY - Paternité
Auteur : Daniel Froehly
CC BY - Paternité Photo n° 72910 - Taille écran 1200 x 800 pixels
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
D. Froehly
Blockhaus STG 90 - Helfrantzkirch Nord Ouest
Chambre de tir canon
Vue prise à travers les barreaux direction Nord-est vers Sud-ouest
Auteur : D. Froehly
CC BY - Paternité
Vue prise à travers les barreaux direction Nord-est vers Sud-ouest
Auteur : D. Froehly
CC BY - Paternité Photo n° 18778 - Taille écran 1000 x 662 pixels
Prise le 24 avril 2013 - Déposée le 23/06/2013
Prise le 24 avril 2013 - Déposée le 23/06/2013
wikislides - © wikimaginot.eu
Daniel Froehly
90 - HELFRANTZKIRCH NORD OUEST - (Casemate d'infanterie - double)
Chambre de tir mitrailleuse sud-ouest
Auteur : Daniel Froehly
CC BY - Paternité
Auteur : Daniel Froehly
CC BY - Paternité Photo n° 72911 - Taille écran 1200 x 799 pixels
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Daniel Froehly
90 - HELFRANTZKIRCH NORD OUEST - (Casemate d'infanterie - double)
Chambre de tir canon nord est, au premier plan le puits de captage d'eau et à droite l'accès à la cloche GFM
Auteur : Daniel Froehly
CC BY - Paternité
Auteur : Daniel Froehly
CC BY - Paternité Photo n° 72912 - Taille écran 1200 x 800 pixels
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Daniel Froehly
90 - HELFRANTZKIRCH NORD OUEST - (Casemate d'infanterie - double)
Chambre de tir canon nord est
Auteur : Daniel Froehly
CC BY - Paternité
Auteur : Daniel Froehly
CC BY - Paternité Photo n° 72913 - Taille écran 1200 x 800 pixels
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Daniel Froehly
90 - HELFRANTZKIRCH NORD OUEST - (Casemate d'infanterie - double)
Chambre de tir canon sud-ouest
Auteur : Daniel Froehly
CC BY - Paternité
Auteur : Daniel Froehly
CC BY - Paternité Photo n° 72914 - Taille écran 1200 x 800 pixels
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
Prise le 16 janv. 2019 - Déposée le 17/01/2019
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
