5 - MAGSTATT le HAUT
( Chambre de coupure )
Secteur Fortifié
SFAL - SF Altkirch
Sous Secteur
Franken
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
Non précisé
Année
Commune
MAGSTATT LE HAUT (68510)
Lieu-dit / Parcelle
Coordonnées
47.633313 - 7.390285
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure taille normale - Protection renforcée - Accés en puit Accés en puit (trappe et échelle) Protection renforcée (dalle de 1m, murs de 1,25m) Local intérieur de 2m X 1m50 Le cout de construction de ce type de chambre de coupure est d'environ 45 000 Francs (Base Chefferie du Génie de Strasbou.......... Plus d'informations ... |
Notes et informations
CONSTRUCTION, Description
Ce bloc est une chambre de coupure type B1 adapté localement. Les dimensions de la pièce intérieure sont de 150 par 157 cm
Source(s) :
Terrain 12 2020
Source(s) :
Terrain 12 2020
EQUIPEMENT, Transmissions
La CC 5 était réliée aux CC 4 et 6 par deux cables de 6 et 14 paires, ainsi qu'au PC de quartier attenant et au PC de compagnie de STETTEN en avant par 14 paires.
La chambre était équipée d’un répartiteur type 3 pour 84 circuits, d’un boîtier pour quatre translateurs et d’un boîtier de protection pour trois lignes de campagne
Le boîtier de connexion des trois lignes de campagne était installé dans le couloir d’accès
Source(s) :
Terrain 12 2020
Le boîtier de connexion des trois lignes de campagne était installé dans le couloir d’accès
Source(s) :
Terrain 12 2020
ETAT ACTUEL , Etat - utilisation actuelle
2020 - seuls subsistent les supports des équipements et la trappe d’acces
Source(s) :
Terrain 12 2020
Source(s) :
Terrain 12 2020
SOURCES, Bibliographie ou documents de réference
Carte renseignée du réseau téléphonique des SF d'Altkirch et Mulhouse au 1:50.000e en 1939. SHD carton 33 N 131
Page n° 14773 mise à jour le 28/03/2024 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
IGN - Géoportail 1949 - remonterletemps.ign.fr
5 - MAGSTATT le HAUT - (Chambre de coupure)
Auteur : IGN - Géoportail 1949 - Provenance : remonterletemps.ign.fr
Oeuvre dans le Domaine Public, Libre de droits Photo n° 60824 - Taille écran 785 x 665 pixels
Prise le 06 sept. 1949 - Déposée le 04/09/2017
Prise le 06 sept. 1949 - Déposée le 04/09/2017
wikislides - © wikimaginot.eu
David ORY

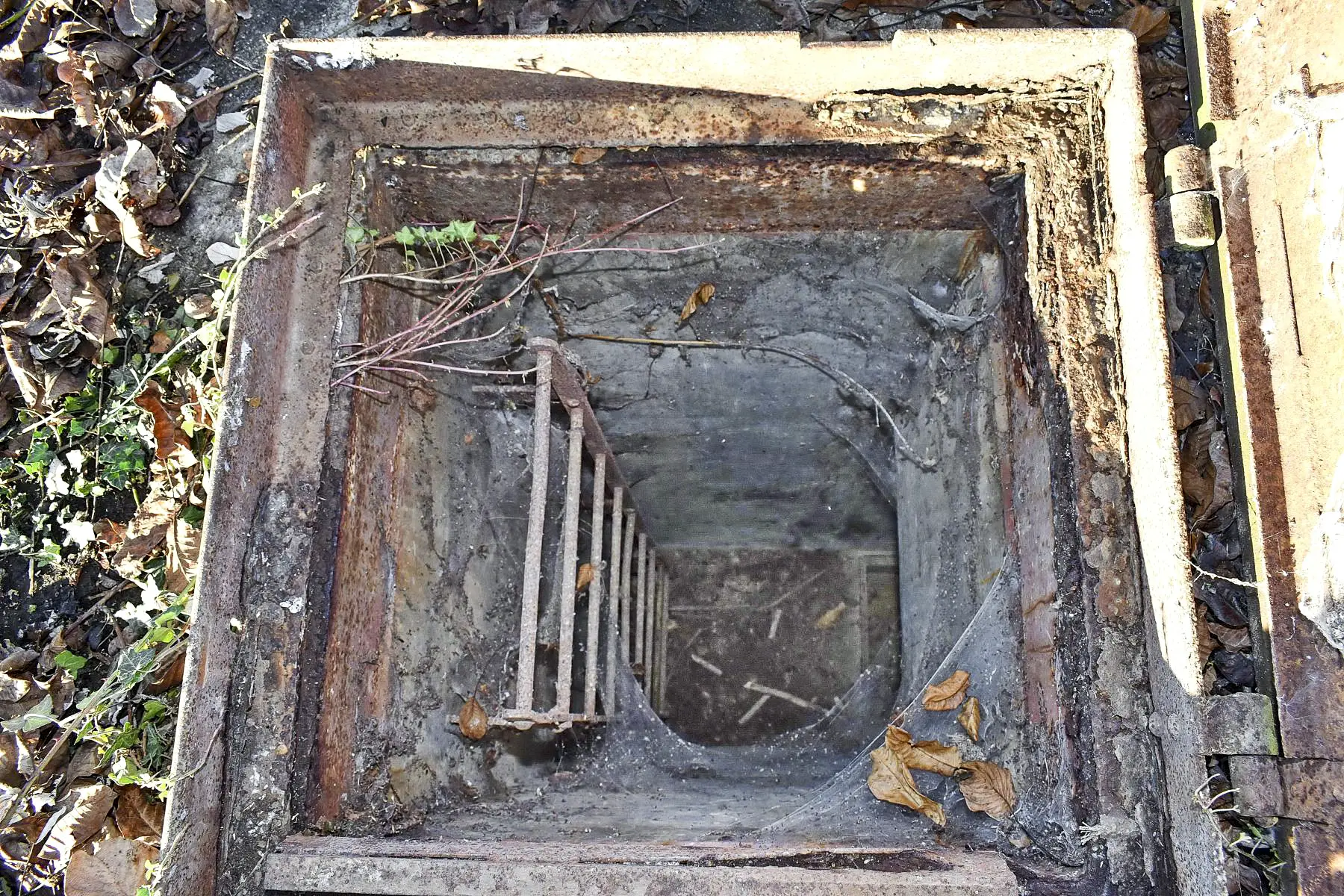

5 - MAGSTATT LE HAUT - (Chambre de coupure)
Auteur : David ORY
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 84351 - Taille écran 1066 x 800 pixels
Prise le 28 avril 2020 - Déposée le 20/12/2020
Prise le 28 avril 2020 - Déposée le 20/12/2020
wikislides - © wikimaginot.eu
David ORY

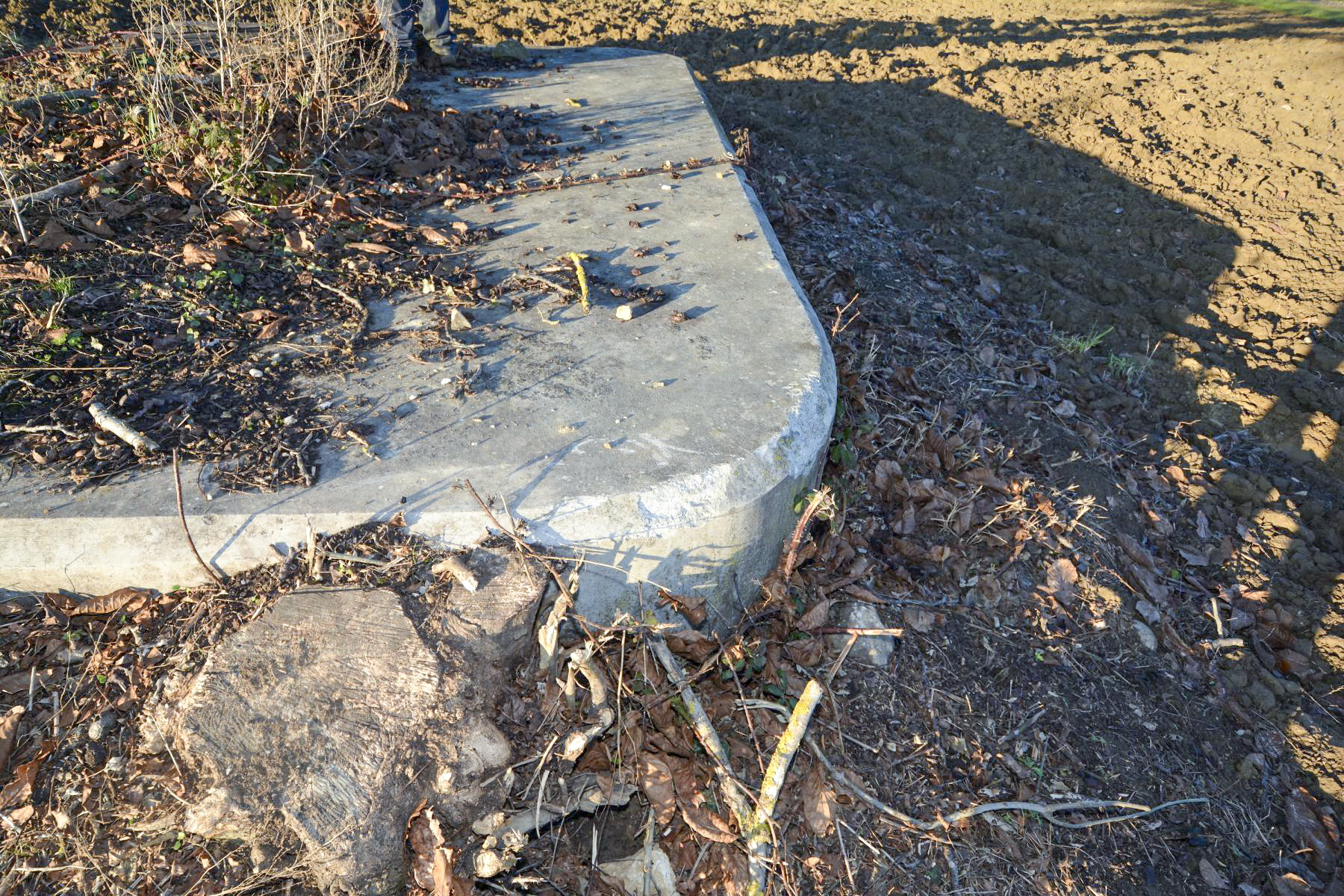

5 - MAGSTATT LE HAUT - (Chambre de coupure)
Auteur : David ORY
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 84352 - Taille écran 1066 x 800 pixels
Prise le 28 avril 2020 - Déposée le 20/12/2020
Prise le 28 avril 2020 - Déposée le 20/12/2020
wikislides - © wikimaginot.eu
Lambert Pascal
5 - MAGSTATT LE HAUT - (Chambre de coupure)
La trappe ouverte
Auteur : Lambert Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Lambert Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89662 - Taille écran 1800 x 1200 pixels
Prise le 18 déc. 2020 - Déposée le 20/12/2020
Prise le 18 déc. 2020 - Déposée le 20/12/2020
wikislides - © wikimaginot.eu
Lambert Pascal
5 - MAGSTATT LE HAUT - (Chambre de coupure)

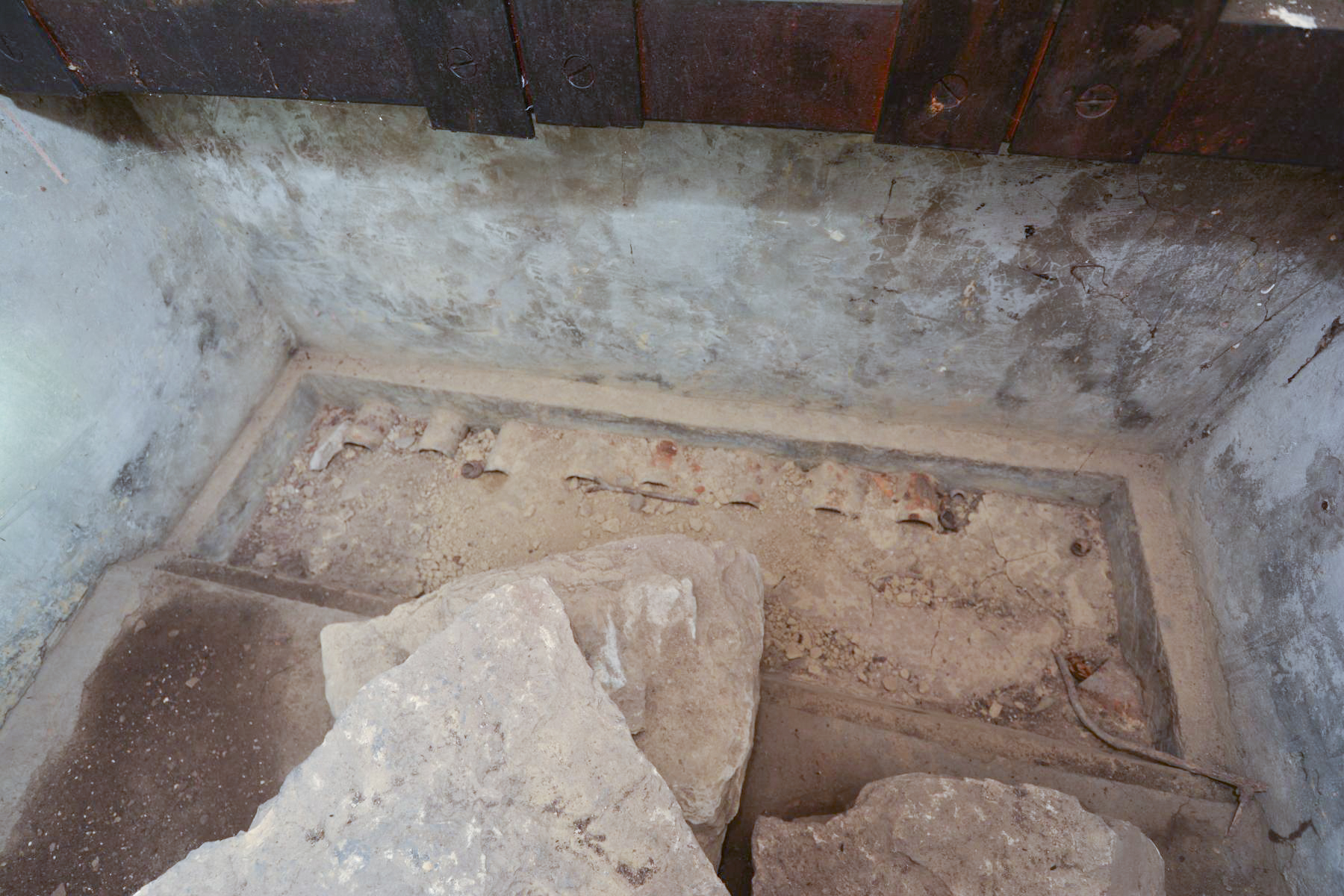

L'arrondi de la dalle spécifique aux chambres de ce secteur
Auteur : Lambert Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Lambert Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 89664 - Taille écran 1800 x 1200 pixels
Prise le 18 déc. 2020 - Déposée le 20/12/2020
Prise le 18 déc. 2020 - Déposée le 20/12/2020
wikislides - © wikimaginot.eu
David ORY

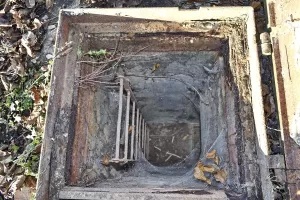

5 - MAGSTATT LE HAUT - (Chambre de coupure)
Auteur : David ORY
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 84353 - Taille écran 266 x 200 pixels
Prise le 28 avril 2020 - Déposée le 20/12/2020
Prise le 28 avril 2020 - Déposée le 20/12/2020
wikislides - © wikimaginot.eu
Daniel Froehly
5 - MAGSTATT LE HAUT - (Chambre de coupure)

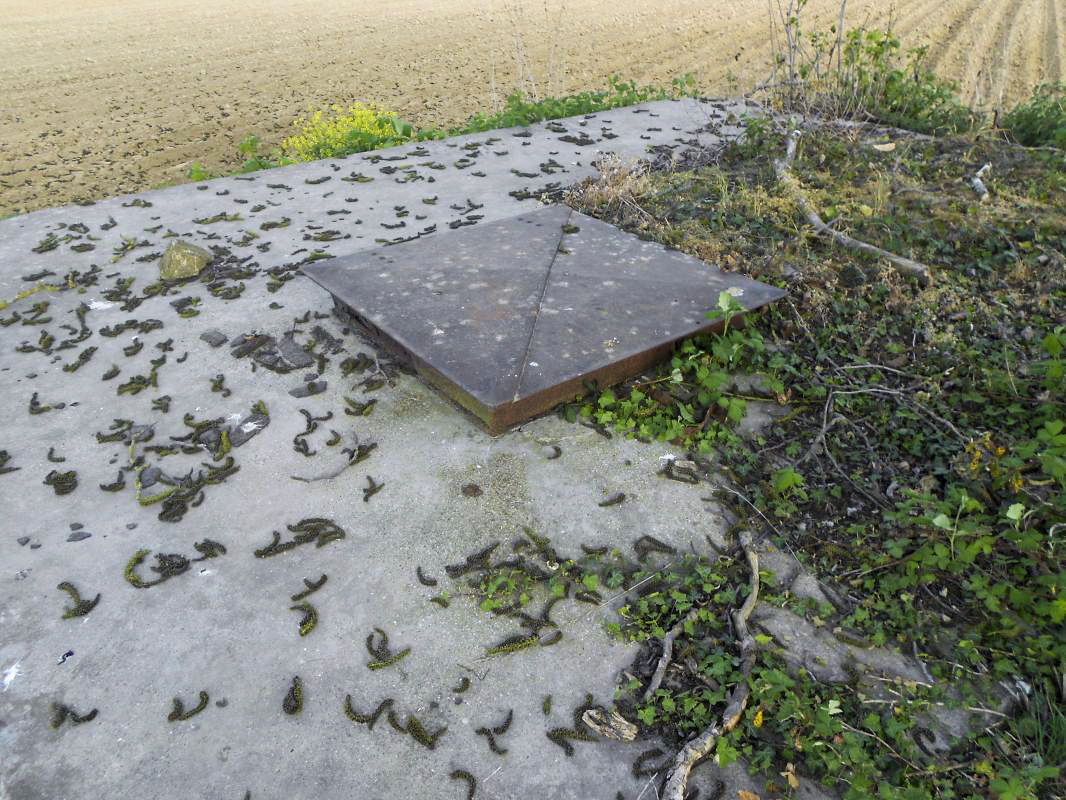

Le puits d'entrée
