NONNENHARDT N°4

( Blockhaus pour arme infanterie )









Secteur Fortifié
SFV - SF Vosges

Sous Secteur
Langensoultzbach

Quartier
Nonnenhardt

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
1933

Commune
LANGENSOULTZBACH (67360)

Lieu-dit / Parcelle
Nonnenhardt

Coordonnées
48.997079 - 7.729426

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



ARMEMENT, Infanterie

Le blockhaus Nonnenhardt 4 est doté de l'armement suivant :

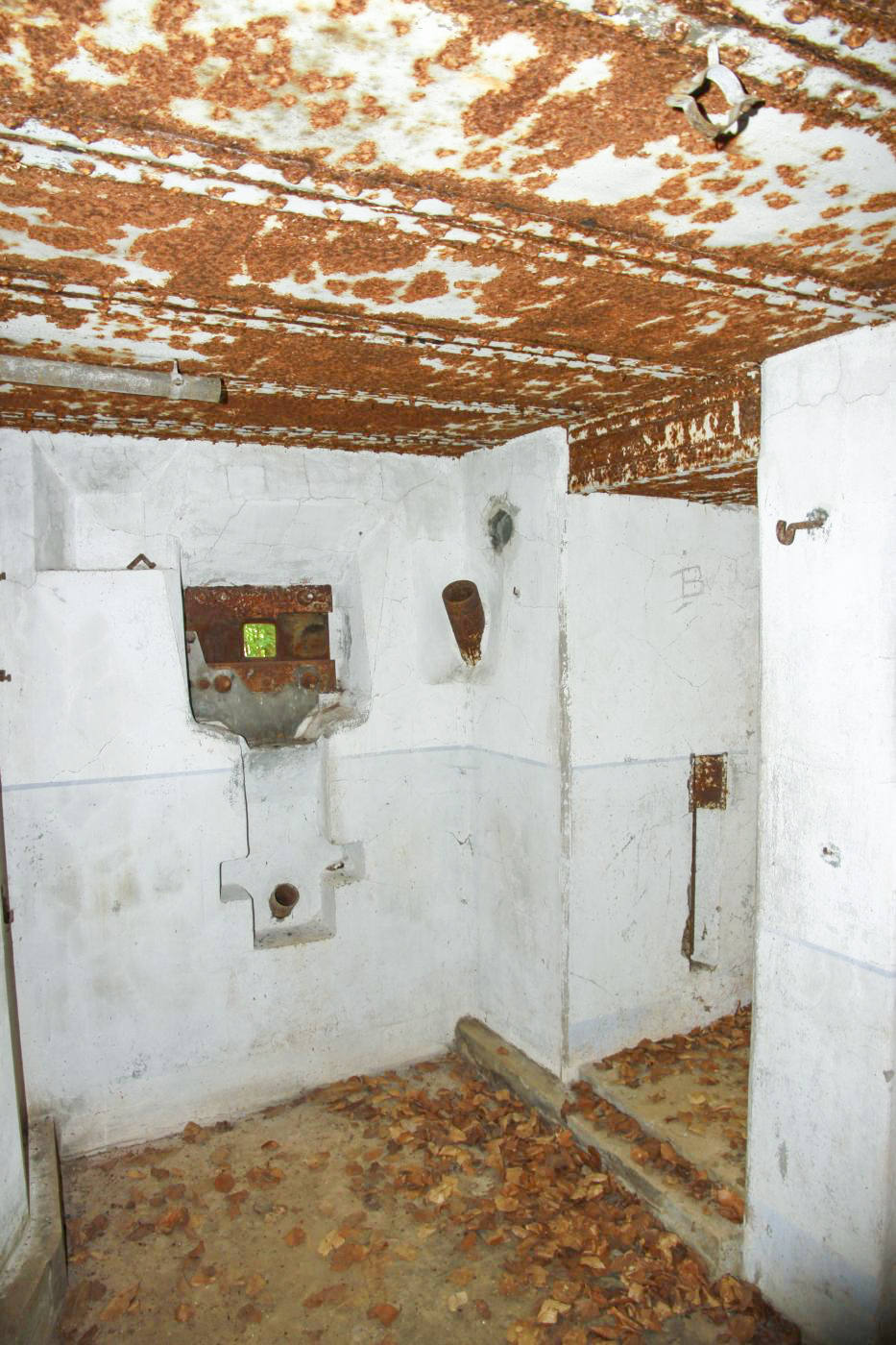

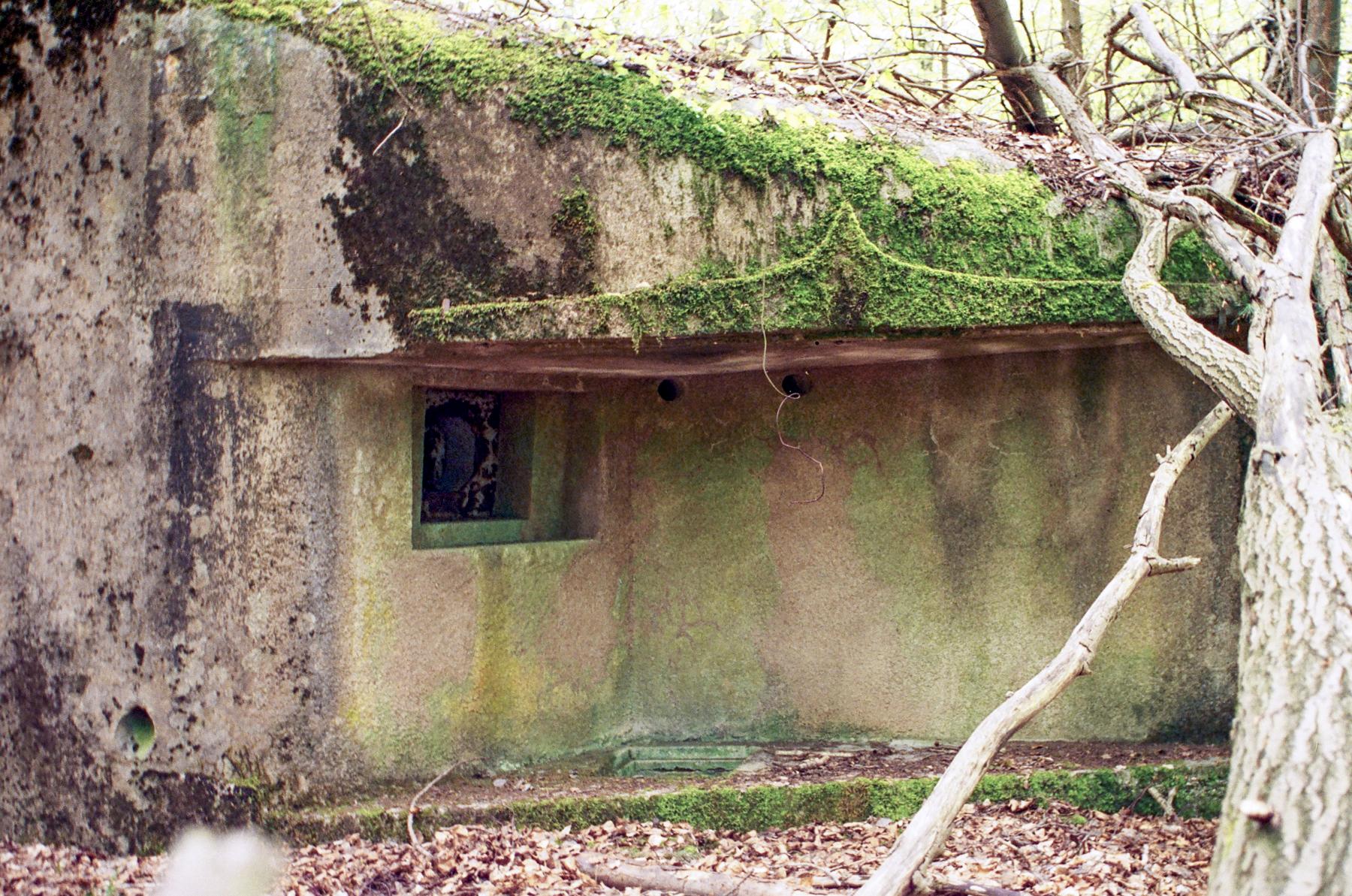

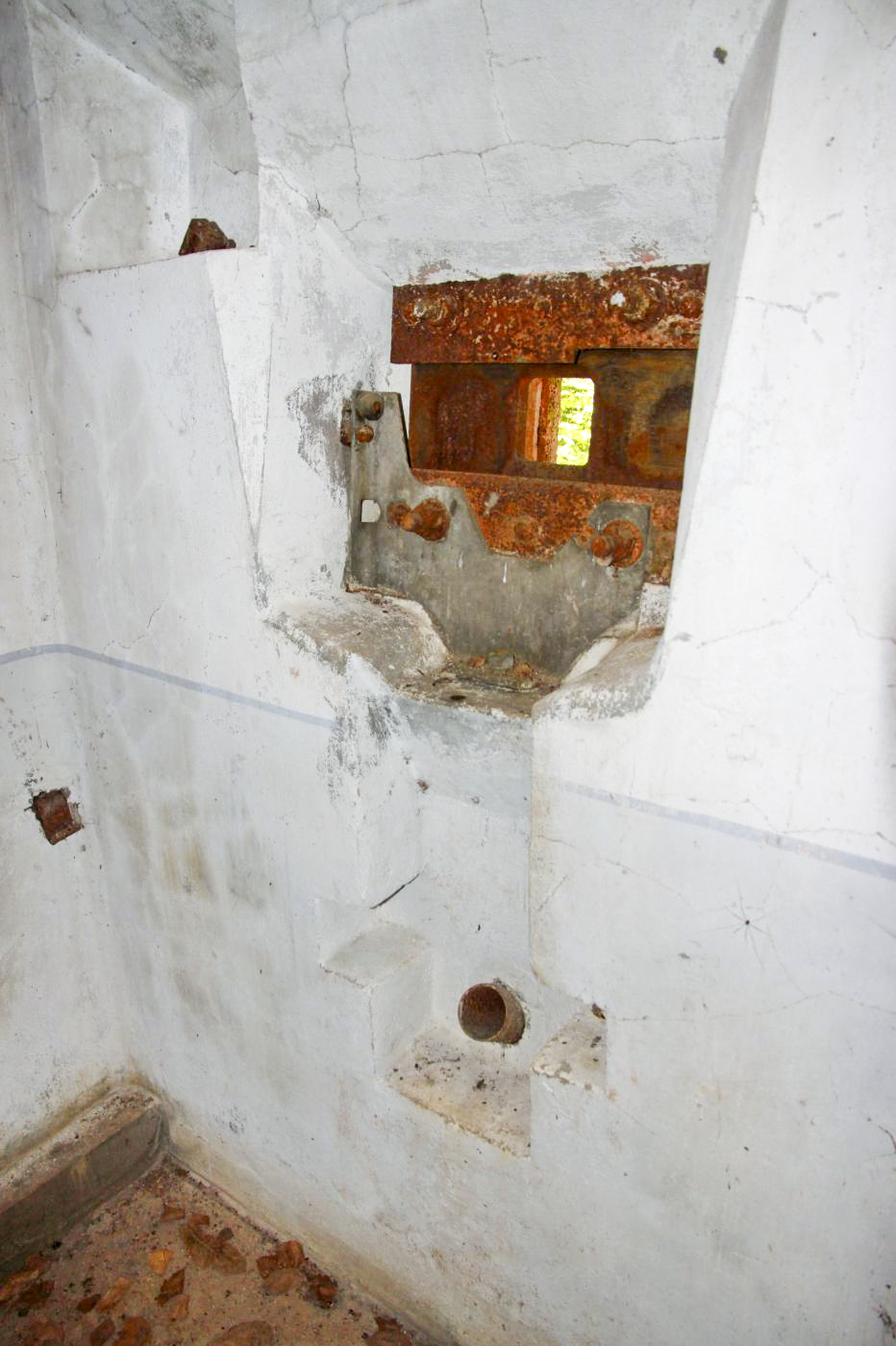

- 2 créneaux type A pour fusil-mitrailleur 24/29.
- 1 créneau de porte pour fusil-mitrailleur 24/29.
- 1 goulotte à grenades.

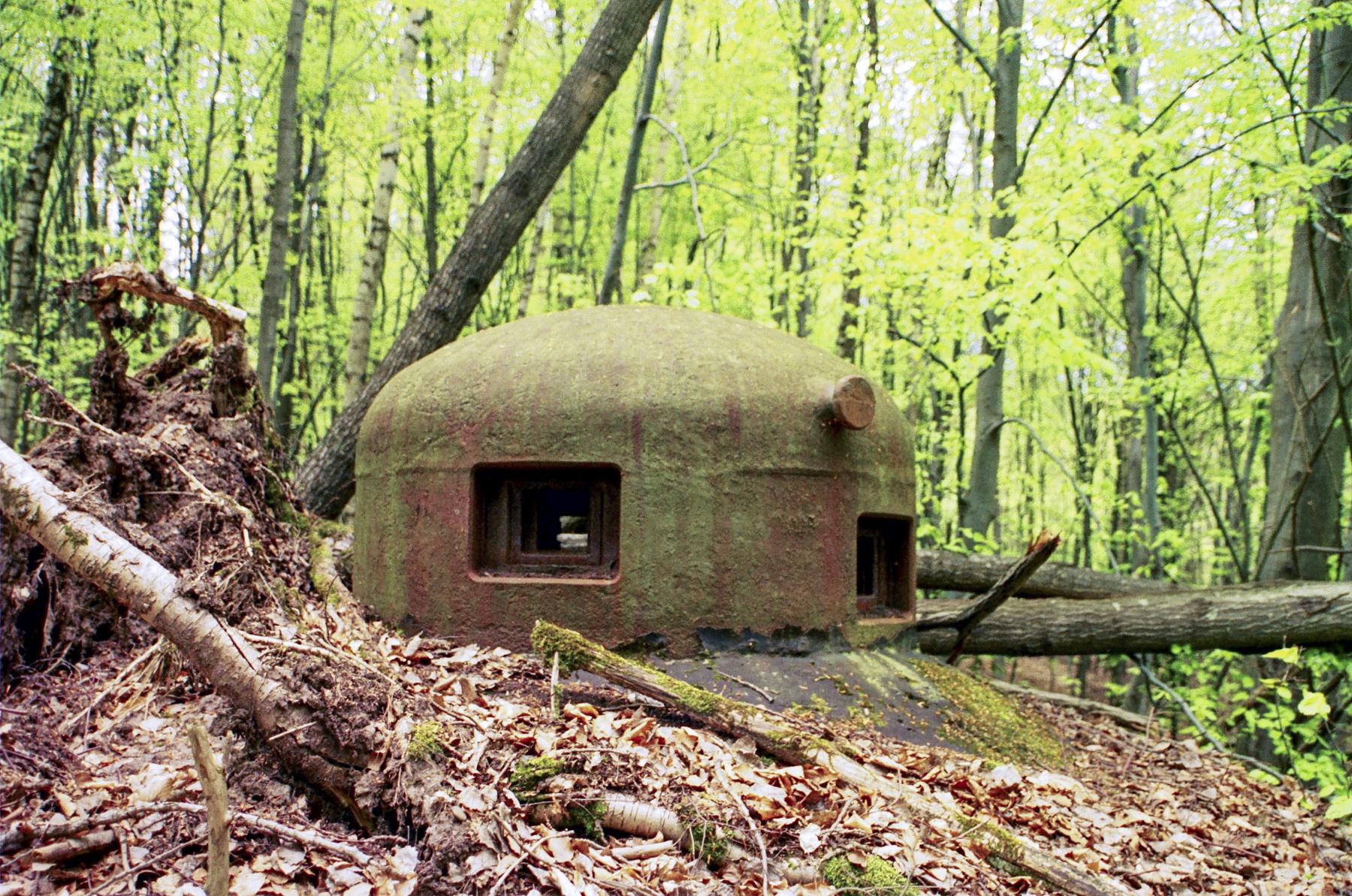

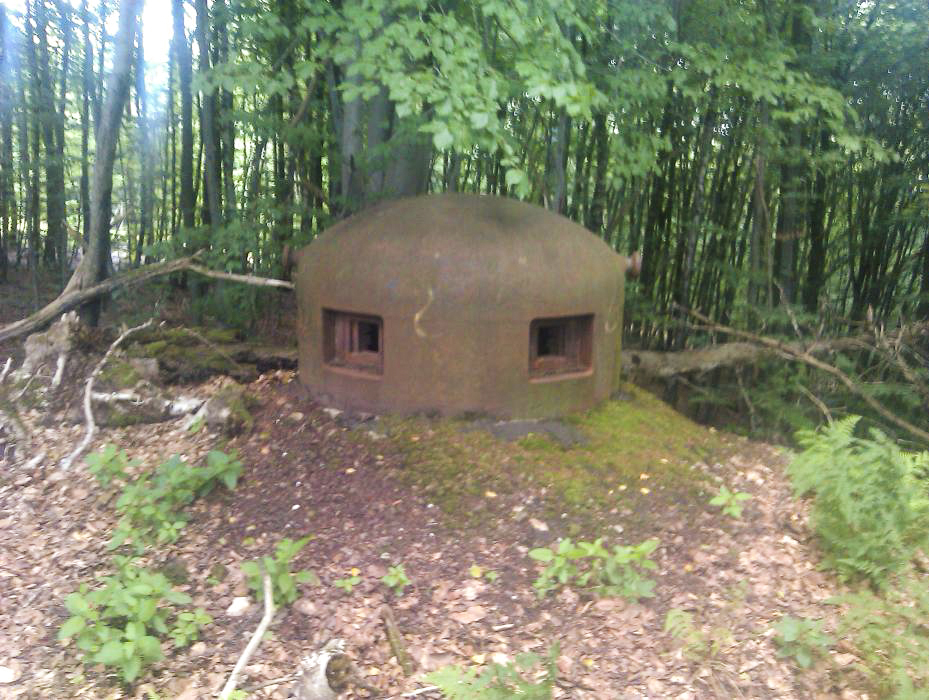

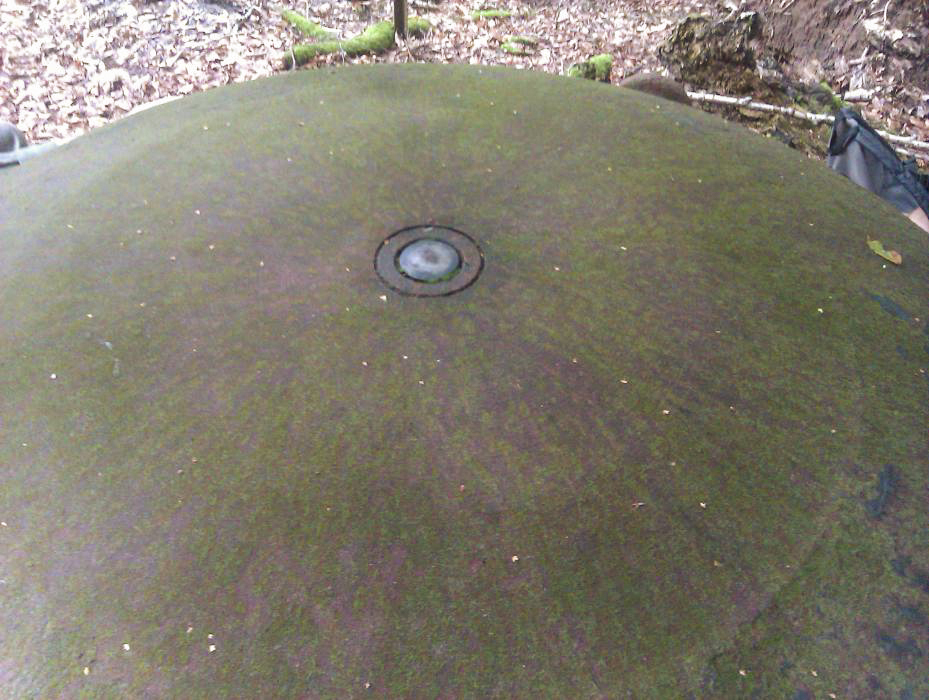

- 1 cloche GFM (FM et mortier de 50).


CONSTRUCTION, Cartouche ou information constructeur

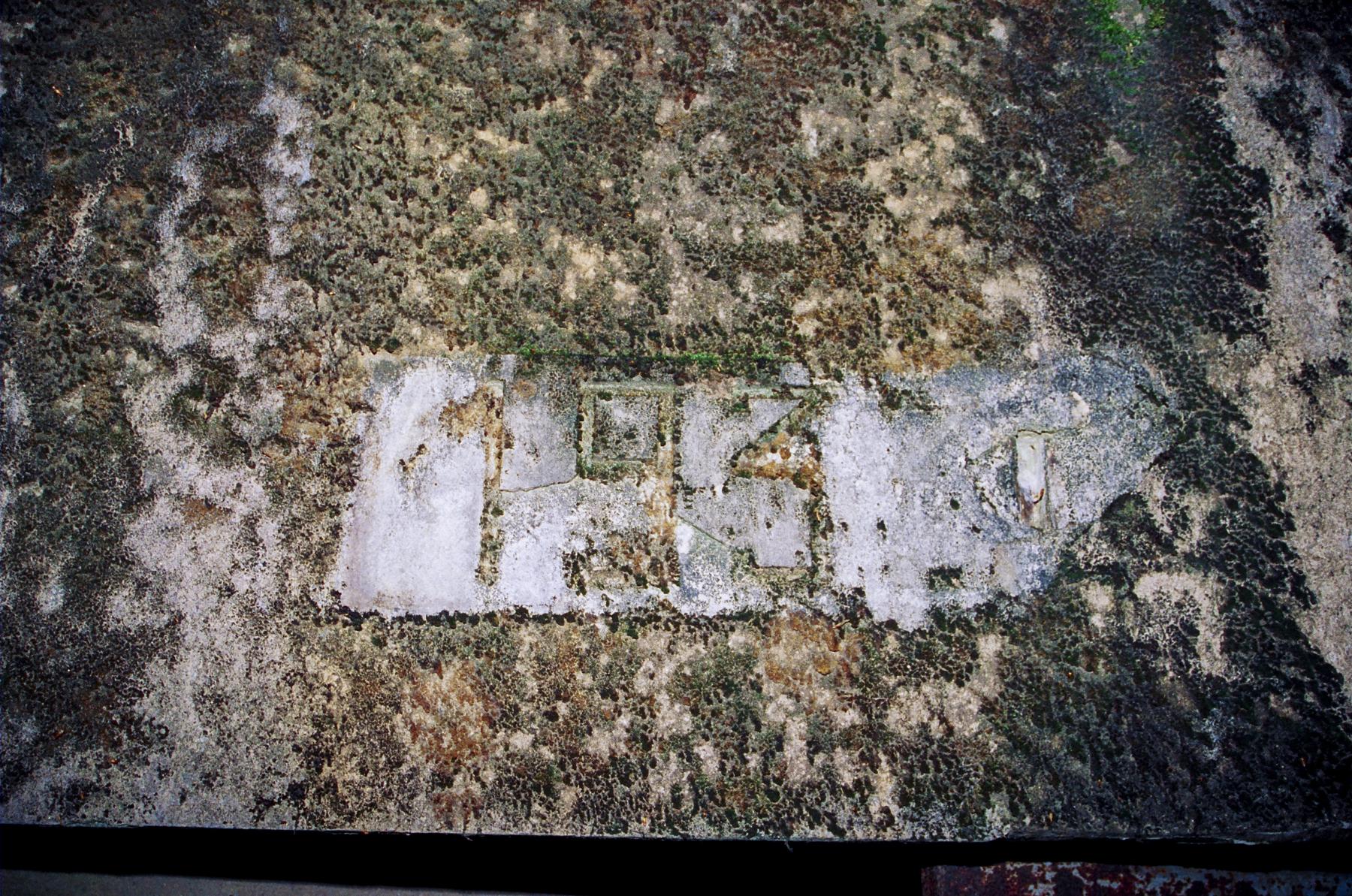

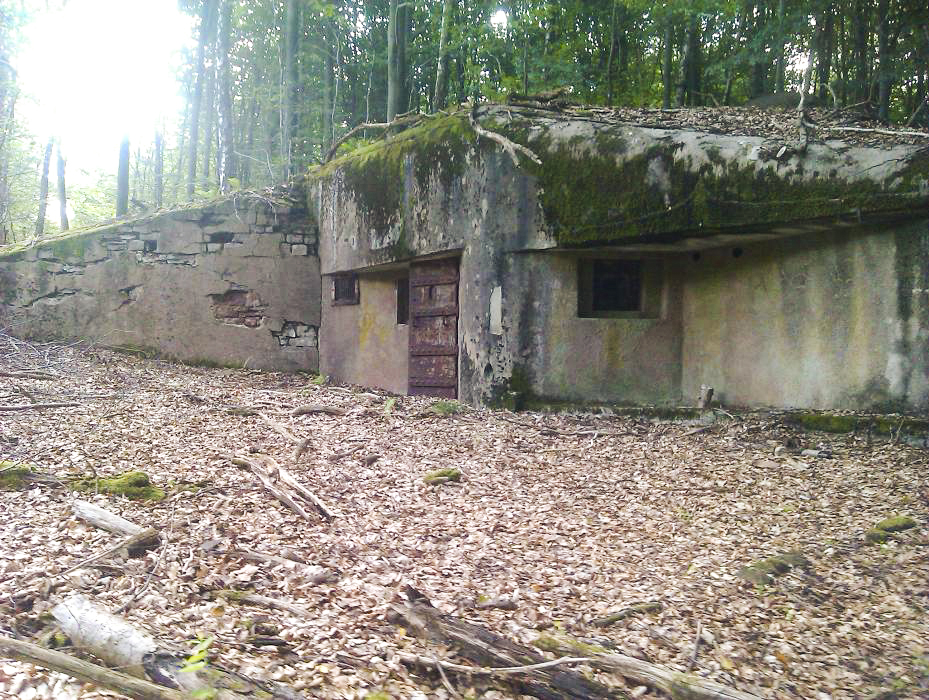

Un cartouche placé au dessus de l'entrée date la construction du blockhaus à l'année 1933


CONSTRUCTION, Description

Le blockhaus Nonnenhardt 4 est un blockhaus d'infanterie CORF simple, uniquement armé de FM, qu'on pourrait qualifier de "casemate légère".

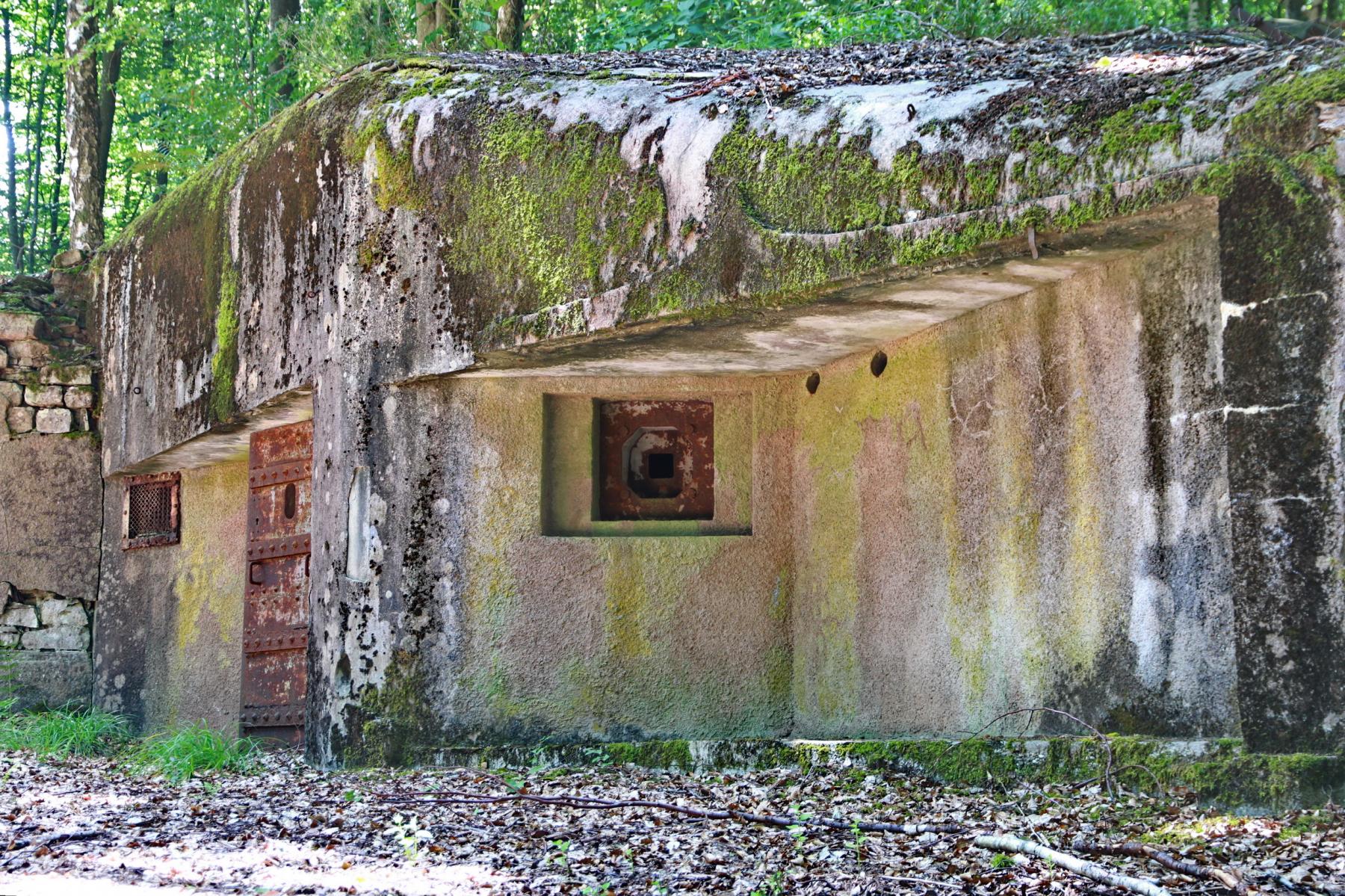

Il possède une cloche GFM ainsi qu'un deuxième créneau pour FM en caponnière au niveau de l'entrée. Ce second créneau complète l'action du premier.

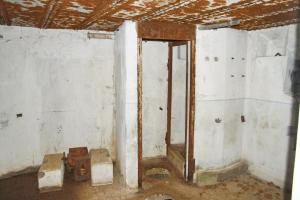

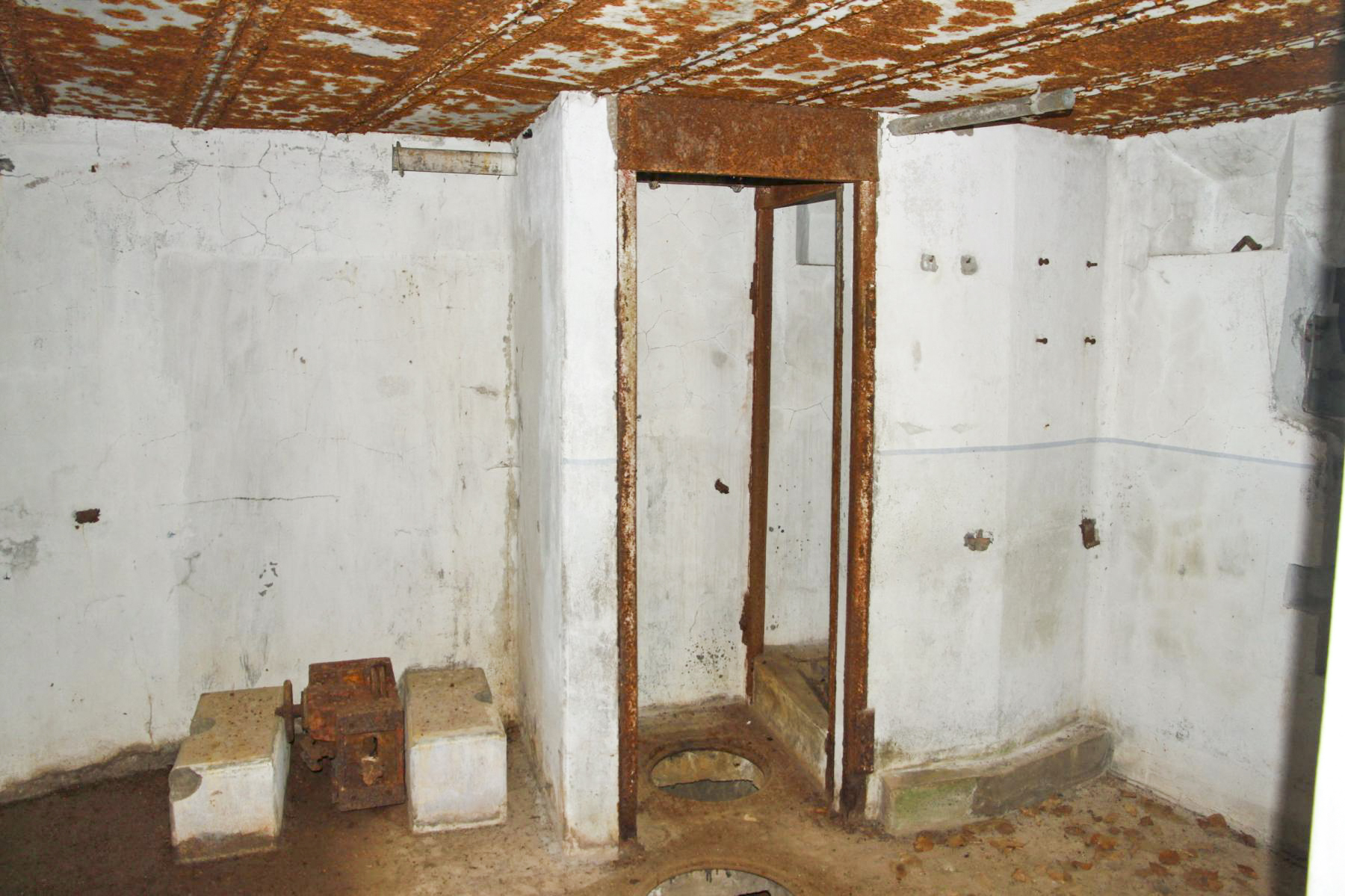

Mais son équipement est sommaire : pas d'étage inférieur, pas de groupe électrogène, pas d'électricité. L'éclairage est assurée par des lampes à pétroles et la ventilation s'effectue à l'aide de pédaliers ou de manivelles. Le seul "luxe", une ligne téléphonique enterrée.

Il est traité en protection 1 (dalle et murs exposés de 1,50 m).
Source(s) :
J-B Wahl "La Ligne Maginot en Alsace - 200 km de béton et d'acier"



DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné du blockhaus Nonnenhardt n°4 au réseau téléphonique de la fortification Maginiot était Ca 524
Son central desservait également les abonnés du blockhaus Nonnnehardt n°5


EFFECTIF, Commandement et/ou unité

L'équipage du blockhaus est issu de la 6° UEC du 165° RIF.
Il st placé sous le commandement du Sgt ERTZINGER


EQUIPEMENT, Transmissions

Le blockhaus de Nonnenhardt n°4 est relié au blockhaus de Nonnenhardt n°5 par une ligne téléphonique enterrée


HISTORIQUE, Construction

Le plan d'implantation des blockhaus 1, 2, 4 et 5 de NONNENHARDT est diffusé d'un bloc le 6 Février 1933 pour approbation (dossier 320/S de la DTF de Strasbourg). Les quatre blocs sont d'une conception très similaire.

Dans ce cadre, la CORF demande à ce que ces blocs soient capables de loger 6 hommes et non 4 en rajoutant deux hamacs. Elle préconise que cette amélioration soit applicable à tous les blockhaus "Vosges" simples du même type.

L'approbation du projet d'implantation de ces constructions est acquise par DM 1067 2/4-S le 8 Mars 1933, ce qui met ces blocs parmi les plus tardifs des anciens fronts.

Le gros-œuvre du bloc est réalisé en 1933, l'équipement intervenant en 1934.
Source(s) :
SHD 2V244
