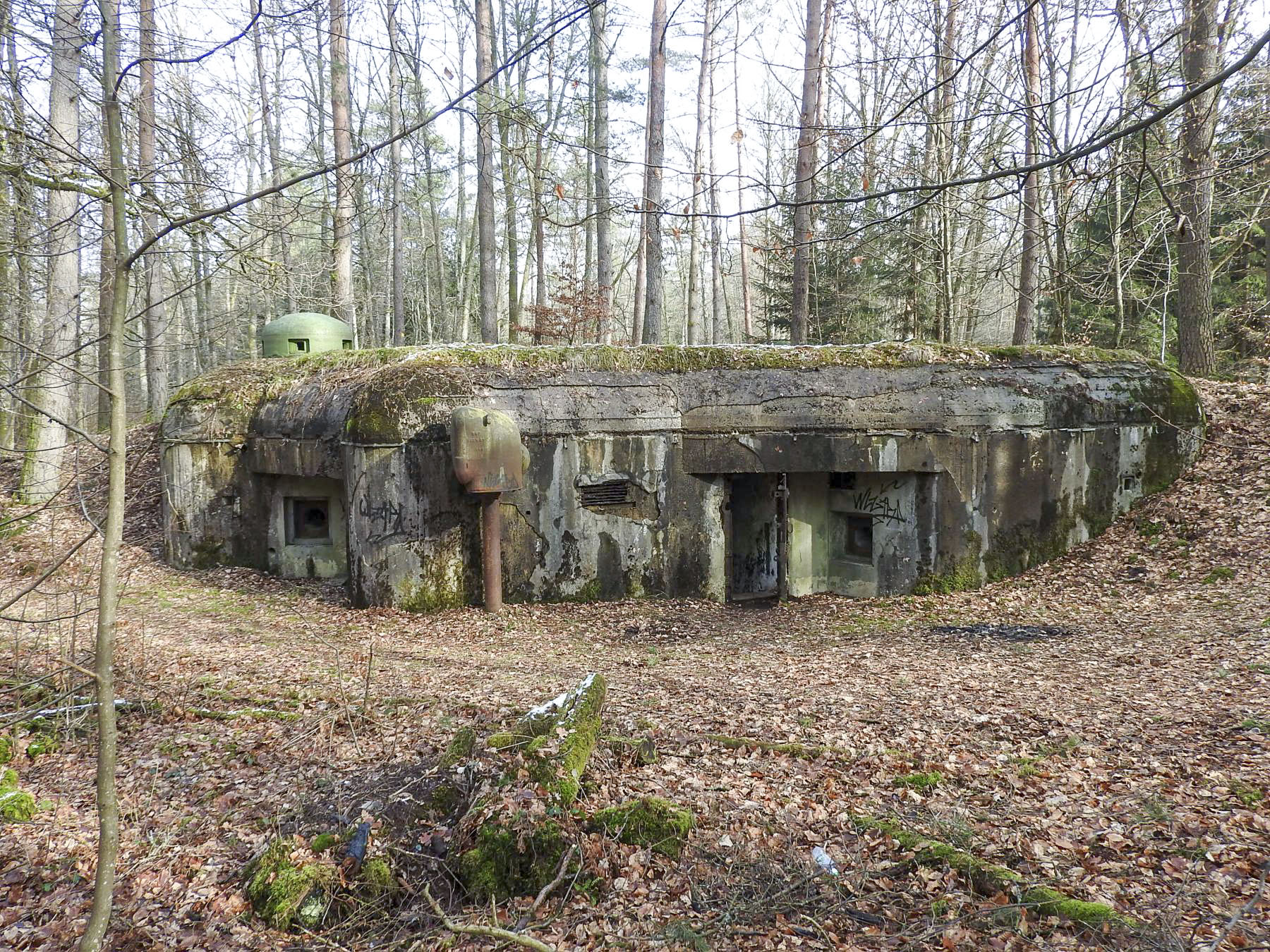

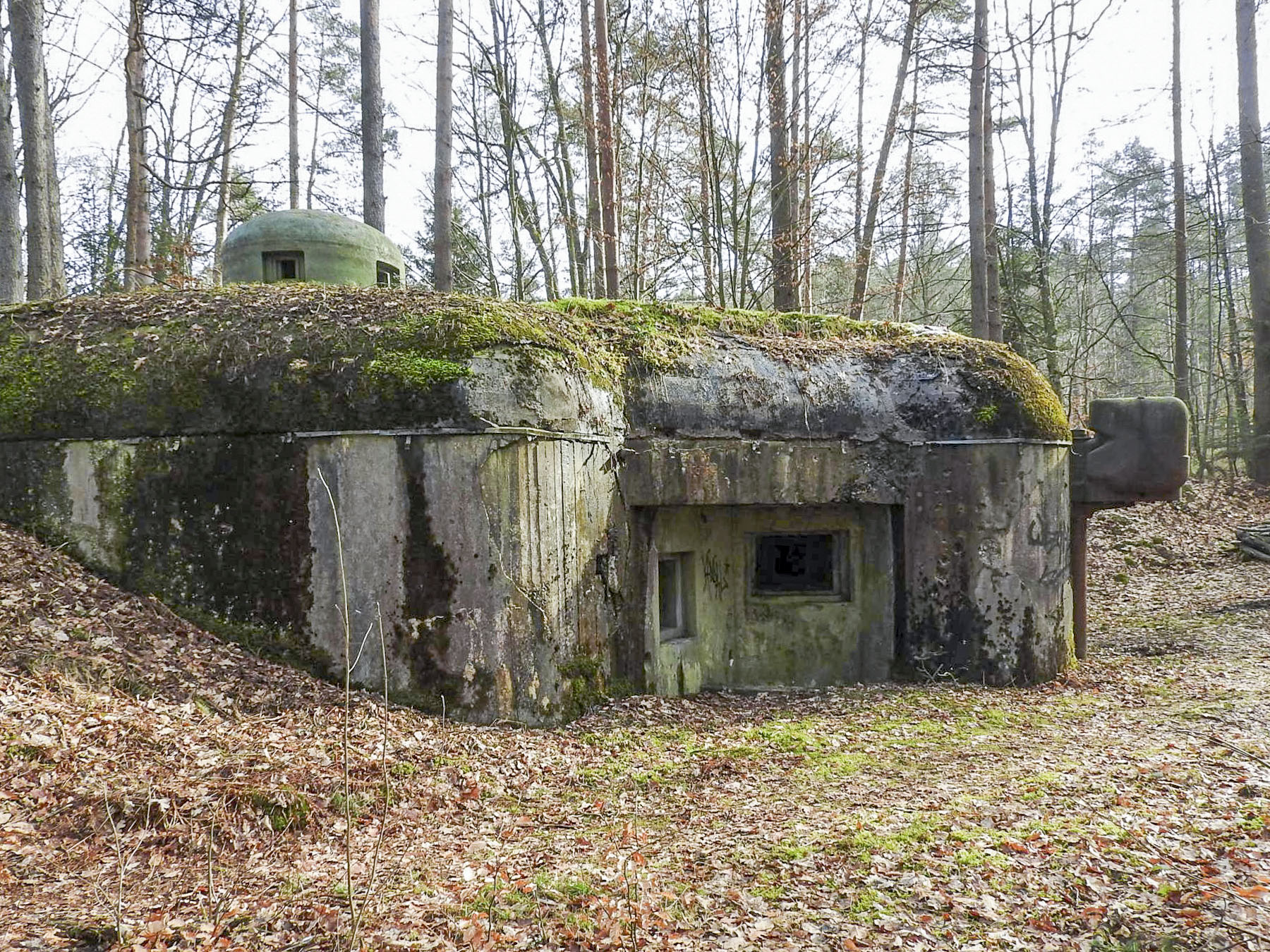

GRAFENWEIHER Centre

( Casemate d'infanterie - Simple )









Secteur Fortifié
SFV - SF Vosges

Sous Secteur
Philippsbourg

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
STURZELBRONN (57230)

Lieu-dit / Parcelle
Graffenweiher

Coordonnées
49.020190 - 7.606506

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



ARMEMENT, Infanterie

L'armement de la casemate est constitué de :

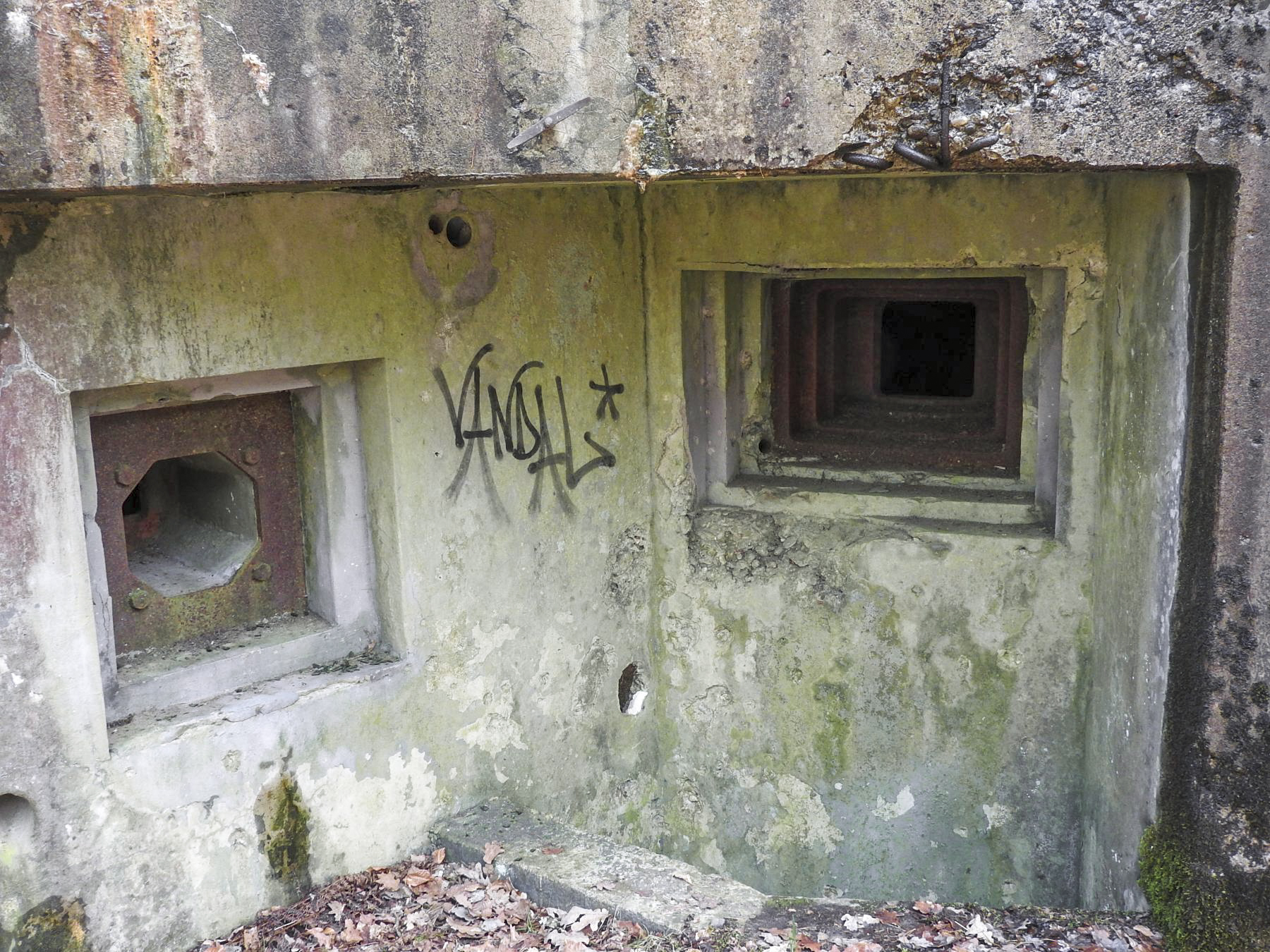

- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 2 créneaux pour fusil mitrailleur (Défense rapprochée)
- 1 goulotte lance grenade

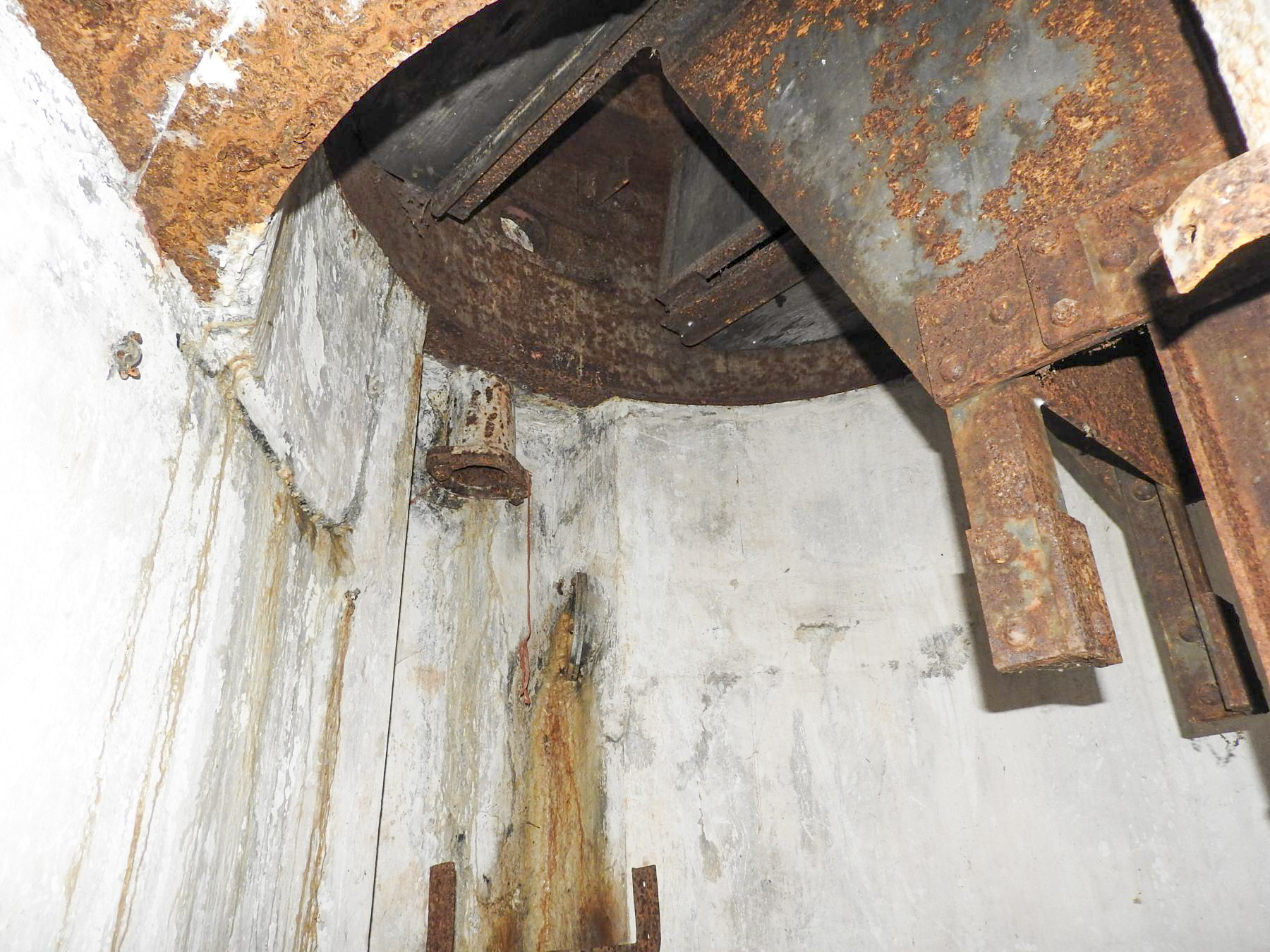

- 1 cloche GFM type A

Aucune pièce antichar n'est installée à l'origine


CONSTRUCTION, Cout

Le cout de la casemate est de 616.000 Fr à la mi-1935.


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné au réseau téléphonique de la fortification Maginot de la casemate de Grafenweiher Centre était Ca 494


EQUIPEMENT, Transmissions

La casemate est relié au réseau téléphonique par une liason enterrée depuis la chambre de coupure D1.


HISTORIQUE, Construction

Les deux casemates de GRAFENWEIHER Centre et Est font l'objet du projet d'implantation 525/S du 5 Mars 1932.

La CORF, comme pour la VERRERIE et GRUNENTHAL, demande à ce que la taille de la chambre de tir soit ajustée à la marge pour permettre d'accueillir à terme un canon antichar de 37mm. Bien que cette modification ait été acceptée, le canon antichar ne sera jamais installé.

Mi-mai, la DTF relance le Comité Technique du Génie pour qu'une décision rapide d'approbation soit prise car l'entrepreneur est sur site et prêt à démarrer les fouilles. Le général BELHAGUE répond quelques jours plus tard que les travaux peuvent démarrer, les modifications à attendre sur le projet n'ayant pas d'impact sur les fouilles.

Le projet est finalement approuvé par DM 2330 2-4-S le 2 Juin 1932.

La casemate est classée par décret le 20 Aout 1934.
Source(s) :
SHD 2V244
