CARREFOUR 237
( Blockhaus pour canon )
Secteur Fortifié
SFMU - SF Mulhouse
Sous Secteur
Schlierbach
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
HABSHEIM (68440)
Lieu-dit / Parcelle
Coordonnées
47.744844 - 7.454217
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
Canon anti-char de 47mm Mle 1937 biflèche
Source(s) :
Archives SCOICH Haut-Rhin - Dossier Habsheim
Source(s) :
Archives SCOICH Haut-Rhin - Dossier Habsheim
CONSTRUCTION, Description
Blockhaus pour canon anti-char de 47 mm, d'un plan-type dérivé du standard STG type 2bis. Ce bloc est en position d'action frontale, prenant le chemin forestier menant de Hombourg à Schlierbach en enfilade.
Son créneau de tir est orienté Nord-Est vers Hombourg.
L'entrée se fait coté Sud-ouest et comprend une entrée matériel et deux pour les hommes reliées par un couloir. Celle du matériel est en prolongement de la chambre de tir.
La chambre de tir surélevée de 1 m environ, a un créneau de tir dépourvu de volet, dirigé vers le Nord est.
On trouve sur le mur Sud-Est, un créneau de défense rapproché pour FM et une goulotte lance-grenades, sur celui du Nord-ouest juste une goulotte lance-grenade.
Dans le coin à gauche du canon, les restes d'une alimentation en eau sont visibles.
Son créneau de tir est orienté Nord-Est vers Hombourg.
L'entrée se fait coté Sud-ouest et comprend une entrée matériel et deux pour les hommes reliées par un couloir. Celle du matériel est en prolongement de la chambre de tir.
La chambre de tir surélevée de 1 m environ, a un créneau de tir dépourvu de volet, dirigé vers le Nord est.
On trouve sur le mur Sud-Est, un créneau de défense rapproché pour FM et une goulotte lance-grenades, sur celui du Nord-ouest juste une goulotte lance-grenade.
Dans le coin à gauche du canon, les restes d'une alimentation en eau sont visibles.
DENOMINATION, Dénominations alternatives
SCOICH : Habsheim 1
Page n° 15374 mise à jour le 05/12/2021 -
© wikimaginot.eu 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
D. Froehly
CARREFOUR 237 - (Blockhaus pour canon)

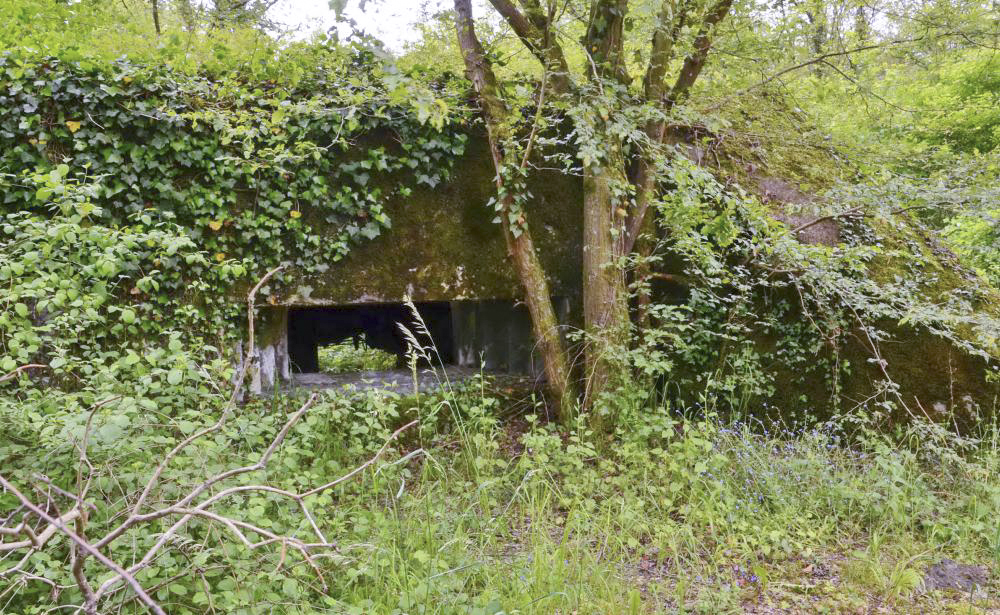

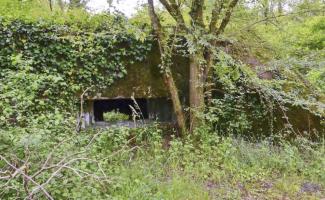

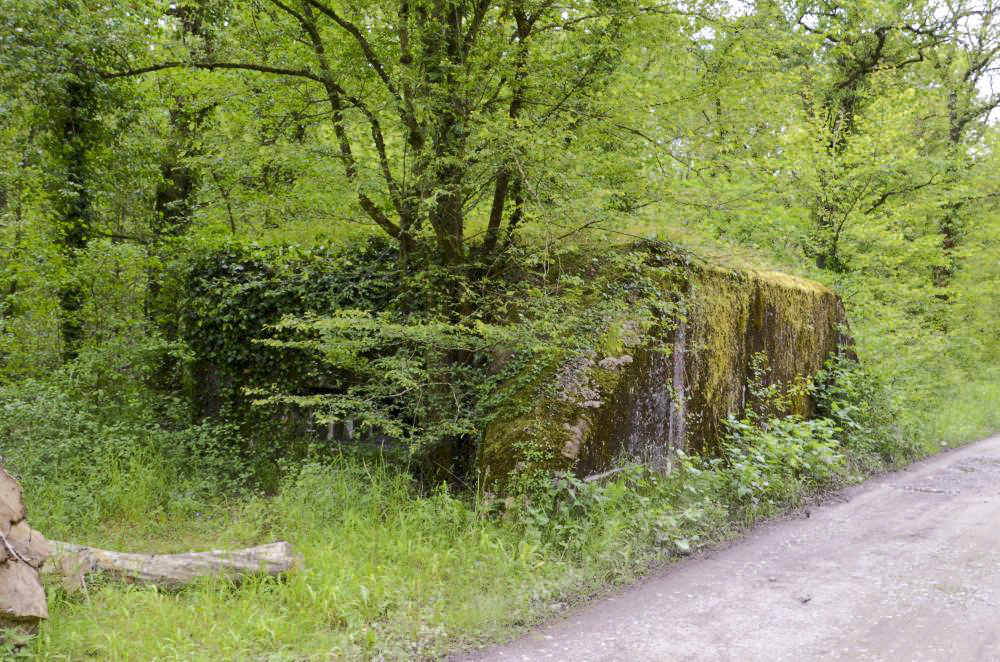

Vue coté chemin forestier et créneau de tir
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité Photo n° 18856 - Taille 1000 x 662 pixels - Déposée le 13/11/2020
wikislides - © wikimaginot.eu
JF ALTHAUS
CARREFOUR 237 - (Blockhaus pour canon)

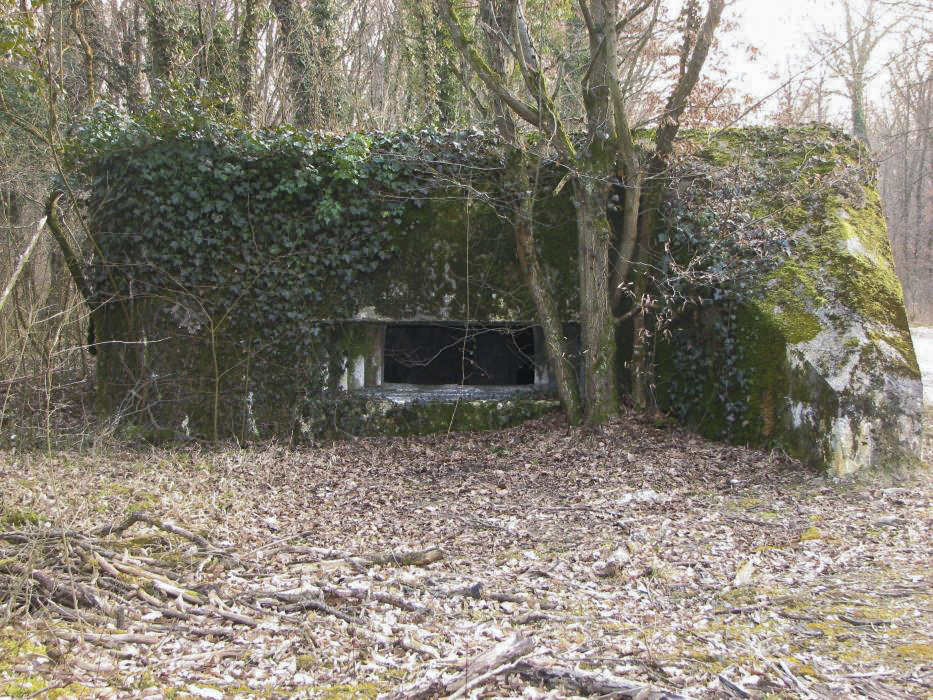

Vue du créneau de tir
Photo prise le 22 mars 2009
Auteur : JF ALTHAUS
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Photo prise le 22 mars 2009
Auteur : JF ALTHAUS
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 22389 - Taille 933 x 700 pixels - Déposée le 13/11/2020
wikislides - © wikimaginot.eu
D. Froehly
CARREFOUR 237 - (Blockhaus pour canon)
Vue sur le créneau de tir, et en arrière plan l'entrée matériel
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité Photo n° 18857 - Taille 1000 x 615 pixels - Déposée le 13/11/2020
wikislides - © wikimaginot.eu
JF ALTHAUS
CARREFOUR 237 - (Blockhaus pour canon)
Photo prise le 22 mars 2009
Auteur : JF ALTHAUS
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : JF ALTHAUS
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 22390 - Taille 933 x 700 pixels - Déposée le 13/11/2020
wikislides - © wikimaginot.eu
D. Froehly
CARREFOUR 237 - (Blockhaus pour canon)

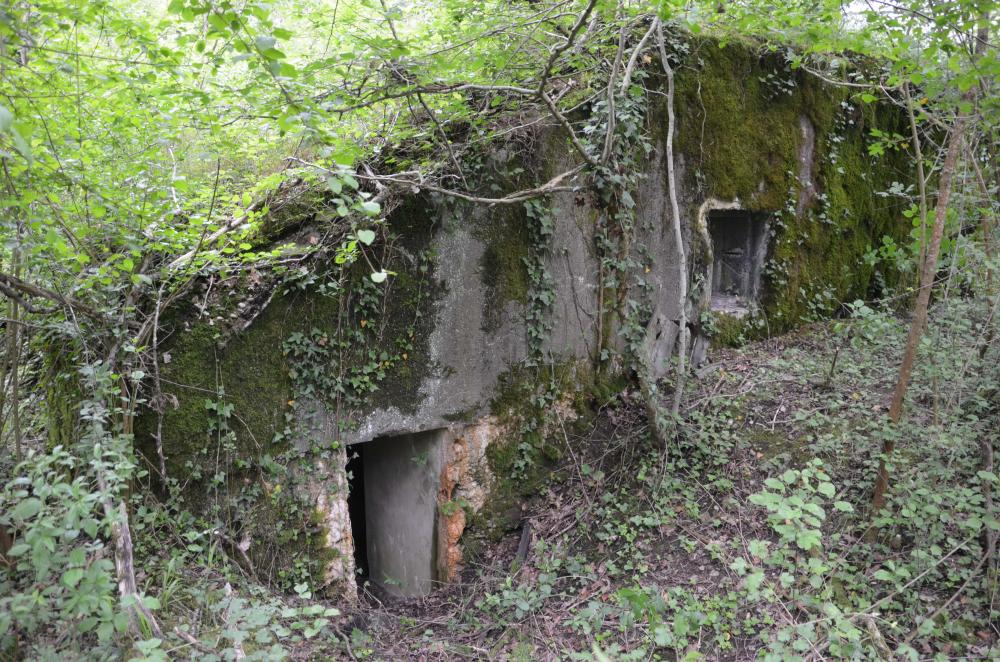

Entrée des hommes
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité Photo n° 18858 - Taille 1000 x 662 pixels - Déposée le 30/06/2013
wikislides - © wikimaginot.eu
D. Froehly
CARREFOUR 237 - (Blockhaus pour canon)

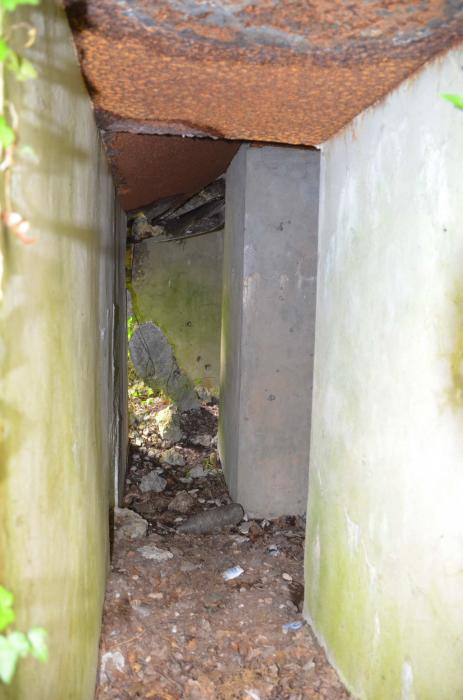

Couloir reliant les deux entrées hommes. A droite la chambre de tir et à gauche on remarque l'entrée matériel
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité Photo n° 18859 - Taille 463 x 700 pixels - Déposée le 30/06/2013
wikislides - © wikimaginot.eu
D. Froehly
CARREFOUR 237 - (Blockhaus pour canon)

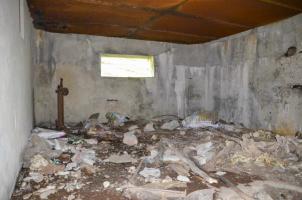

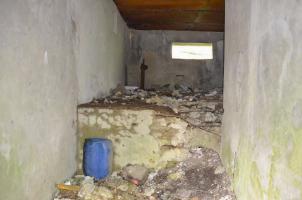

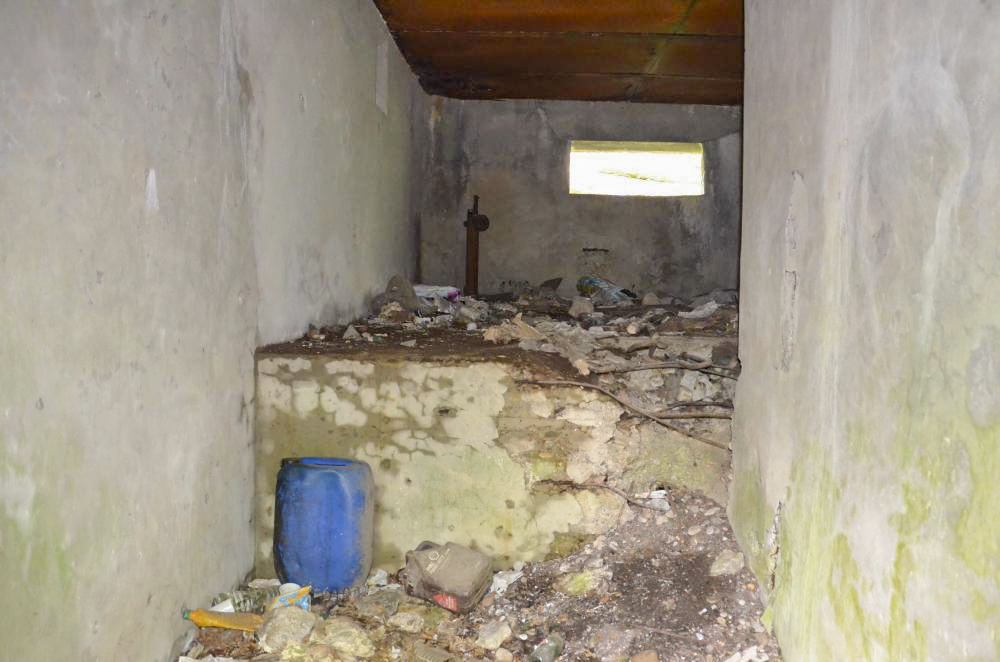

La chambre de tir surélevée
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité Photo n° 18860 - Taille 1000 x 662 pixels - Déposée le 13/11/2020
wikislides - © wikimaginot.eu
D. Froehly
CARREFOUR 237 - (Blockhaus pour canon)
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité
Auteur : D. Froehly
CC BY - Paternité Photo n° 18861 - Taille 1000 x 662 pixels - Déposée le 13/11/2020
wikislides - © wikimaginot.eu
D. Froehly
CARREFOUR 237 - (Blockhaus pour canon)

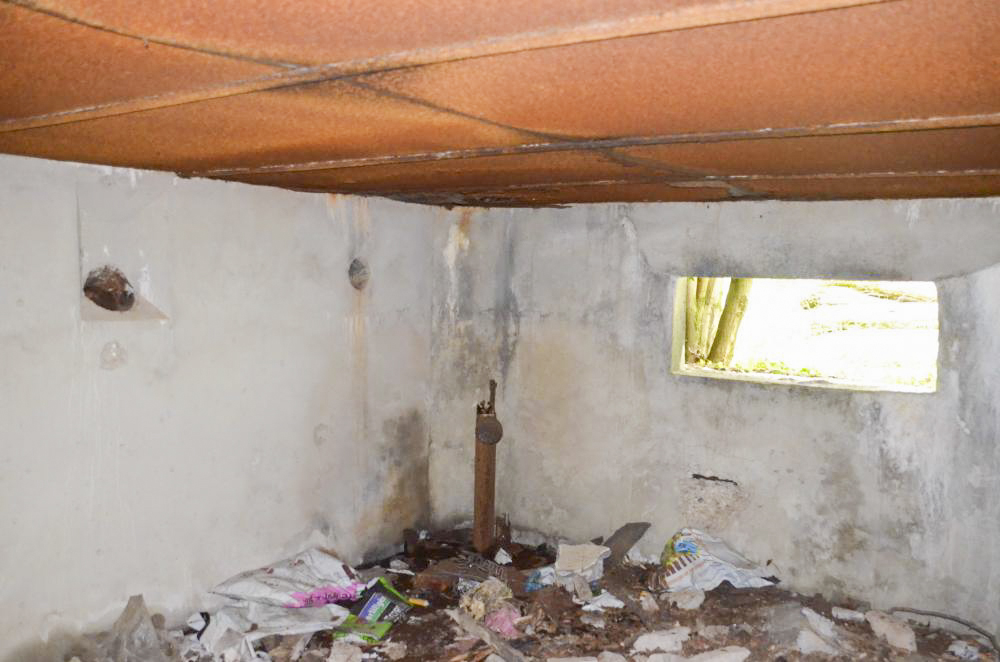

Créneau de tir du CA 47, à gauche l'alimentation en eau et la goulotte lance-grenades.
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité Photo n° 18863 - Taille 1000 x 662 pixels - Déposée le 13/11/2020
wikislides - © wikimaginot.eu
D. Froehly
CARREFOUR 237 - (Blockhaus pour canon)

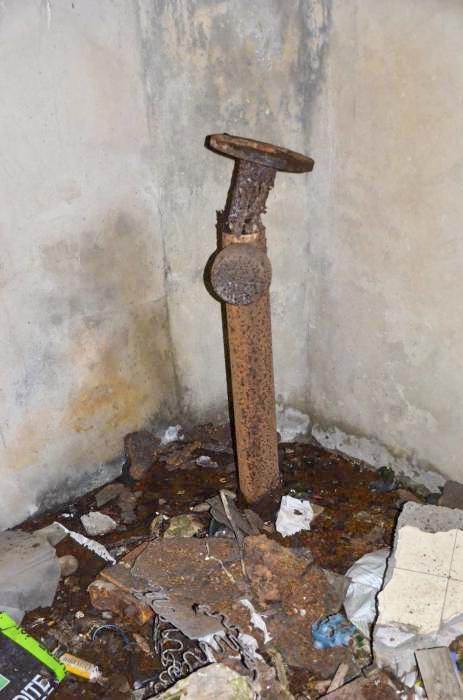

L’alimentation d'eau.
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité Photo n° 18862 - Taille 463 x 700 pixels - Déposée le 13/11/2020
wikislides - © wikimaginot.eu
D. Froehly
CARREFOUR 237 - (Blockhaus pour canon)

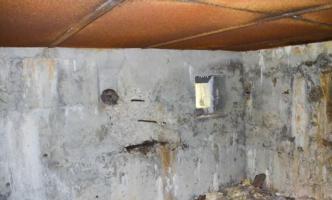

Vue sur le créneau FM et la goulotte lance-grenades coté Sud-est.
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité
Photo prise le 03 juin 2013
Auteur : D. Froehly
CC BY - Paternité Photo n° 18864 - Taille 902 x 542 pixels - Déposée le 13/11/2020
